WRC302-SYT - Grenuttag Vevor - Gratis bruksanvisning och manual

Produkttyp	Kabelavrullare för spolar
Märke	Vevor
Modell	WRC302-SYT
Material	Stål
Höjd centralstöd (uppskattning)	1,5 m
Spännvidd för förlängningsarmar (uppskattning)	1,2 m
Vikt (uppskattning)	12 kg
Maximal belastning (uppskattning)	50 kg
Strömförsörjningstyp	Ingen (manuell)
Huvudfunktioner	Stöd på golv eller på stolpe, avrullning av armerade kablar eller NM-B, användning med trådspolar
Antal förlängningsarmar	4
Ingående tillbehör	Centralstöd, golvram, stolpram, förlängningsarmar, kabelögla, handtag, sprintar
Montering	Kräver manuell montering genom snäppning och insättning
Användning	För armerade kabel- eller NM-B-spolar, lindade trådar
Underhåll och rengöring	Torka av med en torr trasa; använd inte slipande produkter
Säkerhet	Överskrid inte maximal lastkapacitet; läs manualen före användning
Reservdelar och reparationsmöjligheter	Delar tillgängliga via tillverkaren; modulär montering
Allmän information	Tillverkad av Shanghai Muxin Muye Co., Ltd.; importerad av Sanven Technology Ltd. (USA) och SIHAO PTY LTD (Australien)

Vanliga frågor - WRC302-SYT Vevor

Hur monterar jag kabelavrullaren Vevor WRC302-SYT ?

Montera först golvstödsramen genom att sätta in sidorna (B) i centralstödet (A) tills fjäderknapparna snäpper på plats. Sätt sedan in förlängningsarmarna (D) i centralramen (C) genom att rikta in spåren. Fäst centralaxeln (E) med en sprint (I), för sedan kabelöglan (F) och handtaget (H) på axeln.

Kan jag använda denna avrullare med kabelspolar av olika storlekar ?

Ja, avrullaren kan ta emot armerade kabel- eller NM-B-spolar av olika dimensioner. För trådspolar, ta bort sprinten och handtaget, ta bort förlängningsarmarna, för spolen över centralramen och sätt tillbaka handtaget.

Hur monterar jag avrullaren på en väggstolpe ?

Byt ut golvstödsramen mot stolpstödsramen (G). Montera ramen på en väl fastsatt trästolpe 2" x 4". Ingen ytterligare fastsättning krävs: ramen hålls på plats genom tryck.

Vilken är den maximala belastningen som avrullaren tål ?

Manualen anger inte ett exakt värde, men det är viktigt att inte överskrida den maximala lastkapacitet som anges på produkten. Vid normal användning väger kabelspolar vanligtvis mindre än 50 kg.

Kan jag använda avrullaren för andra typer av kablar eller trådar ?

Avrullaren är designad för armerade kablar, NM-B och trådspolar. Den kan användas för alla typer av lindade trådar eller kablar så länge vikt och dimensioner är lämpliga.

Vilka säkerhetsåtgärder ska iakttas ?

Läs manualen noggrant före användning. Modifiera inte produkten och använd den inte för andra ändamål. Överskrid aldrig maxlasten. Se till att stolpen är ordentligt fastsatt för väggmontering.

Vilket material är Vevor WRC302-SYT avrullaren gjord av ?

Avrullaren är huvudsakligen av stål, vilket ger den robusthet och hållbarhet. Delarna är utformade för att motstå intensiv användning.

Vilken garanti har denna produkt ?

Manualen nämner ingen specifik garanti. Kontakta tillverkaren eller återförsäljaren för att få information om gällande garantivillkor i ditt land.

Hur underhåller och rengör jag kabelavrullaren ?

Torka av delarna med en torr och ren trasa. Använd inte slipande eller frätande produkter. Förvara på en torr plats för att undvika rost.

Var kan jag få tag på reservdelar till WRC302-SYT ?

Reservdelar finns tillgängliga från tillverkaren Vevor eller dess auktoriserade återförsäljare. Den modulära designen underlättar byte av komponenter.

BRUKSANVISNING WRC302-SYT Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant inna du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen finns några teknik- eller programuppdateringar för vår produkt.

SÄKERHETSREGLER

Denna produkt är endast avsedd för vissa tillämpningar. Vi rekommenderar starkt att denna Produkten får inte modifieras och/eller användas för något annat ändamål än det den är a för.

STEG 1 - Montering av golvstödram

Sätt i golvstödssidorna (B) i golvstödscentret (A). Se till att de fjäderbelastade knapparna på golvstödscentret (A) snäpper fast i hålen golvstödsbenen (B).

STEG 2 - Montering av förlängningsarm

Sätt i förlängningsarmen (D) i mittramen (C). Rikta in spåren i änden Förlängningsarmen (D) med hålen i mittramen (C) och tryck ner tills spåren glider ner till botten av kilspåret. Upprepa processen för de ar tre förlängningsarmarna (D).

STEG 3

Välj golvstödsramsenhet eller regelstödsram (G) och sätt i mittaxeln (E hålet i stödramen , fixerad med en sprint (I) . Obs :

Golvstödsramsenheten kan enkelt bytas ut mot regelstödsramen (G för olika användningsområden.

STEG 4

Skjut kabelöglan (F), förlängningsarmsenheten och handtag (H) över Mittaxeln (E), fixerad med en sprint.

LASTNINGS-/BRUKSANVISNINGAR

GOLVSTÖDRAM

Ladda en spole av armerad kabel eller NM-B över förlängningsarmenh och trä i kabeländen genom kabelöglan ( F ).

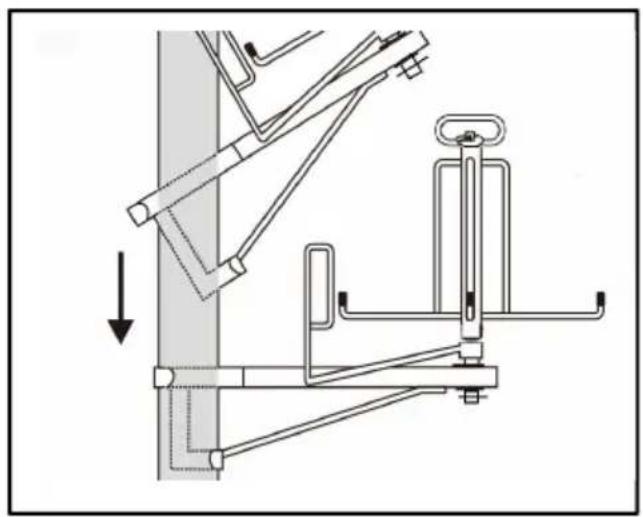

Montera regelstödramen (G) på 5 x 10 cm träregel.

Se till att träregeln sitter ordent Inga fästelement behövs. för att fästa stödramen vid regeln.

Ladda en spole armerad kabel NM-B över förlängningsarmen och trä kabeländen. genom kabelöglå (F).

Kabeldispensern kan även användas för spolad tråd och kabel.

Ta bort stiftet (I) och Handtag (H).

Ta bort alla förlängningsarmar (D) från mittramen (C).

Skjut rullen över mittramen (C) .

Sätt tillbaka handtaget ( H ) in i toppen av mittramen (C) , fixerad med en stift (I).

Varning – För att minska risken för skador måste användaren läsa instruktionsmanualen noggrant.

Varning: Det är inte tillåtet att överskrida produ maximala bärförmåga.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200 000 kanadensiska republiken.

Importerad till Australien: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Plats, Rancho Cucamonga, Kalifornien 91730
