MODE D'EMPLOI TLMPL-1.5M Vevor

Technique Assistance et certificat de garantie électronique www.vevor.com/support

ASCENSEUR DE PROJECTEUR MOTORISÉ

MANUEL DE l' Utilisateur

Lisez ce document avant d'utiliser ce produit. Ne pas le faire peut entraîner des blessures graves.

Précautions de montage

1. Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers.
2. Portez des lunettes de sécurité et des gants de travail pendant l'assemblage.
3. Gardez la zone de rassemblement propre et bien éclairée.
4. Gardez les spectateurs hors de la zone pendant l'assemblage.
5. Ne vous rassemblez pas lorsque vous êtes fatigué ou sous l’ influence de l’ alcool, de drogues ou de médicaments.
6. Les capacités du produit s'appliquent uniquement aux produits correctement et complètement assemblés.
7. Assemblez-le sur une surface plane, de niveau, dure et lisse, cap de supporter en toute sécurité l'élévateur motorisé du projecteur.
8. Pour plus d'informations concernant les pièces répertoriées dans les pages suivantes, veuillez vous référer au schéma d'assemblage de « manuel. Déballez et séparez toutes les pièces dans une zone de tu propre.

Utiliser des précautions

1. NE PAS ÊTRE ASSIS OU DEBOUT SUR CET ARTICLE.
2. Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer à proximité de cet article.
3. Ne dépassez pas les capacités de poids.
4. Utiliser uniquement sur une surface plane, nivelée, dure et lisse, capable de supporter en toute sécurité un élévateur de projecteur

motorisé entièrement chargé.

1. Utiliser uniquement comme prévu.
2. Inspectez avant chaque utilisation ; ne pas utiliser si les pièces : desserrées ou endommagées.

CONSERVEZ CE MANUEL

PACKAGE LIST

Image	Quantity	Image	Quantity
A:	1 pcs	G: M1	4 pcs
B:	1 pcs	II: M3	1 pcs
		I: M1	1 pcs
C:	4 pcs	J: M4*10 [8200]	10 pcs
D:	4 pcs	K: M3*12 [7802]	6 pcs
E:	2 pcs	L: M4*12	6 pcs
F: M8*70	4 pcs	M: M8*16	4 pcs

ASSEMBLY STEP

Nous vous recommandons d'installer les pylônes électriques dans l'ordre suivant :

En fonction de la distance focale de la taille de l'écran et du pr en fonction de la détermination de la distance entre le support et l'élé définissez un bon emplacement d'installation du support. Le trou d'installation dans la plaque de suspension au plafond en fonction de taille. Pendant ce temps, position d'installation recommandée réservée a côté maintenance du trou (40*40 cm)

Après un bon montage des trous au plafond, en mesurant l'entra des quatre trous de la plaque de montage des pistes (211 * 225 m de prévaloir au plafond avec l'impact du perçage, la répartition des q boulons M10 * 80 encastrés au plafond.

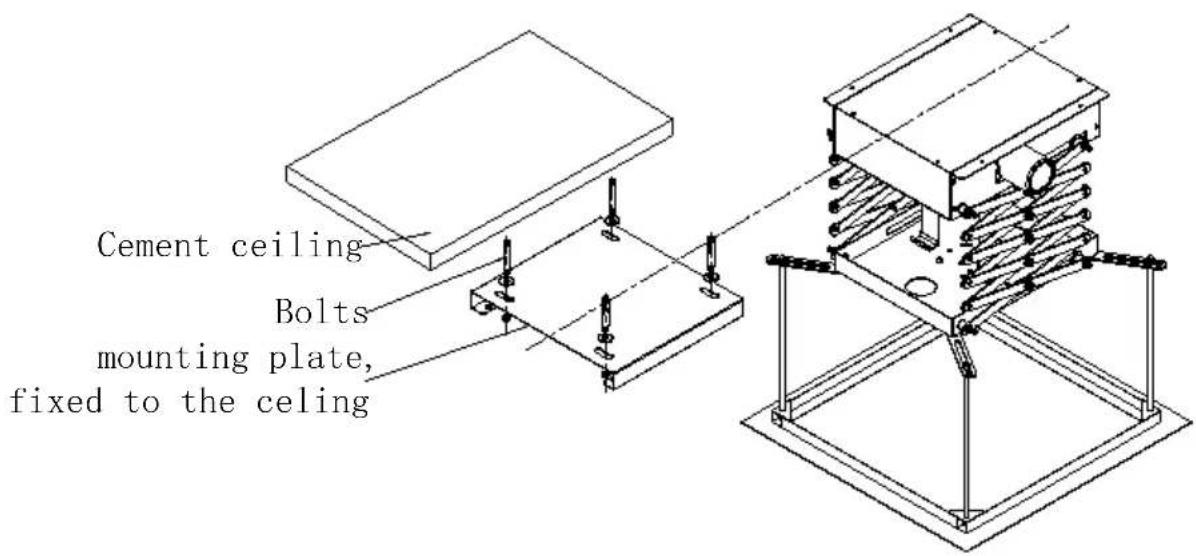

1. La plaque de montage est insérée dans des boulons et serrez l'écrou sur la plaque de montage qui est fixée au plafond.
   4、Le cintre dans la plaque de montage. Avec quatre M5 * 12 vissés entre le cintre et la plaque de montage.
2. Branchez la télécommande lorsqu'elle est alimentée. Usine de cintres installée, prochain voyage. Courez jusqu'au prochain voyage, le cintre arrête de courir.

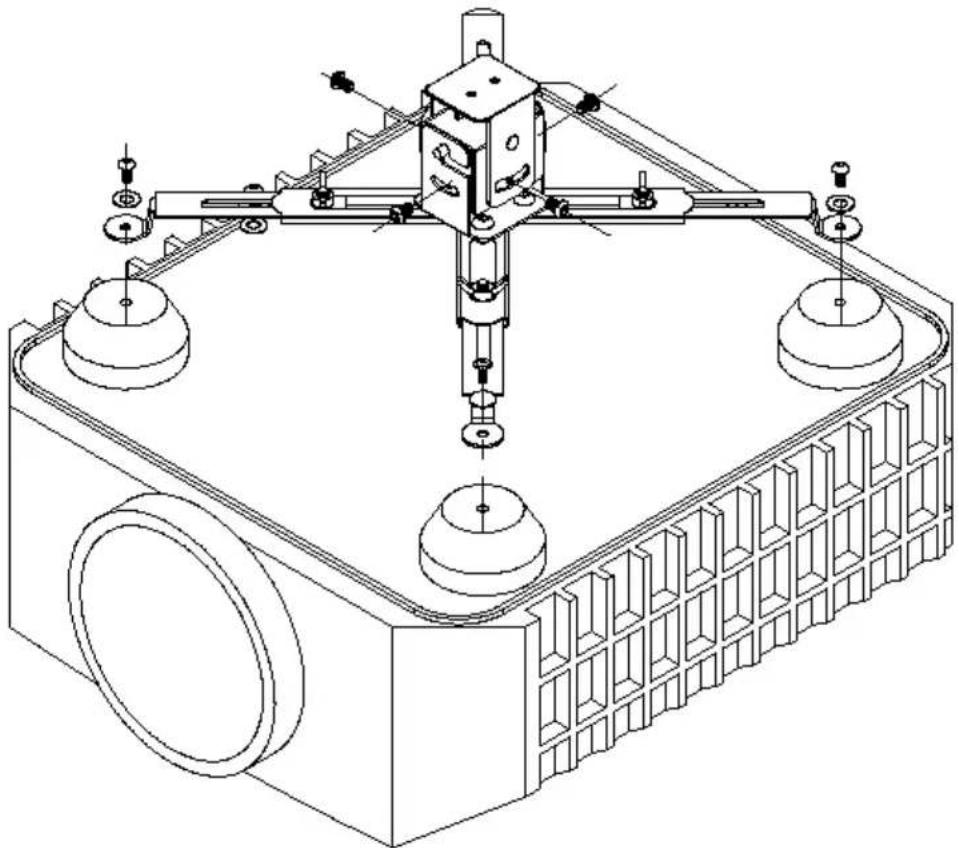

3. Après avoir installé le projecteur, utilisez quatre vis M8 pour connecter la plaque de base et le support. Plaque de montage pour ciseaux à boulons M6 installée avec la livraison de la tête universelle

4. En fonction de la hauteur de l'écran, ajustez le déclenchement pylônes électriques. Méthode de réglage :

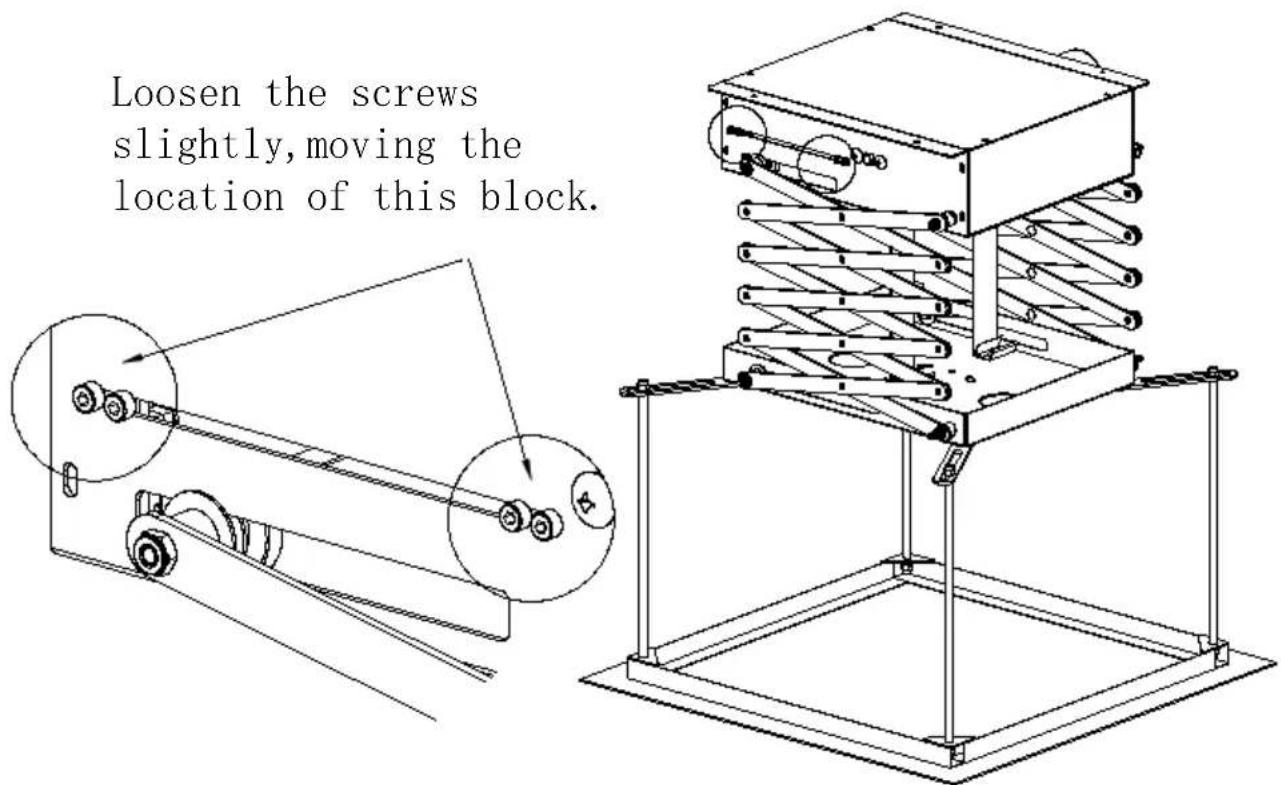

A l'aide d'un tournevis, desserrez légèrement les vis du schéma de positionnement de course (à droite) (à ne pas dévisser), cette position légèrement décalée vers le bloc de gauche, serrez les vis. Exécutez cintre, le cintre a observé l'emplacement en aval. Répétez cette action jusqu'à ce que vous trouviez une hauteur de support d'écran approprié. Ajustez la limite supérieure, relâchez le bloc de positionnement de co le plus à gauche, vers la droite, serrez les vis. Exécutez le cintre, le est observé en position vers le haut. Répétez cette action jusqu'à ce vous trouviez une hauteur de support d'écran appropriée. Remarque : Après avoir ajusté les limites supérieure et inférieure, nous devons se les vis de fixation, sinon cela se produira lors du positionnement du et de la localisation du fonctionnement. Pour le cintre 2M, lors du ré de la limite supérieure, ne laissez pas les ciseaux s'effondrer complètement. (Donc non ça arrête le fonctionnement du moteur)

Modèle	TLMPL-1M
Pouvoir	38 W
Tension	110-120 VCA 60 Hz	220-240 VCA 50 Hz
Poids maximum en charge	Maximum 15 kg(II est recommandé de l'utiliser dans un rayon kg de charge.)
Taille du produit	343*315*207 millimètres
Course télescopique	Maximum : 1 m
Modèle	TLMPL- 1,5 M
Pouvoir	38 W
Tension	110-120 VCA 60 Hz	220-240 VCA 50 Hz
Poids maximum en charge	Maximum 15 kg(II est recommandé de l'utiliser dans un rayon kg de charge.)
Taille du produit	343*315* 2 15mm
Course télescopique	Max: 1,5 m

Ce produit est conforme aux dispositions de la directive européenne 2012/19/CE. Le symbole marqué d'une poubelle barrée indique que ce produit nécessite un recyclage séparé dans l'UE. Il en va de même les produits et tous les accessoires marqués de ce symbole. Les pro marqués comme tels ne doivent pas être éliminés avec les déchets normaux. déchets ménagers, mais doivent être déposés dans un point collecte pour 📋 recyclage des équipements électriques et électroniques.

Élimination correcte

Ce produit est soumis aux dispositions de la directive européenne 2012/19/UE. Le symbole représentant une poubelle barrée indique que produit nécessite une collecte sélective des déchets dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires maré de ce symbole. Les produits marqués comme tels ne doivent pas être avec les ordures ménagères normales, mais doivent être déposés dans point de collecte pour le recyclage des appareils électriques et électroniques.

Informations FCC :

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annule droit de l'utilisateur à utiliser l'équipement !

Cet appareil est conforme à la partie 15 des règles FCC. L'exploitation soumise aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles. 2) Ce produit doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable. AVERTISSEMENT : les changements ou modifications apportés à ce produit non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser le produ Remarque : Ce produit a été testé et déclaré conforme aux limites d'appareil numérique de classe B conformément à la partie 15 des règ la FCC. Ces limites sont conçues pour fournir une protection raisonna contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie radiofréquence s'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des interférences nuisibles aux communications radio.

Cependant, rien ne garantit que des interférences ne se produiront pa

dans une installation particulière. Si ce produit provoque des interféren nuisibles à la réception radio ou télé, ce qui peut être déterminé en éteignant et rallumant le produit, l'utilisateur est encouragé à essayer corriger les interférences en prenant une ou plusieurs des mesures suivantes.

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre le produit et le récepteur.
• Connectez le produit à une prise sur un circuit différent de celui a récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.
