TLMPL-1.5M - Motoriserat projektorfäste Vevor - Gratis bruksanvisning och manual

Produkttyp	Motoriserat projektorfäste
Märke	Vevor
Modell	TLMPL-1.5M
Strömförsörjning	38 W, 110-120 V~60 Hz / 220-240 V~50 Hz
Maximal belastning	15 kg
Maximal teleskoprörelse	1,5 m
Produktmått (L x B x H)	343 x 315 x 215 mm
Fjärrkontroll	Ja, ingår
Material	Stål
Avsedd användning	Takmontering för projektor
Montering	I taket på plan och solid yta
Inställning av ändlägen	Ja, med positionsskruvar
Säkerhet	Sitt eller stå inte på den; använd på plan yta; inspektera före varje användning
Underhåll	Inspektera regelbundet åtdragna eller skadade delar; rengör med torr trasa

Vanliga frågor - TLMPL-1.5M Vevor

Hur installerar man det motoriserade projektorfästet Vevor TLMPL-1.5M?

Följ de medföljande monteringsstegen: fäst monteringsplattan i taket med M10-bultar, sätt in kroken och skruva fast den med M5-skruvar. Se till att ytan är plan och solid.

Vilken är den maximala belastningen?

Maximal belastning är 15 kg. Överskrid inte denna kapacitet för att undvika risk för fall eller skada.

Hur justerar man ändlägena (maximal och minimal höjd)?

Använd en skruvmejsel för att lossa positionsskruvarna på ändlägesblocket något. Flytta blocket åt vänster (nedre gräns) eller höger (övre gräns), dra sedan åt skruvarna. Testa rörelsen och upprepa tills önskad höjd uppnås.

Kan jag använda detta fäste med en projektor som väger mer än 15 kg?

Nej, det skulle överskrida den maximala lastkapaciteten. Använd endast projektorer på max 15 kg för att garantera säkerheten.

Hur ansluter man strömförsörjningen?

Anslut fjärrkontrollen till strömförsörjningen. Se till att spänningen matchar ditt nät (110-120 V~60 Hz eller 220-240 V~50 Hz). Anslut sedan fästet till ett vägguttag.

Fungerar fjärrkontrollen trådlöst?

Nej, fjärrkontrollen är trådbunden och ansluts direkt till det motoriserade fästet.

Vad gör jag om fästet inte går upp eller ner?

Kontrollera först att strömmen är ansluten och att fjärrkontrollen är korrekt inkopplad. Inspektera elkontakterna och se till att säkringarna inte har gått. Om problemet kvarstår, kontakta kundtjänst.

Är det möjligt att fästa fästet i ett gipstak?

Ja, men du måste använda lämpliga ankare för gips som klarar totalvikten (fäste + projektor). Se till att konstruktionen är solid och plan.

Hur underhåller man det motoriserade fästet?

Inspektera regelbundet åtdragna eller skadade delar före varje användning. Rengör enheten med en torr trasa. Använd inte slipande medel eller lösningsmedel.

Är denna produkt FCC-certifierad?

Ja, den överensstämmer med del 15 av FCC-reglerna. Det innebär att den uppfyller gränsvärdena för digitala enheter av klass B och inte får orsaka skadliga störningar.

BRUKSANVISNING TLMPL-1.5M Vevor

Teknisk support och e-garanticertifikat

Läs detta material innan du använder denna produkt. Underlåtenhet att göra det kan resultera i allvarliga skador.

Försiktighetsåtgärder vid montering

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
2. Använd skyddsglasögon och arbetshandskar vid montering.
3. Håll monteringsområdet rent och väl upplyst.
4. Håll åskådare borta från området under monteringen.
5. Sätt inte ihop när du är trött eller påverkad av alkohol, droger eller mediciner.
6. Produktegenskaperna gäller endast för korrekt och färdigmonterade produkter.
7. Montera på en plan, jämn, hård och slät yta som säkert kan stå motoriserade projektorlyften.
8. För ytterligare information om delarna som listas på följande sidor, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar på ett rent arbetsområde.

Använd försiktighetsåtgärder

1. SIT ELLER STÅ INTE PÅ DETTA FÖREMÅL.
2. Denna produkt är inte en leksak. Låt inte barn leka med eller nå detta föremål.
3. Överskrid inte viktkapaciteten.
4. Använd endast på en plan, jämn, hård och slät yta som säkert kan bära en fullastad motoriserad projektorlyft.
5. Använd endast som avsett.
6. Inspektera före varje användning; Använd inte om delar är lösa eller skadade.

SPARA DENNA MANUAL

PACKNINGSLISTA

Image	Quantity	Image	Quantity
A:	1 pcs	G: M1 [3K0Z]	4 pcs
B:	1 pcs	H: M3	1 pcs
		I: M4	1 pcs
C:	4 pcs	J: M4*10 [KSTX]	10 pcs
D:	4 pcs	K: M3*12	6 pcs
E:	2 pcs	L: M4*12	6 pcs
F: M8*70	4 pcs	M: M8*16	4 pcs

MONTERINGSSTEG

Vi rekommenderar att du installerar elmasterna i följande ordning:

Baserat på skärmens storlek och projektorns brännvidd, bestäm avståndet mellan hängaren och skärmen, och ställ in en bra installationsplats för hängaren. Installationshålet i takhängarplattan enligt storlek. Samtidigt rekommenderas att installationspositionen reserverar ett underhållshål (40*40 cm).

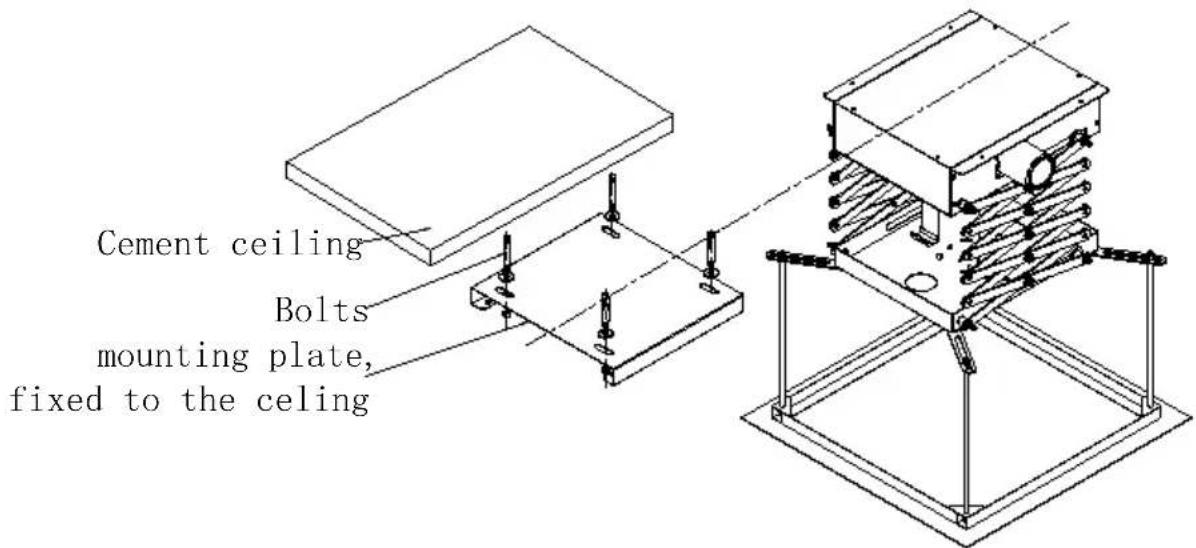

Efter att ha gjort ett bra monteringshål i taket, mät centrumavståndet för de fyra monteringsplattans hål (211 * 225 mm), och markera på taket med en borr. Fördela de fyra M10 * 80 bultarna inbäddade i taket.

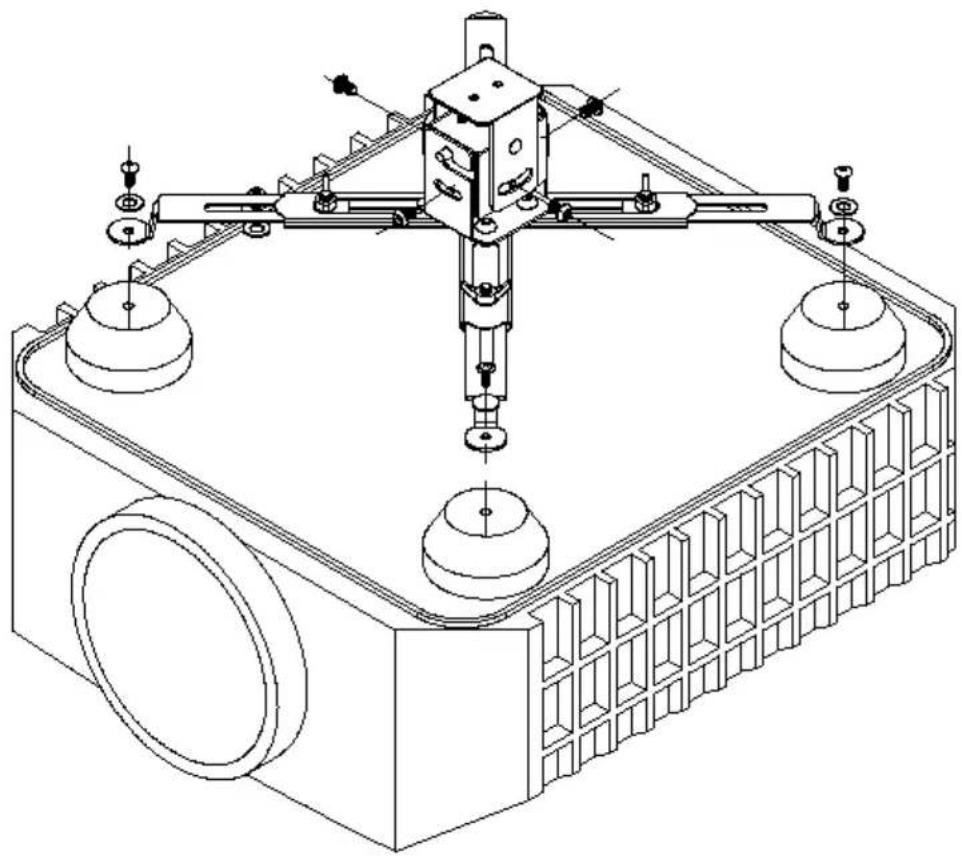

3. Sätt in bultarna i monteringsplattan och dra åt muttrarna så att monteringsplattan är fastsatt i taket. 4. Hängaren i monteringsplattan. Använd fyra M5 * 12 mm skruvar mellan hängaren och monteringsplattan. 5. Anslut fjärrkontrollen och strömförsörjningen genom att gå ner. Galgen är fabriksinställd, nästa resa. Spring till nästa resa, hängaren slutar snurra. 6. Efter installation av projektorn, använd fyra M8-skruvar för att fästa basplattan och hängaren. M6-bultar och saxmonteringsplatta installeras med leverans av universalhuvud. 7. Justera de elektriska pylonernas utlösning beroende på skärmens höjd. Justeringsmetod:

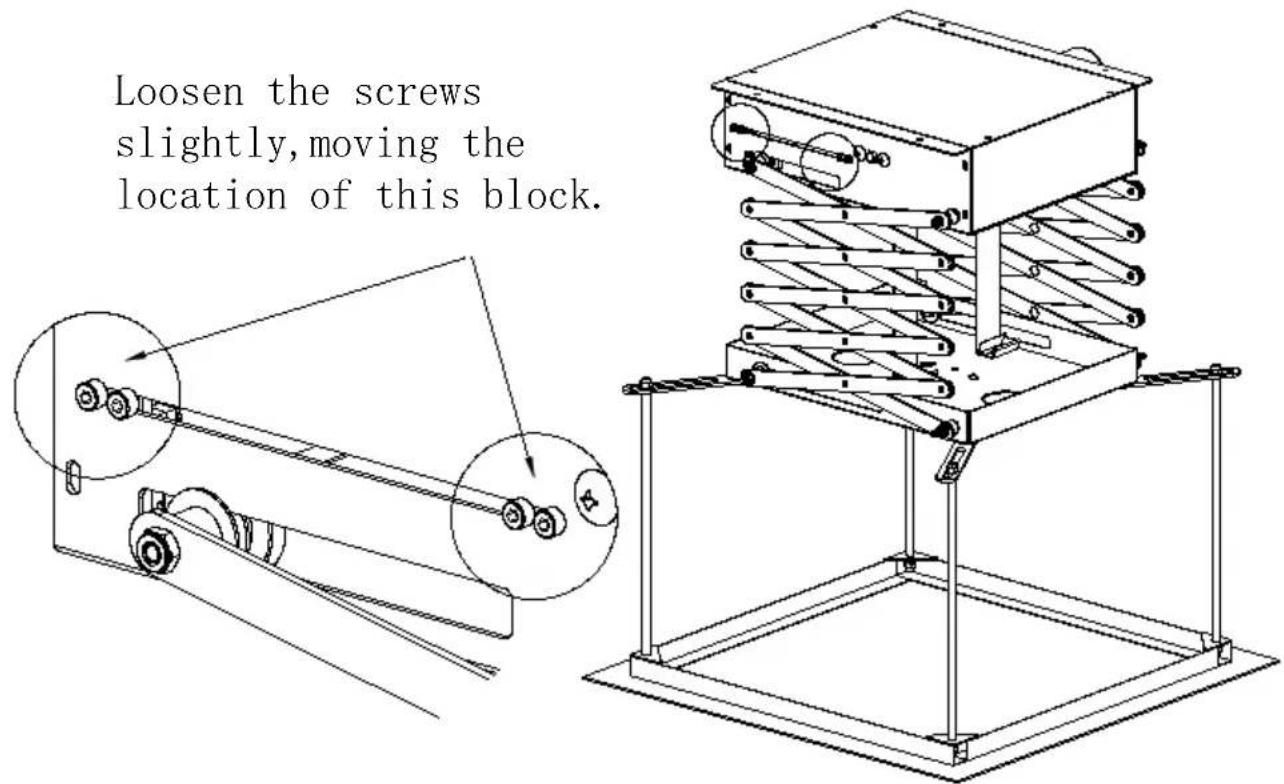

Använd en skruvmejsel för att lossa slagpositionsblockdiagrammet (till höger) något (för att inte skruva av), detta läge är något förskjutet till vänstra blocket, dra åt skruvarna. Kör hängaren, observera hängarens nedströms plats. Upprepa denna åtgärd tills du hittar en lämplig skärmupphängningshöjd. Justera den övre gränsen, släpp

positioneringsblocket längst till vänster, åt höger, dra åt skruvarna. Kör hängaren, observera hängarens uppåtgående position. Upprepa denna åtgärd tills du hittar en lämplig skärmupphängningshöjd. Obs: Efter att ha justerat den övre och nedre gränsen, måste vi dra åt fästskruvarna, annars kommer hängaren att ske i operationen positionering, lokalisering av körning. För 2M-hängare, när du justerar den övre gränsen, låt inte saxen kollapsa helt. (Så nej det stoppar motorfunktionen)

Modell	TLMPL-1M
Kraft	38 W
Spänning	110-120VAC 60Hz	220-240VVAC 50Hz
Max belastad W åtta	Max 15 kg(Det rekommenderas att använda inom 10 k belastning.)
Produktstorlek	343*315*207 mm
Teleskopiskt slag	Max: 1m

Modell	TLMPL- 1,5 M
Kraft	38 W
Spänning	110-120VAC 60Hz	220-240VVAC 50Hz
Max belastad W åtta	Max 15 kg(Det rekommenderas att använda inom 10 k belastning.)
Produktstorlek	343*315*2 15 mm
Teleskopiskt slag	Max: 1,5 m

Denna produkt uppfyller bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen med en överkorsad papperskorg anger att denna produkt kräver separat återvinning inom EU. Detsamma gäller för produkter och alla tillbehör märkta med denna symbol. Produkter märkta

som sådana får inte kasseras med normalt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektrisk och elektronisk utrustning.

Korrekt avfallshantering

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna med ett kryss anger att produkten kräver separat sophämtning inom EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

FCC-information:

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte

uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan upphäva användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och sätta på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

- Rikta om eller flytta mottagningsantennen.

- Öka avståndet mellan produkten och mottagaren.

- Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.

- Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.
