TLMPL-1.5M - Gemotoriseerde projectorsteun Vevor - Gratis gebruiksaanwijzing en handleiding

Soort product	Gemotoriseerde projecteursteun
Merk	Vevor
Model	TLMPL-1.5M
Voeding	38 W, 110-120 V~60 Hz / 220-240 V~50 Hz
Maximale belasting	15 kg
Maximale telescopische slag	1,5 m
Productafmetingen (L x B x H)	343 x 315 x 215 mm
Afstandsbediening	Ja, inbegrepen
Materiaal	Staal
Beoogd gebruik	Plafondmontage voor projector
Montage	Aan het plafond op een vlak en stevig oppervlak
Afstelling eindschakelaars	Ja, middels positioneringsschroeven
Veiligheid	Niet gaan zitten of staan; gebruiken op een vlak oppervlak; inspecteren voor elk gebruik
Onderhoud	Regelmatig controleren op vastzittende of beschadigde onderdelen; reinigen met een droge doek

Veelgestelde vragen - TLMPL-1.5M Vevor

Hoe installeer ik de gemotoriseerde projecteursteun Vevor TLMPL-1.5M ?

Volg de meegeleverde montage-instructies: bevestig de montageplaat aan het plafond met M10-bouten, plaats de beugel en schroef deze vast met M5-schroeven. Zorg ervoor dat het oppervlak vlak en stevig is.

Wat is de maximale belasting?

De maximale belasting is 15 kg. Overschrijd deze capaciteit niet om risico op vallen of schade te voorkomen.

Hoe stel ik de eindschakelaars (maximale en minimale hoogte) in?

Gebruik een schroevendraaier om de positioneringsschroeven op het slagblok iets los te draaien. Verplaats het blok naar links (onderste stand) of rechts (bovenste stand), draai de schroeven vast. Test de beweging en herhaal tot de gewenste hoogte is bereikt.

Kan ik deze steun gebruiken met een projector zwaarder dan 15 kg?

Nee, dat zou de maximale draagkracht overschrijden. Gebruik alleen projectoren van maximaal 15 kg voor de veiligheid.

Hoe sluit ik de stroomvoorziening aan?

Sluit de afstandsbediening aan op de voeding. Zorg ervoor dat de spanning overeenkomt met uw netwerk (110-120 V~60 Hz of 220-240 V~50 Hz). Sluit vervolgens de steun aan op een stopcontact.

Werkt de afstandsbediening draadloos?

Nee, de afstandsbediening is bedraad en wordt rechtstreeks op de gemotoriseerde steun aangesloten.

Wat te doen als de steun niet omhoog of omlaag gaat?

Controleer eerst of de voeding is aangesloten en de afstandsbediening correct is verbonden. Inspecteer de elektrische verbindingen en zorg dat de zekeringen niet zijn doorgebrand. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Is het mogelijk de steun aan een gipsplafond te bevestigen?

Ja, maar u moet geschikte ankers voor gipsplaat gebruiken die het totale gewicht (steun + projector) kunnen dragen. Zorg ervoor dat de constructie stevig en vlak is.

Hoe onderhoud ik de gemotoriseerde steun?

Inspecteer regelmatig vastzittende of beschadigde onderdelen voor elk gebruik. Reinig het apparaat met een droge doek. Gebruik geen schurende producten of oplosmiddelen.

Is dit product FCC-gecertificeerd?

Ja, het voldoet aan deel 15 van de FCC-regels. Dit betekent dat het voldoet aan de limieten voor digitale apparaten van klasse B en geen schadelijke interferentie mag veroorzaken.

GEBRUIKSAANWIJZING TLMPL-1.5M Vevor

Technisch Ondersteuning en e-garantiecertificaat

Lees dit materiaal voordat u dit product gebruikt. Als u dit niet doet, kan dit leiden tot ernstig letsel.

Voorzorgsmaatregelen voor montage

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaren veroorzaken.
2. Draag tijdens de montage een veiligheidsbril en werkhandschoenen.
3. Houd de werkplek schoon en goed verlicht.
4. Houd omstanders tijdens de montage uit de buurt.
5. Monteer niet als u moe bent of onder invloed bent van alcohol of medicijnen.
6. De productmogelijkheden zijn alleen van toepassing op correct en volledig gemonteerde producten.
7. Monteer op een vlakke, harde en gladde ondergrond die de gemotoriseerde projectorlift veilig kan ondersteunen.
8. Voor aanvullende informatie over de onderdelen die op de volgende pagina's worden vermeld, verwijzen wij u naar het montageschema in deze handleiding. Pak alle onderdelen uit en scheid ze op een schone werkplek.

Gebruiksaanwijzingen

1. ZIT OF STA NIET OP DIT ARTIKEL.
2. Dit product is geen speelgoed. Laat kinderen niet met of in de buurt van dit artikel spelen.
3. Overschrijd de gewichtscapaciteiten niet.
4. Uitsluitend gebruiken op een vlakke, harde en gladde ondergrond die een volledig beladen gemotoriseerde projectorlift veilig kan ondersteunen.
5. Alleen gebruiken zoals bedoeld.
6. Inspecteer vóór elk gebruik; niet gebruiken als onderdelen los of beschadigd zijn.

PAKKETLIJST

Image	Quantity	Image	Quantity
A:	1 pcs	G: M1 [7XTA]	4 pcs
B:	1 pcs	II: M3	1 pcs
		I: M4	1 pcs
C:	4 pcs	J: M4*10	10 pcs
D:	4 pcs	K: M3*12 [2DKK]	6 pcs
E:	2 pcs	L: M4*12 [0604]	6 pcs
F: M8*70	4 pcs	M: M8*16	4 pcs

MONTAGESTAP

Wij raden u aan om de elektrische masten in de volgende volgorde te installeren:

Bepaal de afstand tussen de hanger en de projector op basis van de brandpuntsafstand, de schermgrootte en de projector. Kies een goede installatielocatie voor de hanger. Boor het installatiegat in de plafondhangerplaat volgens de maat. Reserveer ondertussen een aanbevolen installatiepositie voor de onderhoudszijde van het gat (40 x 40 cm).

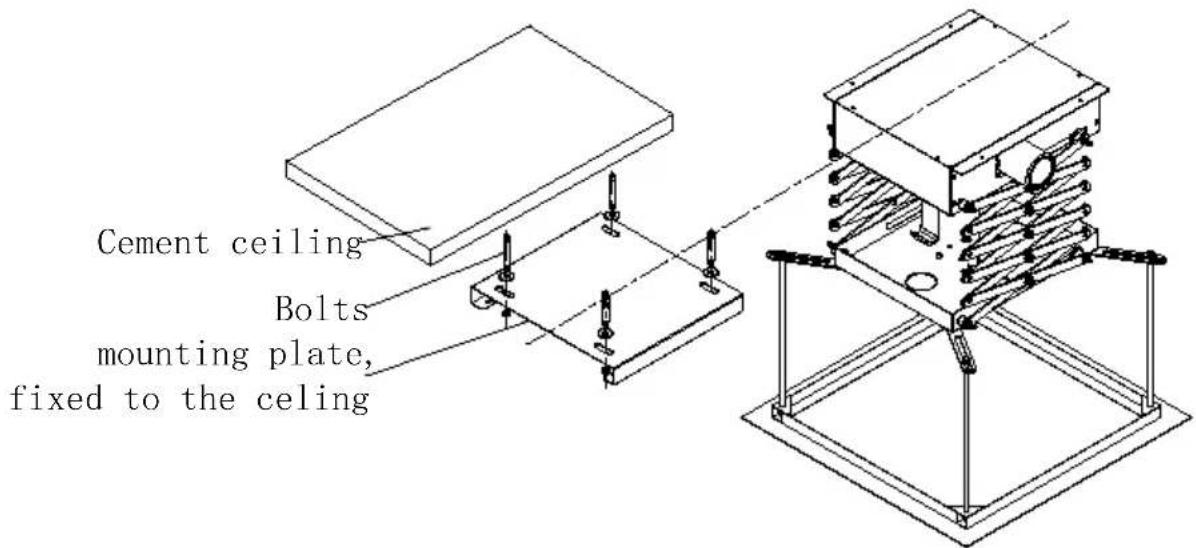

Nadat u de montagegaten in het plafond hebt geboord, meet u de hartafstand van de vier gaten van de montageplaat van de hanger (211 x 225 mm). Om de impact van het boren op het plafond te verminderen, worden de vier M10 x 80 bouten in het plafond ingebed.

1. Plaats de montageplaat over de bouten en draai de moeren op de montageplaat vast aan het plafond.
2. Bevestig de hanger aan de montageplaat met vier M5 x 12 mm schroeven tussen de hanger en de montageplaat.
3. Sluit de afstandsbediening aan als deze leeg is. De hanger is in de fabriek ingesteld. Ga naar de volgende stap. Ga naar de volgende stap en stel de hanger in.

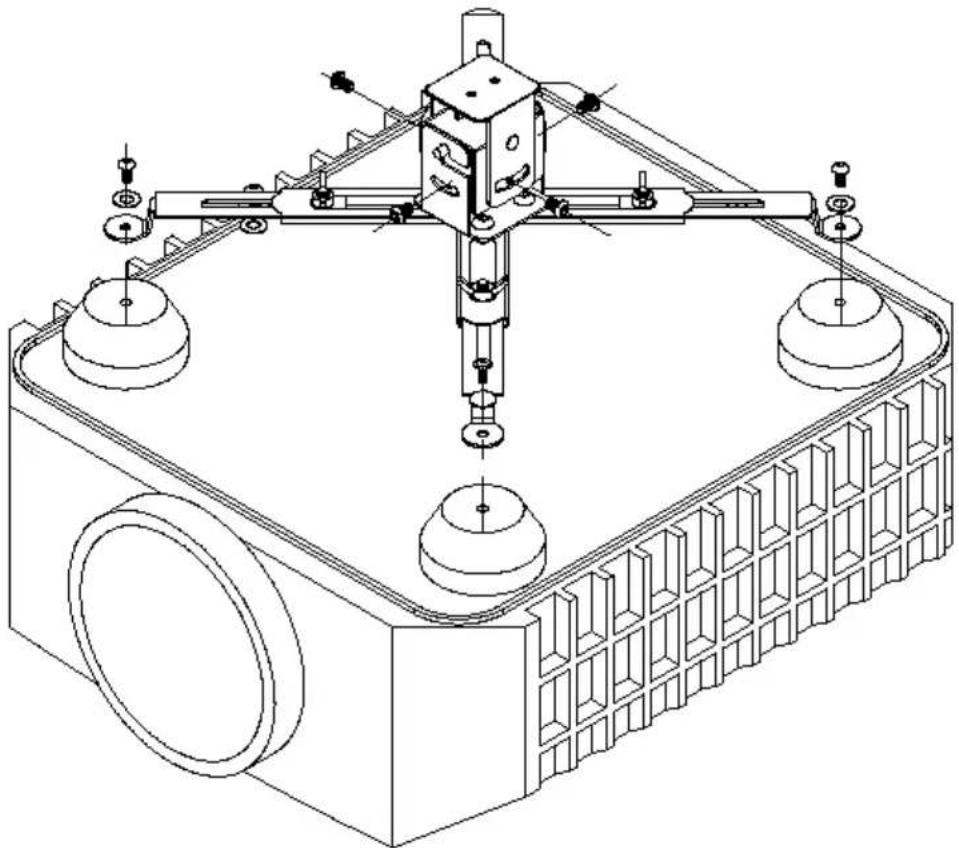

4. Na installatie van de projector, gebruik vier M8-schroeven om de basisplaat en de hanger te verbinden. M6-bouten en schaarmontageplaat zijn bij levering geïnstalleerd met universele kop.
5. Pas de uitschakeling van de elektrische masten aan, afhankelijk van de hoogte van het scherm. Aanpassingsmethode:

Gebruik een schroevendraaier om de schroeven van het slagpositioneringsblokdiagram (aan de rechterkant) iets los te draaien (om ze af te schroeven). Deze positie is iets verschoven naar links. Draai de schroeven vast. Laat de hanger lopen en observeer de neerwaartse positie van de hanger. Herhaal deze actie totdat u een geschikte schermhangerhoogte hebt gevonden. Pas de bovenlimiet aan: laat het meest linkse slagpositioneringsblok los, schuif het naar rechts, draai de schroeven vast. Laat de hanger lopen en observeer de opwaartse positie van de hanger. Herhaal deze actie totdat u een geschikte schermhangerhoogte hebt gevonden. Opmerking: na het afstellen van de boven- en onderlimiet moeten we de bevestigingsschroeven vastdraaien, anders zal dit problemen veroorzaken bij de positionering van de hanger tijdens het lopen. Laat bij het afstellen van de bovengrens bij een 2M-hanger de schaar niet volledig inklappen. (Dus nee, het stopt de motorische functie)

Model	TLMPL-1M
Stroom	38 W
Spanning	110-120VAC 60Hz	220-240 VVAC 50 Hz
Maximaal geladen gewicht	Maximaal 15kg(Het wordt aanbevolen om te gebruiken binnen belasting van 10 kg.)
Product grootte	343*315*207 mm
Telescopische slag	Maximaal: 1m
Model	TLMPL-1 .5 M
Stroom	38 W
Spanning	110-120VAC 60Hz	220-240 VVAC 50 Hz
Maximaal geladen gewicht	Maximaal 15kg(Het wordt aanbevolen om te gebruiken binnen belasting van 10 kg.)
Product grootte	343*315*2 15 mm
Telescopische slag	Maximaal: 1,5 meter

Dit product voldoet aan de bepalingen van de Europese Richtlijn 2012/19/EG. Het symbool met een doorgekruiste afvalbak geeft aan dat dit product in de EU afzonderlijk moet worden gerecycled. Hetzelfde geldt voor producten en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet bij het normale huishoudelijke afval worden weggegooid, maar moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparatuur worden gebracht.

Correcte verwijdering

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet bij het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

FCC-informatie:

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Opmerking: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet wordt geïnstalleerd en gebruikt in overeenstemming met

instructies, kan het schadelijke interferentie aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen.

- Heroriënteer of verplaats de ontvangstantenne.

- Vergroot de afstand tussen het product en de ontvanger.

- Sluit het product aan op een stopcontact op een ander circuit dan waarop de ontvanger is aangesloten.

- Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.
