BEDIENUNGSANLEITUNG TLMPL-1.5M Vevor

Technisch Support und E-Garantie-Zertifikat

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden.

Andernfalls kann es zu schweren Verletzungen kommen.

Vorsichtsmaßnahmen bei der Montage

1. Führen Sie die Montage nur gemäß dieser Anleitung durch. Eine unsachgemäße Montage kann zu Gefahren führen.

2. Tragen Sie während der Montage eine Schutzbrille und Arbeitshandschuhe.

3. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.

4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bere fern.

5. Nicht zusammenbauen, wenn Sie müde sind oder unter Einfluss v Alkohol, Drogen oder Medikamenten stehen.

6. Die Produktfunktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.

7. Montieren Sie es auf einer flachen, ebenen, harten und glatten Oberfläche, die den motorisierten Projektorlift sicher tragen kann.

8. Weitere Informationen zu den auf den folgenden Seiten aufgeführte Teilen finden Sie im Montagediagramm dieses Handbuchs. Packen S alle Teile in einem sauberen Arbeitsbereich aus und trennen Sie sie

Vorsichtsmaßnahmen treffen

1. SETZEN ODER STELLEN SIE SICH NICHT AUF DIESEN GEGENSTAND.

2. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit in der Nähe dieses Artikels zu spielen.

3. Überschreiten Sie nicht die Gewichtskapazität.

4. Nur auf einer flachen, ebenen, harten und glatten Oberfläche verwenden, die einen voll beladenen motorisierten Projektorlift sicher tragen kann.

5. Nur bestimmungsgemäß verwenden.

6. Vor jedem Gebrauch prüfen; nicht verwenden, wenn Teile lose od

beschädigt sind.

BEWAHREN SIE DIESES HANDBUCH AUF

PACKAGE LIST

Image	Quantity	Image	Quantity
A:	1 pcs	G: M4	4 pcs
B:	1 pcs	H: M3	1 pcs
		T: M4	1 pcs
C:	4 pcs	J: M4*10	10 pcs
D:	4 pcs	K: M3*12	6 pcs
E:	2 pcs	L: M4*12 [ATTY]	6 pcs
F: M8*70	4 pcs	M: M8*16	4 pcs

ASSEMBLY STEP

Wir empfehlen Ihnen, Strommasten in der folgenden Reihenfolge zu installieren:

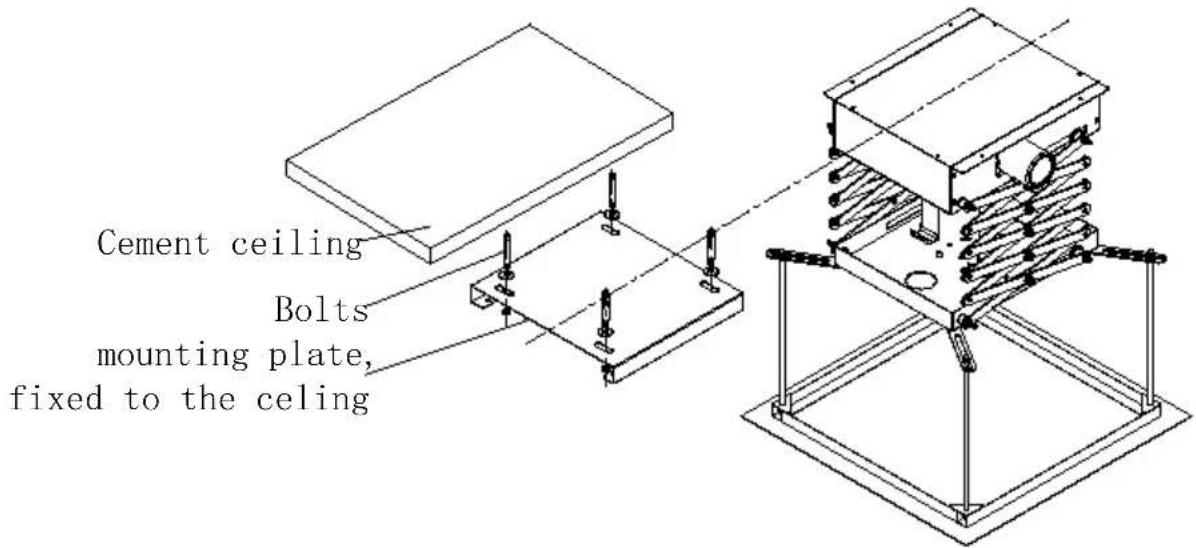

Bestimmen Sie anhand der Brennweite der Bildschirmgröße und der Abstands zwischen Aufhänger und Bildschirm des Projektors einen geeigneten Aufhänger-Installationsort. Das Installationsloch in der Deckenaufhängerplatte muss der Größe entsprechen. Gleichzeitig wird empfohlen, die Installationsposition auf der Wartungsseite des Lochs (40 cm) zu reservieren.

Nach dem Anbringen der Löcher an der Decke messen Sie den Mittenabstand der Löcher für die Montageplatte der vier Laufschienen (x 225 mm). Um die Löcher an der Decke zu befestigen, platzieren S vier M10 x 80-Schrauben an der Decke.

1. Die Schrauben in die Montageplatte einsetzen und die Mutter festziehen, damit die Montageplatte an der Decke befestigt werden kar

2. Den Aufhänger in die Montageplatte einsetzen. Mit vier M5 x Schrauben zwischen Aufhänger und Montageplatte verschrauben.

3. Stecken Sie die Fernbedienung ein, indem Sie sie ausschalten. Kleiderbügel wird werkseitig eingestellt und läuft zur nächsten Fahrt. W Sie zur nächsten Fahrt laufen, läuft der Kleiderbügel nicht mehr.

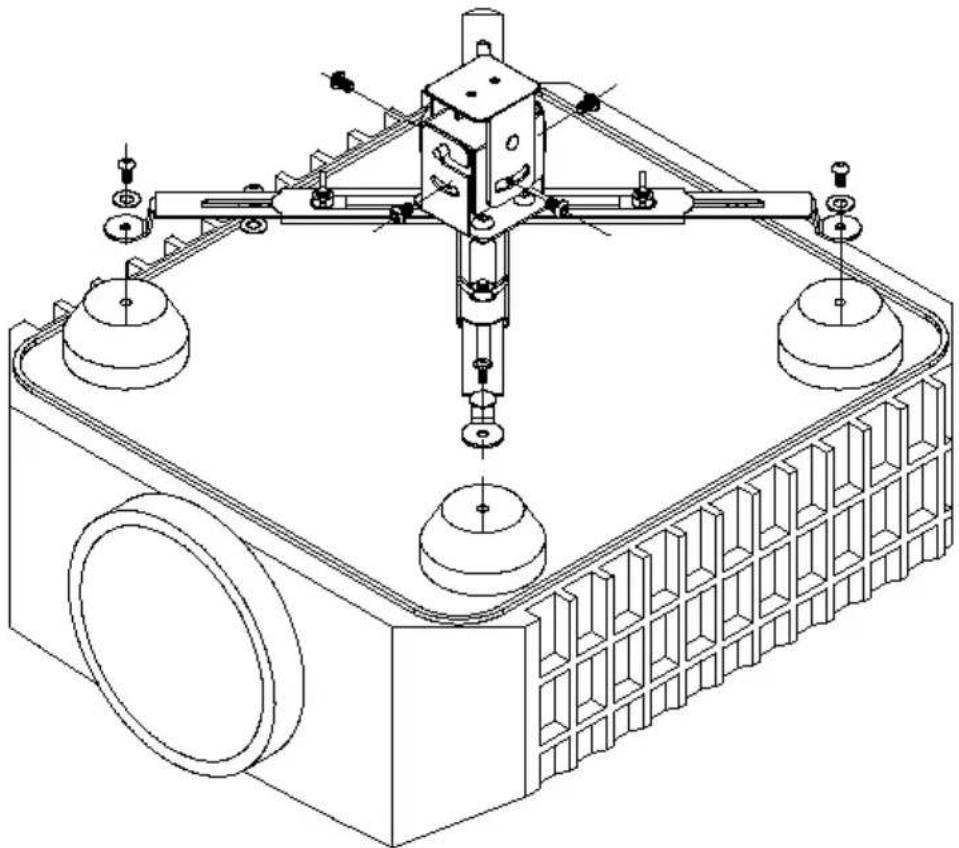

4. Nach der Installation des Projektors befestigen Sie die Grundplä und den Aufhänger mit vier M8-Schrauben. Die mitgelieferte Universalhalterung wird mit einer M6-Schraube an der Scherenmontageplatte befestigt.

5. Passen Sie die Auslösung der Strommasten entsprechend der Höhe des Bildschirms an. Anpassungsmethode:

Lösen Sie mit einem Schraubendreher die Schrauben des Hubpositionierungsblocks (rechts) leicht (nicht abschrauben). Verschieben Sie diese Position leicht nach links und ziehen Sie die Schrauben fest Lassen Sie die Aufhängung laufen und beobachten Sie die nach unter gerichtete Position. Wiederholen Sie diesen Vorgang, bis Sie eine geeignete Höhe für die Bildschirmaufhängung gefunden haben. Stellen die Obergrenze ein, lösen Sie den ganz linken Hubpositionierungsblock und ziehen Sie die Schrauben nach rechts fest. Lassen Sie die Aufhängung laufen und beobachten Sie die nach oben gerichtete Position. Wiederholen Sie diesen Vorgang, bis Sie eine geeignete Höhe für die Bildschirmaufhängung gefunden haben. Hinweis: Nach dem Einstellen der Ober- und Untergrenze müssen wir die Befestigungsschrauben festziehe da es sonst während des Vorgangs zur Positionierung der Aufhängung zum Verschieben der Position kommt. Lassen Sie bei einer 2-m-Aufhängung die Schere beim Einstellen der Obergrenze nicht vollständig einfahren. (Damit der Motor nicht stoppt.)

Modell	TLMPL-1M
Leistung	38 W
Stromspannung	110-120 VWechselstrom, 60 Hz	220-240 V Wechselstrom50 Hz
Maximales Ladegewicht	Max 15 kg(Es wird empfohlen, es bis zu einer Belastung10 kg zu verwenden.)
Produktgröße	343*315*207 mm
Teleskophub	Max: 1m
Modell	TLMPL- 1,5 M
Leistung	38 W
Stromspannung	110-120 VWechselstrom, 60 Hz	220-240 V Wechselstrom50 Hz
Maximales Ladegewicht	Max 15 kg(Es wird empfohlen, es bis zu einer Belastung10 kg zu verwenden.)
Produktgröße	343*315*2 15 mm
Teleskophub	Max: 1,5 m

Dieses Produkt entspricht den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der EU separat recycelt werden muss. Gleiches gilt für Produkte und sämtliches Zubehör, die mit diesem Syng gekennzeichnet sind. Produkte, die als solche gekennzeichnet sind, dür nicht mit dem normalen Hausmüll entsorgt werden. Hausmüll, sondern muss an eine ammelstelle für das Recycling von elektrischen und elektronische eräten abgegeben werden.

Richtige Entsorgung

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit dieser Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen einer Sammelstelle für das Recycling von elektrischen und elektronische Geräten abgegeben werden.
