Tipo di prodotto	Supporto motorizzato per proiettore
Marca	Vevor
Modello	TLMPL-1.5M
Alimentazione	38 W, 110-120 V~60 Hz / 220-240 V~50 Hz
Carico massimo	15 kg
Corsa telescopica massima	1,5 m
Dimensioni del prodotto (L x l x H)	343 x 315 x 215 mm
Telecomando	Sì, incluso
Materiale	Acciaio
Utilizzo previsto	Montaggio a soffitto per proiettore
Montaggio	A soffitto su superficie piana e solida
Regolazione dei finecorsa	Sì, mediante viti di posizionamento
Sicurezza	Non sedersi o stare in piedi; utilizzare su superficie piana; ispezionare prima di ogni utilizzo
Manutenzione	Ispezionare regolarmente le parti serrate o danneggiate; pulire con un panno asciutto

Domande frequenti - TLMPL-1.5M Vevor

Come installare il supporto motorizzato per proiettore Vevor TLMPL-1.5M ?

Seguire le fasi di montaggio fornite: fissare la piastra di montaggio al soffitto con bulloni M10, inserire il supporto e avvitarlo con viti M5. Assicurarsi che la superficie sia piana e solida.

Qual è il carico massimo supportato?

Il carico massimo è di 15 kg. Non superare questa capacità per evitare il rischio di caduta o danni.

Come regolare i finecorsa (altezza massima e minima)?

Utilizzare un cacciavite per allentare leggermente le viti di posizionamento sul blocco di scorrimento. Spostare il blocco verso sinistra (finecorsa basso) o destra (finecorsa alto), quindi serrare le viti. Testare il movimento e ripetere fino ad ottenere l'altezza desiderata.

Posso usare questo supporto con un proiettore di peso superiore a 15 kg?

No, supererebbe la capacità di carico massima. Utilizzare solo proiettori fino a 15 kg per garantire la sicurezza.

Come collegare l'alimentazione elettrica?

Collegare il telecomando all'alimentazione. Assicurarsi che la tensione corrisponda alla rete (110-120 V~60 Hz o 220-240 V~50 Hz). Quindi collegare il supporto a una presa elettrica.

Il telecomando funziona senza fili?

No, il telecomando è cablato e si collega direttamente al supporto motorizzato.

Cosa fare se il supporto non sale o non scende?

Controllare prima che l'alimentazione sia collegata e che il telecomando sia correttamente connesso. Ispezionare le connessioni elettriche e assicurarsi che i fusibili non siano bruciati. Se il problema persiste, contattare il servizio post-vendita.

È possibile fissare il supporto su un soffitto in cartongesso?

Sì, ma è necessario utilizzare ancoraggi adatti per cartongesso in grado di sostenere il peso totale (supporto + proiettore). Assicurarsi che la struttura sia solida e piana.

Come effettuare la manutenzione del supporto motorizzato?

Ispezionare regolarmente le parti serrate o danneggiate prima di ogni utilizzo. Pulire l'apparecchio con un panno asciutto. Non utilizzare prodotti abrasivi o solventi.

Questo prodotto è certificato FCC?

Sì, è conforme alla parte 15 delle norme FCC. Ciò significa che rispetta i limiti per i dispositivi digitali di classe B e non deve causare interferenze dannose.

MANUALE UTENTE TLMPL-1.5M Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

SOLLEVATORE MOTORIZZATO PER PROIETTORI

MANUALE D'USO

MODELLO: TLMPL-1M, TLMPL-1.5M

Leggere questo materiale prima di utilizzare questo prodotto. In caso contrario si potrebbero causare lesioni gravi.

Precauzioni per il montaggio

1. Assemblare solo secondo queste istruzioni. Un montaggio improprio può creare pericoli.
2. Indossare occhiali di sicurezza e guanti da lavoro durante il montaggio.
3. Mantenere l'area di assemblaggio pulita e ben illuminata.
4. Tenere gli astanti lontani dall'area durante il montaggio.
5. Non montare in caso di stanchezza o sotto l'effetto di alcol, droghe o farmaci.
6. Le funzionalità del prodotto si applicano solo ai prodotti correttamente e completamente assemblati.
7. Montare su una superficie piana, livellata, dura e liscia in grado di supportare in sicurezza il sollevatore motorizzato del proiettore.
8. Per ulteriori informazioni riguardanti le parti elencate nelle pagine seguenti, fare riferimento allo Schema di Montaggio di questo manuale. Scartare e separare tutte le parti in un'area di lavoro pulita.

Usare precauzioni

1. NON SEDERSI O STARE IN PIEDI SU QUESTO ARTICOLO.
2. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con o vicino a questo oggetto.
3. Non superare la capacità di peso.
4. Utilizzare solo su una superficie piana, livellata, dura e liscia in grado di supportare in sicurezza un sollevatore motorizzato per proiettori a pieno carico.
5. Utilizzare solo come previsto.
6. Ispezionare prima di ogni utilizzo; non utilizzare se le parti sono allentate o danneggiate.

CONSERVARE QUESTO MANUALE

ELENCO IMBALLAGGIO

Image	Quantity	Image	Quantity
A:	1 pcs	G: M1 [SHW]	4 pcs
B:	1 pcs	II: M3	1 pcs
		I: M4	1 pcs
C:	4 pcs	J: M4*10 [HOT]	10 pcs
D:	4 pcs	K: M3*12 [STSH]	6 pcs
E:	2 pcs	L: M4*12 [DTSD]	6 pcs
F: M8*70	4 pcs	M: M8*16	4 pcs

FASE DI ASSEMBLAGGIO

Ti consigliamo di installare i tralicci elettrici nel seguente ordine:

In base alla lunghezza focale, alle dimensioni dello schermo e al proiettore, si determina la distanza tra il gancio e lo schermo, e si imposta una buona posizione di installazione del gancio. Il foro di installazione della piastra di sospensione a soffitto in base alle dimensioni. Nel frattempo, si consiglia di riservare una posizione di installazione sul lato di manutenzione del foro (40*40 cm).

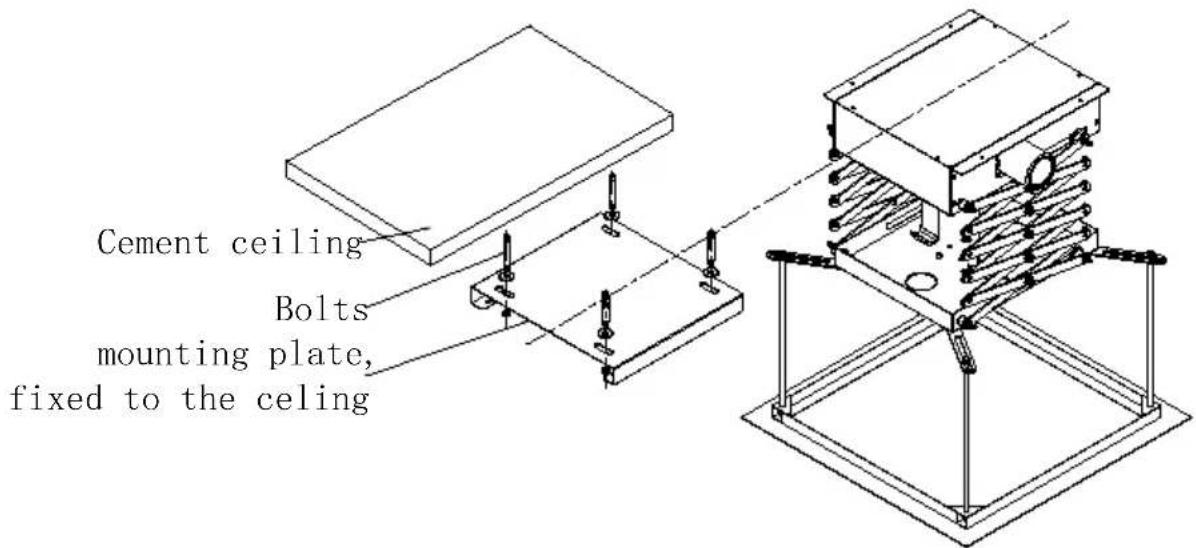

Dopo aver eseguito correttamente i fori di montaggio sul soffitto, misurando l'interasse dei fori della piastra di montaggio delle quattro p (211 * 225 mm), per prevalere sul soffitto con l'impatto della perforazione, la distribuzione dei quattro bulloni M10 * 80 incorporati nel soffitto.

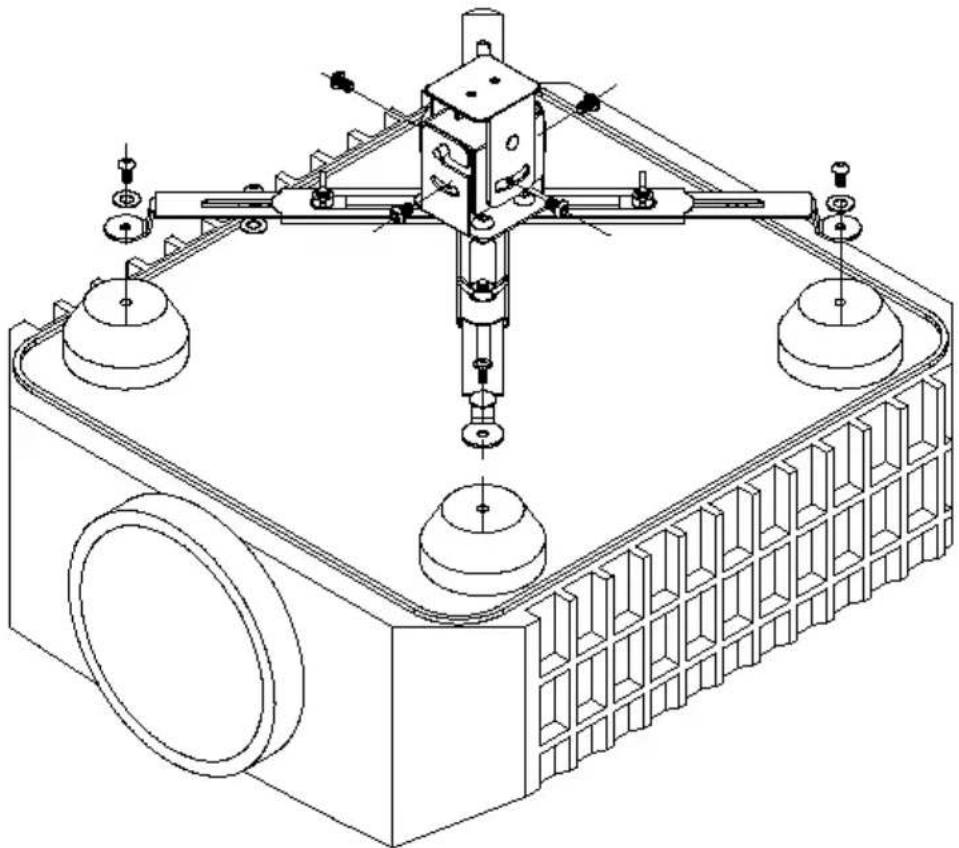

3. La piastra di montaggio viene inserita con i bulloni e serrata sulla piastra di montaggio fissata al soffitto. 4. Il gancio nella piastra di montaggio. Con quattro viti M5 * 12 avvitate tra il gancio e la piastra di montaggio. 5. Collegare il telecomando e alimentarlo abbassandolo. Il gancio è allestito in fabbrica, il prossimo viaggio. Corri al prossimo viaggio, smetti di correre. 6. Dopo aver installato il proiettore, collegare la piastra di base e il gancio con quattro viti M8. Piastra di montaggio a forbice con bulloni installata con la consegna della testa universale. 7. In base all'altezza dello schermo, regolare lo scatto dei tralicci elettrici. Metodo di regolazione:

Utilizzare un cacciavite per allentare leggermente le viti del diagramma dei blocchi di posizionamento della corsa (a destra) (per non svitarle), quindi la posizione è leggermente spostata sul blocco sinistro, serrare le viti. Eseguire il gancio, osservare la posizione a valle. Ripetere questa azione fino a trovare un'altezza adatta per il supporto dello schermo. Regolare il limite superiore, rilasciare il blocco di posizionamento della corsa più a sinistra, serrare le viti. Eseguire la gruccia, osservando la posizione della gruccia verso l'alto. Ripetere questa azione fino a trovare un'altezza adatta per il supporto dello schermo. Nota: dopo aver regolato il limite superiore e inferiore, è necessario serrare le viti di fissaggio, altrimenti si verificherà l'operazione di posizionamento del gancio e la localizzazione della corsa. Il gancio 2M, quando si regola il limite superiore, non lasciare che le siano completamente collassate. (Quindi no, interrompe la funzione motoria)

Modello	TLMPL-1M
Energia	38 W
Voltaggio	110-120 VCA 60 Hz	220-240 VCA 50 Hz
Peso massimo caricato	Massimo 15 kg(Si consiglia di utilizzare entro 10 kg di cari)
Taglia del prodotto	343*315*207mm
Corsa telescopica	Massimo: 1 m

Modello	TLMPL- 1,5 M
Energia	38 W
Voltaggio	110-120 VCA 60 Hz	220-240 VCA 50 Hz
Peso massimo caricato	Massimo 15kg(Si consiglia di utilizzare entro 10 kg di cari)
Taglia del prodotto	343*315 * 215mm
Corsa telescopica	Massimo: 1,5 m

Questo prodotto è conforme alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo del bidone della spazzatura barrato indica che questo prodotto richiede un riciclaggio separato. Lo stesso vale per i prodotti e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non devono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Corretto smaltimento

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE. Il simbolo del bidone della spazzatura barrato indica che nell'Unione Europea il prodotto richiede la raccolta differenziata dei rifiuti. Ciò vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici.

Informazioni FCC:

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

AVVERTENZA: cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero annullare l'autorità dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato ed è risultato conforme ai limiti per un dispositivo digitale di Classe B ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, se non installato e utilizzato in conformità con le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata spegnendo e accendendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto ad una presa su un circuito diverso da quello a cui è collegato il ricevitore.
• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.
