TLMPL-1.5M - Zmotorowany uchwyt do projektora Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Zmotoryzowany uchwyt do projektora
Marka	Vevor
Model	TLMPL-1.5M
Zasilanie	38 W, 110-120 V~60 Hz / 220-240 V~50 Hz
Maksymalne obciążenie	15 kg
Maksymalny skok teleskopowy	1,5 m
Wymiary produktu (Dł x Szer x Wys)	343 x 315 x 215 mm
Pilot	Tak, w zestawie
Materiał	Stal
Przeznaczenie	Montaż sufitowy dla projektora
Montaż	Na suficie, na płaskiej i solidnej powierzchni
Regulacja krańców skoku	Tak, za pomocą śrub pozycjonujących
Bezpieczeństwo	Nie siadać ani nie stać; używać na płaskiej powierzchni; sprawdzać przed każdym użyciem
Konserwacja	Regularnie sprawdzać dokręcone lub uszkodzone części; czyścić suchą szmatką

Często zadawane pytania - TLMPL-1.5M Vevor

Jak zainstalować zmotoryzowany uchwyt do projektora Vevor TLMPL-1.5M?

Postępuj zgodnie z dostarczonymi krokami montażu: przymocuj płytę montażową do sufitu za pomocą śrub M10, włóż wieszak i przykręć go śrubami M5. Upewnij się, że powierzchnia jest płaska i solidna.

Jakie jest maksymalne obciążenie?

Maksymalne obciążenie wynosi 15 kg. Nie przekraczaj tej nośności, aby uniknąć ryzyka upadku lub uszkodzenia.

Jak wyregulować krańce skoku (maksymalną i minimalną wysokość)?

Użyj śrubokrętu, aby lekko poluzować śruby pozycjonujące na bloku skoku. Przesuń blok w lewo (dolny kraniec) lub w prawo (górny kraniec), a następnie dokręć śruby. Przetestuj ruch i powtarzaj, aż do uzyskania żądanej wysokości.

Czy mogę używać tego uchwytu z projektorem ważącym więcej niż 15 kg?

Nie, przekroczyłoby to maksymalną nośność. Używaj tylko projektorów o maksymalnej wadze 15 kg, aby zapewnić bezpieczeństwo.

Jak podłączyć zasilanie elektryczne?

Podłącz pilot do zasilania. Upewnij się, że napięcie odpowiada Twojej sieci (110-120 V~60 Hz lub 220-240 V~50 Hz). Następnie podłącz uchwyt do gniazdka sieciowego.

Czy pilot działa bezprzewodowo?

Nie, pilot jest przewodowy i podłącza się bezpośrednio do zmotoryzowanego uchwytu.

Co zrobić, jeśli uchwyt nie podnosi się ani nie opuszcza?

Najpierw sprawdź, czy zasilanie jest podłączone i czy pilot jest prawidłowo podłączony. Sprawdź połączenia elektryczne i upewnij się, że bezpieczniki nie są przepalone. Jeśli problem nadal występuje, skontaktuj się z serwisem posprzedażowym.

Czy można zamontować uchwyt na suficie z płyt gipsowo-kartonowych?

Tak, ale musisz użyć odpowiednich kotew do płyt gipsowo-kartonowych, które wytrzymają całkowity ciężar (uchwyt + projektor). Upewnij się, że konstrukcja jest solidna i płaska.

Jak konserwować zmotoryzowany uchwyt?

Regularnie sprawdzaj dokręcone lub uszkodzone części przed każdym użyciem. Czyść urządzenie suchą szmatką. Nie używaj ściernych środków ani rozpuszczalników.

Czy ten produkt posiada certyfikat FCC?

Tak, jest zgodny z częścią 15 zasad FCC. Oznacza to, że spełnia limity dla cyfrowych urządzeń klasy B i nie powinien powodować szkodliwych zakłóceń.

INSTRUKCJA OBSŁUGI TLMPL-1.5M Vevor

Techniczny Certyfikat wsparcia i e-gwarancji

Przeczytaj ten materiał przed użyciem tego produktu.

Niezastosowanie się do tego może spowodować poważne obrażenia

Środki ostrożności podczas montażu

1. Montaż wyłącznie zgodnie z niniejszą instrukcją. Nieprawidłowy montaż może stworzyć zagrożenie.
2. Podczas montażu należy nosić okulary ochronne i rękawice robocze.
3. Utrzymuj miejsce zbiórki w czystości i dobrze oświetlone.
4. Podczas montażu trzymaj osoby postronne z dala od obszaru.
5. Nie należy montować, gdy jest się zmęczonym lub pod wpływem alkoholu, narkotyków lub leków.
6. Możliwości produktu dotyczą wyłącznie produktów prawidłowo i całkowicie zmontowanych.
7. Zmontuj na płaskiej, poziomej, twardej i gładkiej powierzchni, która może bezpiecznie utrzymać podnośnik do projektora z napędem silnikowym.
8. Dodatkowe informacje dotyczące części wymienionych na kolejnych stronach można znaleźć w schemacie montażu w niniejszej instrukcji. Rozpakuj i oddziel wszystkie części w czystym miejscu pracy.

Stosuj środki ostrożności

1. NIE SIEDŹ ANI NIE STAJ NA TYM PRZEDMIOCIE.
2. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem lub w jego pobliżu.
3. Nie przekraczaj dopuszczalnej masy.
4. Używaj wyłącznie na płaskiej, równej, twardej i gładkiej powierzchni, która może bezpiecznie utrzymać w pełni obciążony zmotoryzowany podnośnik do projektora.
5. Używaj wyłącznie zgodnie z przeznaczeniem.
6. Sprawdź przed każdym użyciem; nie używaj, jeśli części są luźne lub uszkodzone.

ZACHOWAJ TE INSTRUKCJE

LISTA ELEMENTÓW

Image	Quantity	Image	Quantity
A:	1 pcs	G: M1 [2TXY]	4 pcs
B:	1 pcs	II: M3	1 pcs
		I: M4	1 pcs
C:	4 pcs	J: M4*10	10 pcs
D:	4 pcs	K: M3*12	6 pcs
E:	2 pcs	L: M4*12	6 pcs
F: M8*70	4 pcs	M: M8*16	4 pcs

ETAP MONTAŻU

Zalecamy montaż słupów elektrycznych w następującej kolejności:

Na podstawie ogniskowej, rozmiaru ekranu i projektora, określ odległość pomiędzy wieszakiem a ekranem, a następnie ustaw dobre miejsce montażu wieszaka. Otwór montażowy w płycie wieszaka sufitowego w zależności od rozmiaru. Tymczasem zalecana pozycja montażowa zarezerwowana dla strony otworu przeznaczonej do konserwacji (40*40 cm).

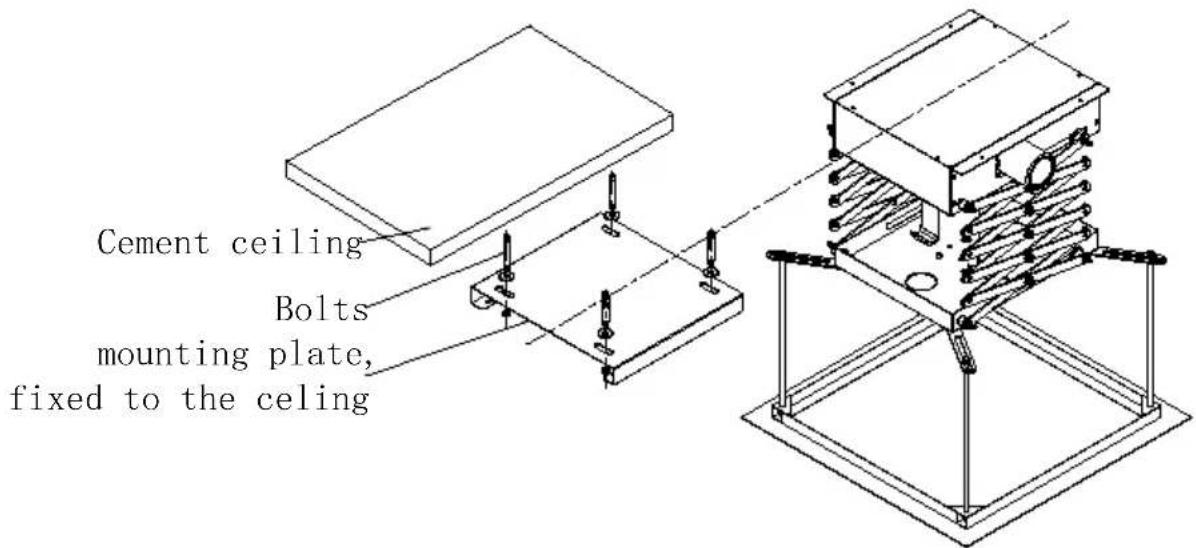

Po dobrych otworach montażowych na suficie, zmierzeniu odległości od środka czterech otworów w płycie montażowej pasów startowych (2 225 mm), aby wywrzeć wpływ na suficie pod wpływem wiercenia, rozmieścić cztery śruby M10 * 80 osadzone w suficie.

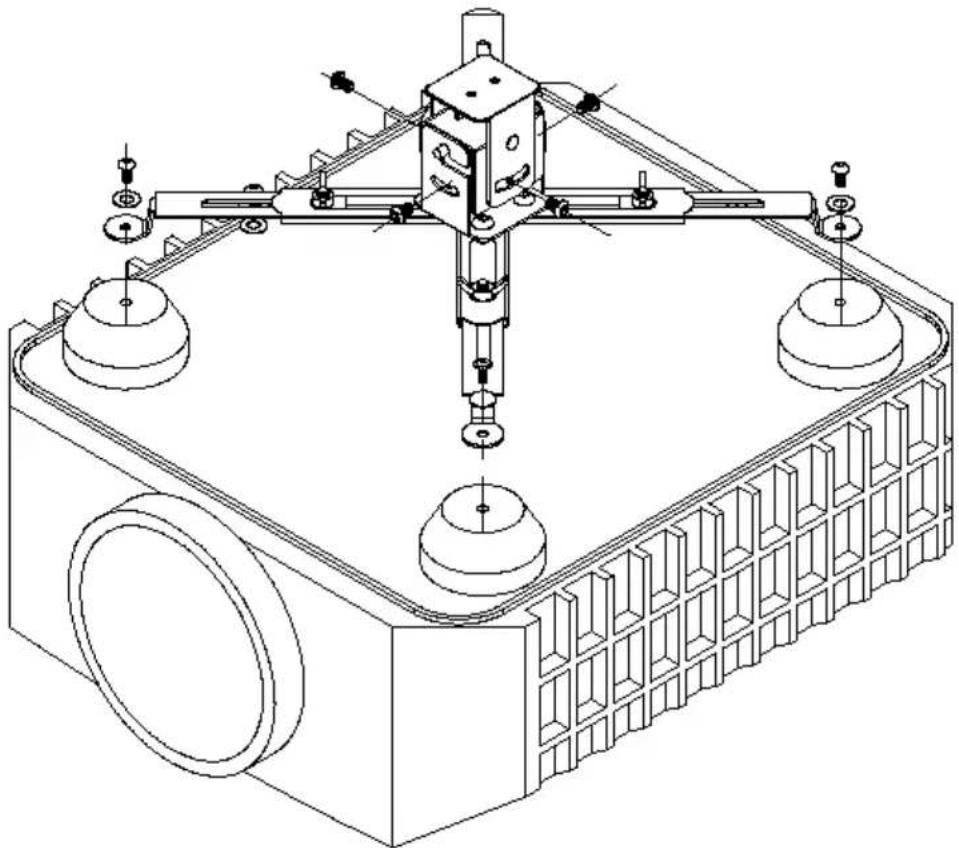

3. W płycie montażowej włóż śruby i dokręć nakrętkę na płycie montażowej przymocowanej do sufitu. 4. Wieszak w płycie montażowej. Z czterema śrubami M5 * 12 m wkręconymi pomiędzy wieszakiem a płytą montażową. 5. Podłącz pilota, aby był zasilany przez wyczerpanie. Fabryka wieszaków założona, następna wyprawa. Biegnij do następnej podróży, wieszak przestanie działać. 6. Po zainstalowaniu projektora, użyj czterech śrub M8 do połączenia płyty podstawy i wieszaka. Śruby M6, płyta montażowa nożyczek zainstalowana wraz z dostawą uniwersalnej głowicy. 7. W zależności od wysokości ekranu wyreguluj wyłączenie słupów elektrycznych. Metoda regulacji:

Za pomocą śrubokręta lekko poluzować śruby blokowe pozycjonowania skoku (po prawej) (nie odkręcać), pozycja ta jest lekko przesunięta do lewego bloku, dokręcić śruby. Wieszak biegowy, wieszak obserwowany dalszej części rzeki. Powtarzaj tę czynność, aż znajdziesz odpowiednią wysokość wieszaka na ekran. Ustaw górną granicę, zwolnij blokadę pozycjonowania skoku skrajnie lewą, w prawo dokręć śruby. Uruchom wieszak, wieszak obserwuje położenie do góry. Powtarzaj tę czynność, znajdziesz odpowiednią wysokość wieszaka na ekran. Uwaga: Po wyregulowaniu górnego i dolnego limitu należy dokręcić śruby mocujące, w przeciwnym razie nastąpi operacja ułożenia wieszaka, lokalizacja bieg. W przypadku wieszaka 2M, regulując górny limit, nie pozwól, aby noż całkowicie się opadły. (Więc nie, zatrzymuje funkcję silnika)

Model	TLMPL-1M
Moc	38 W
Napięcie	110-120VAC 60Hz	220-240 VVAC 50 Hz
Maksymalna masa ładunku	Maks . 15 kg(Zaleca się użycie w zakresie obciążenia 10
Rozmiar produktu	343*315*207mm
Skok teleskopowy	Maks.: 1 m

Model	TLMPL- 1,5 M
Moc	38 W
Napięcie	110-120VAC 60Hz	220-240 VVAC 50 Hz
Maksymalna masa ładunku	Maks . 15 kg(Zaleca się użycie w zakresie obciążenia 10
Rozmiar produktu	343*315*2 15 mm
Skok teleskopowy	Maks.: 1,5 m

Ten produkt jest zgodny z postanowieniami Dyrektywy Europejskiej 2012/19/EC. Symbol oznaczony przekreślonym koszem na śmieci oznacza, że ten produkt wymaga oddzielnego recyklingu w UE. To dotyczy produktów i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie wolno wyrzucać razem ze zwykłymi odpadami domowymi, należy je jednak oddać do punktu zbiórki sprzętu elektrycznego i elektronicznego przeznaczonego do recyklingu.

Prawidłowa utylizacja

Ten produkt podlega postanowieniom dyrektywy europejskiej 2012/19/UE. Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je przekazać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

Informacje FCC:

UWAGA: Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi urządzenia!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym dwóm warunkom:

1) Ten produkt może powodować szkodliwe zakłócenia. 2) Ten produkt musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie. OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu, które nie zostały wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodność, mogą unieważnić uprawnienia użytkownika do obsługi produktu.

Uwaga: ten produkt został przetestowany i stwierdzono, że spełnia ograniczenia dla urządzeń cyfrowych klasy B zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach domowych.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowany i nie będzie używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że w konkretnej instalacji nie wystąpią zakłócenia. Jeśli produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, co można stwierdzić poprzez wyłączenie i włączenie produktu, zachęca się użytkownika do podjęcia próby skorygowania zakłóceń za pomocą jednego lub kilku z poniższych

środków.

- Zmień orientację lub położenie anteny odbiorczej.

- Zwiększ odległość pomiędzy produktem a odbiornikiem.

- Podłącz produkt do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.

- Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.
