Type de produit	Armoire de serveur roulante (meuble de rangement)
Marque	Vevor
Modèle	SPT-605-12
Capacité	12U (unités rack standard)
Dimensions approximatives	Hauteur : 53 cm, Largeur : 60 cm, Profondeur : 60 cm
Poids approximatif	20 kg
Matériau principal	Acier
Couleur	Noir
Roulettes	4 roulettes pivotantes avec freins
Fonctions principales	Rangement et montage d'équipements serveur 19 pouces, mobilité grâce aux roulettes
Contenu du colis	Panneau supérieur, panneau inférieur, supports d'angle (4), panneaux latéraux (2), panneau aveugle 1U, roulettes (4), visserie
Montage	Nécessite 2 personnes, tournevis cruciforme et clé de 14 mm
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Assurer une répartition uniforme de la charge. Ne pas dépasser la capacité de charge maximale (estimation 100 kg).
Pièces détachées et réparabilité	Roulettes, vis et écrous disponibles en pièces détachées. Contactez le support Vevor.
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support
Support technique	www.vevor.com/support

FOIRE AUX QUESTIONS - SPT-605-12 Vevor

Comment assembler l'armoire de serveur Vevor SPT-605-12 ?

L'assemblage requiert deux personnes. Fixez d'abord les roulettes au panneau inférieur avec une clé de 14 mm, puis montez les supports d'angle, les panneaux latéraux, le panneau supérieur et enfin le panneau aveugle 1U. Utilisez un tournevis cruciforme pour les vis M5 et M6. Voir le schéma en notice.

Quelles sont les dimensions exactes du SPT-605-12 ?

Les dimensions approximatives sont : hauteur 53 cm (12U), largeur 60 cm, profondeur 60 cm. Les dimensions exactes sont indiquées dans la notice téléchargeable.

Quel est le poids maximum supporté par l'armoire ?

La capacité de charge maximale n'est pas spécifiée dans l'extrait, mais pour une armoire 12U en acier, elle est généralement d'environ 100 kg, à répartir uniformément.

Comment installer un équipement dans le rack ?

Utilisez les écrous cage M6 fournis : insérez l'aile à l'arrière du trou, puis alignez le matériel et vissez avec les vis M6 cruciformes. Serrez avec un tournevis.

Les roulettes sont-elles freinées ?

Oui, les roulettes pivotantes sont équipées de freins pour assurer la stabilité de l'armoire une fois positionnée.

Puis-je utiliser ce meuble de rangement pour autre chose que des serveurs ?

Oui, il peut servir de rangement pour tout équipement standard 19 pouces ou comme étagère robuste. Assurez-vous de ne pas dépasser la capacité de charge.

Comment nettoyer l'armoire ?

Utilisez un chiffon doux et sec pour dépoussiérer. Pour les taches, un peu d'eau savonneuse puis séchez. Évitez les produits corrosifs.

Où trouver le manuel d'utilisation complet ?

Le manuel complet au format PDF est disponible gratuitement sur notice-facile.com et sur le site support Vevor (www.vevor.com/support).

L'armoire est-elle livrée avec des instructions de montage ?

Oui, une notice de montage illustrée est incluse dans le colis. Elle détaille chaque étape avec des schémas.

Comment contacter le support technique Vevor ?

Rendez-vous sur www.vevor.com/support pour accéder au support technique et au certificat de garantie électronique.

MODE D'EMPLOI SPT-605-12 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

Armoire de serveur roulante

Modèle : SPT-605-12

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous.

Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

Armoire de serveur roulante

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

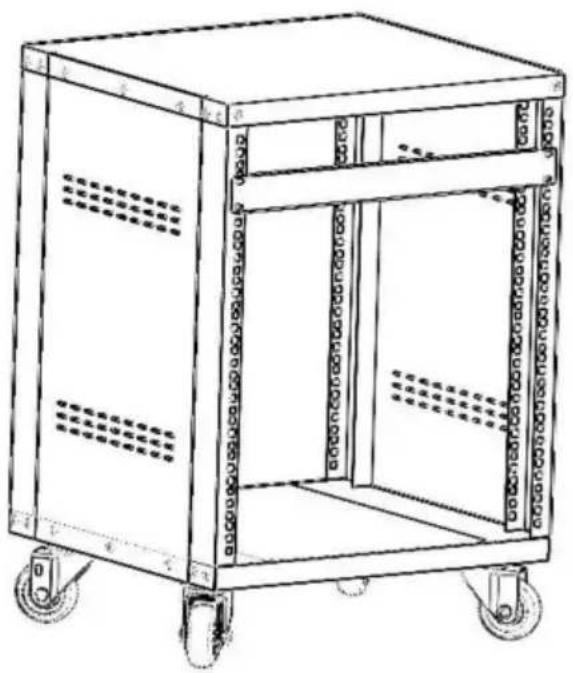

SCHÉMA DU PRODUIT

SPÉCIFICATION DA

Panneau		x1
supérieur	Panneau	x1
inférieur	Support	x4
d'angle	Panneau latéral	x2
Panneau aveugle 1U		x1
Roulettes		x4

DONNÉES DE SPÉCIFICATION

SPÉCIFICATION DA

Deux personnes (pour l'assemblage)

Tournevis électrique à tête Phillips x 1 Clé de 14 mm (le paquet de pièces est inclus)

INSTALLATION DU RACK DE SERVEUR

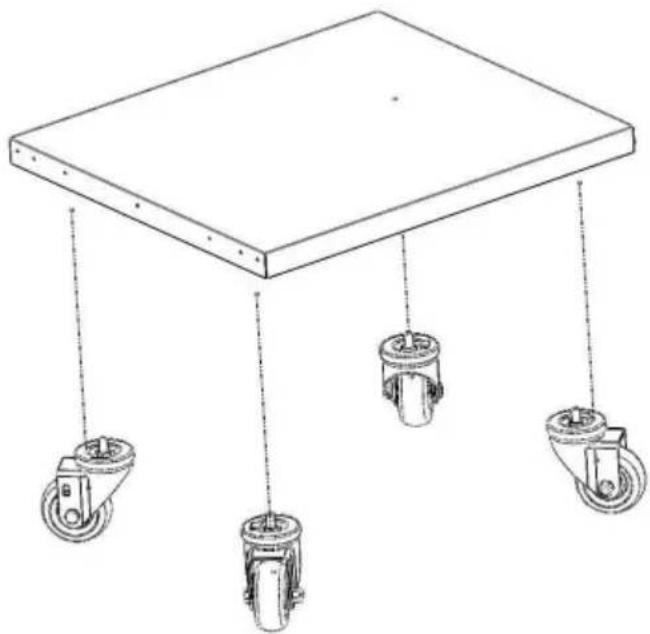

1. Placez les roulettes au bas du panneau inférieur, vissez-les avec les écrous inférieurs du rack. Serrez-les à l'aide d'une clé de 14 mm. Voir Figure 1.

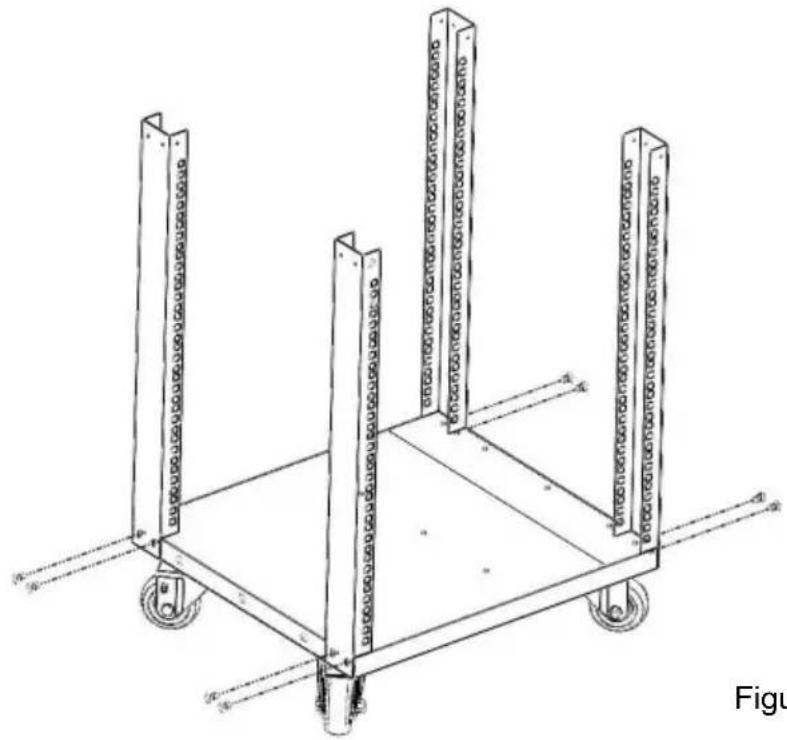

1. Alignez le support d'angle avec le panneau inférieur, fixez-le avec 2 vis à tête cruciforme M5 à l'aide d'un tournevis électrique. Adoptez ensuite la même étape pour fixer le reste des 3 supports d'angle. Voir la figure 2.

Remarques : lors de l'assemblage, vous devez noter la direction du support d'angle, assurez-vous que les trous de montage verticaux sont alignés.

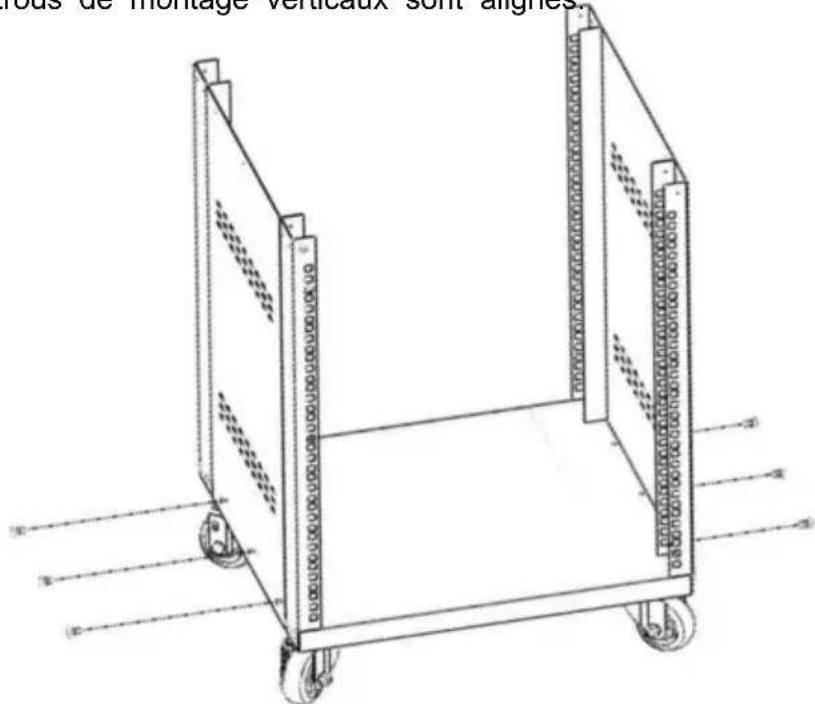

1. Alignez le panneau latéral avec le panneau inférieur, fixez-le avec 3 vis à tête cruciforme M5 à l'aide d'un tournevis électrique. Adoptez ensuite la même étape pour fixer un autre panneau latéral. Voir la figure 3.

Remarques : lors de l'assemblage, vous devez noter la direction du panneau latéral, assurez-vous que les trous de montage verticaux sont alignés.

figure 3

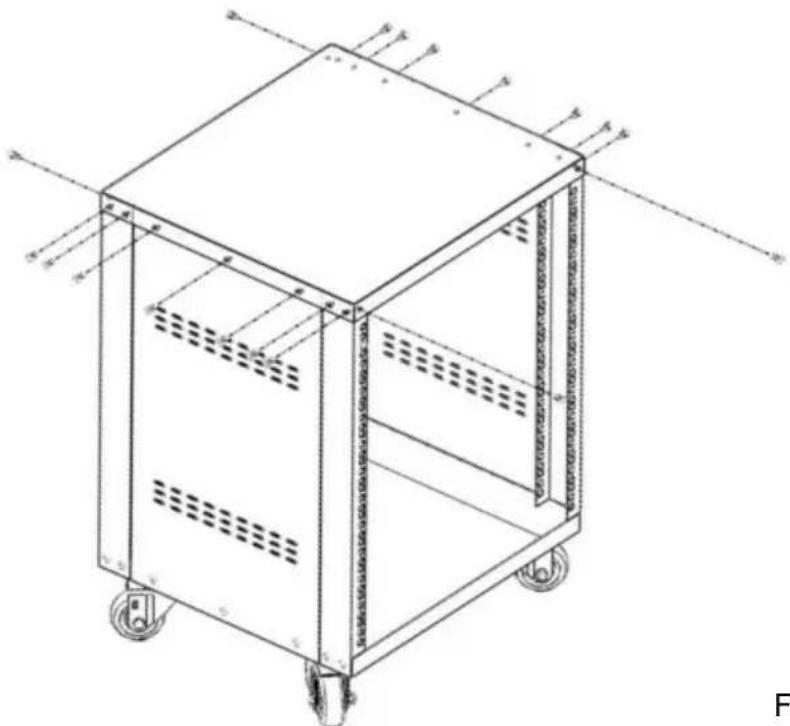

1. Placez le panneau supérieur sur le dessus du rack, alignez le panneau supérieur avec le support d'angle et le panneau latéral, fixez-le avec 18 vis à tête cruciforme M5 à l'aide d'un tournevis électrique. Voir la figure 4.

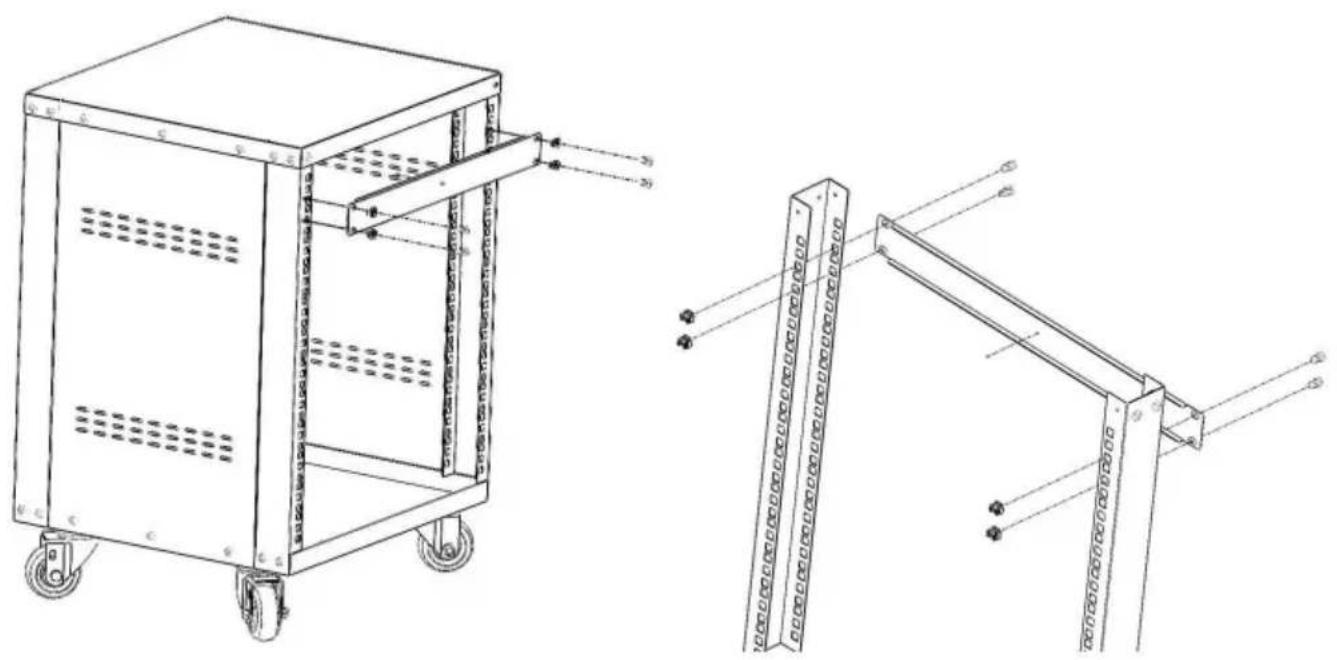

1. Placez le panneau aveugle 1U sur le rack. Fixez avec les 4 écrous cage M6 et les 4 vis tête cruciforme M6*12. Voir la figure 5.

Utilisez les écrous cage M6 et les vis inclus pour installer l'équipement dans le rack de serveur mural.

1. Insérez l'aile (côté) d'un écrou cage M6 à l'arrière du trou d'écrou cage souhaité.
2. Appliquez une pression à la main ou avec l'outil pour écrou à cage pour insérer la deuxième aile de l'écrou à cage M6 dans le trou d'écrou à cage souhaité.
3. Répétez les étapes 1 et 2 pour insérer le nombre souhaité d'écrous cage pour l'application
4. Alignez les trous de montage de l'équipement avec les écrous à cage M6 installés aux étapes 1 à 3.
5. Enfilez une vis M6, répétez jusqu'à ce que le nombre souhaité de vis M6 ait été préparé.
6. Serrez les vis à l'aide d'un tournevis cruciforme.
