GEBRUIKSAANWIJZING SPT-605-12 Vevor

Technische ondersteuning en e-garantiecertificaat

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigt slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat deze alle categorieën van aangeboden

gereedschappen omvatten door ons. U wordt er vriendelijk aan herinnerd om bij het plaatsen van een bestelling bij

ons zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

Rollend serverrackkast

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker de handleiding zorgvuldig lezen.

PRODUCTDIAGRAM

SPECIFICATIE DA

Onderpaneel x1

Hoeksteun y Zijpaneel x4

x2

ÿ 1U blind paneel x1

ÿ Zwenkwielen x4

SPECIFICATIEGEGEVENS

SPECIFICATIE DA

ÿ Elektrische kruiskopschroevendraaier x 1 ÿ

14 mm moersleutel (onderdelenpakket is meegeleverd)

INSTALLATIE VAN SERVER RACK

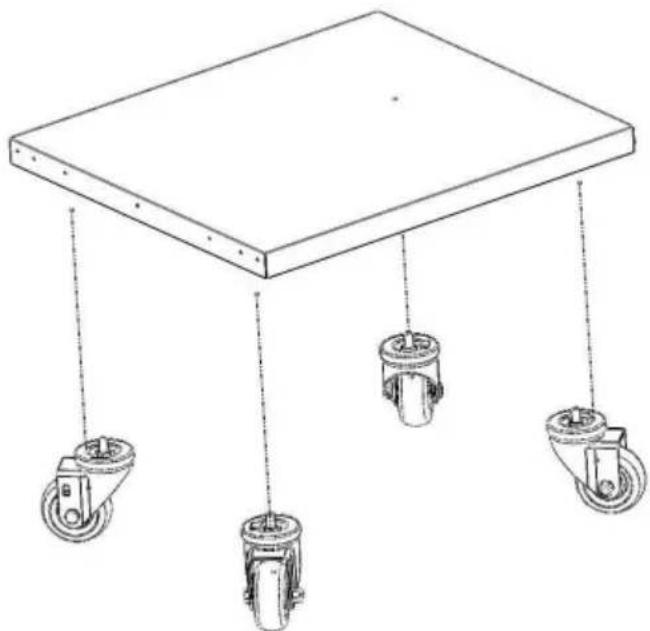

1. Plaats zwenkwielen op de onderkant van het bodempaneel en schroef ze vast met de onderste moeren van het rek. Draai ze vast met een sleutel van 14 mm. Zie afbeelding 1.

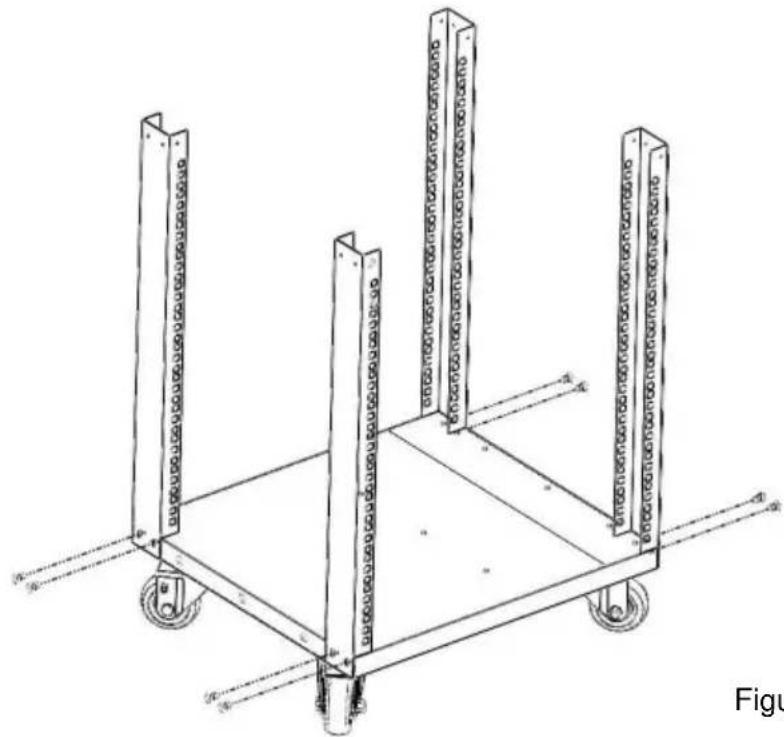

1. Lijn de hoeksteun uit met het onderste paneel, zet deze vast met 2 stuks M5 kruiskopschroeve met een elektrische schroevendraaier. Voer vervolgens dezelfde stap uit om de rest van de 3 stuks hoeksteun te bevestigen. Zie afbeelding 2.

Opmerkingen: let tijdens de montage op de richting van de hoeksteun en zorg ervoor dat de verticale montagegaten op één lijn liggen.

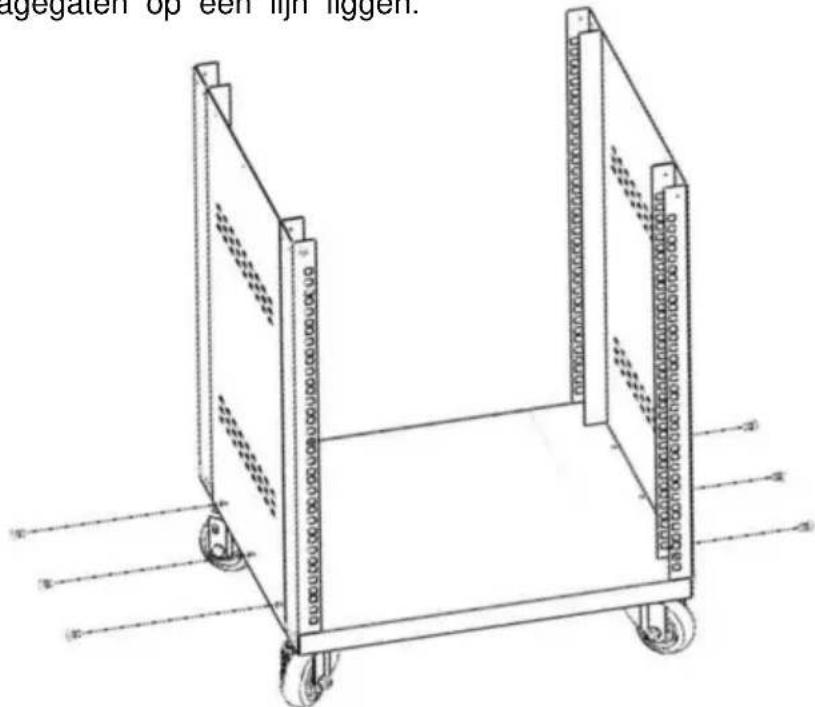

1. Lijn het zijpaneel uit met het onderpaneel, zet het vast met 3 stuks M5 kruiskopschroeven met een elektrische schroevendraaier. Voer vervolgens dezelfde stap uit om een ander zijpaneel te bevestigen. Zie afbeelding 3.

Opmerkingen: let tijdens de montage op de richting van het zijpaneel en zorg ervoor dat de verticale montagegaten op één lijn liggen.

agegaten op een lijn liggen.

figuur 3

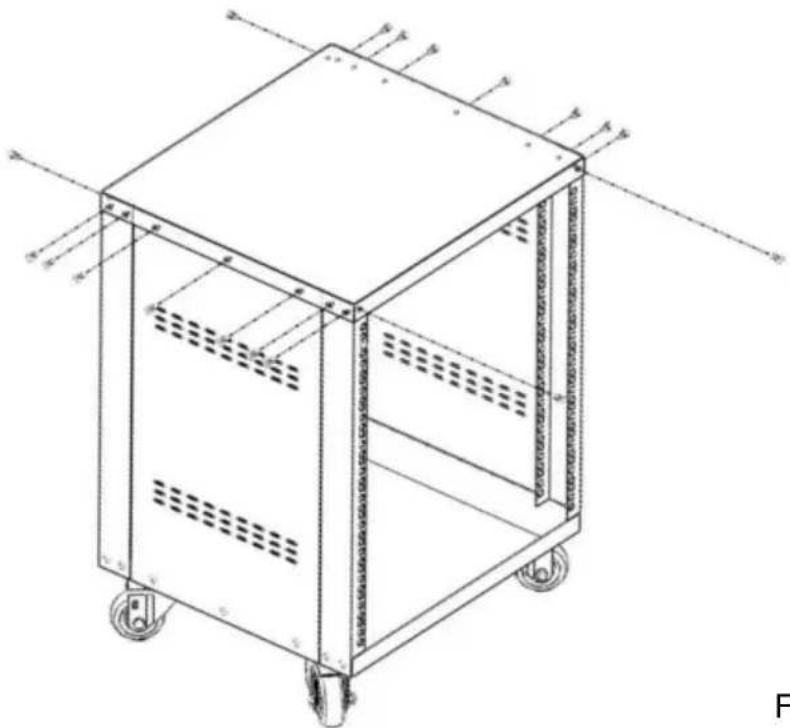

1. Plaats het bovenpaneel op de bovenkant van het rek, lijn het bovenpaneel uit met de hoeksteun en het zijpaneel, zet het vast met 18 stuks M5 kruiskopschroeven met een elektrische schroevendraaier. Zie afbeelding 4.

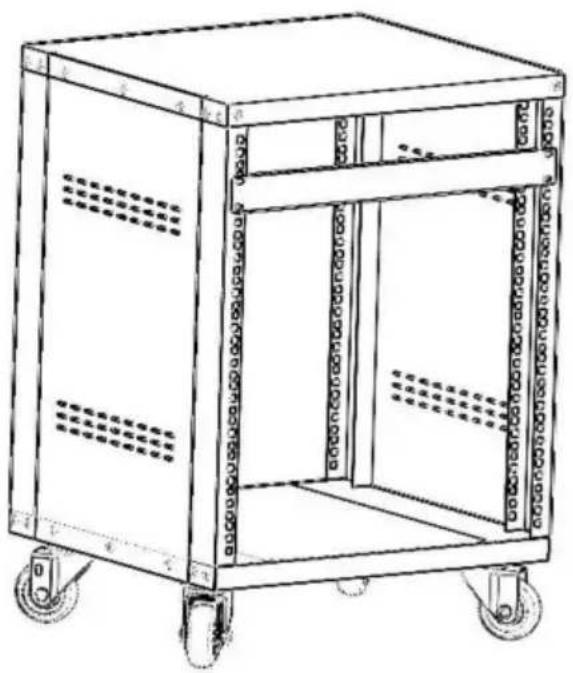

1. Plaats het 1U blindpaneel op het rack. Zet vast met de 4 stuks M6 kooimoeren en 4 stuks M6*12 kruiskopschroeven. Zie afbeelding 5.

Gebruik de meegeleverde M6 kooimoeren en schroeven om apparatuur in het aan de muur gemonteerde serverrek te installeren.

1. Steek de vleugel(zijde) van een M6 kooimoer in de achterkant van het gewenste kooimoerga
2. Oefen druk uit met de hand of met het kooimoergereedschap om de tweede vleugel van de M6-kooimoer in het gewenste kooimoergat te steken.

3. Herhaal stap 1 en 2 om het gewenste aantal kooimoeren voor de toepassing te plaatsen.

4. Lijn de montagegaten in de apparatuur uit met de M6 kooimoeren die u in stap 1-3 hebt geïnstalleerd.

5. Draai er een M6-schroef in, herhaal dit totdat het gewenste aantal M6-schroeven is voorbereid.

6. Draai de schroeven vast met een kruiskopschroevendraaier.
