INSTRUKCJA OBSŁUGI SPT-605-12 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Szafa serwerowa na kółkach

Model: SPT-605-12

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy rzeczywiście oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Szafa serwerowa na kółkach

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie przeczytać instrukcję obsługi.

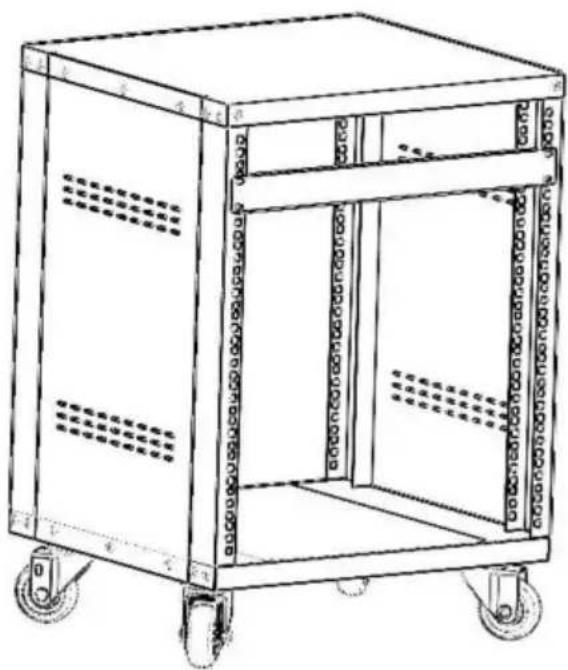

SCHEMAT PRODUKTU

SPECYFIKACJA DA

Panel górny	x1
Panel dolny	x1
Wspornik narożny	x4
Panel boczny	x2
Panel zaślepiający 1U	x1
Kółka	x4

DANE SPECYFIKACYJNE

SPECYFIKACJA DA

Dwie osoby (do montażu)

Elektryczny śrubokręt krzyżakowy x 1 Klucz 14

mm (w zestawie części)

MONTAŻ W SZAFIE SERWEROWEJ

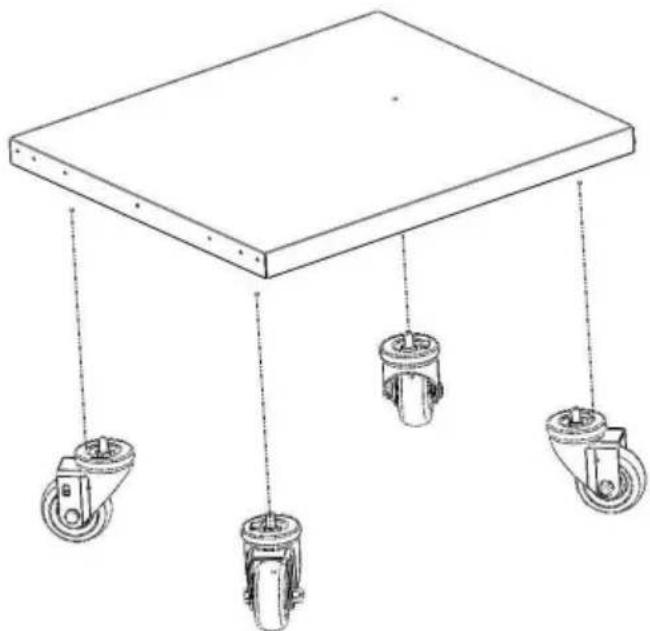

1. Umieść kółka na dole panelu dolnego i przykręć je dolnymi nakrętkami stelaża. Dokręć je kluczem 14 mm. Zobacz rysunek 1.

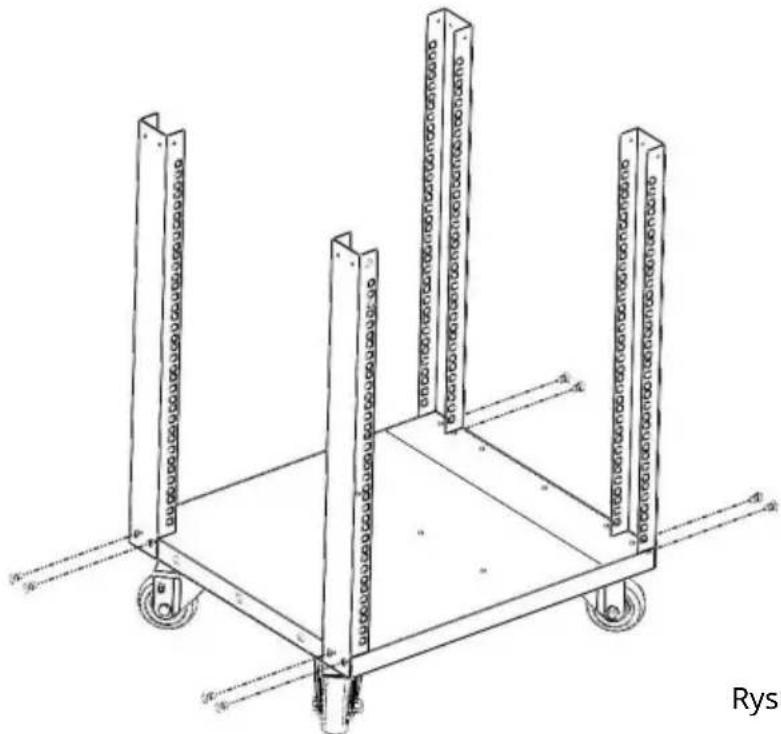

1. Wyrównaj wspornik narożny z panelem dolnym i zabezpiecz 2 śrubami krzyżowymi M5 za pomocą śrubokręta elektrycznego. Następnie wykonaj tę samą czynność, aby przymocować pozostałe 3 elementy wspornika narożnego. Zobacz rysunek 2.

Uwagi: podczas montażu należy zwrócić uwagę na kierunek wspornika narożnego i upewnić się, że pionowe otwory montażowe są wyrównane.

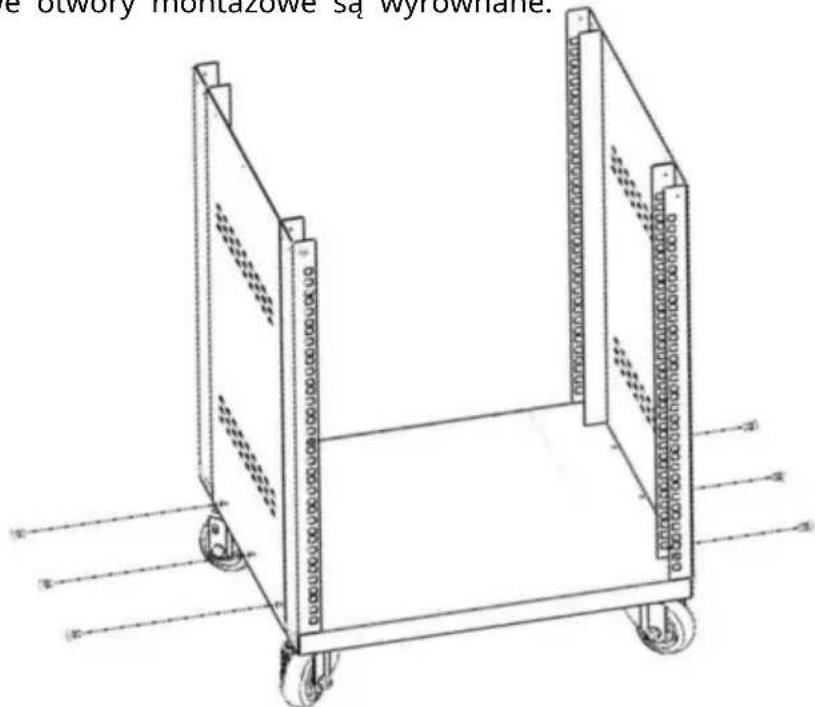

1. Wyrównaj panel boczny z panelem dolnym i zabezpiecz 3 śrubami krzyżowymi M5 za pomocą śrubokręta elektrycznego. Następnie wykonaj tę samą czynność, aby przymocować kolejny panel boczny. Zobacz rysunek 3.

Uwagi: podczas montażu należy zwrócić uwagę na kierunek panelu bocznego i upewnić się, że pionowe otwory montażowe są wyrównane.

e otwory montazowe są wyrowhane.

Rysunek 3

1. Umieść panel górny na górze stojaka, wyrównaj panel górny ze wspornikiem narożnym i panelem bocznym, zabezpiecz 18 śrubami krzyżowymi M5 za pomocą wkrętaka elektrycznego. Zobacz rysunek 4.

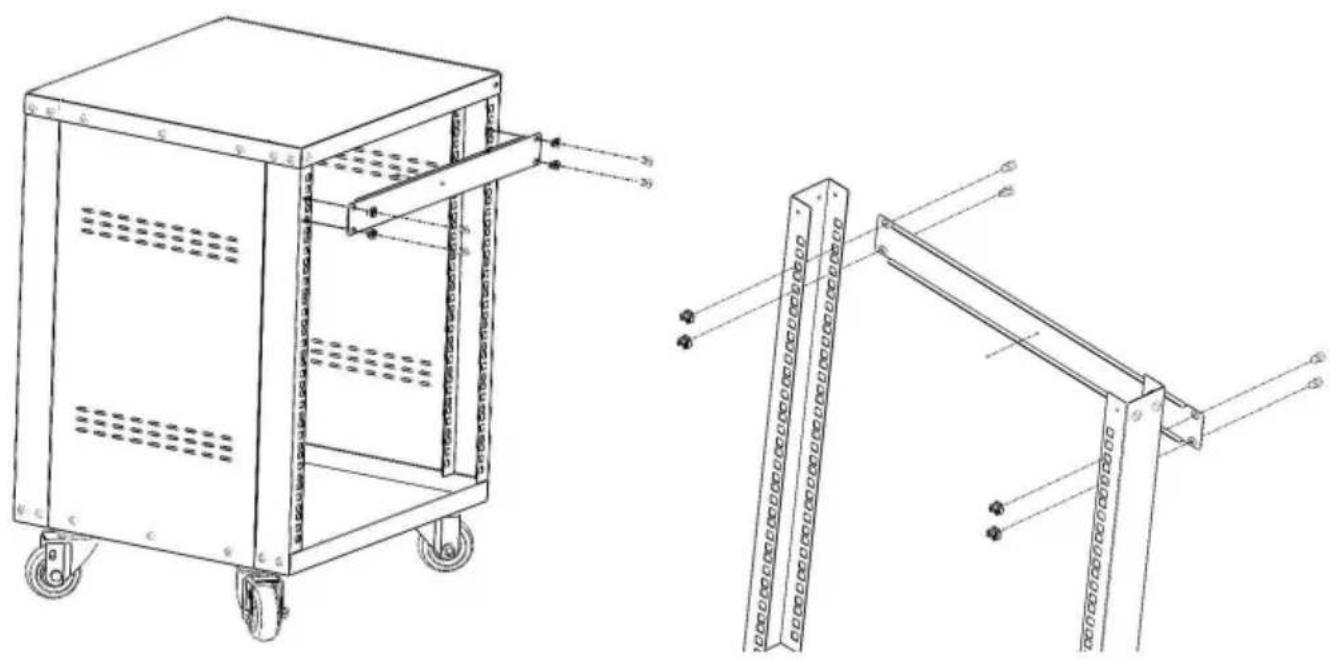

1. Umieść panel zaślepiający 1U na stojaku. Zabezpiecz za pomocą 4 szt. nakrętek klatkowych M6 i 4 szt. śrub krzyżowych M6*12. Patrz rysunek 5.

Użyj dołączonych nakrętek klatkowych i śrub M6, aby zainstalować sprzęt w szafie serwerowej do montażu na ścianie.

1. Wóż skrzydełko (bok) nakrętki klatkowej M6 z tyłu odpowiedniego otworu na nakrętkę klatkowa
2. Dociśnij ręcznie lub za pomocą narzędzia do nakrętek klatkowych, aby włożyć drugie skrzydełko nakrętki klatkowej M6 w żądany otwór na nakrętkę klatkową.

3. Powtórz kroki 1 i 2, aby włożyć żądaną liczbę nakrętek klatkowych dla danego zastosowania.

4. Dopasuj otwory montażowe w urządzeniu do nakrętek klatkowych M6 zamontowanych w krokach 1-3.

5. Wkręć śruby M6. Powtarzaj tę czynność, aż zostanie przygotowana żądana liczba śrub M6.

6. Dokręć śruby za pomocą śrubokręta krzyżakowego.
