Tipo di prodotto	Armadio server mobile (mobile di stoccaggio)
Marca	Vevor
Modello	SPT-605-12
Capacità	12U (unità rack standard)
Dimensioni approssimative	Altezza: 53 cm, Larghezza: 60 cm, Profondità: 60 cm
Peso approssimativo	20 kg
Materiale principale	Acciaio
Colore	Nero
Ruote	4 ruote girevoli con freni
Funzioni principali	Stoccaggio e montaggio di apparecchiature server da 19 pollici, mobilità grazie alle ruote
Contenuto della confezione	Pannello superiore, pannello inferiore, supporti angolari (4), pannelli laterali (2), pannello cieco 1U, ruote (4), viti e dadi
Montaggio	Richiede 2 persone, cacciavite a croce e chiave da 14 mm
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Assicurare una distribuzione uniforme del carico. Non superare la capacità di carico massima (stima 100 kg).
Ricambi e riparabilità	Ruote, viti e dadi disponibili come ricambi. Contattare il supporto Vevor.
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support
Supporto tecnico	www.vevor.com/support

Domande frequenti - SPT-605-12 Vevor

Come assemblare l'armadio server Vevor SPT-605-12?

L'assemblaggio richiede due persone. Fissare prima le ruote al pannello inferiore con una chiave da 14 mm, quindi montare i supporti angolari, i pannelli laterali, il pannello superiore e infine il pannello cieco 1U. Utilizzare un cacciavite a croce per le viti M5 e M6. Vedere lo schema nel manuale.

Quali sono le dimensioni esatte del SPT-605-12?

Le dimensioni approssimative sono: altezza 53 cm (12U), larghezza 60 cm, profondità 60 cm. Le dimensioni esatte sono indicate nel manuale scaricabile.

Qual è il peso massimo supportato dall'armadio?

La capacità di carico massima non è specificata nel testo, ma per un armadio 12U in acciaio, è generalmente di circa 100 kg, da distribuire uniformemente.

Come installare un'apparecchiatura nel rack?

Utilizzare i dadi a gabbia M6 forniti: inserire l'ala sul retro del foro, quindi allineare l'apparecchiatura e avvitare con le viti M6 a croce. Stringere con un cacciavite.

Le ruote sono frenate?

Sì, le ruote girevoli sono dotate di freni per garantire la stabilità dell'armadio una volta posizionato.

Posso usare questo mobile di stoccaggio per altro che server?

Sì, può servire come stoccaggio per qualsiasi apparecchiatura standard da 19 pollici o come scaffale robusto. Assicurarsi di non superare la capacità di carico.

Come pulire l'armadio?

Utilizzare un panno morbido e asciutto per spolverare. Per le macchie, un po' di acqua saponata poi asciugare. Evitare prodotti corrosivi.

Dove trovare il manuale d'uso completo?

Il manuale completo in formato PDF è disponibile gratuitamente su notice-facile.com e sul sito di supporto Vevor (www.vevor.com/support).

L'armadio viene fornito con istruzioni di montaggio?

Sì, un manuale di montaggio illustrato è incluso nella confezione. Dettaglia ogni passaggio con schemi.

Come contattare il supporto tecnico Vevor?

Vai su www.vevor.com/support per accedere al supporto tecnico e al certificato di garanzia elettronico.

MANUALE UTENTE SPT-605-12 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

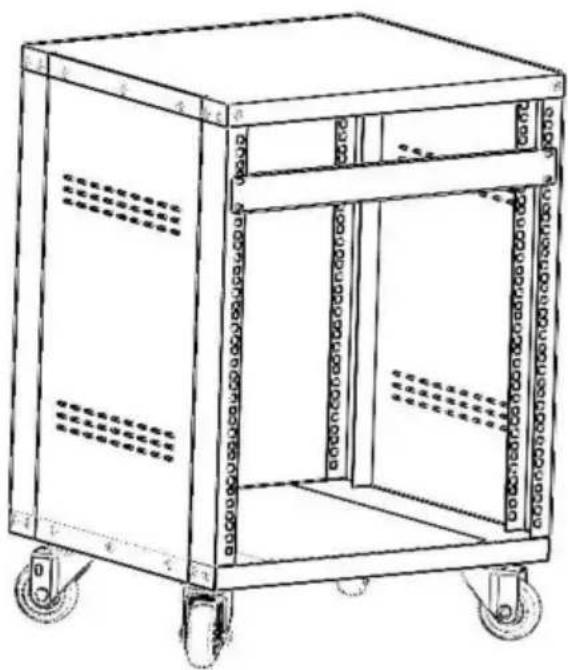

Armadio rack per server su ruote

Modello: SPT-605-12

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Armadio rack per server su ruote

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

SCHEMA PRODOTTO

SPECIFICA DA

inferiore Supporto x4

angolare Pannello laterale x2

ÿ Pannello cieco 1U x1

ÿ Ruote x4

DATI DI SPECIFICA

SPECIFICA DA

ÿ Due persone (per il montaggio)

ÿ Cacciavite elettrico con testa a croce x 1 ÿ

Chiave da 14 mm (il pacchetto delle parti è incluso)

INSTALLAZIONE SERVER IN RACK

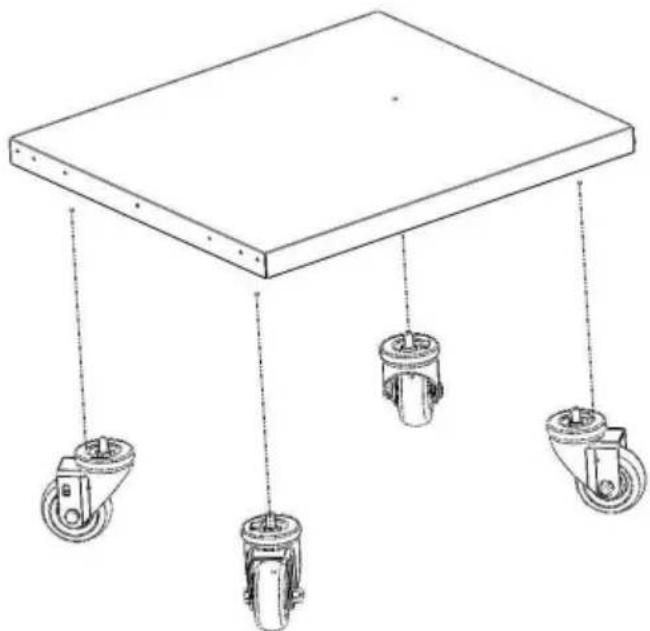

1. Posizionare le rotelle sul fondo del pannello inferiore, avvitarle con i dadi inferiori del rack. Stringerle con una chiave da 14 mm. Vedere Figura 1.

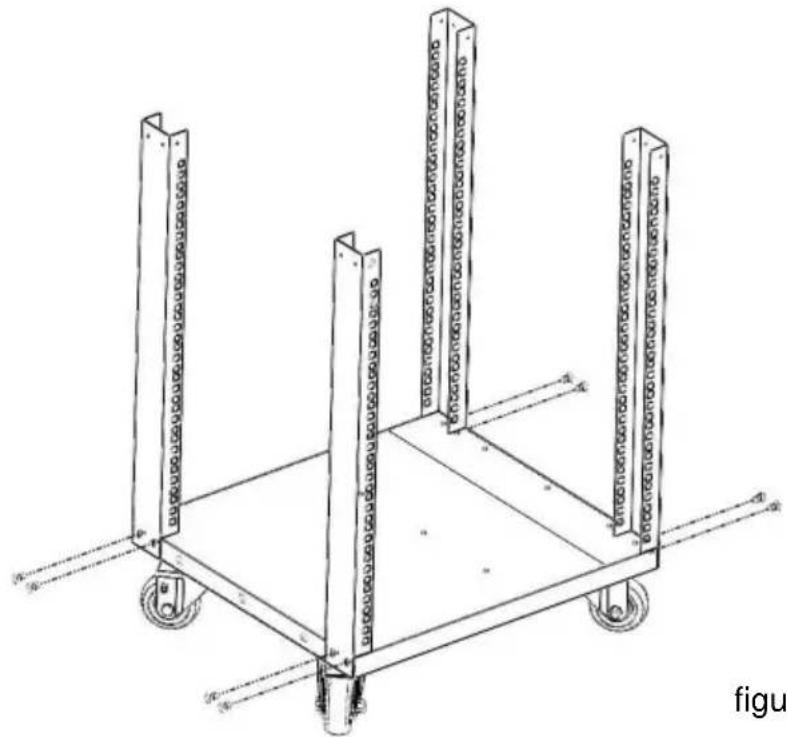

1. Allineare il supporto angolare con il pannello inferiore, fissarlo con 2 viti a testa a croc M5 mediante un cacciavite elettrico. Quindi adottare lo stesso passaggio per fissare il resto del supporto angolare 3 pezzi. Vedere Figura 2.

Note: durante il montaggio, è necessario notare la direzione del supporto angolare, assicurarsi che i fori di montaggio verticali siano allineati.

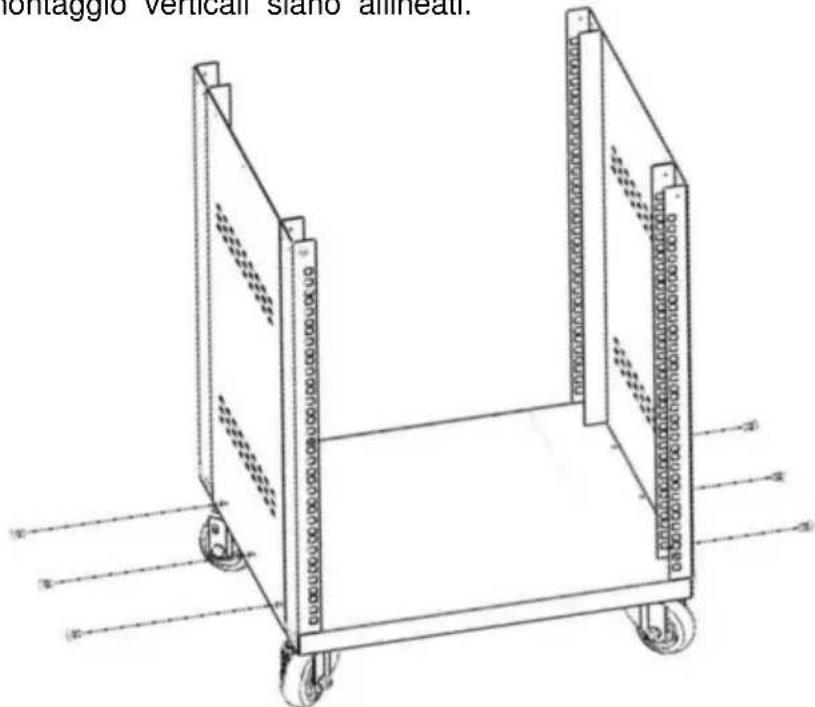

1. Allineare il pannello laterale con il pannello inferiore, fissarlo con 3 viti a testa a croce M5 mediante un cacciavite elettrico. Quindi adottare lo stesso passaggio per fissare un altro pannello laterale. Vedere la Figura 3.

Note: durante il montaggio, è necessario notare la direzione del pannello laterale, assicurarsi che i fori di montaggio verticali siano allineati.

Figura 3

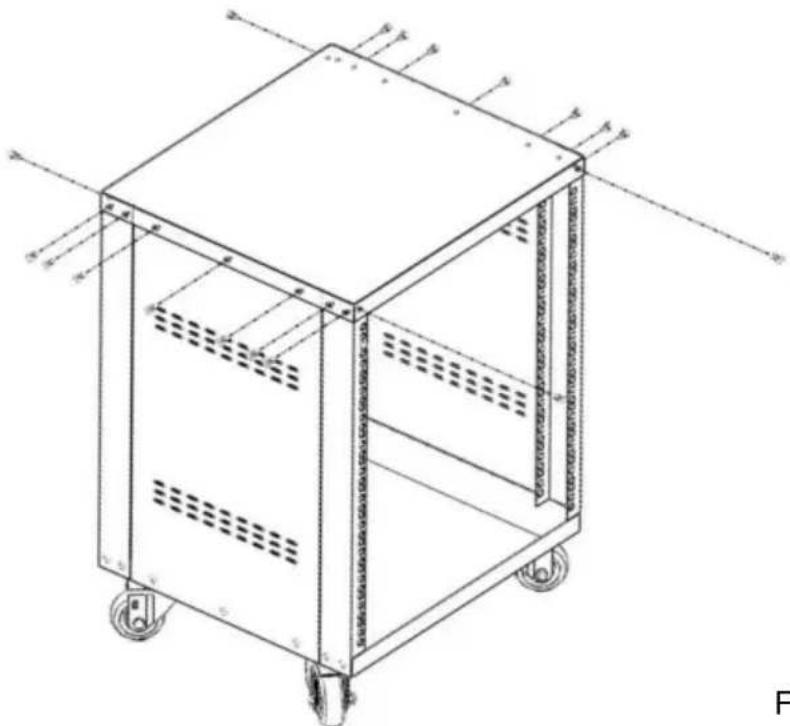

1. Posizionare il pannello superiore sulla parte superiore del rack, allineare il pannello superiore con il supporto angolare e il pannello laterale, fissarlo con 18 viti a testa a croce M5 mediante un cacciavite elettrico. Vedere Figura 4.

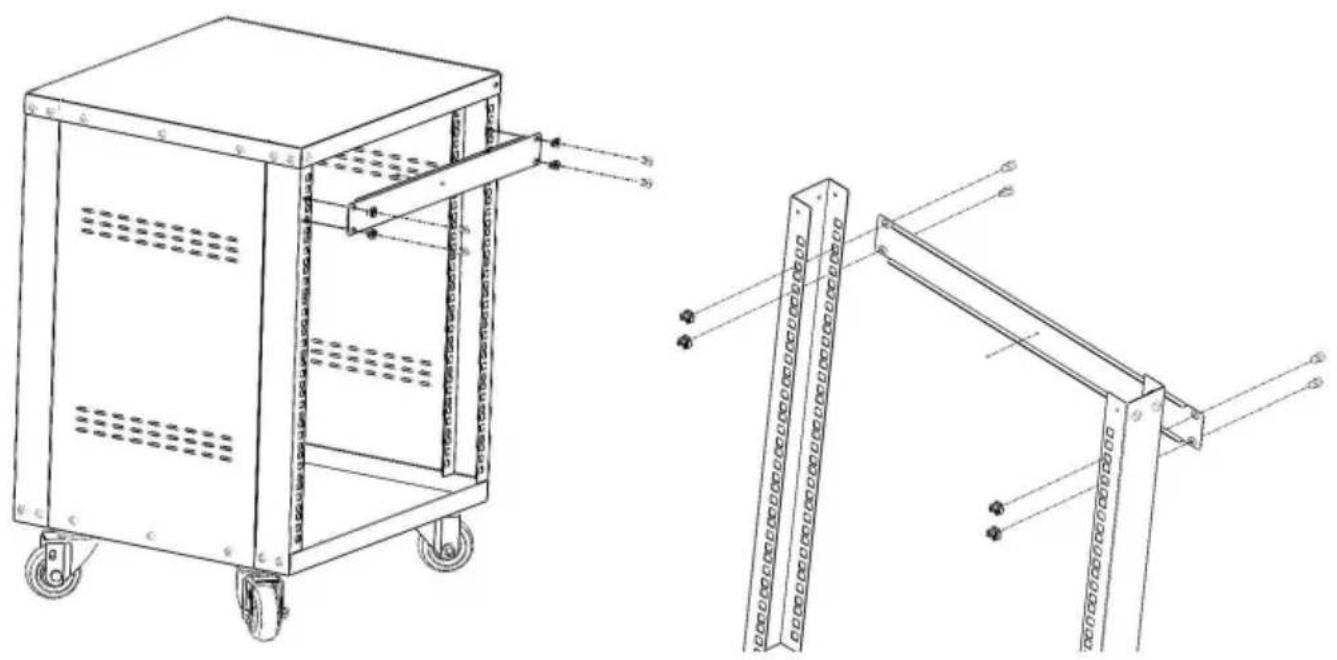

1. Posizionare il pannello cieco 1U sul rack. Fissare con i 4 dadi a gabbia M6 e le 4 viti a testa a croce M6*12. Vedere Figura 5.

Utilizzare i dadi a gabbia M6 e le viti inclusi per installare l'apparecchiatura nel rack del server con montaggio a parete.

1. Inserire l'aletta (lato) di un dado in gabbia M6 nella parte posteriore del foro del dado in gabbia desiderato.
2. Applicare pressione manualmente o con lo strumento per dadi a gabbia per inserire la seconda ala del dado a gabbia M6 nel foro desiderato.

3. Ripetere i passaggi 1 e 2 per inserire il numero di dadi in gabbia desiderato per l'applicazione.

4. Allineare i fori di montaggio nell'apparecchiatura con i dadi a gabbia M6 installati nei passaggi 1-3.

5. Infilare una vite M6, ripetere l'operazione fino a quando non è stato preparato il numero desiderato di viti M6.

6. Stringere le viti,utilizzando un cacciavite a croce.
