MANUALE UTENTE SPT-605-16 Vevor

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

ÿ Due persone (per il montaggio) ÿ

Cacciavite elettrico a croce (venduto separatamente) x 1 y Chiave

inglese da 14 mm (la confezione incluqzezizi)

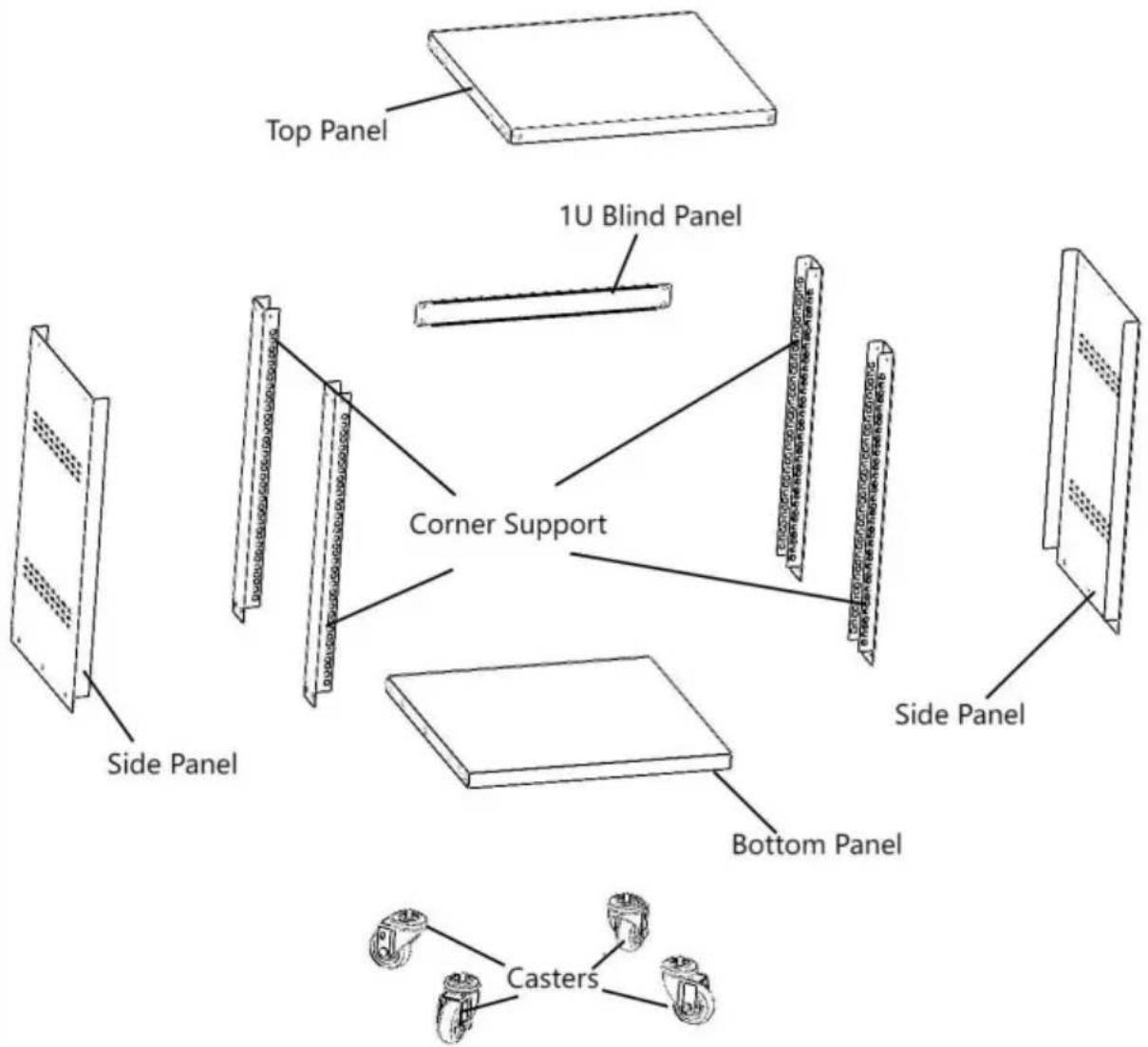

INSTALLAZIONE RACK SERVER

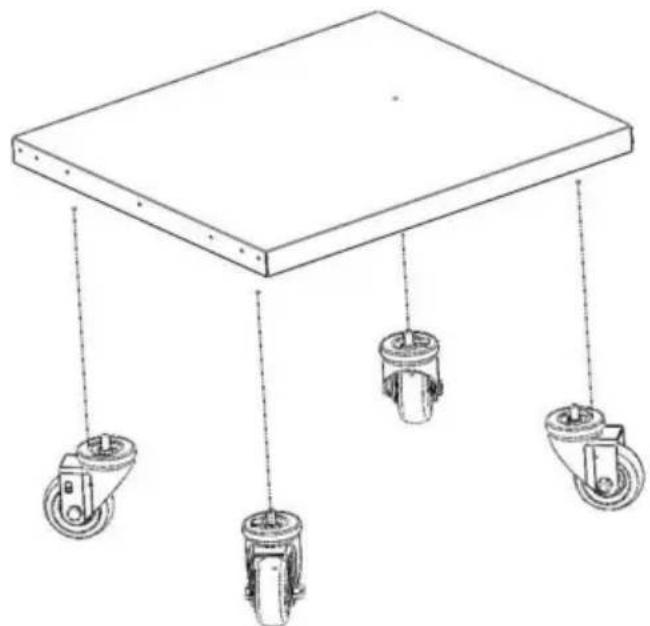

1. Posizionare le rotelle (6) sul fondo del pannello inferiore (2), avvitarle con i dadi inferiori del rack (suggerimento: prima bloccare la rotella, poi avvitarla sul dado inferiore del rack sarà più facile). Stringerle con una chiave da 14 mm. Vedere Figura

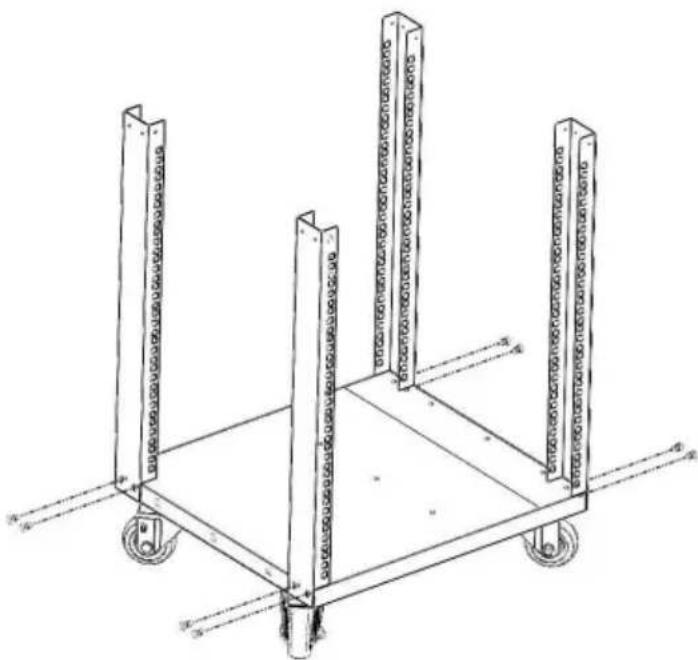

1. Allineare il supporto angolare (3) con il pannello inferiore (2), fissare con 2 viti di fissaggio M5 (7) mediante un cacciavite elettrico, quindi adottare lo stesso passaggio per fissare il resto dei 3 supporti angolari (3). Vedere Figura 2.

Note: durante il montaggio, prestare attenzione alla direzione del supporto angolare e assicurarsi che i fori di montaggio verticali siano allineati. Assicurarsi che il lato con la scala numerica sia rivolto verso l'esterno.

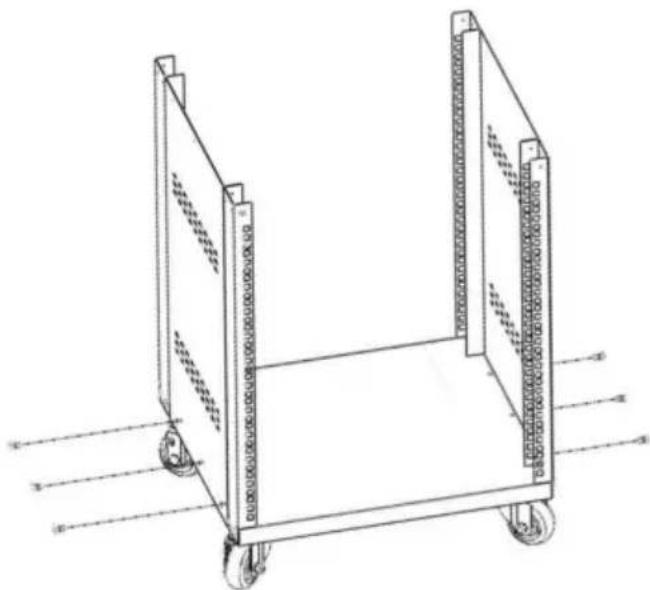

1. Allineare il pannello laterale (4) con il pannello inferiore (2), fissare con 3 viti di fissaggio M5 (7) mediante un cacciavite elettrico. Quindi adottare lo stesso passaggio per fissare un altro pannello laterale (4). Vedere Figura 3.

Note: durante il montaggio, prestare attenzione alla direzione del pannello laterale e assicurarsi che i fori di montaggio verticali sialioeati.

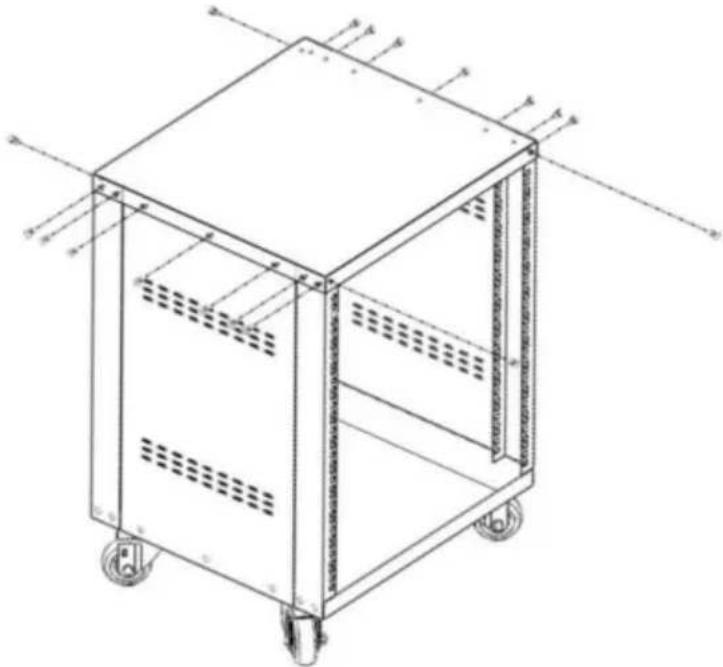

1. Posizionare il pannello superiore (1) sulla parte superiore del rack, allineare il pannello superiore con il supporto angolare (3) e il pannello laterale (4), fissare con 18 viti di fissaggio M5 (7) mediante un cacciavite elettrico. Vedere Figura

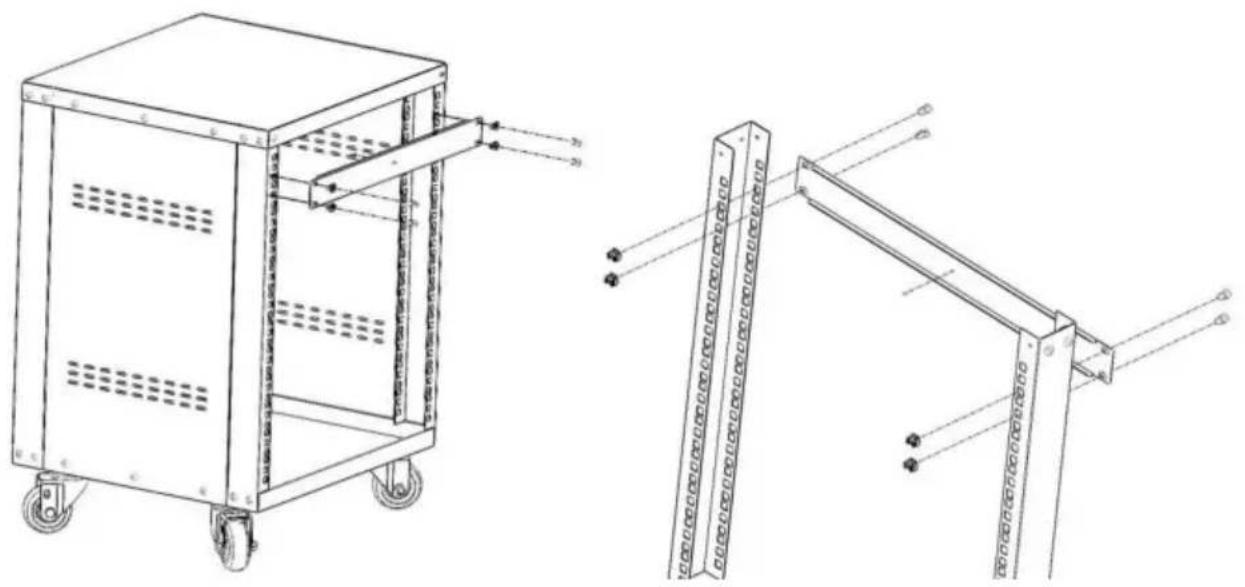

1. Posizionare il pannello cieco 1U (5) sul rack. Fissare con 4 dadi a gabbia M6 (8) e 4 viti a croce M6*12 (9). Vedere Figura 5.

Utilizzare i dadi a gabbia M6 (8) e le viti a testa cava M6*12 (9) inclusi per installare l'apparecchiatura nel rack del server da montare a parete.

1. Inserire l'aletta (lato) di un dado a gabbia M6 (8) nella parte posteriore del foro del dado a gabbia desiderato.
2. Applicare pressione manualmente o con l'apposito utensile per dadi in gabbia, per inserire la seconda ala del dado in gabbia M6 (8) nel foro desiderato.

3. Ripetere i passaggi 1 e 2 per inserire il numero di dadi in gabbia desid'applizione.

4. Allineare i fori di montaggio nell'apparecchiatura con i dadi a gabbia M6 (8) installati nei passaggi da 1 a 3.

5. Infilare le viti a testa svasata M6*12 (9), ripetere l'operazione fino a quando non è stato preparato il numero desiderato di viti a testa svasata M6*12 (9).

6. Stringere le viti utilizzando un cacciavite a croce.

Video diinstallazione
