BRUKSANVISNING SPT-605-16 Vevor

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för våprodukt.

Varning – För att minska risken för skador måste användaren läsa instruktionsmanualen noggrant.

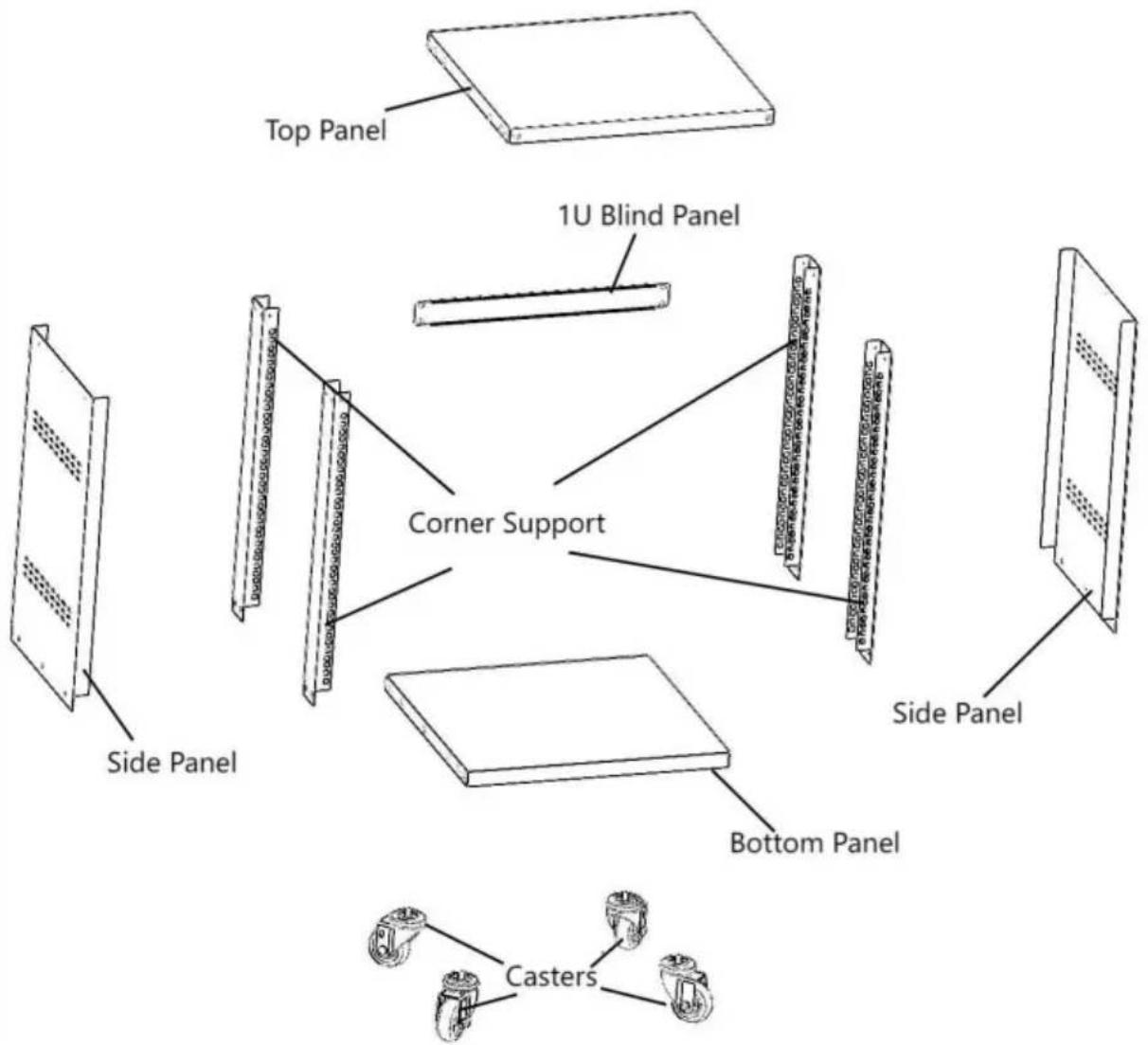

PRODUKTDIAGRAM

ÿ Två personer (för montering) ÿ

Elektrisk Phillips-skruvmejsel (säljs separat) x 1 y 14 mm nyckel (delpaketet ingår)

INSTALLATION AV SERVERRACK

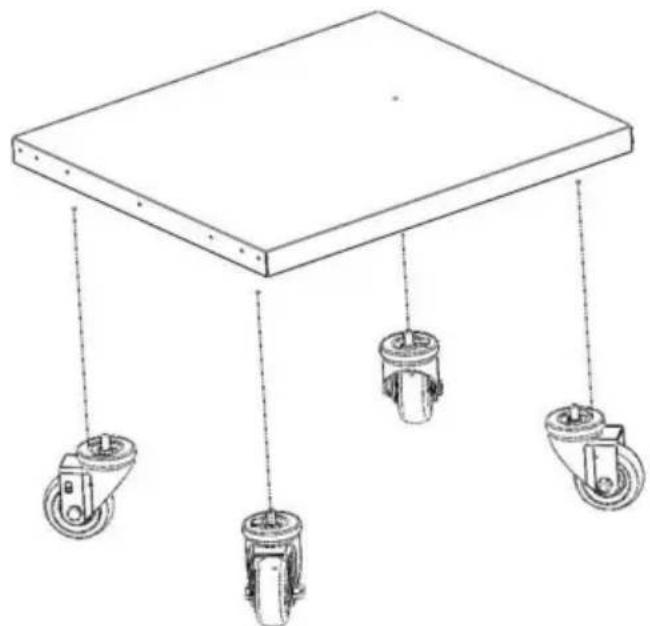

1. Placera hjulen (6) på undersidan av bottenpanelen (2), skruva fast dem med hyllans nedre muttrar (tips: lås först hjulen och skruva sedan fast dem på hyllans nedre mutter. Dra åt dem med en 14 mm nyckel. Se figur 1.

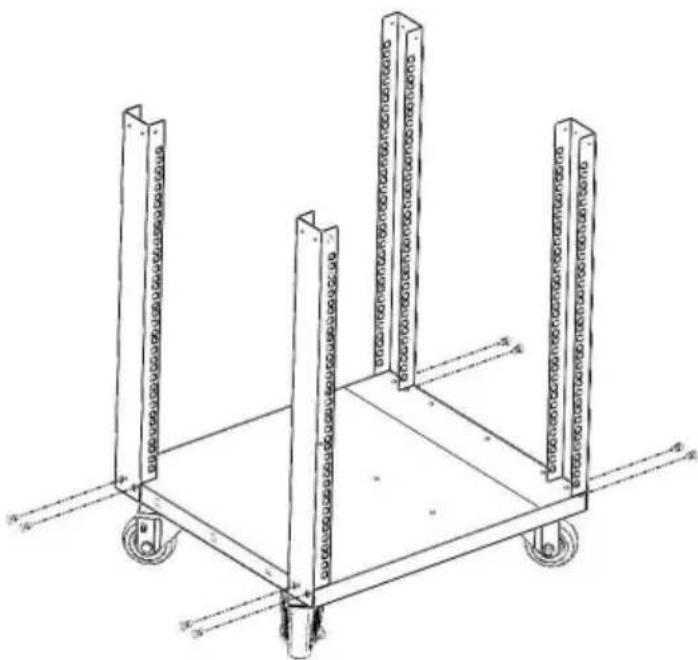

1. Rikta in hörnstödet (3) mot bottenpanelen (2), fäst med 2 st M5-skruvar (7) med en elektrisk skruvmejsel. Gör sedan samma steg för att fästa resten av de 3 st hörnstöden (3). Se figur 2.

Obs: Var uppmärksam på hörnstödets riktning under monteringen. Se till att de vertikala monteringshålen är i linje. Se till att sidan med den numeriska skalan ärtåränd

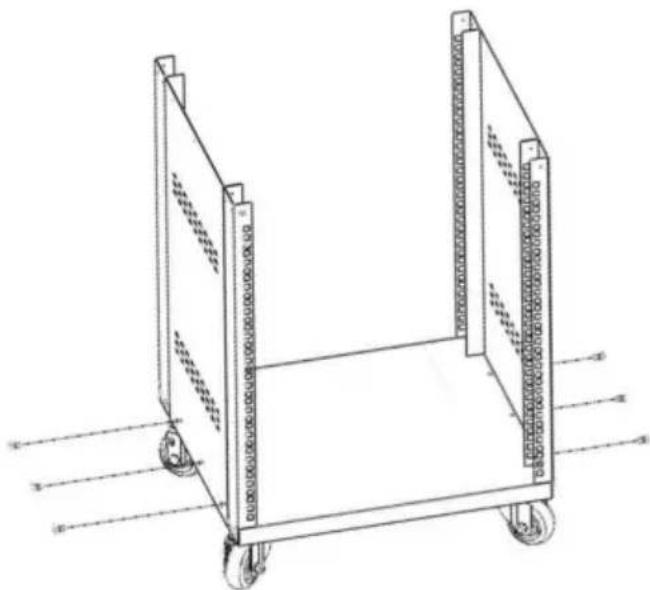

Rikta in sidopanelen (4) med bottenpanelen (2), fäst med 3 st. M5-fästskruvar (7) med en elektrisk skruvmejsel. Gör sedan samma steg för att fästa en annan sidopanel (4). Se figur 3.

Obs: Var uppmärksam på sidopanelens riktning under monteringen. Se till att de vertikala monteringshålen är linje.

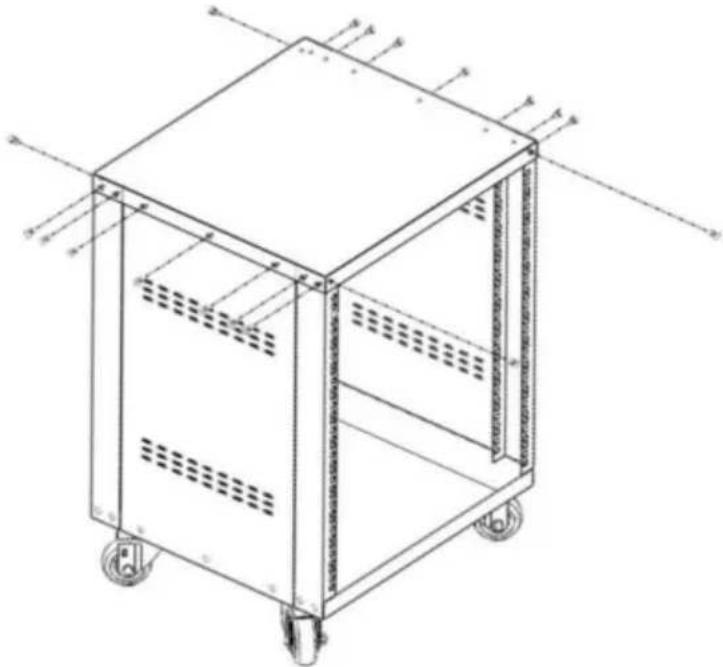

1. Placera topppanelen (1) ovanpå racket. Rikta in topppanelen med hörnstödet (3) och sidopanelen (4). Fäst med 18 st. M5-monteringsskruvar (7) och en elektrisk skruvmejsel. Se figur

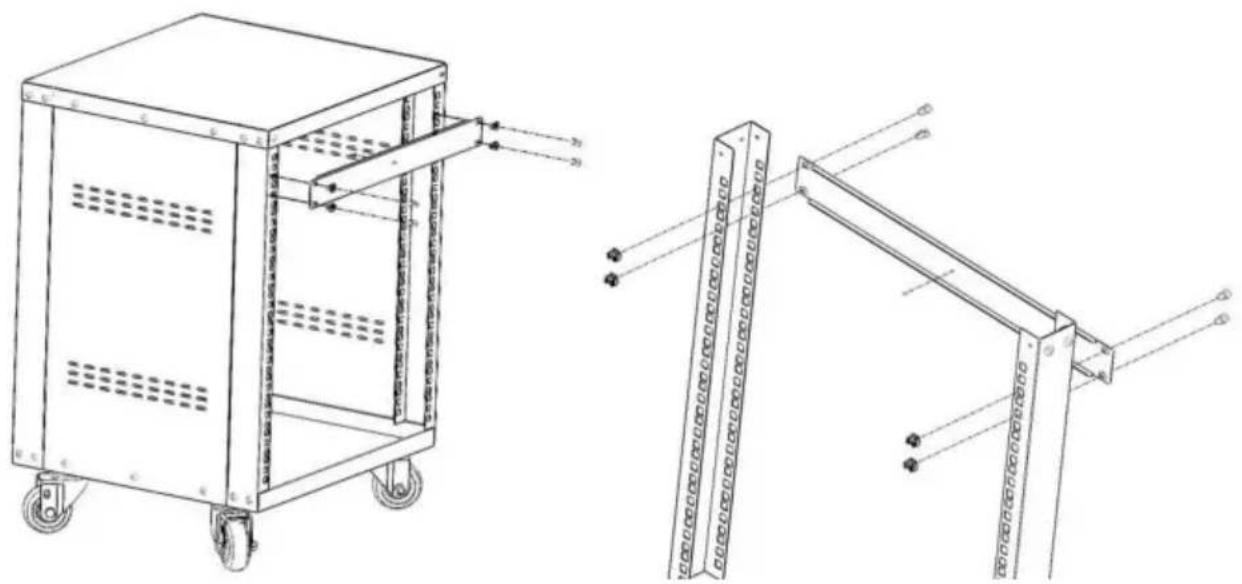

1. Placera 1U-blindpanelen (5) på racket. Fäst med 4 st. M6-korgmuttrar (8) och 4 st. M6*12-kryssskruvar (9). Se figur

Använd de medföljande M6-burmuttrarna (8) och M6*12 korsskruvarna (9) för att installera utrustningen i det väggmonterade serverracket.

1. Sätt in vingen (sidan) på en M6-burmutter (8) i baksidan av önskat burmutterhål.
2. Tryck för hand eller med burmutterverktyget för att sätta in den andra vingen på M6-burmuttern (8) i önskat burmutterhål.

3. Upprepa steg 1 och 2 för att sätta i önskat antal korgmutapplikationen.

4. Rikta in monteringshålen i utrustningen med M6-korgmuttrarna (8) som monterades i steg 1–3.

5. Gänga in en M6*12 korsskruv (9). Upprepa tills önskat antal M6*12 korsskruvar (9) har förberetts.

6. Dra åt skruvarna med etjärnskruvmejsel.

Installationsvideo
