Produkttyp	Serverschrank mit Rollen
Marke	Vevor
Modell	SPT-605-16
Montagekapazität	16U
Material	Stahl
Farbe	Schwarz
Rollen	4 schwenkbare Rollen mit Bremsen
Gewicht	ca. 25 kg
Lieferumfang	Obere, untere, seitliche Paneele, Eckstützen, Rollen, M5-Schrauben, M6-Schrauben, Käfigmuttern, 14-mm-Schlüssel
Benötigte Werkzeuge	Kreuzschlitz-Elektroschrauber (nicht enthalten), 14-mm-Schlüssel
Empfohlene Personenzahl	2 Personen für den Zusammenbau
Schraubentyp	M5 (Montage), M6 (Gerätemontage)
Norm	Kompatibel mit 19-Zoll-Racks
Verwendung	Installation von Netzwerkgeräten, Servern
Pflege und Reinigung	Mit einem trockenen Tuch reinigen
Sicherheit	Bedienungsanleitung vor Gebrauch sorgfältig lesen
Ersatzteile und Reparierbarkeit	Ersatzteile verfügbar (Rollen, Schrauben, Muttern), vom Benutzer reparierbar
Höhe	16U (ca. 72 cm)
Tiefe	ca. 600 mm
Breite	ca. 600 mm

Häufig gestellte Fragen - SPT-605-16 Vevor

Wie baue ich den Serverschrank zusammen?

Befolgen Sie die Schritte in der Anleitung: Befestigen Sie die Rollen mit einem 14-mm-Schlüssel am unteren Paneel, montieren Sie dann die Eckstützen und Seitenpaneele mit M5-Schrauben mit einem elektrischen Schraubendreher. Befestigen Sie das obere Paneel, dann die Blindpaneele und die Geräte mit M6-Käfigmuttern und M6-Schrauben.

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen einen Kreuzschlitz-Elektroschrauber (nicht enthalten) und einen 14-mm-Schlüssel (enthalten).

Wie viele Personen werden für die Montage benötigt?

Es wird empfohlen, zwei Personen zu sein, um die Montage zu erleichtern, insbesondere um die Paneele an Ort und Stelle zu halten.

Wie hoch ist dieses Rack in U?

Dieses Modell hat eine Kapazität von 16U, also eine Höhe von etwa 72 cm.

Kann ich nicht standardmäßige Geräte montieren?

Dieses Rack ist für Geräte im 19-Zoll-Format ausgelegt. Für nicht standardmäßige Geräte können Adapter oder Montageplatten erforderlich sein.

Wie installiere ich die Rollen?

Setzen Sie die Rollen unter das untere Paneel, schrauben Sie die unteren Muttern des Racks fest. Es wird empfohlen, zuerst die Rolle zu arretieren, um das Schrauben zu erleichtern, dann mit einem 14-mm-Schlüssel festziehen.

Wie befestige ich die Geräte im Rack?

Verwenden Sie die mitgelieferten M6-Käfigmuttern und Kreuzschlitzschrauben M6x12. Setzen Sie die Käfigmutter in das gewünschte Loch ein, richten Sie das Gerät aus, dann schrauben Sie fest.

Kann ich dieses Rack ohne Rollen verwenden?

Es ist möglich, die Rollen nicht zu installieren, aber das Rack ist dann nicht mobil. Stellen Sie sicher, dass es auf einer stabilen Oberfläche steht, um ein Umkippen zu vermeiden.

Wie reinige ich den Serverschrank?

Reinigen Sie mit einem trockenen, weichen Tuch. Verwenden Sie keine Scheuermittel oder Flüssigkeiten, die die Oberfläche beschädigen könnten.

Was tun, wenn eine Schraube oder ein Teil fehlt?

Kontaktieren Sie den Vevor-Kundendienst. Ersatzteile sind verfügbar. Überprüfen Sie die Teileliste in der Anleitung, um das fehlende Teil zu identifizieren.

BEDIENUNGSANLEITUNG SPT-605-16 Vevor

Server-Rack-Schrank auf Rollen

Modell: SPT-605-12/SPT-605-16

VEVOR

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

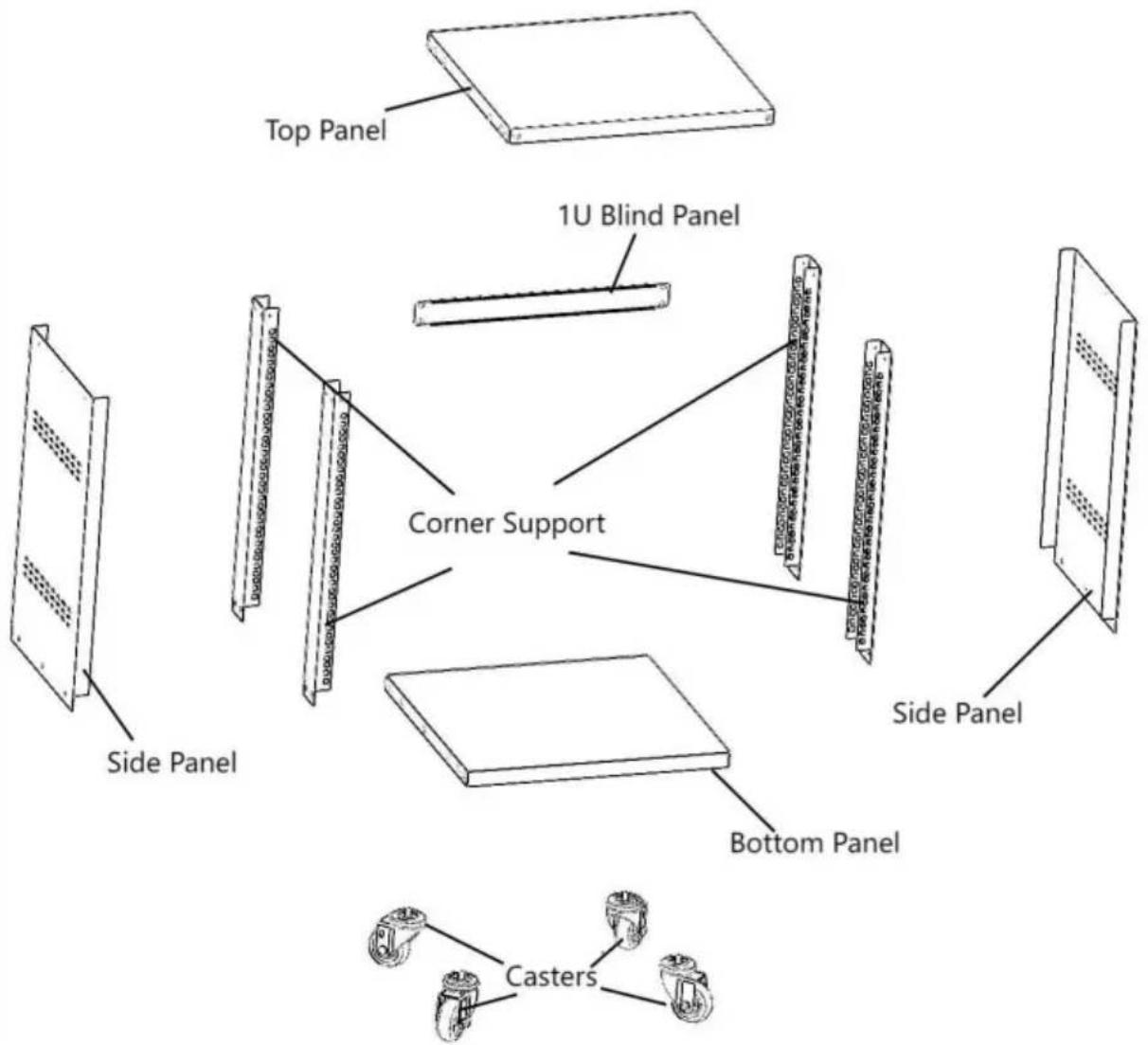

PRODUKTDIAGRAMM

Zwei Personen (für die Montage) und ein elektrischer Kreuzschlitzschraubendreher (separat erhältlich) sind erforderlich.

Ein 14-mm-Schraubenschlüssel ist im Teilepaket enthalten.

Server-Rack-Installation

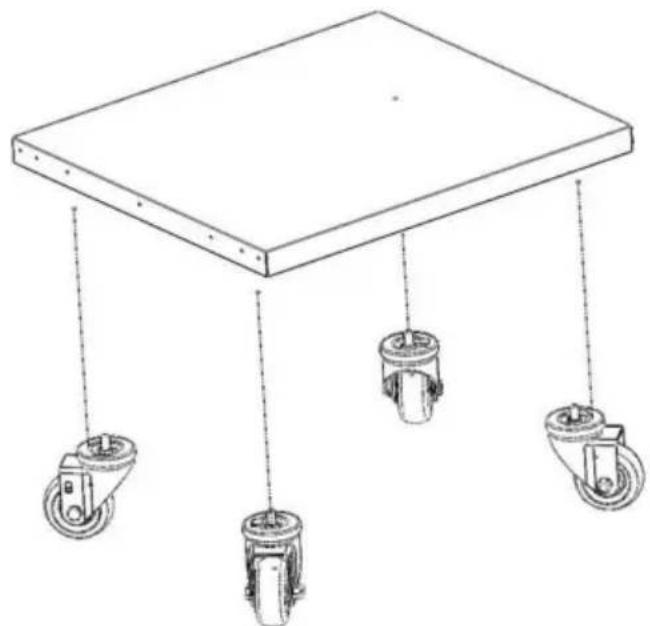

Platzieren Sie die Rollen (6) an der Unterseite der Bodenplatte (2) und schrauben Sie sie mit den unteren Muttern des Racks fest. (Tipp: Zuerst die Rolle feststellen und dann auf die untere Mutter des Racks schrauben, das ist einfacher.) Ziehen Sie sie mit einem 14-mm-Schraubenschlüssel fest. Siehe Abbildung 1.

1. Platzieren Sie die Rollen (6) an der Unterseite der Bodenplatte (2) und schrauben Sie sie mit den unteren Muttern des Racks fest (Tipp: Zuerst die Rolle feststellen und dann auf die untere Mutter des Racks schrauben, das ist einfacher). Ziehen Sie sie mit einem 14-mm-Schraubenschlüssel fest. Siehe Abbildung 1.

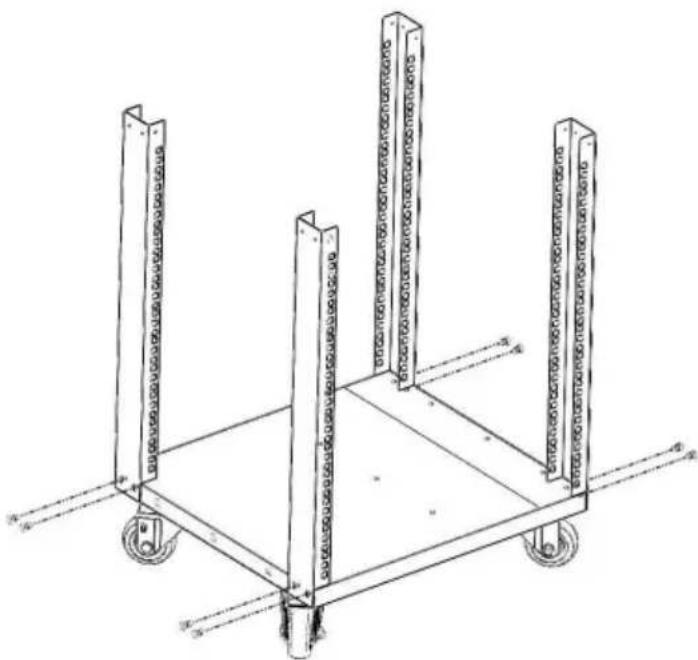

1. Richten Sie die Eckstütze (3) an der Bodenplatte (2) aus und befestigen Sie sie mit zwei M5-Montageschrauben (7) mithilfe eines elektrischen Schraubendrehers. Führen Sie dann die gleichen Schritte aus, um die restlichen drei Eckstützen (3) zu befestigen. Siehe Abbildung 2.

Hinweise: Achten Sie bei der Montage auf die Richtung der Eckstützen und stellen Sie sicher, dass die vertikalen Montagelöcher ausgerichtet sind. Stellen Sie sicher, dass die Seite mit der numerischen Skala nach außen zeigt.

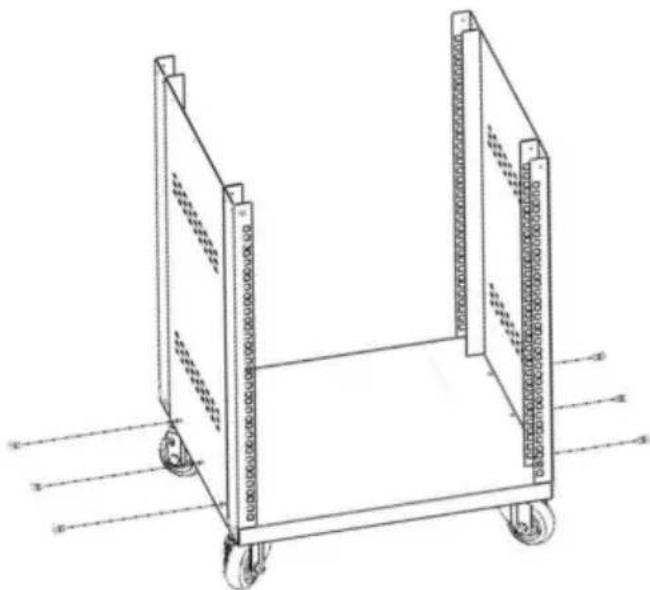

2 3. Richten Sie die Seitenwand (4) an der Bodenwand (2) aus und befestigen Sie sie mit 3 M5-Montagebefestigungsschrauben (7) mithilfe eines elektrischen Schraubendrehers. Führen Sie dann dieselben Schritte aus, um eine weitere Seitenwand (4) zu befestigen. Siehe Abbildung 3.

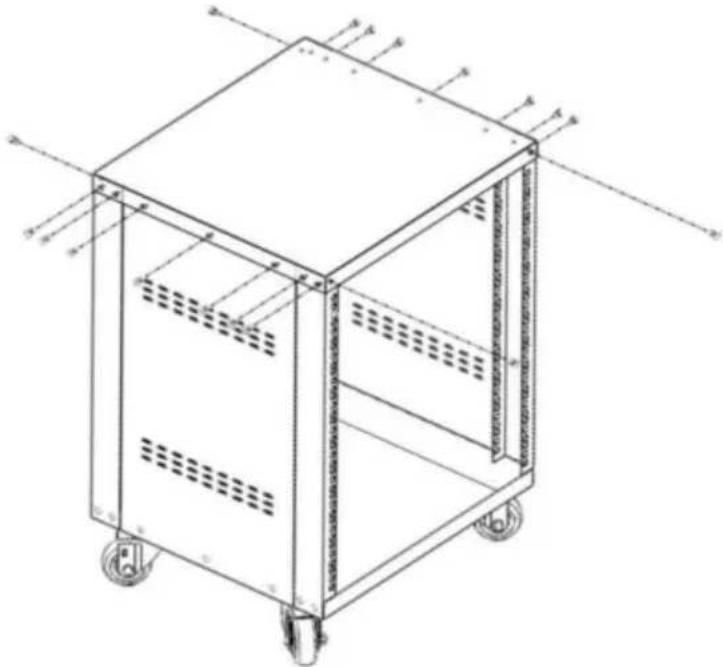

1. Legen Sie die obere Platte (1) auf die Oberseite des Racks, richten Sie die obere Platte an der Eckstütze (3) und der Seitenplatte (4) aus und befestigen Sie sie mit 18 M5-Montagebefestigungsschrauben (7) mit einem elektrischen Schraubendreher. Siehe Abbildung 4.

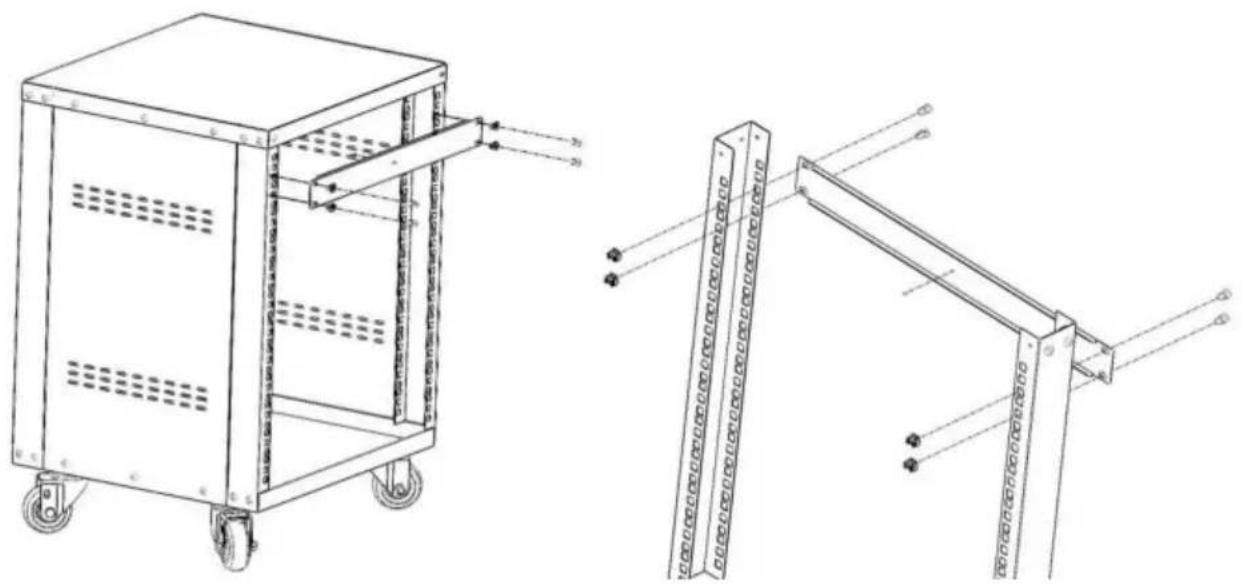

4 5. Platzieren Sie die 1U-Blindplatte (5) auf dem Rack. Befestigen Sie sie mit den 4 M6-Käfigmuttern (8) und 4 M6*12-Kreuzschlitzschrauben (9). Siehe Abbildung 5.

Verwenden Sie die mitgelieferten M6-Käfigmuttern (8) und M6*12-Kreuzschlitzschrauben

(9), um Geräte im Server-Rack zur Wandmontage zu installieren.

1. Stecken Sie den Flügel (die Seite) einer M6-Käfigmutter (8) in die Rückseite des gewünschten Käfigmutterlochs.
2. Üben Sie mit der Hand oder mit dem Käfigmutternwerkzeug Druck aus, um den zweiten Flügel der M6-Käfigmutter (8) in das gewünschte Käfigmutterloch einzusetzen.
3. Wiederholen Sie die Schritte 1 und 2, um die gewünschte Anzahl an Käfigmuttern für die Anwendung einzusetzen.
4. Richten Sie die Montagelöcher im Gerät mit den in den Schritten 1-3 installierten M6-Käfigmuttern (8) aus.
5. Schrauben Sie eine M6*12-Kreuzschlitzschraube (9) ein. Wiederholen Sie den Vorgang, bis die gewünschte Anzahl an M6*12-Kreuzschlitzschrauben (9) vorbereitet ist.
6. Ziehen Sie die Schrauben mit einem Kreuzschlitzschraubendreher fest.
