GEBRUIKSAANWIJZING SPT-605-16 Vevor

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor onsproduct.

Waarschuwing: om het risico op letsel te verminderen, dient de gebruiker de gebruiksaanwijzing zorgvuldig te lezen.

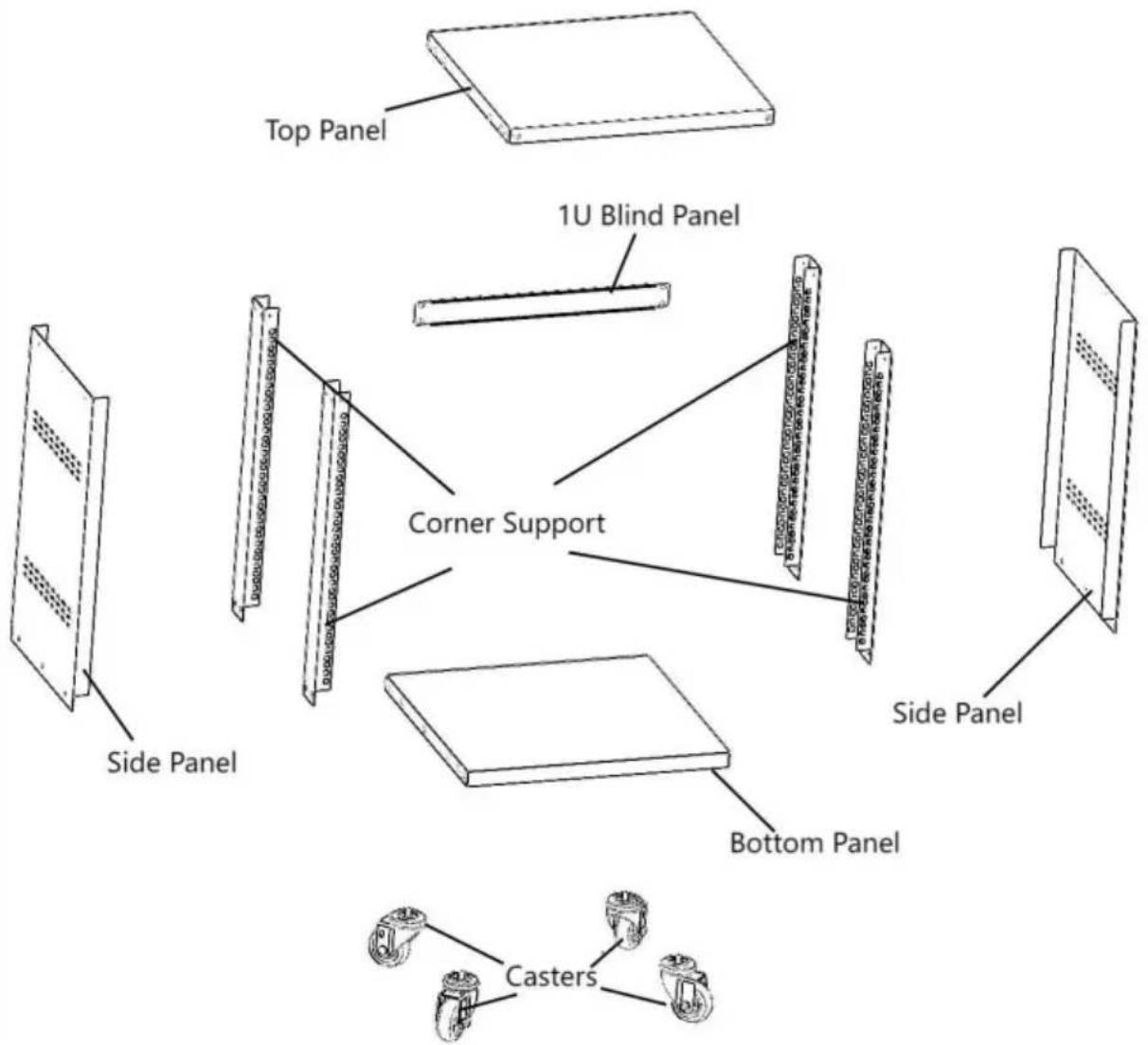

PRODUCTDIAGRAM

Elektrische kruiskopschroevendraaier (apart verkrijgbaar) x 1 y 14 mm steeksleutel (in het onderdelenpakketnbegrepen)

SERVER RACKINSTALLATIE

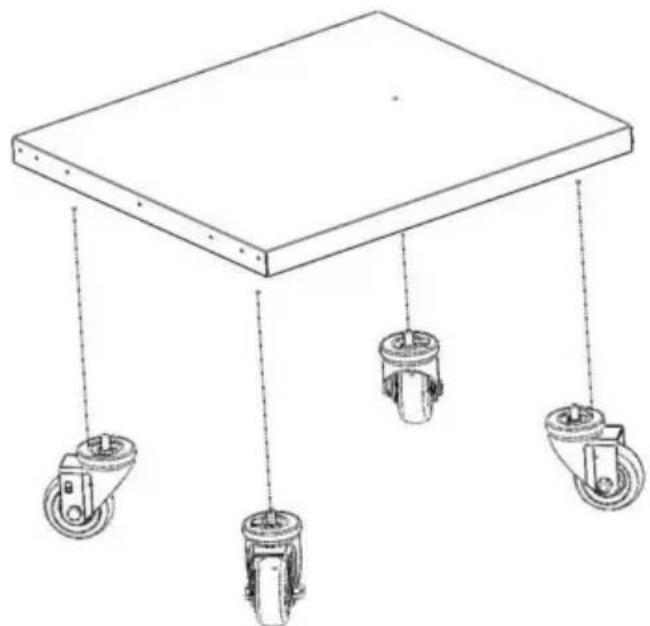

1. Plaats de wieltjes (6) aan de onderkant van het onderste paneel (2), schroef ze vast met de onderste moeren van het rek (tip: vergrendel eerst het wieltje en schroef ze dan vast aan de onderste moer van het rek, dat is makkelijker). Draai ze vast met een 14 mm sleutel. Zie afbeelding

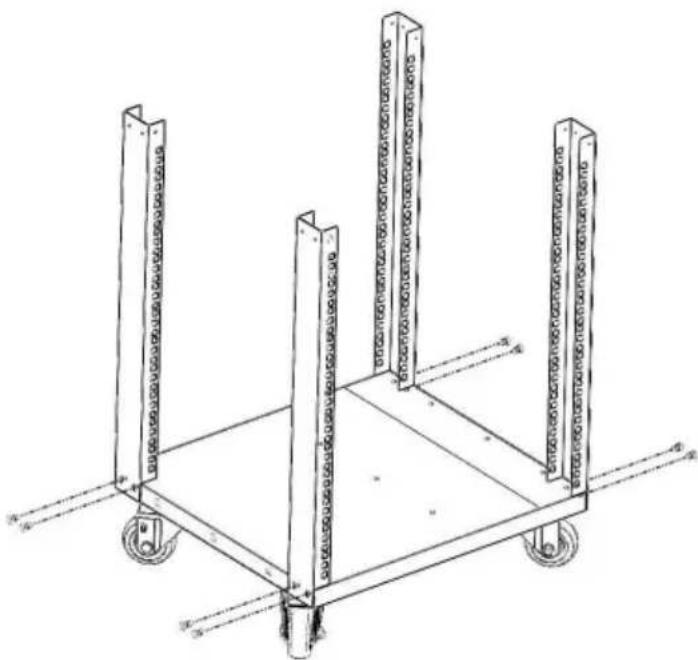

1. Lijn de hoekondersteuning (3) uit met het onderste paneel (2), bevestig deze met 2 M5-montageschroeven (7) met een elektrische schroevendraaier. Volg dezelfde stappen om de rest van de 3 hoekondersteuningen (3) te bevestigen. Zie afbeelding 2.

Opmerkingen: Let tijdens de montage op de richting van de hoeksteunen en zorg ervoor dat de verticale montagegaten op één lijn liggen. Zorg ervoor dat de zijde met de numerieke schaal naar buitenwijst.

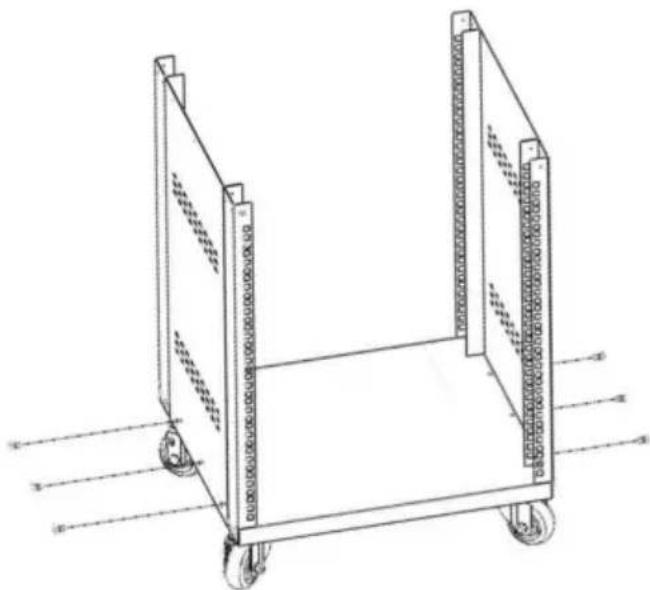

1. Lijn het zijpaneel (4) uit met het onderste paneel (2), bevestig het met 3 M5-montageschroeven (7) met een elektrische schroevendraaier. Volg dezelfde stappen om een ander zijpaneel (4) te bevestigen. Zie Figuur 3.

Opmerking: Let bij de montage op de richting van het zijpaneel en zorg ervoor dat de verticale montagegaten op één lijgen.

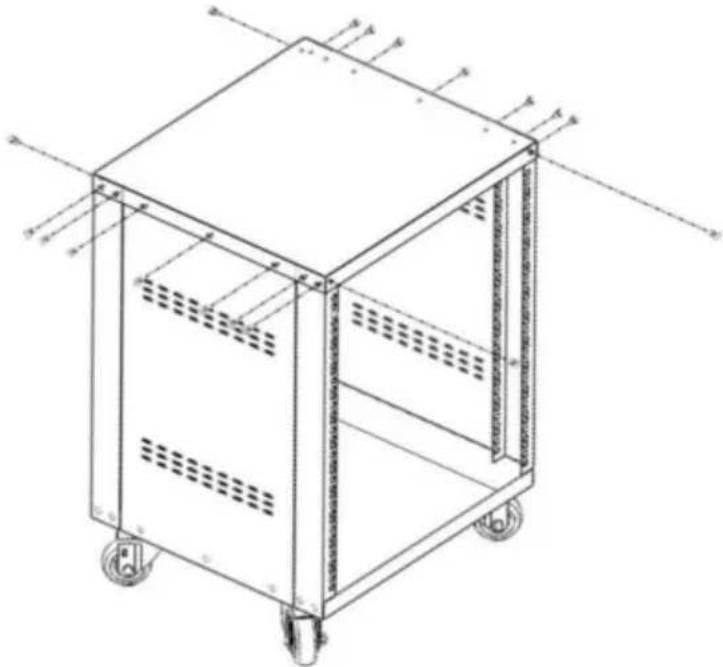

1. Plaats het bovenste paneel (1) bovenop het rek. Lijn het bovenste paneel uit met de hoekondersteuning (3) en het zijpaneel (4). Bevestig het met 18 M5-montageschroeven (7) met een elektrische schroevendraaier. Zie afbeelding

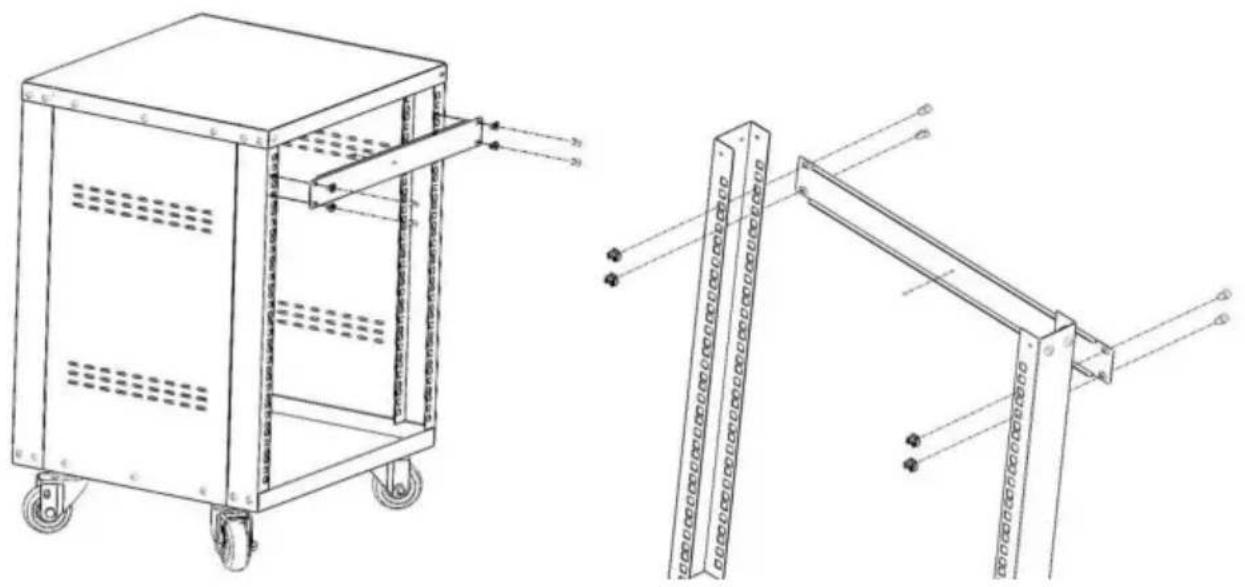

1. Plaats het 1U blindpaneel (5) op het rek. Bevestig met de 4 M6 kooimoeren (8) en 4 M6*12 kruiskopschroeven (9). Zie figuur.

Gebruik de meegeleverde M6 kooimoeren (8) en M6*12 kruiskopschroeven (9) om de apparatuur in het wandgemonteerde serverrack te installeren.

1. Plaats de vleugel (zijkant) van een M6 kooimoer (8) in de achterkant van het gewenste kooimoergat.
2. Oefen met de hand of met het kooimoergereedschap druk uit om de tweede vleugel van de M6-kooimoer (8) in het gewenste kooimoergat te plaatsen.

3. Herhaal stap 1 en 2 om het gewenste aantal kooimoeren voor de toepapstagsse.

4. Lijn de montagegaten in het apparaat uit met de M6 kooimoeren (8) die in stap 1-3 zijn geïnstalleerd.

5. Draai een M6*12 kruiskopschroef (9) vast. Herhaal dit totdat u het gewenste aantal M6*12 kruiskopschroeven (9) hebt voorbereid.

6. Draai de schroeven vast met deuiskopschroevendraaier.

Installatievideo
