Rodzaj produktu	Szafa serwerowa na kółkach
Marka	Vevor
Model	SPT-605-16
Pojemność montażowa	16U
Materiał	Stal
Kolor	Czarny
Kółka	4 obrotowe kółka z hamulcami
Waga	Około 25 kg

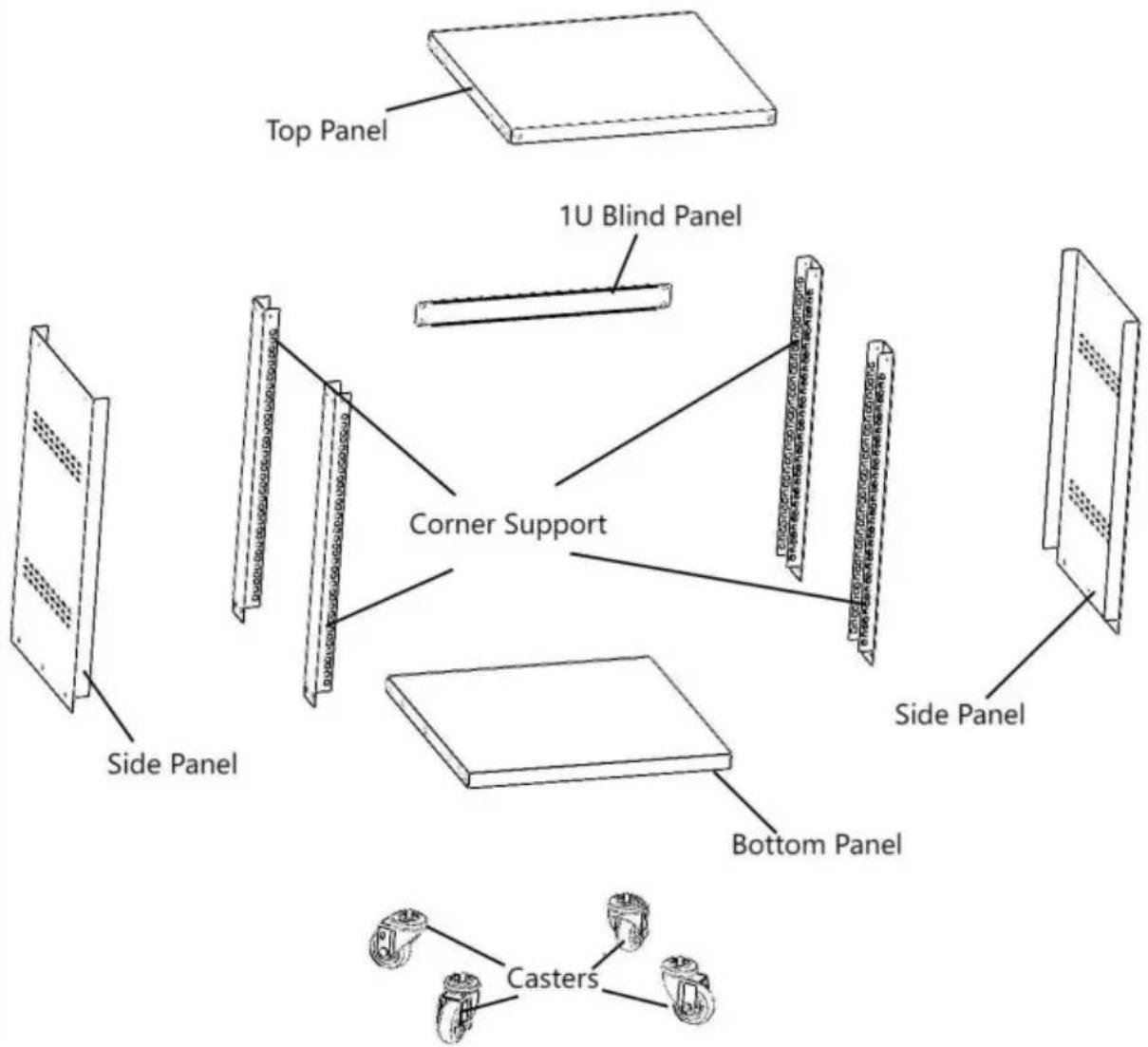

Zawartość opakowania	Panele górny, dolny, boczne, wsporniki narożne, kółka, śruby M5, śruby M6, nakrętki klatkowe, klucz 14 mm
Niezbędne narzędzia	Wkrętarka elektryczna krzyżakowa (nie w zestawie), klucz 14 mm
Zalecana liczba osób	2 osoby do montażu
Rodzaj śrub	M5 (montaż), M6 (montowanie sprzętu)
Norma	Zgodne z szafami 19-calowymi
Zastosowanie	Instalacja sprzętu sieciowego, serwerów
Konserwacja i czyszczenie	Czyścić suchą szmatką
Bezpieczeństwo	Przed użyciem dokładnie przeczytać instrukcję
Części zamienne i możliwość naprawy	Dostępne części (kółka, śruby, nakrętki), naprawa przez użytkownika
Wysokość	16U (około 72 cm)
Głębokość	Około 600 mm
Szerokość	Około 600 mm

Często zadawane pytania - SPT-605-16 Vevor

Jak złożyć szafę serwerową?

Postępuj zgodnie z krokami z instrukcji: przymocuj kółka do dolnego panelu za pomocą klucza 14 mm, następnie zmontuj wsporniki narożne i panele boczne za pomocą śrub M5, używając wkrętarki elektrycznej. Przymocuj górny panel, a następnie panele zaślepiające i sprzęt za pomocą nakrętek klatkowych M6 i śrub M6.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować wkrętarki elektrycznej krzyżakowej (nie w zestawie) oraz klucza 14 mm (w zestawie).

Ile osób jest potrzebnych do montażu?

Zaleca się, aby były to dwie osoby, aby ułatwić montaż, zwłaszcza przytrzymywanie paneli.

Jaka jest wysokość w U tej szafy?

Ten model ma pojemność 16U, czyli wysokość około 72 cm.

Czy mogę zamontować niestandardowy sprzęt?

Ta szafa jest przeznaczona do sprzętu w formacie 19 cali. W przypadku niestandardowego sprzętu mogą być potrzebne adaptery lub płyty montażowe.

Jak zamontować kółka?

Umieść kółka pod dolnym panelem, przykręć dolne nakrętki szafy. Zaleca się najpierw zablokować kółko, aby ułatwić wkręcanie, a następnie dokręć kluczem 14 mm.

Jak zamocować sprzęt w szafie?

Użyj dołączonych nakrętek klatkowych M6 i śrub krzyżakowych M6x12. Włóż nakrętkę klatkową w żądany otwór, wyrównaj sprzęt, a następnie przykręć.

Czy mogę używać tej szafy bez kółek?

Możliwe jest nieinstalowanie kółek, ale szafa nie będzie mobilna. Upewnij się, że jest umieszczona na stabilnej powierzchni, aby uniknąć przewrócenia.

Jak czyścić szafę serwerową?

Czyść suchą, miękką szmatką. Nie używaj ściernych środków ani płynów, które mogłyby uszkodzić powierzchnię.

Co zrobić, jeśli brakuje śruby lub części?

Skontaktuj się z działem obsługi klienta Vevor. Części zamienne są dostępne. Sprawdź listę części w instrukcji, aby zidentyfikować brakującą część.

INSTRUKCJA OBSŁUGI SPT-605-16 Vevor

Szafa serwerowa na kółkach

Model: SPT-605-12/SPT-605-16

VEVOR

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o wyrozumiałość, ale nie będziemy Państwa ponownie informować o aktualizacjach technologicznych lub oprogramowania naszego produktu.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.

Dwie osoby (do montażu)

Elektryczny śrubokręt krzyżakowy (sprzedawany oddzielnie) x 1 Klucz płaski 14 mm (w zestawie z częściami)

INSTALACJA SZAFY SERWEROWEJ

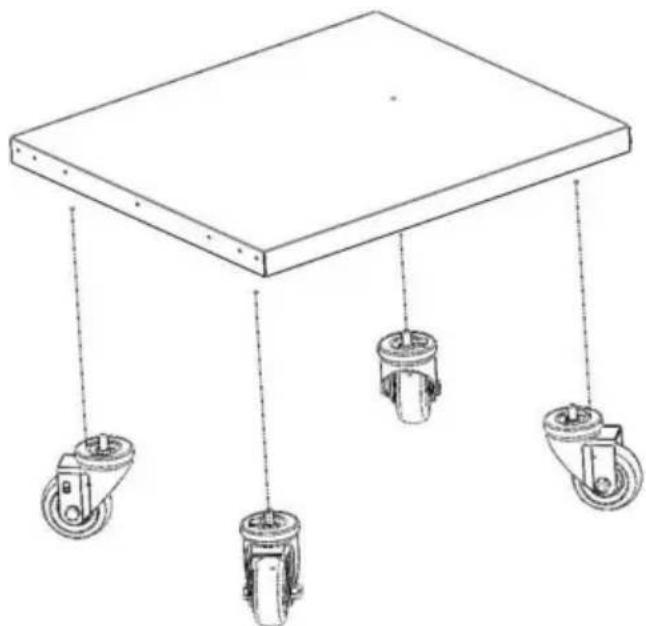

1. Umieść kółka (6) na spodzie dolnego panelu (2), przykręć je dolnymi nakrętkami stojaka (wskazówka: najpierw zablokuj kółka, a następnie przykręć je dolną nakrętką stojaka, będzie łatwiej). Dokręć je kluczem 14 mm. Zobacz rysunek 1.

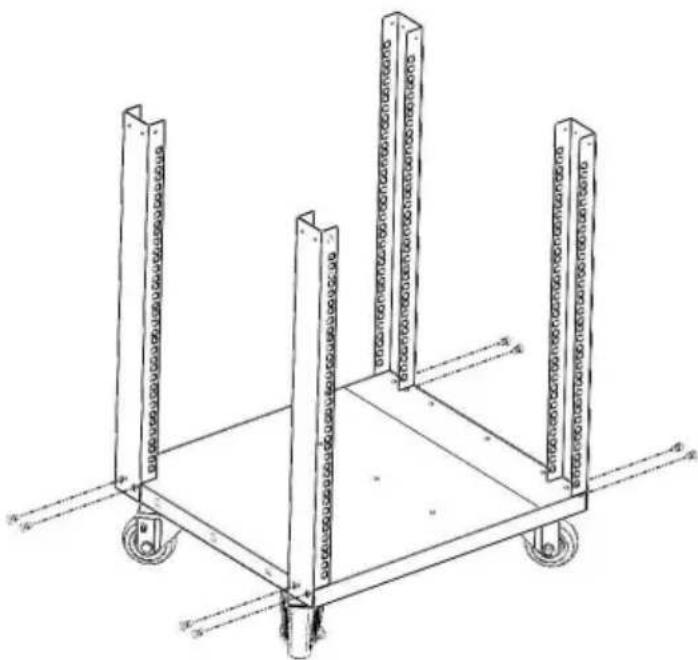

1. Wyrównaj wspornik narożny (3) z panelem dolnym (2), przymocuj za pomocą 2 śrub montażowych M5 (7) za pomocą wkrętarki elektrycznej. Następnie wykonaj tę samą czynność, aby przymocować pozostałe 3 wsporniki narożne (3). Zobacz rysunek 2.

Uwagi: podczas montażu należy zwrócić uwagę na kierunek podparcia narożnego, upewnić się, że pionowe otwory montażowe są wyrównane, a strona ze skalą numeryczną powinna być skierowana na zewnątrz.

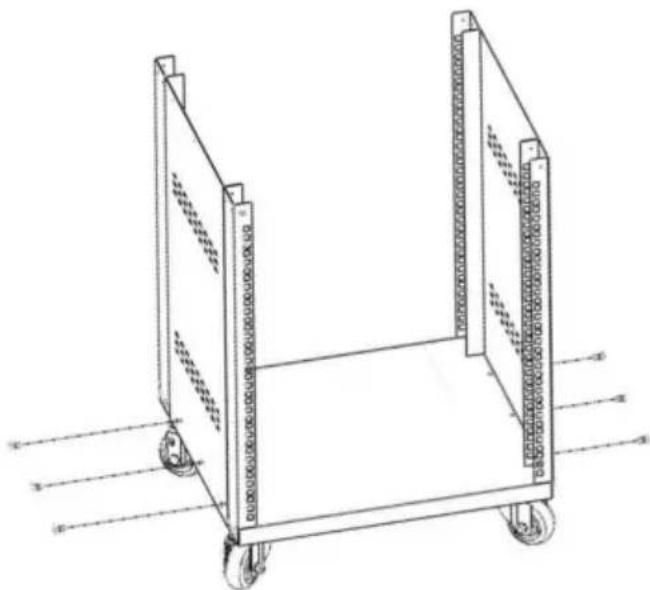

2 3. Wyrównaj panel boczny (4) z panelem dolnym (2), przymocuj za pomocą 3 śrub montażowych M5 (7) za pomocą wkrętarki elektrycznej. Następnie wykonaj tę samą czynność, aby przymocować kolejny panel boczny (4). Zobacz rysunek 3.

Uwagi: podczas montażu należy zwrócić uwagę na kierunek panelu bocznego i upewnić się, że pionowe otwory montażowe są wyrównane.

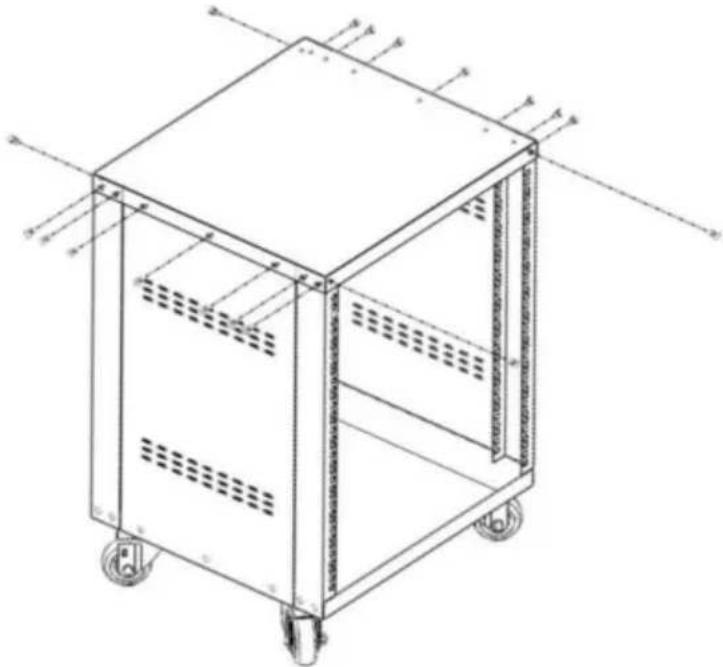

1. Umieść panel górny (1) na górze stojaka, wyrównaj panel górny ze wspornikiem narożnym (3) i panelem bocznym (4), zabezpiecz 18 śrubami montażowymi M5 (7) za pomocą wkrętaka elektrycznego. Patrz rysunek.

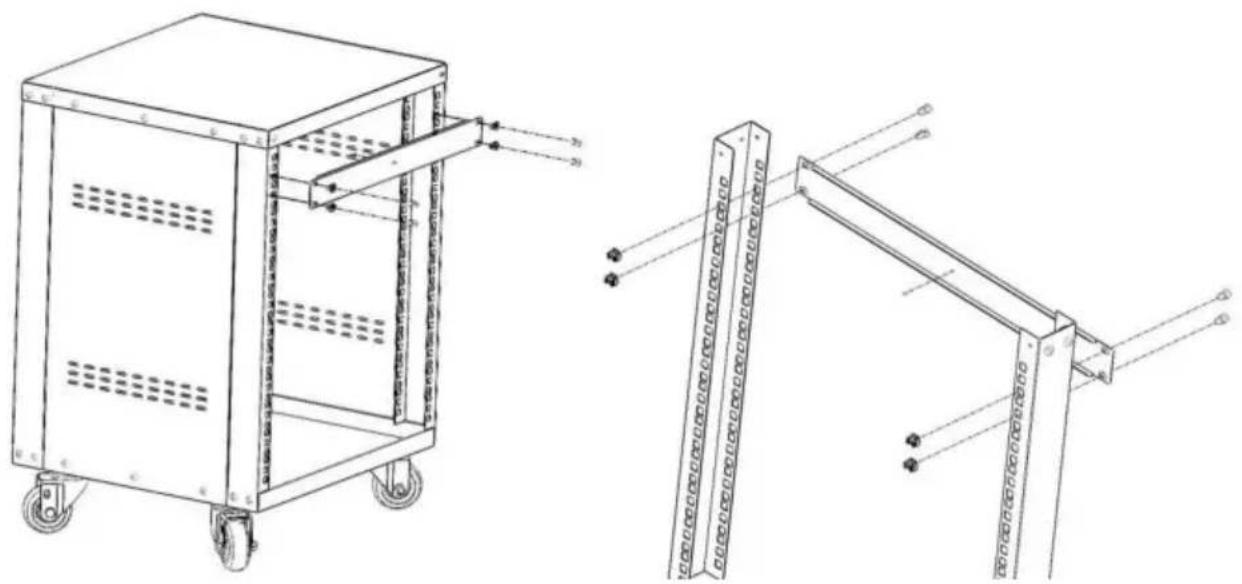

4 5. Umieść panel żaluzji 1U (5) na stelażu. Zabezpiecz go 4 nakrętkami klatkowymi M6 (8) i 4 śrubami krzyżakowymi M6*12 (9). Patrz rysunek 5.

Do montażu sprzętu w szafie serwerowej montowanej na ścianie należy użyć dołączonych nakrętek klatkowych M6 (8) i śrub z łbem krzyżakowym M6*12 (9).

1. Wóż skrzydełko (bok) nakrętki klatkowej M6 (8) do tylnej części żądanego otworu nakrętki klatkowej.
2. Wywieraj nacisk ręcznie lub za pomocą narzędzia do nakrętek klatkowych, aby wsunąć drugie skrzydełko nakrętki klatkowej M6 (8) w żądany otwór nakrętki klatkowej.
3. Powtórz kroki 1 i 2, aby włożyć odpowiednią liczbę nakrętek klatkowych dla darsęgsowania.
4. Dopasuj otwory montażowe w urządzeniu do nakrętek klatkowych M6 (8) zainstalowanych w krokach 1-3.
5. Wkręć śruby z łbem krzyżakowym M6*12 (9). Powtarzaj czynność, aż przygotujesz żądaną liczbę śrub z łbem krzyżakowym M6*12 (9).
6. Dokręć śruby za pomocą śrubokręta krzyżakowego.

Film instruktażowy dotyczący instalacji
