SPT-605-16 - Meuble de rangement Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Armoire de serveur à roulettes
Marque	Vevor
Modèle	SPT-605-16
Capacité de montage	16U
Matériau	Acier
Couleur	Noir
Roulettes	4 roulettes pivotantes avec freins
Poids	Environ 25 kg

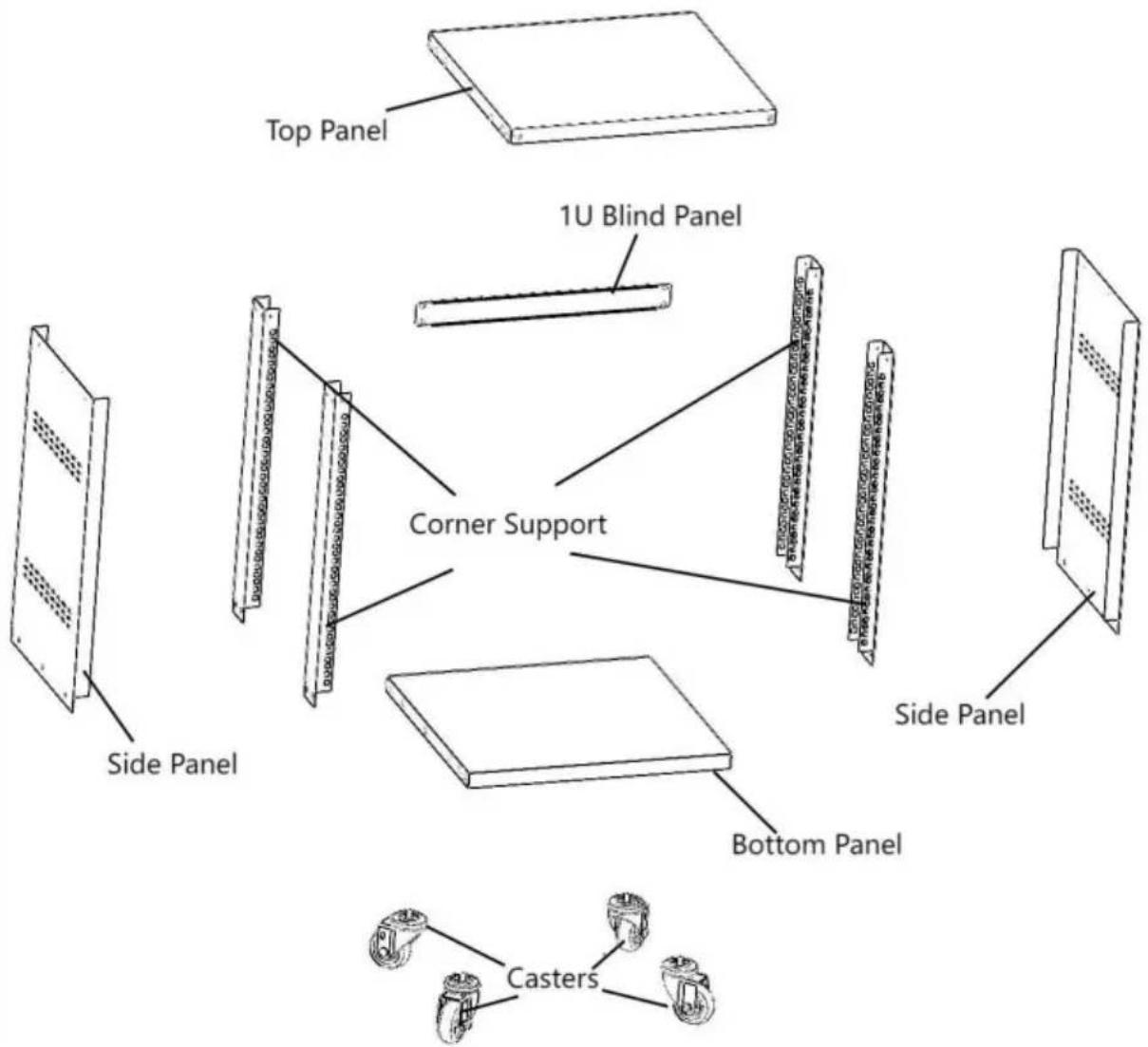

Contenu de l'emballage	Panneaux supérieur, inférieur, latéraux, supports d'angle, roulettes, vis M5, vis M6, écrous cage, clé de 14 mm
Outils nécessaires	Tournevis électrique cruciforme (non inclus), clé de 14 mm
Nombre de personnes recommandé	2 personnes pour l'assemblage
Type de vis	M5 (assemblage), M6 (montage équipement)
Norme	Conforme aux racks 19 pouces
Utilisation	Installation d'équipements réseau, serveurs
Entretien et nettoyage	Nettoyer avec un chiffon sec
Sécurité	Lire attentivement le manuel avant utilisation
Pièces détachées et réparabilité	Pièces disponibles (roulettes, vis, écrous), réparable par l'utilisateur
Hauteur	16U (environ 72 cm)
Profondeur	Environ 600 mm
Largeur	Environ 600 mm

FOIRE AUX QUESTIONS - SPT-605-16 Vevor

Comment assembler l'armoire de serveur ?

Suivez les étapes du manuel : fixez les roulettes au panneau inférieur avec une clé de 14 mm, puis assemblez les supports d'angle et les panneaux latéraux avec des vis M5 à l'aide d'un tournevis électrique. Fixez le panneau supérieur, puis les panneaux aveugles et l'équipement avec des écrous cage M6 et vis M6.

Quels outils sont nécessaires pour l'assemblage ?

Vous aurez besoin d'un tournevis électrique cruciforme (non inclus) et d'une clé de 14 mm (incluse).

Combien de personnes sont nécessaires pour l'assemblage ?

Il est recommandé d'être deux personnes pour faciliter l'assemblage, notamment pour maintenir les panneaux en place.

Quelle est la hauteur en U de ce rack ?

Ce modèle a une capacité de 16U, soit une hauteur d'environ 72 cm.

Puis-je monter un équipement non standard ?

Ce rack est conçu pour les équipements au format 19 pouces. Pour un équipement non standard, des adaptateurs ou platines peuvent être nécessaires.

Comment installer les roulettes ?

Placez les roulettes sous le panneau inférieur, vissez les écrous inférieurs du rack. Il est conseillé de verrouiller d'abord la roulette pour faciliter le vissage, puis serrez avec une clé de 14 mm.

Comment fixer l'équipement dans le rack ?

Utilisez les écrous cage M6 et les vis cruciformes M6x12 inclus. Insérez l'écrou cage dans le trou souhaité, alignez l'équipement, puis vissez.

Puis-je utiliser ce rack sans roulettes ?

Il est possible de ne pas installer les roulettes, mais le rack ne sera pas mobile. Assurez-vous de le placer sur une surface stable pour éviter tout basculement.

Comment nettoyer l'armoire de serveur ?

Nettoyez avec un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de liquides qui pourraient endommager la surface.

Que faire si une vis ou une pièce est manquante ?

Contactez le service client Vevor. Les pièces détachées sont disponibles. Consultez la liste des pièces dans le manuel pour identifier la pièce manquante.

MODE D'EMPLOI SPT-605-16 Vevor

Armoire de serveur à roulettes

Modèle : SPT-605-12/SPT-605-16

VEVOR

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement toutes les instructions du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour le retard dans la publication de toute mise à jour technologique ou logicielle concernant notre produit.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

Deux personnes (pour

l'assemblage) Tournevis électrique cruciforme (vendu séparément) x

1 Clé de 14 mm (le paquet de pièces est inclus)

INSTALLATION DE RACK DE SERVEUR

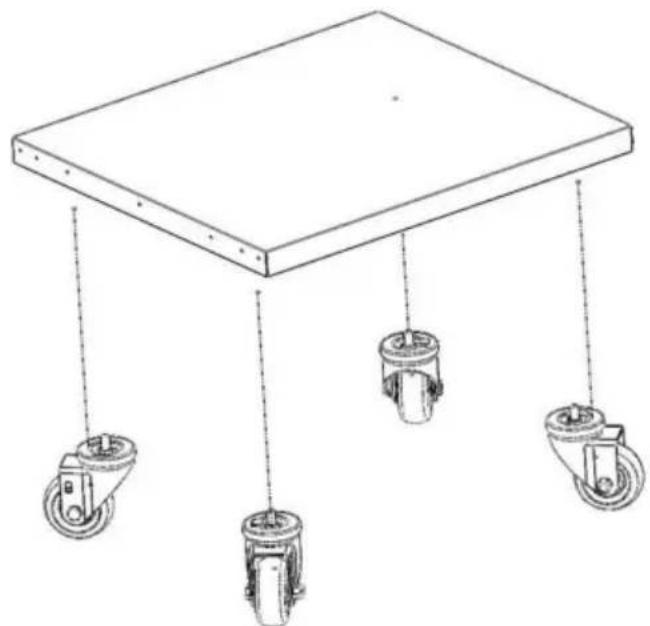

1. Placez les roulettes (6) sur le bas du panneau inférieur (2), vissez-les avec les écrous inférieurs du rack (conseils : verrouillez d'abord la roulette, puis vissez-les sur l'écrou inférieur du rack sera plus facile). Serrez-les avec une clé de 14 mm. Voir la figure 1.

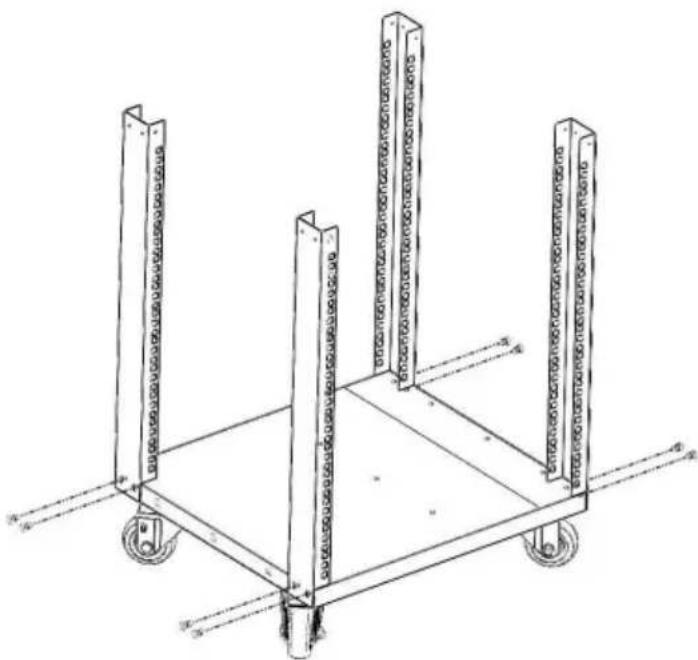

1. Alignez le support d'angle (3) avec le panneau inférieur (2), fixez-le avec 2 vis de fixation d'assemblage M5 (7) à l'aide d'un tournevis électrique. Ensuite, adoptez la même étape pour fixer le reste des 3 supports d'angle (3). Voir la figure 2.

Remarques : lors de l'assemblage, faites attention à la direction du support d'angle, assurez-vous que les trous de montage verticaux sont alignés. Assurez-vous que le côté avec l'échelle numérique est orienté vers l'extérieur.

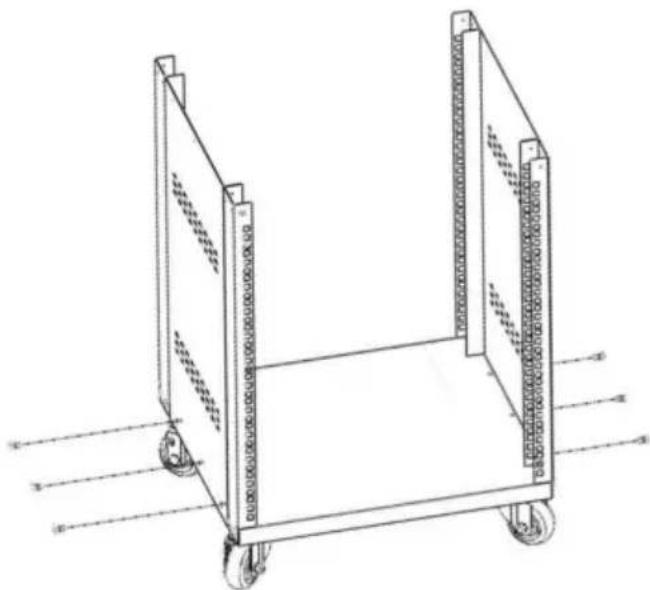

1. Alignez le panneau latéral (4) avec le panneau inférieur (2), fixez-le avec 3 vis de fixation d'assemblage M5 (7) à l'aide d'un tournevis électrique. Adoptez ensuite la même étape pour fixer un autre panneau latéral (4). Voir la figure 3.

Remarques : lors de l'assemblage, faites attention à la direction du panneau latéral et assurez-vous que les trous de montage verticaux sont alignés.

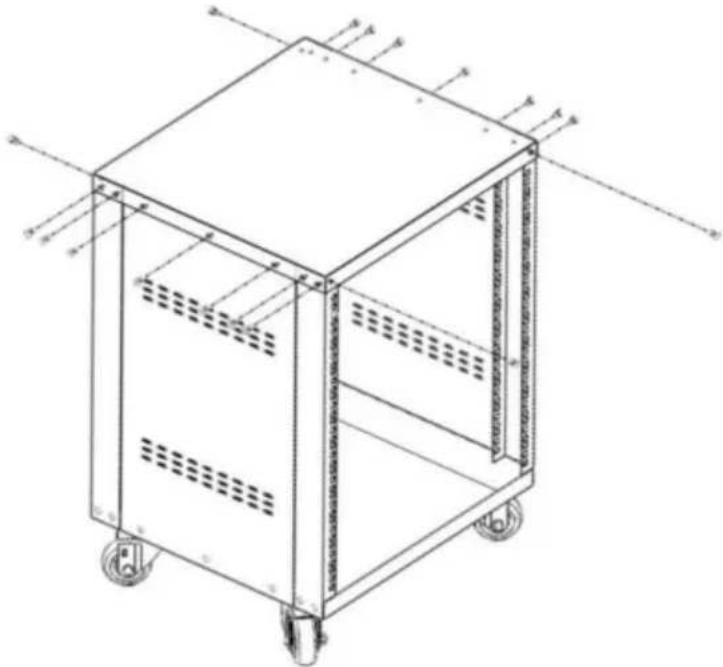

1. Placez le panneau supérieur (1) sur le dessus du rack, alignez le panneau supérieur avec le support d'angle (3) et le panneau latéral (4), fixez-le avec 18 vis de fixation d'assemblage M5 (7) à l'aide d'un tournevis électrique. Voir la figure 4.

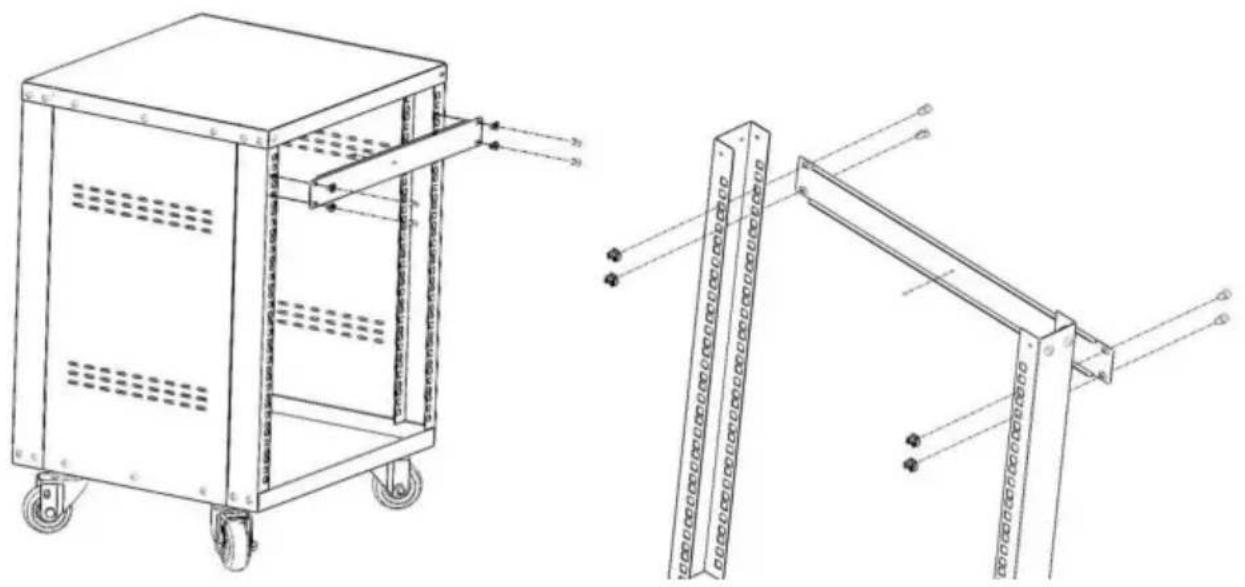

1. Placez le panneau aveugle 1U (5) sur le rack. Fixez-le avec les 4 écrous cage M6 (8) et les 4 vis cruciformes M6*12 (9). Voir figure 5.

Utilisez les écrous à cage M6 (8) et les vis à tête cruciforme M6*12 (9) inclus pour installer l'équipement dans le rack de serveur mural.

1. Insérez l'aile (côté) d'un écrou cage M6 (8) à l'arrière du trou d'écrou cage souhaité.
2. Appliquez une pression à la main ou avec l'outil pour écrou à cage pour insérer la deuxième aile de l'écrou à cage M6 (8) dans le trou d'écrou à cage souhaité.
3. Répétez les étapes 1 et 2 pour insérer le nombre souhaité d'écrous cage pour l'application.
4. Alignez les trous de montage de l'équipement avec les écrous à cage M6 (8) installés aux étapes 1 à 3.
5. Vissez une vis à tête cruciforme M6*12 (9), répétez jusqu'à ce que le nombre souhaité de vis à tête cruciforme M6*12 (9) ait été préparé.
6. Serrez les vis à l'aide d'un tournevis.

Vidéo d'installation
