Produkttyp	Rullande serverrack (förvaringsmöbel)
Varumärke	Vevor
Modell	SPT-605-12
Kapacitet	12U (standard rackenheter)
Ungefärliga mått	Höjd: 53 cm, Bredd: 60 cm, Djup: 60 cm
Ungefärlig vikt	20 kg
Huvudmaterial	Stål
Färg	Svart
Hjul	4 svängbara hjul med bromsar
Huvudfunktioner	Förvaring och montering av 19-tums serverutrustning, rörlighet tack vare hjul
Förpackningsinnehåll	Övre panel, nedre panel, hörnstöd (4), sidopaneler (2), blindpanel 1U, hjul (4), skruvar
Montering	Kräver 2 personer, stjärnskruvmejsel och 14 mm nyckel
Underhåll och rengöring	Rengör med mjuk torr trasa. Använd inte slipande medel.
Säkerhet	Se till att lasten är jämnt fördelad. Överskrid inte maximal lastkapacitet (uppskattningsvis 100 kg).
Reservdelar och reparerbarhet	Hjul, skruvar och muttrar finns som reservdelar. Kontakta Vevor support.
Garanti	Elektroniskt garantibevis finns på www.vevor.com/support
Teknisk support	www.vevor.com/support

Vanliga frågor - SPT-605-12 Vevor

Hur monterar jag Vevor SPT-605-12 serverrack?

Monteringen kräver två personer. Fäst först hjulen på bottenpanelen med en 14 mm nyckel, montera sedan hörnstöden, sidopanelerna, topppanelen och slutligen blindpanelen 1U. Använd en stjärnskruvmejsel för M5- och M6-skruvar. Se diagrammet i manualen.

Vilka är de exakta måtten på SPT-605-12?

Ungefärliga mått: höjd 53 cm (12U), bredd 60 cm, djup 60 cm. Exakta mått finns i den nedladdningsbara manualen.

Vad är maxvikten som racket tål?

Maximal lastkapacitet anges inte i utdraget, men för ett 12U-rack i stål är den vanligtvis cirka 100 kg, jämnt fördelad.

Hur installerar jag utrustning i racket?

Använd medföljande M6 cage-muttrar: för in vingen i hålets baksida, rikta in utrustningen och skruva fast med M6 korsskruvar. Dra åt med en skruvmejsel.

Har hjulen bromsar?

Ja, de svängbara hjulen är utrustade med bromsar för att säkerställa rackets stabilitet när det är placerat.

Kan jag använda denna förvaringsmöbel för annat än servrar?

Ja, den kan användas för förvaring av all standard 19-tumsutrustning eller som en robust hylla. Se till att inte överskrida lastkapaciteten.

Hur rengör jag racket?

Använd en mjuk torr trasa för att damma av. För fläckar, lite tvålvatten och torka sedan. Undvik korrosiva medel.

Var hittar jag den fullständiga användarmanualen?

Den fullständiga manualen i PDF-format är tillgänglig gratis på notice-facile.com och på Vevors supportsida (www.vevor.com/support).

Levereras racket med monteringsanvisningar?

Ja, en illustrerad monteringsanvisning ingår i förpackningen. Den beskriver varje steg med diagram.

Hur kontaktar jag Vevors tekniska support?

Besök www.vevor.com/support för teknisk support och elektroniskt garantibevis.

BRUKSANVISNING SPT-605-12 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Rullande serverrackskåp

Modell: SPT-605-12

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Rullande serverrackskåp

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.

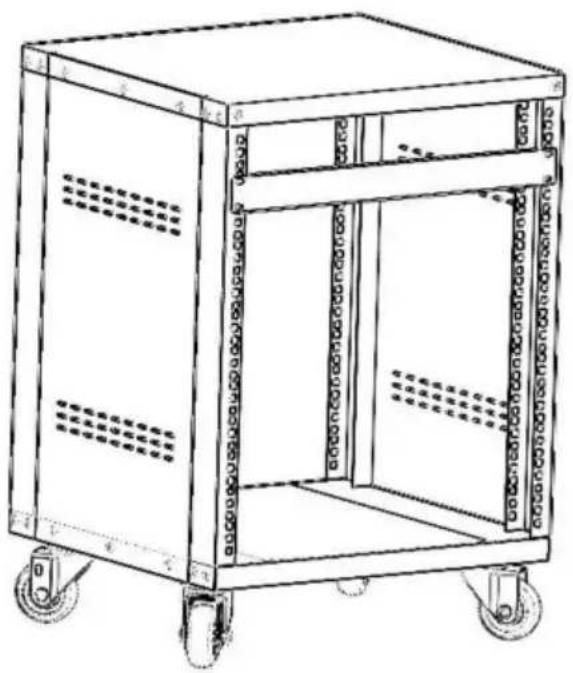

PRODUKTDIAGRAM

SPECIFICATION DA

Två personer (för montering)

nyckel (delspaketet ingår)

INSTALLATION AV SERVERRACK

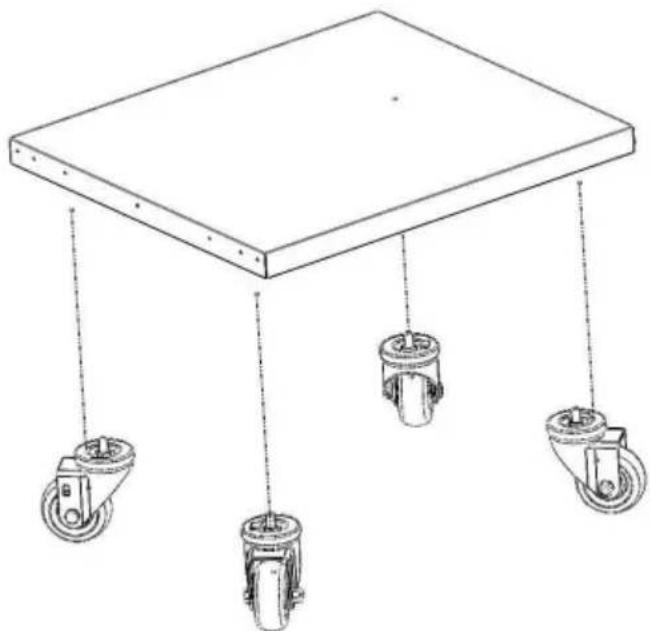

1. Placera hjulen på bottenpanelen och skruva fast dem med stativets bottenmuttrar. Dra åt med en 14 mm nyckel. Se figur 1.

1. Rikta in hörnstödet med bottenpanelen och fäst med 2 st M5-skruvar med tvärhuvud med en elektrisk skruvmejsel. Upprepa för de övriga 3 hörnstöden. Se figur 2.

Anmärkning: Under montering, observera hörnstödets riktning och se till att de vertikala monteringshålen är inriktade.

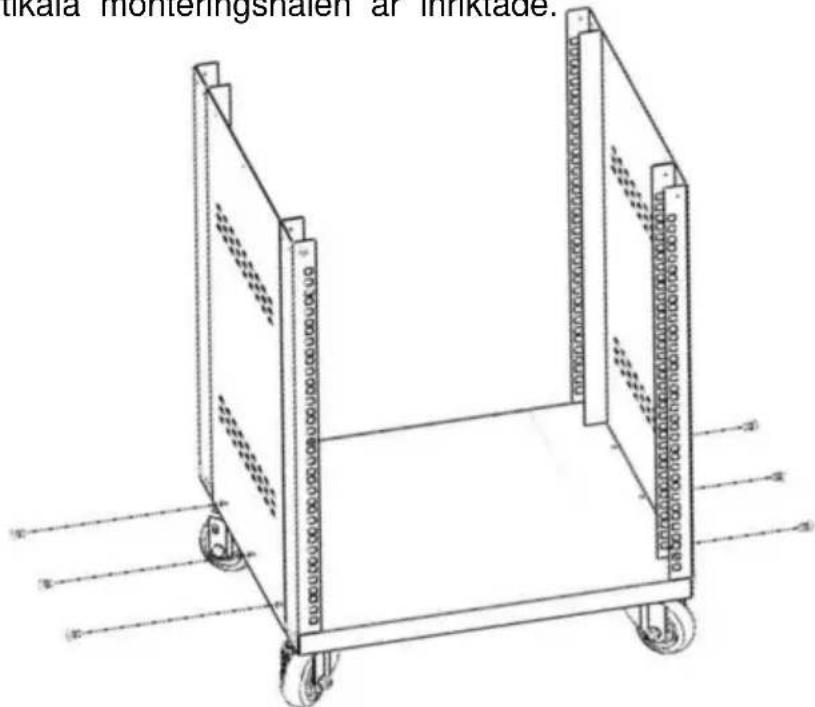

1. Rikta in sidopanelen med bottenpanelen och fäst med 3 st M5-skruvar med tvärhuvud med en elektrisk skruvmejsel. Upprepa för den andra sidopanelen. Se figur 3.

Anmärkning: Under montering, observera sidopanelens riktning och se till att de vertikala monteringshålen är inriktade.

Figur 3

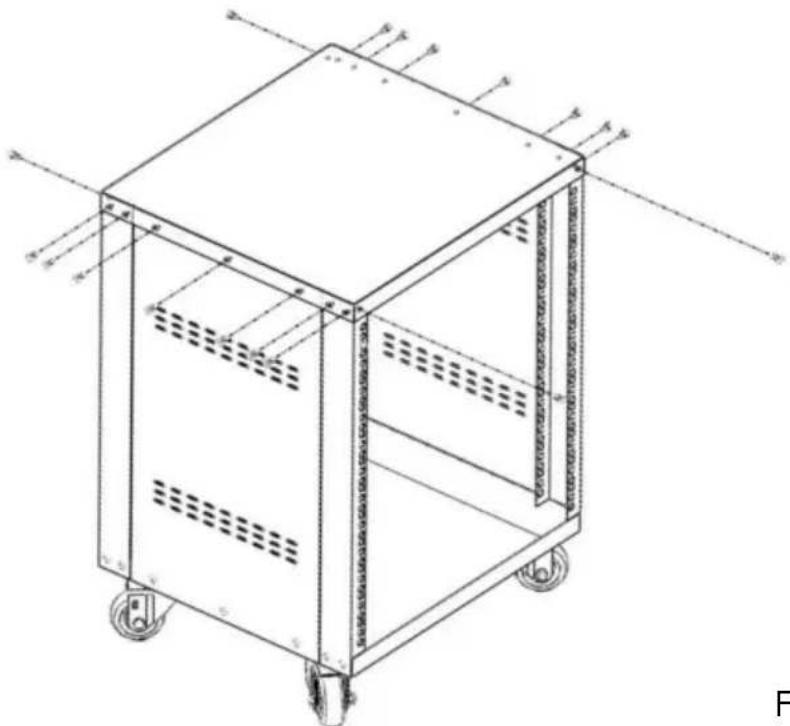

1. Sätt topppanelen på rackets ovansida, rikta in den med hörnstöd och sidopaneler, och fäst med 18 st M5-skruvar med tvärhuvud med en elektrisk skruvmejsel. Se figur 4.

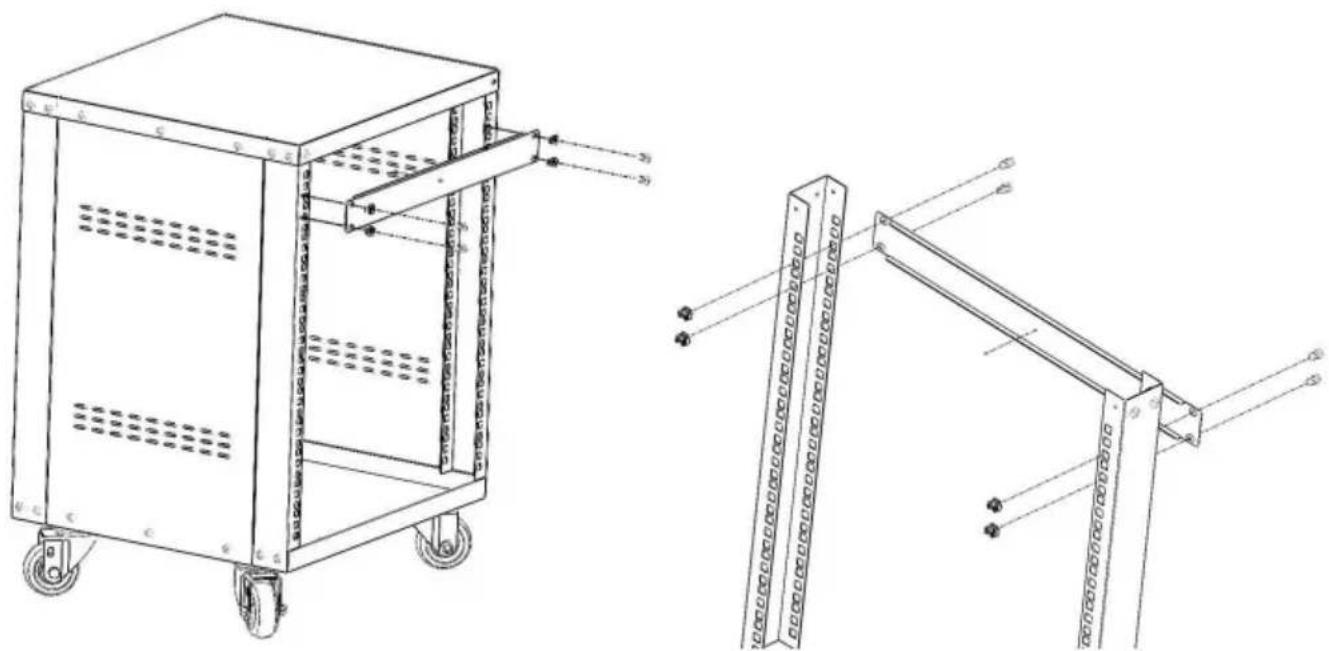

1. Placera 1U blindpanelen på racket. Fäst med 4 st M6-burmuttrar och 4 st M6*12-skruvar med tvärhuvud. Se figur 5.

Använd de medföljande M6-burmuttrarna och skruvarna för att installera utrustning i det väggmonterade serverstället.

1. Sätt in den ena vingen på en M6-burmutter i baksidan av det önskade burmutterhålet.
2. Applicera tryck för hand eller med hållarmutterverktyget för att föra in den andra vingen på M6-burmuttern i det önskade hållarmutterhålet.
3. Upprepa steg 1 och 2 för att infoga önskat antal burmuttrar för applikationen.
4. Rikta in monteringshålen i utrustningen med M6-burmuttrarna installerade i steg 1-3.
5. Trä en M6-skruv, Upprepa tills önskat antal M6-skruvar har förberetts.
6. Dra åt skruvarna med en stjärnskruvmejsel.
