SPT-605-12 - Aufbewahrungsmöbel Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Fahrbarer Server-Schrank (Aufbewahrungsschrank)
Marke	Vevor
Modell	SPT-605-12
Kapazität	12U (Standard-Rack-Einheiten)
Ungefähre Maße	Höhe: 53 cm, Breite: 60 cm, Tiefe: 60 cm
Ungefähres Gewicht	20 kg
Hauptmaterial	Stahl
Farbe	Schwarz
Rollen	4 schwenkbare Rollen mit Bremsen
Hauptfunktionen	Aufbewahrung und Montage von 19-Zoll-Serverausrüstung, Mobilität durch Rollen
Packungsinhalt	Oberes Panel, unteres Panel, Eckstützen (4), Seitenpaneele (2), 1U-Blindpanel, Rollen (4), Schrauben und Muttern
Montage	Erfordert 2 Personen, Kreuzschlitzschraubendreher und 14 mm Schraubenschlüssel
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel verwenden.
Sicherheit	Gleichmäßige Lastverteilung sicherstellen. Die maximale Tragfähigkeit nicht überschreiten (Schätzung 100 kg).
Ersatzteile und Reparierbarkeit	Rollen, Schrauben und Muttern als Ersatzteile erhältlich. Kontaktieren Sie den Vevor-Support.
Garantie	Elektronisches Garantiezertifikat verfügbar auf www.vevor.com/support
Technischer Support	www.vevor.com/support

Häufig gestellte Fragen - SPT-605-12 Vevor

Wie montiere ich den Vevor SPT-605-12 Server-Schrank?

Die Montage erfordert zwei Personen. Befestigen Sie zuerst die Rollen mit einem 14-mm-Schlüssel am unteren Panel, dann montieren Sie die Eckstützen, die Seitenpaneele, das obere Panel und schließlich das 1U-Blindpanel. Verwenden Sie einen Kreuzschlitzschraubendreher für die M5- und M6-Schrauben. Siehe Schema in der Anleitung.

Was sind die genauen Maße des SPT-605-12?

Die ungefähren Maße sind: Höhe 53 cm (12U), Breite 60 cm, Tiefe 60 cm. Die genauen Maße sind in der herunterladbaren Anleitung angegeben.

Was ist das maximale Gewicht, das der Schrank tragen kann?

Die maximale Tragfähigkeit ist im Auszug nicht angegeben, aber für einen 12U-Stahlschrank liegt sie normalerweise bei etwa 100 kg, gleichmäßig verteilt.

Wie installiere ich ein Gerät im Rack?

Verwenden Sie die mitgelieferten M6-Käfigmuttern: Setzen Sie den Flügel in die Rückseite des Lochs ein, richten Sie das Gerät aus und schrauben Sie es mit den M6-Kreuzschlitzschrauben fest. Ziehen Sie mit einem Schraubendreher an.

Sind die Rollen gebremst?

Ja, die schwenkbaren Rollen sind mit Bremsen ausgestattet, um die Stabilität des Schranks nach der Positionierung zu gewährleisten.

Kann ich diesen Aufbewahrungsschrank auch für andere Dinge als Server verwenden?

Ja, er kann zur Aufbewahrung von standardmäßiger 19-Zoll-Ausrüstung oder als robustes Regal verwendet werden. Achten Sie darauf, die Tragfähigkeit nicht zu überschreiten.

Wie reinige ich den Schrank?

Verwenden Sie ein weiches, trockenes Tuch zum Abstauben. Bei Flecken etwas Seifenwasser, dann trocknen. Vermeiden Sie korrosive Produkte.

Wo finde ich das vollständige Benutzerhandbuch?

Das vollständige Handbuch im PDF-Format ist kostenlos auf notice-facile.com und auf der Vevor-Support-Website (www.vevor.com/support) verfügbar.

Wird der Schrank mit Montageanleitung geliefert?

Ja, eine bebilderte Montageanleitung ist im Paket enthalten. Sie beschreibt jeden Schritt mit Abbildungen.

Wie kontaktiere ich den technischen Support von Vevor?

Gehen Sie auf www.vevor.com/support, um den technischen Support und das elektronische Garantiezertifikat zu erhalten.

BEDIENUNGSANLEITUNG SPT-605-12 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

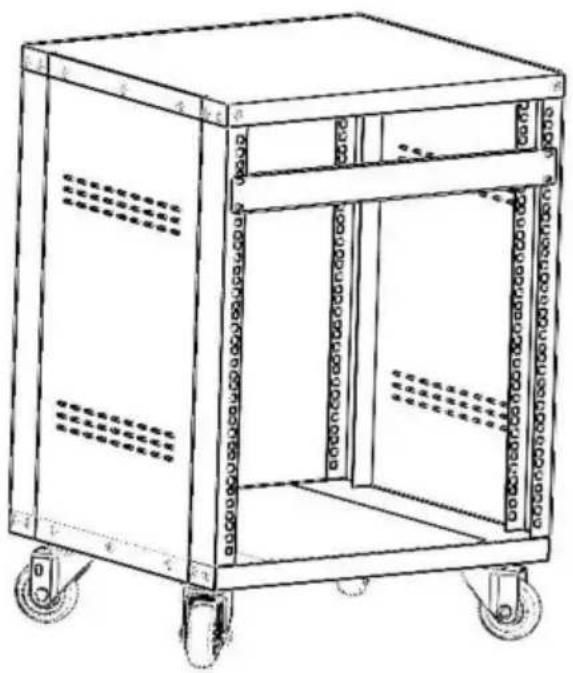

Server-Rack-Schrank auf Rollen

Modell: SPT-605-12

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Server-Rack-Schrank auf Rollen

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer

Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

PRODUKTDIAGRAMM

SPEZIFIKATION DA

Untere Platte x1

Eckstütze Seitenplatte x4

x2

ÿ 1HE Blindblende x1

ÿ Rollen x4

SPEZIFIKATIONSDATEN

SPEZIFIKATION DA

ÿ Zwei Personen (für die Montage)
ÿ Elektrischer Kreuzschlitzschraubendreher x 1
ÿ 14-mm-Schraubenschlüssel (im Teilepaket enthalten)

SERVER-RACK-INSTALLATION

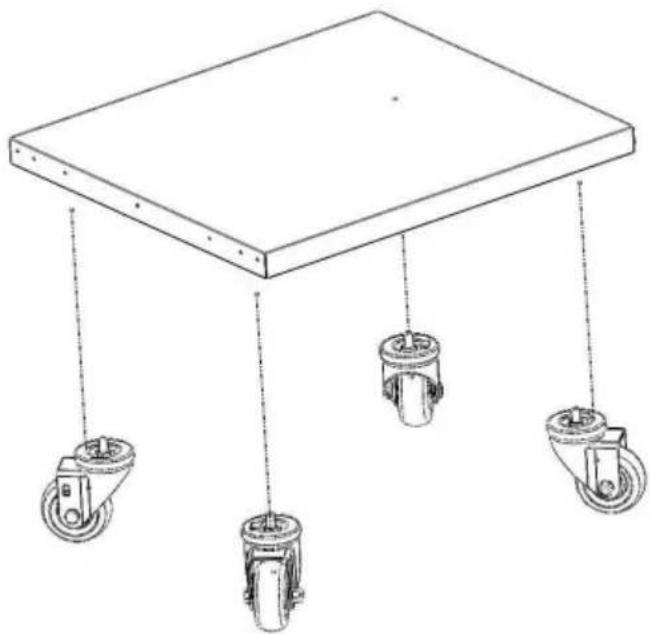

1. Platzieren Sie die Rollen an der Unterseite der Bodenplatte und schrauben Sie sie mit den unteren Muttern des Racks fest. Ziehen Sie sie mit einem 14-mm-Schraubenschlüssel fest. Siehe Abbildung 1.

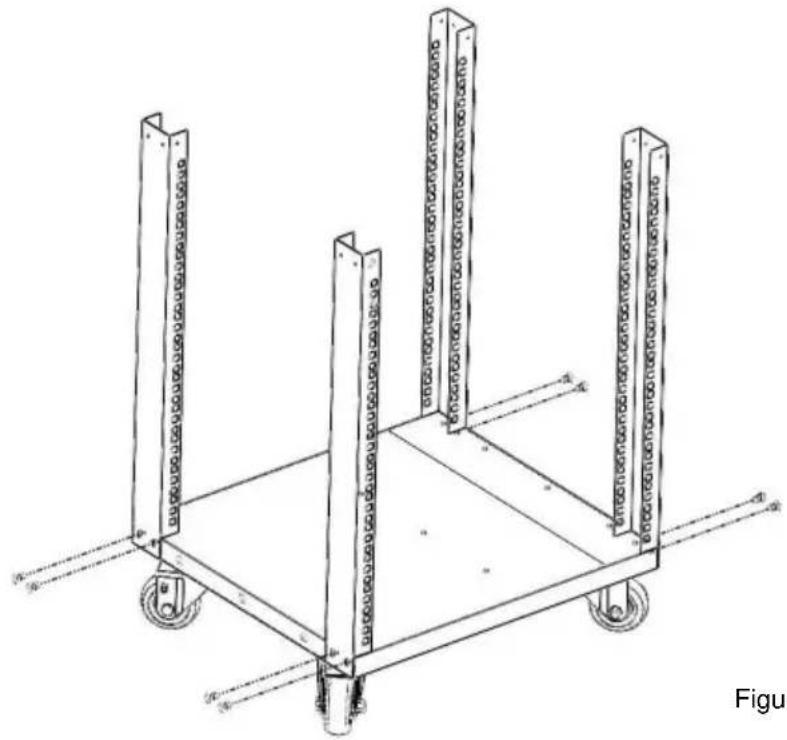

1. Richten Sie die Eckstütze an der Bodenplatte aus und befestigen Sie sie mit 2 M5-Kreuzschlitzschrauben mithilfe eines Akkuschraubers. Befestigen Sie anschließend die restlichen 3 Eckstützen auf die gleiche Weise. Siehe Abbildung 2.

Hinweise: Achten Sie während der Montage auf die Richtung der Eckstützen und stellen Sie sicher, dass die vertikalen Montagelöcher ausgerichtet sind.

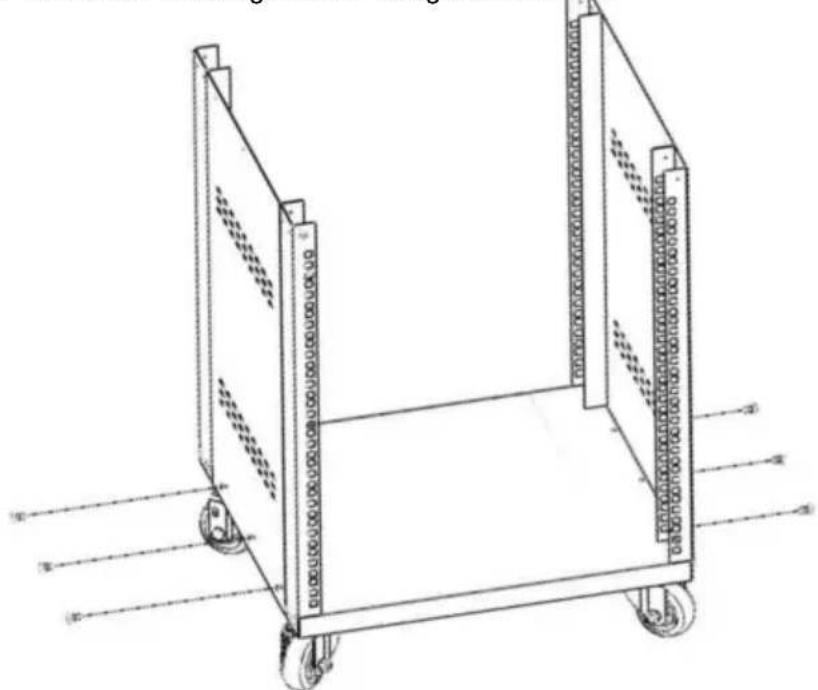

1. Richten Sie die Seitenwand an der Bodenwand aus und befestigen Sie sie mit 3 M5-Kreuzschlitzschrauben mithilfe eines Akkuschraubers. Befestigen Sie anschließend im gleichen Schritt die andere Seitenwand. Siehe Abbildung 3.

Hinweise: Achten Sie während der Montage auf die Richtung der Seitenwand und stellen Sie sicher, dass die vertikalen Montagelöcher ausgerichtet sind.

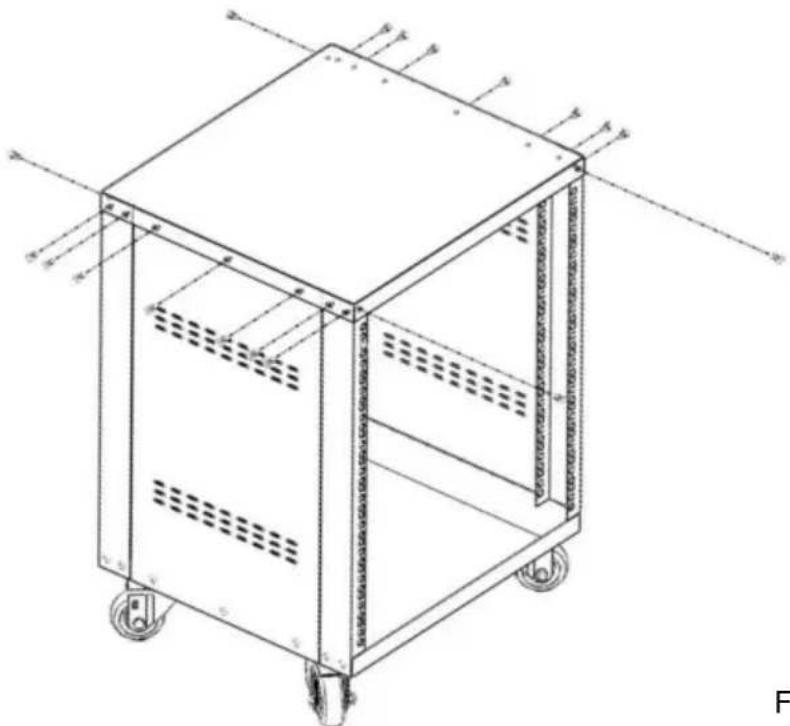

1. Legen Sie die obere Platte auf das Rack, richten Sie die obere Platte an der Eckstütze und der Seitenplatte aus und befestigen Sie sie mit 18 M5-Kreuzschlitzschrauben mit einem elektrischen Schraubendreher. Siehe Abbildung 4.

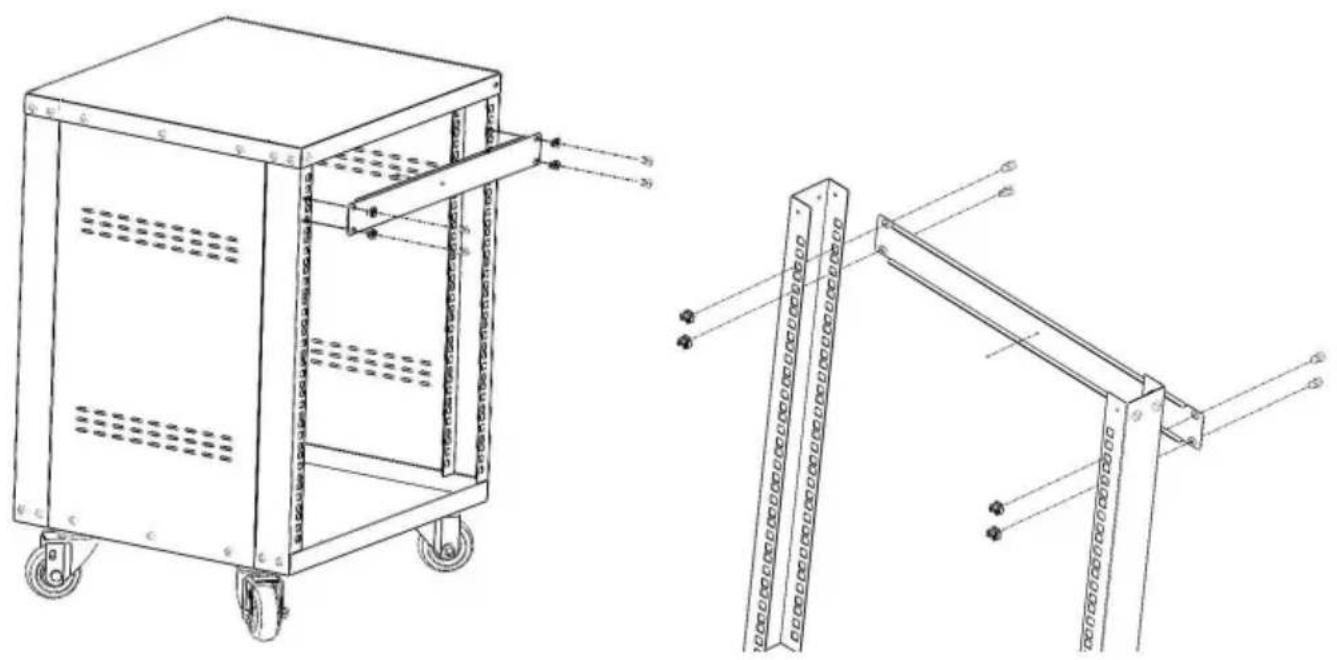

1. Platzieren Sie das 1U-Blindpanel auf dem Rack. Befestigen Sie es mit den 4 M6-Käfigmuttern und 4 M6*12-Kreuzschlitzschrauben. Siehe Abbildung 5.

Verwenden Sie die mitgelieferten M6-Käfigmuttern und -Schrauben, um Geräte im Server-Rack zur Wandmontage zu installieren.

1. Führen Sie den Flügel (die Seite) einer M6-Käfigmutter in die Rückseite des gewünschten Käfigmutterlochse ein.
2. Üben Sie mit der Hand oder mit dem Käfigmutternwerkzeug Druck aus, um den zweiten Flügel der M6-Käfigmutter in das gewünschte Käfigmutterloch einzuführen.
3. Wiederholen Sie die Schritte 1 und 2, um die für die Anwendung gewünschte Anzahl Käfigmuttern einzusetzen.
4. Richten Sie die Montagelöcher im Gerät mit den in den Schritten 1 bis 3 installierten M6-Käfigmuttern aus.
5. Gewinden Sie eine M6-Schraube ein. Wiederholen Sie den Vorgang, bis die gewünschte Anzahl an M6-Schrauben vorbereitet ist.
6. Ziehen Sie die Schrauben mit einem Kreuzschlitzschraubendreher fest.
