| Type de produit | Support de fixation pour panneaux solaires |
| Modèle | SF-SS-SKU7 |
| Marque | Vevor |
| Matériau principal | Acier au carbone |
| Dimensions du produit | 6000 x 1000 x 800 mm |
| Capacité de charge maximale | 150 kg (330 lbs) |
| Nombre de panneaux supportés | Multiple (adapté selon taille) |
| Inclinaison réglable | Oui, ajustable selon longitude et latitude |
| Outils nécessaires au montage | Clé Allen 6 mm, outil électrique, clé à douille, chaîne, mètre ruban, clé à molette, stylo surligneur |
| Contenu de l'emballage | Support de fixation uniquement (panneaux solaires non inclus) |
| Fixation au sol | Sur piliers en béton ou poutres en bois avec boulons d'expansion |
| Entretien | Nettoyer régulièrement avec un chiffon sec ; vérifier le serrage des boulons |
| Sécurité | Porter des gants et lunettes de sécurité pendant le montage ; ne pas dépasser la charge maximale |
| Garantie | Consulter le certificat de garantie électronique sur www.vevor.com/support |
FOIRE AUX QUESTIONS - SF-SS-SKU7 Vevor
Questions des utilisateurs sur SF-SS-SKU7 Vevor
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Support de fixation au format PDF gratuitement ! Retrouvez votre notice SF-SS-SKU7 - Vevor et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SF-SS-SKU7 de la marque Vevor.
MODE D'EMPLOI SF-SS-SKU7 Vevor
Assistance technique et certificat de garantie électronique www.vevor.com/support
Montage multi-panneaux
MODÈLE : SF-SS-SKU6; SF-SS-SKU7
Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.
« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.
VEVOR®
TOUGH TOOLS, HALF PRICE
Montage multi-panneaux
MODÈLE : SF-SS-SKU6; SF-SS-SKU7
Remarque : ce produit comprend uniquement le support du panneau solaire, les panneaux solaires doivent être achetés par vous-même.
BESOIN D'AIDE? CONTACTEZ-NOUS!
Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous
contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support
Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.
Merci beaucoup d'avoir choisi ce produit.
Veuillez lire toutes les instructions avant de l'utiliser. Ces informations vous aideront à obtenir les meilleurs résultats possibles.
Sécurité de fonctionnement
AVERTISSEMENT:
Veuillez lire toutes les instructions avant d'utiliser ce produit
Il est de la responsabilité du propriétaire de s'assurer que tous les utilisateurs de ce produit sont
pleinement conscient de tous les avertissements et précautions.
- L'assemblage doit suivre ces instructions. Un assemblage incorrect peut être un danger.
- Des lunettes de sécurité et des gants de travail doivent être portés pendant le montage.
- Ne vous assemblez pas lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou médicament.
- La capacité de poids et les autres capacités du produit s'appliquent à un produit correctement et produit entièrement assemblé uniquement.
- Gardez la zone de montage propre et bien éclairée.
- Gardez les spectateurs hors de la zone pendant le montage.
- Ce produit n'est pas un jouet. Ne laissez pas les enfants jouer avec ou s'approcher de cet article.
- Ne dépassez pas la capacité de poids indiquée. Serrez fermement tous les boutons avant application de la charge. Soyez attentif à la charge dynamique ! Le mouvement soudain de la charge peut créer brièvement une charge excessive, provoquant une défaillance du produit.
Avis de non-responsabilité et conditions d'utilisation
Les utilisateurs de ce produit doivent utiliser ce produit à leurs propres risques et ne doivent en aucun cas
le vendeur, le distributeur ou le fabricant ne peut être tenu responsable des dommages indirects, accessoires ou dérivés perte, dommage ou blessure résultant directement ou indirectement de l'utilisation de ce produit.
Pour une sécurité et des performances optimales, tous les produits doivent être correctement installés et correctement utilisé. Nous n'acceptons aucune responsabilité pour toute utilisation inappropriée, modification ou installation.
Outils nécessaires (non inclus)
 |  |  |  |
| Clé Allen de 6 mm | Outil électrique | Clé à douille | Chaîne |
 |  |  | |
| Mètre à ruban | Clé à molette | Stylo surligneur |
Présentation du produit
| Modèle | SF-SS-SKU6 | SF-SS-SKU7 |
| Matériau principal | Acier au carbone | Acier au carbone |
| Taille du produit | 3000x1000x800 mm | 6000x1000x800 mm |
| Portance maximaleCapacité | 330 livres (150 kg) | 330 livres (150 kg) |
REMARQUE : Veuillez sélectionner le panneau solaire approprié en fonction la taille du produit.

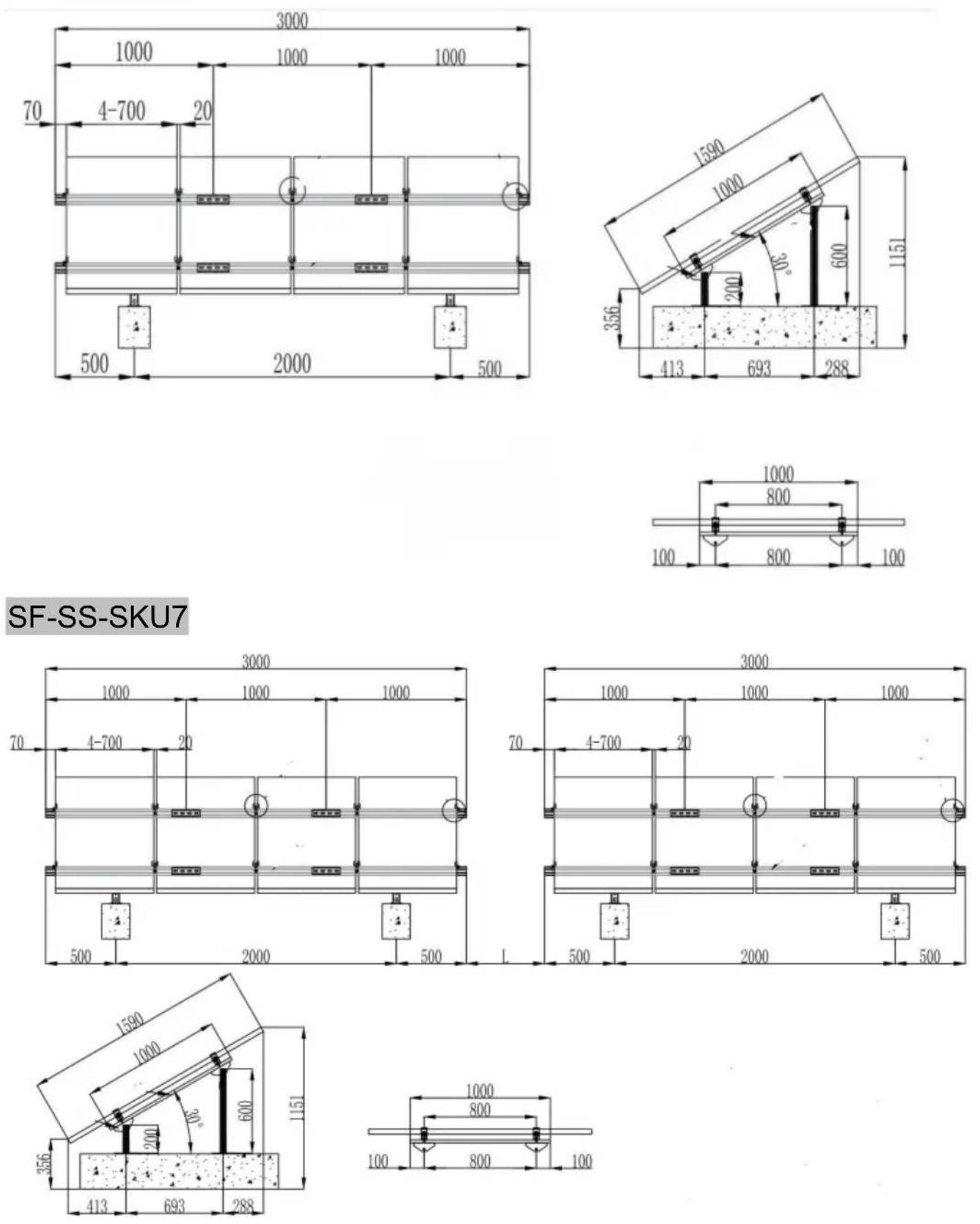

Voici la taille du produit et l'image de l'effet d'assemblage
(pour référence seulement)
SF-SS-SKU6
Liste des pièces
 |  |  |  |  |
| A (Piste de support solaire) | B (Bloc de presse latérale assemblée) | C (Assemblage de bloc de pression moyenne) | D (poutre oblique) | E (Connecteur de voie) |
 |  |  |  |  |
| F (jeu de boulons M10*70) | G (Connecteur triangulaire) | H (Base) | I (Pilier arrière) | J (Pilier avant) |
 |  | |||
| Q(M10*25 jeu de boulons | L(M10*20 jeu de boulons |
Remarque : les pièces sont constamment mises à jour, veuillez vous référer à la réalité.
Assemblée

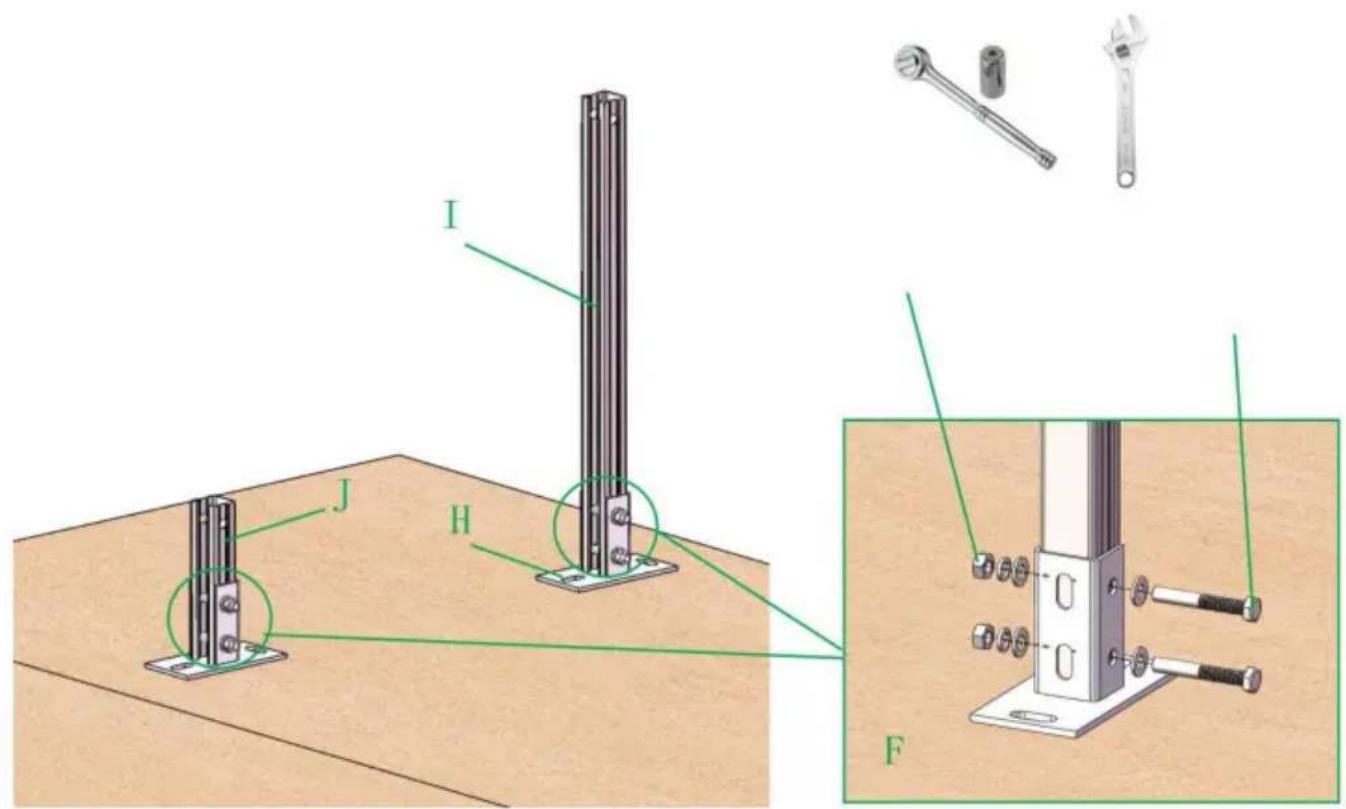

ÉTAPE 1 Installer la colonne avant

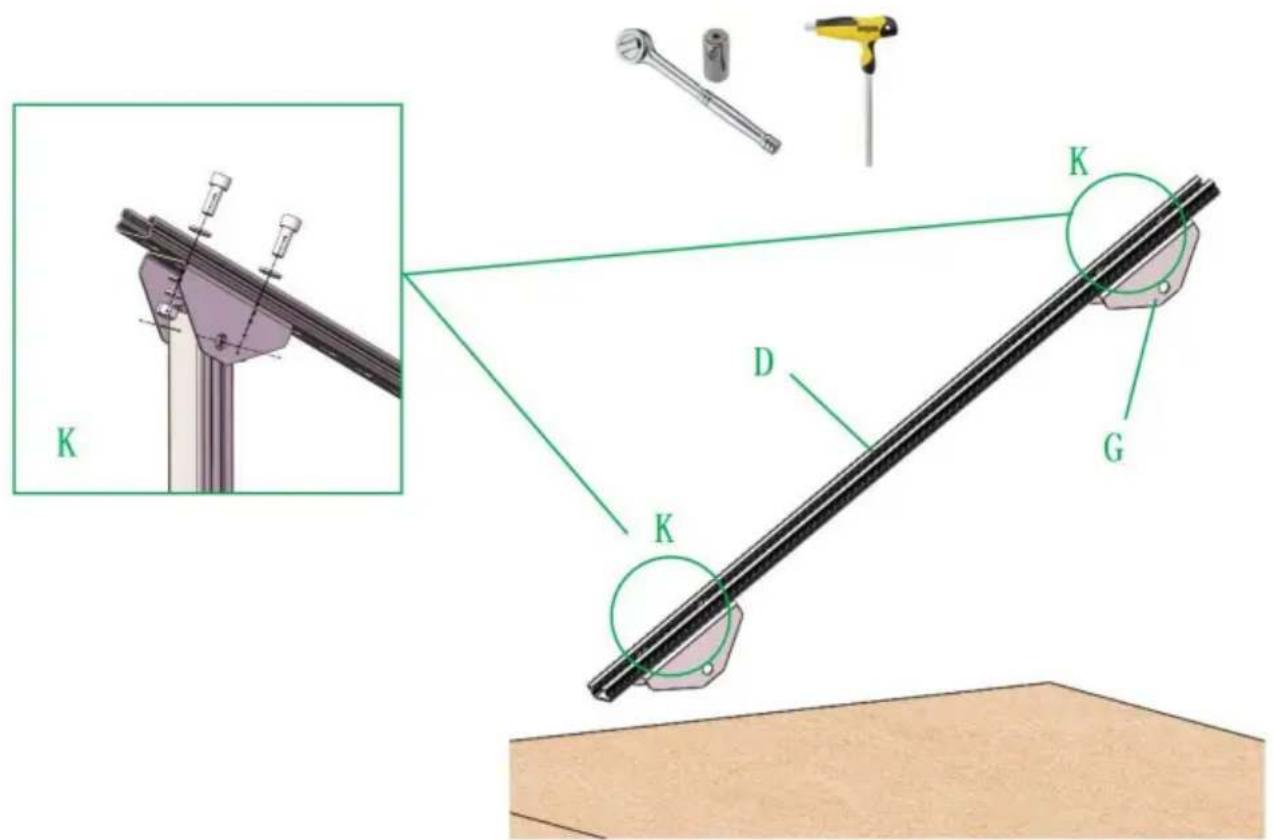

ÉTAPE 2 Poutre inclinée préinstallée

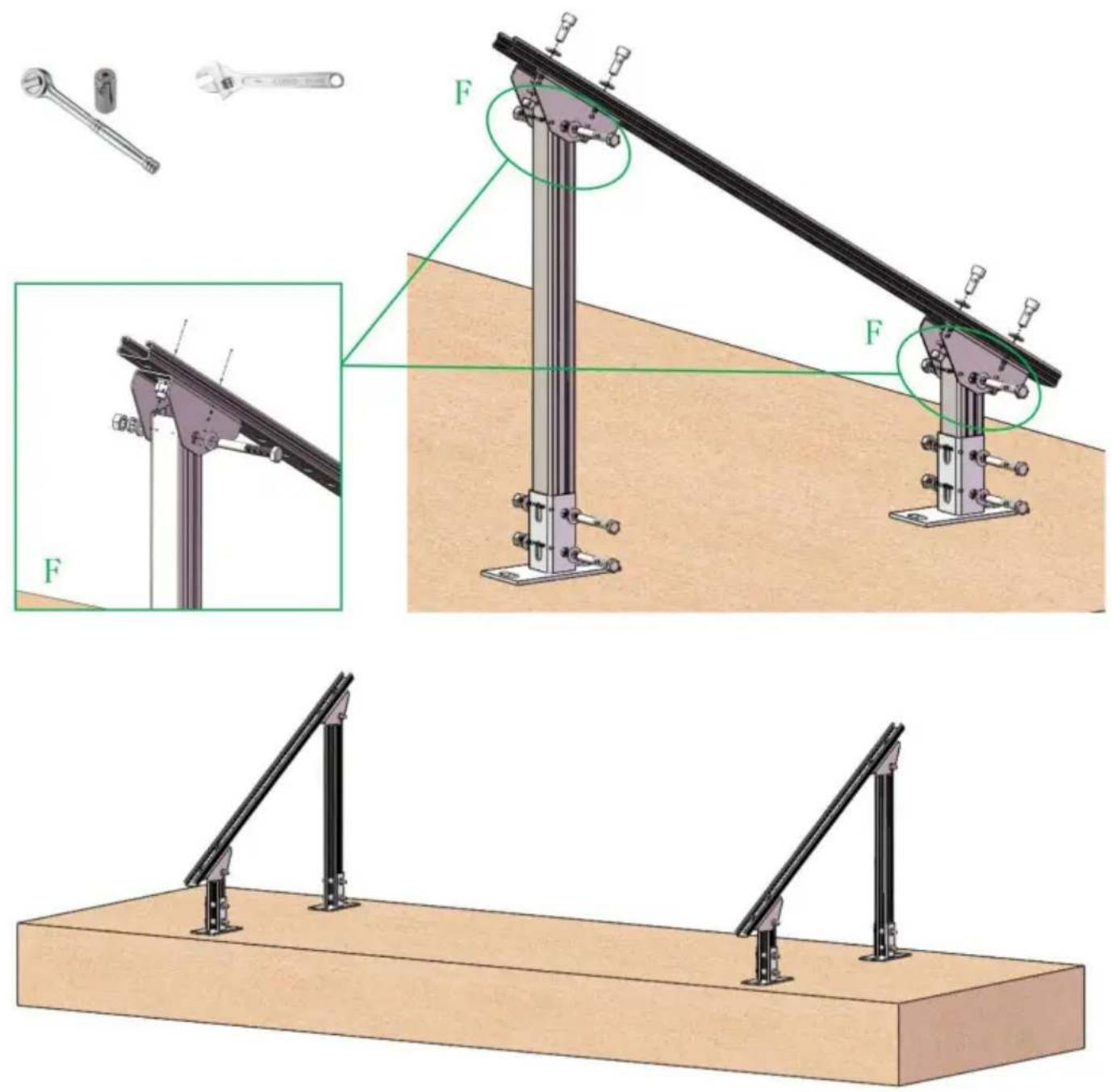

ÉTAPE 3 Assemblage du cadre latéral

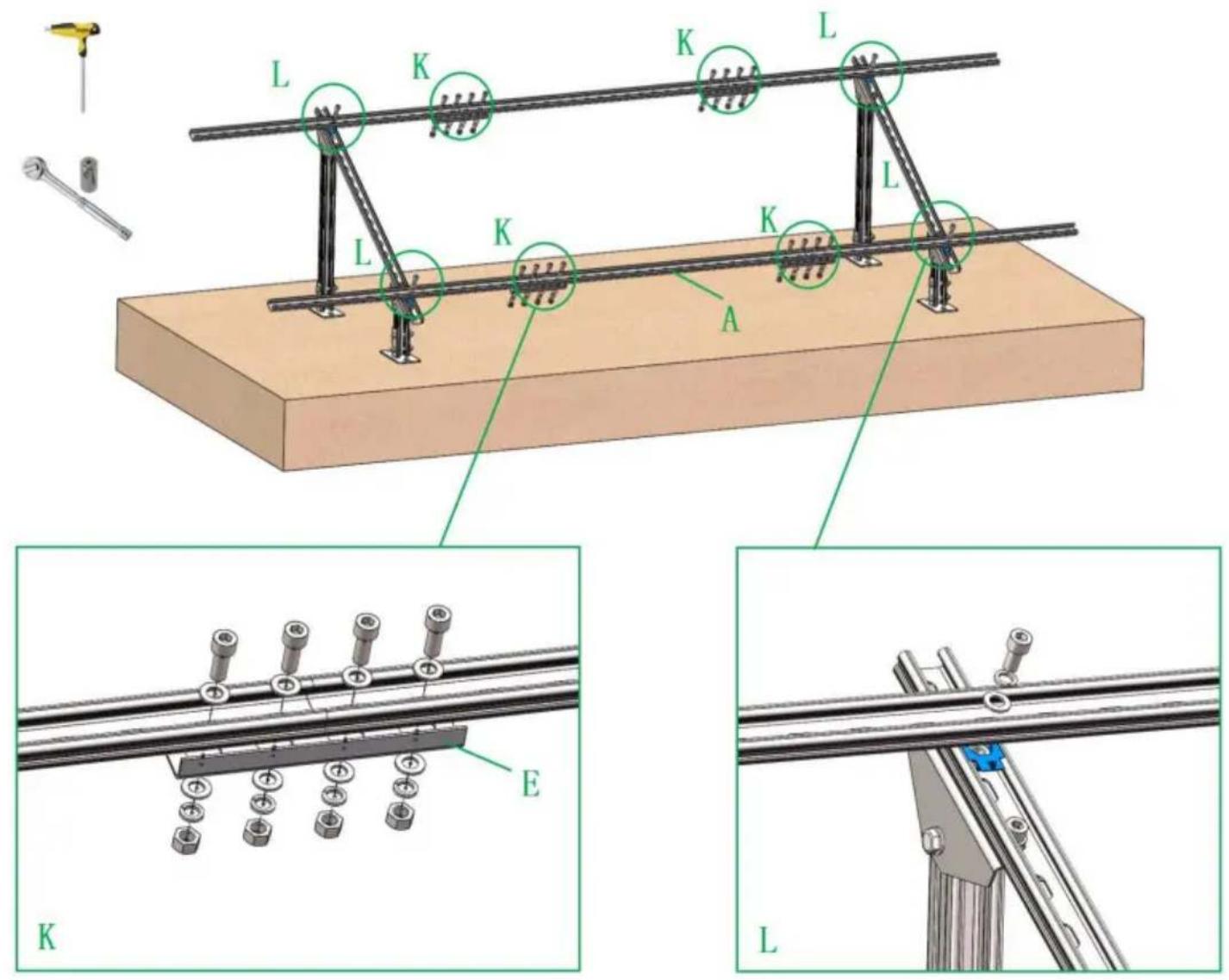

ÉTAPE 4 Installation de la piste

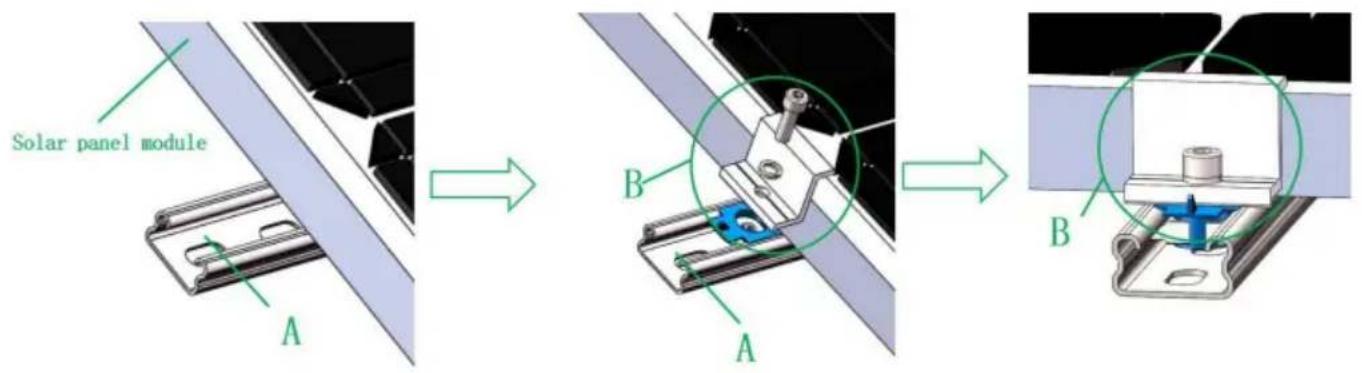

ÉTAPE 5 Les presses latérales et centrales sont installées
ÉTAPE 6

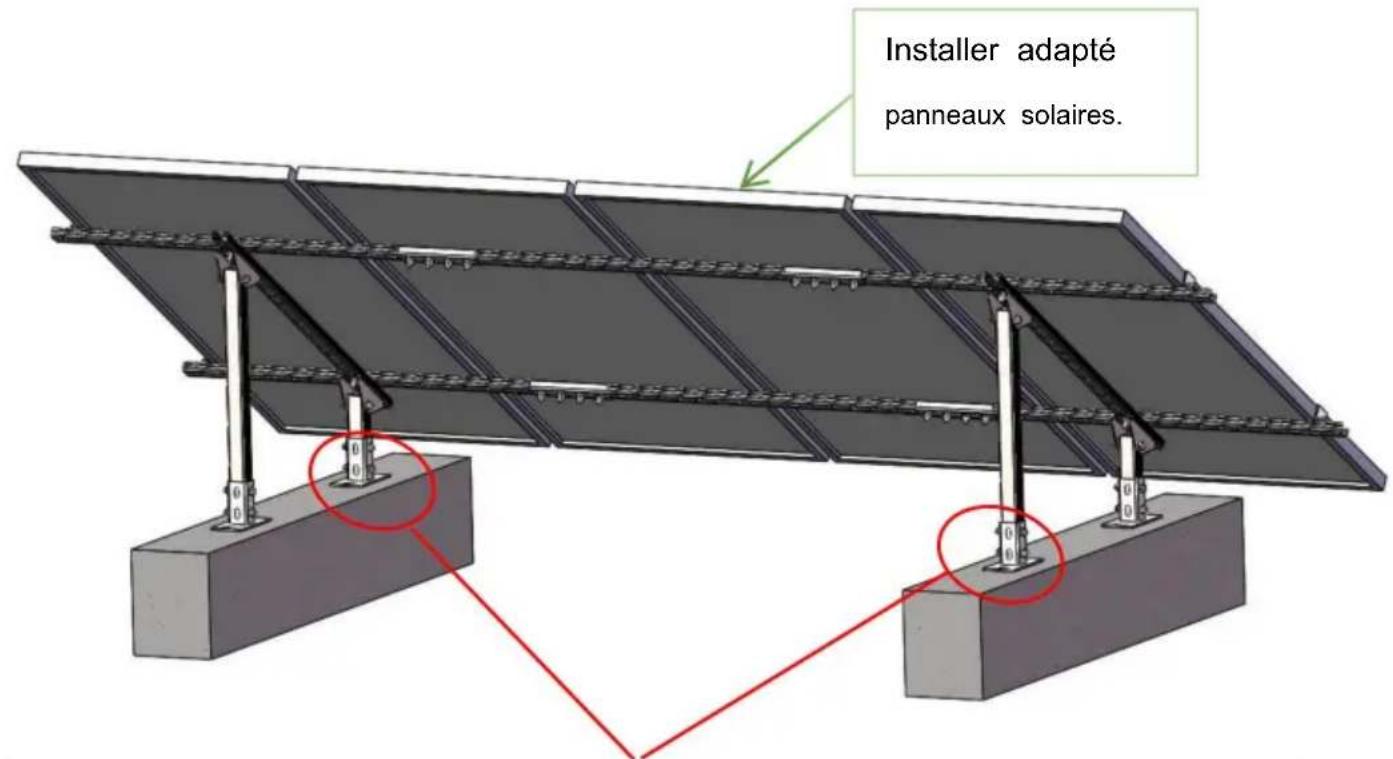

Installation terminée
Le pipeline est mesuré et dessiné, des piliers en béton (poutres en bois) sont placés à l'emplacement prévu et fixés aux piliers en béton (poutres en bois) à l'aide de boulons d'expansion de cadre préinstallés (clous autotaraudeurs). L'effet après l'installation est illustré dans la figure ci-dessus
Remarque : avant l'installation, comprenez la longitude, la latitude et la région du lieu d'installation, puis ajustez l'angle et l'installation requis. direction
Fabricant : Shanghaimuxinmuyeyouxiangongsi Adresse :
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australie
Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
