MANUALE UTENTE SF-SS-SKU7 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Montaggio multipannello

MODELLO:SF-SS-SKU6; SF-SS-SKU7

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

Montaggio multipannello

MODELLO: SF-SS-SKU6; SF-SS-SKU7

Nota: questo prodotto include solo il supporto per i pannelli solari; i pannelli solari devono essere acquistati autonomamente.

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Grazie mille per aver scelto questo prodotto.

Si prega di leggere tutte le istruzioni prima di utilizzarlo. Le informazioni ti aiuteranno a ottenere i migliori risultati possibili.

Sicurezza operativa

AVVERTIMENTO:

Si prega di leggere tutte le istruzioni prima di utilizzare questo prodotto

È responsabilità del proprietario garantire che tutti gli utenti di questo prodotto siano

pienamente consapevole di tutte le avvertenze e precauzioni.

1. Il montaggio deve seguire queste istruzioni. Un montaggio non corretto può essere un pericolo.
2. Durante il montaggio è necessario indossare occhiali protettivi e guanti da lavoro.
3. Non riunirsi quando si è stanchi o sotto l'effetto di alcol, droghe o farmaco.
4. La capacità di peso e le altre capacità del prodotto si applicano a un prodotto correttamente e solo prodotto completamente assemblato.
5. Mantenere l'area di assemblaggio pulita e ben illuminata.
6. Tenere gli astanti fuori dall'area durante l'assemblea.
7. Questo prodotto non è un giocattolo. Non permettere ai bambini di giocare con questo articolo o di avvicinarsi ad esso.
8. Non superare la capacità di peso indicata. Stringere saldamente tutte le manopole prima applicazione del carico. Siate consapevoli del carico dinamico! Il movimento improvviso del carico può creare brevemente un carico eccessivo, causando il guasto del prodotto.

Disclaimer e condizioni d'uso

Gli utenti di questo prodotto devono utilizzare il prodotto a proprio rischio e pericolo e in nessun caso il Venditore, il distributore o il produttore non saranno responsabili per danni indiretti, incidentali, derivati perdite, danni o lesioni derivanti direttamente o indirettamente dall'uso del presente Prodotto.

Per una sicurezza e prestazioni ottimali, tutti i prodotti devono essere installati correttamente e utilizzato correttamente. Non accettiamo responsabilità per qualsiasi uso improprio, alterazione o installazione.

Strumenti necessari (non inclusi)

Chiave esagonale da 6 mm	Utensile elettrico	Chiave a bussola	Corda
Nastro di misurazione	Chiave regolabile	Evidenziatore

Introduzione al prodotto

Modello	Codice articolo: SF-SS-SKU6	Codice articolo: SF-SS-SKU7
Materiale principale	Acciaio al carbonio	Acciaio al carbonio
Dimensioni del prodotto	Dimensioni: 3000x1000x800 mm	6000x1000x800 mm
Portata massimaCapacità	330 libbre (150 kg)	330 libbre (150 kg)

NOTA: selezionare il pannello solare appropriato in base a

le dimensioni del prodotto.

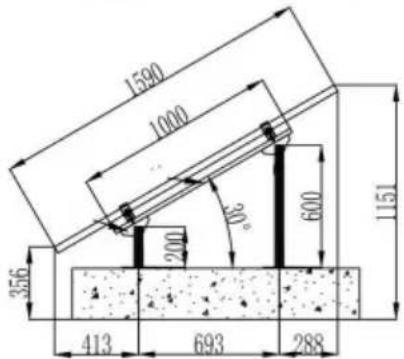

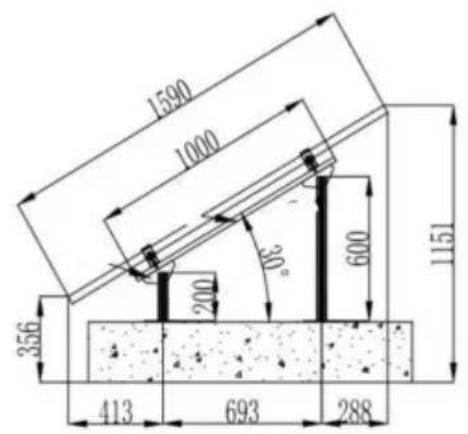

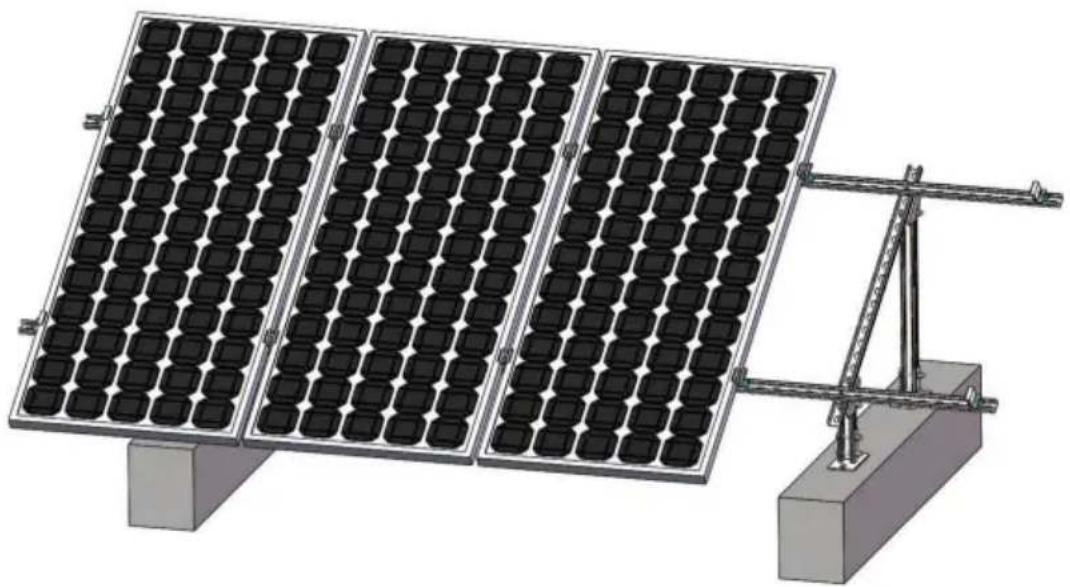

Di seguito è riportata l'immagine delle dimensioni del prodotto e dell'effetto di assemblage (solo a scopo di riferimento)

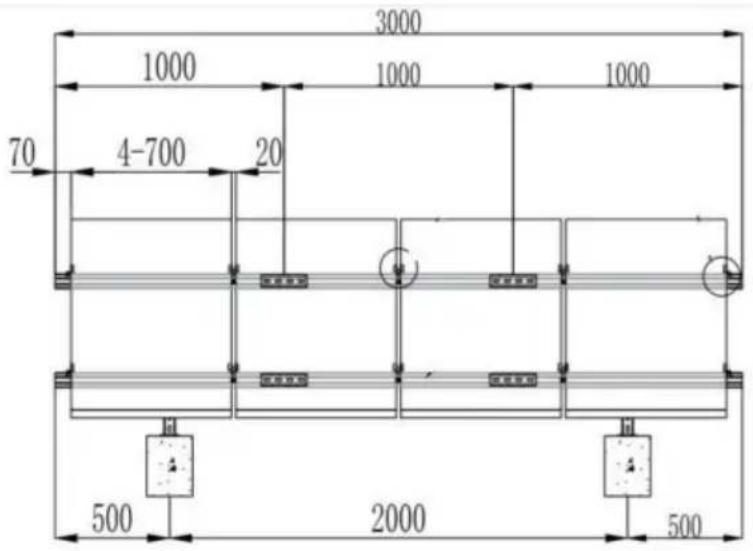

Codice articolo: SF-SS-SKU6

3000 1000 1000 1000 70 4-700 20 500 2000 500

1590 1000 30° 200 600 1151 356 413 693 288

1000 800 100 800 100

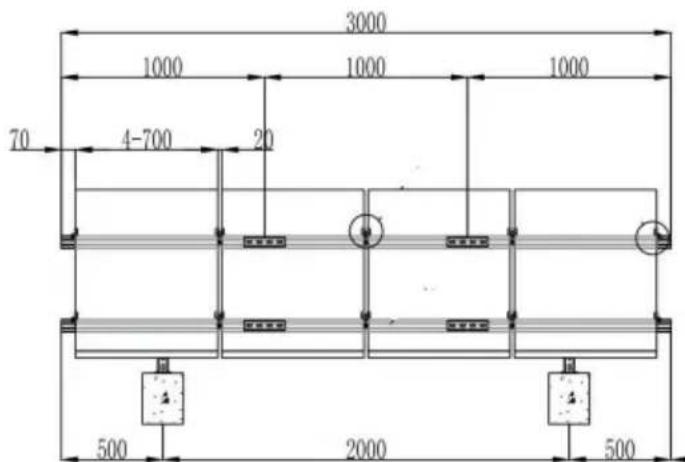

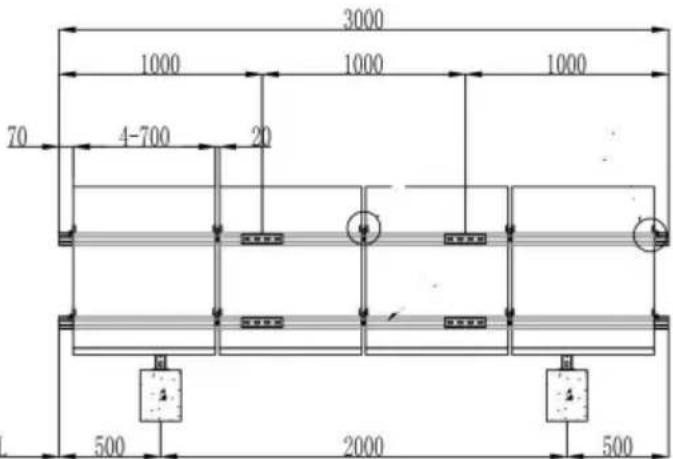

Codice articolo: SF-SS-SKU7

3000 1000 1000 1000 70 4-700 20 500 2000 500

3000 1000 1000 1000 70 4-700 20 500 2000 500

1590 1000 30° 200 600 1151 356 413 693 288

1000 800 100 800 100

Elenco delle parti

A (Traccia di supporto solare)	B (blocco pressa laterale assemblaggio)	C (gruppo blocco pressione media)	D (raggio obliquo)	E (Connettore di traccia)
F (set di bulloni M10*70)	G (Connettore triangolo)	H (Base)	I (Montante posteriore)	J (Montante anteriore)
QÿM10*25 set di bulloni)	LÿM10*20 set di bulloni)

Nota: le parti vengono costantemente aggiornate, fare riferimento alla versione attuale.

Assemblea

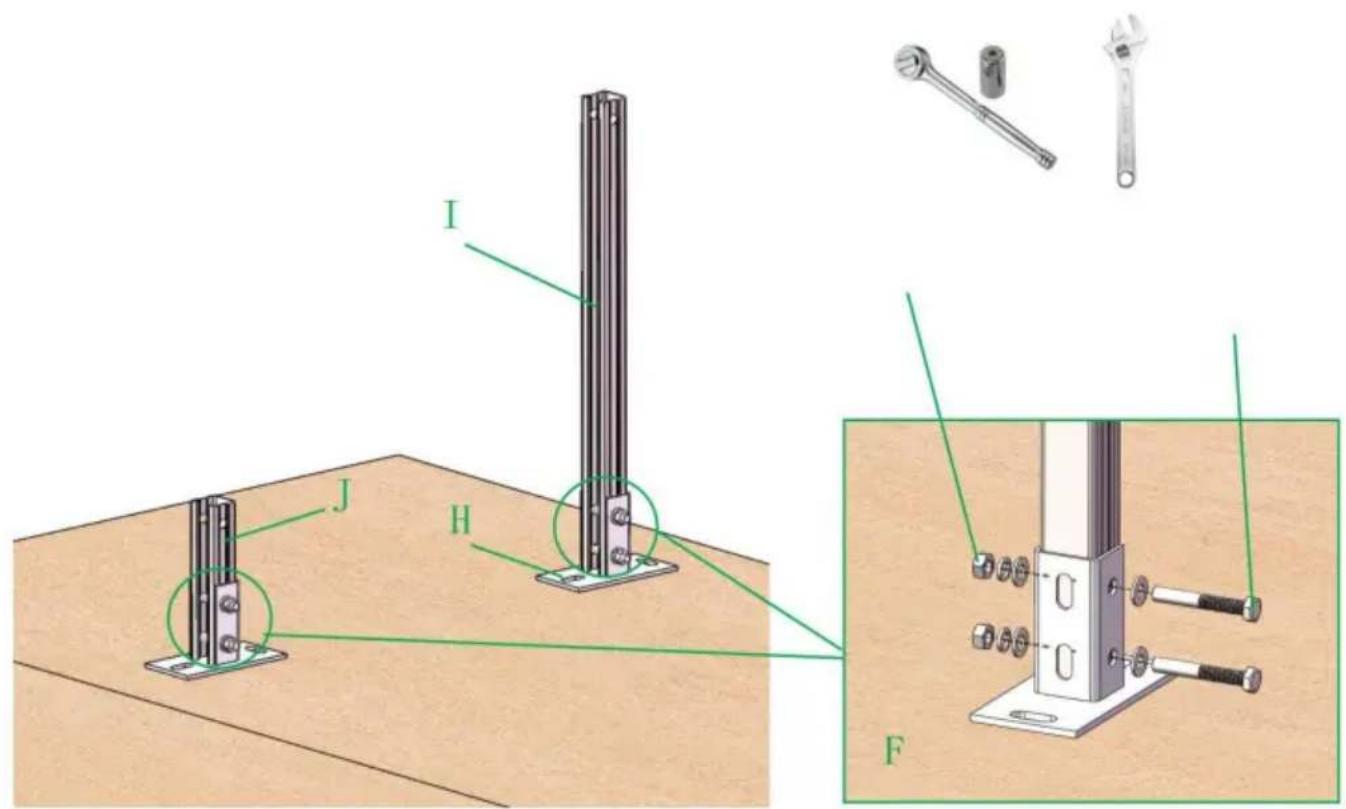

FASE 1 Installare la colonna anteriore

I J H F

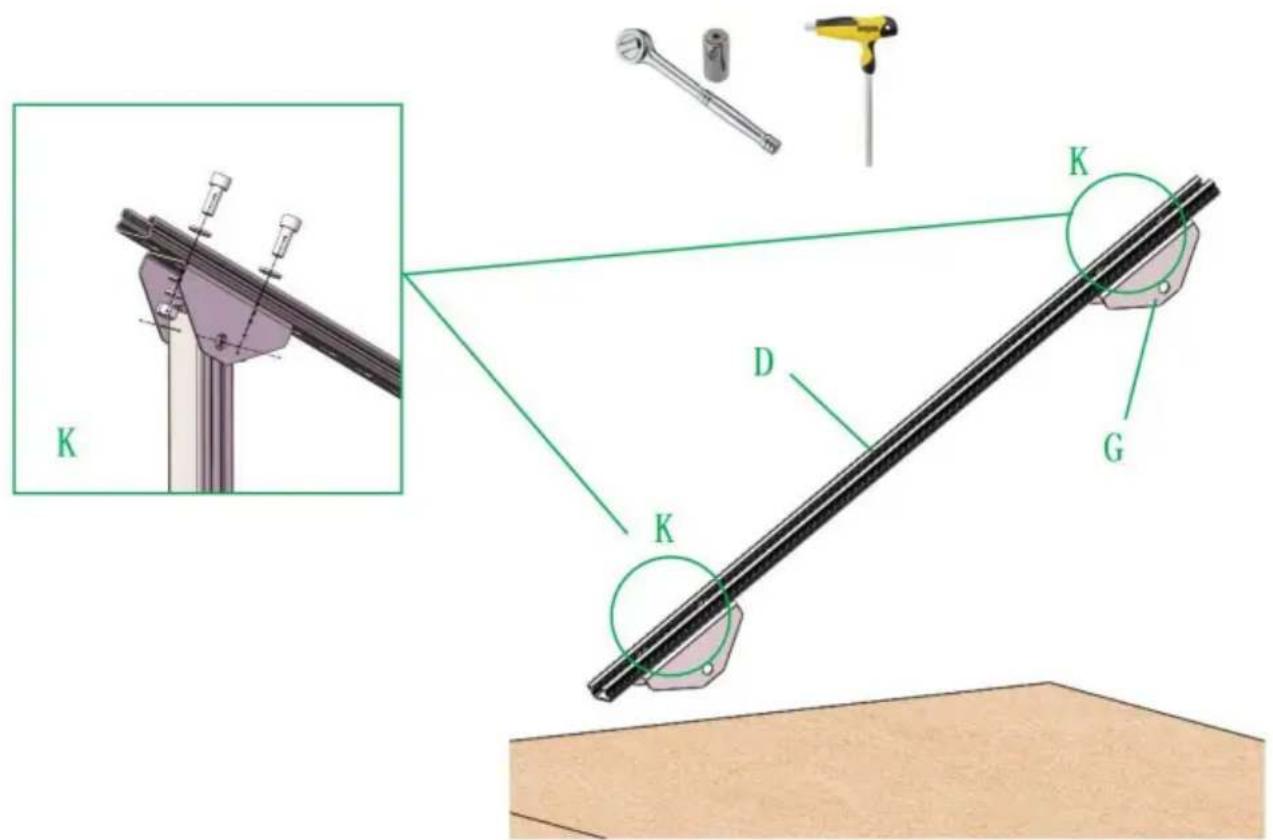

FASE 2 Trave inclinata preinstallata

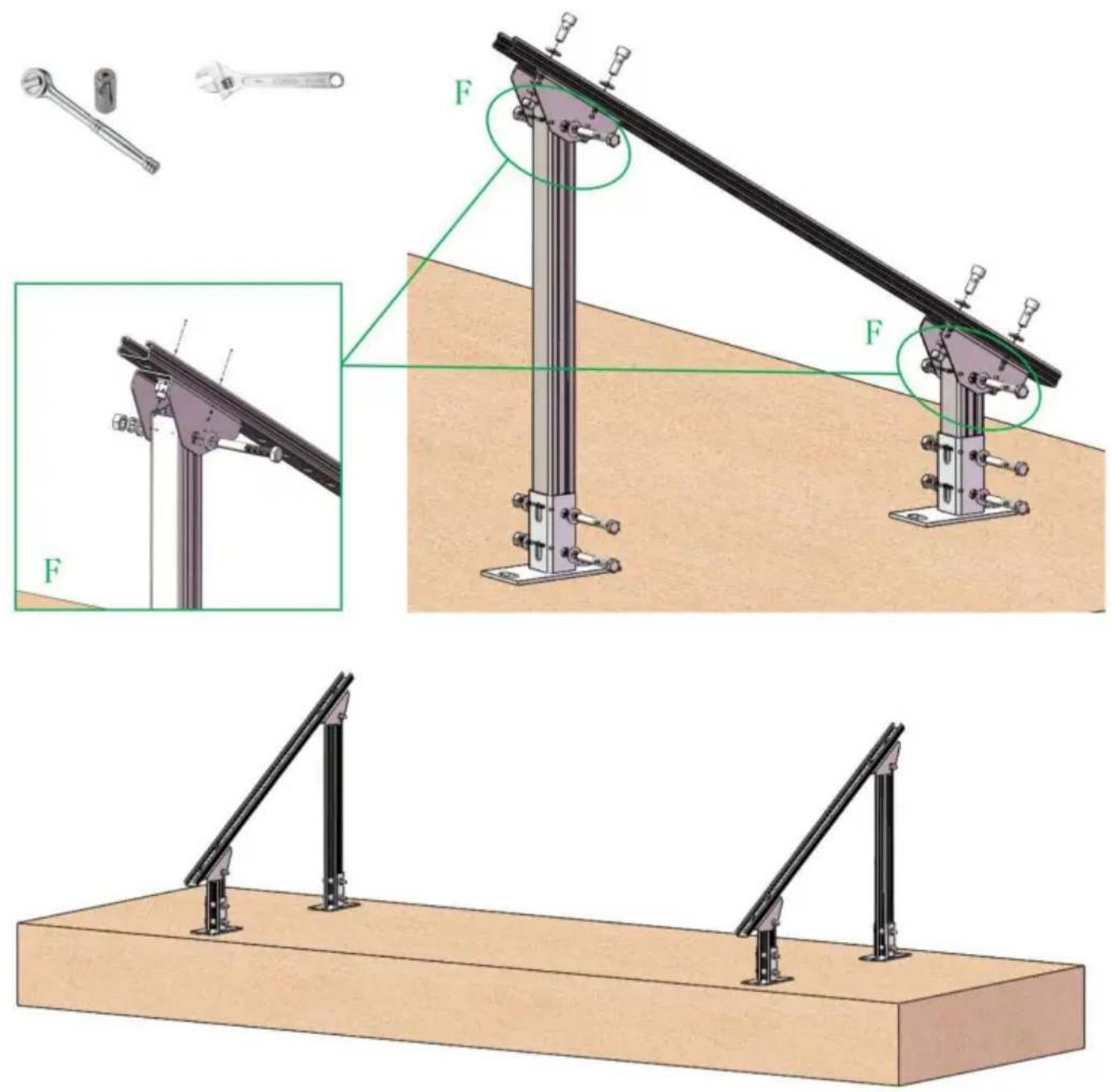

FASE 3 Assemblaggio del telaio laterale

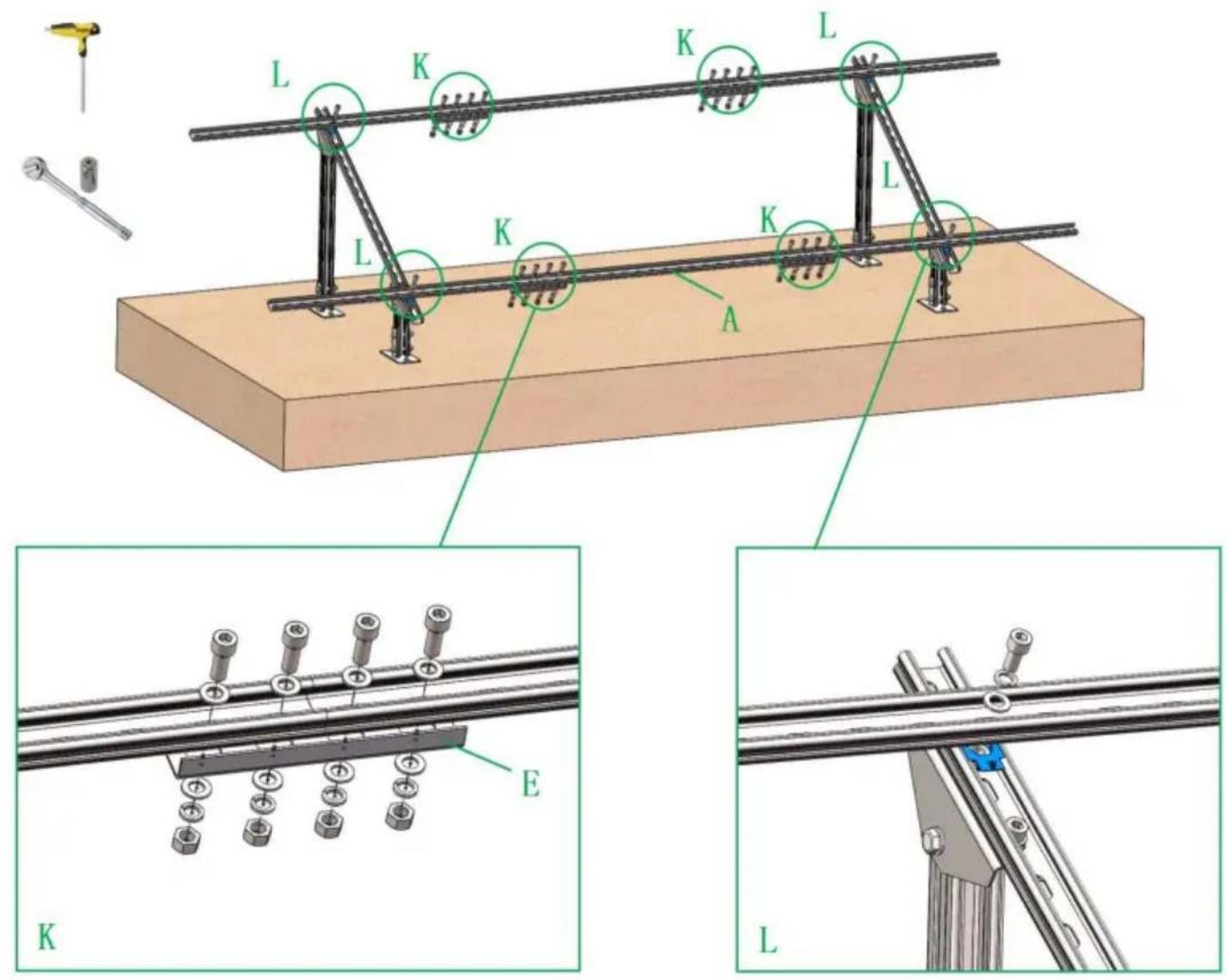

FASE 4 Installazione della pista

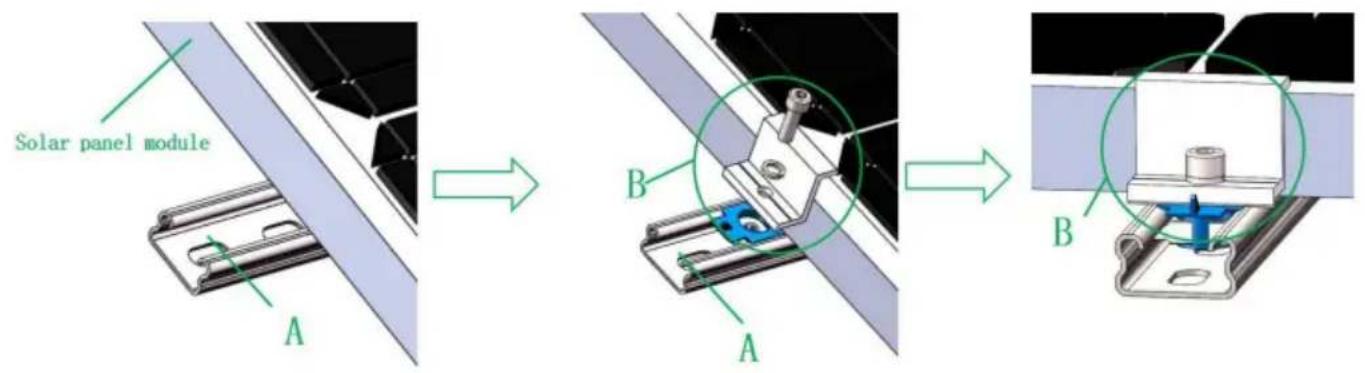

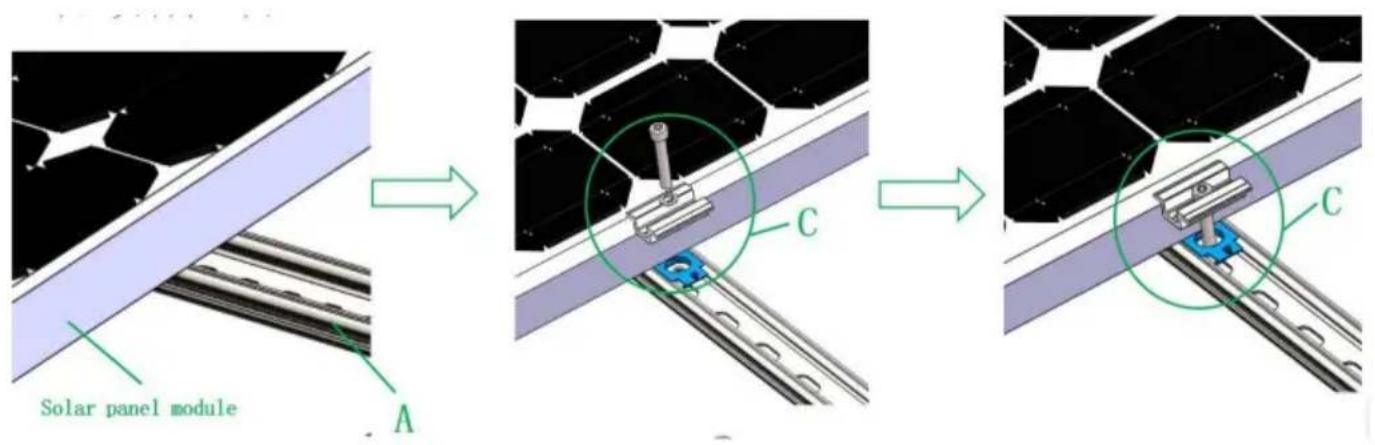

STEP5 Sono installate le presse laterali e centrali

Solar panel module A B A B

Solar panel module A C C

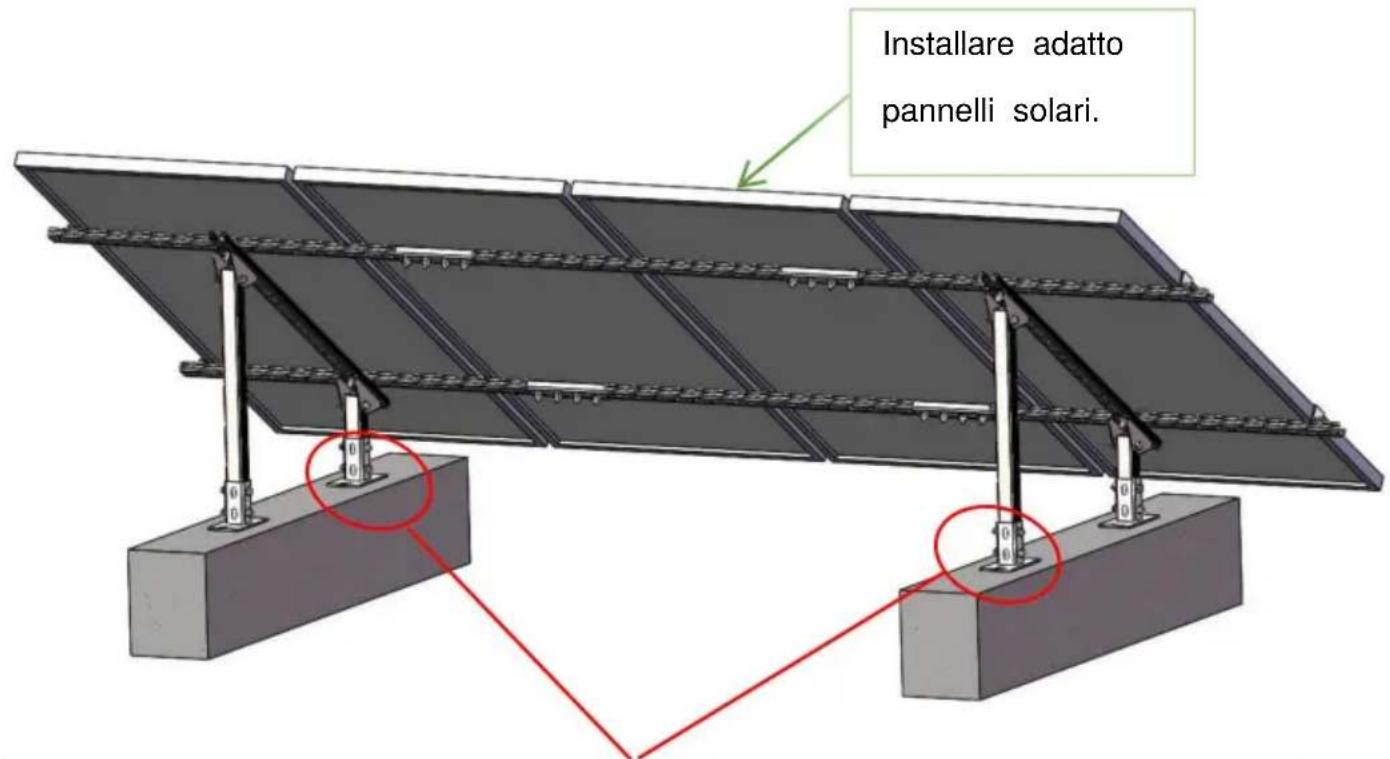

PASSO 6

Installazione completata

Installare adatto pannelli solari.

La conduttura viene misurata e disegnata, i pilastri in cemento (travi di legno) vengono posizionati nella posizione pianificata e fissati ai pilastri in cemento (travi di legno) utilizzando bulloni di espansione del telaio preinstallati (chiodi autofilettanti). L'effetto dopo l'installazione è mostrato nella figura sopra

Nota: prima dell'installazione, comprendere la longitudine, la latitudine e la regione del luogo di installazione e regolare l'angolazione e l'installazione ri direzione

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.
