Produkttyp	Befestigungsstütze für Solarmodule
Modell	SF-SS-SKU7
Marke	Vevor
Hauptmaterial	Kohlenstoffstahl
Produktabmessungen	6000 x 1000 x 800 mm
Maximale Tragfähigkeit	150 kg (330 lbs)
Anzahl unterstützter Module	Mehrere (je nach Größe anpassbar)
Neigungswinkel einstellbar	Ja, einstellbar nach Längen- und Breitengrad
Für die Montage erforderliche Werkzeuge	Inbusschlüssel 6 mm, Elektrowerkzeug, Steckschlüssel, Kette, Maßband, Rollgabelschlüssel, Markerstift
Packungsinhalt	Nur Befestigungsstütze (Solarmodule nicht enthalten)
Bodenbefestigung	Auf Betonpfeilern oder Holzbalken mit Expansionsbolzen
Wartung	Regelmäßig mit einem trockenen Tuch reinigen; Anzug der Bolzen überprüfen
Sicherheit	Während der Montage Handschuhe und Schutzbrille tragen; maximale Belastung nicht überschreiten
Garantie	Siehe elektronisches Garantiezertifikat auf www.vevor.com/support

Häufig gestellte Fragen - SF-SS-SKU7 Vevor

Welche Solarmodule sind mit dieser Stütze kompatibel?

Diese Stütze ist für mehrere Solarmodule ausgelegt. Die Abmessungen der Stütze betragen 6000x1000x800 mm. Bitte wählen Sie Module, die diesen Abmessungen entsprechen.

Wie hoch ist die maximale Tragfähigkeit?

Die maximale Tragfähigkeit beträgt 150 kg (330 Pfund) bei korrekter und vollständiger Montage.

Welche Werkzeuge werden für die Montage benötigt?

Die erforderlichen Werkzeuge (nicht enthalten) sind: Inbusschlüssel 6 mm, Elektrowerkzeug, Steckschlüssel, Kette, Maßband, Rollgabelschlüssel und Markerstift.

Ist die Stütze im Neigungswinkel einstellbar?

Ja, vor der Installation müssen Sie den Längen- und Breitengrad Ihres Standorts kennen, um den Winkel und die Installationsrichtung anzupassen.

Wie befestige ich die Stütze am Boden?

Es müssen Betonpfeiler gegossen oder Holzbalken verwendet werden, dann die Stütze mit Expansionsbolzen oder selbstschneidenden Schrauben befestigen.

Wird die Stütze mit Solarmodulen geliefert?

Nein, dieses Produkt enthält nur die Stütze. Solarmodule müssen separat erworben werden.

Kann ich diese Stütze für ein einzelnes Modul verwenden?

Ja, sie ist für ein oder mehrere Module geeignet, solange die Gesamtlast 150 kg nicht überschreitet.

Wie ist die Garantie für dieses Produkt?

Vevor bietet eine elektronische Garantie. Für weitere Informationen besuchen Sie www.vevor.com/support.

Wie pflege ich die Stütze?

Reinigen Sie sie regelmäßig mit einem trockenen Tuch und überprüfen Sie den Anzug aller Bolzen. Vermeiden Sie plötzliche dynamische Belastungen.

Gibt es Sicherheitsvorkehrungen zu beachten?

Tragen Sie während der Montage eine Schutzbrille und Handschuhe. Montieren Sie nicht, wenn Sie müde oder unter dem Einfluss von Substanzen sind. Halten Sie Kinder fern.

BEDIENUNGSANLEITUNG SF-SS-SKU7 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Halterung für mehrere Panele

MODELL: SF-SS-SKU6; SF-SS-SKU7

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Halterung für mehrere Panele

MODELL: SF-SS-SKU6; SF-SS-SKU7

Hinweis: Dieses Produkt enthält nur eine Solarpanel-Unterstützung. Solarpanele müssen Sie selbst kaufen.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das

Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.

Bitte lesen Sie vor der Anwendung alle Hinweise sorgfältig durch. Die Informationen helfen Ihnen dabei, optimale Ergebnisse zu erzielen.

Betriebssicherheit

WARNUNG:

Bitte lesen Sie alle Anweisungen, bevor Sie dieses Produkt verwenden

Es liegt in der Verantwortung des Eigentümers, sicherzustellen, dass alle Benutzer dieses Produkts

sich aller Warnungen und Vorsichtsmaßnahmen voll bewusst sein.

1. Die Montage muss diesen Anweisungen folgen. Eine falsche Montage kann ein Gefahr.
2. Bei der Montage sollten Schutzbrille und Arbeitshandschuhe getragen werden.
3. Montieren Sie nicht, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamente.
4. Gewichtskapazität und andere Produkteigenschaften gelten für eine ordnungsgemäße Nur komplett montiertes Produkt.
5. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
6. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
7. Dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, mit diesem Produkt zu spielen oder sich ihm zu nähern.
8. Überschreiten Sie nicht die angegebene Gewichtskapazität. Ziehen Sie alle Knöpfe fest an, bevor Sie Last aufbringen. Achten Sie auf dynamische Belastung! Die plötzliche Bewegung der Last kann kurzzeitig eine Überlastung erzeugen und so zum Produktausfall führen.

Haftungsausschluss & Nutzungsbedingungen

Benutzer dieses Produkts müssen dieses Produkt auf eigenes Risiko verwenden und dürfen in keinem Fall Der Verkäufer, Händler oder Hersteller haftet für indirekte, zufällige, abgeleitete

Verluste, Schäden oder Verletzungen, die direkt oder indirekt aus der Verwendung dieses Produkts entstehen.

Für optimale Sicherheit und Leistung müssen alle Produkte ordnungsgemäß installiert und

ordnungsgemäß verwendet. Wir übernehmen keine Verantwortung für unsachgemäße Verwendung, Änderung oder Installation.

Benötigtes Werkzeug (nicht im Lieferumfang enthalten)

6 mm Inbusschlüssel	Elektrowerkzeug	Steckschlüssel	Zeichenfolge
Bandmaß	Verstellbarer Schraubenschlüssel	Markierstift

Produkteinführung

Modell	SF-SS-SKU6	SF-SS-SKU7
Hauptmaterial	Kohlenstoffstahl	Kohlenstoffstahl
Produktgröße	3000 x 1000 x 800 mm	6000 x 1000 x 800 mm
Maximale Tragkraft Kapazität	150 kg (330 Pfund) 150 kg (330 Pfund)

HINWEIS: Bitte wählen Sie das passende Solarmodul entsprechend die Produktgröße.

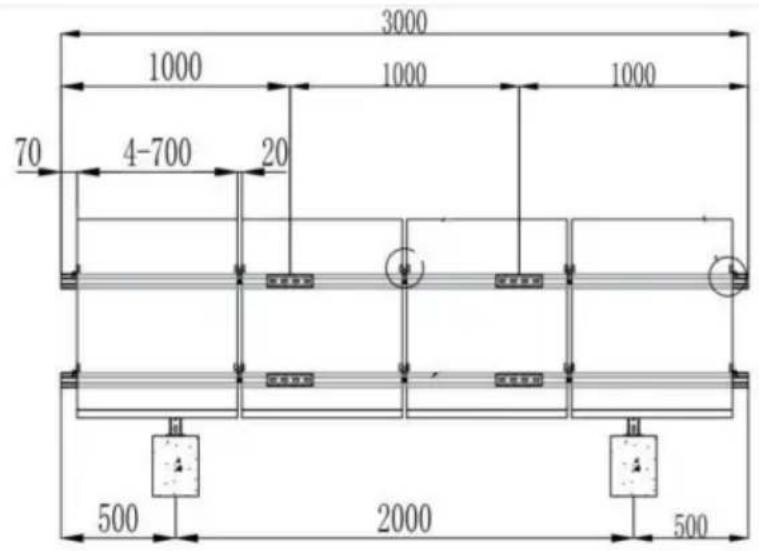

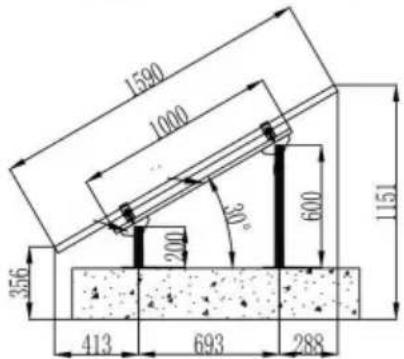

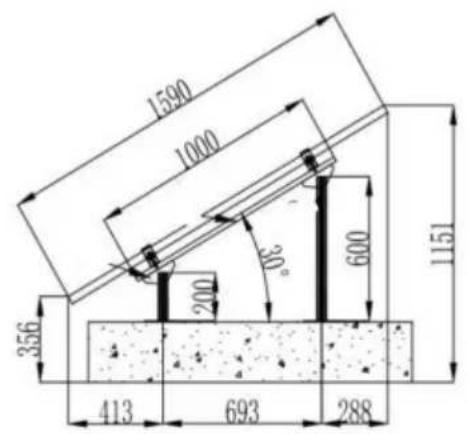

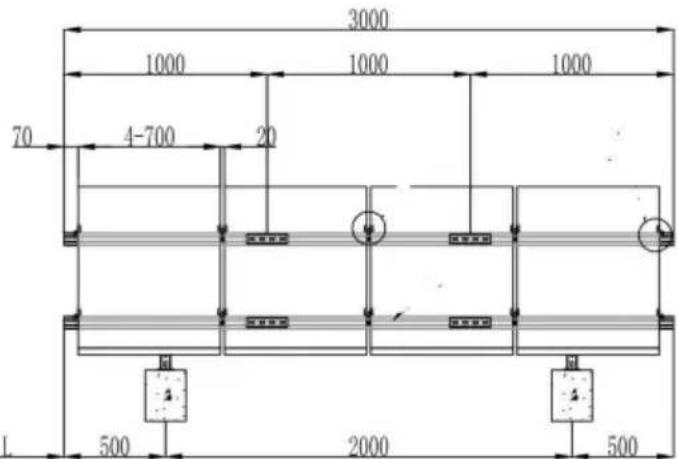

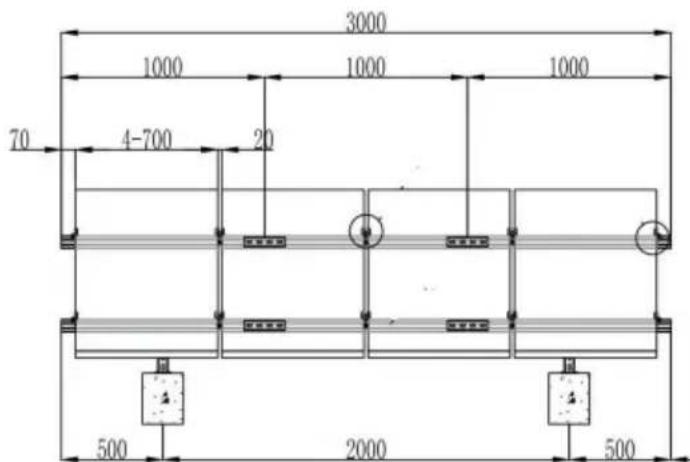

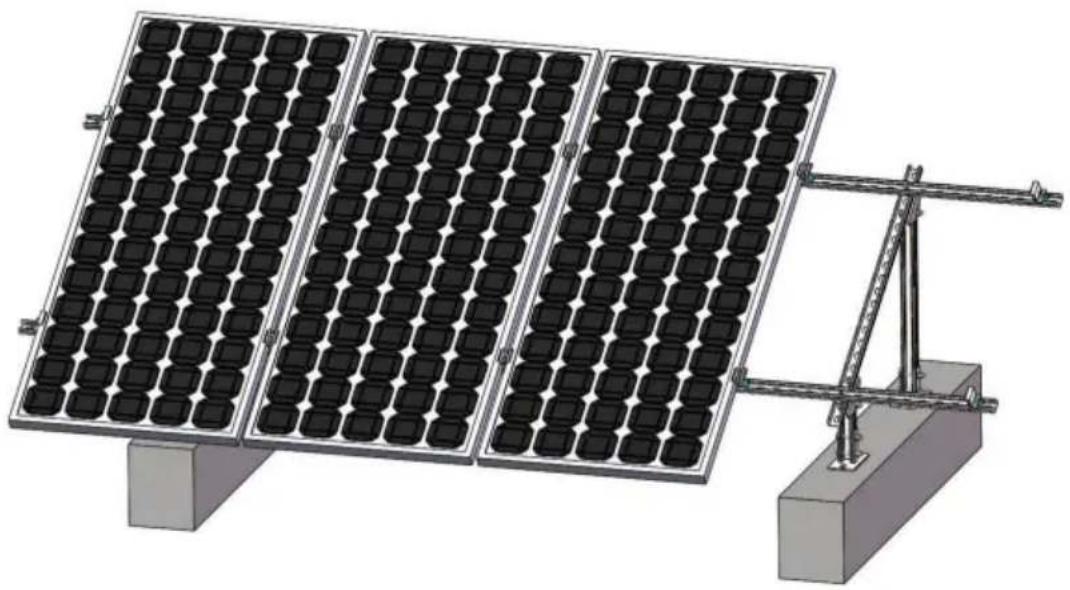

Nachfolgend sehen Sie das Bild mit den Produktgrößen und Montageeffekten (nur als Referenz)

SF-SS-SKU6

SF-SS-SKU7

Stückliste

A (Solar-Stützschiene)	B (Seitenpressblock Montage)	C (Mittlere Druckblockbaugruppe)	D (Schrägstrahl)	E (Gleisverbinder)
F (M10*70 Schraubensatz)	G (Dreiecksverbinder)	H (Basis) I (Hintere	Säule)	J (Vordersäule)
QÿM10*25 Bolzensatzÿ	LÿM10*20 Bolzensatzÿ

Hinweis: Teile werden ständig aktualisiert, bitte beachten Sie die aktuellen.

Montage

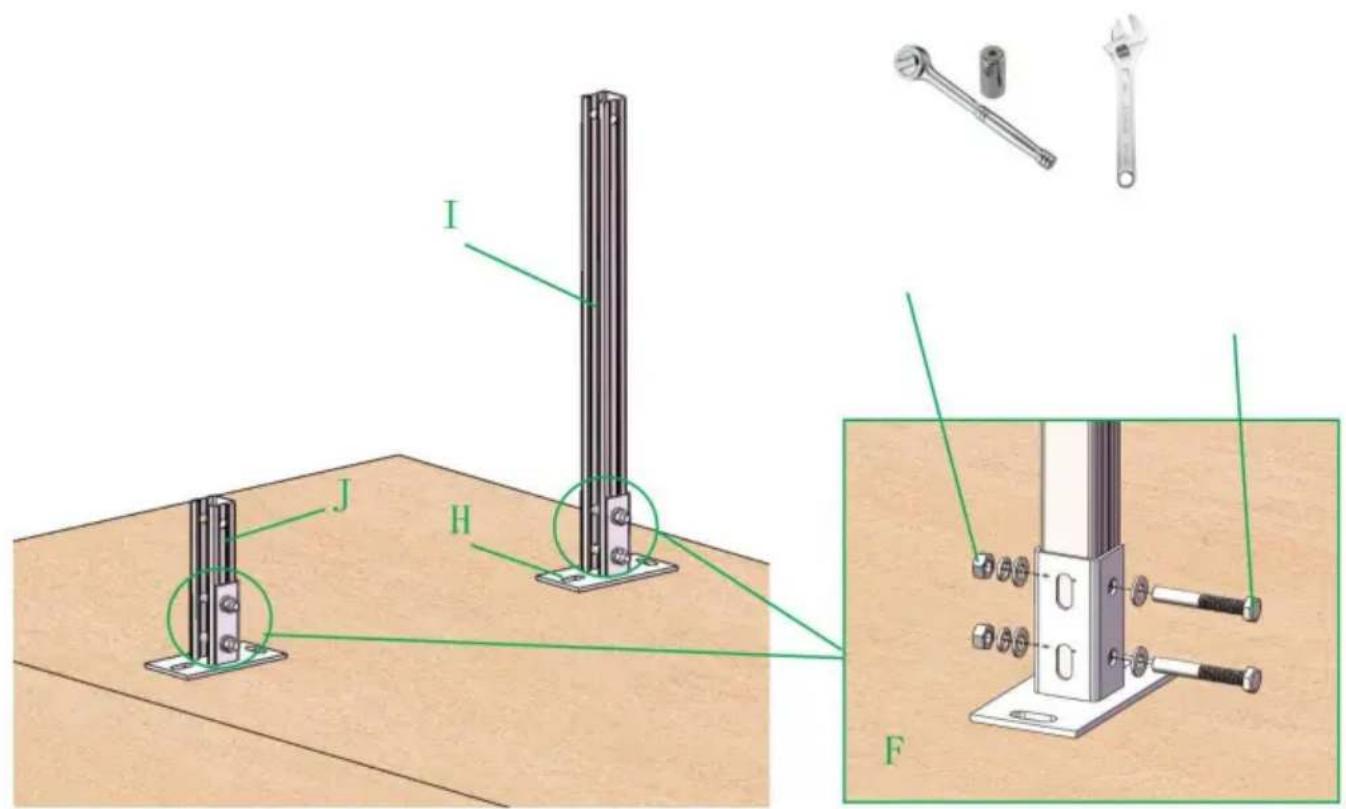

SCHRITT 1 Vordere Säule installieren

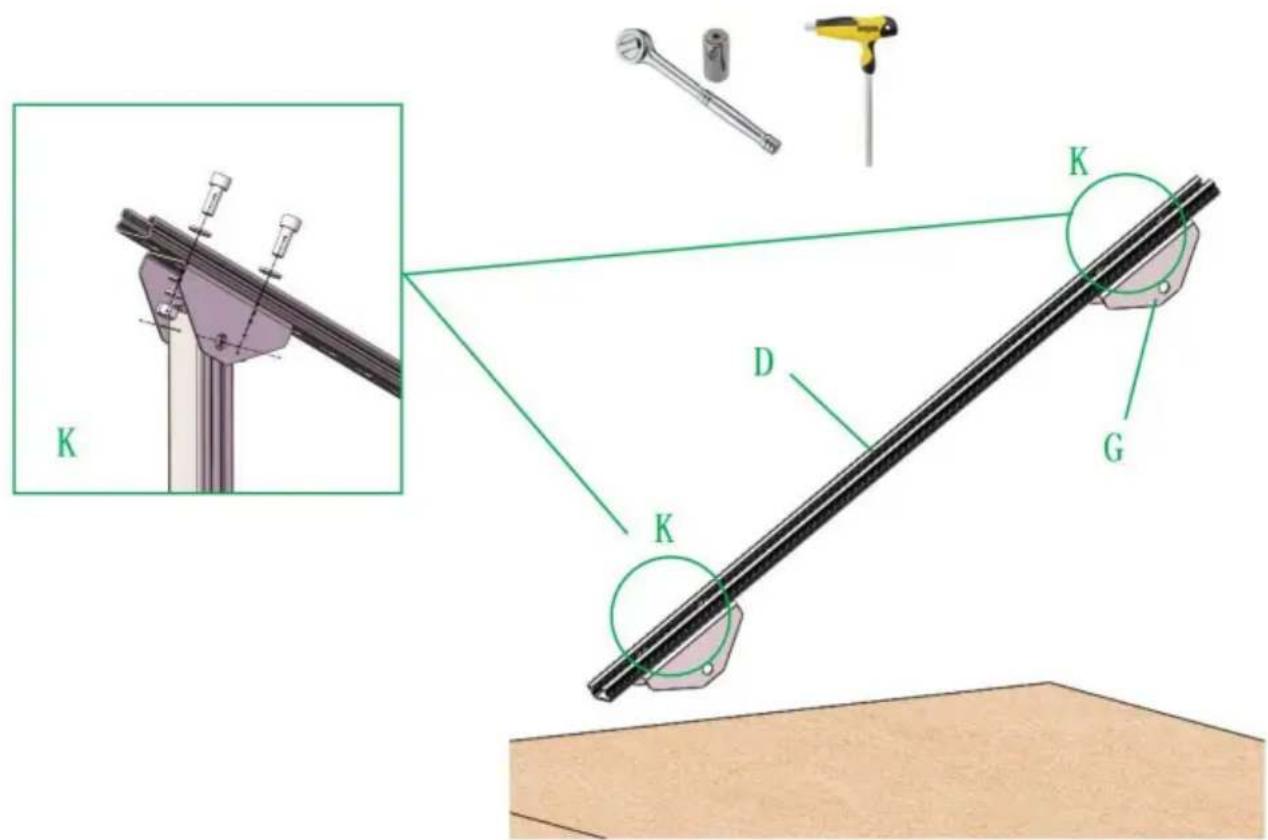

SCHRITT 2 Schrägbalken vorinstalliert

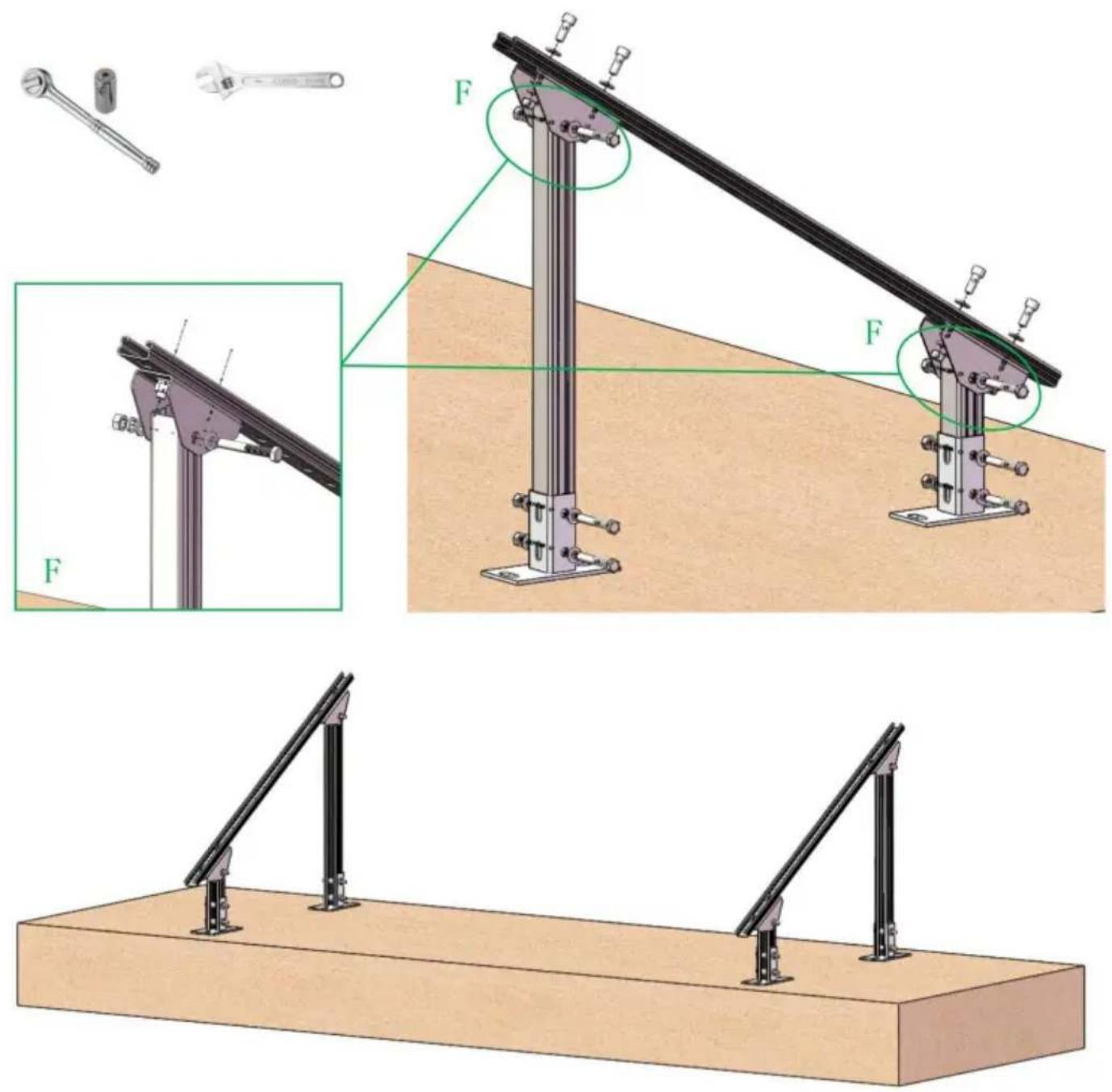

SCHRITT 3 Seitenrahmenmontage

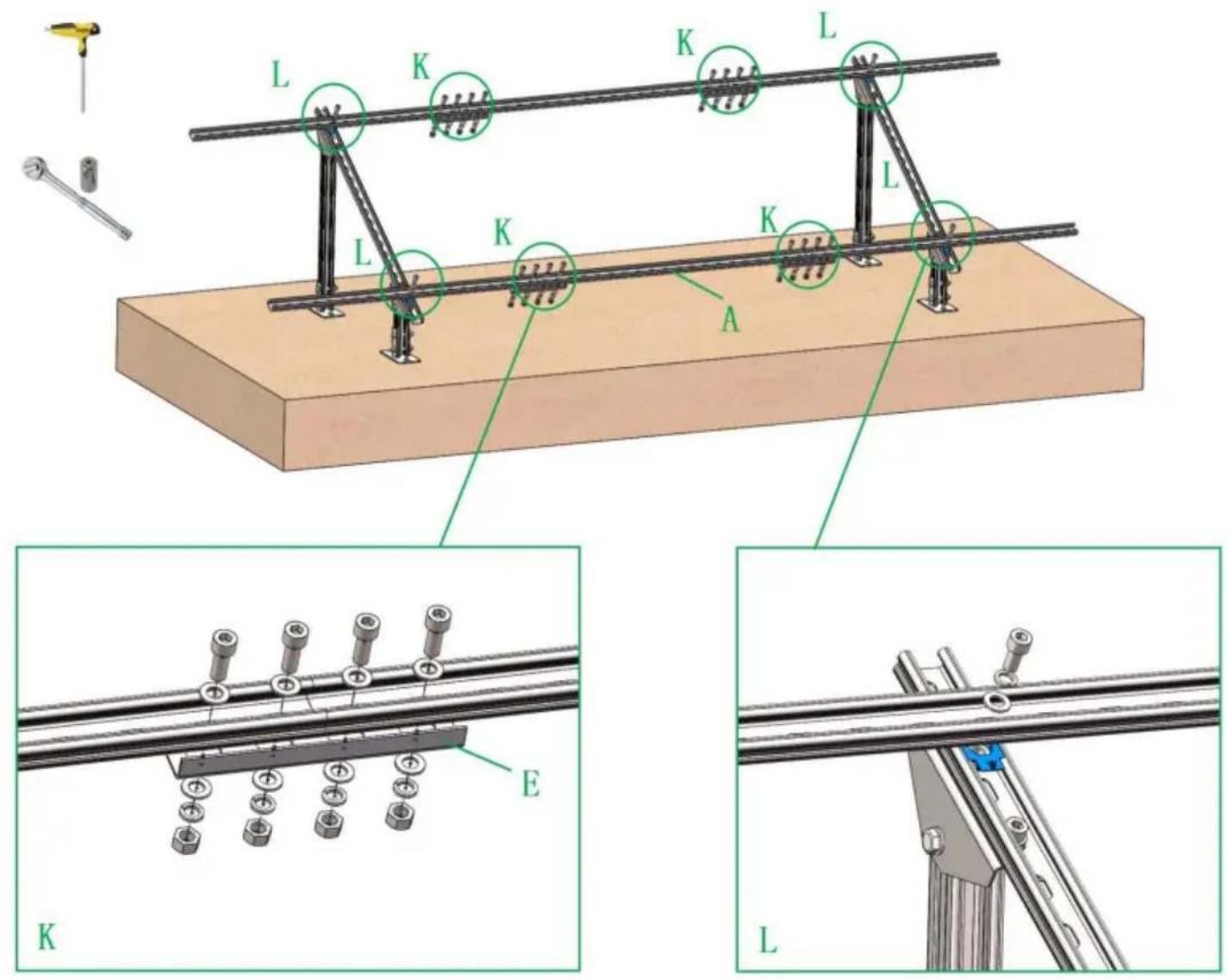

SCHRITT 4 Schienenmontage

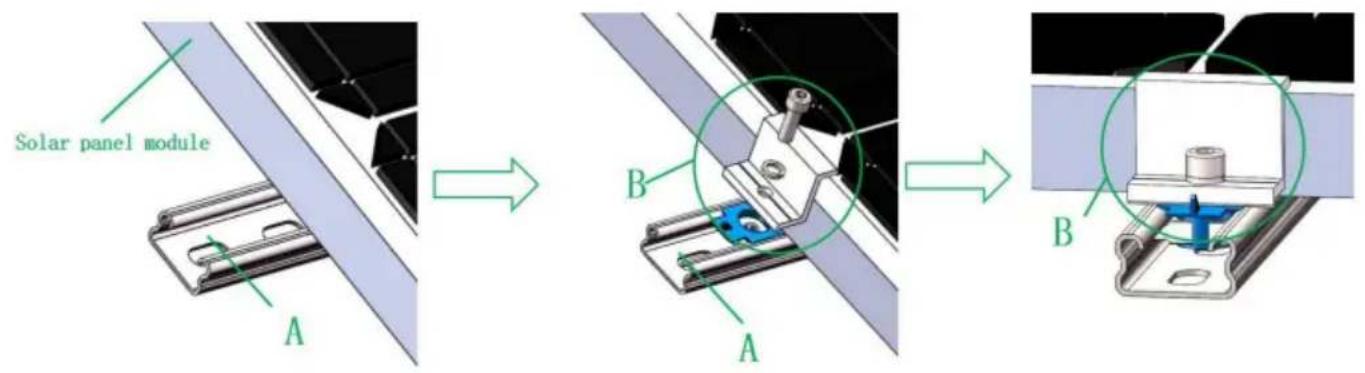

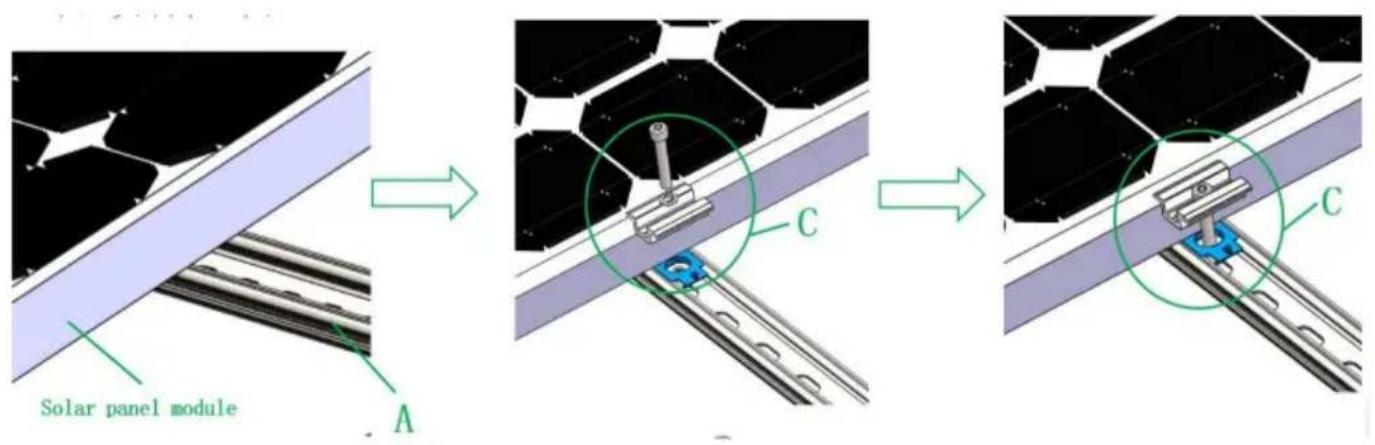

STEP5 Seiten- und Mittelpressen werden installiert

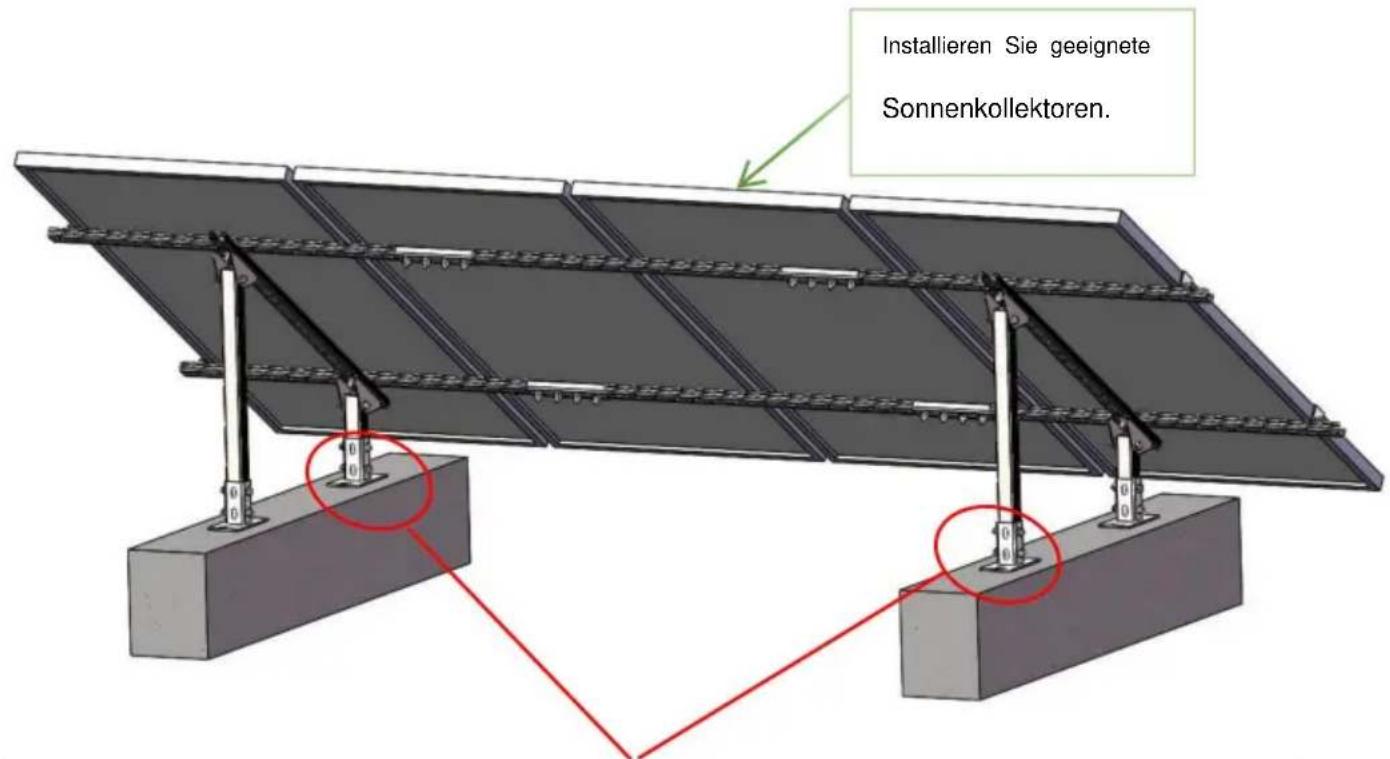

SCHRITT 6

Installation abgeschlossen

Die Rohrleitung wird vermessen und gezeichnet, Betonpfeiler (Holzbalken) werden an der geplanten Stelle platziert und mit vorinstallierten Rahmendehnungsbolzen (selbstschneidenden Nägeln) an den Betonpfeilern (Holzbalken) befestigt. Der Effekt nach der Installation ist in der Abbildung oben dargestellt

Hinweis: Informieren Sie sich vor der Installation über Längen- und Breitengrad sowie die Region des Installationsorts und passen Sie den erforderlichen Winkel und die Installationsgröße ar Richtung

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
