QB-4in-8 - Befestigungshalter Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Pfostenhalter (Post Base)
Marke	Vevor
Modell	QB-4in-8
Anzahl der Teile	8 Halterungen pro Kit
Abmessungen der Basis	140 x 140 mm (5,5 x 5,5 Zoll)
Innenabmessungen des Hohlraums	92 x 92 mm (3,6 x 3,6 Zoll)
Material	Stahl
Enthaltene Befestigungen	Selbstschneidende Schrauben (F), gezahnte Expansionshülsen (G), Unterlegscheiben (H), Holzschrauben (I)
Erforderliche Werkzeuge	Kreuzschlitzschraubendreher, Bohrer 11,5 mm (29/64 Zoll)
Empfohlene Bohrtiefe	65 mm
Verwendungszweck	Befestigung von Pfosten für Zäune, Pergolen, Geländer, Schilder, Briefkästen
Bodenkompatibilität	Holz- und Betonböden
Empfohlener Pfostenquerschnitt	0,1 Zoll (2,5 mm) kleiner als der Innenhohlraum
Sicherheit	Kinder nicht klettern lassen; bei Montage Handschuhe und Schutzbrille tragen
Montage	Zwei Personen empfohlen
Pflege	Mit feuchtem Tuch und mildem Reinigungsmittel reinigen; korrosive Produkte vermeiden
Garantie	Technischer Support und elektronische Garantieurkunde verfügbar unter www.vevor.com/support
Reparierbarkeit	Ersatzteile (Schrauben, Hülsen) verfügbar; Austausch möglich

Häufig gestellte Fragen - QB-4in-8 Vevor

Wie installiere ich den Pfostenhalter Vevor QB-4in-8?

Markieren Sie 6 Punkte auf dem Boden durch die Löcher der Basis, bohren Sie 65 mm tief mit einem 11,5 mm Bohrer, setzen Sie die Expansionshülsen ein, befestigen Sie dann die Basis mit den selbstschneidenden Schrauben und Unterlegscheiben. Zum Schluss den Pfosten einsetzen und die Holzschrauben an den Seiten eindrehen.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Kreuzschlitzschraubendreher (oder Akkuschrauber) und einen Bohrer von 29/64 Zoll (11,5 mm) zum Bohren der Löcher.

Kann dieser Halter auf Beton verwendet werden?

Ja, der Halter ist für die Befestigung auf Holz- und Betonböden ausgelegt. Verwenden Sie die mitgelieferten Expansionshülsen für eine feste Befestigung.

Welche quadratische Pfostengröße ist für das Modell QB-4in-8 geeignet?

Der Innenhohlraum misst 92 x 92 mm (3,6 x 3,6 Zoll). Es wird empfohlen, dass der Pfostenquerschnitt etwa 0,1 Zoll (2,5 mm) kleiner ist, also etwa 89 x 89 mm.

Wie viele Halterungen sind im Kit QB-4in-8 enthalten?

Das Kit enthält 8 Befestigungshalterungen, jede mit den erforderlichen Schrauben und Hülsen.

Ist der Halter wetterbeständig?

Der Stahlhalter ist für den Außeneinsatz konzipiert. Seine Basis ist erhöht, um den Kontakt mit feuchtem Boden zu vermeiden, was das Rostrisiko verringert. Regelmäßige Pflege verlängert seine Lebensdauer.

Wie pflege und reinige ich den Halter?

Reinigen Sie ihn mit einem feuchten Tuch und einem milden Reinigungsmittel. Vermeiden Sie scheuernde oder korrosive Produkte. Überprüfen Sie regelmäßig die Schrauben und ziehen Sie sie bei Bedarf nach.

Kann ich den Halter lackieren, um ihn an meine Dekoration anzupassen?

Ja, Sie können den Halter mit einer für Außenmetall geeigneten Farbe lackieren. Stellen Sie sicher, dass er vor dem Auftragen sauber und trocken ist.

Wo finde ich Ersatzteile für dieses Modell?

Ersatzteile (Schrauben, Hülsen, Unterlegscheiben) sind auf der Vevor-Website oder beim Kundendienst erhältlich. Weitere Informationen finden Sie unter www.vevor.com/support.

Wie hoch ist die Garantie für dieses Produkt?

Das Produkt ist durch eine elektronische Garantie abgedeckt. Technischen Support und die Garantieurkunde erhalten Sie auf www.vevor.com/support.

BEDIENUNGSANLEITUNG QB-4in-8 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

Vollständige Einkreisung des Stützpunkts

Technischer Support und E-Garantie-Zertifikat

Vollständiger Einkreisungsposten

Base

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

Sicherheitshinweise

Lesen und verstehen Sie dieses Handbuch vollständig, bevor Sie dieses Produkt zusammenbauen, installieren, betreiben oder warten. Die Nichtbeachtung dieser Warnungen und Anweisungen können zu Verletzungen oder Sachschäden führen.

ALLROUND-NUTZUNG

Das Produkt verfügt über eine Trennwand an der Unterseite, die vollständig getrennt ist vom Boden. Bei längerer Nutzung verrottet das Holz nicht durch Regen.

Es kann für Terrassengeländer, Pergolen, Schilder, Briefkästen und Gartenzäune, Deckhalterungen verwendet werden. Es würde dazu beitragen, dass Ihre Zäune robust und langlebig aussehen und gleichzeitig Brüche zu vermeiden.

Geeignet zur Befestigung auf Holz- und Betonböden.

1. Erlauben Sie Kindern nicht, auf das Gerät zu klettern. 2. Halten Sie Kinder und Haustiere während der Montage weg.

VORSICHTSMASSNAHMEN BEI DER MONTAGE

1. Bitte montieren Sie das Produkt streng nach der Anleitung. Eine falsche Montage kann gefährlich sein.
2. Bitte tragen Sie während der Montage eine Schutzbrille und Arbeitshandschuhe.
3. Versuchen Sie nicht, das Produkt zusammenzubauen, wenn Sie müde sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten.
4. Tragfähigkeit und andere Produktparameter gelten nur für ein ordnungsgemäß und vollständig montiertes Produkt.
5. Trennen und zählen Sie alle Teile und die Hardware.
6. Bereiten Sie das folgende Werkzeug vor: Kreuzschlitzschraubendreher.
7. Achten Sie beim Einsatz von Elektrowerkzeugen darauf, die Geschwindigkeit zu verringern und anzuhalten, wenn nötig.
8. Für die Montage sind zwei Personen erforderlich.
9. Befolgen Sie nur die vorgesehenen Verwendungszwecke.

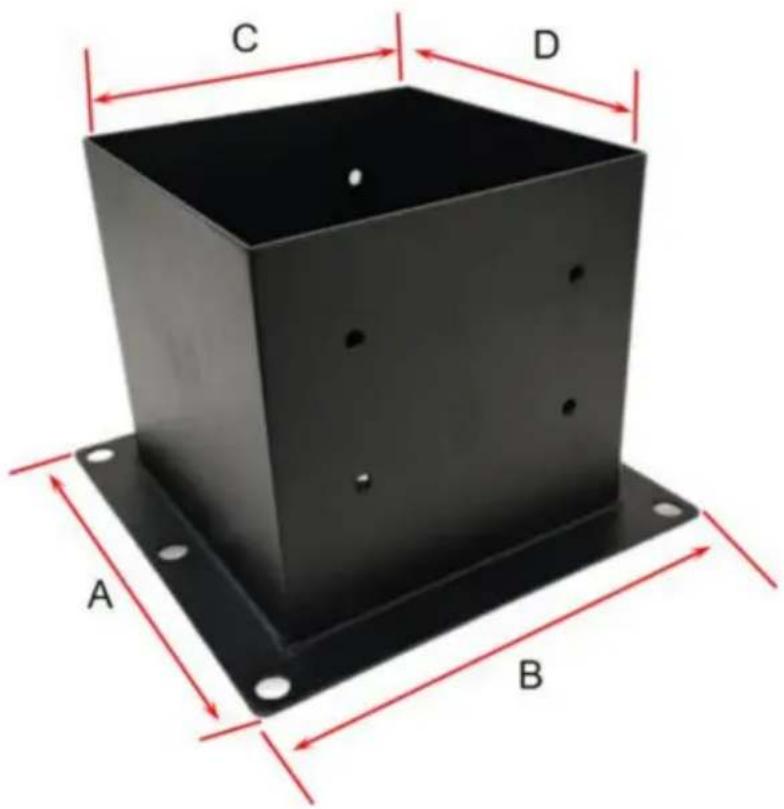

PARAMETERLISTE

Produktmodell	QB-6in-4	QB-4in-4	QB-4in-8
Anzahl der Kits	4 Stück	4 Stück	8 Stück
Basisgröße (A*B)	7,05×7,44 Zoll(179×189 mm)	5,5×5,5 Zoll(140×140 mm)
Innerer HohlraumGröße des Quadrats Rohr (C*D)	5,6×5,6 Zoll(142×142 mm)	3,6×3,6 Zoll(92×92 mm)

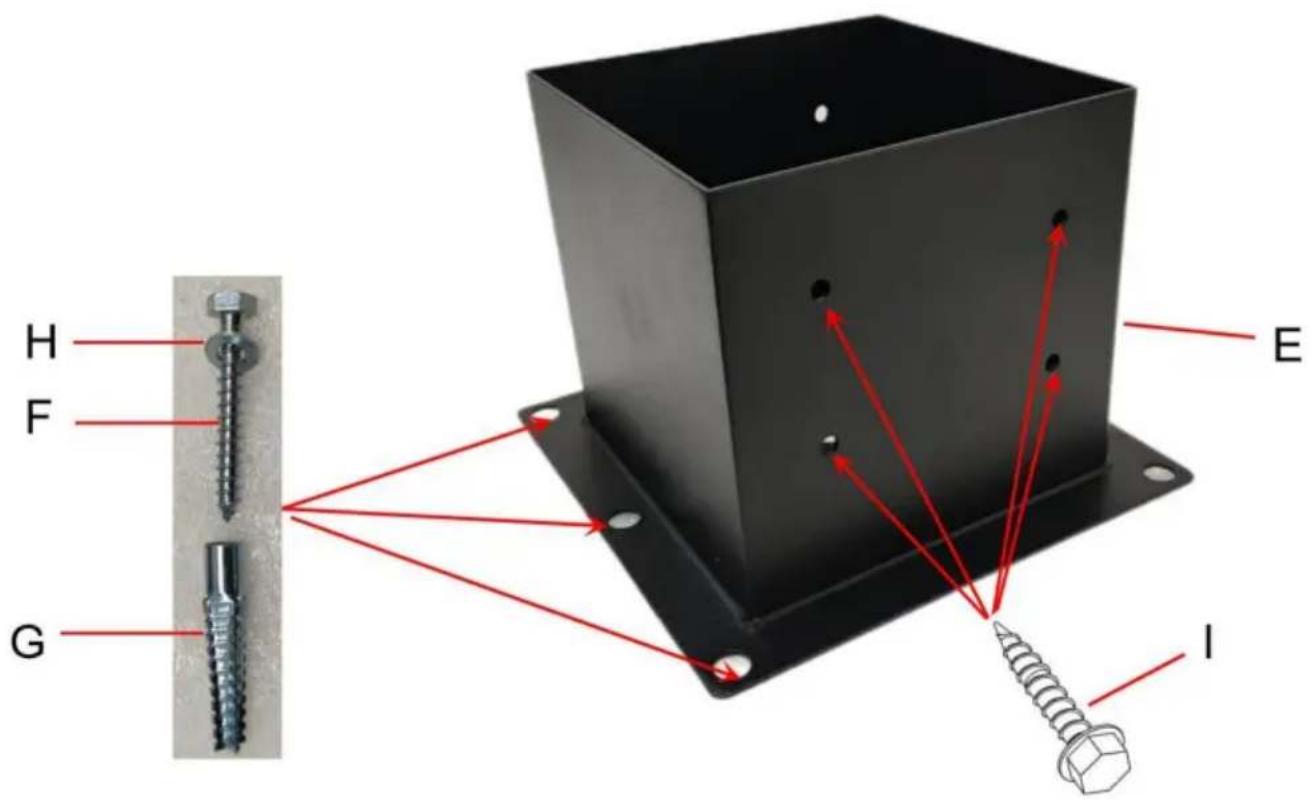

TEILELISTE

Produktmodell	QB-6in-4 QB-4in-4 QB-4in-8
E:Pfostenbasis	4 Stück	4 Stück
F: Selbstschneidende Schraube	24 Stück
G:Gezackte Expansionshülse	24 Stück	24 Stück
H:Unterlegscheibe	24 Stück	24 Stück
I:Holzschrauben	32 Stück	32 Stück 64 Stück
J:Schraubenschlüssel	1 Stück	1 Stück

Unsere Produkte werden ständig aktualisiert, die Bilder können von der tatsächlichen Form abweichen. Die tatsächliche Form entnehmen Sie bitte den tatsächlichen Artikeln.

Zählen Sie die Teile beim Empfang von Proben.

Mit dem Schraubenschlüssel J werden die Schrauben gedreht.

INSTALLATIONSANLEITUNG

1. Markieren Sie 6 Punkte auf dem Boden durch 6 Löcher an der Unterseite der Basis; Bohren Sie an der markierten Position mit einem 29/64" Bohrer; die Tiefe des Lochs beträgt 65 mm.
2. Installieren Sie die 6 gezahnten Spreizhülsen G in die fertigen Löcher.
3. Legen Sie die Unterlegscheibe H in die Schraube und befestigen Sie den Sockel mit 6 Schrauben F.
4. Installieren Sie das Holz an der Basis und befestigen Sie es mit 8 Schrauben an der Seite. Wir empfehlen, dass der Querschnitt des Holzquadrats

0,1 Zoll kleiner ist als die Innenmaße des Vierkantrohrs.
