Type de produit	Support de fixation pour poteaux (post base)
Marque	Vevor
Modèle	QB-4in-8
Nombre de pièces	8 supports par kit
Dimensions de la base	140 x 140 mm (5,5 x 5,5 pouces)
Dimensions intérieures de la cavité	92 x 92 mm (3,6 x 3,6 pouces)
Matériau	Acier
Fixation incluse	Vis autotaraudeuses (F), manchons d'expansion dentelés (G), rondelles (H), vis à bois (I)
Outils nécessaires	Tournevis cruciforme, foret de 11,5 mm (29/64 pouce)
Profondeur de perçage recommandée	65 mm
Utilisation prévue	Fixation de poteaux pour clôtures, pergolas, rampes, enseignes, boîtes aux lettres
Compatibilité des sols	Sols en bois et en béton
Section de poteau recommandée	0,1 pouce (2,5 mm) plus petite que la cavité intérieure
Sécurité	Ne pas laisser grimper les enfants ; porter gants et lunettes lors de l'assemblage
Assemblage	Deux personnes recommandées
Entretien	Nettoyer avec un chiffon humide et un détergent doux ; éviter les produits corrosifs
Garantie	Assistance technique et certificat de garantie électronique disponibles sur www.vevor.com/support
Réparabilité	Pièces détachées (vis, manchons) disponibles ; remplacement possible

FOIRE AUX QUESTIONS - QB-4in-8 Vevor

Comment installer le support de fixation Vevor QB-4in-8 ?

Marquez 6 points au sol à travers les trous de la base, percez à 65 mm de profondeur avec un foret de 11,5 mm, insérez les manchons d'expansion, puis fixez la base avec les vis autotaraudeuses et les rondelles. Enfin, insérez le poteau et vissez les vis à bois sur les côtés.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme (ou visseuse) et d'un foret de 29/64 pouce (11,5 mm) pour percer les trous.

Peut-on utiliser ce support sur du béton ?

Oui, le support est conçu pour une fixation sur sols en bois et en béton. Utilisez les manchons d'expansion fournis pour une fixation solide.

Quelle taille de poteau carré est adaptée pour le modèle QB-4in-8 ?

La cavité intérieure mesure 92 x 92 mm (3,6 x 3,6 pouces). Il est recommandé que la section du poteau soit environ 0,1 pouce (2,5 mm) plus petite, soit environ 89 x 89 mm.

Combien de supports sont fournis dans le kit QB-4in-8 ?

Le kit contient 8 supports de fixation, chacun accompagné des vis et manchons nécessaires.

Le support est-il résistant aux intempéries ?

Le support en acier est conçu pour une utilisation extérieure. Sa base est surélevée pour éviter le contact avec le sol humide, ce qui réduit les risques de rouille. Un entretien régulier prolonge sa durée de vie.

Comment entretenir et nettoyer le support ?

Nettoyez-le avec un chiffon humide et un détergent doux. Évitez les produits abrasifs ou corrosifs. Vérifiez régulièrement les vis et resserrez-les si nécessaire.

Puis-je peindre le support pour l'adapter à mon décor ?

Oui, vous pouvez peindre le support avec une peinture adaptée au métal extérieur. Assurez-vous qu'il soit propre et sec avant l'application.

Où puis-je trouver des pièces de rechange pour ce modèle ?

Les pièces détachées (vis, manchons, rondelles) sont disponibles sur le site Vevor ou auprès du service client. Consultez www.vevor.com/support pour plus d'informations.

Quelle est la garantie de ce produit ?

Le produit est couvert par une garantie électronique. Vous pouvez obtenir l'assistance technique et le certificat de garantie sur www.vevor.com/support.

MODE D'EMPLOI QB-4in-8 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

VEVOR

Poste d'encerclement complet

Base

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

Consignes de sécurité

Lisez et comprenez l'intégralité de ce manuel avant d'assembler, d'installer, d'utiliser ou d'entretenir

ce produit. Le non-respect de ces avertissements et

le non-respect des instructions peut entraîner des blessures corporelles ou des dommages à des biens de valeur.

UTILISATION TOUT TERRAIN

Le produit possède une cloison en bas, qui est complètement séparée

du sol. Une utilisation à long terme ne provoque pas la pourriture du bois due à la pluie.

Il peut être utilisé pour les rampes de terrasse, les pergolas, les enseignes, les boîtes aux lettres et le jardin.

clôtures, supports de terrasse. Cela aiderait vos clôtures à paraître robustes et durables

tout en évitant les casses.

Convient pour la fixation sur sols en bois et en béton.

1. Ne laissez pas les enfants grimper sur l'appareil. Gardez les enfants et les animaux domestiques à l'écart.

à l'écart pendant le montage.

PRÉCAUTIONS DE MONTAGE

1. Veuillez assembler le produit en stricte conformité avec les instructions.

Un assemblage incorrect peut être dangereux.

1. Veuillez porter des lunettes de sécurité et des gants de travail correctement pendant l'assemblage.
2. N'essayez pas d'assembler le produit lorsque vous vous sentez fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.

l'influence de l'alcool, de drogues ou de médicaments.

1. La capacité de charge et d'autres paramètres du produit sont appliqués au produit correctement et complètement assemblé uniquement.

produit correctement et complètement assemblé uniquement.

1. Séparez et comptez toutes les pièces et le matériel.
2. Préparez l'outil suivant : tournevis cruciforme.
3. Si vous utilisez des outils électriques, veillez à ralentir et à vous arrêter lorsque

nécessaire.

1. Deux personnes sont nécessaires pour l'assemblage.
2. Respecter uniquement les usages prévus.

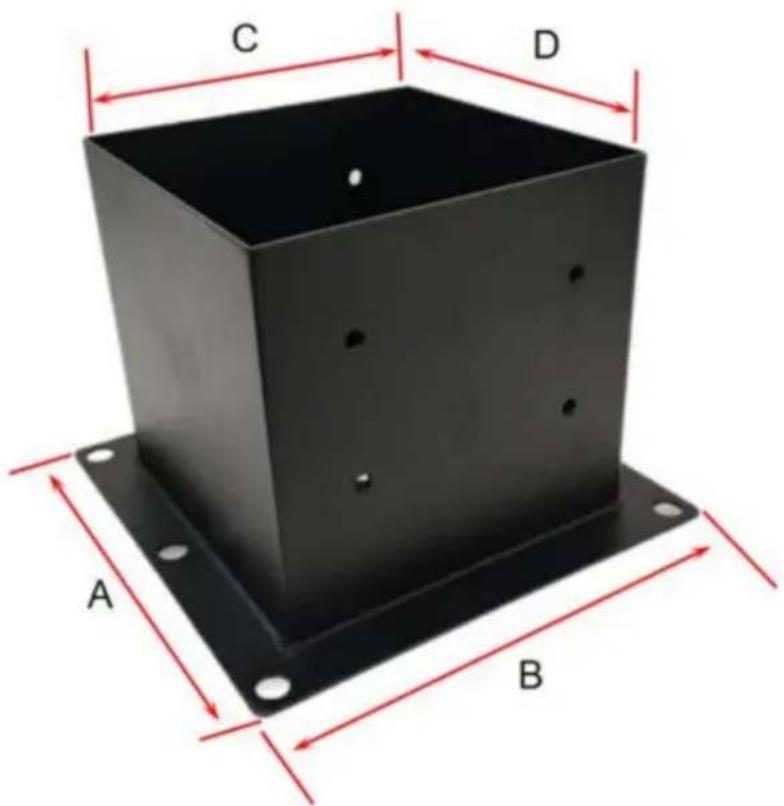

LISTE DES PARAMÈTRES

Modèle de produit	QB-6in-4	QB-4 en 4	QB-4in-8
Nombre de kits	4 pièces	4 pièces	8 pièces
Taille de la base (A*B)	7,05 × 7,44 pouces(179 × 189 mm)	5,5 × 5,5 pouces(140×140mm)
cavité interne taille du carré tube (C*D)	5,6 × 5,6 pouces(142 × 142 mm)	3,6 × 3,6 pouces(92 × 92 mm)

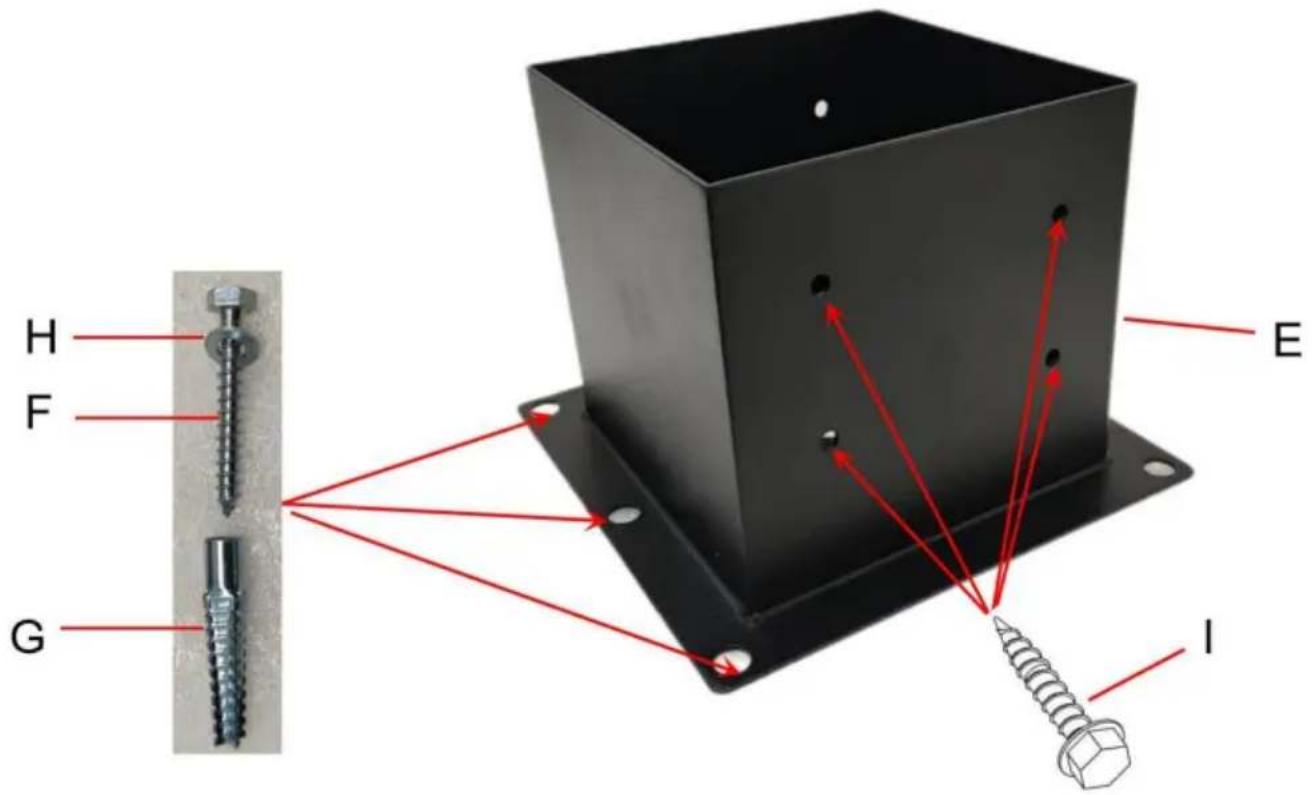

LISTE DES PIÈCES

Modèle de produit	QB-6in-4 QB-4in-4	QB-4in-8
E:Post Base	4 pièces	4 pièces	8 pièces
F: Vis autotaraudeuse	24 pièces		48 pièces24 pièces
G: Manchon d'expansion dentelé	24 pièces	24 pièces	48 pièces
H: rondelle	24 pièces	24 pièces	48 pièces
I: Vis à bois	32 pièces	32 pièces	64 pièces
Clé en J	1 pièce	1 pièce	1 pièce

Nos produits sont constamment mis à jour, les images peuvent être différentes des formes des articles réels, veuillez vous référer aux articles réels.

Comptez les pièces lors de la réception des échantillons.

La clé J est utilisée pour tourner les vis.

GUIDE D'INSTALLATION

1. Marquez 6 points sur le sol à travers les 6 trous situés sur la surface inférieure de la base. Percez aux positions marquées à l'aide d'un foret de diamètre 29/64 pouces. La profondeur des trous doit être de 65 mm.
2. Installez les 6 chevilles d'expansion dentelées dans les trous percés.
3. Placez une rondelle sur chaque vis et fixez la base à l'aide des 6 vis. Ensuite, installez le poteau en bois sur la base et maintenez-le en place sur les côtés à l'aide de 8 vis. Nous recommandons que la section transversale du poteau en bois soit inférieure de 0,1 pouce à la taille de la cavité interne du tube carré.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTWOOD NSW 2122 Australie. Importé aux États-Unis : Sanven

60329 Francfort-sur-le-Main.
