QB-6in-4 - Support de fixation Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support de fixation pour montants
Marque	Vevor
Modèle	QB-6in-4
Nombre de kits	4 pièces
Dimensions de la base (A × B)	179 × 189 mm (7,05 × 7,44 pouces)
Taille de la cavité intérieure (C × D)	142 × 142 mm (5,6 × 5,6 pouces)
Matériau principal	Acier galvanisé
Usage prévu	Fixation sur sols en bois et en béton, pour rampes, pergolas, clôtures, boîtes aux lettres
Contenu du kit	4 bases, 24 vis autotaraudeuses F, 24 manchons d'expansion dentelés G, 24 rondelles H, 32 vis à bois I, 1 clé J
Entretien et nettoyage	Vérifier périodiquement le serrage des vis ; nettoyer avec un chiffon humide
Sécurité	Ne pas laisser les enfants grimper ; porter des lunettes et gants lors du montage ; ne pas utiliser sous l'influence de substances
Pièces détachées et réparabilité	Les vis et manchons sont disponibles séparément ; contacter le support Vevor
Informations générales	Assistance technique et certificat de garantie électronique sur www.vevor.com/support

FOIRE AUX QUESTIONS - QB-6in-4 Vevor

Quels sont les dimensions des montants en bois compatibles ?

Pour le modèle QB-6in-4, la cavité intérieure mesure 142 × 142 mm (5,6 × 5,6 pouces). Il est recommandé que la section transversale du montant soit environ 0,1 pouce plus petite que la cavité.

Comment installer la base sur un sol en béton ?

Marquez 6 points à travers les trous de la base, percez avec un foret de 29/64 pouce (11,5 mm) à une profondeur de 65 mm, insérez les manchons d'expansion dentelés, placez les rondelles et vissez avec les vis autotaraudeuses.

Combien de vis sont fournies pour fixer la base ?

Le kit comprend 24 vis autotaraudeuses (F) pour fixer la base et 32 vis à bois (I) pour fixer le montant.

Quels outils sont nécessaires pour le montage ?

Un tournevis cruciforme est recommandé. Si vous utilisez des outils électriques, réglez-les à vitesse lente. Une clé (J) est fournie pour tourner les vis.

Quel est le poids maximum supporté par la base ?

La capacité de charge n'est pas spécifiée dans la notice. Elle dépend du sol et du montant utilisé. Assurez-vous que l'assemblage est complet et correct.

Ce produit peut-il être installé à l'extérieur ?

Oui, le produit possède une cloison inférieure qui isole du sol, évitant la pourriture du bois due à la pluie. Convient pour clôtures, pergolas, rampes de terrasse.

Combien de personnes sont nécessaires pour l'assemblage ?

Deux personnes sont recommandées pour un assemblage facile et sécurisé.

Y a-t-il une garantie sur ce produit ?

Le produit est accompagné d'un certificat de garantie électronique. Rendez-vous sur www.vevor.com/support pour plus d'informations.

Puis-je utiliser ce support pour fixer une boîte aux lettres ?

Oui, le produit est adapté pour les boîtes aux lettres, enseignes et autres structures légères. Assurez-vous que le poids ne dépasse pas la capacité non spécifiée.

Les pièces sont-elles vendues séparément ?

Oui, les vis, manchons et rondelles peuvent être achetés séparément. Contactez le service client Vevor pour commander des pièces de rechange.

MODE D'EMPLOI QB-6in-4 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

VEVOR

Poste d'encerclement complet

Base

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire Lisez attentivement le manuel d'instructions.

Consignes de sécurité

Lisez et comprenez l'intégralité de ce manuel avant d'assembler, d'installer, d'utiliser ou d'entretenir

ce produit. Le non-respect de ces avertissements et

le non-respect des instructions peut entraîner des blessures corporelles ou des dommages à des biens de valeur.

UTILISATION TOUT TERRAIN

Le produit possède une cloison en bas, qui est complètement séparée

du sol. Une utilisation à long terme ne provoque pas la pourriture du bois due à la pluie.

Il peut être utilisé pour les rampes de terrasse, les pergolas, les enseignes, les boîtes aux lettres et le jardin.

clôtures, supports de terrasse. Cela aiderait vos clôtures à paraître robustes et durables

tout en évitant les casses.

Convient pour la fixation sur sols en bois et en béton.

1. Ne laissez pas les enfants grimper sur l'appareil. 2. Gardez les enfants et les animaux domestiques à l'écart.

à l'écart pendant le montage.

PRÉCAUTIONS DE MONTAGE

1. Veuillez assembler le produit en stricte conformité avec les instructions.

Un assemblage incorrect peut être dangereux.

1. Veuillez porter des lunettes de sécurité et des gants de travail correctement pendant l'assemblage.

2. N'essayez pas d'assembler le produit lorsque vous vous sentez fatigué ou sous la

l'influence de l'alcool, de drogues ou de médicaments.

1. La capacité de charge et d'autres paramètres du produit sont appliqués au

produit correctement et complètement assemblé uniquement.

1. Séparez et comptez toutes les pièces et le matériel.

2. Préparez l'outil suivant : tournevis cruciforme.

3. Si vous utilisez des outils électriques, veillez à ralentir et à vous arrêter lorsque

nécessaire.

1. Deux personnes sont nécessaires pour l'assemblage.

2. Respecter uniquement les usages prévus.

LISTE DES PARAMÈTRES

Modèle de produit	QB-6in-4	QB-4 en 4	QB-4in-8
Nombre de kits	4 pièces	4 pièces	8 pièces
Taille de la base (A*B)	7,05 × 7,44 pouces(179 × 189 mm)	5,5 × 5,5 pouces(140×140mm)
cavité interne taille du carré tube (C*D)	5,6 × 5,6 pouces(142 × 142 mm)	3,6 × 3,6 pouces(92 × 92 mm)

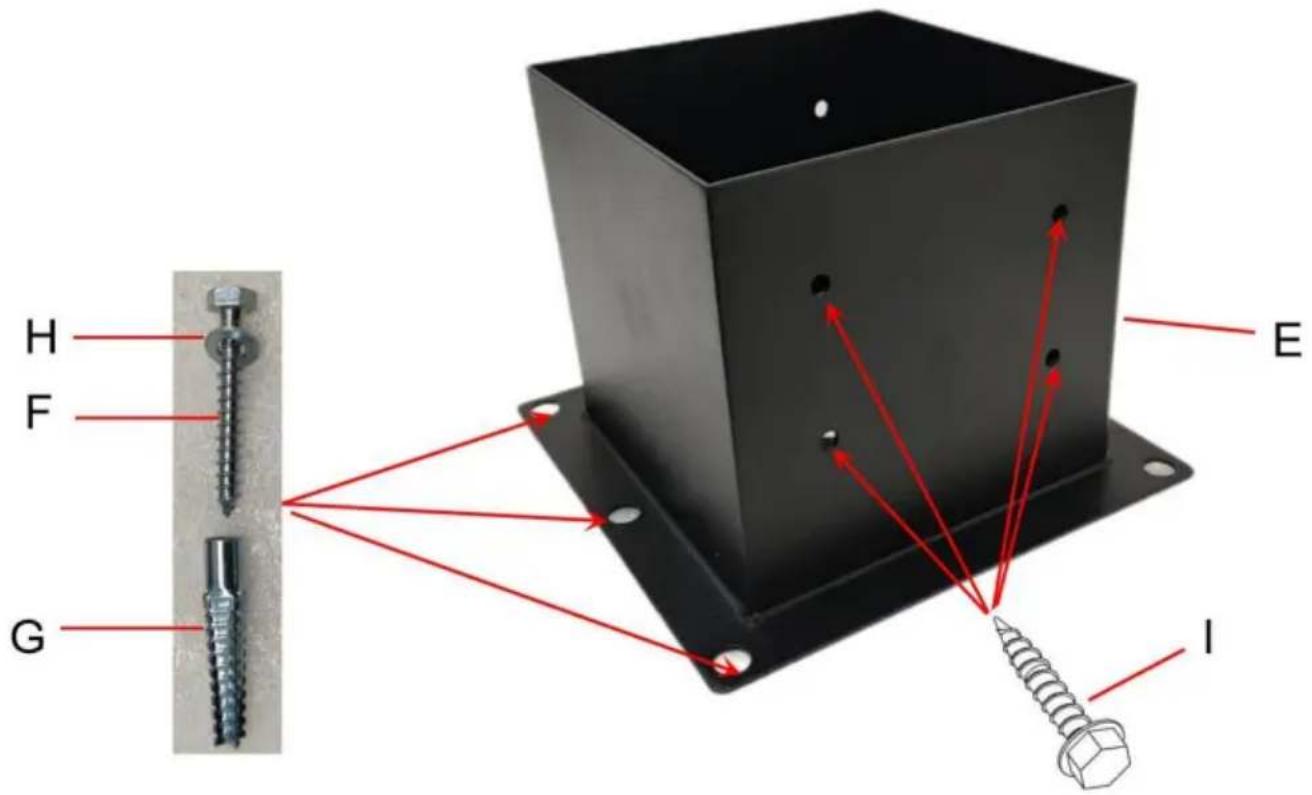

LISTE DES PIÈCES

Modèle de produit	QB-6in-4 QB-4in-4	QB-4in-8
E:Post Base	4 pièces	4 pièces	8 pièces
F: Vis autotaraudeuse	24 pièces		48 pièces24 pièces
G: Manchon d'expansion dentelé	24 pièces	24 pièces	48 pièces
H: rondelle	24 pièces	24 pièces	48 pièces
I: Vis à bois	32 pièces	32 pièces	64 pièces
Clé en J	1 pièce	1 pièce	1 pièce

Nos produits sont constamment mis à jour, les images peuvent être différentes des forme des articles réels, veuillez vous référer aux articles réels.

Comptez les pièces lors de la réception des échantillons.

La clé J est utilisée pour tourner les vis

GUIDE D'INSTALLATION

1. Marquez 6 points sur le sol à travers 6 trous sur la surface inférieure du base;Perçage dans la position de marquage à l'aide d'un foret Φ29/64";La profondeur de le trou faisait 65 mm.
2. Installez le manchon d'expansion dentelé 6 G dans les trous finis.
3. Placez la rondelle H dans la vis et fixez la base dans l'expansion vis avec 6 vis F.
   5.Installez le bois sur la base et maintenez le bois sur le côté avec 8 vis
   Je; Nous suggérons que la section transversale du carré en bois soit
   0,1 pouce plus petit que la taille de la cavité interne du tube carré.

Importé en Australie : SIHAO PTY LTD. 1 ROKEVA STREET, ASTWOOD NSW 2122 Australie Importé aux États-Unis : Sanven

60329 Francfort-sur-le-Main.

Assistance technique et certificat de garantie

électronique www.vevor.com/support
