Produkttyp	Montagehalterung für Pfosten
Marke	Vevor
Modell	QB-6in-4
Anzahl der Kits	4 Stück
Abmessungen der Basis (A × B)	179 × 189 mm (7,05 × 7,44 Zoll)
Größe des inneren Hohlraums (C × D)	142 × 142 mm (5,6 × 5,6 Zoll)
Hauptmaterial	Verzinkter Stahl
Verwendungszweck	Befestigung auf Holz- und Betonböden, für Rampen, Pergolen, Zäune, Briefkästen
Kit-Inhalt	4 Basen, 24 selbstschneidende Schrauben F, 24 gezahnte Expansionshülsen G, 24 Unterlegscheiben H, 32 Holzschrauben I, 1 Schlüssel J
Pflege und Reinigung	Überprüfen Sie regelmäßig den festen Sitz der Schrauben; mit einem feuchten Tuch reinigen
Sicherheit	Kinder nicht klettern lassen; bei der Montage Schutzbrille und Handschuhe tragen; nicht unter dem Einfluss von Substanzen verwenden
Ersatzteile und Reparierbarkeit	Die Schrauben und Hülsen sind separat erhältlich; wenden Sie sich an den Vevor-Support
Allgemeine Informationen	Technische Unterstützung und elektronisches Garantiezertifikat auf www.vevor.com/support

Häufig gestellte Fragen - QB-6in-4 Vevor

Welche Abmessungen haben die kompatiblen Holzpfosten?

Für das Modell QB-6in-4 beträgt der innere Hohlraum 142 × 142 mm (5,6 × 5,6 Zoll). Es wird empfohlen, dass der Querschnitt des Pfostens etwa 0,1 Zoll kleiner ist als der Hohlraum.

Wie installiere ich die Basis auf einem Betonboden?

Markieren Sie 6 Punkte durch die Löcher der Basis, bohren Sie mit einem Bohrer von 29/64 Zoll (11,5 mm) bis zu einer Tiefe von 65 mm, setzen Sie die gezahnten Expansionshülsen ein, legen Sie die Unterlegscheiben auf und schrauben Sie mit den selbstschneidenden Schrauben fest.

Wie viele Schrauben werden zur Befestigung der Basis mitgeliefert?

Das Kit enthält 24 selbstschneidende Schrauben (F) zur Befestigung der Basis und 32 Holzschrauben (I) zur Befestigung des Pfostens.

Welche Werkzeuge werden für die Montage benötigt?

Ein Kreuzschlitzschraubendreher wird empfohlen. Falls Sie Elektrowerkzeuge verwenden, stellen Sie diese auf langsame Geschwindigkeit ein. Ein Schlüssel (J) wird zum Drehen der Schrauben mitgeliefert.

Was ist das maximale Gewicht, das die Basis tragen kann?

Die Tragfähigkeit ist in der Anleitung nicht angegeben. Sie hängt vom Boden und dem verwendeten Pfosten ab. Stellen Sie sicher, dass die Montage vollständig und korrekt ist.

Kann dieses Produkt im Freien installiert werden?

Ja, das Produkt hat eine untere Trennwand, die vom Boden isoliert und Fäulnis des Holzes durch Regen verhindert. Geeignet für Zäune, Pergolen, Terrassenrampen.

Wie viele Personen werden für die Montage benötigt?

Für eine einfache und sichere Montage werden zwei Personen empfohlen.

Gibt es eine Garantie auf dieses Produkt?

Das Produkt wird mit einem elektronischen Garantiezertifikat geliefert. Besuchen Sie www.vevor.com/support für weitere Informationen.

Kann ich diese Halterung zur Befestigung eines Briefkastens verwenden?

Ja, das Produkt ist für Briefkästen, Schilder und andere leichte Strukturen geeignet. Stellen Sie sicher, dass das Gewicht die nicht angegebene Kapazität nicht überschreitet.

Werden die Teile separat verkauft?

Ja, die Schrauben, Hülsen und Unterlegscheiben können separat erworben werden. Kontaktieren Sie den Vevor-Kundendienst, um Ersatzteile zu bestellen.

BEDIENUNGSANLEITUNG QB-6in-4 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

Vollständige Einkreisung des Stützpunkts

Technischer Support und E-Garantie-Zertifikat

Vollständiger Einkreisungsposten

Base

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer Lesen Sie die Bedienungsanleitung sorgfältig durch.

Sicherheitshinweise

Lesen und verstehen Sie dieses Handbuch vollständig, bevor Sie dieses Produkt zusammenbauen, installieren, betreiben oder warten. Die Nichtbeachtung dieser Warnungen und Anweisungen können zu Verletzungen oder Sachschäden führen.

ALLROUND-NUTZUNG

Das Produkt verfügt über eine Trennwand an der Unterseite, die vollständig getrennt ist vom Boden. Bei längerer Nutzung verrottet das Holz nicht durch Regen.

Es kann für Terrassengeländer, Pergolen, Schilder, Briefkästen und Garten verwendet werden Zäune, Deckhalterungen. Es würde dazu beitragen, dass Ihre Zäune robust und langlebig aussehen und gleichzeitig Brüche zu vermeiden.

Geeignet zur Befestigung auf Holz- und Betonböden.

1. Erlauben Sie Kindern nicht, auf das Gerät zu klettern. 2. Halten Sie Kinder und Haustiere während der Montage weg.

VORSICHTSMASSNAHMEN BEI DER MONTAGE

1. Bitte montieren Sie das Produkt streng nach der Anleitung. Eine falsche Montage kann gefährlich sein.

2. Bitte tragen Sie während der Montage eine Schutzbrille und Arbeitshandschuhe.

3. Versuchen Sie nicht, das Produkt zusammenzubauen, wenn Sie müde sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten.

4. Tragfähigkeit und andere Produktparameter werden auf die Nur ordnungsgemäß und vollständig montiertes Produkt.

5. Trennen und zählen Sie alle Teile und die Hardware.

6. Bereiten Sie das folgende Werkzeug vor: Kreuzschlitzschraubendreher.

7. Achten Sie beim Einsatz von Elektrowerkzeugen darauf, die Geschwindigkeit zu verringern und anzuhalten, benötigt.

8. Für die Montage sind zwei Personen erforderlich.

9. Befolgen Sie nur die vorgesehenen Verwendungszwecke.

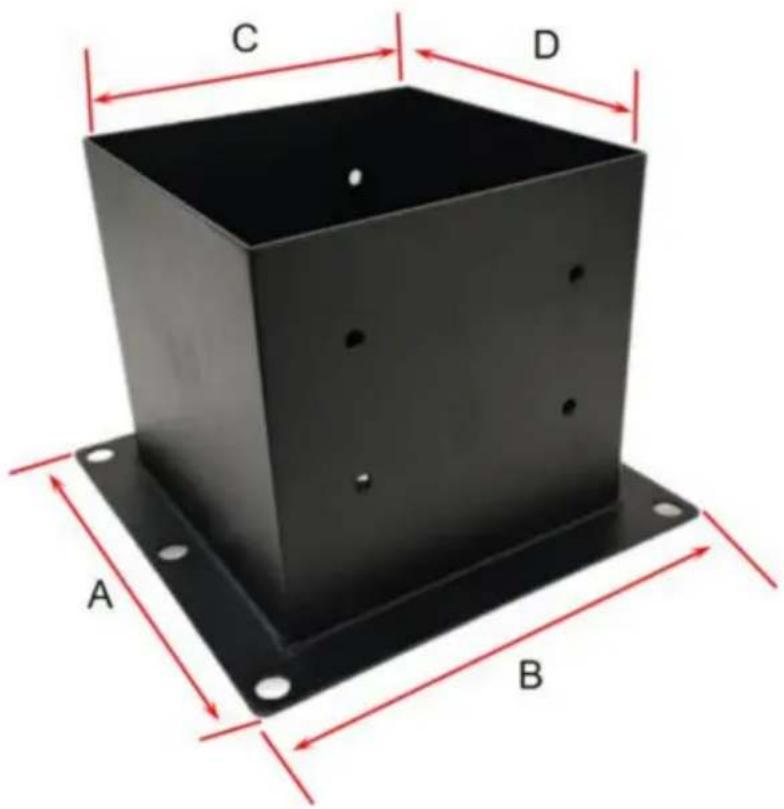

PARAMETERLISTE

Produktmodell	QB-6in-4	QB-4in-4	QB-4in-8
Anzahl der Kits	4 Stück	4 Stück	8 Stück
Basisgröße (A*B)	7,05×7,44 Zoll(179×189 mm)	5,5×5,5 Zoll(140×140 mm)
Innerer HohlraumGröße des Quadrats Rohr (C*D)	5,6×5,6 Zoll(142×142 mm)	3,6×3,6 Zoll(92×92 mm)

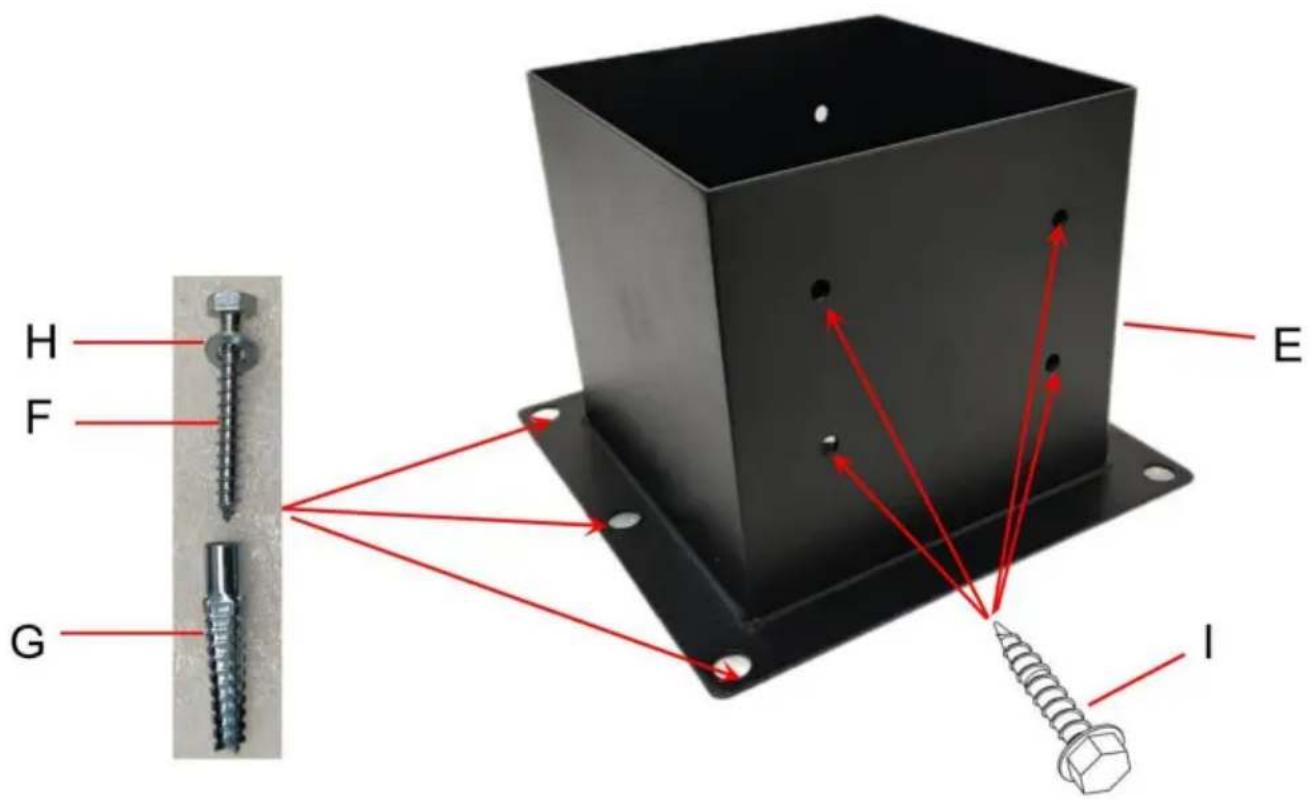

TEILELISTE

Produktmodell	QB-6in-4 QB-4in-4 QB-4in-8
E:Pfostenbasis	4 Stück	4 Stück
F: Selbstschneidende Schraube	24 Stück
G:Gezackte Expansionshülse	24 Stück	24 Stück
H:Unterlegscheibe	24 Stück	24 Stück
I:Holzschrauben	32 Stück	32 Stück 64 Stück
J:Schraubenschlüssel	1 Stück	1 Stück

Unsere Produkte werden ständig aktualisiert, die Bilder können von der tatsächlichen Die Form der tatsächlichen Artikel entnehmen Sie bitte den tatsächlichen Artikeln.

Zählen Sie die Teile beim Empfang von Proben.

Mit dem Schraubenschlüssel J werden die Schrauben gedreht

INSTALLATIONSANLEITUNG

1. Markieren Sie 6 Punkte auf dem Boden durch 6 Löcher an der Unterseite des Basis; Bohren in der Markierungsposition mit einem y29/64" Bohrer; Die Tiefe von das Loch war 65 mm groß.

2. Installieren Sie die 6 gezahnten Spreizhülsen G in die fertigen Löcher.

3. Legen Sie die Unterlegscheibe H in die Schraube und befestigen Sie den Sockel in der Mit 6 Schrauben F festschrauben.

4. Installieren Sie das Holz an der Basis und halten Sie das Holz mit 8 Schrauben an der Seite Wir schlagen vor, dass der Querschnitt des Holzquadrats

0,1 Zoll kleiner als die Innenhohlraumgröße eines Vierkantrohrs.
