Słupek pełnego okrażenia

Opierać

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać Przeczytaj uważnie instrukcję obsługi.

Instrukcje bezpieczeństwa

Przed montażem, instalacją, obsługą lub serwisowaniem tego produktu należy przeczytać i

zrozumieć całą instrukcję. Nieprzestrzeganie tych ostrzeżeń i

Nieprzestrzeganie tych instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia.

Wszechstronne zastosowanie

Produkt posiada przegrodę na dole, która jest całkowicie oddzielona

z ziemi. Długotrwałe użytkowanie nie powoduje gnicia drewna od deszczu.

Można go stosować do budowy poręczy tarasowych, pergoli, znaków, skrzynek pocztowych i ogrodów. ogrodzenia, wsporniki tarasowe. Dzięki temu Twoje ogrodzenie będzie wyglądać solidnie i trwale jednocześnie zapobiegając pęknięciom.

Nadaje się do montażu na podłogach drewnianych i betonowych.

1. Nie pozwalaj dzieciom wspinać się na urządzenie. 2. Nie pozwalaj dzieciom i zwierzętom domowym przebywać w pobliżu urządzenia.

z dala od miejsca montażu.

ŚRODKI OSTROŻNOŚCI PODCZAS MONTAŻU

1. Produkt należy złożyć ściśle według instrukcji.

Nieprawidłowy montaż może być niebezpieczny.

1. Podczas montażu należy prawidłowo nosić okulary ochronne i rękawice robocze.

2. Nie próbuj składać produktu, gdy jesteś zmęczony lub osłabiony.

pod wpływem alkoholu, narkotyków lub leków.

1. Nośność i inne parametry produktu są stosowane do

wyłącznie produkt prawidłowo i kompletnie zmontowany.

1. Oddziel i policz wszystkie części i elementy montażowe.

2. Przygotuj następujące narzędzie: śrubokręt krzyżakowy.

3. Używając elektronarzędzi, pamiętaj o zwolnieniu i zatrzymaniu się.

wymagany.

1. Do montażu potrzebne są dwie osoby.

2. Stosuj wyłącznie produkty zgodne z przeznaczeniem.

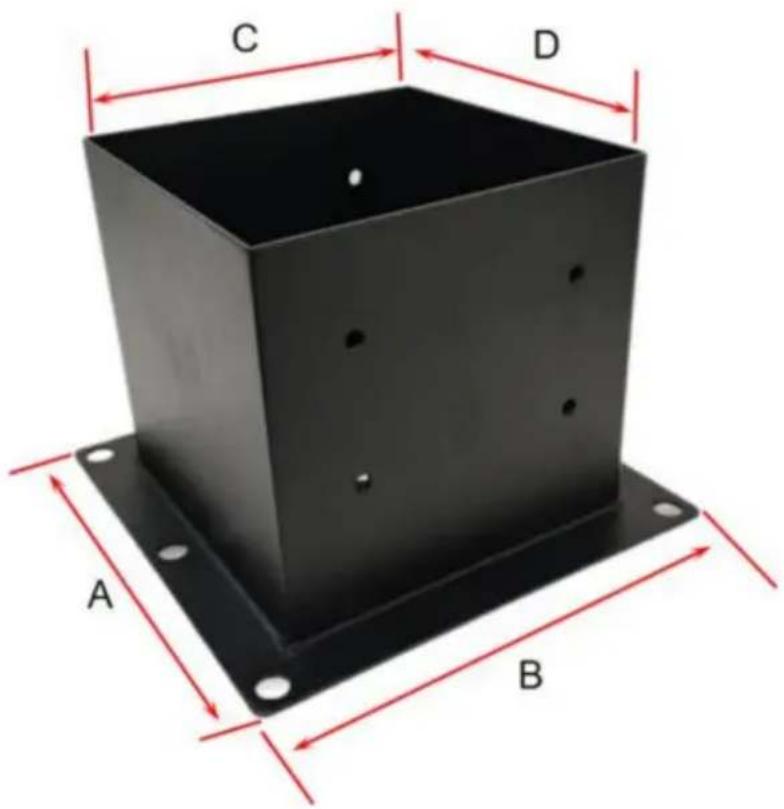

LISTA PARAMETRÓW

Model produktu	QB-6w-4	QB-4w-4	QB-4w-8
Liczba zestawów	4 szt.	4 szt.	8szt
Rozmiar podstawy(A*B)	7,05×7,44 cala(179×189 mm)	5,5×5,5 cala(140×140 mm)
Jama wewnętrzna rozmiar kwadratu rurka (C*D)	5,6×5,6 cala(142×142 mm)	3,6×3,6 cala(92×92mm)

C D A B

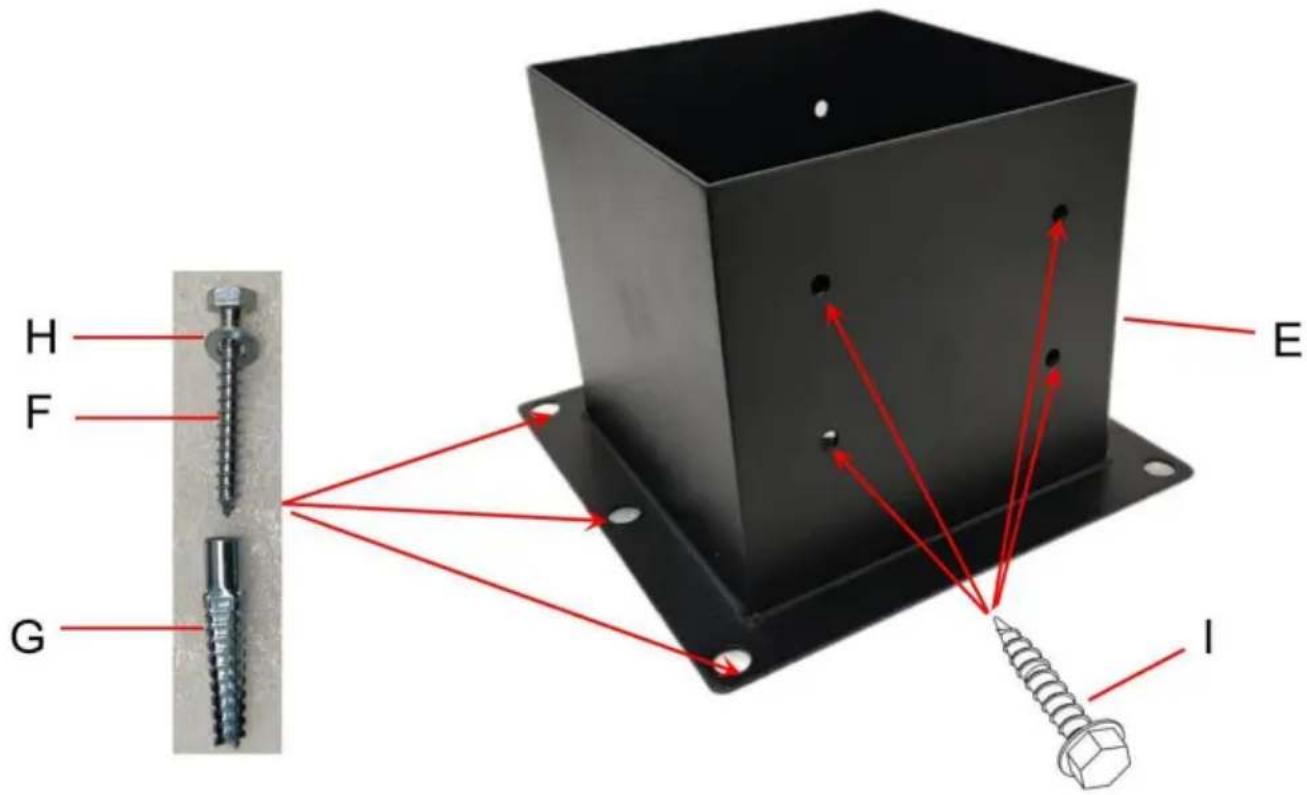

LISTA CZĘŚCI

Model produktu	QB-6w-4 QB-4w-4 QB-4w-8
E:Podstawa słupka	4 szt.	4 szt.	8szt
F: Śruba samogwintująca	24 szt.	24 szt.	48 szt.
G: Ząbkowana tuleja rozszerzająca	24 szt.	24 szt.	48 szt.
H:podkładka	24 szt.	24 szt.	48 szt.
I: Wkręty do drewna	32szt	32szt	64 szt.
J:klucz	1 szt.	1 szt.	1 szt.

Nasze produkty są stale aktualizowane, zdjęcia mogą się różnić od rzeczywistych. kształtu rzeczywistych przedmiotów, proszę odnieść się do rzeczywistych przedmiotów.

Przy odbiorze próbek należy policzyć części.

Klucz J służy do przykręcania śrub

INSTRUKCJA INSTALACJI

1. Zaznacz 6 punktów na ziemi przez 6 otworów na dolnej powierzchni podstawa; Wiercenie w miejscu oznaczenia za pomocą wiertła Φ29/64"; Głębokość otwór miał 65mm.
2. Zamontuj 6 ząbkowanych tulei rozprężnych G w gotowych otworach.
3. Założ podkładkę H na śrubę i zabezpiecz podstawę w kołku rozporowym śruba z 6 śrubami F.
4. Zamontuj drewno do podstawy i przymocuj je do boku za pomocą 8 śrub

Sugerujemy, aby przekrój kwadratu drewnianego był

O 0,1 cala mniejszy niż wewnętrzny rozmiar wnęki kwadratowej rury.
