INSTRUKCJA OBSŁUGI SF-SS-SKU7 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Montaż wielu paneli

MODEL:SF-SS-SKU6; SF-SS-SKU7

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Montaż wielu paneli

MODEL: SF-SS-SKU6; SF-SS-SKU7

Uwaga: Produkt obejmuje wyłącznie wsparcie dla paneli słonecznych. Panele słoneczne należy zakupić we własnym zakresie.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Dziękujemy bardzo za wybranie tego produktu.

Przeczytaj wszystkie instrukcje przed użyciem. Informacje te pomogą Ci osiągnąć najlepsze możliwe rezultaty.

Bezpieczeństwo działania

OSTRZEŻENIE:

Przed użyciem tego produktu należy przeczytać wszystkie instrukcje.

Właściciel jest odpowiedzialny za zapewnienie, że wszyscy użytkownicy tego produktu są:

w pełni świadomy wszystkich ostrzeżeń i środków ostrożności.

1. Montaż musi być zgodny z poniższymi instrukcjami. Nieprawidłowy montaż może być zaryzykować.
2. Podczas montażu należy nosić okulary ochronne i rękawice robocze.
3. Nie należy gromadzić się, będąc zmęczonym lub pod wpływem alkoholu, narkotyków lub lek.
4. Nośność i inne możliwości produktu dotyczą prawidłowo i
   Tylko produkt całkowicie zmontowany.
5. Utrzymuj miejsce zgromadzenia w czystości i zapewnij dobre oświetlenie.
6. Podczas montażu nie dopuszczaj osób postronnych na teren montażu.
7. Ten produkt nie jest zabawką. Nie pozwalaj dzieciom bawić się tym przedmiotem ani zbliżać się do niego.
8. Nie przekraczaj podanego udźwigu. Przed użyciem dokładnie dokręć wszystkie pokrętła.
   stosując obciążenie. Uważaj na dynamiczne obciążenie! Nagły ruch obciążenia może spowodować chwilowe nadmierne obciążenie, powodując uszkodzenie produktu.

Zastrzeżenie i warunki użytkowania

Użytkownicy tego produktu muszą używać go na własne ryzyko i w żadnym wypadku nie mogą:

Sprzedawca, dystrybutor lub producent nie ponosi odpowiedzialności za szkody pośrednie, przypadkowe, pochodne straty, szkody lub obrażenia powstałe bezpośrednio lub pośrednio na skutek korzystania z tego Produktu. Aby zapewnić optymalne bezpieczeństwo i wydajność, wszystkie produkty muszą być prawidłowo zainstalowane i prawidłowo używane. Nie ponosimy odpowiedzialności za jakiekolwiek niewłaściwe użycie, zmianę lub instalacja.

Potrzebne narzędzia (nie dołączone)

Klucz imbusowy 6mm	Narzędzie elektryczne	Klucz nasadowy	Smyczkowy
Taśma miernicza	Klucz nastawny	Zaznacz pióro

Wprowadzenie do produktu

Model	SF-SS-SKU6	SF-SS-SKU7
Materiał główny	Stal węglowa	Stal węglowa
Rozmiar produktu	3000x1000x800mm	6000x1000x800mm
Maksymalne łożyskoPojemność	330 funtów (150 kg)	330 funtów (150 kg)

UWAGA: Proszę wybrać odpowiedni panel słoneczny zgodnie z

rozmiar produktu.

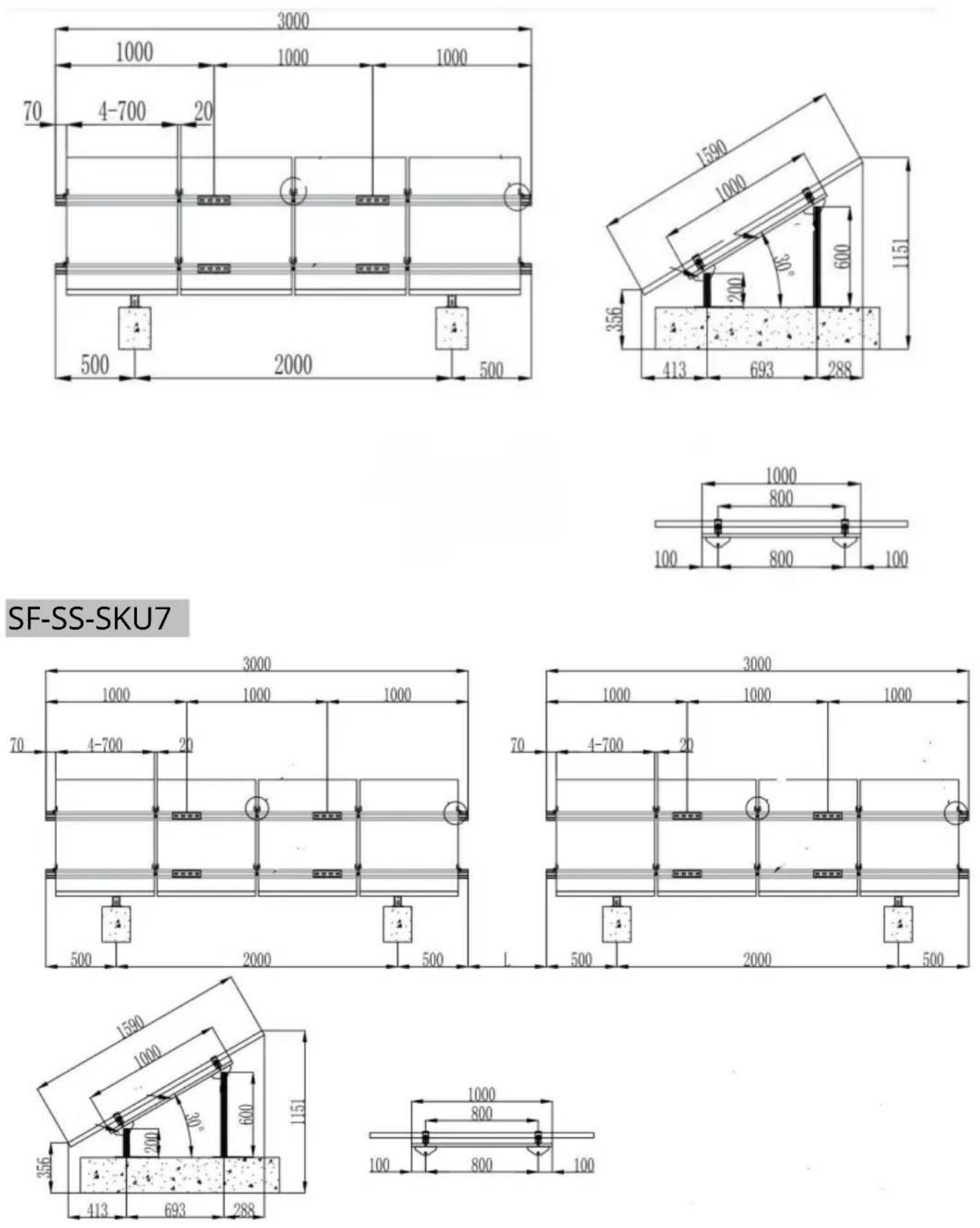

Poniżej znajduje się zdjęcie przedstawiające rozmiar produktu i efekt montażu

(tylko w celach informacyjnych)

SF-SS-SKU6

Lista części

A (Tor wsparcia słonecznego)	B (Blokada prasy bocznej) montaż)	C (Zespół bloku średniego ciśnienia)	D (Belka skośna)	E (Łącznik toru)
F (zestaw śrub M10*70)	G (Łącznik trójkątny)	H (podstawa)	I (Słupek tylny)	J (przedni słupek)
Q M10*25 zestaw śrub)	L (M10*20 zestaw śrub)

Uwaga: Części są stale aktualizowane, proszę odnosić się do aktualnych.

Montaż

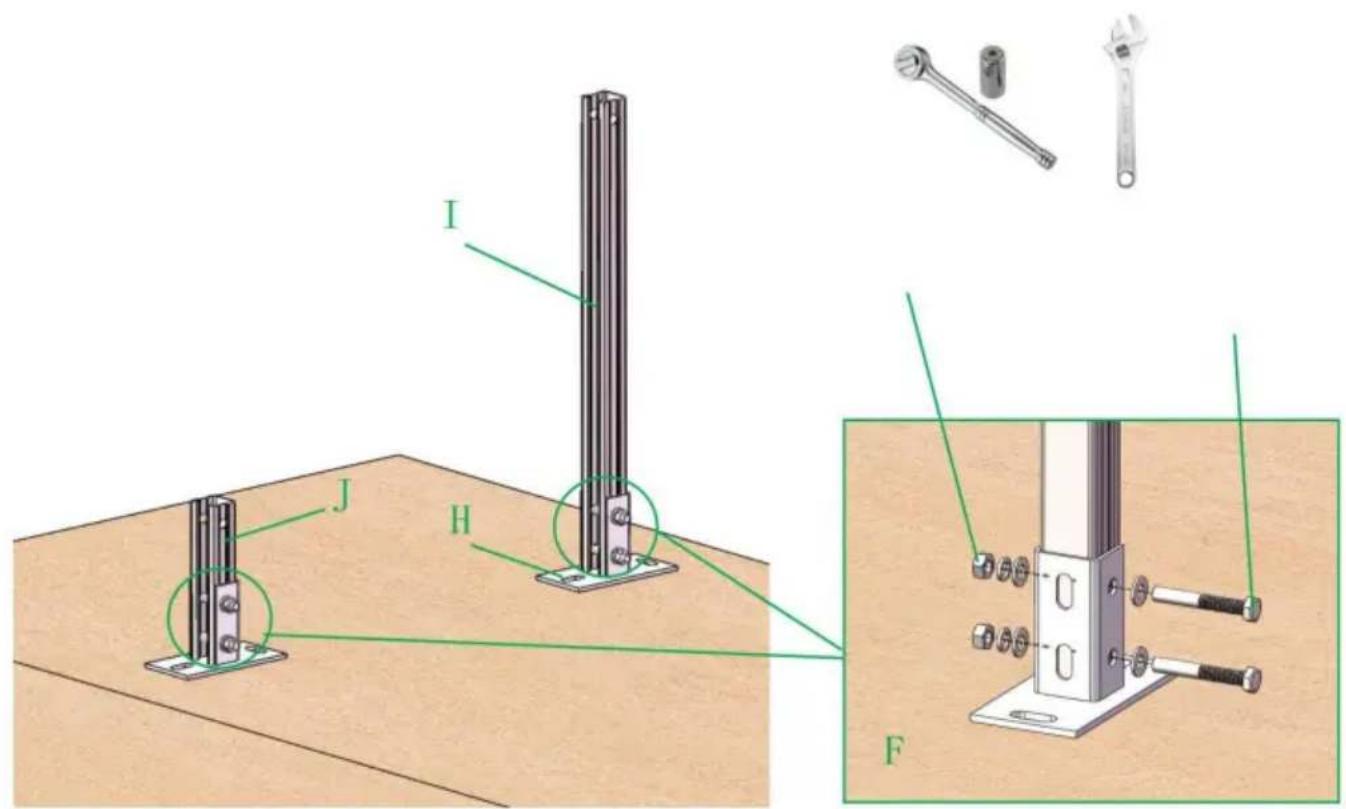

KROK 1 Zamontuj przednią kolumnę

I J H F

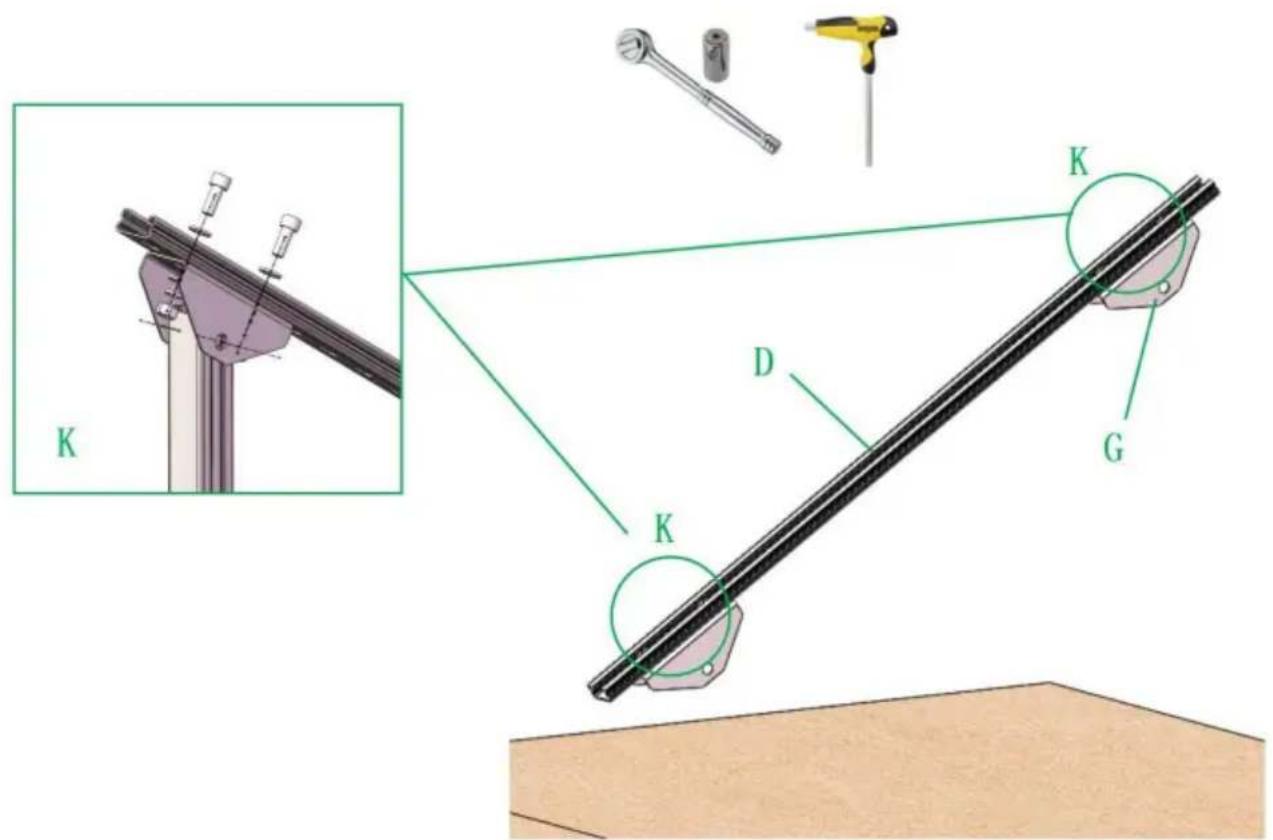

KROK 2 Belka skośna wstępnie zamontowana

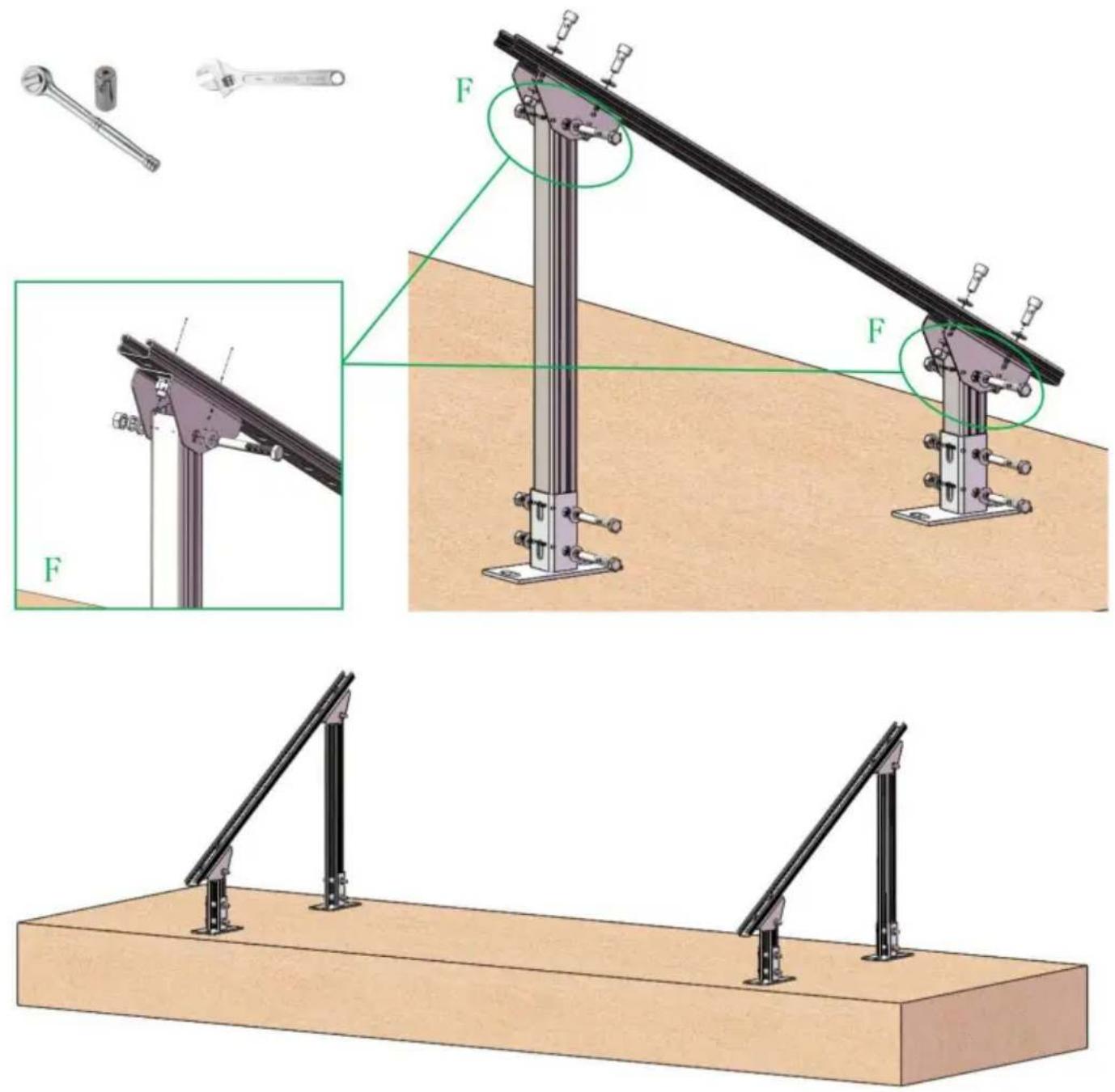

KROK 3 Montaż ramy bocznej

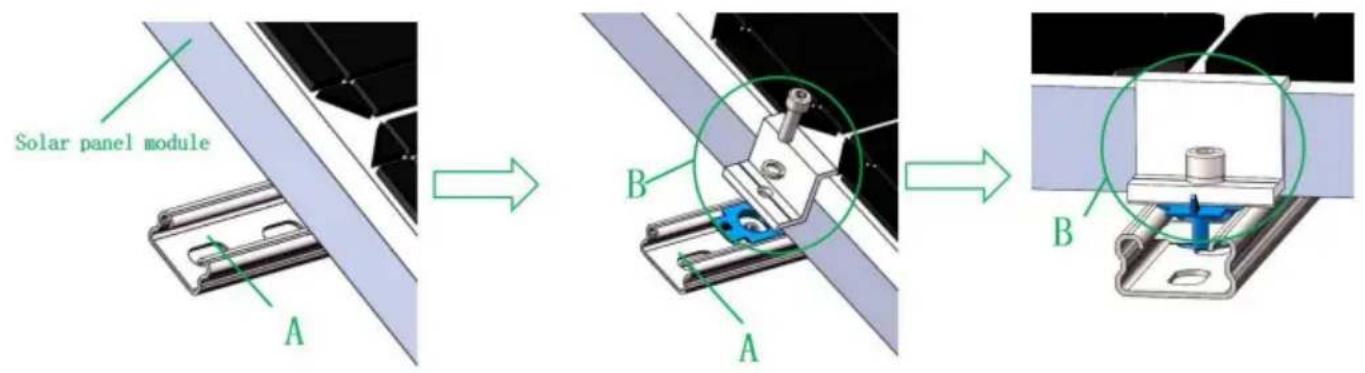

KROK 5 Montaż prasy bocznej i środkowej

Solar panel module A B A B

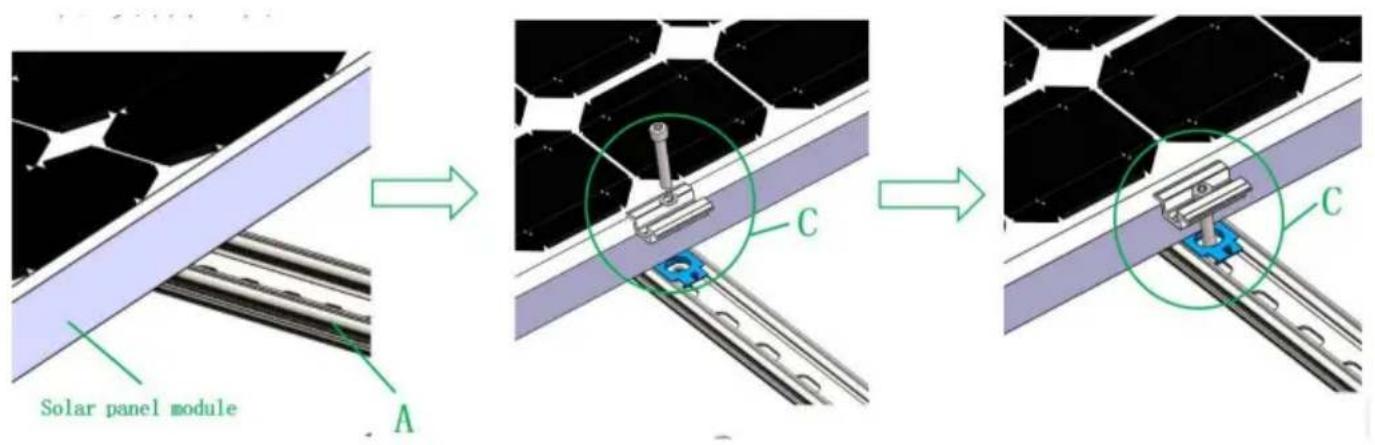

Solar panel module A C C

KROK 6

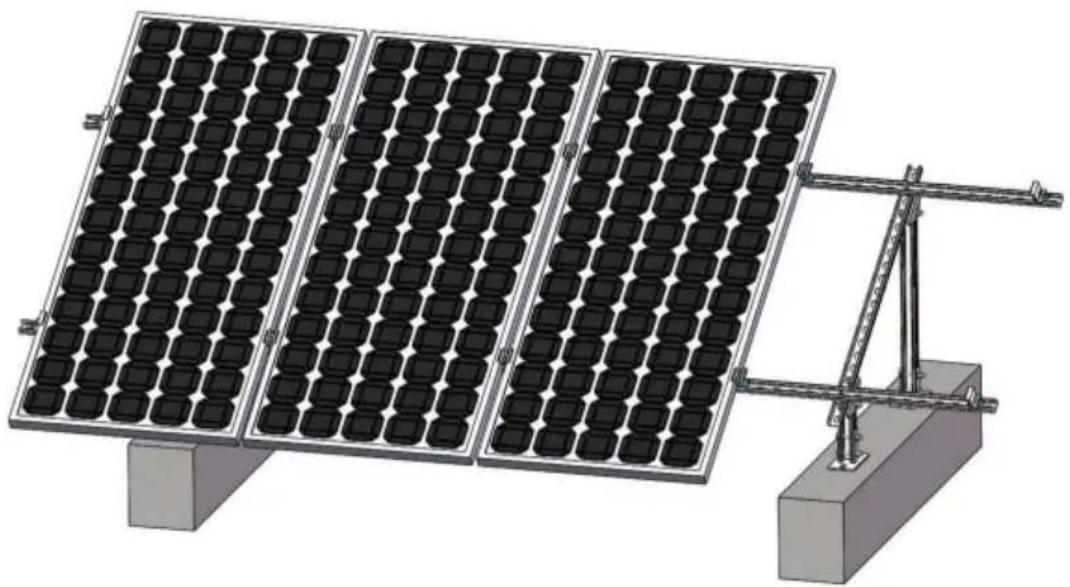

Instalacja ukończona

Zainstaluj odpowiedni panele słoneczne.

Rurociąg jest mierzony i rysowany, betonowe filary (belki drewniane) są umieszczane w zaplanowanym miejscu i mocowane do betonowych filarów (belek drewnianych) za pomocą wstępnie zainstalowanych śrub rozporowych ramy (gwoździ samogwintujących). Efekt po instalacji pokazano na powyższym rysunku

Uwaga: Przed instalacją należy zapoznać się z długością i szerokością geograficzną oraz regionem miejsca instalacji, a następnie dostosować wymagany kąt i położenie instalacji. kierunek

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
