Producttype	Montagesysteem voor zonnepanelen
Model	SF-SS-SKU7
Merk	Vevor
Hoofdmateriaal	Koolstofstaal
Productafmetingen	6000 x 1000 x 800 mm
Maximale draagcapaciteit	150 kg (330 lbs)
Aantal ondersteunde panelen	Meerdere (afhankelijk van grootte)
Verstelbare helling	Ja, aanpasbaar op basis van lengte- en breedtegraad
Benodigde gereedschappen voor montage	Inbussleutel 6 mm, elektrisch gereedschap, dopsleutel, ketting, rolmaat, verstelbare sleutel, markeerstift
Inhoud van de verpakking	Alleen montagesysteem (zonnepanelen niet inbegrepen)
Bevestiging aan de grond	Op betonnen pilaren of houten balken met expansiebouten
Onderhoud	Regelmatig reinigen met een droge doek; controleer het aandraaien van de bouten
Veiligheid	Draag handschoenen en veiligheidsbril tijdens montage; overschrijd de maximale belasting niet
Garantie	Raadpleeg het elektronische garantiecertificaat op www.vevor.com/support

Veelgestelde vragen - SF-SS-SKU7 Vevor

Welke zonnepanelen zijn compatibel met dit montagesysteem?

Dit montagesysteem is ontworpen voor meerdere zonnepanelen. De afmetingen van het systeem zijn 6000x1000x800 mm. Selecteer panelen die bij deze afmetingen passen.

Wat is de maximale draagcapaciteit?

De maximale draagcapaciteit is 150 kg (330 pond) voor een correcte en volledige montage.

Welke gereedschappen zijn nodig voor de montage?

De benodigde gereedschappen (niet inbegrepen) zijn: inbussleutel 6 mm, elektrisch gereedschap, dopsleutel, ketting, rolmaat, verstelbare sleutel en markeerstift.

Is het montagesysteem verstelbaar in helling?

Ja, voor installatie moet u de lengte- en breedtegraad van uw locatie weten om de hoek en richting aan te passen.

Hoe bevestig ik het montagesysteem aan de grond?

U moet betonnen pilaren gieten of houten balken gebruiken, vervolgens het systeem vastzetten met expansiebouten of zelftappende schroeven.

Wordt het montagesysteem geleverd met zonnepanelen?

Nee, dit product bevat alleen het montagesysteem. Zonnepanelen moeten apart worden aangeschaft.

Kan ik dit montagesysteem voor één paneel gebruiken?

Ja, het is geschikt voor één of meerdere panelen, zolang het totale gewicht niet meer dan 150 kg is.

Wat is de garantie van dit product?

Vevor biedt een elektronische garantie. Ga voor meer informatie naar www.vevor.com/support.

Hoe onderhoud ik het montagesysteem?

Reinig regelmatig met een droge doek en controleer het aandraaien van alle bouten. Vermijd plotselinge dynamische belastingen.

Zijn er veiligheidsmaatregelen om rekening mee te houden?

Draag een veiligheidsbril en handschoenen tijdens de montage. Monteer niet als u moe bent of onder invloed van middelen. Houd kinderen uit de buurt.

GEBRUIKSAANWIJZING SF-SS-SKU7 Vevor

Montage met meerdere panelen

MODEL:SF-SS-SKU6; SF-SS-SKU7

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controlleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Montage met meerdere panelen

MODEL: SF-SS-SKU6; SF-SS-SKU7

Let op: Dit product bevat alleen een ondersteuning voor zonnepanelen. U dient zelf de zonnepanelen aan te schaffen.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Hartelijk dank dat u voor dit product hebt gekozen.

Lees alle instructies voordat u het gebruikt. De informatie zal u helpen de best mogelijke resultaten te behalen.

Bedrijfsveiligheid

WAARSCHUWING:

Lees alle instructies voordat u dit product gebruikt

Het is de verantwoordelijkheid van de eigenaar om ervoor te zorgen dat alle gebruikers van dit produc

volledig op de hoogte zijn van alle waarschuwingen en voorzorgsmaatregelen.

1. Assembleer volgens deze instructies. Onjuiste montage kan een gevaar.
2. Tijdens de montage dient u een veiligheidsbril en werkhandschoenen te dragen.
3. Kom niet bijeen als u moe bent of onder invloed van alcohol, drugs of medicatie.
4. Het draagvermogen en andere producteigenschappen zijn van toepassing op een correct en Enkel volledig gemonteerd product.
5. Zorg ervoor dat de verzamelplaats schoon en goed verlicht is.
6. Houd omstanders uit de buurt tijdens de montage.
7. Dit product is geen speelgoed. Laat kinderen niet met dit item spelen of in de buurt ervan komen.
8. Overschrijd het vermelde draagvermogen niet. Draai alle knoppen stevig vast voordat u belasting toepassen. Wees u bewust van dynamische belasting! De plotselinge beweging van de belasting kan kortstondig een overbelasting creëren, waardoor het product defect raakt.

Disclaimer en gebruiksvoorwaarden

Gebruikers van dit product moeten dit product op eigen risico gebruiken en mogen in geen geval de verkoper, distributeur of fabrikant aansprakelijk is voor indirecte, incidentele, afgeleide verlies, schade of letsel dat direct of indirect voortvloeit uit het gebruik van dit product.

Voor optimale veiligheid en prestaties moeten alle producten correct worden geïnstalleerd en correct gebruikt. Wij aanvaarden geen verantwoordelijkheid voor onjuist gebruik, wijziging of installatie.

Benodigde gereedschappen (niet inbegrepen)

6mm inbussleutel	Elektrisch gereedschap	Dopsleutel	Snaar
Meetlint	Verstelbare sleutel	Markeerpen

Productintroductie

Model	SF-SS-SKU6	SF-SS-SKU7
Hoofdmateriaal	Koolstofstaal	Koolstofstaal
Productgrootte	3000x 1000x 800mm	6000x 1000x 800mm
Maximale lagering Capaciteit	150 kg (330 lbs)	150 kg (330 lbs)

OPMERKING: Selecteer het juiste zonnepaneel volgens de productgrootte.

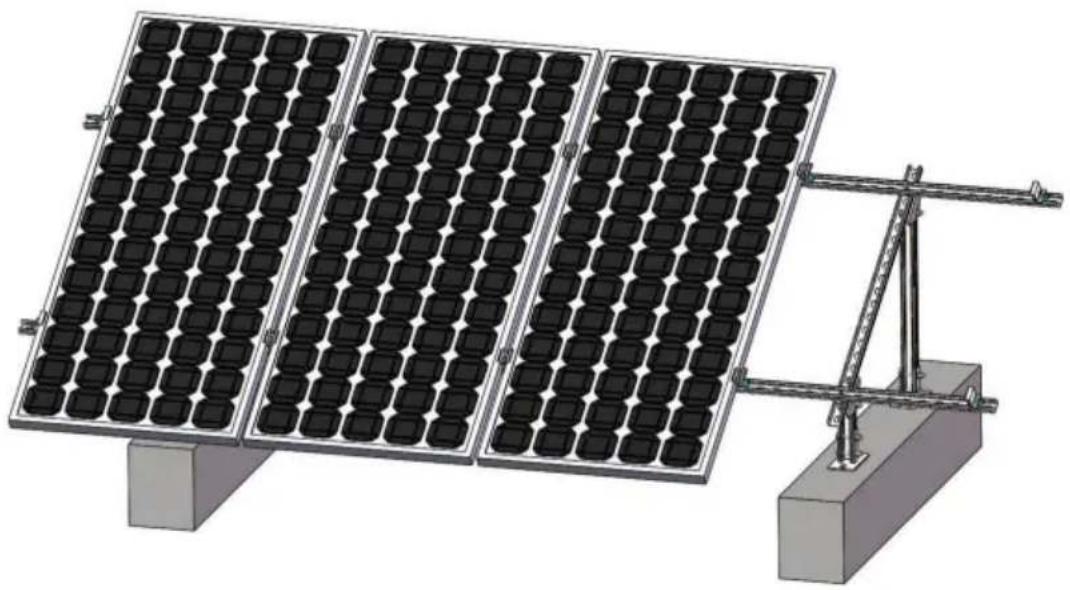

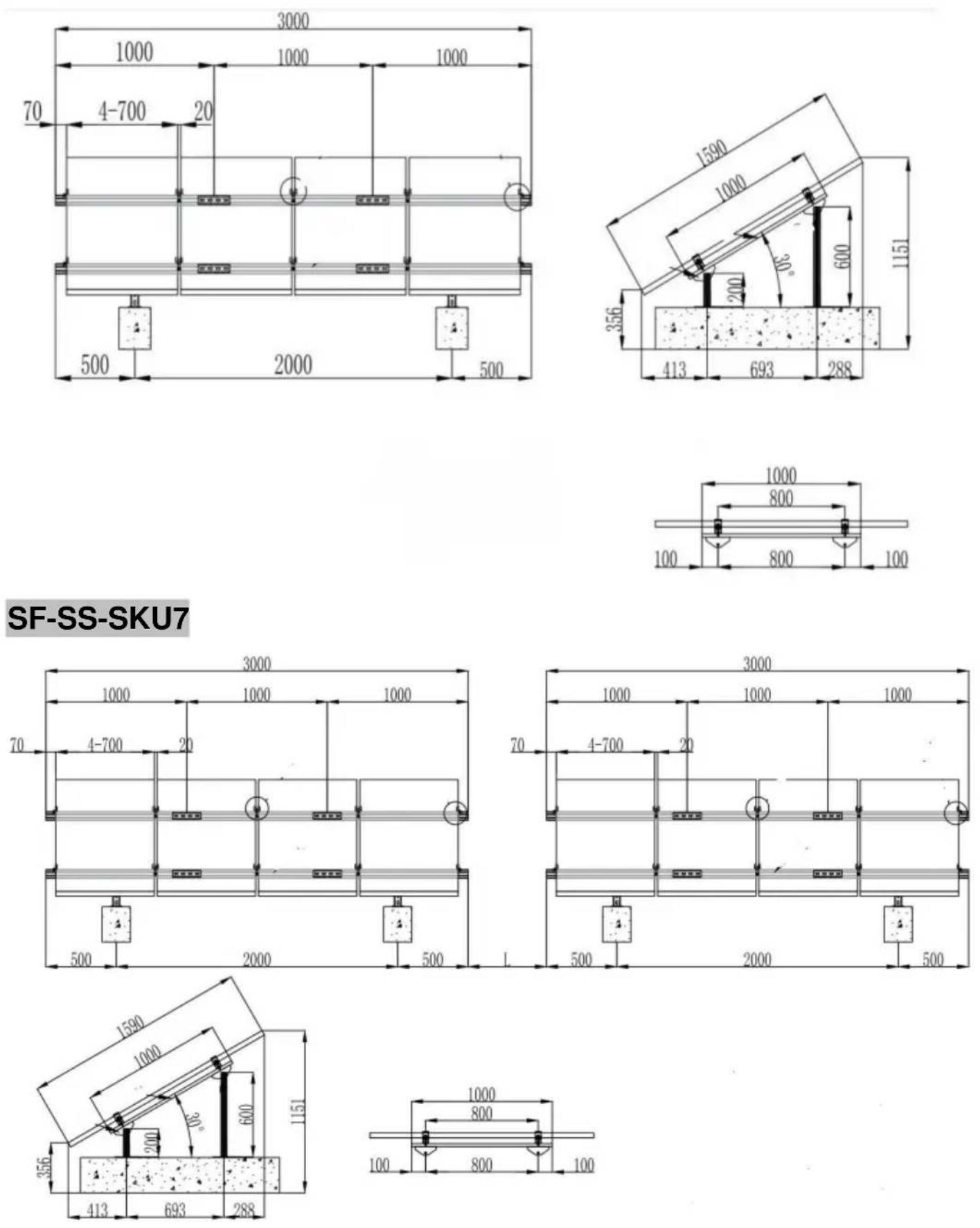

Hieronder ziet u de afbeelding van de productgrootte en het montage-effe (alleen ter referentie)

SF-SS-SKU6

Onderdelenlijst

A (Zonne-ondersteuningsspoor)	B (Zijpersblok montage)	C(Middendrukblok montage)	D (Scheve balk)	E(Spoorconnector)
F (M10*70 boutset)	(Driehoekconnector)	H (Basis)	Ik (Achterste stijl)	J (Voorstijl)G
QÿM10*25 boutset)	L(M10*20 boutset)

Let op: onderdelen worden voortdurend bijgewerkt, raadpleeg de actuele informatie.

Montage

STAP 1 Voorkolom installeren

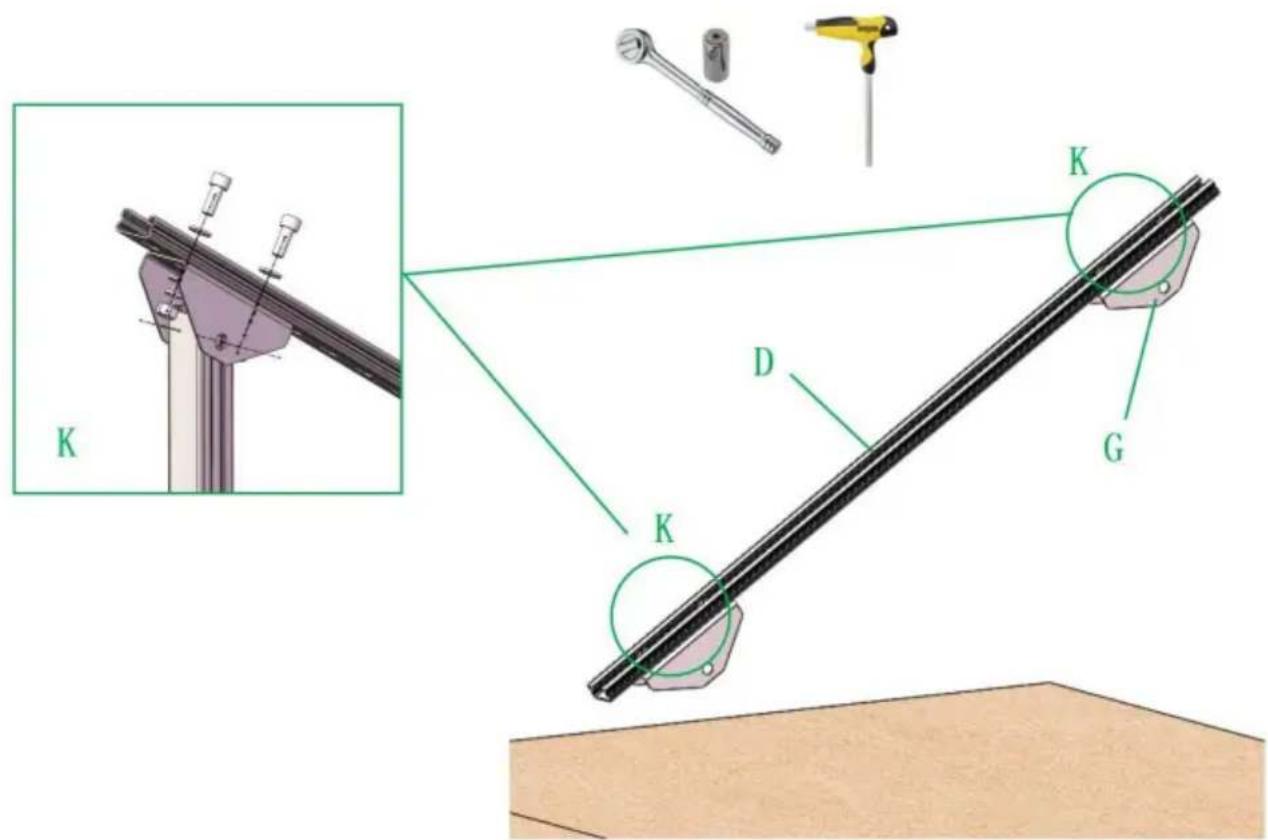

STAP 2 Hellende balk voorgeïnstalleerd

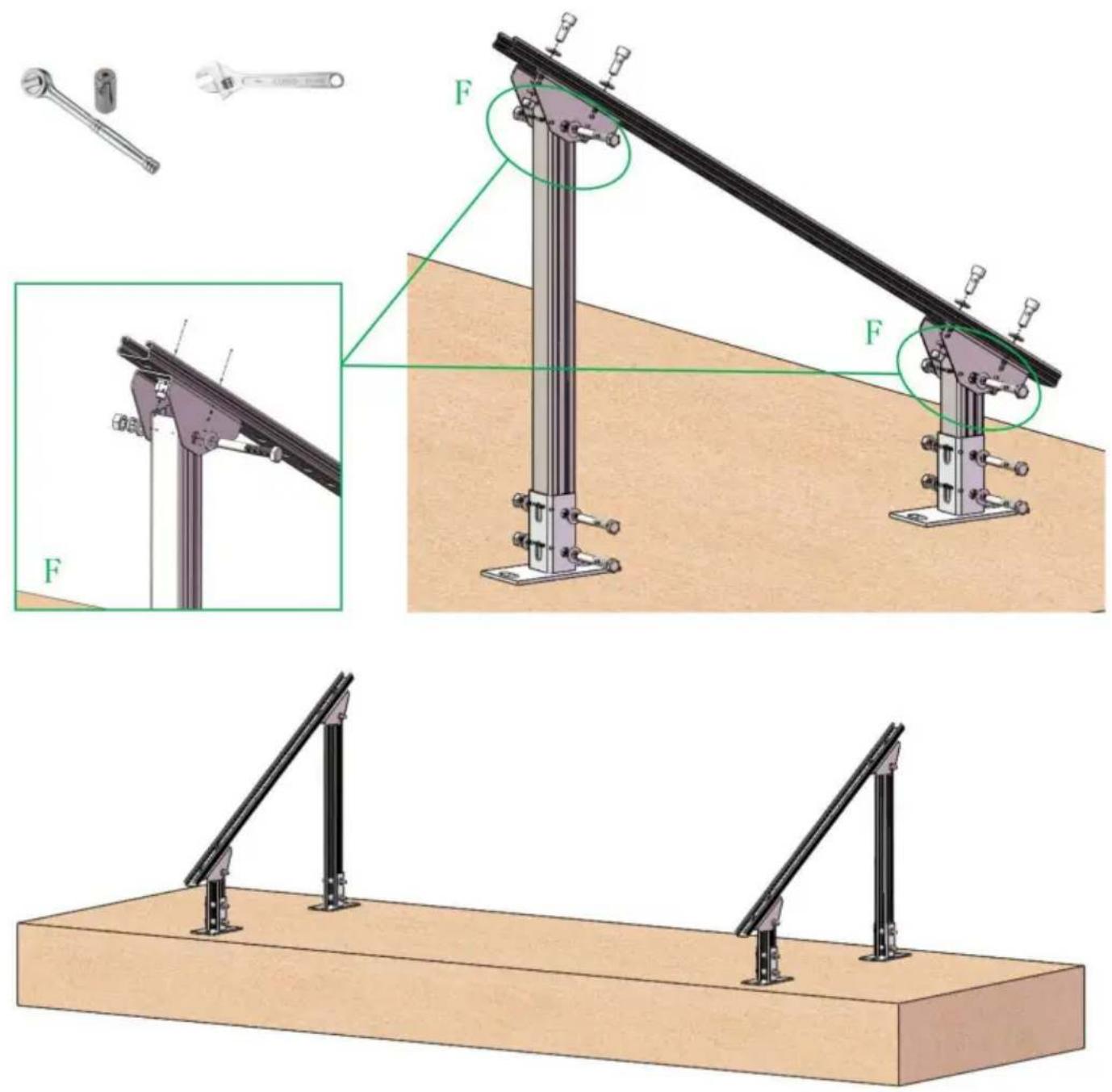

STAP 3 Montage van het zijframe

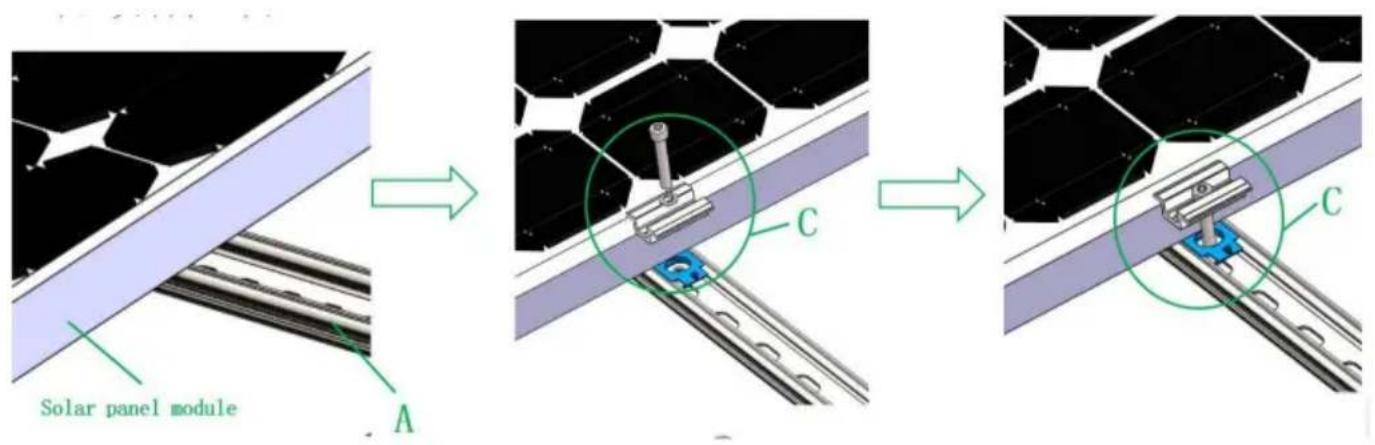

STAP 5 Zij- en middenpersen zijn geïnstalleerd

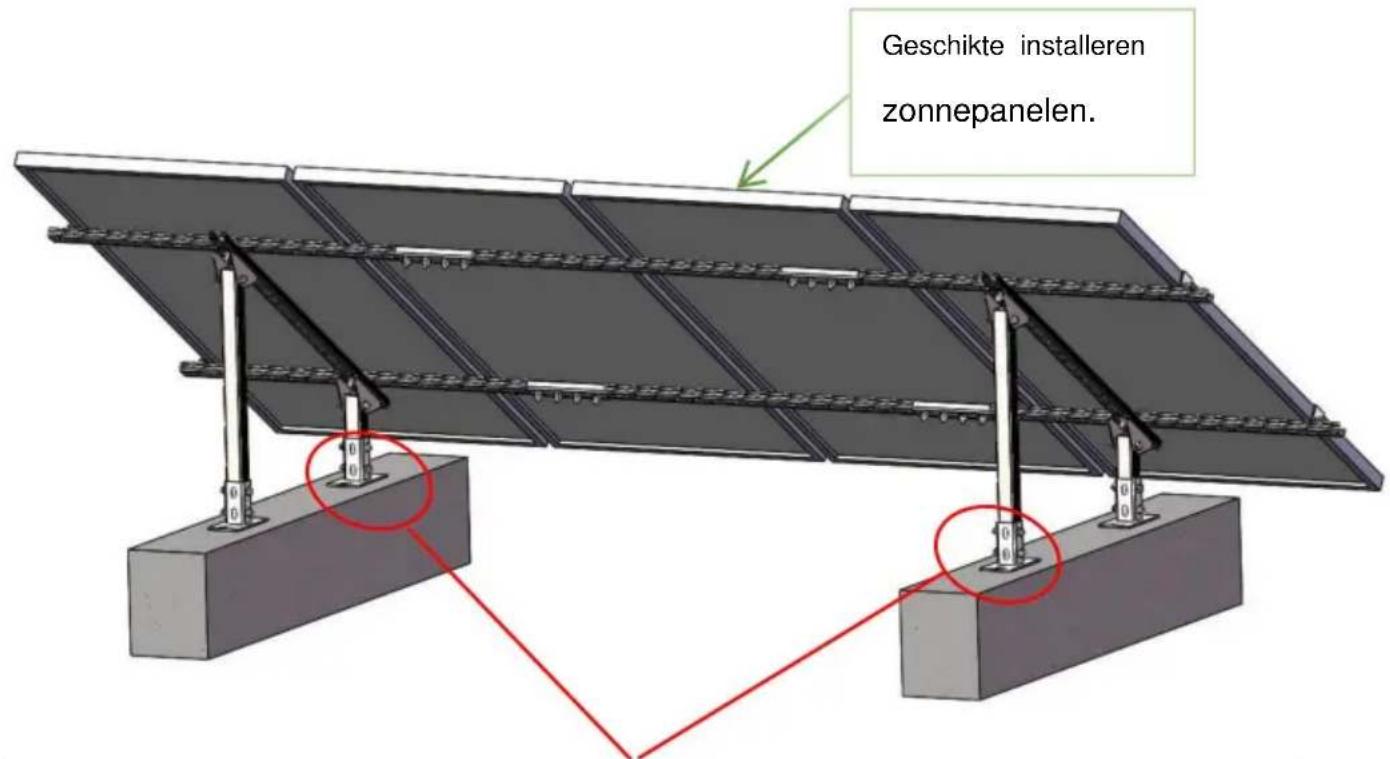

STAP 6

Installatie voltooid

De pijpleiding wordt gemeten en getekend, betonnen pijlers (houten balken) worden op de geplande locatie geplaatst en met behulp van vooraf geïnstalleerde frame-expansiebouten (zelftappende nagels) aan de betonnen pijlers (houten balken) vastgezet. Het effect na installatie wordt weergegeven in de bovenstaande afbeelding

Let op: Voordat u het apparaat installeert, moet u de lengtegraad, breedtegraad en regio van de installatielocatie begrijpen en de vereiste hoek en installatie aanpassen. richting

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
