QD-SSG03 - Nettoyeur haute pressio Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Accessoire de nettoyeur haute pression : lance télescopique
Marque	Vevor
Modèle	QD-SSG03
Distance de nettoyage	18 pieds (environ 5,5 m)
Pression maximale	4000 psi (275 bars)
Débit maximal	6,0 GPM (23,0 L/min)
Température maximale de l'eau	140 °F (60 °C)
Raccord d'admission	Bouchon rapide 3/8" / M22-14 mm mâle / M22-15 mm mâle
Contenu du kit	Lance télescopique, rallonge 15°, rallonge 90°, nettoyeur de gouttières, tête de brosse (avec joint en caoutchouc), adaptateurs d'entrée A et B, kit de 5 buses (0° rouge, 15° jaune, 25° verte, 40° blanche, mousse noire), ruban en nylon, colliers, aiguille, clé hexagonale
Nombre de buses incluses	5
Réglage de la longueur	Télescopique avec colliers de verrouillage
Matériau	Métal et plastique
Poids	Environ 1,5 kg (estimation)
Alimentation	Alimenté par le nettoyeur haute pression (non autonome)
Entretien et nettoyage	Nettoyer avec un chiffon ou une éponge, rincer à l'eau du robinet. Vérifier les pièces desserrées ou endommagées. Rétracter complètement et ranger dans un endroit sûr et sec.
Sécurité	Ne pas utiliser près de lignes électriques. Ne pas étendre/rétracter sous pression. Ne pas changer les buses sous pression. Porter des équipements de protection (lunettes, etc.). Garder les enfants éloignés.
Pièces détachées et réparabilité	Contacter le service client via www.vevor.com/support pour pièces de rechange et réparations.
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support

FOIRE AUX QUESTIONS - QD-SSG03 Vevor

Comment étendre la lance télescopique ?

Pour étendre la lance, soulevez les anneaux de verrouillage du levier (ou desserrez les boutons gris en les tournant sur L00SEN), puis tirez la lance à la longueur souhaitée. Ensuite, abaissez les verrous (ou tournez les boutons sur FIX) pour maintenir la position. Attention à ne pas trop serrer les boutons.

Comment rétracter la lance après utilisation ?

Pour rétracter la lance, desserrez les colliers (ou tournez les boutons sur L00SEN), faites glisser le segment d'extension dans la lance jusqu'à la longueur souhaitée, puis fixez les colliers (ou tournez sur FIX). Assurez-vous que la lance est complètement rétractée avant de la ranger.

Que faire en cas de fuite d'eau au niveau du raccord ?

Si une fuite survient au niveau du filetage, utilisez le ruban en nylon fourni en l'enroulant autour du filetage avant de serrer. Vérifiez également que tous les raccords sont bien serrés. Si la fuite persiste, le tuyau peut être desserré ou endommagé.

Puis-je utiliser cette lance avec n'importe quel nettoyeur haute pression ?

La lance est compatible avec la plupart des nettoyeurs haute pression standard équipés d'un raccord d'admission rapide 3/8" ou M22. Elle supporte une pression maximale de 4000 psi (275 bars) et un débit de 6,0 GPM. Assurez-vous que votre nettoyeur ne dépasse pas ces valeurs.

Quelle est la pression maximale supportée par la lance ?

La pression maximale supportée est de 4000 psi (275 bars). Ne dépassez jamais cette pression pour éviter d'endommager la lance ou de causer des blessures.

Comment nettoyer et entretenir la lance ?

Après chaque utilisation, nettoyez la lance avec un chiffon ou une éponge et rincez-la à l'eau du robinet. Vérifiez qu'il n'y a pas de pièces desserrées ou endommagées. Rétractez complètement la lance et rangez-la dans un endroit sec et sûr, hors de portée des enfants.

Pourquoi la lance ne pulvérise-t-elle pas ?

Si la lance ne pulvérise pas, l'unité peut être bouchée. Essayez de rincer l'unité à contre-courant avec de l'eau. Vérifiez également que la buse n'est pas obstruée et que la gâchette fonctionne correctement. Si le problème persiste, contactez le service client.

Est-il sécuritaire d'utiliser la lance sur une échelle ou un échafaudage ?

Non, il est interdit d'utiliser la lance sur des échelles ou des échafaudages. Le recul lors du déclenchement de la gâchette peut entraîner une perte d'équilibre et causer des chutes graves. Utilisez toujours la lance au sol avec une bonne stabilité.

Comment changer la buse de pulvérisation ?

Pour changer la buse, arrêtez d'abord le nettoyeur et relâchez la pression. Tirez sur le collier de la douille sur la rallonge pour retirer la buse actuelle, puis insérez la nouvelle buse et relâchez le collier. Ne changez jamais la buse sous pression.

Comment ranger la lance après utilisation ?

Après utilisation, relâchez la pression du nettoyeur. Rétractez complètement la lance et nettoyez-la. Rangez-la dans un endroit sec, à l'abri de l'humidité et hors de portée des enfants. Utilisez le sac de rangement fourni si disponible (non inclus avec ce modèle).

MODE D'EMPLOI QD-SSG03 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

NETTOYEAR À HAUTE PRESSION

BAGUETTE TÉLESCOPIQUE

MODÈLE : QD-SSG03 / QD-SSG01 / QD-SSG02

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

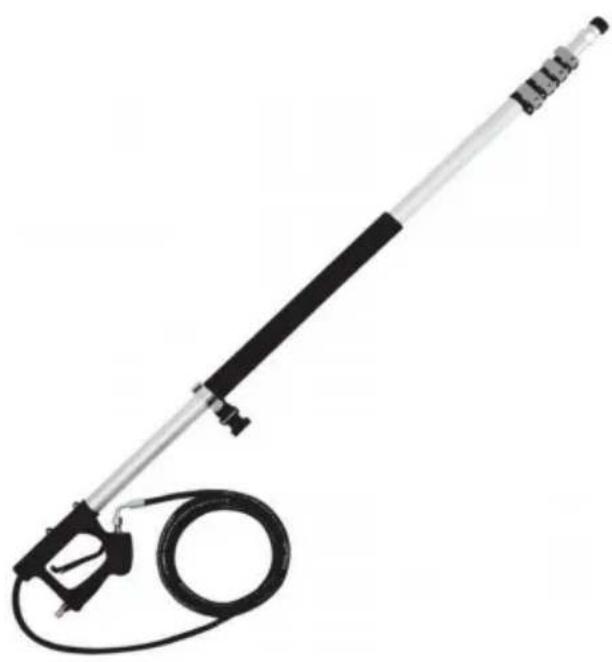

Lance télescopique pour nettoyeur haute pression

Modèle : QD-SSG03 / QD-SSG01 / QD-SSG02

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologic ou logicielle de notre produit.

INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ

SÉCURITÉ DE LA ZONE DE TRAVAIL

1. Inspectez la zone de travail avant chaque utilisation. Gardez la zone de travail propre, sèche et exempte de encombrement et bien éclairé. Les zones de travail encombrées, humides ou sombres peuvent entraîner blessures. L'utilisation du produit dans des zones de travail confinées peut vous mettre en danger à proximité des outils coupants et des pièces tournantes.
2. N'utilisez pas le produit là où il existe un risque d'incendie ou de explosion ; par exemple, en présence de liquides, de gaz ou de poussières inflammables. Le produit peut créer des étincelles qui peuvent enflammer les liquides, les gaz ou les poussière.
3. Ne laissez pas le produit entrer en contact avec un appareil électrique. source. L'outil n'est pas isolé et le contact provoquera un choc électrique.
4. Gardez les enfants et les spectateurs éloignés de la zone de travail pendant l'utilisation. l'outil. Ne laissez pas les enfants manipuler le produit.
5. Soyez conscient de toutes les lignes électriques, circuits électriques, conduites d'eau et autres risques mécaniques dans votre zone de travail. Certains de ces dangers peuvent être caché de votre vue et peut causer des blessures corporelles et/ou matérielles dommages en cas de contact.

SÉCURITÉ PERSONNELLE

1. Restez vigilant, faites attention à ce que vous faites et faites preuve de bon sens lorsque vous faites quelque chose. utiliser l'outil.
2. N'utilisez pas l'outil lorsque vous êtes fatigué ou sous l'influence de drogues, alcool ou médicaments.
3. Un moment d'inattention lors de l'utilisation de l'outil peut entraîner de graves blessures. préjudice corporel.
4. Habillez-vous correctement. Ne portez pas de vêtements amples, d'objets suspendus ou bijoux.Gardez vos cheveux, vos vêtements et vos gants loin des pièces mobiles.Lâchez Les vêtements, les bijoux ou les cheveux longs peuvent être pris dans les pièces mobiles. Les bouches d'aération sur le Les outils recouvrent souvent des pièces mobiles et doivent être évités.
5. Portez l'équipement de protection individuelle approprié si nécessaire.Utilisez Lunettes de sécurité conformes à la norme ANSI Z87.1 (pas de lunettes de sécurité) avec protection latérale

des écrans ou, si nécessaire, un écran facial. Utilisez un masque anti-poussière pour les travaux poussièreux conditions. Utilisez également des chaussures de sécurité antidérapantes, un casque, des gants et un collecteur de poussière systèmes et une protection auditive le cas échéant. Ceci s'applique à tous personnes dans la zone de travail.

1. Ne vous penchez pas trop en avant. Gardez toujours une bonne position et un bon équilibre.

Utilisation et entretien de la baguette

1. Ne forcez pas le produit. Les produits sont plus sûrs et font un meilleur travail lorsque utilisés de la manière pour laquelle ils sont conçus. Planifiez votre travail et utilisez le bon produit pour le travail.
2. Vérifiez les pièces endommagées avant chaque utilisation. Vérifiez soigneusement que la baguette fonctionnera correctement et remplira sa fonction prévue. Remplacez les éléments endommagés ou les pièces usées immédiatement. N'utilisez jamais le produit avec une pièce endommagée.
3. N'utilisez pas un produit dont l'interrupteur est défectueux. Tout outil électrique qui ne peut pas être contrôlé avec l'interrupteur d'alimentation est dangereux et doit être réparé par un représentant de service agréé avant utilisation.
4. Débranchez l'alimentation électrique/d'air du produit et placez l'interrupteur en position la position verrouillée ou désactivée avant d'effectuer des réglages, des modifications accessoires ou stockage de l'outil.
5. De telles mesures de sécurité préventives réduisent le risque de démarrage de l'outil accidentellement.
6. Rangez le produit lorsqu'il n'est pas utilisé. Rangez-le dans un endroit sec et sûr, hors de portée des enfants. hors de portée des enfants.
7. Inspectez l'outil pour vous assurer qu'il fonctionne bien avant de le ranger et avant de l'utiliser. réutilisation.
8. Maintenez les protections en place et en bon état de fonctionnement. N'utilisez jamais le produit sans les gardes en place.
9. Ne laissez pas l'outil fonctionner sans surveillance.

Avertissement de fonctionnement

1. NE PAS dépasser la capacité nominale en PSI. Ne jamais utiliser à proximité de lignes électriques.
2. Ne jamais étendre ou rétracter la baguette pendant la pulvérisation ou sous pression. Arrêtez l'équipement et relâchez la pression avant d'effectuer toute

ajustements à la baguette.

1. Ne changez jamais les buses ou les accessoires sous pression. Arrêtez le
   l'équipement et relâchez la pression avant d'effectuer toute modification.
2. Ne jamais utiliser sur des échelles ou des échafaudages. · Ne jamais utiliser avec des accessoires.
3. Ne jamais dépasser la pression ou le volume nominal
4. N'utilisez jamais de haute pression pour nettoyer des personnes ou des animaux.
5. Ne retirez ni ne modifiez jamais les étiquettes d'avertissement ou d'identification.
6. N'utilisez jamais la baguette si elle est endommagée.
7. Lisez, comprenez et suivez toujours les instructions d'utilisation.
8. Maintenez toujours un équilibre et un contrôle appropriés de la rallonge.

PRÉPARATION ET FONCTIONNEMENT

Avant chaque utilisation

1. Connectez la sortie de votre nettoyeur haute pression à l'orifice d'entrée de la gâchette pistolet de la baguette à l'aide de raccords rapides appropriés ou de raccords conçus pour manipuler haute pression.
2. Connectez les rallonges appropriées (éléments 2/3/4) au raccord de sortie du baguette télescopique. Et la baguette d'extension se connecte rapidement à un

embout de buse de pulvérisation

1. Assurez-vous que tous les raccords sont bien serrés. En cas de fuite, assurez-vous d'utiliser suffisamment ruban téflon.

Mode d'emploi

Pour étendre la baguette

Soulevez les anneaux de verrouillage du levier et tirez la baguette à la longueur souhaitée.Clipsez le se verrouille fermement pour maintenir la baguette à la longueur souhaitée.

Pour rétracter la baguette

Soulevez les verrous à levier et faites glisser le segment d'extension dans la baguette jusqu'à ce que le la longueur souhaitée est atteinte et clipsez fermement les mèches pour maintenir l'extension segments en place.

Pour commencer la pulvérisation

Démarrez le nettoyeur haute pression. Soulevez la baguette et maintenez la buse à au moins dix pieds de la surface à nettoyer.Appuyez sur la gâchette pour commencer

pulvérisation, maintenez une position stable et déplacez la baguette vers la surface pour être nettoyé.

Pour arrêter de pulvériser

Avant de relâcher la gâchette du pistolet, éloignez la buse d'au moins dix pieds.

de la surface à nettoyer et assurez-vous d'avoir du solide

pied.La baguette rebondira lorsque le

la gâchette est relâchée ou si la pression est perdue. Lorsque vous êtes hors du travail surface et dans une zone sûre, relâchez la gâchette.

Après chaque utilisation

1. Relâchez la pression avant de déconnecter le pistolet du tuyau du nettoyeur haute pression. Effectuez les inspections suivantes après chaque utilisation pour nettoyer la baguette et préparez-le pour la prochaine utilisation.
2. Nettoyez toute saleté ou corps étranger du dessus. Si nécessaire, utilisez un chiffon ou éponge pour laver la baguette télescopique et la rincer à l'eau du robinet.
3. Vérifiez qu'il n'y a pas de pièces desserrées ou endommagées.
4. Rétractez-le complètement et rangez-le dans un endroit sûr.

LISTE DES PARAMÈTRES

Modèle	QD-SSG03	QD-SSG01	QD-SSG02
Nettoyer la distance	18 pieds	24 pieds	24 pieds
Pression maximale	4 000 psi/275 bars
Débit max.	6,0 GPM/23,0 L/min
Température maximale	140 °F/60 °C
Raccord d'admission	Bouchon rapide 3/8"/M22-14 mm mâle/M22-15 mmMâle

Liste des pièces pour le modèle QD-SSG01

1: Baguette télescopique × 1 pièce	Extension de 2:15 degrésBaguette × 1 pièce	3: 90 degrésBaguette d'extension×1 pièce
4: Nettoyeur de gouttièresPièce jointe × 1 pièce	5: tête de brossepièce jointe × 1 pièce	6: PivotementCoupleur × 1 pièce
7: Adaptateur d'entrée A × 1 pièce	8: Adaptateur d'entrée B × 1 pièce	9. Kit de buses depulvérisation × 1 pièce
10: ruban en nylon × 1 pièce	11: accolades × 1pcs	Aiguille à 12 trous × 1 pièce
13: joint en caoutchouc × 1pc	14: sac de rangement × 1 pièce	15: clé hexagonale× 1 pièce

L'adaptateur d'entrée A est 3/8" QC x M22-14 mâle : l'adaptateur

d'entrée B est M22-14 femelle vers mâle M22-15 Remarque : le kit de buse de

pulvérisation comprend une buse rouge à 0 degré, une buse rose à 0 degré, une buse bleue à 0 degré, une buse jaune

à 15 degrés, une buse verte à 25 degrés, une buse blanche à 40 degrés et une buse en mousse noire. Si vous

achetez un QD-SSG03, il manque une buse rose à 0 degré et une buse bleue à 0 degré.

Si vous achetez un modèle QD-SSG02, il n'y a pas de tête de brosse et Joint en silicone.

Les modèles QD-SSG03 et QD-SSG02 sont disponibles sans packs de stockage.

Le modèle QD-SSG03 n'a pas de coupleur pivotant.

Guide d'installation

PRUDENCE!

Assurez-vous que toutes les pièces sont présentes avant l'assemblage, l'installation ou fonctionnement du produit. Comparez les composants au contenu de l'emballage

liste. Si une pièce est perdue ou endommagée, n'essayez pas de l'assembler, de l'installer ou de l'utiliser le produit.

Temps d'assemblage estimé : 10 minutes

Outils requis pour l'assemblage : clé à molette de 1 po et ruban pour filetage de tuyau (non inclus)

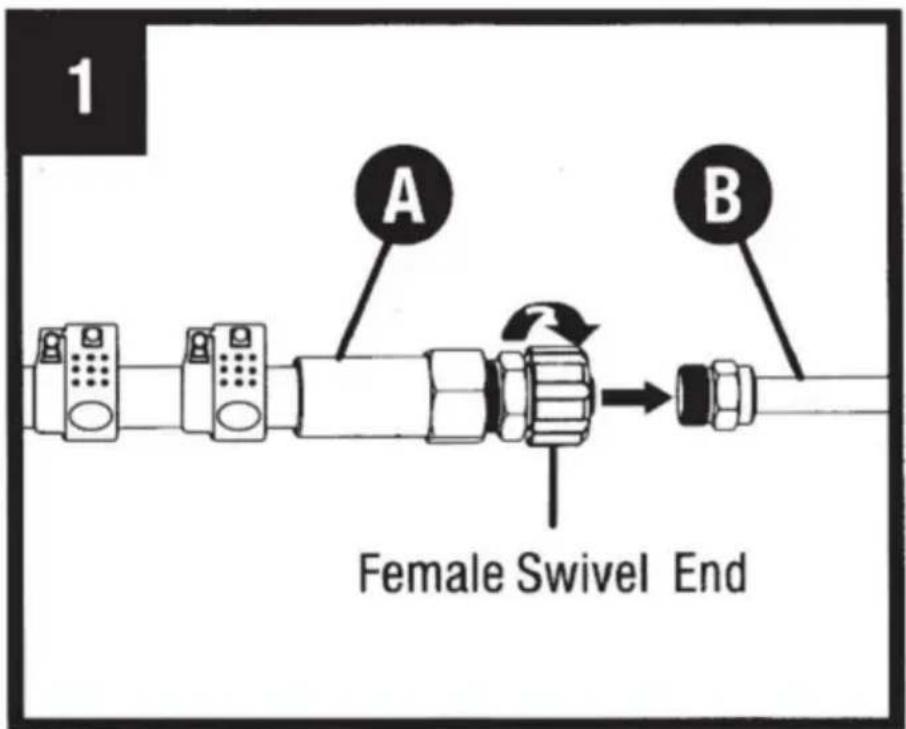

1. CONNEXION DE LA BAGUETTE ET DE LA RALLONGE.

Vissez l'extrémité femelle de la tige télescopique (A) sur l'extrémité mâle de la rallonge (B) et serrer à la main.

Remarque : s'il y a une infiltration d'eau au niveau du filetage, enroulez du ruban en nylon autour du filetage. fil de discussion.

1 A B Female Swivel End

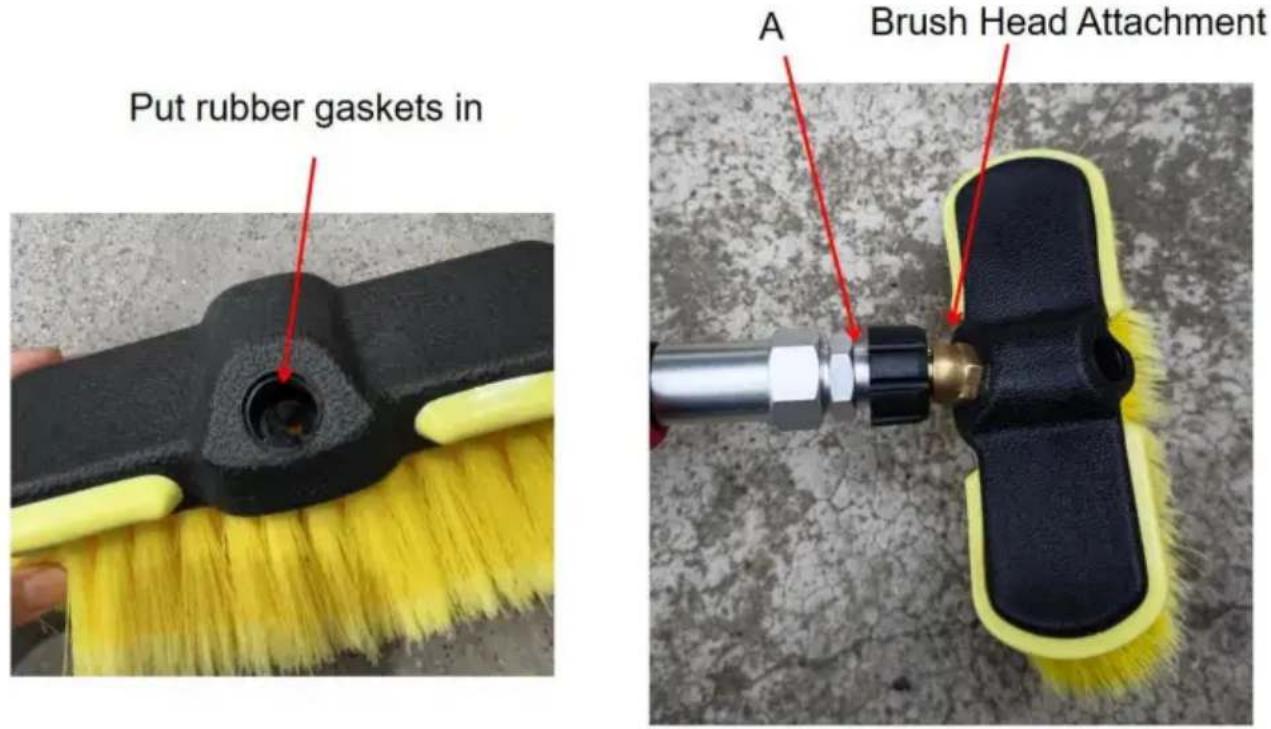

Modèle QD-SSG03 et QD-SSG01 avec accessoires de tête de brosse et joint en caoutchouc ; si vous souhaitez utiliser des accessoires de tête de brosse, placez d'abord le joint en caoutchouc dans le trou du raccord de tête de brosse, avant d'installer le raccord de tête de brosse dans la tige télescopique (A)

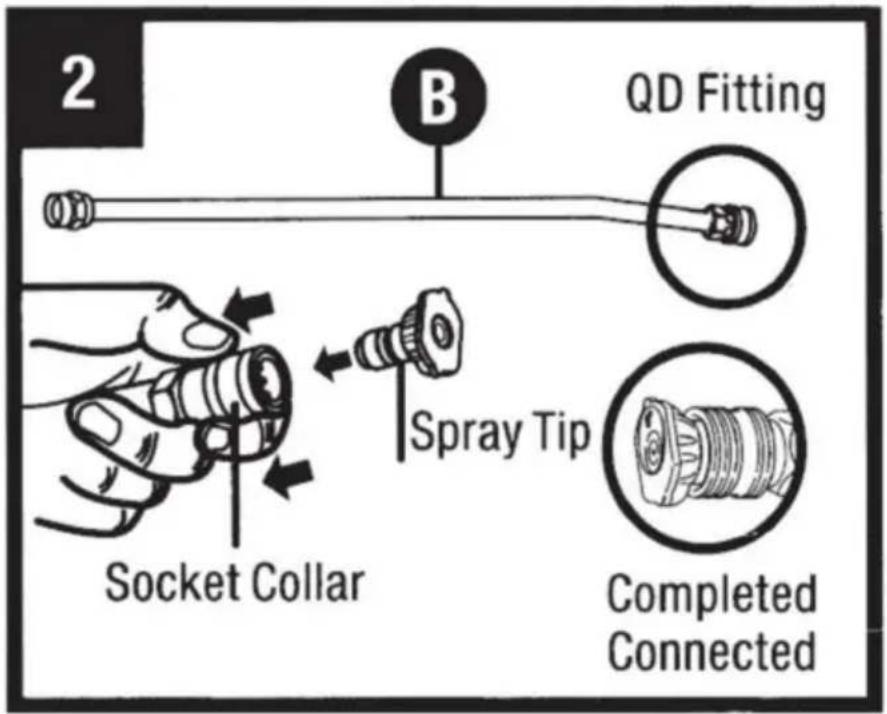

RAPIDE Tirez sur le collier de la douille sur la rallonge (B) et insérez la buse de pulvérisation (non incluse), ou tirez pour la retirer, puis relâchez le collier.

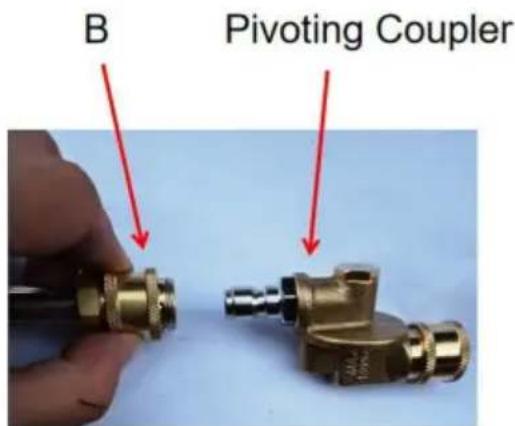

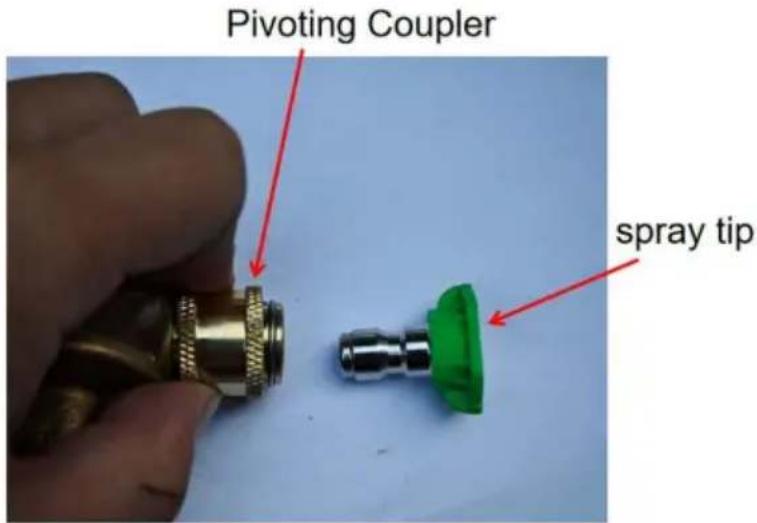

Si votre produit est équipé d'un coupleur pivotant, tirez sur le collier de douille de la rallonge (B) et insérez le coupleur pivotant, ou tirez pour le retirer, puis relâchez le collier.

Ensuite, tirez sur le collier de douille du coupleur pivotant et insérez la buse de pulvérisation, ou tirez pour retirer, puis relâchez le collier.

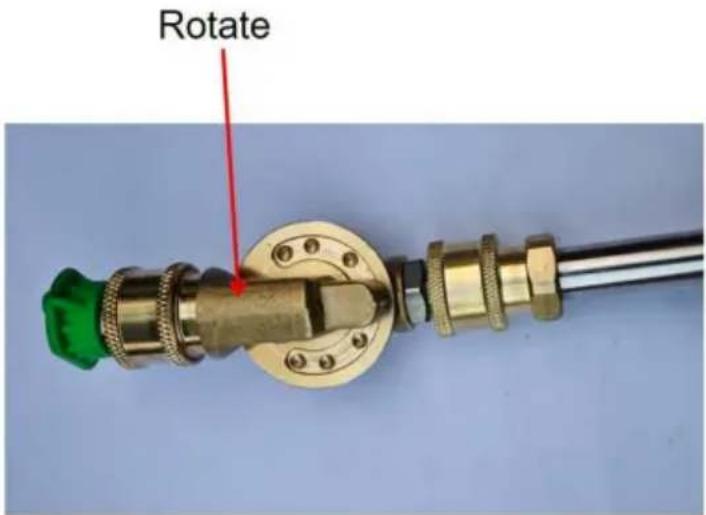

Faites pivoter le coupleur pivotant pour ajuster la direction de la buse de pulvérisation

Rotate

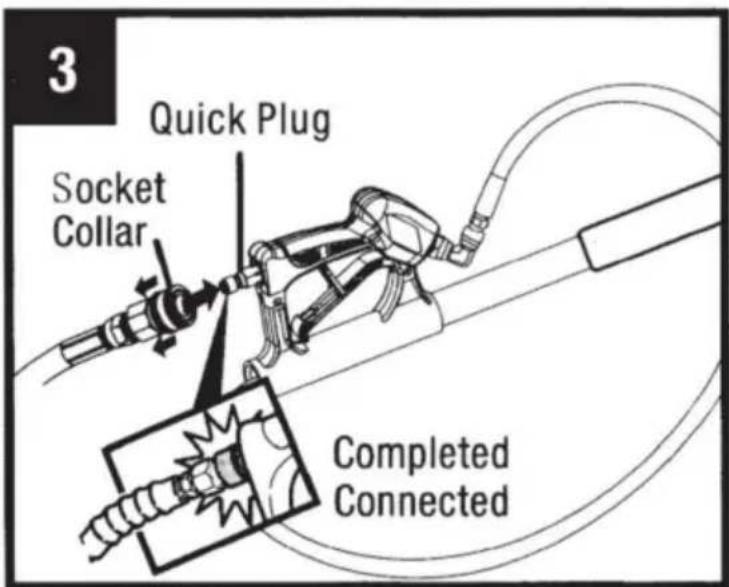

1. RACCORDEMENT DU PISTOLET ET DU TUYAU À DÉBRANCHEMENT RAPIDE (le cas échéant) Tirez sur le collier de douille du tuyau (non inclus) et insérez le bouchon rapide, ou tirez pour le retirer, puis relâchez le collier.

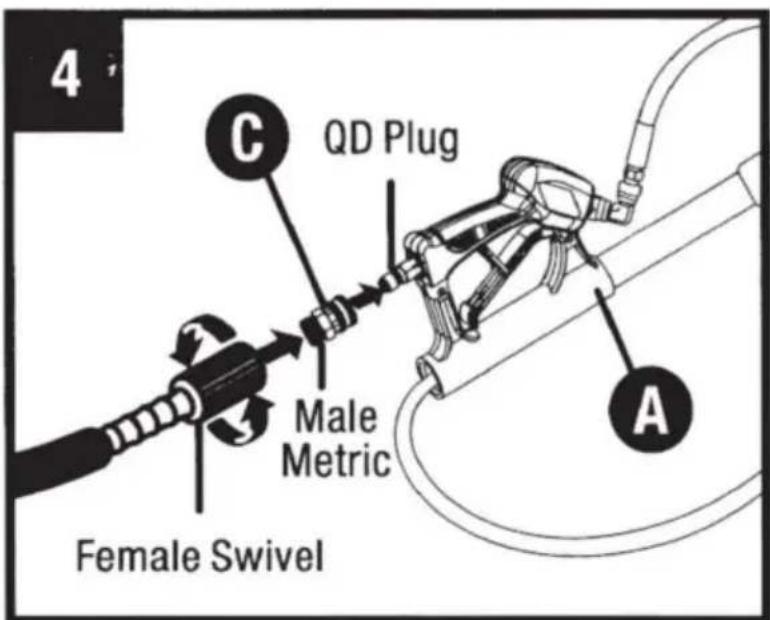

1. RACCORDEMENT DU PISTOLET ET DU TUYAU MÉTRIQUE (le cas échéant) Fixez l'adaptateur (C) à la tige télescopique (A). Fixez le tuyau (non inclus) à l'adaptateur (C).

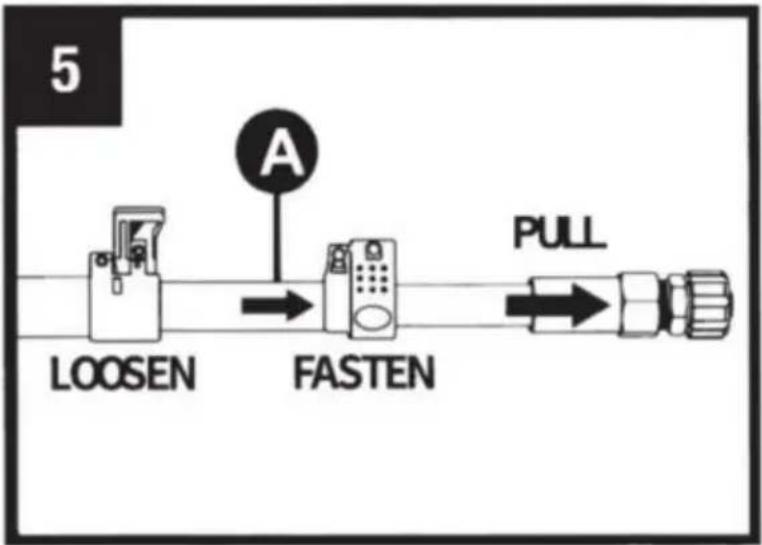

BAGUETTE 5.1 Étendez la baguette : tournez les boutons gris sur la baguette télescopique (A) pour L00SEN, puis tirez pour l'étendre à la longueur souhaitée. Tournez les boutons dans des directions opposées

pour FIXER. REMARQUE : lorsqu'elle est entièrement étendue, chaque section doit avoir environ 6 à 8 po restants pour soutenir la section suivante du poteau.

5.2 Rétraction de la baguette : DEsserrez les boutons et faites glisser le segment d'extension dans la baguette jusqu'à la longueur souhaitée et FIXEZ les boutons pour le maintenir en place.

IMPORTANT : un serrage excessif des boutons peut provoquer des dommages.

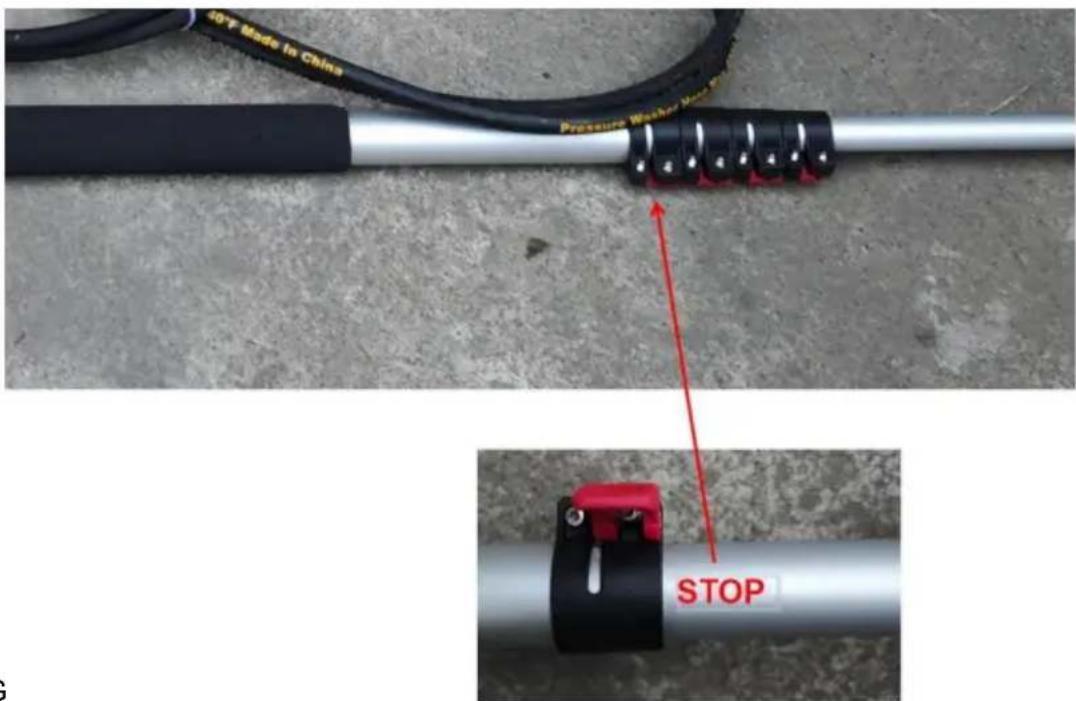

Lorsque vous étirez la tige télescopique la plus proche de la poignée, si STOP apparaît sur la tige d'extension, veuillez ne pas l'étirer à nouveau, sinon cela endommagerait la machine

6.1. Démarrez le nettoyeur haute pression.
6.2. Soulevez la baguette et maintenez la buse à au moins dix pieds de la

surface à nettoyer. Gardez la rallonge éloignée des lignes électriques.

1.3.Appuyez sur la gâchette pour commencer la pulvérisation, maintenez une position stable et déplacez la baguette sur la surface à nettoyer.

7. ARRÊTER LA PULVÉRISATION

Avant de relâcher la gâchette du pistolet, éloignez la buse d'au moins dix pieds.

de la surface à nettoyer et assurez-vous d'avoir une base solide.

La baguette rebondit lorsque la gâchette est relâchée ou si la pression est perdue.

ENCHÈRE : lorsque vous travaillez sur ou à proximité de surfaces fragiles car il peut y avoir suffisamment de force pour endommager les surfaces ou briser les fenêtres. Tenez-vous à l'écart de l'alimentation lignes.

Entretien

Entretenez le produit en adoptant un programme de réparation et

entretien. Il est recommandé de vérifier l'état général de tout outil

examiné avant de l'utiliser. Gardez votre baguette en bon état. Gardez les poignées

sec, propre et exempt d'huile et de graisse.

Dépannage

PROBLÈME	CAUSE PROBABLE	MESURES CORRECTIVES
La pince est cassé	La baguette s'étend trop Contactez	notre service clientService d'aide
Le tuyau fuites	Il y a une surpression
	Le tuyau est desserré au niveau du accessoires	Serrer le tuyau
Le pistolet fuites	Il s'agit d'une usure normale.	Reconstruire l'arme
	Il y a une surpression	Remplacer le pistolet
L'unité ne fonctionnera paspulvérisation	L'unité est bouchée	Unité de chasse d'eau inversée aveceau
