BRUKSANVISNING QD-SSG03 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

HÖRTRYCKSVÄTTARE

TELESKOPSPÖR

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

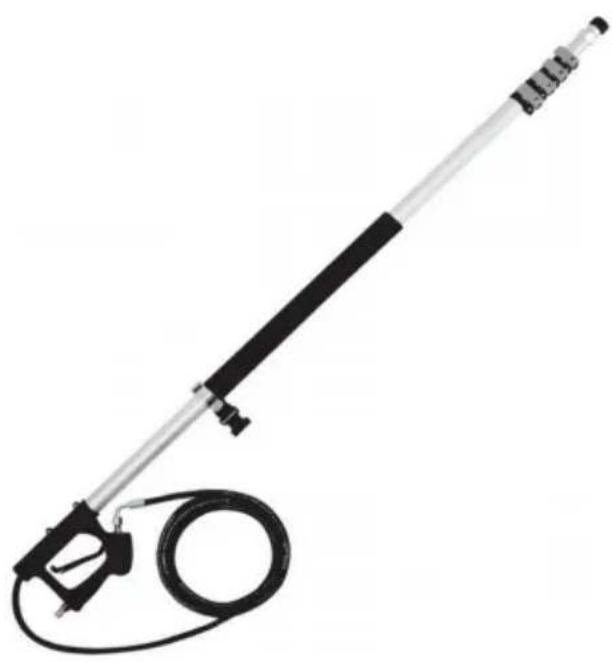

Högtryckstvätt teleskopstav

Modell: QD-SSG03 /QD-SSG01/QD-SSG02

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIG SÄKERHETSINFORMATION

SÄKERHET FÖR ARBETSOMRÅDE

1. Inspektera arbetsområdet före varje användning. Håll arbetsområdet rent, torrt och fritt från rörigt och väl upplyst. Röriga, våta eller mörka arbetsområden kan resultera i
   Om du använder produkten i trånga arbetsutrymmen kan du bli farlig nära skärverktyg och roterande delar.
2. Använd inte produkten där det finns risk att orsaka brand eller en
   explosion;t.ex. i närvaro av brandfarliga vätskor, gaser eller damm
   produkten kan skapa gnistor, som kan antända brandfarliga vätskor, gaser eller damm.
3. Låt inte produkten komma i kontakt med elektricitet
   källa. Verktyget är inte isolerat och kontakt kommer att orsaka elektriska stötar.
4. Håll barn och åskådare borta från arbetsområdet när du arbetar
   verktyget. Låt inte barn hantera produkten.
5. Var medveten om alla kraftledningar, elektriska kretsar, vattenledningar och annat
   mekaniska faror i ditt arbetsområde. Vissa av dessa faror kan vara
   dold för dig och kan orsaka personskada och/eller egendom
   skada om den kontaktas.

PERSONLIG SÄKERHET

1. Var uppmärksam, titta på vad du gör och använd sunt förnuft när använda verktyget.
2. Använd inte verktyget när du är trött eller påverkad av
   droger, alkohol eller medicin.
3. Ett ögonblick av ouppmärksamhet när du använder verktyget kan leda till allvarliga problem
   personskada.
4. Klä dig ordentligt. Bär inte löst sittande kläder, dinglande föremål eller
   smycken. Håll.ditt hår, kläder och handskar borta från rörliga delar. Löst
   kläder, smycken eller långt hår kan fastna i rörliga delar. Luftventiler på
   verktyg täcker ofta rörliga delar och bör undvikas.
5. Bär lämplig personlig skyddsutrustning vid behov. Använd
   ANSI Z87.1-kompatibla skyddsglasögon (ej skyddsglasögon) med sida

sköldar, eller vid behov en ansiktsskärm. Använd en dammmask vid dammigt arbete Använd även halkfria skyddsskor, hjälm, handskar, dammuppsamling system och hörselskydd när så är lämpligt. Detta gäller alla personer i arbetsområdet.

1. Räck inte för mycket. Håll alltid rätt fotfäste och balans.

Wandanvändning och skötsel

1. Tvinga inte produkten. Produkterna är säkrare och gör ett bättre jobb när används på det sätt som de är designade för. Planera ditt arbete och använd rätt produkt för jobbet.
   2.Kontrollera för skadade delar före varje användning. Kontrollera noggrant att staven kommer att fungera korrekt och utföra sin avsedda funktion. Byt ut skadad eller slitna delar omedelbart. Använd aldrig produkten med en skadad del.
2. Använd inte en produkt med en felaktig strömbrytare. Alla elverktyg som inte kan styras med strömbrytaren är farlig och måste vara det repareras av en auktoriserad servicerepresentant innan användning.
3. Koppla bort ström-/luftförsörjningen från produkten och sätt in strömbrytaren det låsta eller avstängda läget innan du gör några justeringar, ändrar tillbehör eller förvaring av verktyget.
4. Sådana förebyggande säkerhetsåtgärder minskar risken att starta verktyget av misstag.
5. Förvara produkten när den inte används. Förvara den på en torr och säker plats utanför barnens räckvidd.
6. Inspektera verktyget för gott skick före lagring och före förvaring

återanvändning.

1. Håll skydden på plats och i fungerande skick. Använd aldrig produkten utan vakterna på plats.

2. Lämna inte verktyget igång utan uppsikt.

Driftsvarning

1. ÖVERskrid INTE den nominella PSI-kapaciteten. ·Använd aldrig nära kraftledningar.
2. Dra aldrig ut eller dra in staven under sprutning eller under tryck. Stanna utrustningen och avlasta trycket innan du gör något

justeringar av staven.

1. Byt aldrig munstycken eller tillbehör under tryck. Stoppa
   utrustning och avlasta trycket innan du gör några ändringar.
2. Använd aldrig på stegar eller ställningar. -Använd aldrig med ej godkända tillbehör.
3. Överskrid aldrig nominellt tryck eller volym
4. Använd aldrig högtryck för att rengöra personer eller djur.
5. Ta aldrig bort eller ändra varningsetiketter eller identifieringsetiketter.
6. Använd aldrig staven om den är skadad.
7. Läs, förstå och följ alltid bruksanvisningarna.
8. Upprätthåll alltid korrekt balans och kontroll över förlängningsstaven.

FÖRBEREDELSE & DRIFT

Före varje användning

1. Anslut utloppet på din högtryckstvätt till inloppsporten på avtryckaren pistolen med hjälp av lämpliga snabbkopplingar eller kopplingar som är klassade för att hantera högtryck.
2. Anslut lämpliga förlängningsstavar (artikel 2/3/4) till utloppskopplingen på teleskopstav. Och förlängningsstaven snabbansluter en avsedd spraymunstyckesspets
3. Se till att alla kopplingar är täta. Om det finns läckage, se till att använda tillräckligt myc teflon tejp.

Bruksanvisning

För att förlänga staven

Lyft spakens låsringar och dra ut staven till önskad längd. Kläm fast läses ordentligt för att hålla staven i önskad längd.

Att dra tillbaka staven

Lyft spakläsen och skjut in förlängningssegmentet i staven tills önskad längd uppnås och klämma fast läsen ordentligt för att hålla förlängningen segment på plats.

För att börja spraya

Starta högtryckstvätten. Lyft upp staven och håll munstycket minst tio meter bort från ytan som ska rengöras.Kläm på avtryckaren för att börja spruta, bibehålla stabilt fotfäste och flytta in staven till ytan till rengöras.

Att sluta spraya

Flytta munstycket minst tio fot bort innan du släpper avtryckaren från ytan som rengörs och se till att du har fast

fot. Trollstaven kommer att studsa när

avtryckaren släpps eller om trycket tappas. När du är klar med arbetet yta och släpp avtryckaren på ett säkert område.

Efter varje användning

1. Avlasta trycket innan du kopplar bort pistolen från högtryckstvättsslangen.

Utför följande inspektioner efter varje användning för att rengöra staven och redo för nästa användning.

1. Rensa bort all smuts eller främmande material från toppen. Använd vid behov en

trasa eller svamp för att tvätta teleskopstaven och skölj den med kranvatten.

3.Kontrollera för lösa delar och eventuella skador.

1. Dra in helt och förvara på säker plats.

PARAMETERLISTA

Modell	QD-SSG03	QD-SSG01	QD-SSG02
Rengör avståndet	18 fot	24 fot	24 fot
Max tryck	4 000 psi/275 bar
Max flödeshastighet	6,0 GPM/23,0 L/min
Max temperatur	140 F/60
Inloppskoppling	3/8" Quick Plug/M22-14 mm hane/M22-15 mm Manlig

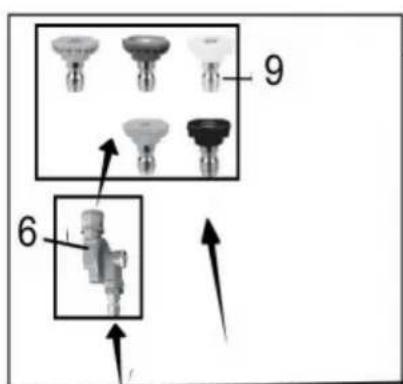

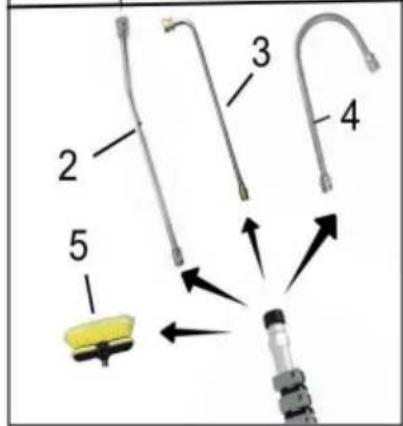

Reservdelslista för modell QD-SSG01

9 6

1: Teleskopstav× 1 st	2:15 graders förlängningTrollstav × 1 st	3:90 graderFörlängningsstav×1 st
4:Gutter CleanerBilaga×1 st	5: borsthuvudtillbehör×1 st	6: PivoteringKoppling×1 st
7: Inloppsadapter A×1st 9.Spraymunstyckesats×1st	8:Inloppsadapter B×1st
10: nylontejp×1st	11: hängslen × 1 st	12:hålsnål×1st
13:gummipackning ×1st	14: förvaringspåse×1st	15:sexkantnyckel×1st

Inloppsadapter A är 3/8" QC x M22-14 Hane:

Inloppsadapter B är M22-14 Hona till hane M22-15 Obs:

Spraymunstyckessats Inkluderar rött 0 graders munstycke, rosa 0 graders munstycke, blått 0 graders munstycke, gult 15 graders munstycke, grönt 25 graders munstycke, vitt 40 graders munstycke, svart skummunstycke. Om du köper en QD-SSG03, den saknar rosa 0 graders munstycke och blått 0 graders munstycke.

Om du köper en modell QD-SSG02 finns det inget borsthuvudsfäste och Silikonpackning.

Modellerna QD-SSG03 och QD-SSG02 finns tillgångliga utan lagringspaket.

Modell QD-SSG03 har ingen vridbar koppling.

Installationsguide

FÖRSIKTIGHET!

Se till att alla delar finns med innan du monterar, installerar eller använda produkten. Jämför komponenterna med paketets innehåll

lista. Om någon del tappas bort eller skadas, försök inte montera, installera eller använd produkten.

Beräknad monteringstid: 10 minuter

Verktyg som krävs för montering: 1 tums justerbar skiftnyckel och rörgänga tejp (ingår ej)

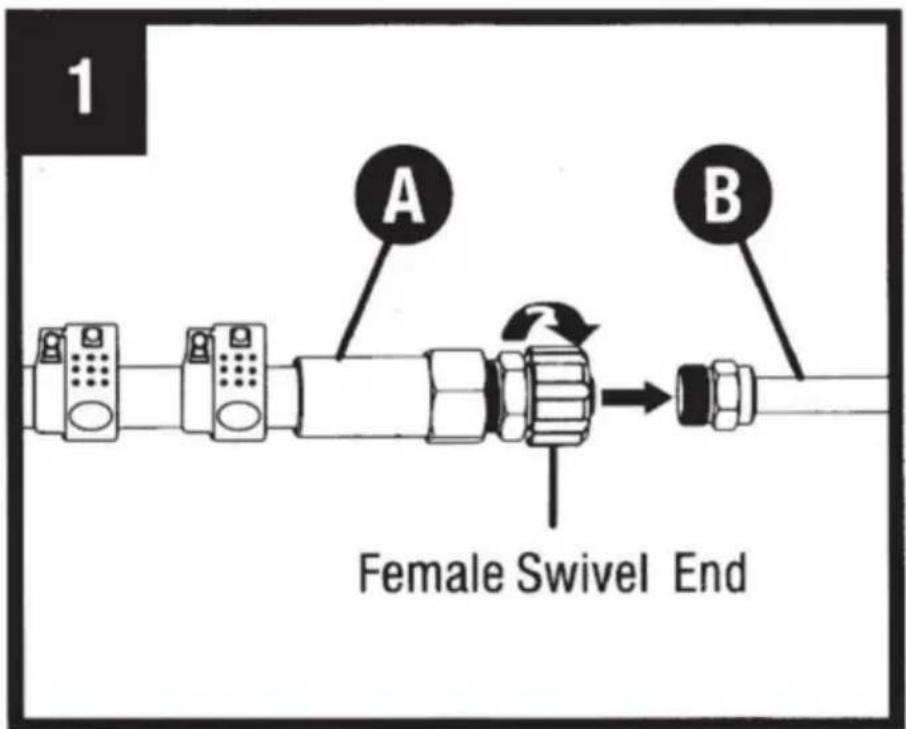

1. STRÖV & FÖRLÄNGNINGSKOPPLING.

Skruva fast honänden av teleskopstaven (A) på hanänden av den förlängningsstaven (B) och dra åt för hand.

Obs: Om det finns vattenläckage vid tråden, linda nylontejp runt tråden tråd.

1 A B Female Swivel End

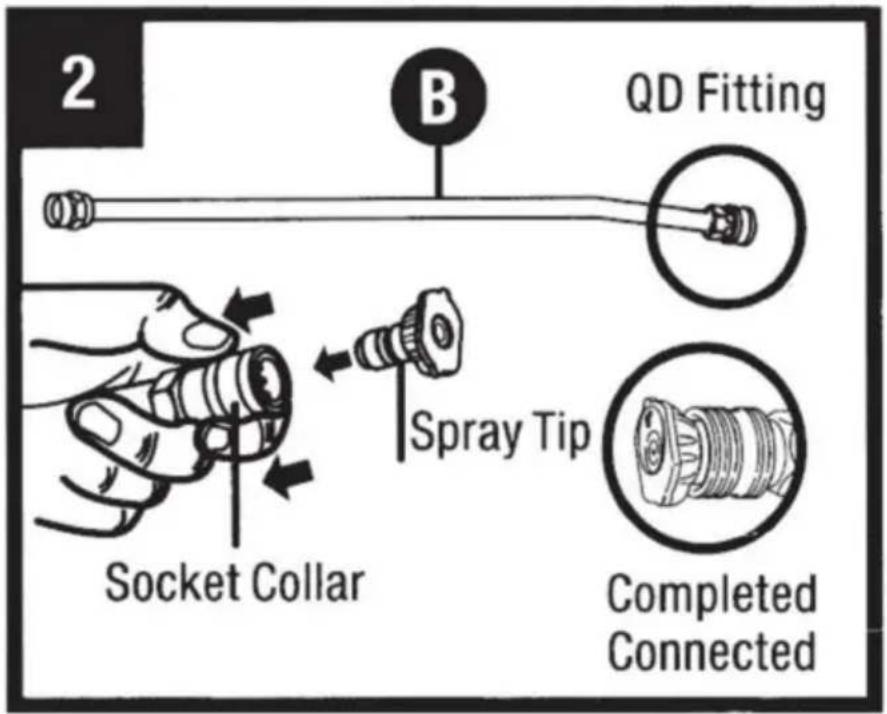

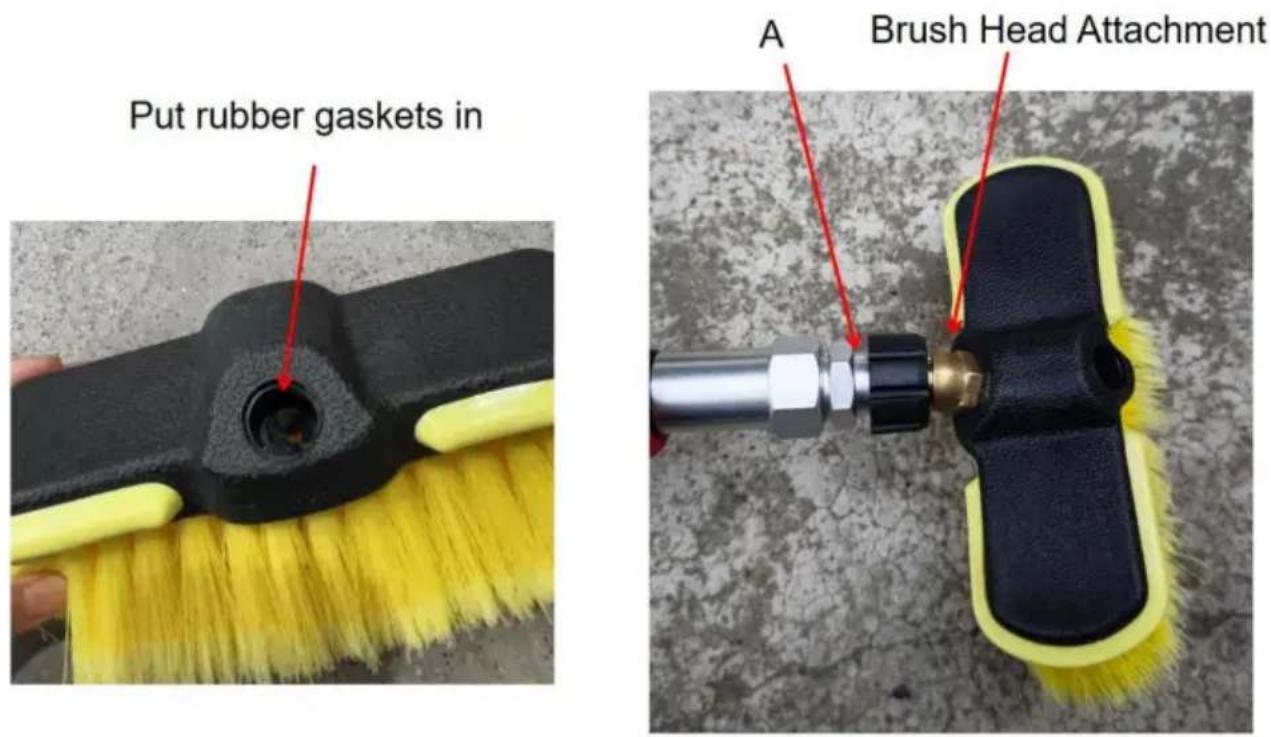

Modell QD-SSG03 och QD-SSG01 med borsthuvudstillbehör och gummipackning; om du vill använda borsthuvudstillbehör, placera först gummipackningen i hålet på borsthuvudets beslag, innan du installerar borsthuvudets beslag i teleskopröret (A)

tillbaka uttagets krage på förlängningsstaven (B) och sätt in spraymunstycket (ingår ej), eller dra ut för att ta bort och släpp sedan kragen.

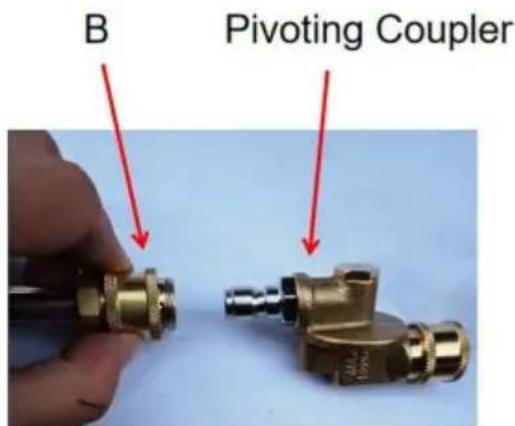

Om din produkt har en vridbar koppling, dra tillbaka uttagets krage på förlängningsstaven (B) och sätt i den vridbara kopplingen, eller dra ut för att ta bort, och släpp sedan kragen.

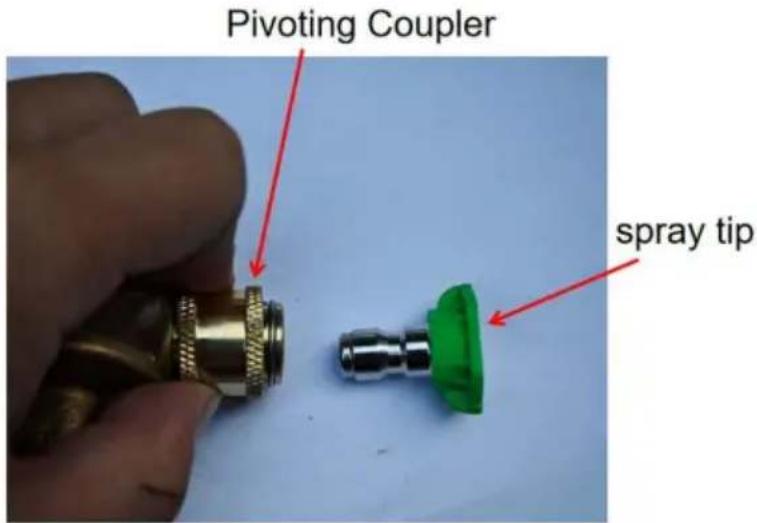

Efter, Pullback på hylskragen på den vridbara kopplingen och sätt in sprutmunstycket, eller dra ut för att ta bort, släpp sedan kragen.

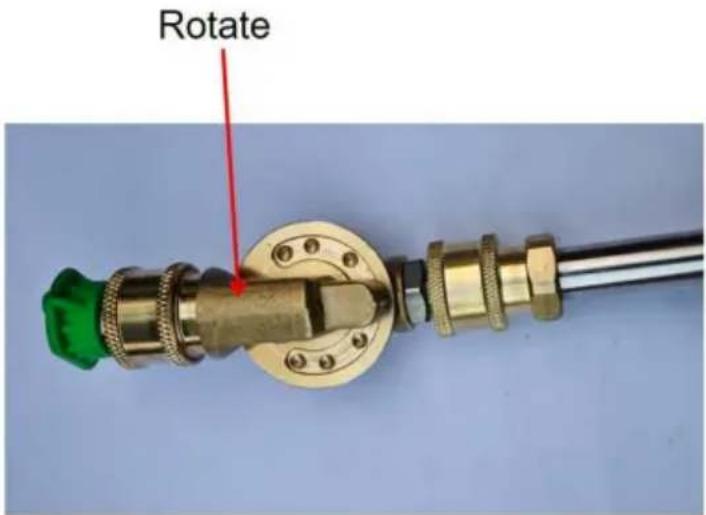

Vrid den vridbara kopplingen för att justera riktningen på sprutmunstycket

Rotate

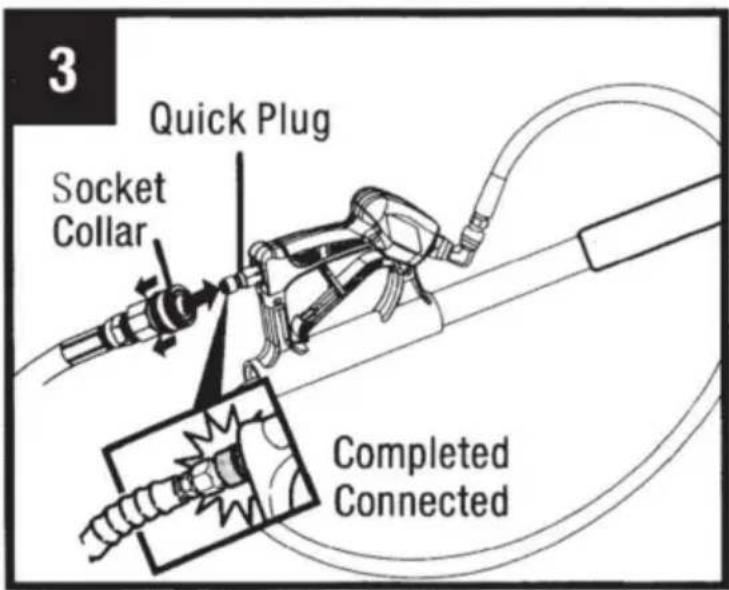

3. PISTON & SNABB KOPPLINGSANSLUTNING (om tillämpligt)

Dra tillbaka uttagets krage på slangen (ingår ej) och sätt i snabbpluggen, eller drut för att ta bort, släpp sedan kragen.

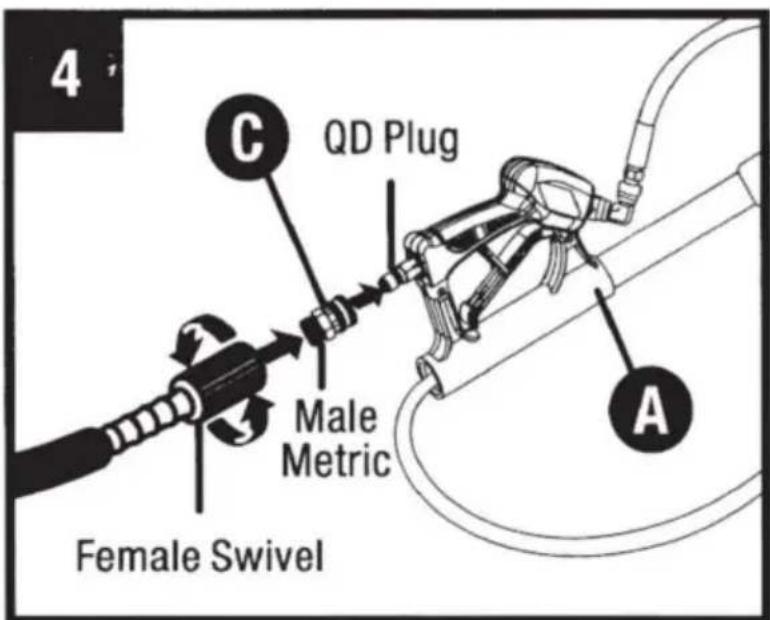

Fäst adaptern (C) på teleskopstaven (A). Fäst slangen (ingår ej) på adaptern (C).

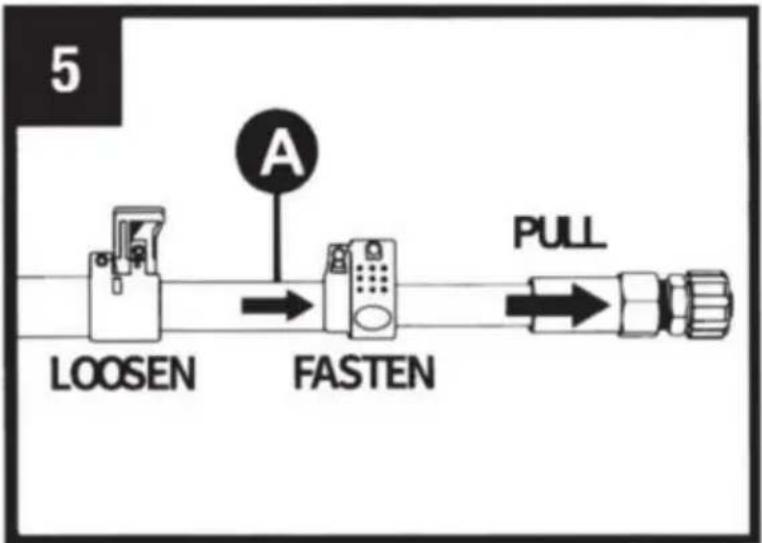

Förläng staven: Vrid de grå knopparna på teleskopstaven (A) till L00SEN och dra sedan för att sträcka ut till önskad längd. Vrid knopparna i motsatta riktningar

att FÄSTA. OBS: När den är helt utdragen bör varje sektion ha cirka 6"-8" kvar för stöd till nästa sektion av stolpen.

5.2 Dra tillbaka staven:L00SEN rattarna och skjut in förlängningssegmentet i staven till önskad längd och FÄSTA rattarna för att hålla på plats.

VIKTIGT: För hårt åtdragning av knopparna kan orsaka skador.

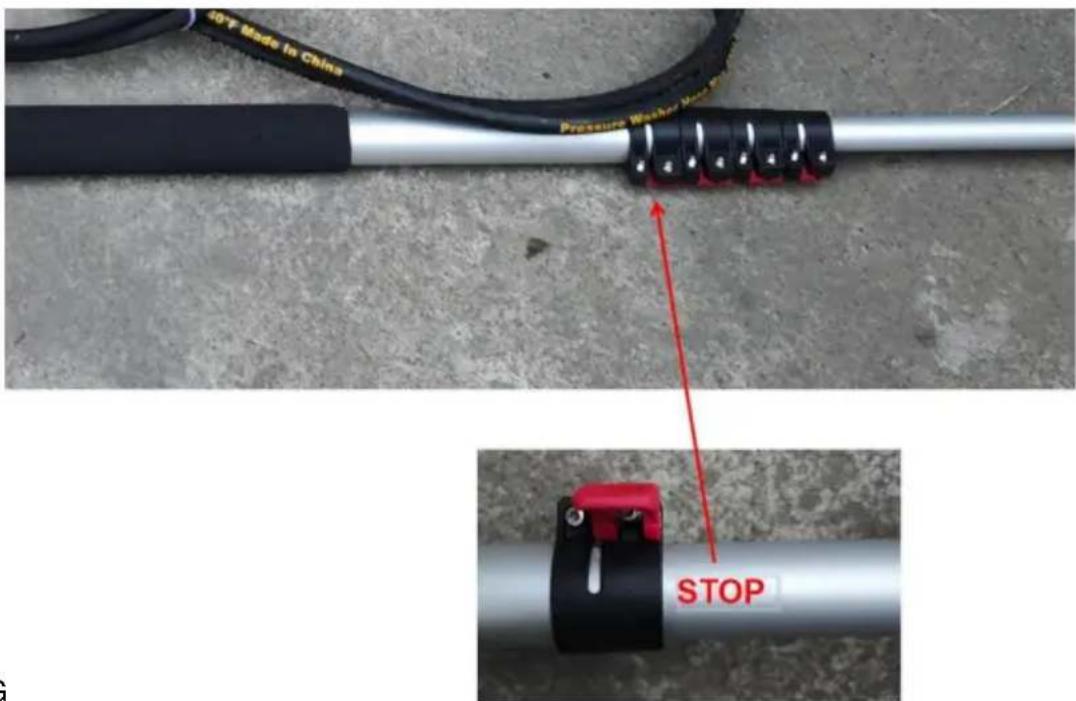

När du sträcker ut teleskopstången närmast handtaget, om STOP visas på expansionsstången, sträck inte igen, annars kommer det att skada maskinen

6.1.Starta högtryckstvätten.
6.2.Höj staven och håll munstycket minst tio fot bort från

yta som ska rengöras. Håll förlängningsstaven borta från kraftledningar.

1.3.Kläm på avtryckaren för att börja spraya, bibehålla stabilt fotfäste och flytta in staven till ytan som ska rengöras.

7.SLUTA SPRAY

Flytta munstycket minst tio fot bort innan du släpper avtryckaren

från ytan som ska rengöras och se till att du har stadigt fotfäste.

Trollstaven kommer tillbaka när avtryckaren släpps eller om trycket tappas.

AUKTION: vid arbete på eller nära ömtåliga ytor som det kan finnas

tillräckligt med kraft för att skada ytor eller krossa fönster. Håll dig borta från ström rader.

Underhåll

Underhåll produkten genom att anta ett program för noggrann reparation och underhåll. Det rekommenderas att det allmänna skicket för alla verktyg är undersökt innan den används. Håll din trollstav i gott skick. Behåll handtagen torr, ren och fri från olja och fett.

Felsökning

PROBLEM	TROLIG ORSAK	KORRIGERANDE ÅTGÄRD
Klämman är bruten	Trollstaven sträcker sig för mycket	Kontakta vår kundService för hjälp
Slangen läckor	Det finns övertryck
	Slangen är lös vid beslag	Dra åt slangen
Pistolen läckor	Detta är normalt slitage	Bygg om pistolen
	Det finns övertryck	Byt ut pistolen
Enheten gör det inte spray	Enheten är igensatt	Omvänd spola enhet med vatten

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
