Producttype	Hogedrukreiniger accessoire: telescopische lans
Merk	Vevor
Model	QD-SSG03
Reinigingsafstand	18 voet (ca. 5,5 m)
Maximale druk	4000 psi (275 bar)
Maximaal debiet	6,0 GPM (23,0 l/min)
Maximale watertemperatuur	140 °F (60 °C)
Inlaat aansluiting	Snelsluiting 3/8" / M22-14 mm mannelijk / M22-15 mm mannelijk
Inhoud van de kit	Telescopische lans, 15° verlengstuk, 90° verlengstuk, gootreiniger, borstelkop (met rubberen afdichting), inlaat adapters A en B, set van 5 spuitkoppen (0° rood, 15° geel, 25° groen, 40° wit, schuim zwart), nylon tape, klemmen, naald, inbussleutel
Aantal meegeleverde spuitkoppen	5
Lengte-instelling	Telescopisch met vergrendelingsklemmen
Materiaal	Metaal en kunststof
Gewicht	Ongeveer 1,5 kg (schatting)
Voeding	Aangedreven door hogedrukreiniger (niet zelfstandig)
Onderhoud en reiniging	Reinigen met een doek of spons, spoelen met kraanwater. Controleer op losse of beschadigde onderdelen. Volledig intrekken en op een veilige, droge plaats opbergen.
Veiligheid	Niet gebruiken in de buurt van elektriciteitsleidingen. Niet uitschuiven/inschuiven onder druk. Spuitkoppen niet onder druk vervangen. Beschermende uitrusting dragen (bril, enz.). Houd kinderen uit de buurt.
Reserveonderdelen en repareerbaarheid	Neem contact op met de klantenservice via www.vevor.com/support voor reserveonderdelen en reparaties.
Garantie	Elektronisch garantiecertificaat beschikbaar op www.vevor.com/support

Veelgestelde vragen - QD-SSG03 Vevor

Hoe verleng ik de telescopische lans?

Om de lans uit te schuiven, til de vergrendelingsringen van de hendel op (of draai de grijze knoppen los door ze op L00SEN te zetten), trek de lans vervolgens naar de gewenste lengte. Laat daarna de vergrendelingen zakken (of draai de knoppen op FIX) om de positie vast te zetten. Let op: draai de knoppen niet te vast.

Hoe trek ik de lans in na gebruik?

Om de lans in te schuiven, maak de klemmen los (of draai de knoppen op L00SEN), schuif het verlengstuk in de lans tot de gewenste lengte, en zet de klemmen vast (of draai op FIX). Zorg ervoor dat de lans volledig is ingeschoven voordat u deze opbergt.

Wat te doen bij een waterlek bij de aansluiting?

Als er een lekkage optreedt bij de schroefdraad, gebruik dan de meegeleverde nylon tape door deze rond de schroefdraad te wikkelen voordat u vastdraait. Controleer ook of alle aansluitingen goed zijn vastgedraaid. Als het lek aanhoudt, kan de slang los of beschadigd zijn.

Kan ik deze lans met elke hogedrukreiniger gebruiken?

De lans is compatibel met de meeste standaard hogedrukreinigers met een snelaansluiting van 3/8" of M22. Het ondersteunt een maximale druk van 4000 psi (275 bar) en een debiet van 6,0 GPM. Zorg ervoor dat uw reiniger deze waarden niet overschrijdt.

Wat is de maximale druk die de lans kan weerstaan?

De maximaal ondersteunde druk is 4000 psi (275 bar). Overschrijd deze druk nooit om schade aan de lans of letsel te voorkomen.

Hoe reinig en onderhoud ik de lans?

Na elk gebruik de lans reinigen met een doek of spons en spoelen met kraanwater. Controleer op losse of beschadigde onderdelen. Trek de lans volledig in en berg hem op een droge, veilige plaats op, buiten bereik van kinderen.

Waarom spuit de lans niet?

Als de lans niet spuit, kan de eenheid verstopt zijn. Probeer de eenheid tegen de stroom in te spoelen met water. Controleer ook of de spuitkop niet verstopt is en of de trekker goed werkt. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Is het veilig om de lans op een ladder of steiger te gebruiken?

Nee, het is verboden de lans op ladders of steigers te gebruiken. De terugslag bij het indrukken van de trekker kan leiden tot verlies van evenwicht en ernstige valpartijen veroorzaken. Gebruik de lans altijd op de grond met goede stabiliteit.

Hoe vervang ik de spuitkop?

Om de spuitkop te vervangen, schakel eerst de reiniger uit en laat de druk weg. Trek aan de mofklem op het verlengstuk om de huidige spuitkop te verwijderen, plaats dan de nieuwe spuitkop en laat de klem los. Vervang nooit de spuitkop onder druk.

Hoe berg ik de lans op na gebruik?

Laat na gebruik de druk van de reiniger los. Trek de lans volledig in en reinig hem. Berg hem op een droge plaats, uit de buurt van vocht en buiten bereik van kinderen. Gebruik de meegeleverde opbergtas indien beschikbaar (niet inbegrepen bij dit model).

GEBRUIKSAANWIJZING QD-SSG03 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

BELANGRIJKE VEILIGHEIDSINFORMATIE

VEILIGHEID OP DE WERKPLEK

1. Controleer het werkgebied voor elk gebruik. Houd het werkgebied schoon, droog en vrij van rommel en goed verlicht. Rommelige, natte of donkere werkruimtes kunnen leiden tot letsel. Het gebruik van het product in krappe werkruimtes kan gevaarlijk zijn dicht bij snijgereedschappen en draaiende onderdelen.
2. Gebruik het product niet op plaatsen waar er een risico bestaat op brand of een explosie; bijvoorbeeld in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Het product kan vonken veroorzaken, die de ontvlambare vloeistoffen, gassen of stof kunnen doen ontbranden.
3. Laat het product niet in contact komen met een elektrische bron. Het gereedschap is niet geïsoleerd en contact kan een elektrische schok veroorzaken.
4. Houd kinderen en omstanders uit de buurt van het werkgebied tijdens het bedienen van het gereedschap. Laat kinderen het product niet gebruiken.
5. Wees op de hoogte van alle elektriciteitsleidingen, elektrische circuits, waterleidingen en andere mechanische gevaren op uw werkplek. Sommige van deze gevaren kunnen verborgen zijn voor uw zicht en kunnen persoonlijk letsel en/of eigendomschade veroorzaken bij contact.

PERSOONLIJKE VEILIGHEID

1. Blijf alert, let op wat u doet en gebruik uw gezonde verstand wanneer u het gereedschap bedient.
2. Gebruik het gereedschap niet als u moe bent of onder invloed van drugs, alcohol of medicijnen.
3. Een moment van onoplettendheid tijdens het bedienen van het gereedschap kan leiden tot ernstig persoonlijk letsel.
4. Kleed u op de juiste manier. Draag geen losse kleding, bungelende voorwerpen of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen. Luchtopeningen op het gereedschap bedekken vaak bewegende delen en moeten vermeden worden.
5. Draag indien nodig de juiste persoonlijke beschermingsmiddelen. Gebruik een ANSI Z87.1-conforme veiligheidsbril (geen gewone bril) met zijbescherming

schilden, of indien nodig, een gelaatsscherm. Gebruik een stofmasker bij stoffige werkomstandigheden. Gebruik ook antislip veiligheidsschoenen, een veiligheidshelm, handschoenen en stofafzuigingssystemen en gehoorbescherming indien nodig. Dit geldt voor alle personen in het werkgebied.

1. Reik niet te ver. Zorg te allen tijde voor een goede houding en evenwicht.

Gebruik en verzorging van de toverstaf

1. Forceer het product niet. Producten zijn veiliger en doen hun werk beter als ze gebruikt worden op de manier waarvoor ze zijn ontworpen. Plan uw werk en gebruik het juiste product voor de klus.
2. Controleer voor elk gebruik op beschadigde onderdelen. Controleer zorgvuldig of de staaf goed zal functioneren en de beoogde functie zal vervullen. Vervang beschadigde of versleten onderdelen onmiddellijk. Gebruik het product nooit met een beschadigd onderdeel.
3. Gebruik geen product met een defecte schakelaar. Elk elektrisch gereedschap dat niet kan worden bediend met de aan/uit-schakelaar is gevaarlijk en moet vóór gebruik door een erkende servicevertegenwoordiger worden gerepareerd.
4. Koppel de stroom-/luchttoevoer van het product los en zet de schakelaar in de vergrendelde of uit-positie voordat u aanpassingen maakt, accessoires verandert, of het gereedschap opbergt.
5. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het gereedschap per ongeluk start.
6. Bewaar het product wanneer het niet in gebruik is. Bewaar het op een droge, veilige plaats, buiten bereik van kinderen.
7. Controleer het gereedschap op goede staat voordat u het opbergt en voordat u het weer gebruikt.
8. Zorg dat de beschermingen op hun plaats zitten en in werkende staat zijn. Gebruik het product nooit zonder dat er bewakers aanwezig zijn.
9. Laat het gereedschap niet onbeheerd achter.

Waarschuwing voor bediening

1. Overschrijd de nominale PSI-capaciteit NIET. Gebruik het nooit in de buurt van hoogspanningsleidingen.
2. Trek de spuitlans nooit uit of in tijdens het spuiten of onder druk. Stop de apparatuur en ontlast de druk voordat u iets doet.

Aanpassingen aan de toverstaf.

1. Vervang nooit sproeiers of accessoires terwijl er druk op staat. Stop de apparatuur, controleer of deze goed is aangesloten en laat de druk af voordat u wijzigingen aanbrengt.
2. Gebruik het nooit op ladders of steigers. Gebruik het nooit met niet-goedgekeurde accessoires.
3. Overschrijd nooit de nominale druk of het nominale volume.
4. Gebruik nooit een hogedrukreiniger om personen of dieren schoon te maken.
5. Verwijder of wijzig nooit waarschuwingslabels of identificatielabels.
6. Gebruik de stok nooit als deze beschadigd is.
7. Lees, begrijp en volg altijd de gebruiksaanwijzing.
8. Zorg altijd voor een goede balans en controle over de verlengbuis.

VOORBEREIDING & WERKING

Voor elk gebruik

1. Sluit de uitlaat van uw hogedrukreiniger aan op de inlaatpoort van het trekkerpistool van de staf met behulp van geschikte snelkoppelingen of fittingen die geschikt zijn voor het hanteren van hoge druk.
2. Sluit de juiste verlengstaven (item 2/3/4) aan op de uitlaatfitting van de telescopische staf. En de verlengstaf verbindt snel een beoogde spuitmondpunt.
3. Zorg ervoor dat alle fittingen goed vastzitten. Als er lekkage is, zorg er dan voor dat u voldoende teflontape gebruikt.

Gebruiksaanwijzing

Om de toverstaf te verlengen

Til de hendelvergrendelingsringen op en trek de stok uit tot de gewenste lengte. Knip de stevig vastklikt om de stok op de gewenste lengte te houden.

De toverstaf intrekken

Til de hendelvergrendelingen op en schuif het verlengstuk in de buis totdat de gewenste lengte is bereikt en klem de lokken stevig vast om de extensie segmenten op hun plaats te houden.

Beginnen met spuiten

Start de hogedrukreiniger. Til de lans op en houd de sproeikop ten minste tien seconden vast, met uw voeten verwijderd van het te reinigen oppervlak. Knijp in de trekker om te beginnen met spuiten, zorg voor een stabiele ondergrond en beweeg de lans naar het oppervlak dat u wilt reinigen.

Om te stoppen met spuiten

Voordat u de trekker van het pistool loslaat, beweegt u het mondstuk minstens drie meter verder weg van het te reinigen oppervlak en zorgt u ervoor dat u een stevige voetstuk heeft. De toverstaf zal terugveren wanneer de trekker wordt losgelaten of als de druk verloren gaat. Wanneer u vrij bent van het werkoppervlak en in een veilige zone bent, laat u de trekker los.

Na elk gebruik

1. Ontlast de druk voordat u het pistool loskoppelt van de hogedrukreinigerslang.

Voer de volgende inspecties uit na elk gebruik om de staaf schoon te maken en klaar te maken voor het volgende gebruik.

1. Verwijder vuil of vreemde materialen van de bovenkant. Gebruik indien nodig een doek of spons om de telescopische stang schoon te maken en spoel deze af met kraanwater.
2. Controleer op losse onderdelen en eventuele schade.
3. Trek het volledig in en bewaar het op een veilige plaats.

PARAMETERLIJST

Model	QD-SSG03	QD-SSG01	QD-SSG02
Maak de afstand schoon	18 voet	24 voet	24 voet
Maximale druk	4.000 psi/275 bar
Maximale stroomsnelheid	6,0 GPM/23,0 L/min
Maximale temperatuur	60 y
Inlaatfitting	3/8"Snelkoppeling/M22-14 mm Mannelijk/M22-15 mmMannelijk

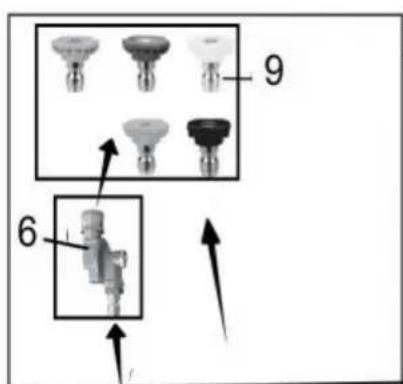

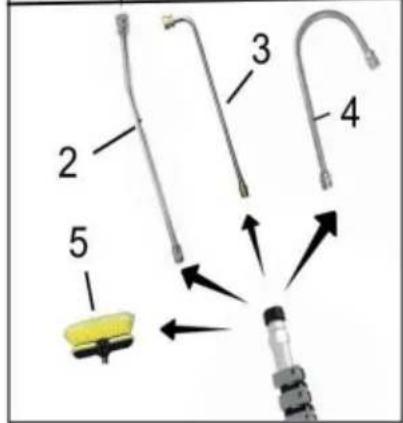

Onderdelenlijst voor Model QD-SSG01

Inlaatadapter A is 3/8" QC x M22-14 mannelijk:

Inlaatadapter B is M22-14 vrouwelijk naar mannelijk M22-15

Opmerking: De sproeikopset bevat een rode 0-gradensproeier, een roze 0-gradensproeier, een blauwe 0-gradensproeier, een gele 15-gradensproeier, een groene 25-gradensproeier, een witte 40-gradensproeier en een zwarte schuimsproeier. Als u een QD-SSG03 koopt, ontbreken de roze 0-gradensproeier en de blauwe 0-gradensproeier.

Als u een model QD-SSG02 koopt, is er geen opzetborstel en

Siliconen pakking.

Model QD-SSG03 en QD-SSG02 zijn leverbaar zonder opslagpakketten.

Model QD-SSG03 heeft geen draaikoppeling.

Installatiehandleiding

VOORZICHTIGHEID!

Zorg ervoor dat alle onderdelen aanwezig zijn voordat u het apparaat monteert, installeert of het product bedient. Vergelijk de componenten met de inhoud van de verpakking

lijst. Als een onderdeel verloren of beschadigd is, probeer het dan niet te monteren, installeren of bedienen het product.

Geschatte montagetijd: 10 minuten

Benodigde gereedschappen voor montage: 1 inch verstelbare sleutel en pijpdraadtape (niet inbegrepen)

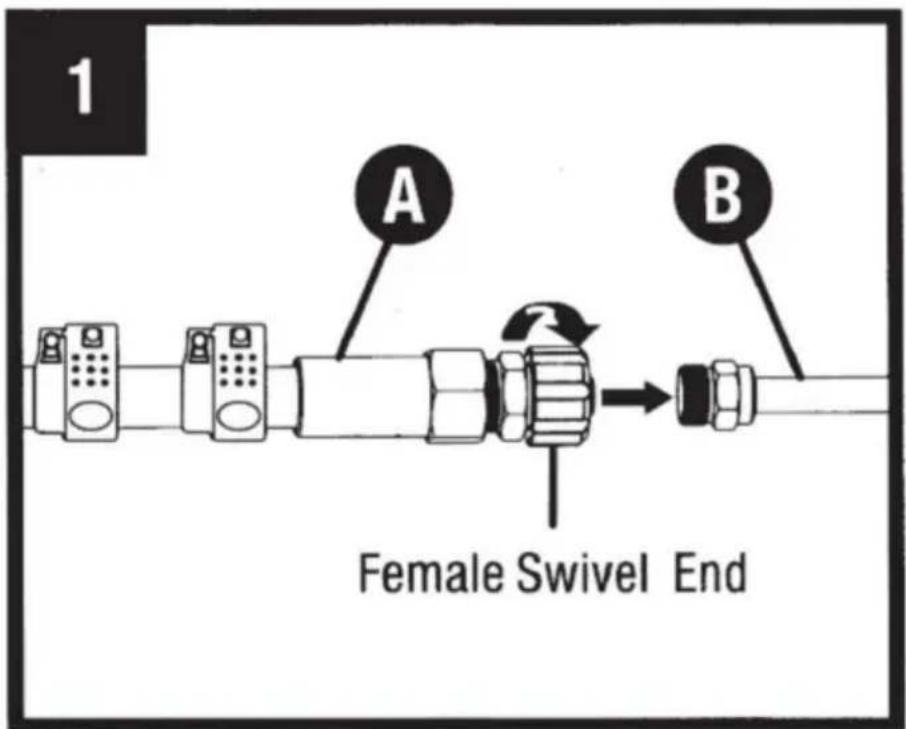

1. AANSLUITING VAN DE STANG EN DE VERLENGSTANG.

Schroef het vrouwelijke uiteinde van de telescopische stang (A) op het mannelijke uiteinde van de verlengbuis (B) vastdraaien en handvast draaien.

Let op: Als er water bij de draad lekt, wikkel dan nylontape om de draad.

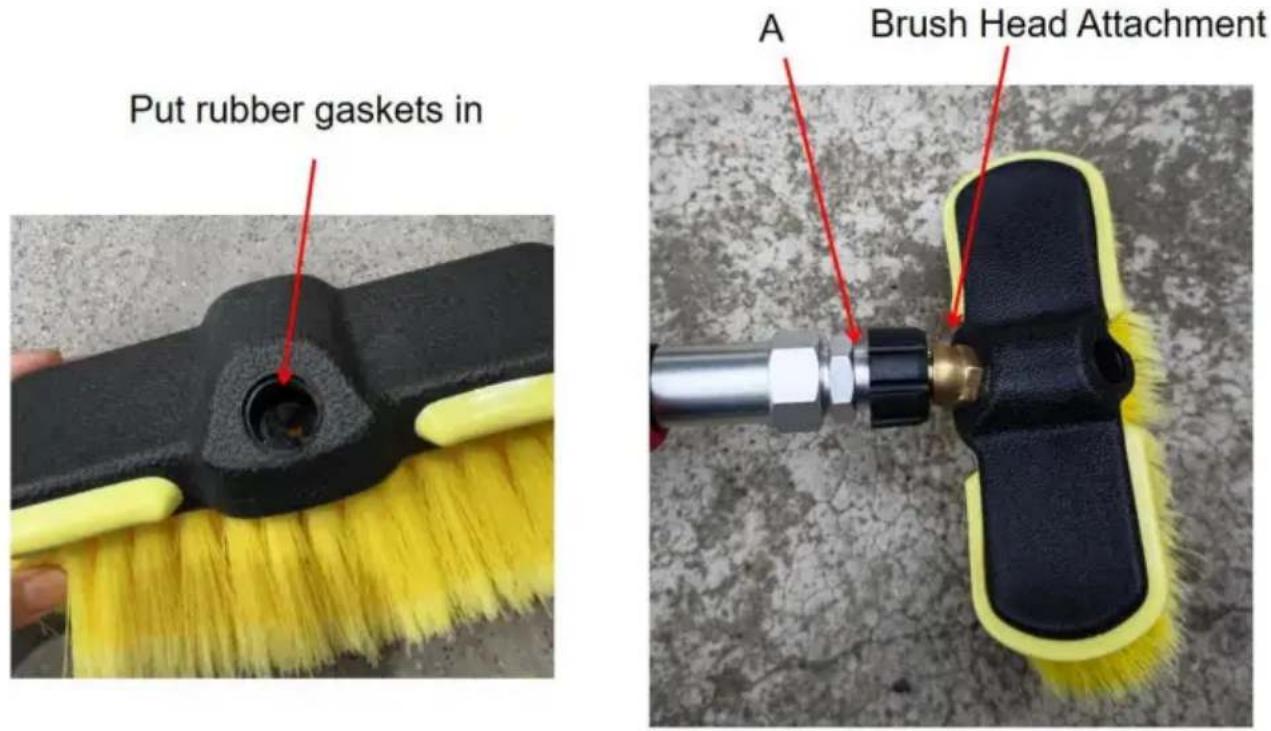

Model QD-SSG03 en QD-SSG01 met borstelkopaccessoires en rubberen pakking; als u borstelkopaccessoires wilt gebruiken, plaatst u eerst de rubberen pakking in het gat van de borstelkopfitting, voordat u de borstelkopfitting in de telescopische buis (A) monteert.

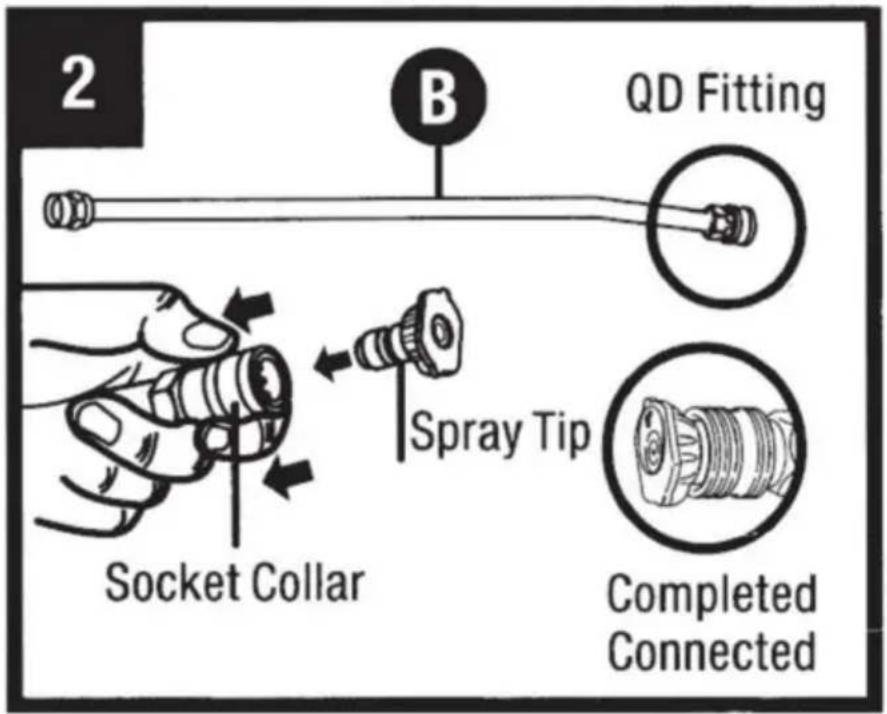

Trek de kraag van de verlengbuis (B) terug en plaats de spuittip (niet meegeleverd), of trek de kraag eruit om hem te verwijderen en laat de kraag vervolgens los.

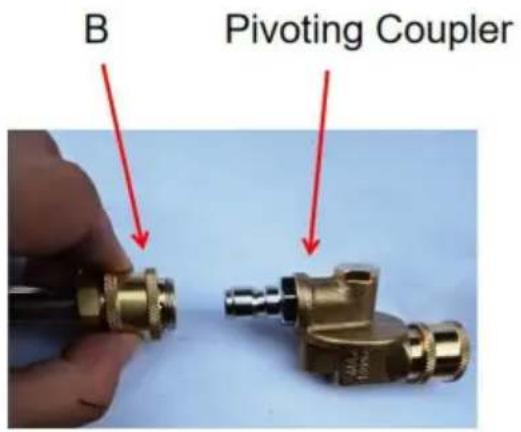

Als uw product een draaibare koppeling heeft, trekt u de kraag van de verlengbuis (B) terug en plaatst u de draaibare koppeling, of trekt u de kraag eruit om deze te verwijderen en laat u deze vervolgens los.

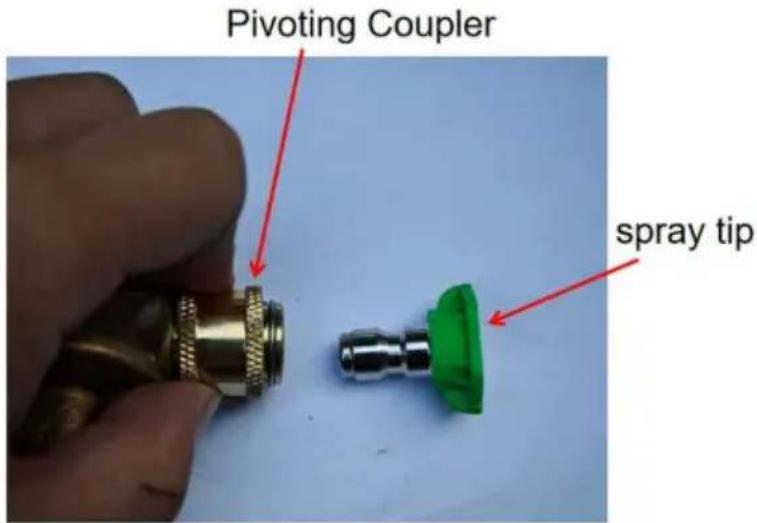

Trek daarna de kraag van de draaibare koppeling terug en plaats de spuittip erin, of trek de kraag eruit en laat hem vervolgens los.

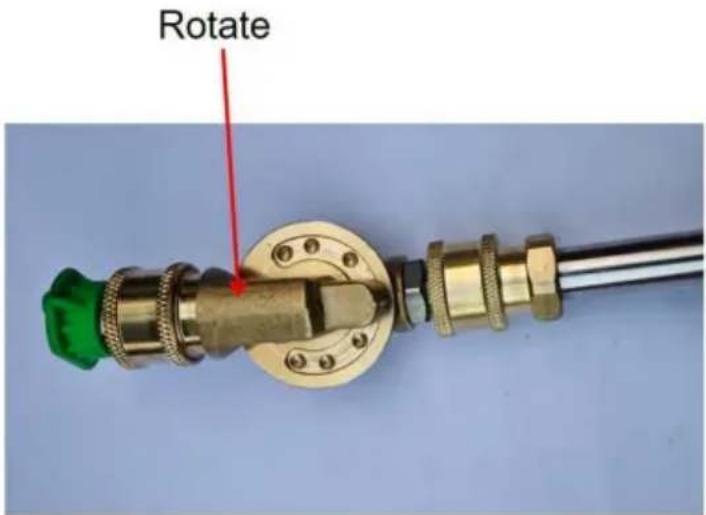

Draai de draaibare koppeling om de richting van de spuittip aan te passen.

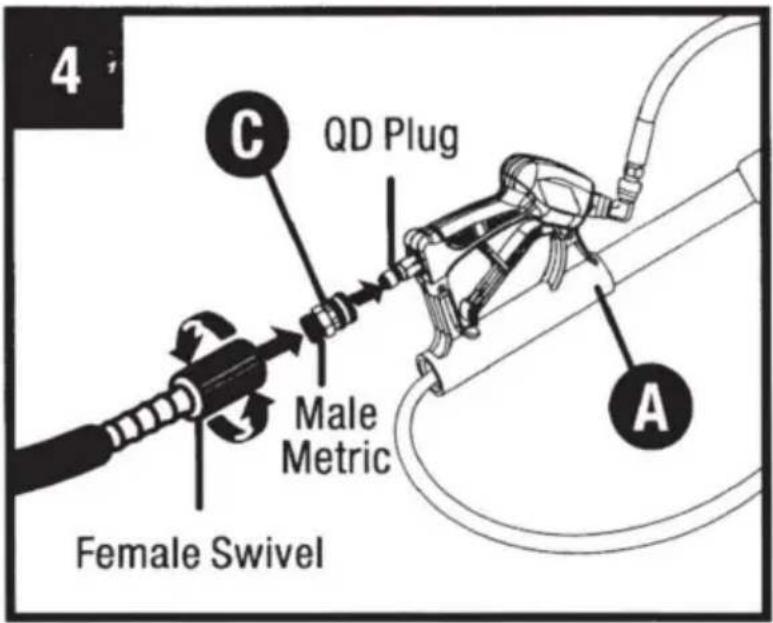

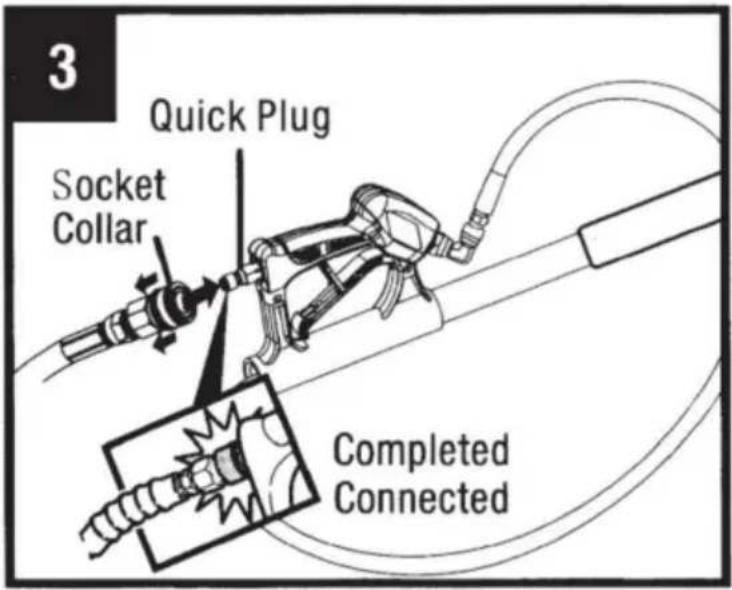

3. GUN & SNELLE ONTKOPPELING VAN DEZE AANSLUITING (indien van toepassing)

Trek de aansluitkraag op de slang (niet meegeleverd) terug en plaats de snelkoppeling. U kunt de snelkoppeling ook eruit trekken om deze te verwijderen en vervolgens de kraag loslaten.

Bevestig de adapter (C) aan de telescopische buis (A). Bevestig de slang (niet meegeleverd) aan de adapter (C).

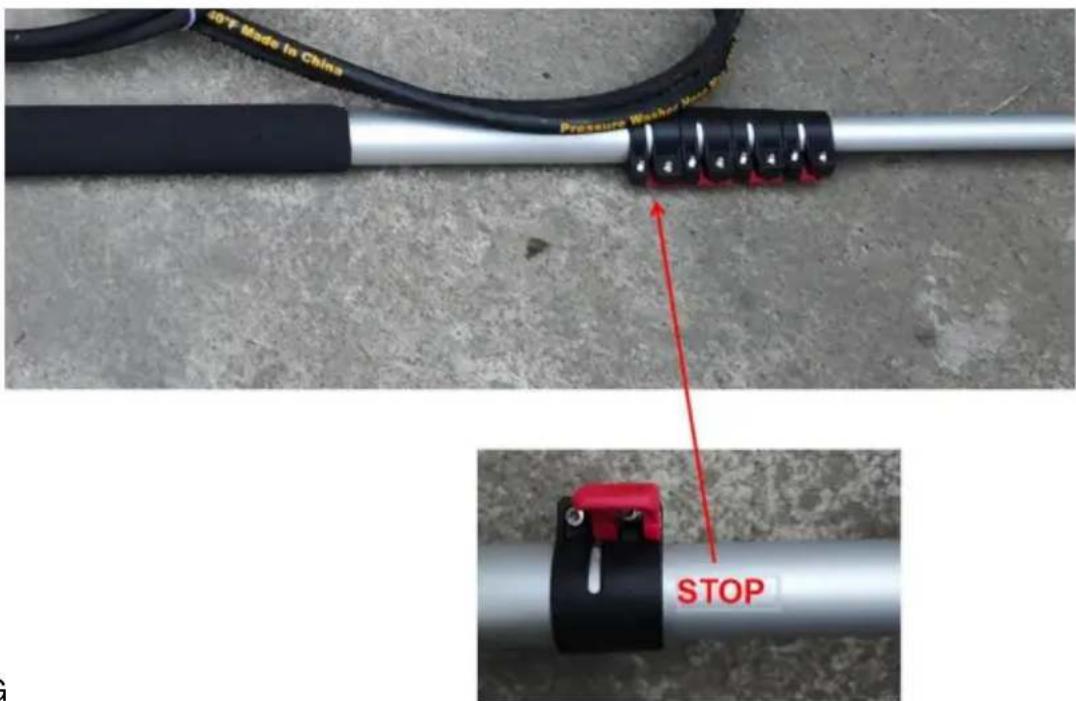

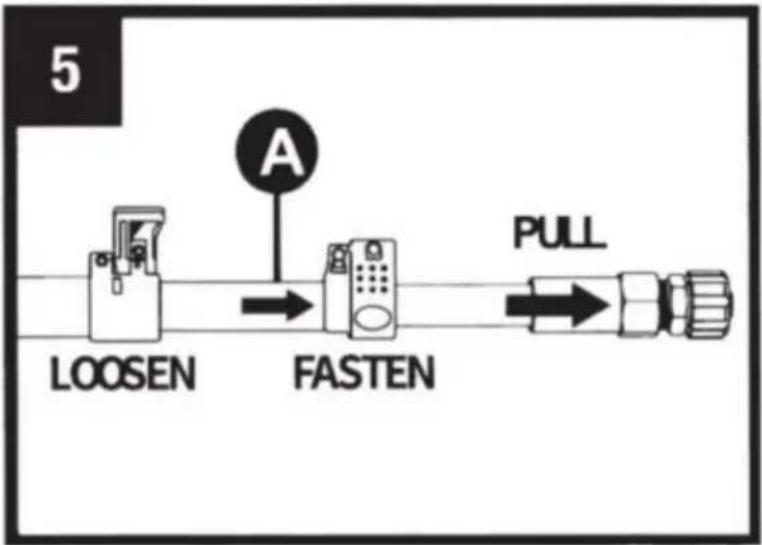

5.1 De stok verlengen: Draai de grijze knoppen op de telescopische stok (A) tot LOOSEN en trek vervolgens om de stok uit te schuiven tot de gewenste lengte. Draai de knoppen in tegengestelde richtingen

VASTMAKEN. OPMERKING: Wanneer het volledig is uitgeschoven, moet elk deel ongeveer 15-20 cm overhouden voor ondersteuning van het volgende deel van de paal.

5.2 De stang terugtrekken: Draai de knoppen los en schuif het verlengstuk in de stang tot de gewenste lengte en draai de knoppen VAST om het geheel vast te zetten.

BELANGRIJK: Als u de knoppen te vast aandraait, kan dit schade veroorzaken.

Wanneer u de telescopische stang het dichtst bij de handgreep uitrekt en er verschijnt STOP op de expansiestang, rek deze dan niet opnieuw uit, anders beschadigt u de machine.

6.1 Start de hogedrukreiniger. 6.2 Hef de lans omhoog en houd de spuitmond op minstens drie meter afstand van het te reinigen oppervlak. Houd de verlengbuis uit de buurt van elektriciteitskabels. 6.3 Knijp in de trekker om te beginnen met spuiten, zorg voor een stabiele stand en beweeg de staaf naar het te reinigen oppervlak.

7. STOP MET SPUITEN

Voordat u de trekker van het pistool loslaat, beweegt u het mondstuk minstens drie meter verder weg van het te reinigen oppervlak en zorg ervoor dat u een stevige ondergrond heeft.

De toverstaf zal terugveren wanneer de trekker wordt losgelaten of wanneer de druk wegvalt.

VEILIGHEID: wees voorzichtig bij het werken op of in de buurt van kwetsbare oppervlakken, aangezien er genoeg kracht is om oppervlakken te beschadigen of ramen te breken. Blijf uit de buurt van elektriciteitsleidingen.

Onderhoud

Onderhoud het product door een programma van zorgvuldige reparaties en

onderhoud. Het wordt aanbevolen om de algemene staat van elk gereedschap te controleren.

Controleer het voordat u het gebruikt. Zorg dat uw toverstaf goed onderhouden is. Zorg dat de handvatten goed vastzitten.

droog, schoon en vrij van olie en vet.

Probleemoplossing

PROBLEEM	WAARSCHIJNLIJKE OORZAAK	CORRIGERENDE MAATREGELEN
De klem is gebroken	De toverstaf steekt te ver uit Neem contact op met onze klantService voor hulp
De slang lekken	Er is sprake van overdruk
	De slang zit los bij de uitrusting	Draai de slang vast
Het geweer lekken	Dit is normale slijtage	Herstel het geweer
	Er is sprake van overdruk	Vervang het pistool
Eenheid wil niet spuiten	Unit is verstopt	Omgekeerde spoeleenheid met water

Fabrikant: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
