MANUALE UTENTE QD-SSG03 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

IDROPULITRICE

BACCHETTA TELESCOPICA

MODELLO:QD-SSG03 /QD-SSG01/QD-SSG02

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

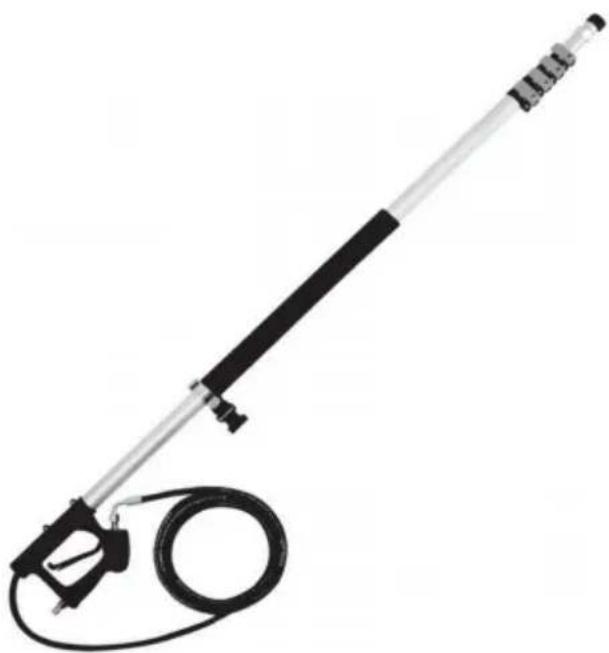

Lancia telescopica per idropulitrice

Modello:QD-SSG03 /QD-SSG01/QD-SSG02

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

INFORMAZIONI IMPORTANTI SULLA SICUREZZA

SICUREZZA NELL'AREA DI LAVORO

1. Ispezionare l'area di lavoro prima di ogni utilizzo. Mantenere l'area di lavoro pulita, asciutta e priva di disordine e ben illuminato. Le aree di lavoro disordinate, bagnate o buie possono causare lesioni. L'uso del prodotto in aree di lavoro ristrette può esporre a rischi vicino a utensili da taglio e parti rotanti.
2. Non utilizzare il prodotto in luoghi in cui vi sia il rischio di provocare un incendio o un esplosione; ad esempio, in presenza di liquidi, gas o polvere infiammabili.
   il prodotto può creare scintille, che possono incendiare liquidi, gas o polvere.
3. Non permettere che il prodotto entri in contatto con una fonte elettrica fonte. L'utensile non è isolato e il contatto può causare scosse elettriche.
4. Tenere i bambini e gli astanti lontani dall'area di lavoro durante il funzionamento l'utensile. Non permettere ai bambini di maneggiare il prodotto.
5. Prestare attenzione a tutte le linee elettriche, ai circuiti elettrici, alle condutture dell'acqua e ad altri pericoli meccanici nella tua area di lavoro. Alcuni di questi pericoli possono essere nascosto alla tua vista e può causare lesioni personali e/o danni alla proprietà danni in caso di contatto.

SICUREZZA PERSONALE

1. Resta vigile, guarda cosa stai facendo e usa il buon senso quando azionare lo strumento.
2. Non utilizzare l'utensile quando si è stanchi o sotto l'effetto di droghe, alcol o medicinali.
3. Un momento di disattenzione durante l'utilizzo dell'utensile può causare gravi lesioni personali.
4. Vestiti in modo appropriato. Non indossare abiti larghi, oggetti pendenti o gioielli. Tieni i capelli, i vestiti e i guanti lontani dalle parti in movimento. vestiti, gioielli o capelli lunghi possono rimanere intrappolati nelle parti in movimento. Prese d'aria sul Gli utensili spesso coprono le parti mobili e dovrebbero essere evitati.
5. Indossare i dispositivi di protezione individuale adeguati quando necessario. Utilizzare Occhiali di sicurezza conformi ANSI Z87.1 (non occhiali di sicurezza) con lato

scudi o, se necessario, una visiera. Utilizzare una maschera antipolvere in caso di lavori polverosi condizioni. Utilizzare anche scarpe antinfortunistiche antiscivolo, casco, guanti, aspirapolveri sistemi e protezione dell'udito quando appropriato. Ciò si applica a tutti persone nell'area di lavoro.

1. Non sporgersi troppo. Mantenere sempre un appoggio e un equilibrio adeguati.

Uso e cura della bacchetta

1. Non forzare il prodotto. I prodotti sono più sicuri e svolgono un lavoro migliore quando utilizzati nel modo per cui sono stati progettati. Pianifica il tuo lavoro e utilizzato il prodotto giusto per il lavoro.
2. Prima di ogni utilizzo, controllare che non vi siano parti danneggiate. Controllare attentamente che la bacchetta funzionerà correttamente e svolgerà la sua funzione prevista. Sostituire i danneggiati o parti usurate immediatamente. Non utilizzare mai il prodotto con una parte danneggiata.
3. Non utilizzare un prodotto con un interruttore malfunzionante. Qualsiasi elettroutensile che non può essere controllato con l'interruttore di alimentazione è pericoloso e deve essere riparato da un rappresentante del servizio di assistenza autorizzato prima dell'uso.
4. Scollegare l'alimentazione/l'alimentazione dell'aria dal prodotto e posizionare l'interruttore in la posizione bloccata o spenta prima di effettuare qualsiasi regolazione, modifica accessori o per riporre l'utensile.
5. Tali misure di sicurezza preventive riducono il rischio di avvio dell'utensile accidentalmente.
6. Conservare il prodotto quando non è in uso. Conservarlo in un luogo asciutto e sicuro, fuori dalla portata dei bambini. alla portata dei bambini.
7. Ispezionare l'utensile per verificarne le buone condizioni di funzionamento prima di riporlo e prima riutilizzare.
8. Mantenere le protezioni in posizione e in condizioni di funzionamento. Non utilizzare mai il prodotto senza le guardie al loro posto.
9. Non lasciare l'utensile in funzione incustodito.

Avviso di funzionamento

1. NON superare la capacità PSI nominale. · Non utilizzare mai in prossimità di linee elettriche.
2. Non estendere o ritrarre mai la lancia durante la spruzzatura o mentre si è sotto pressione. Arrestare l'apparecchiatura e scaricare la pressione prima di effettuare qualsiasi operazione.

regolazioni della bacchetta.

1. Non cambiare mai ugelli o accessori mentre si è sotto pressione. Arrestare il attrezzature e scaricare la pressione prima di apportare qualsiasi modifica.
2. Non utilizzare mai su scale o impalcature. · Non utilizzare mai con materiali non approvati accessori.
3. Non superare mai la pressione o il volume nominale
4. Non utilizzare mai l'alta pressione per pulire persone o animali.
5. Non rimuovere o alterare mai le etichette di avvertenza o le targhette identificative.
6. Non utilizzare mai la bacchetta se danneggiata.
7. Leggere, comprendere e seguire sempre le istruzioni per l'uso.
8. Mantenere sempre il giusto equilibrio e controllo della prolunga.

Prima di ogni utilizzo

1. Collegare l'uscita dell'idropulitrice alla porta di ingresso del grilletto pistola della bacchetta utilizzando attacchi rapidi o raccordi appropriati adatti alla gestione alta pressione.
2. Collegare le prolunghe appropriate (elemento 2/3/4) al raccordo di uscita dell' bacchetta telescopica. E la bacchetta di prolunga collega rapidamente un oggetto previsto punta dell'ugello di spruzzo
3. Assicurarsi che tutti i raccordi siano ben serrati. In caso di perdite, assicurarsi di utilizzare una quantità sufficiente nastro di teflon.

Istruzioni per l'uso

Per estendere la bacchetta

Sollevare gli anelli di bloccaggio della leva ed estrarre la bacchetta fino alla lunghezza desiderata. Agganciare il si blocca saldamente per mantenere la bacchetta alla lunghezza desiderata.

Per ritrarre la bacchetta

Sollevare i blocchi della leva e far scorrere il segmento di estensione nella bacchetta fino a quando si raggiunge la lunghezza desiderata e si agganciano saldamente le ciocche per tenere ferma l'estensione segmenti in posizione.

Per iniziare a spruzzare

Avviare l'idropulitrice. Sollevare la lancia e tenere l'ugello almeno a dieci

piedi di distanza dalla superficie da pulire.Premere il grilletto per iniziare

spruzzare, mantenere una posizione stabile e spostare la bacchetta sulla superficie per essere pulito.

Per smettere di spruzzare

Prima di rilasciare il grilletto della pistola, spostare l'ugello almeno a dieci piedi di distanza dalla superficie da pulire e assicurarsi di avere una superficie solida

appoggio. La bacchetta rimbalzerà quando il

il grilletto viene rilasciato o se la pressione viene persa.Quando si è fuori dal lavoro superficie e in una zona sicura, rilasciare il grilletto.

Dopo ogni utilizzo

1. Scaricare la pressione prima di scollegare la pistola dal tubo flessibile dell'idropulitrice.

Eseguire le seguenti ispezioni dopo ogni utilizzo per pulire la bacchetta e prepararlo per il prossimo utilizzo.

1. Pulire la parte superiore da sporcizia o materiale estraneo. Se necessario, utilizzare un

panno o spugna per lavare la bacchetta telescopica e risciacquarla con acqua del rubinetto.

1. Controllare che non vi siano parti allentate o danneggiate.

2. Ritrarre completamente e riporre in un luogo sicuro.

ELENCO PARAMETRI

Modello	QD-SSG03	QD-SSG01	QD-SSG02
Pulisci la distanza	18 piedi	24 piedi	24 piedi
Pressione massima	4.000 psi/275 bar
Portata massima	6,0 GPM/23,0 L/min
Temperatura massima	140 °F/60 °C
Raccordo di ingresso	Tappo rapido da 3/8"/M22-14 mm maschio/M22-15 mmMaschio

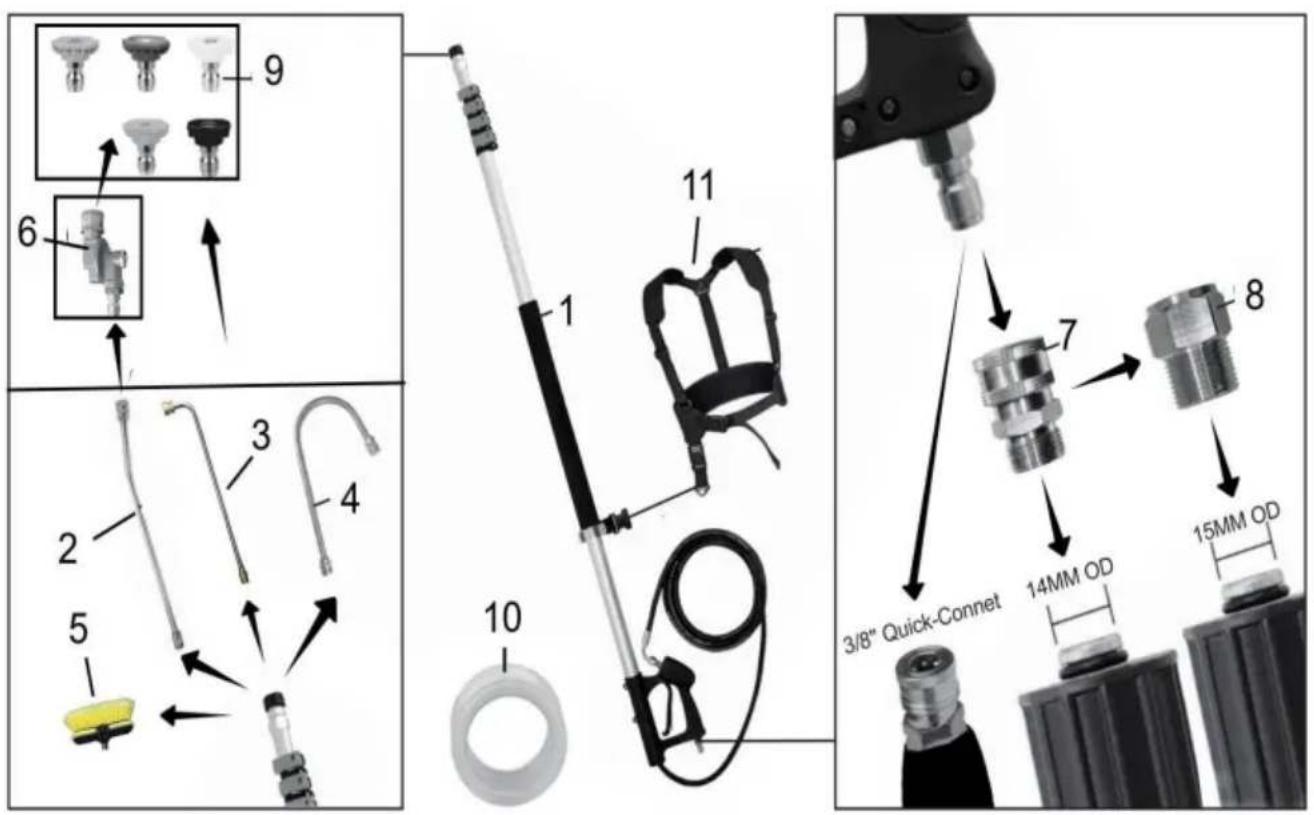

Elenco dei componenti per il modello QD-SSG01

1: Bacchetta telescopica × 1 pz	Estensione di 2:15 gradiBacchetta × 1 pz	3: 90 gradiBacchetta di prolunga×1 pz.
4:Pulitore per grondaieAllegato×1pz	5: testina della spazzolaallegato×1pz	6: RotazioneAccoppiatore × 1 pz
7: Adattatore di ingresso A×1 pz.	8: Adattatore di ingresso B×1 pz.	9.Kit ugello spruzzatore × 1 pz
10: nastro di nylon × 1 pz	11: bretelle ×1 pz	12: ago forato × 1 pz
13: guarnizione in gomma ×1 pz	14: borsa portaoggetti × 1 pz	15: chiave esagonale × 1 pz

L'adattatore di ingresso A è 3/8"QC x M22-14 maschio:

l'adattatore di ingresso B è M22-14 femmina a M22-15 maschio Nota: il kit

ugello di spruzzatura include ugello rosso da 0 gradi, ugello rosa da 0 gradi, ugello blu da 0 gradi, ugello giallo da 15 gradi, ugello verde da 25 gradi, ugello bianco da 40 gradi, ugello in schiuma nero. Se si acquista un QD-SSG03, non avrà l'ugello rosa da 0 gradi e l'ugello blu da 0 gradi.

Se si acquista un modello QD-SSG02, non è presente alcun attacco per la testina dello spazzolino e Guarnizione in silicone.

I modelli QD-SSG03 e QD-SSG02 sono disponibili senza pacchetti di archiviazione.

Il modello QD-SSG03 non è dotato di giunto girevole.

Guida all'installazione

ATTENZIONE!

Assicurarsi che tutte le parti siano presenti prima di assemblare, installare o

funzionamento del prodotto. Confrontare i componenti con il contenuto della confezione

elenco. Se una parte viene persa o danneggiata, non tentare di assemblare, installare o utilizzare il prodotto.

Tempo stimato di montaggio: 10 minuti

Strumenti necessari per il montaggio: chiave inglese regolabile da 1 pollice e nastro per filettatura di tubi (non incluso)

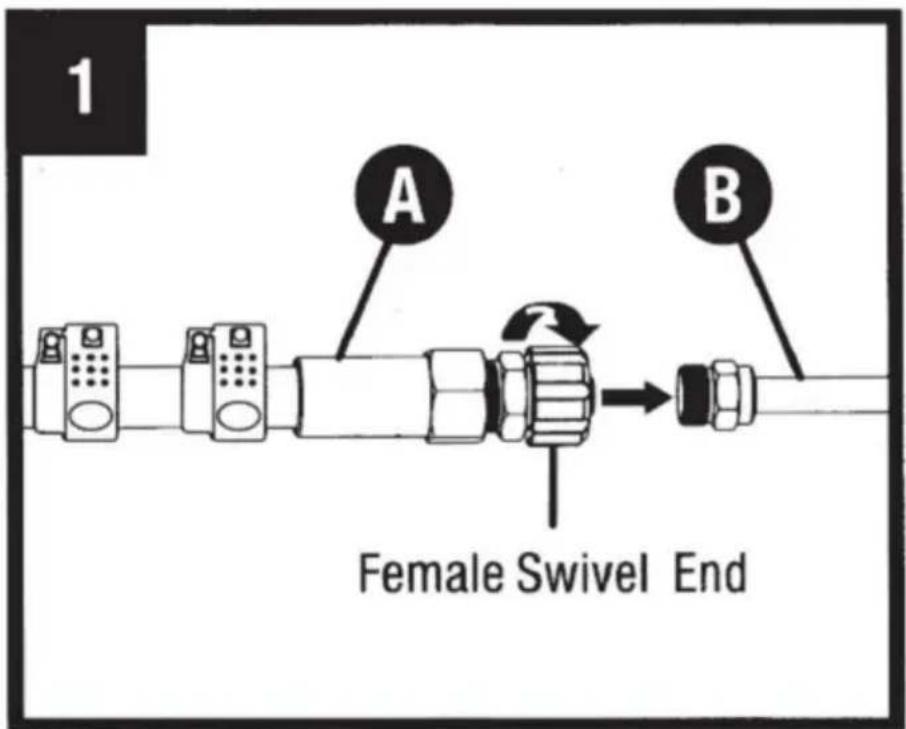

1. COLLEGAMENTO DELLA BACCHETTA E DELLA BACCHETTA DI PROLUNGA.

Avvitare l'estremità femmina della bacchetta telescopica (A) sull'estremità maschio della prolunga (B) e serrare manualmente.

Nota: se si verifica una perdita d'acqua nel filo, avvolgere del nastro di nylon attorno al filo.

1 A B Female Swivel End

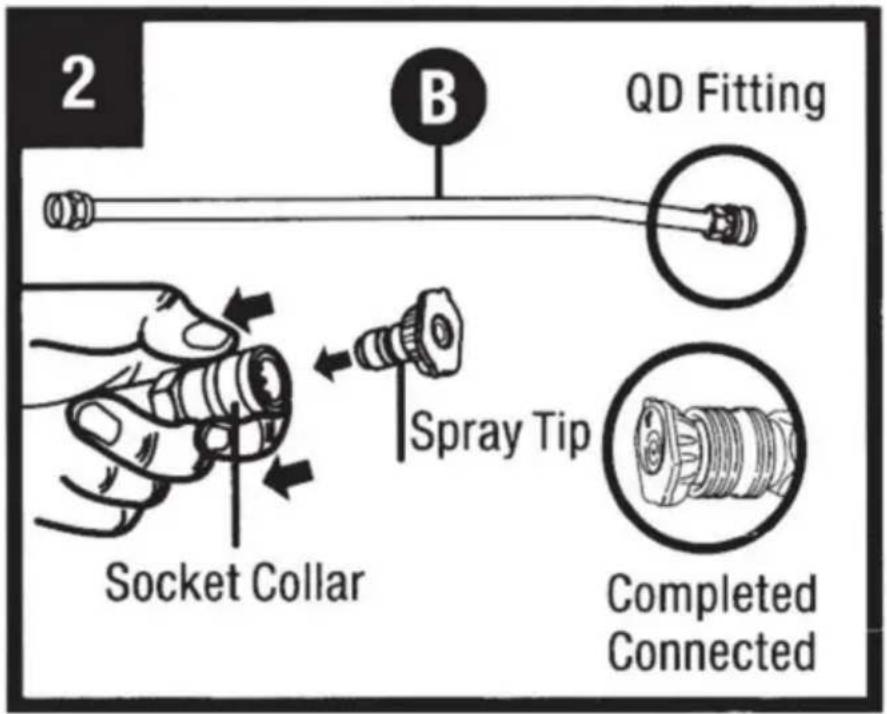

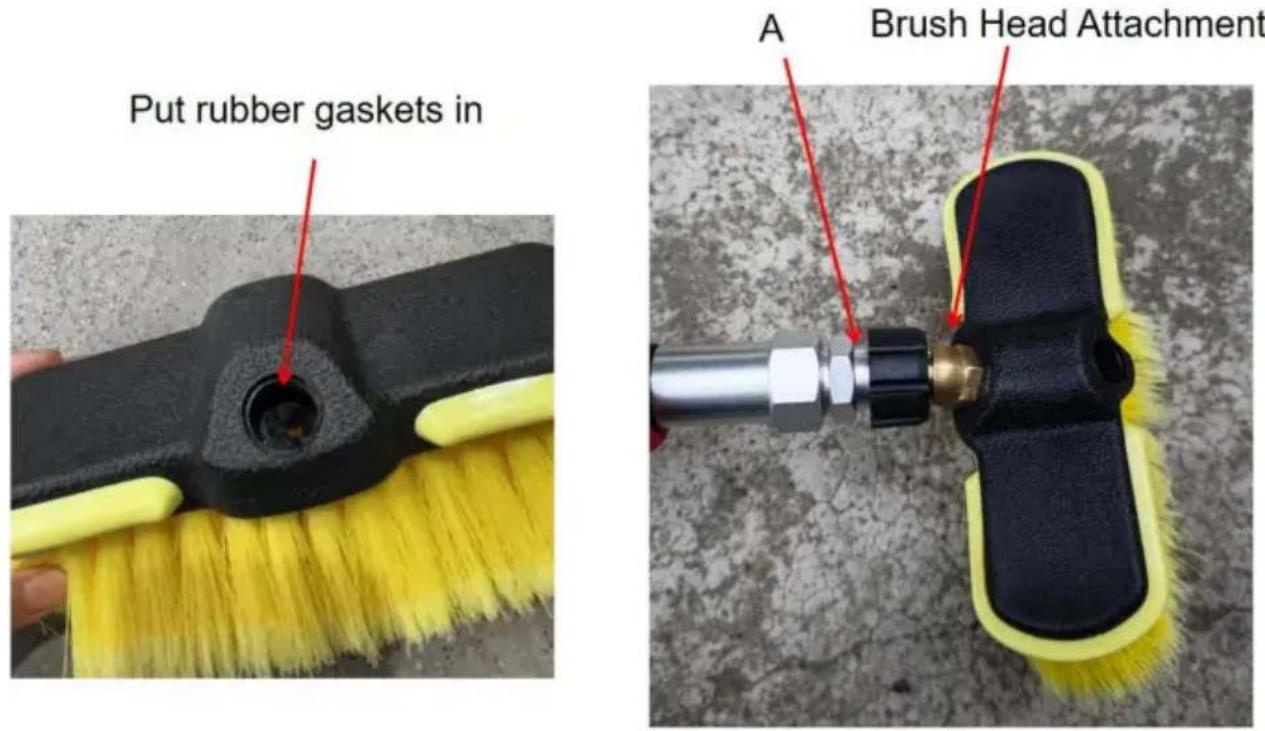

Modello QD-SSG03 e QD-SSG01 con accessori per testina spazzola e guarnizione in gomma; se si desidera utilizzare gli accessori per testina spazzola, posizionare prima la guarnizione in gomma nel foro del raccordo della testina spazzola, prima di installare il raccordo della testina spazzola nella bacchetta telescopica (A)

indietro il collare della presa sulla prolunga (B) e inserire l'ugello di spruzzo (non incluso), oppure tirare verso l'esterno per rimuoverlo, quindi rilasciare il collare.

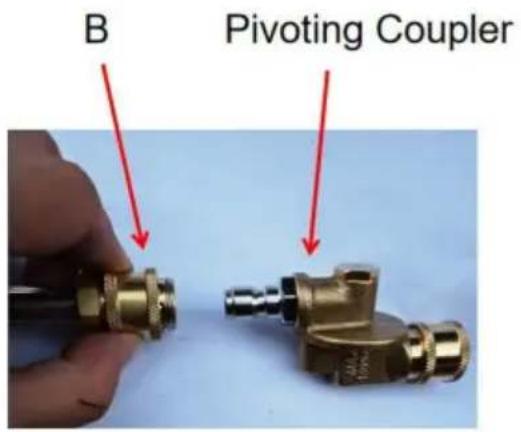

Se il prodotto è dotato di giunto girevole, tirare indietro il collare della presa sulla prolunga (B) e inserire il giunto girevole, oppure estrarlo per rimuoverlo, quindi rilasciare il collare.

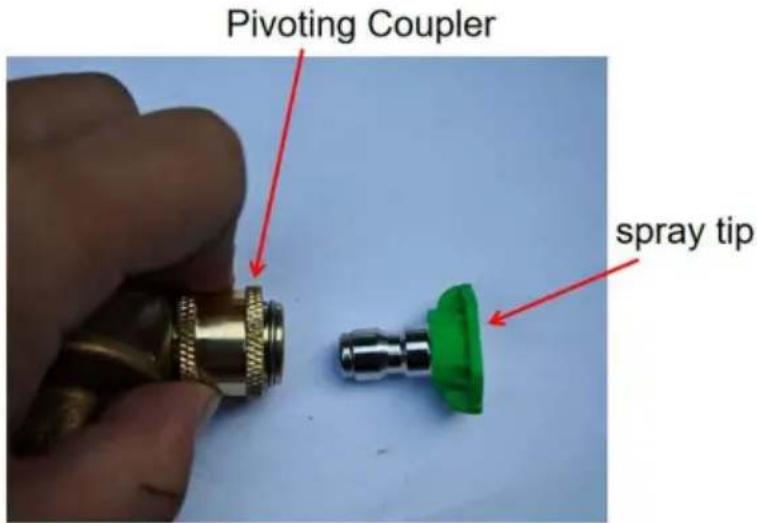

Dopodiché, tirare indietro il collare della presa sull'accoppiatore girevole e inserire l'ugello di spruzzatura, oppure tirare verso l'esterno per rimuoverlo, quindi rilasciare il collare.

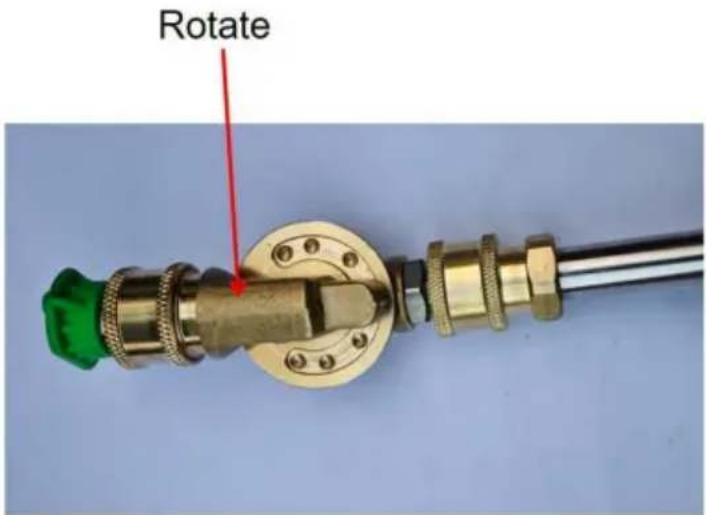

Ruotare l'accoppiatore girevole per regolare la direzione dell'ugello di spruzzo

Rotate

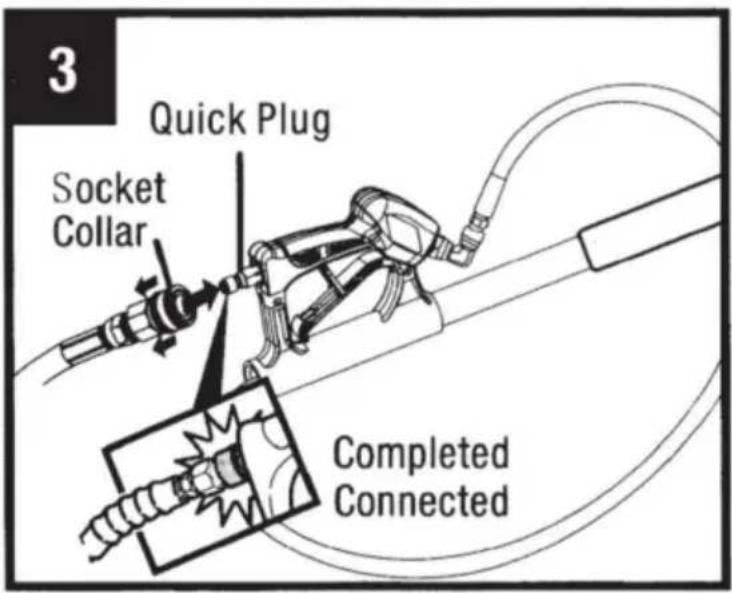

Tirare indietro il collare della presa sul tubo (non incluso) e inserire il tappo rapido, oppure tirare verso l'esterno per rimuoverlo, quindi rilasciare il collare.

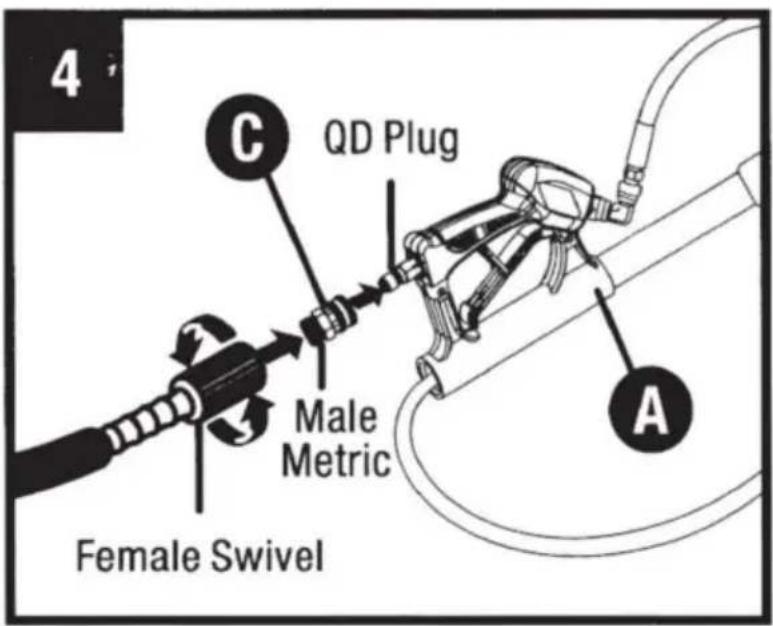

Collegare l'adattatore (C) all'asta telescopica (A). Collegare il tubo flessibile (non incluso) all'adattatore (C).

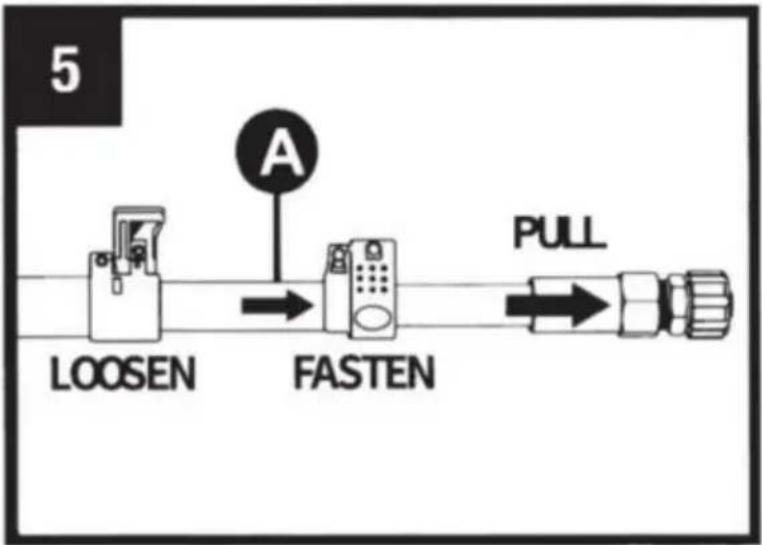

DELLA BACCHETTA 5.1 Estendere la bacchetta: ruotare le manopole grigie sulla bacchetta telescopica (A) su L00SEN e quindi tirare per estendere alla lunghezza desiderata. Girare le manopole in direzioni opposte

per FISSARE. NOTA: quando completamente esteso, ogni sezione dovrebbe avere circa 6"-8" rimanenti per il supporto nella sezione successiva del palo.

5.2 Ritrazione della bacchetta: allentare le manopole e far scorrere il segmento di estensione nella bacchetta fino alla lunghezza desiderata, quindi FISSARE le manopole per tenerlo in posizione.

IMPORTANTE: serrare eccessivamente le manopole può causare danni.


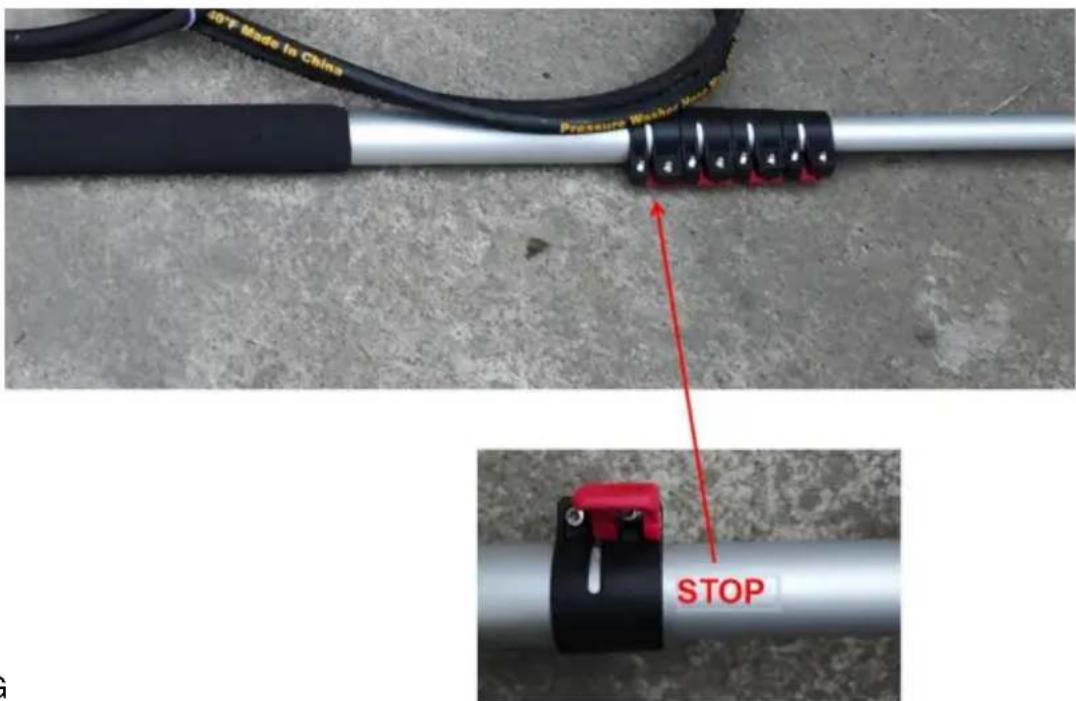

Quando si allunga l'asta telescopica più vicina alla maniglia, se appare STOP sull'asta di espansione, non allungarla di nuovo, altrimenti danneggerà la macchina

6.1. Avviare l'idropulitrice.
6.2. Sollevare la bacchetta e tenere l'ugello ad almeno dieci piedi di distanza dall'superficie da pulire.Tenere la prolunga lontana dalle linee elettriche.
1.3.Premere il grilletto per iniziare a spruzzare, mantenere una posizione stabile e avvicinare la bacchetta alla superficie da pulire.

7. INTERROMPERE LA SPRUZZATURA

Prima di rilasciare il grilletto della pistola, spostare l'ugello almeno a dieci piedi di distanza dalla superficie da pulire e accertarsi di avere una base solida.

La bacchetta rimbalzerà quando il grilletto viene rilasciato o se si perde pressione.

ASTA: quando si lavora su o in prossimità di superfici fragili poiché potrebbero esserci forza sufficiente a danneggiare le superfici o rompere le finestre. Tenersi lontano dalla corrente elettrica linee.

Manutenzione

Mantenere il prodotto adottando un programma di riparazione e manutenzione coscienziosa manutenzione. Si raccomanda di controllare le condizioni generali di qualsiasi utensile esaminato prima di essere utilizzato. Mantieni la tua bacchetta in buone condizioni. Mantieni le maniglie asciutto, pulito e privo di olio e grasso.

Risoluzione dei problemi

PROBLEMA	CAUSA PROBABILE	AZIONE CORRETTIVA
Il morsetto è rotto	La bacchetta si estende troppo Contatta il nostro Servizio ClientiServizio di aiuto
Il tubo perdite	C'è una sovrapressurizzazione
	Il tubo è allentato al accessori	Stringere il tubo
La pistola perdite	Questa è normale usura	Ricostruisci la pistola
	C'è sovrapressurizzazione	Sostituisci la pistola
L'unità non lo faràspray	L'unità è intasata	Unità di scarico inverso conacqua

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

60329 Francoforte sul Meno.
