QD-SSG03 - Myjka ciśnieniowa Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Akcesorium do myjki ciśnieniowej: teleskopowa lanca
Marka	Vevor
Model	QD-SSG03
Dystans czyszczenia	18 stóp (około 5,5 m)
Maksymalne ciśnienie	4000 psi (275 barów)
Maksymalny przepływ	6,0 GPM (23,0 L/min)
Maksymalna temperatura wody	140 °F (60 °C)
Złącze wlotowe	Szybkozłączka 3/8" / M22-14 mm męskie / M22-15 mm męskie
Zawartość zestawu	Teleskopowa lanca, przedłużka 15°, przedłużka 90°, czyścik do rynien, głowica szczotki (z gumową uszczelką), adaptery wlotowe A i B, zestaw 5 dysz (0° czerwona, 15° żółta, 25° zielona, 40° biała, czarna pianka), taśma nylonowa, zaciski, igła, klucz imbusowy
Liczba dołączonych dysz	5
Regulacja długości	Teleskopowa z zaciskami blokującymi
Materiał	Metal i plastik
Waga	Około 1,5 kg (szacunkowo)
Zasilanie	Zasilany przez myjkę ciśnieniową (nie samodzielny)
Konserwacja i czyszczenie	Czyścić szmatką lub gąbką, spłukać wodą z kranu. Sprawdzać poluzowane lub uszkodzone części. Całkowicie złożyć i przechowywać w bezpiecznym, suchym miejscu.
Bezpieczeństwo	Nie używać w pobliżu linii elektrycznych. Nie rozkładać/składać pod ciśnieniem. Nie zmieniać dysz pod ciśnieniem. Nosić sprzęt ochronny (okulary itp.). Trzymać dzieci z dala.
Części zamienne i naprawialność	Skontaktować się z obsługą klienta przez www.vevor.com/support w sprawie części zamiennych i napraw.
Gwarancja	Elektroniczny certyfikat gwarancyjny dostępny na www.vevor.com/support

Często zadawane pytania - QD-SSG03 Vevor

Jak rozłożyć teleskopową lancę?

Aby rozłożyć lancę, podnieś pierścienie blokujące dźwignię (lub poluzuj szare przyciski przekręcając je na L00SEN), a następnie pociągnij lancę do żądanej długości. Następnie opuść blokady (lub przekręć przyciski na FIX), aby utrzymać pozycję. Uważaj, aby nie dokręcić przycisków zbyt mocno.

Jak złożyć lancę po użyciu?

Aby złożyć lancę, poluzuj zaciski (lub przekręć przyciski na L00SEN), wsuń segment przedłużający do lancy do żądanej długości, a następnie zamocuj zaciski (lub przekręć na FIX). Upewnij się, że lanca jest całkowicie złożona przed przechowaniem.

Co zrobić w przypadku wycieku wody na złączu?

Jeśli wystąpi wyciek na gwincie, użyj dołączonej taśmy nylonowej, owijając ją wokół gwintu przed dokręceniem. Sprawdź również, czy wszystkie złącza są dobrze dokręcone. Jeśli wyciek nadal występuje, wąż może być poluzowany lub uszkodzony.

Czy mogę używać tej lancy z dowolną myjką ciśnieniową?

Lanca jest kompatybilna z większością standardowych myjek ciśnieniowych wyposażonych w szybkozłączkę 3/8" lub M22. Wytrzymuje maksymalne ciśnienie 4000 psi (275 barów) i przepływ 6,0 GPM. Upewnij się, że Twoja myjka nie przekracza tych wartości.

Jakie jest maksymalne ciśnienie wytrzymywane przez lancę?

Maksymalne wytrzymywane ciśnienie wynosi 4000 psi (275 barów). Nigdy nie przekraczaj tego ciśnienia, aby uniknąć uszkodzenia lancy lub obrażeń.

Jak czyścić i konserwować lancę?

Po każdym użyciu wyczyść lancę szmatką lub gąbką i spłucz wodą z kranu. Sprawdź, czy nie ma poluzowanych lub uszkodzonych części. Całkowicie złóż lancę i przechowuj w suchym i bezpiecznym miejscu, poza zasięgiem dzieci.

Dlaczego lanca nie rozpyla?

Jeśli lanca nie rozpyla, urządzenie może być zatkane. Spróbuj przepłukać urządzenie wstecznie wodą. Sprawdź również, czy dysza nie jest zatkana i czy spust działa prawidłowo. Jeśli problem nadal występuje, skontaktuj się z obsługą klienta.

Czy bezpiecznie jest używać lancy na drabinie lub rusztowaniu?

Nie, zabrania się używania lancy na drabinach lub rusztowaniach. Odrzut przy naciskaniu spustu może spowodować utratę równowagi i poważne upadki. Zawsze używaj lancy na ziemi z dobrą stabilnością.

Jak wymienić dyszę rozpylającą?

Aby wymienić dyszę, najpierw zatrzymaj myjkę i zwolnij ciśnienie. Pociągnij zacisk tulei na przedłużce, aby usunąć obecną dyszę, a następnie włóż nową dyszę i zwolnij zacisk. Nigdy nie wymieniaj dyszy pod ciśnieniem.

Jak przechowywać lancę po użyciu?

Po użyciu zwolnij ciśnienie myjki. Całkowicie złóż lancę i wyczyść ją. Przechowuj w suchym miejscu, z dala od wilgoci i poza zasięgiem dzieci. Użyj dołączonego worka do przechowywania, jeśli jest dostępny (nie dołączony do tego modelu).

INSTRUKCJA OBSŁUGI QD-SSG03 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

MYJKA CIŚNIENIOWA

TELESKOPOWA RÓŻDŻKA

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędzaj połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby przy składaniu zamówienia dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Myjka ciśnieniowa teleskopowa

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

1. Przed każdym użyciem sprawdź miejsce pracy. Utrzymuj miejsce pracy w czystości, suchości i bez zanieczyszczeń. Zadbaj o porządek i dobre oświetlenie. Zagracone, mokre lub ciemne miejsca pracy mogą powodować obrażenia. Używanie produktu w ograniczonych przestrzeniach roboczych może narazić Cię na niebezpieczeństwo w pobliżu narzędzi tnących i części obrotowych.
2. Nie używaj produktu w miejscach, w których istnieje ryzyko powstania pożaru lub wybuchu; np. w obecności łatwopalnych cieczy, gazów lub pyłów.

Produkt może wytwarzać iskry, które mogą zapalić łatwopalne ciecze, gazy lub pył.

1. Nie dopuszczać do kontaktu produktu z urządzeniami elektrycznymi. Narzędzie nie jest izolowane i kontakt z nim może spowodować porażenie prądem.
2. Podczas obsługi urządzenia trzymaj dzieci i osoby postronne z dala od miejsca pracy. Nie należy pozwalać dzieciom na obsługę produktu.
3. Uważaj na wszystkie linie energetyczne, obwody elektryczne, rury wodne i inne zagrożenia mechaniczne w miejscu pracy. Niektóre z tych zagrożeń mogą być ukryte przed Twoim wzrokiem i mogą spowodować obrażenia ciała i/lub szkody materialne w razie kontaktu.

BEZPIECZEŃSTWO OSOBISTE

1. Zachowaj czujność, zwracaj uwagę na to, co robisz i kieruj się zdrowym rozsądkiem podczas obsługi narzędzia.
2. Nie używaj narzędzia, gdy jesteś zmęczony lub pod wpływem narkotyków, alkoholu lub leków.
3. Chwila nieuwagi podczas obsługi narzędzia może spowodować poważne obrażenia ciała.
4. Ubierz się odpowiednio. Nie noś luźnych ubrań, zwisających przedmiotów ani biżuterii. Trzymaj włosy, ubranie i rękawice z dala od ruchomych części. Luźne ubrania, biżuteria lub długie włosy mogą zostać wciągnięte w ruchome części. Otwory wentylacyjne w narzędziu często zakrywają ruchome części i należy ich unikać.
5. W razie potrzeby należy nosić odpowiedni sprzęt ochrony osobistej. Używaj gogli ochronnych zgodnych z normą ANSI Z87.1 (nie okularów ochronnych) z bocznymi osłonami

lub w razie potrzeby osłonę twarzy. Podczas prac, w których występuje pył, należy używać maski przeciwpyłowej. Należy również używać antypoślizgowych butów roboczych, kasku, rękawic i systemów odkurzających oraz ochrony słuchu, gdy jest to właściwe. Dotyczy to wszystkich osób w obszarze roboczym.

1. Nie wychylaj się za daleko. Zawsze utrzymuj równowagę i stabilną postawę.

Używanie i pielęgnacja różdżki

1. Nie używaj produktu na siłę. Produkty są bezpieczniejsze i lepiej spełniają swoją funkcję, gdy są używane w sposób, do którego zostały zaprojektowane. Zaplanuj swoją pracę i wykorzystaj odpowiedni produkt do danego zadania.
2. Przed każdym użyciem sprawdź, czy nie ma uszkodzonych części. Dokładnie sprawdź, czy różdżka będzie działać prawidłowo i spełniać swoją funkcję. Wymień uszkodzone lub zużyte części natychmiast. Nigdy nie używaj produktu z uszkodzoną częścią.
3. Nie używaj produktu z niesprawnym przełącznikiem. Żadne elektronarzędzie, które nie można sterować za pomocą wyłącznika zasilania, jest niebezpieczne i musi być przed ponownym użyciem oddane do naprawy do autoryzowanego serwisu.
4. Odłącz zasilanie/dopływ powietrza od produktu i ustaw przełącznik w pozycji zablokowanej lub wyłączonej przed dokonaniem jakichkolwiek regulacji, zmian akcesoriów lub przechowywania narzędzia.
5. Takie środki zapobiegawcze zmniejszają ryzyko przypadkowego uruchomienia narzędzia.
6. Przechowuj produkt, gdy nie jest używany. Przechowuj go w suchym, bezpiecznym miejscu, z dala od źródeł ciepła i wilgoci, w miejscu niedostępnym dla dzieci.
7. Przed przechowywaniem i przed użyciem sprawdź, czy narzędzie działa prawidłowo. Przed ponownym użyciem.
8. Utrzymuj osłony na swoim miejscu i w dobrym stanie technicznym. Nigdy nie używaj produktu bez obecności osłon.
9. Nie pozostawiaj włączonego narzędzia bez nadzoru.

Ostrzeżenie dotyczące operacji.

1. NIE przekraczać znamionowego ciśnienia PSI. · Nigdy nie używać w pobliżu linii energetycznych.
2. Nigdy nie wysuwaj ani nie chowaj dyszy podczas rozpylania lub pod wpływem ciśnienia. Zatrzymaj sprzęt i uwolnij ciśnienie przed wykonaniem jakichkolwiek czynności.

Regulacja różdżki.

1. Nigdy nie zmieniaj dysz ani akcesoriów, gdy są pod ciśnieniem. Zatrzymaj sprzęt i zredukuj ciśnienie przed dokonaniem jakichkolwiek zmian.
2. Nigdy nie używaj na drabinach lub rusztowaniach. · Nigdy nie używaj z niezatwierdzonymi akcesoriami.
3. Nigdy nie przekraczaj znamionowego ciśnienia lub objętości.
4. Nigdy nie używaj wysokiego ciśnienia do czyszczenia osób i zwierząt.
5. Nigdy nie usuwaj ani nie zmieniaj etykiet ostrzegawczych ani etykiet identyfikacyjnych.
6. Nigdy nie używaj uszkodzonej różdżki.
7. Zawsze czytaj, zrozum i postępuj zgodnie z instrukcją obsługi.
8. Zawsze zachowuj odpowiednią równowagę i kontrolę nad przedłużaczem.

PRZYGOTOWANIE I DZIAŁANIE

Przed każdym użyciem

1. Podłącz wylot myjki ciśnieniowej do portu wlotowego spustu pistoletu za pomocą odpowiednich szybkozłączek lub elementów o odpowiedniej wytrzymałości na wysokie ciśnienie.
2. Podłącz odpowiednie przedłużacze (elementy 2/3/4) do przyłącza wylotowego teleskopowej różdżki. A przedłużająca różdżka szybko łączy zamierzoną

końcówkę dyszy natryskowej

1. Upewnij się, że wszystkie elementy są szczelne. W przypadku wycieku upewnij się, że używasz wystarczającej ilości taśmy teflonowej.

Instrukcja obsługi

Aby rozszerzyć różdżkę

Podnieś pierścienie blokujące dźwignię i wyciągnij różdżkę na żądaną długość. Przytnij mocno blokady, utrzymując różdżkę na żądanej długości.

Aby cofnąć różdżkę

Podnieś dźwignię blokującą i wsuń segment przedłużający do rurki, aż do

po osiągnięciu pożądanej długości mocno przypnij zamki, aby przytrzymać przedłużające segmenty na miejscu.

Rozpoczęcie opryskiwania

Uruchom myjkę ciśnieniową. Podnieś dyszę i trzymaj ją pod kątem co najmniej dziesięciu stopni.

stóp od czyszczonej powierzchni. Naciśnij spust, aby rozpocząć

rozpylanie. Utrzymuj stabilną pozycję i przesuwaj dyszę w kierunku powierzchni,

która ma być oczyszczona.

Aby zatrzymać opryskiwanie

Przed zwolnieniem spustu pistoletu przesuń dyszę na odległość co najmniej dziesięciu stóp

od czyszczonej powierzchni i upewnij się, że masz solidną

podstawę. Różdżka odbije się, gdy

spust zostanie zwolniony lub nastąpi utrata ciśnienia. Gdy opuścisz miejsce pracy

powierzchni i w bezpiecznej strefie zwolnij spust.

Po każdym użyciu

1. Przed odłączeniem pistoletu od węża myjki ciśnieniowej należy usunąć ciśnienie.

Po każdym użyciu należy wykonać następujące kontrole w celu wyczyszczenia różdżki i

przygotowania jej do następnego użycia.

1. Wyczyść górną część z brudu i ciał obcych. W razie potrzeby użyj

szmatką lub gąbką umyj teleskopową rurę i opłucz ją bieżącą wodą.

1. Sprawdź, czy nie ma luźnych części i czy nie ma uszkodzeń.
2. Całkowicie zwiń i przechowuj w bezpiecznym miejscu.

LISTA PARAMETRÓW

Model	QD-SSG03	QD-SSG01	QD-SSG02
Wyczyść dystans	18 stóp	24 stopy	24 stopy
Maksymalne ciśnienie	4000 psi/275 barów
Maksymalna szybkość przepływu	6,0 GPM/23,0 l/min
Maksymalna temperatura	140°F/60°C
Złączka wlotowa	3/8"Szybka wtyczka/M22-14 mm mę ska/M22-15 mmMę żczyzna

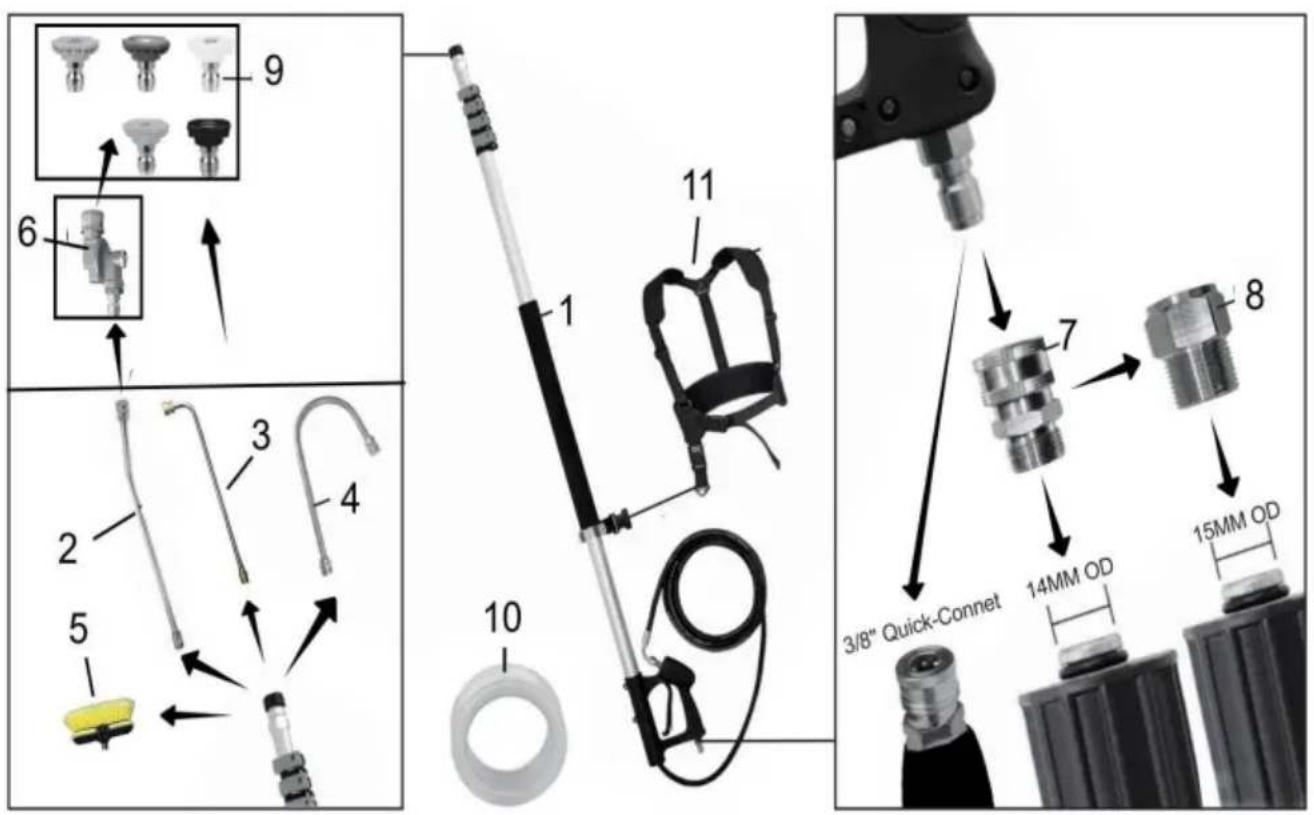

Lista części dla modelu QD-SSG01

1:Różdżka teleskopowa× 1 szt.	Rozszerzenie o 2:15 stopniRóżdżka× 1 szt.	3: 90 stopniPrzedłużka×1 szt.
4: Środek do czyszczenia rynienZałącznik×1 szt.	5: głowica szczoteczki załącznik×1 szt.	6: ObrótŁącznik×1 szt.
7: Adapter wlotowy A×1 szt.	8: Adapter wlotowy B×1 szt.	9. Zestaw dysznatryskowych × 1 szt.
10: taśma nylonowa × 1 szt.	11: szelki ×1szt	12: igła z otworem × 1 szt.
13: uszczelka gumowa × 1 szt	14: torba do przechowywania × 1 szt	15: kluczimbusowy×1 szt.

Adapter wlotowy A to 3/8"QC x M22-14 męski: Adapter

wlotowy B to M22-14 żeński na M22-15 męski. Uwaga: Zestaw dysz

natryskowych zawiera czerwoną dyszę 0 stopni, różową dyszę 0 stopni, niebieską dyszę 0 stopni, żółtą dyszę 15 stopni, zieloną dyszę 25 stopni, białą dyszę 40 stopni, czarną dyszę piankową. Jeśli kupisz QD-SSG03, zabraknie w nim różowej dyszy 0 stopni i niebieskiej dyszy 0 stopni.

Jeśli kupisz model QD-SSG02, nie otrzymasz końcówki szczoteczki.

Uszczelka silikonowa.

Modele QD-SSG03 i QD-SSG02 są dostępne bez pakietów magazynowych.

Model QD-SSG03 nie posiada sprzęgła obrotowego.

Instrukcja instalacji

OSTROŻNOŚĆ!

Przed montażem, instalacją lub

obsługą produktu porównaj komponenty z zawartością opakowania

lista. Jeśli jakakolwiek część zostanie zgubiona lub uszkodzona, nie próbuj montować, instalować ani obsługiwać

produktu.

Szacowany czas montażu: 10 minut

Narzędzia wymagane do montażu: 1-calowy klucz nastawny i taśma do gwintów rurowych (nie dołączone)

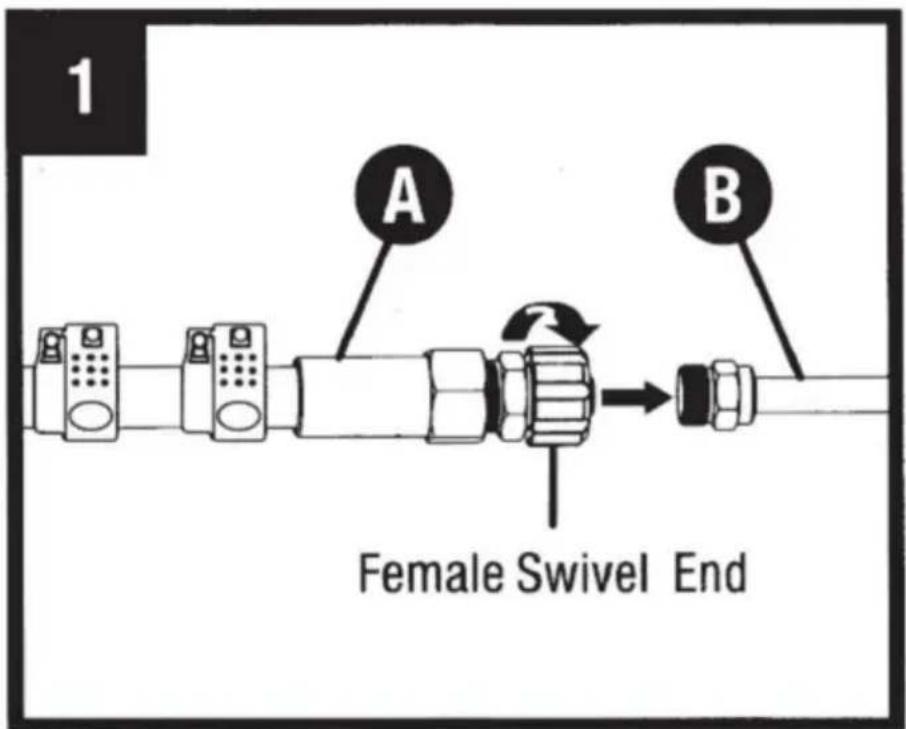

1. PODŁĄCZENIE RĘKOJEŚCI I PRZEDŁUŻACZA.

Przykręć żeńską końcówkę teleskopowej rurki (A) do męskiej końcówki przedłużki (B) i dokręć ręcznie.

Uwaga: Jeśli w gwincie występuje przeciek wody, owiń go taśmą nylonową.

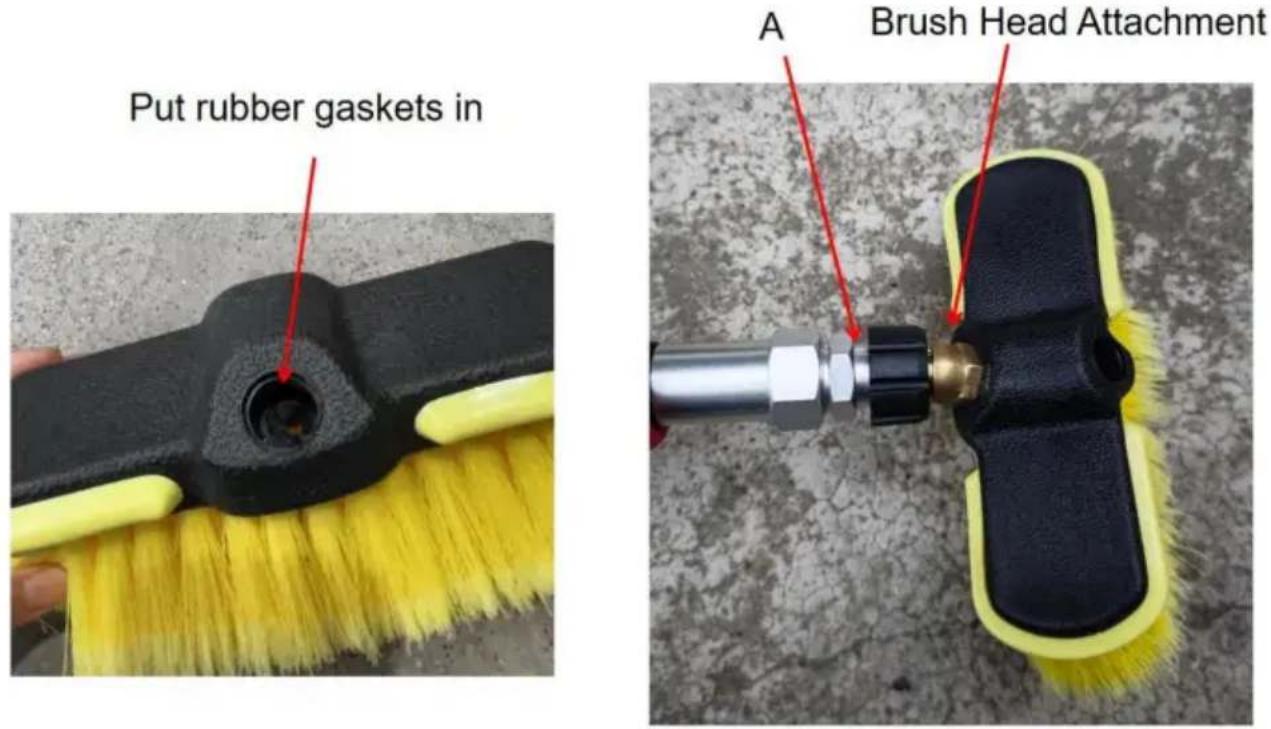

Modele QD-SSG03 i QD-SSG01 z akcesoriami w postaci główki szczotki i gumową uszczelką; jeśli chcesz używać akcesoriów w postaci główki szczotki, najpierw umieść gumową uszczelkę w otworze mocowania główki szczotki, zanim zamontujesz mocowanie główki szczotki w teleskopowej rurze (A).

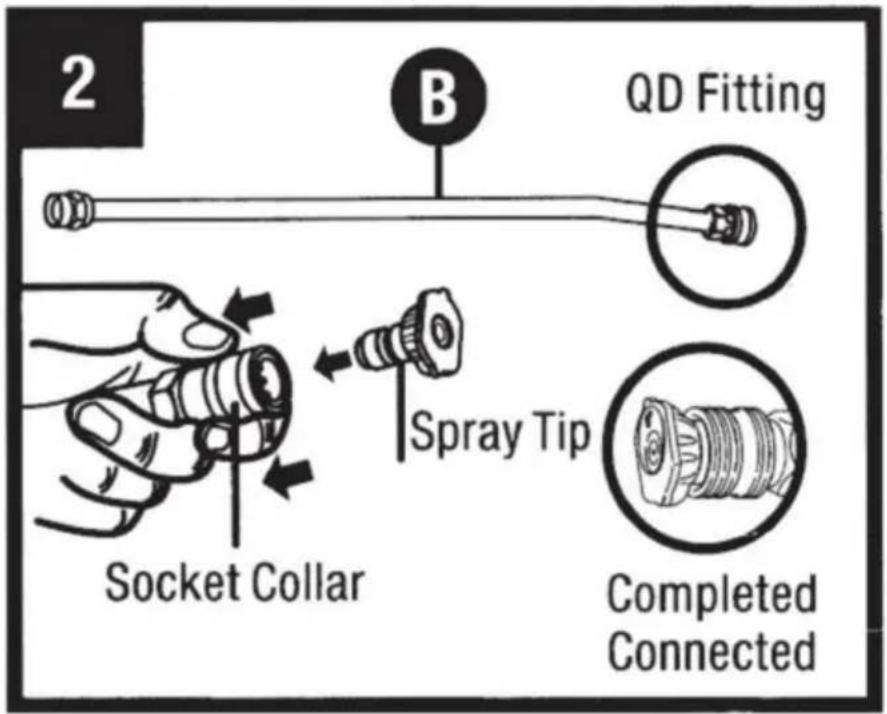

2. SZYBKIE ODŁĄCZANIE KOŃCÓWKI NATRYSKOWEJ Pociągnij za kołnierz

gniazda na rurze przedłużającej (B) i włóż końcówkę natryskową (brak w zestawie) lub pociągnij, aby ją wyjąć, a następnie zwolnij kołnierz.

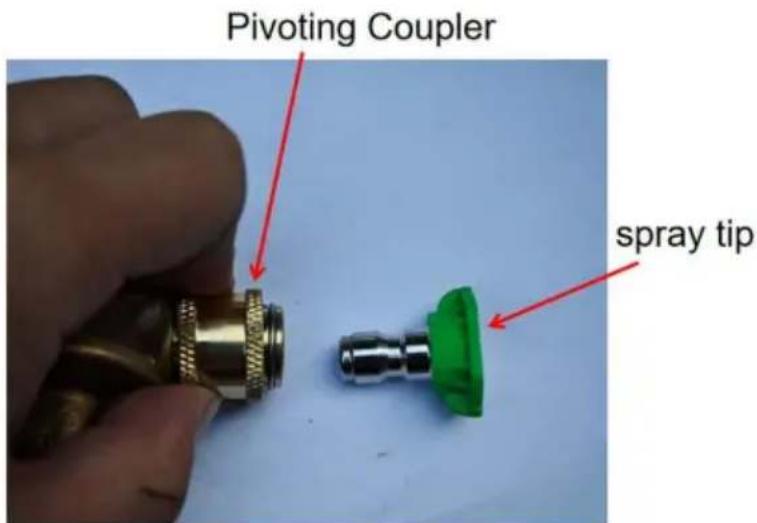

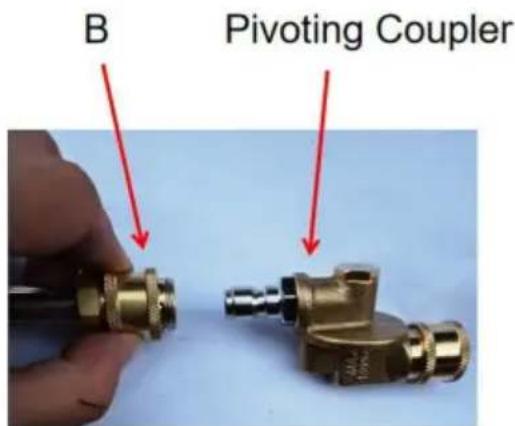

Jeżeli Twój produkt jest wyposażony w obrotowy łącznik, pociągnij kołnierz gniazda na rurze przedłużającej (B) i włóż obrotowy łącznik lub pociągnij, aby go wyjąć, a następnie zwolnij kołnierz.

Następnie odciągnij kołnierz gniazda na złączu obrotowym i włóż końcówkę natryskową lub pociągnij, aby ją wyjąć, a następnie zwolnij kołnierz.

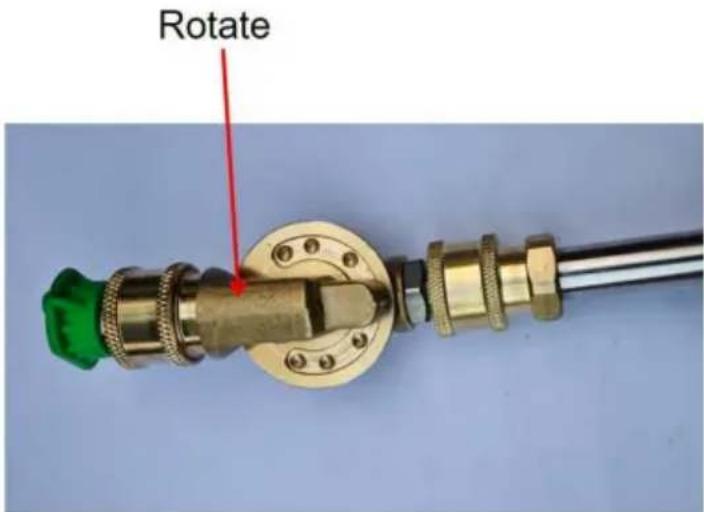

Obróć obrotowy łącznik, aby dostosować kierunek końcówki natryskowej

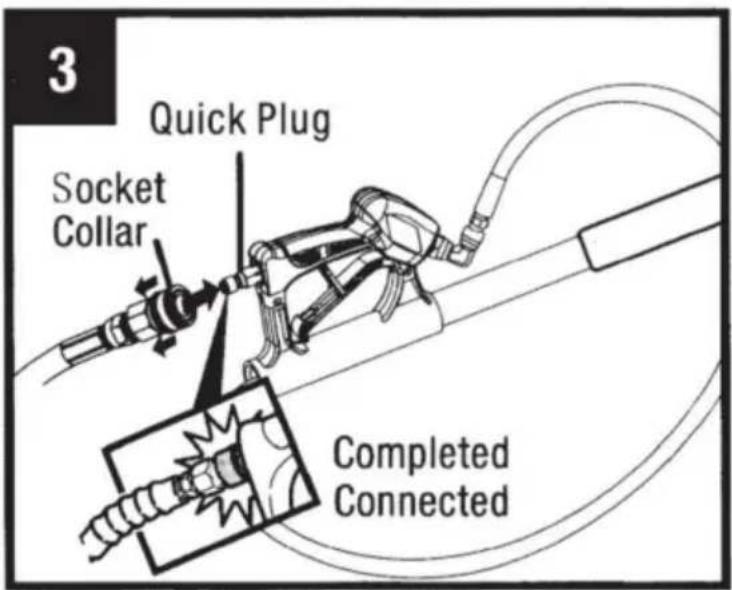

1. PISTOLET I SZYBKOZŁĄCZE - TE PODŁĄCZENIA (jeśli dotyczy)

Odciągnij kołnierz gniazda na wężu (nie ma go w zestawie) i włóż szybkozłączkę lub pociągnij, aby ją wyjąć, a następnie zwolnij kołnierz.

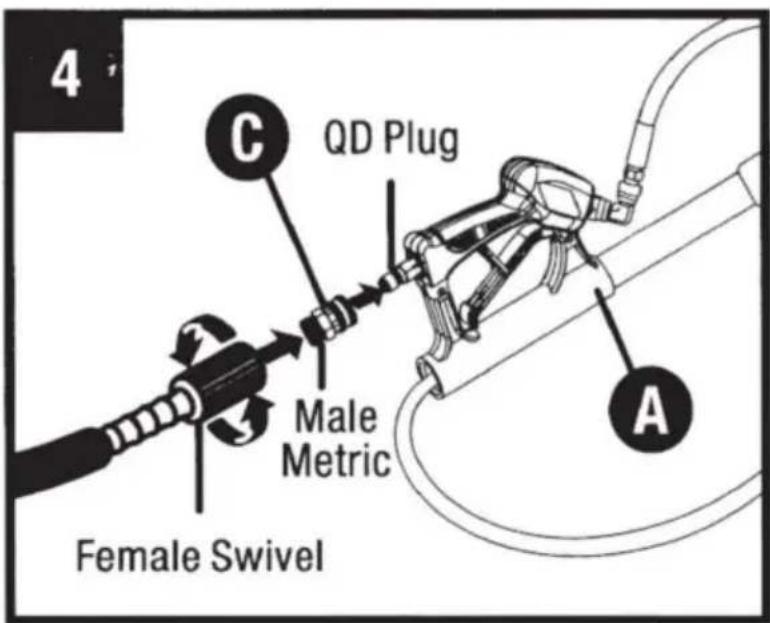

1. PISTOLET I PODŁĄCZENIE WEŻA METRYCZNEGO (jeśli dotyczy)

Podłącz adapter (C) do teleskopowej rury (A). Podłącz wąż (brak w zestawie) do adaptera (C).

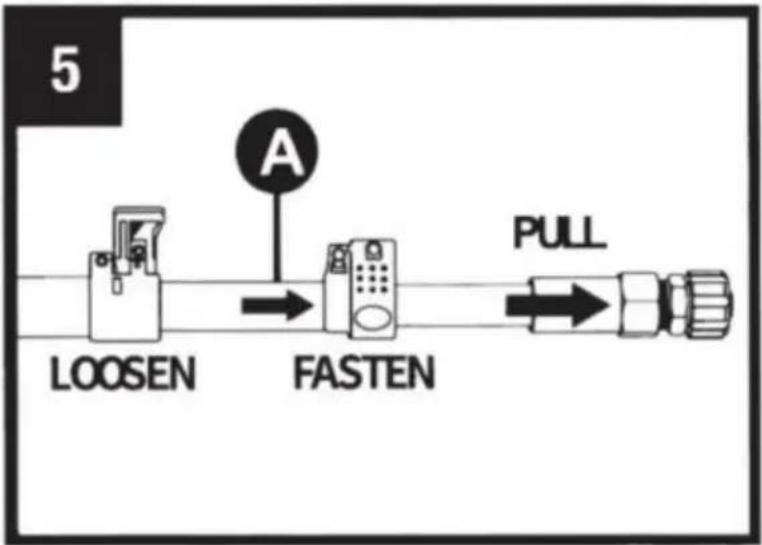

1. DOSTOSUJ DŁUGOŚĆ RURY 5.1 Wydłuż

rurę: Przekręć szare pokrętła na teleskopowej rurze (A) do pozycji LOOSEN, a następnie pociągnij, aby wydłużyć ją do żądanej długości. Obróć pokrętła w przeciwnych kierunkach

DO MOCOWANIA. UWAGA: Po całkowitym rozłożeniu każda sekcja powinna mieć około 6"- 8" pozostałego miejsca na podparcie kolejnej sekcji drążka.

5.2 Wsuwanie pręta: Odchyl pokrętła i wsuń segment przedłużający do pręta do uzyskania żądanej długości, a następnie ZAMONTUJ pokrętła, aby przytrzymać je na miejscu.

WAŻNE: Zbyt mocne dokręcenie pokręteł może spowodować uszkodzenie.

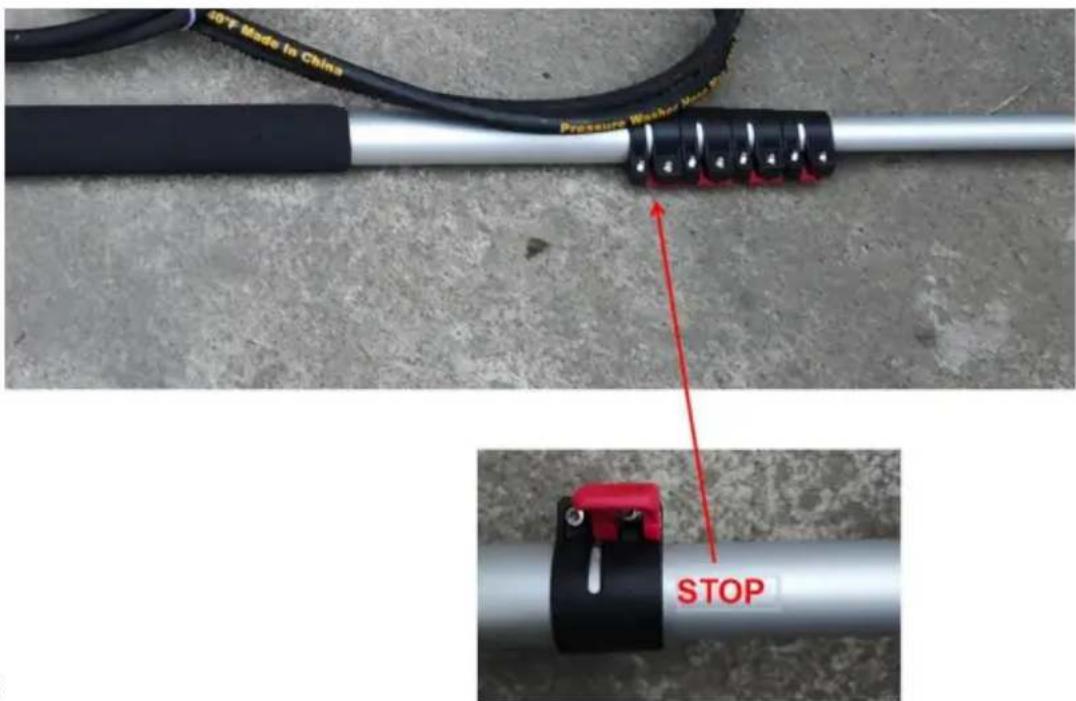

Podczas rozciągania drążka teleskopowego znajdującego się najbliżej uchwytu, jeżeli na drążku rozprężnym pojawi się napis STOP, nie należy rozciągać go ponownie, w przeciwnym razie może dojść do uszkodzenia maszyny.

6.1.Uruchom myjkę ciśnieniową.

6.2. Podnieś rurkę i trzymaj dyszę w odległości co najmniej dziesięciu stóp od powierzchni, która ma zostać wyczyszczona. Trzymaj przedłużkę z dala od linii energetycznych.

1.3. Naciśnij spust, aby rozpocząć natryskiwanie, zachowaj stabilną postawę i przesuń różdżkę w kierunku czyszczonej powierzchni.

1. ZAPRZESTAŃ ROZPYLANIA

Przed zwolnieniem spustu pistoletu przesuń dyszę na odległość co najmniej dziesięciu stóp od czyszczonej powierzchni i upewnij się, że masz stabilne podłoże.

Różdżka odbije się po zwolnieniu spustu lub utracie nacisku.

UWAGA: podczas pracy na lub w pobliżu delikatnych powierzchni, ponieważ może wystąpić wystarczająco duża siła, aby uszkodzić powierzchnie lub wybić szyby. Trzymaj się z dala od źródeł zasilania.

Konserwacja

Utrzymuj produkt w dobrym stanie, stosując program sumiennych napraw i konserwacji. Zaleca się, aby ogólny stan każdego narzędzia był sprawdzony przed użyciem. Utrzymuj różdżkę w dobrym stanie. Trzymaj uchwyty suche, czyste, wolne od oleju i smaru.

przed użyciem należy sprawdzić. Utrzymuj różdżkę w dobrym stanie. Trzymaj uchwyty suche, czyste, wolne od oleju i smaru.

Rozwiązywanie problemów

PROBLEM	Prawdopodobna przyczyna	DZIAŁANIE NAPRAWCZE
Zacisk jest złamany	Różdżka wysuwa się za bardzo Skontaktuj się z naszym działem obsługi klienta Usługa pomocy
Wążprzecieki	Jest nadmierne ciśnienie
	Wąż jest luźny w armatura	Dokrę ć wąż
Brońprzecieki	To normalne zużycie.	Odbudować broń
	Jest nadciśnienie	Wymień pistolet
Jednostka nie bę dzie rozpyłać	Jednostka jest zatkana	Jednostka spłukująca z odwrotnym spłukiwaniem woda

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REP WIEL KIEJ BRYTANII

Przedstaw ciel UE

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

WYSOKOCIŚNIENIOWE MYJNIK

TELESKOPOWY PRĘT

MODEL: QD-SSG03 / QD-SSG01 / QD-SSG02
