Type de produit	Contrôleur de charge solaire MPPT
Marque	Vevor
Modèle	ML2420
Dimensions (L x l x H)	210 x 151 x 59,5 mm
Poids	1,4 kg
Tension du système	12 V / 24 V automatique
Courant de charge nominal	20 A
Tension d'entrée PV max.	100 V (25 °C) / 90 V (-25 °C)
Puissance PV max.	260 W (12 V) / 520 W (24 V)
Efficacité de conversion	≤ 98 %
Efficacité de suivi MPPT	Jusqu'à 99,9 %
Consommation à vide	0,7 W à 1,2 W
Types de batteries supportés	Plomb-acide scellée, gel, ouverte, lithium, utilisateur
Affichage	Écran LCD + 4 indicateurs LED
Communication	RS232 / RS485 (protocole Modbus)
Fonctions de protection	Inversion de polarité, surtension, court-circuit, surchauffe, foudre TVS
Indice de protection	IP32
Température de fonctionnement	-35 °C à 45 °C
Altitude max.	3000 m
Entretien recommandé	Inspection biannuelle, nettoyage du dissipateur, vérification des connexions
Pièces détachées	Fusible/disjoncteur recommandé (non fourni)
Garantie	Assistance technique via www.vevor.com/support

FOIRE AUX QUESTIONS - ML2420 Vevor

Quelle est la tension maximale du panneau solaire que le ML2420 peut accepter ?

La tension maximale en circuit ouvert est de 100 V à 25 °C et 90 V à -25 °C. Ne dépassez pas ces limites pour éviter d'endommager le contrôleur.

Comment installer le contrôleur ML2420 ?

Installez le contrôleur dans un endroit bien ventilé et à l'intérieur. Suivez l'ordre de câblage : d'abord la batterie, puis la charge, enfin le panneau solaire. Utilisez des fusibles ou disjoncteurs sur chaque côté pour la sécurité.

Quels types de batteries sont compatibles ?

Le contrôleur supporte les batteries plomb-acide scellées, gel, ouvertes, lithium et un mode utilisateur personnalisé. Les paramètres de charge par défaut sont prédéfinis pour chaque type.

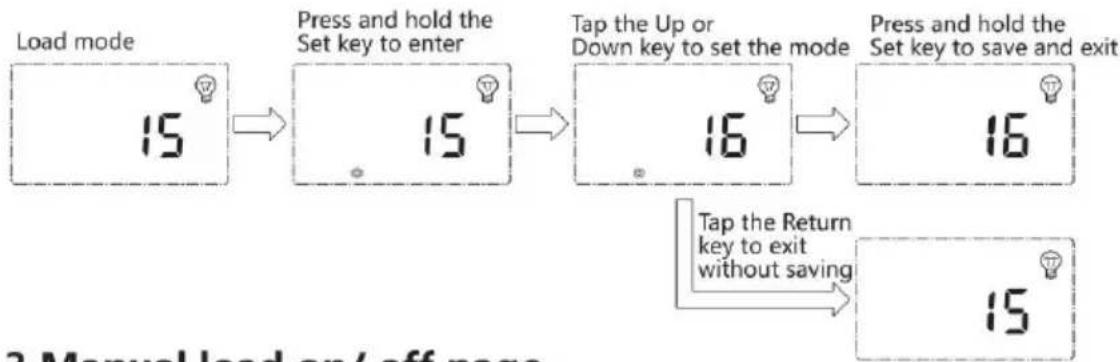

Comment régler le mode de charge ?

Appuyez et maintenez la touche Set pour accéder aux réglages. Utilisez les touches Haut/Bas pour modifier les paramètres comme le type de batterie, les tensions de charge, etc. Validez en maintenant Set enfoncé.

Que signifie l'indicateur d'erreur ERROR allumé en continu ?

Un défaut système est détecté. Consultez le tableau des erreurs (E1 à E18) dans le manuel pour identifier le problème. Par exemple, E1 indique une décharge excessive, E4 un court-circuit de charge.

Comment connecter l'application de surveillance ?

Scannez le code QR dans le manuel pour télécharger l'application. Connectez votre téléphone via RS232/RS485 et suivez les instructions pour surveiller les données en temps réel.

Quelle est la différence entre le MPPT et un contrôleur PWM classique ?

Le MPPT optimise en permanence le point de puissance maximale du panneau solaire, augmentant l'efficacité de charge de 15 à 20 % par rapport au PWM. Il ajuste tension et courant pour extraire le maximum d'énergie.

Comment entretenir le contrôleur ML2420 ?

Effectuez une inspection deux fois par an : vérifiez la ventilation, nettoyez le dissipateur, serrez les connexions, inspectez les câbles pour dommages et remplacez le parafoudre si nécessaire.

Que faire si la batterie est déchargée et que le contrôleur ne charge pas ?

Vérifiez les connexions, l'état du fusible, et la tension du panneau solaire. Si l'erreur E15 s'affiche (batterie non connectée), assurez-vous que la batterie est correctement branchée. Pour les batteries lithium, la protection BMS peut être activée.

Quelle est la capacité de charge capacitive maximale ?

Le contrôleur peut supporter des charges capacitives jusqu'à 10000 µF, permettant le démarrage instantané de charges élevées sans endommager l'appareil.

MODE D'EMPLOI ML2420 Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

SÉRIE ML DE SUIVI DU POINT DE PUISSANCE MAXIMALE (MPPT)

ML2420 CONTRÔLEUR DE CHARGE ET DE DÉCHARGE SOLAIRE

MANUEL D'UTILISATION

	Avertissement - Pour réduire le risque de blessure, l'ut doit lire attentivement le manuel d'instructions.
FC	Cet appareil est conforme à la partie 15 des règles de la fonctionnement est soumis aux deux conditions suivantes : (1 appareil ne doit pas provoquer d'interférences nuisibles et (2) appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.
	Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit l'objet d'une collecte sélective des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marq comme tels ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être déposés dans un de collecte pour le recyclage des appareils électriques et électroniques.

Modèle	ML2420
Tension de la batterie	12V/24V
Tension PV max. en circui ouvert	100 V (25 °C), 90 V (-25 °C)
Courant de charge	20A

Chers utilisateurs, merci beaucoup d'avoir choisi nos produits !

CONSIGNES DE SÉCURITÉ

1. Étant donné que ce contrôleur gère des tensions dépassant la limite supérieure pour la sécurité humaine, ne l'utilisez pas avant d'avoir lu attentivement ce manuel et d'avoir suivi une formation sur son fonctionnement en toute sécurité.
2. Le contrôleur ne possède aucun composant interne nécessitant un entretien ou une réparation, n'essayez donc pas de démonter ou de réparer le contrôleur.
3. Installez le contrôleur à l'intérieur et évitez l'exposition des composants

et l'intrusion d'eau.

1. Pendant le fonctionnement, le radiateur peut atteindre une température très élevée, installez donc le contrôleur dans un endroit avec de bonnes conditions de ventilation.
2. Il est recommandé d'installer un fusible ou un disjoncteur à l'extérieur du contrôleur.
3. Avant d'installer et de câbler le contrôleur, assurez-vous de déconnecter le réseau photovoltaïque et le fusible ou le disjoncteur à proximité des bornes de la batterie.
4. Après l'installation, vérifiez si toutes les connexions sont solides et fiables afin d'éviter des connexions desserrées qui peuvent donner lieu à des dangers causés par l'accumulation de chaleur.

Attention : signifie que l'opération en question est dangereuse et que vous devez vous préparer correctement avant de procéder.

⚠️ Remarque : signifie que l'opération en question peut causer des dommages.

Conseils : signifie un conseil ou une instruction pour l'opérateur.

Table des matières

1. Présentation du produit ....05
2. Installation du produit ....13
3. Fonctionnement et affichage du produit....19
4. Protection du produit et maintenance du système....25
5. Paramètres techniques....30

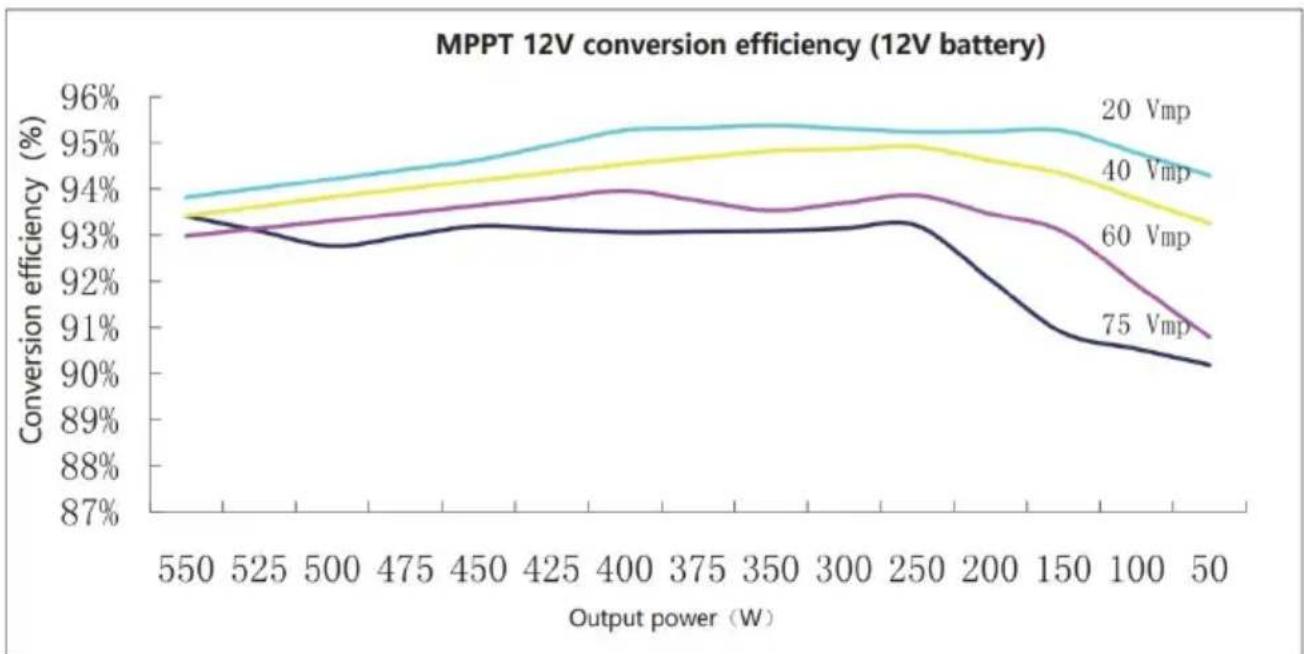

6. Courbe d'efficacité de conversion....32
7. Dimensions du produit....33
8. Fonction de contrôle de l'application 34

- Ce produit peut surveiller en permanence la puissance de production du panneau solaire et suivre les valeurs de tension et de courant plus élevées (VI) en temps réel, permettant au système de charge batterie à puissance maximale. Il est conçu pour être utilisé dans des systèmes photovoltaïques solaires hors réseau pour coordonner le fonctionnement du panneau solaire, de la batterie et de la charge, fonctionnant comme unité de contrôle principale dans les systèmes photovoltaïques hors réseau.

- Ce produit dispose d'un écran LCD qui peut afficher dynamiquement l'état de fonctionnement, les paramètres de fonctionnement, les journaux du contrôleur, les paramètres de contrôle, etc. Les utilisateurs peuvent

facilement vérifier les paramètres à l'aide des touches, et modifier les paramètres de contrôle pour répondre aux différentes exigences du système.

• Le contrôleur utilise le protocole de communication Modbus standard permettant aux utilisateurs de vérifier et de modifier facilement les paramètres du système par eux-mêmes. En outre, en fournissant un logiciel de surveillance gratuit, nous offrons aux utilisateurs le maximum de commodité pour satisfaire leurs divers besoins en matière de surveillance à distance.
• Avec des fonctions complètes d'auto-détection des défauts électroniques et de puissantes fonctions de protection électronique intégrées au contrôleur, les dommages aux composants causés par des erreurs d'installation ou des défaillances du système peuvent être évités dans toute la mesure du possible.

• Grâce à la technologie avancée de suivi à double pic ou à pics multiples, lorsque le panneau solaire est à l'ombre ou qu'une partie du panneau tombe en panne, ce qui entraîne plusieurs pics sur la courbe IV, le contrôleur est toujours en mesure de suivre avec précision le point de puissance maximale.
• Un algorithme intégré de suivi du point de puissance maximale peut améliorer considérablement l'efficacité d'utilisation de l'énergie des systèmes photovoltaïques et augmenter l'efficacité de charge de 15 à 20 % par rapport à la méthode PWM conventionnelle.
• Une combinaison de plusieurs algorithmes de suivi permet un suivi précis du point de fonctionnement optimal sur la courbe IV dans un temps extrêmement court.
• Le produit bénéficie d'une efficacité de suivi MPPT optimale allant jusqu'à 99,9 %.
• Les technologies avancées d'alimentation numérique augmentent l'efficacité de conversion énergétique du circuit jusqu'à 98 %.

- Des options de programme de charge sont disponibles pour différents types de batteries, notamment les batteries au gel, les batteries scellées, les batteries ouvertes, les batteries au lithium, etc.

- Le contrôleur dispose d'un mode de charge à courant limité. Lorsque la puissance du panneau solaire dépasse un certain niveau et que le courant de charge est supérieur au courant nominal, le contrôleur réduit automatiquement la puissance de charge et ramène le courant de charge au niveau nominal.

- Le démarrage instantané à courant élevé des charges capacitives est pris en charge.

- La reconnaissance automatique de la tension de la batterie est prise en charge.

- Des indicateurs de défaut à LED et un écran LCD pouvant afficher des informations sur les anomalies aident les utilisateurs à identifier rapidement les défauts du système.

- La fonction de stockage des données historiques est disponible et les données peuvent être stockées jusqu'à un an.

- Le contrôleur est équipé d'un écran LCD avec lequel les utilisateurs peuvent non seulement vérifier les données de fonctionnement et le statut de l'appareil, mais également modifier les paramètres du contrôleur.

- Le contrôleur prend en charge le protocole Modbus standard, répondant aux besoins de communication de diverses occasions.

- Le contrôleur utilise un mécanisme de protection contre la surchauffe intégré. Lorsque la température dépasse la valeur définie, le courant de charge diminue de manière linéaire par rapport à la température afin de limiter l'augmentation de la température du contrôleur, empêchant ainsi efficacement le contrôleur d'être endommagé par surchauffe.

- Doté d'une fonction de compensation de température, le contrôleur peut ajuster automatiquement les paramètres de charge et de décharge afin de prolonger la durée de vie de la batterie.

● Protection contre la foudre TVS.

Fig. 1-1 Apparence du produit et interfaces

Non.	Article	Non.	Article
1	Indicateur de charge	10	Interface "+" de la batterie
2	Indicateur de batterie	11	Interface de batterie "-"
3	Indicateur de charge	@	Charger l'interface "+"
4	Indicateur d'anomalie	13	Charger l'interface "-"
5	Écran LCD	14	Interface d'échantillonnage de température externe
6	Touches de fonctionnement	15	Interface de communication RS232/RS485
7	Trou d'installation
8	Interface "+" du pannea solaire
9	Interface "-" du pannea solaire

1.4 Introduction à la technologie de suivi du point de puissance maximale

Le suivi du point de puissance maximale (MPPT) est une technologie de charge avancée qui permet au panneau solaire de produire plus d'énergie en ajustant l'état de fonctionnement du module électrique. En raison de la non-linéarité des panneaux solaires, il existe un point de production d'énergie maximale (point de puissance maximale) sur leurs courbes. Incapables de se verrouiller en permanence sur ce point pour charger la batterie, les contrôleurs conventionnels (utilisant des technologies de commutation et de charge PWM) ne peuvent pas obtenir la majeure partie de l'énergie provenant du panneau solaire. Mais un contrôleur de charge solaire doté de la technologie MPPT peut suivre en permanence le point de puissance maximale des panneaux afin d'obtenir la quantité maximale d'énergie pour charger la batterie.

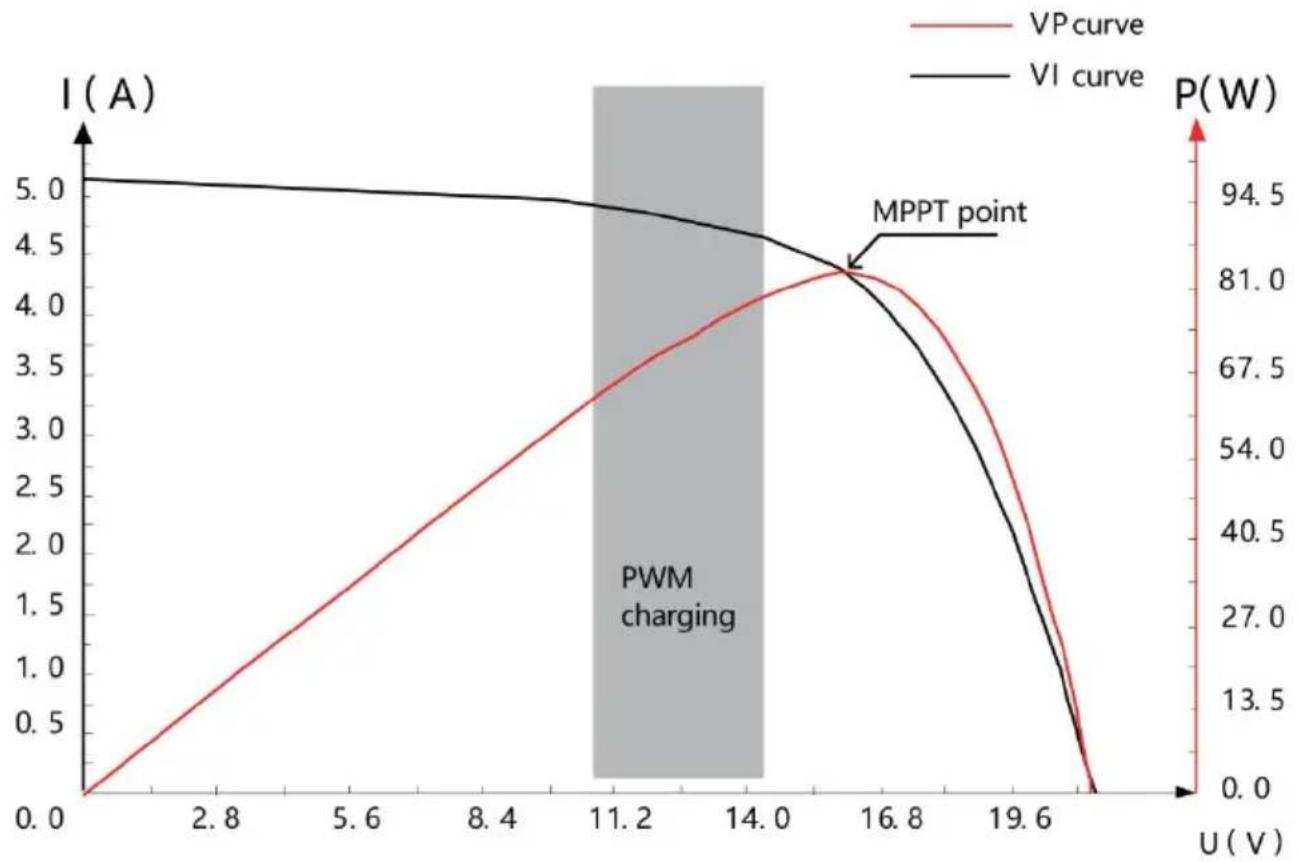

Prenons l'exemple d'un système 12 V. Comme la tension de crête du panneau solaire (Vpp) est d'environ 17 V tandis que la tension de la batterie est d'environ 12 V, lors de la charge avec un contrôleur conventionnel, la tension du panneau solaire restera à environ 12 V, ne parvenant pas à fournir la puissance maximale. Cependant, le contrôleur MPPT peut surmonter le problème en ajustant la tension et le courant d'entrée du panneau solaire en temps réel, réalisant ainsi une puissance d'entrée maximale.

Par rapport aux contrôleurs PWM classiques, le contrôleur MPPT peut exploiter au maximum la puissance maximale du panneau solaire et fournir un courant de charge plus important. En général, ce dernier peut augmenter le taux d'utilisation de l'énergie de 15 à 20 % par rapport au premier.

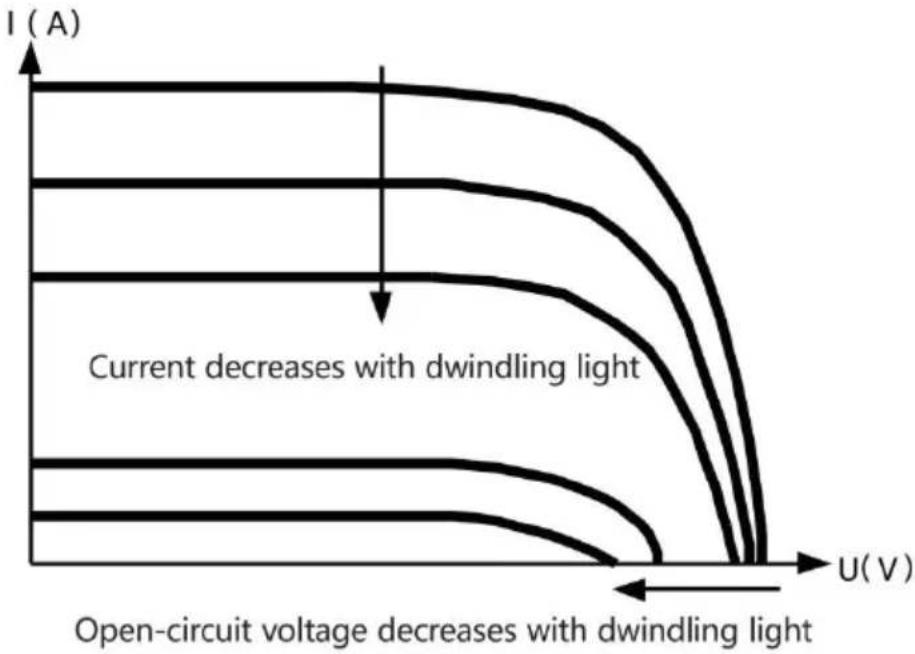

Pendant ce temps, en raison des changements de température ambiante et des conditions d'éclairage, le point de puissance maximale varie fréquemment, et notre contrôleur MPPT peut ajuster les paramètres en fonction des conditions environnementales en temps réel, de manière à toujours maintenir le système proche du point de fonctionnement maximal. L'ensemble du processus est entièrement automatique sans intervention humaine.

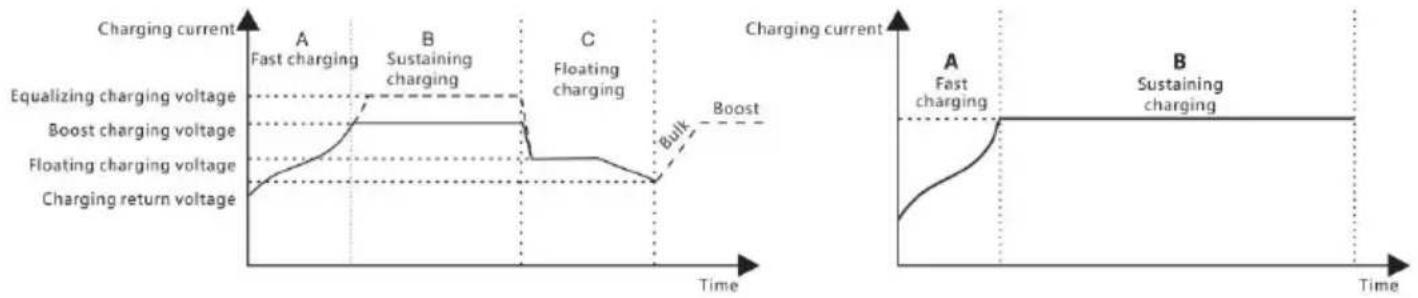

En tant qu'étape de charge, le MPPT ne peut pas être utilisé seul. Il est généralement nécessaire de combiner la charge de suralimentation, la charge flottante, la charge d'égalisation et d'autres méthodes de charge pour terminer le processus de charge de la batterie. Un processus de charge complet comprend : la charge rapide, la charge de maintien et la charge flottante. La courbe de charge est illustrée ci-dessous :

Lors de la phase de charge rapide, comme la tension de la batterie n'a pas encore atteint la valeur définie de tension maximale (c'est-à-dire la tension d'égalisation/de suralimentation), le contrôleur effectue une charge MPPT sur la batterie avec la puissance solaire maximale. Lorsque la tension de la batterie atteint la valeur prédéfinie, la charge à tension constante commence.

b) Maintien de la charge

Lorsque la tension de la batterie atteint la valeur définie pour la tension de maintien, le contrôleur effectuera une charge à tension constante. Ce processus n'inclut plus la charge MPPT et le courant de charge diminue progressivement avec le temps. La charge de maintien se déroule en étapes, à savoir la charge d'égalisation et la charge de suralimentation.

Les deux étapes sont réalisées sans répétition, la charge d'égalisation étant démarrée une fois tous les 30 jours.

Charge d'appoint

Par défaut, la charge rapide dure généralement 2 heures, mais les utilisateurs peuvent ajuster les valeurs prédéfinies de durée et le point de tension de la charge rapide en fonction des besoins réels. Lorsque la durée atteint la valeur définie, le système passe alors en charge flottante.

Charge d'égalisation

Attention : risque d'explosion !

Lors de la charge d'égalisation, une batterie plomb-acide ouverte peut produire un gaz explosif, c'est pourquoi la chambre de la batterie doit avoir de bonnes conditions de ventilation.

Attention : risque de dommages matériels !

L'égalisation de la charge peut augmenter la tension de la batterie à un niveau qui peut endommager les charges CC sensibles. Vérifiez et assurez-vous que les tensions d'entrée autorisées de toutes les charges du système sont supérieures à la valeur définie pour la batterie. Charge d'égalisation.

Attention : risque de dommages matériels !

Une surcharge ou une production de gaz excessive peut endommager les plaques de la batterie et provoquer l'entartrage des matériaux actifs des plaques de la batterie. Une charge d'égalisation à un niveau trop élevé pendant une période trop longue peut provoquer des dommages. Lisez attentivement les exigences réelles de la batterie déployée dans le système.

Certains types de batteries bénéficient d'une charge d'égalisation régulière qui peut remuer l'électrolyte, équilibrer la tension de la batterie et terminer la réaction électrochimique. La charge d'égalisation augmente la tension de la batterie à un niveau supérieur à la tension d'alimentation standard, gazéifie l'électrolyte de la batterie. Si le contrôleur oriente ensuite automatiquement la batterie vers la charge d'égalisation, la durée de

charge est de 120 minutes (par défaut). Afin d'éviter une production excessive de gaz ou une surchauffe de la batterie, la charge d'égalisation et la charge de suralimentation ne se répéteront pas dans un cycle de charge complet.

Note :

1) Lorsque, en raison de l'environnement d'installation ou des charges de travail, le système ne peut pas stabiliser en continu la tension de la batterie à un niveau constant, le contrôleur lance un processus de temporisation de 3 heures après que la tension de la batterie a atteint la valeur définie ; le système passe automatiquement à la charge d'égalisation. 2) Si aucun calibrage n'a été effectué sur l'horloge du contrôleur, le contrôleur effectuera une charge d'égalisation régulièrement en fonction de son horloge interne.

▶ Charge flottante

Une fois la phase de charge de maintien terminée, le contrôleur passe en charge flottante, dans laquelle le contrôleur abaisse la tension de la batterie en diminuant le courant de charge et maintient la tension de la batterie à la valeur définie de la tension de charge flottante. Dans le processus de charge flottante, une charge très légère est effectuée pour que la batterie la maintienne à l'état complet. À ce stade, les charges peuvent accéder à presque toute l'énergie solaire. Si les charges consomment plus d'énergie que ce que le panneau solaire peut fournir, le contrôleur ne pourra pas maintenir la tension de la batterie au stade de charge flottante. Lorsque la tension de la batterie chute à la valeur définie pour revenir à la charge accélérée, le système quitte la charge flottante et revient en charge rapide.

- Soyez très prudent lors de l'installation de la batterie. Pour les batteries plomb-acide ouvertes, portez des lunettes de protection

pendant l'installation et, en cas de contact avec l'acide de la batterie, rincez immédiatement à l'eau.

- Afin d'éviter tout court-circuit de la batterie, aucun objet métallique ne doit être placé à proximité de la batterie.

- Du gaz acide peut être généré pendant la charge de la batterie, assurez-vous donc que l'environnement ambiant est bien ventilé.

- Gardez la batterie à l'écart des étincelles, car elle peut produire du gaz inflammable.

- Lors de l'installation de la batterie à l'extérieur, prenez des mesures suffisantes pour protéger la batterie de la lumière directe du soleil et de l'intrusion d'eau de pluie.

- Des connexions desserrées ou des fils corrodés peuvent provoquer une production de chaleur excessive qui peut faire fondre davantage l'isolation du fil. Les câbles électriques peuvent se déposer et brûler les matériaux environnants, voire provoquer un incendie. Veillez donc à ce que toutes les connexions soient bien serrées. Il est préférable de fixer correctement les câbles avec des attaches et, lorsqu'il est nécessaire de déplacer des objets, d'éviter que les câbles ne se balancent afin d'éviter que les connexions ne se desserrent.

- Lors de la connexion du système, la tension de la borne de sortie peut dépasser la limite supérieure pour la sécurité humaine. Si une opération doit être effectuée, veillez à utiliser des outils isolants et garder les mains sèches.

- Les bornes de câblage du contrôleur peuvent être connectées à une seule batterie ou à un pack de batteries. Les descriptions suivantes dans ce manuel s'appliquent aux systèmes utilisant soit une seule batterie, soit un pack de batteries.

- Suivez les conseils de sécurité donnés par le fabricant de la batterie.

- Lors de la sélection des fils de connexion pour le système, respectez le critère selon lequel la densité de courant ne doit pas être supérieure à 4 A/mm².

- Connectez la borne de terre du contrôleur à la terre.

2.2 Spécifications de câblage

Les méthodes de câblage et d'installation doivent être conformes aux spécifications électriques nationales et locales. Les spécifications de câblage de la batterie et des charges doivent être sélectionnées en fonction des courants nominaux. Consultez le tableau suivant pour connaître les spécifications de câblage :

Modèles	Charge nominale actuel	Décharge nominale actuel	Fil de batteri diamètre (mm 2 )	Fil de charge diamètre (mm 2 )
ML2420	20A	20A	5 mm 2	5 mm 2

2.3 Installation et câblage

Attention : risque d'explosion ! N'installez jamais le contrôleur dans un endroit où des gaz explosifs peuvent s'accumuler.

Ne pas installer le contrôleur et une batterie ouverte dans le même local ! Le contrôleur ne doit pas non plus être installé dans un espace où le gaz de la batterie pourrait s'accumuler.

Attention : danger de haute tension ! Les installations photovoltaïques

peuvent produire une tension en circuit ouvert très élevée. Ouvrez le disjoncteur ou le fusible avant le câblage et soyez très prudent pendant le processus de câblage.

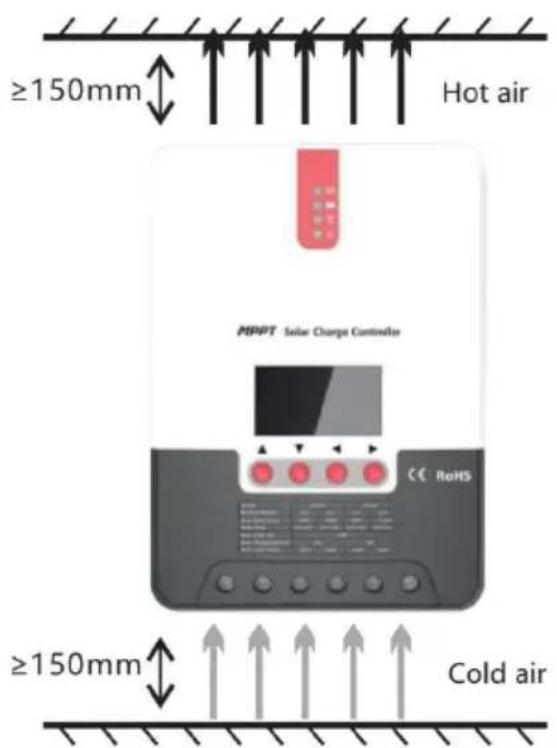

Remarque : lors de l'installation du contrôleur, assurez-vous que le radiateur du contrôleur circule suffisamment d'air. Laissez au moins 150 mm d'espace libre au-dessus et en dessous du contrôleur afin de garantir une convection naturelle pour la dissipation

de la chaleur. Si le contrôleur est installé dans un boîtier fermé, assurez-vous que le boîtier assure une dissipation de chaleur fiable.

Étape 1 : choisir le site d'installation

N'installez pas le contrôleur dans un endroit exposé à la lumière directe du soleil, à des températures élevées ou à des infiltrations d'eau, et assurez-vous que l'environnement ambiant est bien ventilé.

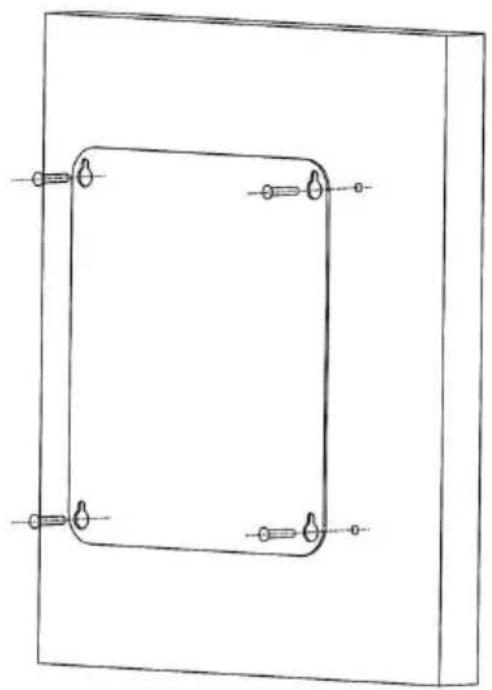

Étape 2 : placez d'abord la plaque de guidage d'installation dans la position appropriée, utilisez un marqueur pour marquer les points de montage, puis percez 4 trous de montage aux 4 points marqués et installez les vis.

Étape 3 : réparer le contrôleur

Dirigez les trous de fixation du contrôleur vers les vis insérées à l'étape précédente et montez le contrôleur.

Retirez d'abord les deux vis du contrôleur, puis commencez l'opération de câblage. Afin de garantir la sécurité de l'installation, nous recommandons l'ordre de câblage suivant ; cependant, vous pouvez choisir de ne pas suivre cet ordre et aucun dommage ne sera causé au contrôleur.

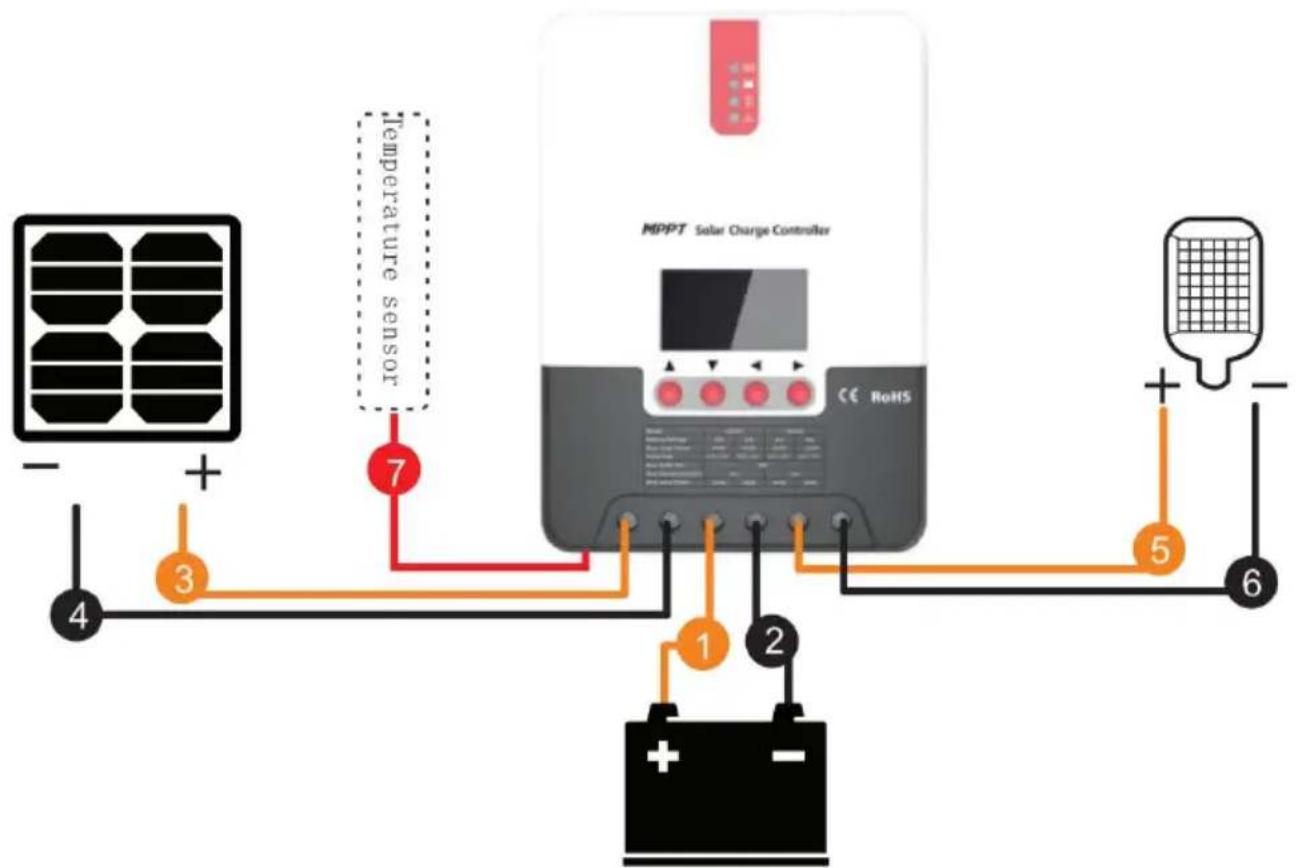

① Connexion à une interface d'échantillonnage de température externe ② Connexion du câble de communication ③ Connexion du câble d'alimentation

Attention : risque de décharge électrique ! Nous recommandons

fortement de connecter des fusibles ou des disjoncteurs côté panneau photovoltaïque, côté charge et côté batterie afin d'éviter tout risque de décharge électrique pendant le câblage ou toute opération défectueuse. Assurez-vous que les fusibles et les disjoncteurs sont ouverts avant le câblage.

Attention : risque de haute tension ! Les panneaux photovoltaïques

peuvent produire une tension à vide très élevée. Ouvrez le disjoncteur ou le fusible avant de procéder au câblage et soyez très prudent pendant le processus de câblage.

Attention : risque d'explosion ! Si les bornes positives et négatives de la batterie ou les câbles qui se connectent aux deux bornes sont court-circuités, un incendie ou une explosion se produit. Soyez toujours prudent lors de l'utilisation. Connectez d'abord la batterie, puis la charge, enfin le panneau solaire. Lors du câblage, suivez l'ordre du « + » puis « - ».

④ Allumer

Après avoir connecté tous les câbles d'alimentation de manière solide et fiable, vérifiez à nouveau si le câblage est correct et si les pôles positif et négatif sont connectés en sens inverse. Après avoir confirmé qu'il n'y a aucun défaut, fermez d'abord le fusible ou le disjoncteur de la batterie, vérifiez si les voyants LED s'allument et si l'écran LCD affiche des informations. Si l'écran LCD n'affiche pas d'informations, ouvrez immédiatement le fusible ou le disjoncteur et revérifiez si toutes les connexions sont correctement effectuées.

Si la batterie fonctionne normalement, connectez le panneau solaire. Si la lumière du soleil est suffisamment intense, le voyant de charge du contrôleur s'allume ou clignote et commence à charger la batterie.

Après avoir connecté avec succès la batterie et le panneau photovoltaïque, fermez enfin le fusible ou le disjoncteur de la charge, puis vous pourrez tester manuellement si la charge peut être normalement allumée et éteinte. Pour plus de détails, reportez-vous aux informations sur les modes de fonctionnement et les opérations de charge.

Avertissement : lorsque le contrôleur est dans un état de charge normal, la déconnexion de la batterie aura un effet négatif sur les charges CC et, dans les cas extrêmes, les charges peuvent être endommagées.

Attention : dans les 10 minutes suivant le contrôleur arrête la chaîne, si les pôles de la batterie sont connectés à l'envers, les composants internes du contrôleur peuvent être endommagés.

Note :

1) Le fusible ou le disjoncteur de la batterie doit être installé aussi près que possible de la batterie, et il est recommandé que la distance d'installation ne dépasse pas 150 mm. 2) Si aucun capteur de température à distance n'est connecté au contrôleur, la valeur de température de la batterie restera à 25 °C. 3) Si un onduleur est déployé dans le système, connectez directement l'onduleur à la batterie, ne le connectez pas aux bornes de charge du contrôleur.

		PV tableauindicateur	Indiquant le contrôleur actuel chargement mode .
		BATTE indicateur	Indiquant le batterie actuel État .
		CHARGERindicateur	Indiquant le charges ' On / Off et État .
		ERREURindicateur	Indiquant si le contrôleur est fonctionnement normalement .

Indicateur de parc photovoltaïque :

Non.	ÉTAT DE CHARGE		État de l'indicateur	État de chargé
1		BULK	Reste sur	Chargement MPPT
2		ACCEPTANCE	Clignotement lent(un cycle de 2 s avec des p marche/arrêt d'une durée de 1 chacune)	Charge d'appoint
3		FLOAT	Clignotant simple(un cycle de 2 s avec des t d'allumage et d'extinction d'une	Charge flottante

		durée respective de 0 1 s et
4	EQUALIZE	Clignotement rapide(un cycle de 0,2 s avec des marche/arrêt d'une durée de 0,chacune)	Charge d'égalisation
5	CURRENT-LIMITED	Double clignotant(un cycle de 2 s avec allumé 0,1 s, éteint pendant 0,1 s, all nouveau pendant 0,1 s et étei nouveau pendant 1,7 s)	Courant limité chargement
6		Désactivé	Pas de charge

Indicateur BAT :

Indicateur État	Batterie État
Constant sur	Normale batterie tension
Lent clignotant ( un faire du vélo de 2 s avec sur désactivé chaque durable pendant 1 s )	Batterie sur - déchargé
Rapide clignotant ( un faire du vélo de 0,2 s avec désactivé chaque durable pendant 0,1 s )	Batterie surtension

Indicateur de charge :

État de l'indicateur	État de charge
Désactivé	Charge éteinte
Clignotement rapide (un cycle de 0,2 s avec des allumages et extinctions d'une durée de 0,1 s cha	Charge surchargée/court-circuitée
Reste sur	La charge fonctionne normaleme

Indicateur d'erreur :

État de l'indicateur	Indication d'anomalie
Désactivé	Système fonctionnant normalement
Reste sur	Dysfonctionnement du système

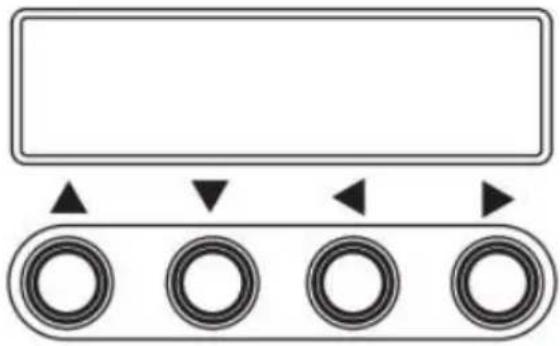

3.2 Opération des touches

	Enhaut	Page précédente ; augmenter la valeur du paradans le réglage
	Versle bas	Page suivante ; diminuer la valeur du paramèrle réglage
	Retour	Revenir au menu précédent (quitter sans enregis
	Ensemble	Entrer dans le sous-menu ; définir/enregistrerAllumer/éteindre les charges (en mode manuel)

Lors du démarrage, les 4 voyants clignotent d'abord successivement, après auto-inspection, l'écran LCD démarre et affiche le niveau de tension de la batterie qui sera soit une tension fixe sélectionnée par l'utilisateur, soit une tension reconnue automatiquement.

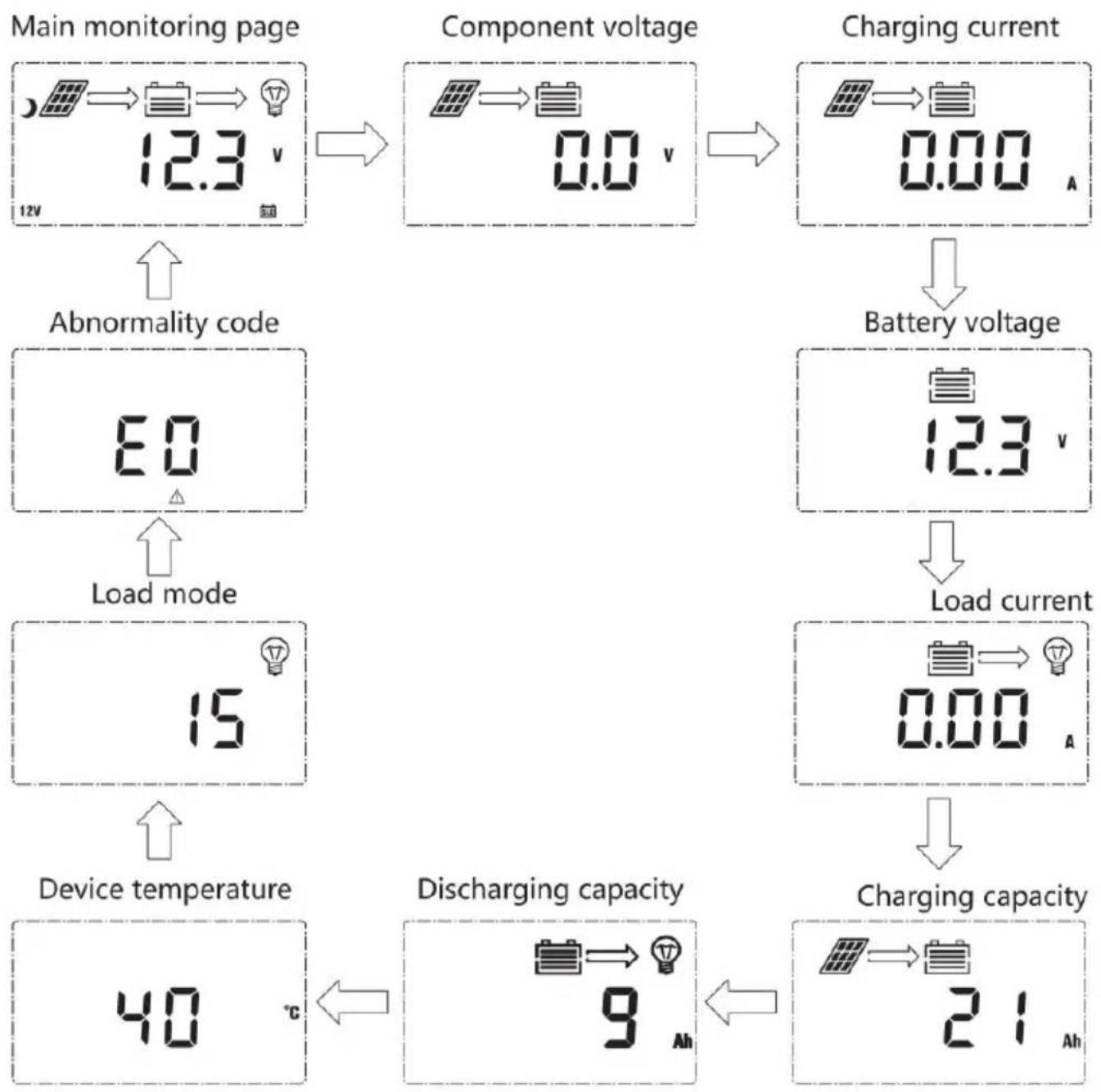

3.3.2 Interface principale

3.4 Interface de réglage du mode de charge

3.4.1 Présentation des modes de chargement

Ce contrôleur dispose de 5 modes de fonctionnement de charge qui sont décrits ci-dessous :

Non.	Mode	Descriptions
0	Contrôle de la lumière unique(allumé la nuit et éteint jour)	Lorsqu'il n'y a pas de lumière solaire, la tension du pa solaire est inférieure à la tension de contrôle de la lur après un certain temps, le contrôleur allume la charge la lumière du soleil apparaît, la tension du panneau so devient supérieure à la tension de contrôle de la lumière après un certain temps, le contrôleur éteint la charge.
1 à 14	Contrôle de la lumière + contrôle du temps de 1 heures	En l'absence de lumière solaire, la tension du panneau est inférieure à la tension de commande de la lumière un certain temps, le contrôleur allume la charge. La ch s'éteint après avoir fonctionné pendant une période préd
15	Mode manuel	Dans ce mode, l'utilisateur peut allumer ou éteindre la l' aide des touches, qu'il fasse jour ou nuit. Ce mode pour certaines charges à usage spécifique et est égalet utilisé dans le processus de débogage.
16	Mode débogage	Utilisé pour le débogage du système. Avec des signaux lumineux, la charge est coupée ; sans signaux lumineux charge est allumée. Ce mode permet de vérifier rapider l'exactitude de l'installation du système pendant le débog l'installation.
17	Mode normal activé	La charge sous tension continue de produire de l'électri mode convient aux charges qui nécessitent une alimenta électrique 24 heures sur 24.

3.4.2 Réglage du mode de charge

Les utilisateurs peuvent ajuster eux-mêmes le mode de chargement selon leurs besoins, et le mode par défaut est le mode débogage (voir « Présentation des modes de chargement »). La méthode de réglage des modes de chargement est la suivante :

Sous n'importe quelle interface autre que les modes de chargement, appuyez et maintenez la touche Set pour accéder à l'interface de réglage des paramètres.

Après avoir accédé à l'interface de configuration, appuyez sur la touche Set pour changer de menu de configuration, puis appuyez sur la touche Haut ou Bas pour augmenter ou diminuer la valeur du paramètre dans le menu. Appuyez ensuite sur la touche Retour pour quitter (sans enregistrer le réglage du paramètre) ou maintenez la touche Set enfoncée pour enregistrer le réglage et quitter.

Remarque : après le réglage de la tension du système, l'alimentation

électrique doit être coupée puis rétablie, sinon le système peut fonctionner

sous une tension système anormale.

Le contrôleur permet aux utilisateurs de personnaliser les paramètres en fonction des conditions réelles, mais le réglage des paramètres doit être effectué sous la direction d'un professionnel, sinon des réglages de paramètres erronés peuvent empêcher le système de fonctionner normalement. Pour plus de détails sur les réglages des paramètres, voir le tableau 3.

Tableau de référence croisée des paramètres
Non.	Article affiché	Description	Plage de paramètres	Paramètre pa défaut
1	TYPE DE CHAUVE-SOURIS	Type de batterie	Utilisateur/inondée/scellée/ge I	Scellé
2	VOLT DE SY	Tension du système	12V/24V	AUTO
3	ÉGALISATION CHG	Égalisation de la tension d charge	9,0 ~ 17,0 V	14,6 V
4	BOOST CHG	Augmenter la tension de charge	9,0 ~ 17,0 V	14,4 V
5	CHG À FLOTTEUR	Tension de charge flottante	9,0 ~ 17,0 V	13,8 V
6	RECT FAIBLE VOLUME	Tension de récupération ap décharge excessive	9,0 ~ 17,0 V	12,6 V
7	DISQUE À FAIBLE VOLUME	Tension de décharge excessive	9,0 ~ 17,0 V	11,0 V

4. PROTECTION DU PRODUIT ET MAINTENANCE DU SYSTÈME

4.1 Protections

▶ Protection imperméabilisante : indice de protection IP32. ▶ Protection limitée de la puissance d'entrée.

Lorsque la puissance du panneau solaire est supérieure à la valeur nominale, le contrôleur limitera la puissance du panneau solaire dans la plage de puissance nominale pour éviter tout dommage dû à une surintensité, et le contrôleur entrera dans la charge de limitation de courant.

➢ Protection contre l'inversion de polarité de la batterie

Si la polarité de la batterie est inversée, le système ne fonctionnera pas mais le contrôleur ne brûlera pas.

La tension d'entrée PV est trop élevée

Si la tension à l'entrée du panneau photovoltaïque est trop élevée, le contrôleur coupe automatiquement l'entrée photovoltaïque.

▶ Protection contre les courts-circuits à l'entrée PV

Si la tension à l'extrémité d'entrée du panneau photovoltaïque est court-circuitée, le contrôleur arrêtera la charge ; une fois le court-circuit supprimé, la charge reprendra automatiquement.

➢ Protection contre l'inversion de polarité de l'entrée PV

Lorsque la polarité du réseau PV est inversée, le contrôleur ne sera pas endommagé et le fonctionnement normal continuera une fois l'erreur de câblage corrigée.

▶ Protection de charge inversée de nuit : empêche la décharge de la batterie grâce au panneau solaire la nuit. ▶ Protection contre la foudre TVS. ▶ Protection contre la surchauffe.

Lorsque la température du contrôleur dépasse la valeur définie, il diminue la puissance de charge ou arrête la charge.

Voir le schéma suivant :

4.2 Maintenance du système

• Afin de maintenir les meilleures performances à long terme du contrôleur, il est recommandé d'effectuer des inspections deux fois par an.
• Assurez-vous que le flux d'air autour du contrôleur n'est pas obstrué ; retirez toute saleté ou débris du dissipateur thermique.
• Vérifiez si les couches isolantes de tous les fils exposés sont endommagées en raison de l'exposition au soleil, du frottement avec d'autres objets à proximité, de la pourriture sèche, de la destruction d'insectes ou de rongeurs, etc. Si tel est le cas, il est nécessaire de réparer ou de remplacer le fil.
• Vérifiez si les indicateurs sont cohérents avec le fonctionnement de l'appareil. Veuillez prendre des mesures correctives en cas de dysfonctionnement ou d'indication d'erreur si nécessaire.
• Vérifiez toutes les bornes de câblage pour détecter toute trace de corrosion, de dommages à l'isolation, de signes de température élevée ou de brûlure/décoloration, et serrez fermement les vis des bornes.
• Vérifiez la saleté, les nids d'insectes et la corrosion et nettoyez si nécessaire.
• Si le parafoudre est défaillant, remplacez-le à temps pour protéger le contrôleur et les autres appareils de l'utilisateur contre les dommages causés par la foudre. Veuillez prendre des mesures correctives en cas de dysfonctionnement ou d'indication d'erreur si nécessaire.

Attention : risque de choc électrique ! Avant d'effectuer les contrôles ou opérations ci-dessus, assurez-vous toujours que toutes les alimentations du régulateur ont été coupées !

Erreur	Description	Action du contrôle	État de l'indicateur
E0	Normale	-	Indication LED
E1	Décharge excessiv	Éteindre la charge	L'indicateur BAT clignote lentement, l'indicateURERROR est allumé en continu
E2	Surtension de la batterie	Désactiver la charge	L'indicateur BAT clignote rapidement,l'indicateur ERROR est allumé en continu
E3	Avertissement de sous-tension	Indication du niveau de batterie	L'indicateur ERROR est allumé en continu
E4	Court-circuit de charge	Éteindre la charge	L'indicateur de CHARGE clignote rapidemel'indicateur d'ERREUR est allumé en conti
E5	Surintensité de charge	Retard pour éteindre la charge	L'indicateur de CHARGE clignote rapidemel'indicateur d'ERREUR est allumé en conti
E6	Surchauffe de l'appareil	Fonctionner avec un puissance réduite	L'indicateur ERROR est allumé en continu
E7	Surchauffe de la batterie	Désactiver la charge	L'indicateur ERROR est allumé en continu
E8	La puissance des panneaux solaires est trop importante	Charge avec couran limité	L'indicateur ERROR est allumé en continu
E10	Surtension du panneau solaire	Désactiver la charge	L'indicateur ERROR est allumé en continu
E13	Inversion de polar du panneau solair	Désactiver la charge	L'indicateur ERROR est allumé en continu

Erreur	Description	Action du contrôleur	État de l'indicateur
E15	Batterie non connectée ou protection d'alimentation de batteri au lithium	1. Lorsque la batterie au lith remplit les conditions de cha elle active la charge2. Batterie au plomb-acide, lorsque la batterie n'est pas détectée, elle désactive la charge, lorsque la batterie es détectée, elle reprendra automatiquement la charge	L'indicateur ERROR est allumé en continu
E16	Surchauffe de la batter (E7 et E16 sont différé dans la mesure où la charge et la déchargedes températures de protection de limite supérieure distinctes)	Éteindre la charge	L'indicateur ERROR est allumé en continu
E18	Protection contre les surintensités BMS	Désactiver la charge	L'indicateur ERROR est allumé en continu

5. PARAMÈTRES TECHNIQUES

5.1 Paramètres électriques

Paramètre	Valeur
Modèle	ML2420
Tension du système	12V/24V Auto
Perte à vide	0,7 W à 1,2 W
Tension de la batterie	9V à 35V
Tension d'entrée solair max.	100 V (25 °C) ; 90 V (-25 °C)
Tension max. du poin d'alimentation	Tension de la batterie +2V à 75V
Courant de charge nominal	20A
Courant de charge nominal	20A
Charge capacitive max capacité	10000uF
Puissance d'entrée ma du système photovoltaïque	260 W / 12V520 W / 24V
Efficacité de conversio	≤98%
Efficacité du suivi MP	>99%
Température	- 3 mv/°C / 2V (par défaut)
Température de fonctionnement	- 35 °C à 45 °C
Degré de protection	IP32
Poids	1,4 kg
Méthode de communication	RS232 / RS485
Altitude	≤ 3000 m
Dimensions du produit	210 x 151 x 59,5 mm

5.2 Paramètres par défaut du type de batterie

Tableau comparatif des paramètres pour chaque type de batterie
Réglage de la tension du type batterie	Batterie plomb-acide scellée Batterie	Batterie plomb-acide gélifiée	Plomb-acide ouvert Batterie	Batterie au lithium	Utilisateur (défini p l'utilisateur)
Surtension Tension de déconnexion	16,0 V	16,0 V	16,0 V		9 à 17 V
Tension d'égalisation	14,6 V		14,8 V		9 à 17 V
Augmenter la tension	14,4 V	14,2 V	14,6 V	14,4 V	9 à 17 V
Tension flottante	13,8 V	13,8 V	13,8 V		9 à 17 V
Stimuler la restauration Tension	13,2 V	13,2 V	13,2 V		9 à 17 V
Déconnexion basse tension Rétabissement de la tension	12,6 V	12,6 V	12,6 V	12,6 V	9 à 17 V
Sous-tension Tension alarmant	12,0 V	12,0 V	12,0 V		9 à 17 V
Basse tension Tension de déconnexion	11,1 V	11,1 V	11,1 V	11,1 V	9 à 17 V
Limite de décharge Tension	10,6 V	10,6 V	10,6 V		9 à 17 V
Décharge excessive Temps de retard	5s	5s	5s		1 à 30 s
Durée d'égalisation	120 min		120 min		0 à 600 minutes
Intervalle de charge d'égalisation	30 jours	0Jour	30 jours		0~ 250D (0 fait référence à la fonction de charge d'égalisation rapprochée)
Durée de l'augmentation	120 min	120 min	120 min		10 à 600 minute

Lors de la sélection de l'utilisateur, le type de batterie doit être personnalisé et, dans ce cas, les paramètres de tension système par défaut sont cohérents avec ceux de la batterie plomb-acide scellée. Lors de la modification des paramètres de charge et de décharge de la batterie, la règle suivante doit être respectée :

- Tension de coupure de surtension > Tension limite de charge ≥ Tension d'égalisation ≥ Tension de suralimentation ≥ Tension de charge flottante > Tension de retour de suralimentation ;

• Tension de coupure de surtension > Tension de retour de coupure de surtension ;
• Tension de retour de coupure basse tension > Tension de coupure basse tension ≥ Tension limite de décharge ;
• Tension de retour d'avertissement de sous-tension > Tension d'avertissement de sous-tension ≥ Tension limite de décharge ;
• Tension de retour de suralimentation > Tension de retour de coupure basse tension

6. COURBE DE RENDEMENT DE CONVERSION

6.1 Conversion du système 12V

- Veuillez utiliser votre téléphone portable pour scanner le code QR dans l'image.

• Suivez les instructions pour télécharger le logiciel APP et terminer le suivi.
• Une fois l'installation de l'application terminée, veuillez suivre les instructions pour configurer la connexion. Une fois la connexion réussie, vous pouvez interroger les informations de l'appareil et contrôler l'appareil sur le téléphone mobile.

Adresse : Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREET, ASTV NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd, Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
