Typ produktu	MPPT solarny regulator ładowania
Marka	Vevor
Model	ML2420
Wymiary (dł. x szer. x wys.)	210 x 151 x 59,5 mm
Waga	1,4 kg
Napięcie systemu	12 V / 24 V automatyczne
Prąd znamionowy ładowania	20 A
Maks. napięcie wejściowe PV	100 V (25°C) / 90 V (-25°C)
Maks. moc PV	260 W (12 V) / 520 W (24 V)
Sprawność konwersji	≤ 98%
Sprawność śledzenia MPPT	Do 99,9%
Pobór w stanie jałowym	0,7 W do 1,2 W
Obsługiwane typy akumulatorów	Kwasowo-ołowiowe szczelne, żelowe, otwarte, litowo-jonowe, użytkownika
Wyświetlacz	Ekran LCD + 4 diody LED
Komunikacja	RS232 / RS485 (protokół Modbus)
Funkcje ochronne	Odwrócenie polaryzacji, przepięcie, zwarcie, przegrzanie, ochrona odgromowa TVS
Stopień ochrony IP	IP32
Temperatura pracy	od -35°C do 45°C
Maks. wysokość	3000 m
Zalecana konserwacja	Przegląd dwukrotny w roku, czyszczenie radiatora, sprawdzanie połączeń
Części zamienne	Zalecany bezpiecznik/wyłącznik (nie dołączony)
Gwarancja	Wsparcie techniczne przez www.vevor.com/support

Często zadawane pytania - ML2420 Vevor

Jakie jest maksymalne napięcie panelu słonecznego, które może przyjąć ML2420?

Maksymalne napięcie obwodu otwartego wynosi 100 V w temperaturze 25°C i 90 V w -25°C. Nie przekraczaj tych limitów, aby uniknąć uszkodzenia regulatora.

Jak zainstalować regulator ML2420?

Zainstaluj regulator w dobrze wentylowanym pomieszczeniu, wewnątrz. Postępuj zgodnie z kolejnością podłączania: najpierw akumulator, potem obciążenie, na końcu panel słoneczny. Dla bezpieczeństwa użyj bezpieczników lub wyłączników po każdej stronie.

Jakie typy akumulatorów są kompatybilne?

Regulator obsługuje akumulatory kwasowo-ołowiowe szczelne, żelowe, otwarte, litowo-jonowe oraz tryb użytkownika. Domyślne parametry ładowania są predefiniowane dla każdego typu.

Jak ustawić tryb ładowania?

Naciśnij i przytrzymaj przycisk Set, aby wejść w ustawienia. Użyj przycisków Góra/Dół, aby zmienić parametry, takie jak typ akumulatora, napięcia ładowania itp. Zatwierdź, przytrzymując Set.

Co oznacza ciągłe świecenie wskaźnika błędu ERROR?

Wykryto usterkę systemu. Sprawdź tabelę błędów (E1 do E18) w instrukcji, aby zidentyfikować problem. Na przykład, E1 oznacza nadmierne rozładowanie, E4 zwarcie obciążenia.

Jak podłączyć aplikację monitorującą?

Zeskanuj kod QR w instrukcji, aby pobrać aplikację. Podłącz telefon przez RS232/RS485 i postępuj zgodnie z instrukcjami, aby monitorować dane w czasie rzeczywistym.

Jaka jest różnica między MPPT a klasycznym regulatorem PWM?

MPPT optymalizuje bieżący punkt maksymalnej mocy panelu słonecznego, zwiększając wydajność ładowania o 15 do 20% w porównaniu do PWM. Dostosowuje napięcie i prąd, aby wydobyć maksymalną energię.

Jak konserwować regulator ML2420?

Przeprowadzaj przegląd dwa razy w roku: sprawdź wentylację, wyczyść radiator, dokręć połączenia, obejrzyj kable pod kątem uszkodzeń i w razie potrzeby wymień odgromnik.

Co zrobić, jeśli akumulator jest rozładowany, a regulator nie ładuje?

Sprawdź połączenia, stan bezpiecznika i napięcie panelu słonecznego. Jeśli wyświetla się błąd E15 (akumulator niepodłączony), upewnij się, że akumulator jest prawidłowo podłączony. W przypadku akumulatorów litowych może być aktywowana ochrona BMS.

Jaka jest maksymalna pojemność obciążenia pojemnościowego?

Regulator może obsługiwać obciążenia pojemnościowe do 10000 µF, umożliwiając natychmiastowy rozruch dużych obciążeń bez uszkodzenia urządzenia.

INSTRUKCJA OBSŁUGI ML2420 Vevor

Techniczne wsparcie i certyfikat gwarancji elektronicznej: www.vevor.com/support

SERIA ML DO ŚLEDZENIA PUNKTU

MAKSYMALNEJ MOCY (MPPT)

ML2420 KONTROLER ŁADOWANIA I ROZŁADOWYWANIA ENERGII SŁONECZNEJ

INSTRUKCJA OBSŁUGI

	Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkow powinien uważnie przeczytać instrukcję obsługi.
FC	To urządzenie jest zgodne z częścią 15 przepisów FCC. Jeg działanie podlega następującym dwóm warunkom: (1) To urząd nie może powodować szkodliwych zakłóceń i (2) to urządzeni akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, mogą powodować niepożądane działanie.
	Ten produkt podlega postanowieniom Dyrektywy Europejs 2012/19/WE. Symbol przedstawiający przekreślony kosz r śmieci na kółkach oznacza, że produkt wymaga oddziel zbiórki odpadów w Unii Europejskiej. Dotyczy to produkt wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzu razem ze zwykłymi odpadami domowymi, ale należy je do punktu zbiórki w celu recyklingu urządzeń elektryczne elektronicznych.

Model	ML2420
Napięcie akumulatora	12V/24V
Maksymalne napięcie obwodu otwartego PV	100 V (25°C), 90 V (-25°C)
Prąd ładowania	20A
Maksymalna moc wejściowa F	20A

Drodzy użytkownicy, dziękujemy bardzo za wybranie naszych produktów!

INSTRUKCJE BEZPIECZEŃSTWA

1. Ponieważ ten kontroler działa w warunkach napięć przekraczających górną granicę bezpieczeństwa dla człowieka, nie należy go używać przed dokładnym zapoznaniem się z niniejszą instrukcją i ukończeniem szkolenia dotyczącego bezpiecznej obsługi.
2. Kontroler nie posiada żadnych wewnętrznych podzespołów wymagających konserwacji lub serwisowania, dlatego nie należy podejmować prób jego rozmontowywania lub naprawy.
3. Zainstaluj kontroler wewnątrz pomieszczenia, chroniąc jego podzespoły przed działaniem wody.
4. Podczas pracy grzejnik może nagrzewać się do bardzo wysokiej temperatury, dlatego należy zamontować regulator w miejscu o dobrej wentylacji.
5. Zaleca się zainstalowanie bezpiecznika lub wyłącznika na zewnątrz kontrolera.
6. Przed zainstalowaniem i podłączeniem sterownika należy odłączyć panel fotowoltaiczny oraz bezpiecznik lub wyłącznik znajdujący się w pobliżu zacisków akumulatora.
7. Po zakończeniu montażu należy sprawdzić, czy wszystkie połączenia są solidne i niezawodne, aby uniknąć luźnych połączeń, które mogą stwarzać

zagrożenia spowodowane gromadzeniem się ciepła.

Ostrzeżenie: oznacza, że dana operacja jest niebezpieczna i należy się odpowiednio przygotować przed jej wykonaniem.

Uwaga: oznacza, że dana operacja może spowodować uszkodzenie.

Wskazówki: oznacza poradę lub instrukcję dla operatora.

Spis treści

1. Wprowadzenie do produktu 05
2. Instalacja produktu 13
3. Działanie i wyświetlanie produktu....19
4. Ochrona produktu i konserwacja systemu....25
5. Parametry techniczne....30

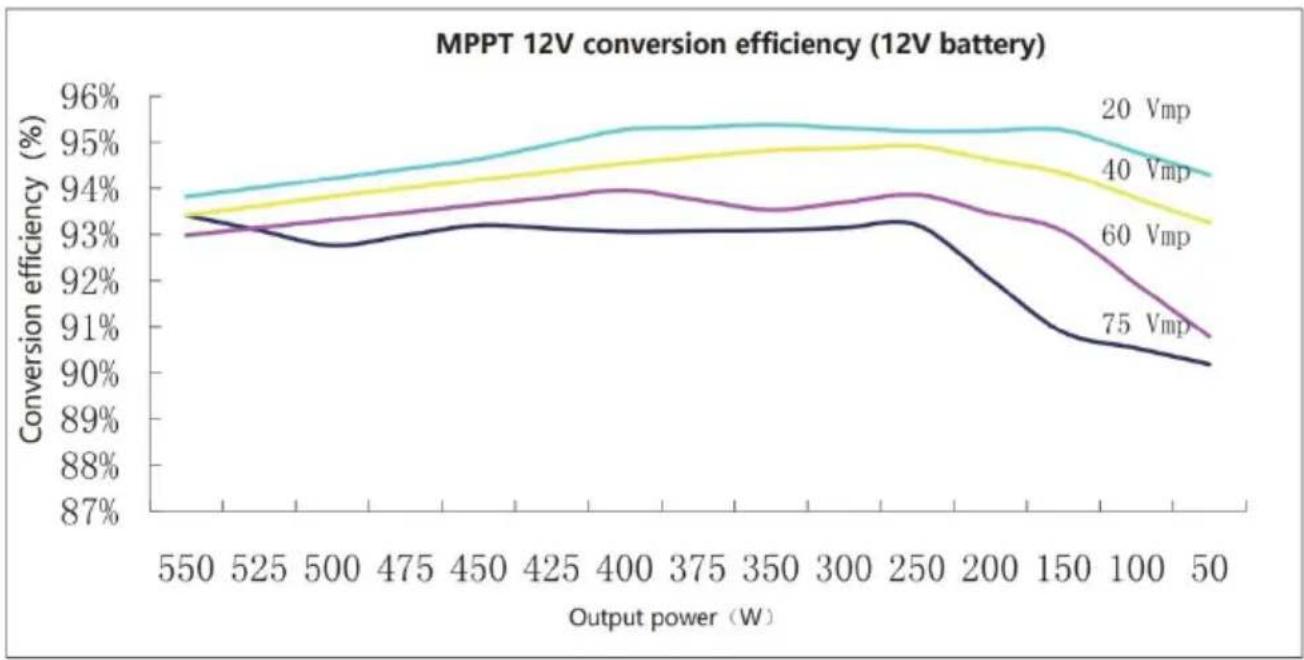

6. Krzywa efektywności konwersji....32
7. Wymiary produktu....33 8 . Funkcja sterowania aplikacją ....34

Ten produkt może stale monitorować moc generowaną przez panel słoneczny i śledzić najwyższe wartości napięcia i prądu (VI) w czasie rzeczywistym, umożliwiając systemowi ładowanie akumulatora z maksymalną mocą. Jest przeznaczony do stosowania w niezależnych od sieci systemach fotowoltaicznych w celu koordynacji pracy paneli słonecznych, baterii i ładunku, pełni funkcję centralnej jednostki sterującej w systemach fotowoltaicznych niezależnych od sieci.

• Produkt ten wyposażony jest w ekran LCD, który może dynamicznie wyświetlać stan pracy, parametry pracy, dzienniki kontrolera, parametry kontrolne, itp. Użytkownicy mogą wygodnie sprawdzać parametry za pomocą klawiszy, i modyfikować parametry sterowania aby spełnić różne wymagania systemowe.
• Kontroler wykorzystuje standardowy protokół komunikacyjny Modbus, ułatwiając użytkownikom samodzielne sprawdzanie i modyfikowanie parametrów systemu. Ponadto, poprzez udostępnianie bezpłatnego oprogramowania monitorującego, zapewniamy użytkownikom maksymalną wygodę, aby zaspokoić ich zróżnicowane potrzeby w zakresie zdalnego monitorowania.
• Dzięki kompleksowym funkcjom elektronicznego autodetekcji usterek i silnym funkcjom ochrony elektronicznej wbudowanym w sterownik, uszkodzenia podzespołów powstałe na skutek błędów instalacji lub awarii systemu można w jak największym stopniu uniknąć.

• Dzięki zaawansowanej technologii śledzenia podwójnego i wielokrotnego szczytu, nawet gdy panel słoneczny jest zacieniony lub część panelu ulegnie awarii, powodując pojawienie się wielu szczytów na krzywej IV, kontroler nadal jest w stanie dokładnie śledzić punkt maksymalnej mocy.
• Wbudowany algorytm śledzenia maksymalnego punktu mocy może znacząco poprawić efektywność wykorzystania energii przez systemy fotowoltaiczne i zwiększyć wydajność ładowania o 15-20% w porównaniu z konwencjonalną metodą PWM.
• Połączenie wielu algorytmów śledzenia pozwala na dokładne śledzenie optymalnego punktu pracy na krzywej IV w niezwykle krótkim czasie.
• Produkt charakteryzuje się optymalną wydajnością śledzenia MPPT sięgającą 99,9%.
• Zaawansowane technologie cyfrowego zasilania podnoszą sprawność przetwarzania energii układu nawet do 98%.
• Opcje programów ładowania są dostępne dla różnych typów akumulatorów, w tym akumulatorów żelowych, akumulatorów szczelnych, akumulatorów otwartych, akumulatorów litowych itp.
• Kontroler ma tryb ładowania o ograniczonym natężeniu. Gdy moc panelu słonecznego przekroczy pewien poziom, a prąd ładowania będzie większy od znamionowego, kontroler automatycznie obniży moc ładowania i doprowadzi prąd ładowania do znamionowego poziomu.
• Obsługiwany jest natychmiastowy rozruch dużych obciążeń pojemnościowych.
• Obsługiwane jest automatyczne rozpoznawanie napięcia akumulatora.
• Wskaźniki usterek LED i ekran LCD, który może wyświetlać informacje o nieprawidłowościach, pozwalają użytkownikom na szybką identyfikację usterek systemu.
• Dostępna jest funkcja przechowywania danych historycznych. Dane można przechowywać nawet przez rok.
• Kontroler wyposażony jest w ekran LCD, za pomocą którego użytkownik może nie tylko sprawdzić dane dotyczące pracy urządzenia i jego status, ale także modyfikować parametry kontrolera.
• Kontroler obsługuje standardowy protokół Modbus, spełniając potrzeby komunikacyjne w różnych sytuacjach.

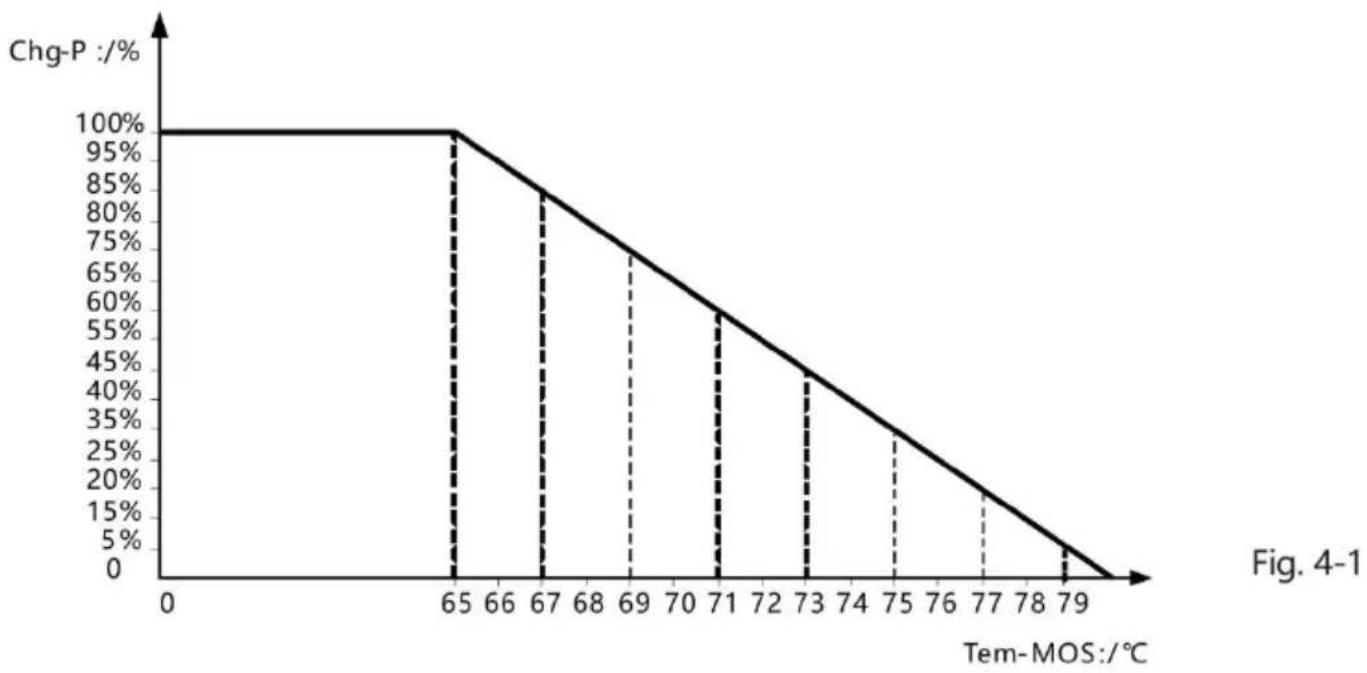

• Kontroler wykorzystuje wbudowany mechanizm ochrony przed przegrzaniem. Gdy temperatura przekroczy ustawioną wartość, prąd ładowania będzie spadał proporcjonalnie do temperatury, aby ograniczyć wzrost temperatury kontrolera, skutecznie chroniąc kontroler przed uszkodzeniem przez przegrzanie.
• Dzięki funkcji kompensacji temperatury kontroler może automatycznie regulować parametry ładowania i rozładowywania, wydłużając w ten sposób żywotność akumulatora.
• Ochrona odgromowa TVS.

Rys. 1-1 Wygląd produktu i interfejsy

NIE.	Przedmiot	NIE.	Przedmiot
1	Wskaźnik ładowania	10	Interfejs „+” baterii
2	Wskaźnik baterii	11	Interfejs baterii „-”
3	Wskaźnik obciążenia	@	Załaduj interfejs „+”
4	Wskaźnik nieprawidłowości	13	Załaduj interfejs „-”
5	Ekran LCD	14	Interfejs do pobierania próbek temperatury zewnętrznej
6	Klawisze operacyjne	15	Interfejs komunikacyjny RS232/RS485
7	Otwór montażowy
8	Interfejs „+” panelu słonecznego
9	Interfejs "-" panelu słonecznego

1.4 Wprowadzenie do technologii śledzenia punktu maksymalnej mocy

Technologia śledzenia punktu maksymalnej mocy (MPPT) to zaawansowana technologia ładowania, która umożliwia panelowi słonecznemu wytwarzanie większej mocy poprzez dostosowywanie stanu pracy modułu elektrycznego. Ze względu na nieliniowość paneli słonecznych na ich krzywych występuje maksymalny punkt wyjściowy energii (punkt maksymalnej mocy).

Konwencjonalne kontrolery (wykorzystujące technologie przełączania i ładowania PWM) nie są w stanie stale blokować tego punktu w celu naładowania akumulatora. większość mocy z panelu słonecznego. Ale regulator ładowania słonecznego z technologią MPPT może stale śledzić maksymalny punkt mocy paneli, aby uzyskać maksymalną ilość mocy do ładowania akumulatora.

Weźmy na przykład system 12 V. Ponieważ szczytowe napięcie panelu słonecznego (Vpp) wynosi około 17 V, a napięcie akumulatora około podczas ładowania za pomocą konwencjonalnego regulatora ładowania napięcie panelu słonecznego pozostanie na poziomie około 12 V, nie dostarczając maksymalnej mocy. Jednak regulator MPPT może przezwyciężyć ten problem, dostosowując napięcie wejściowe i prąd panelu słonecznego w czasie rzeczywistym, uzyskując maksymalną moc wejściową.

W porównaniu z konwencjonalnymi kontrolerami PWM kontroler MPPT może maksymalnie wykorzystać maksymalną moc panelu słonecznego, i tym samym zapewnić większy prąd ładowania. Ogólnie rzecz biorąc, ten drugi może zwiększyć współczynnik wykorzystania energii o 15% do 20% w porównaniu z pierwszym.

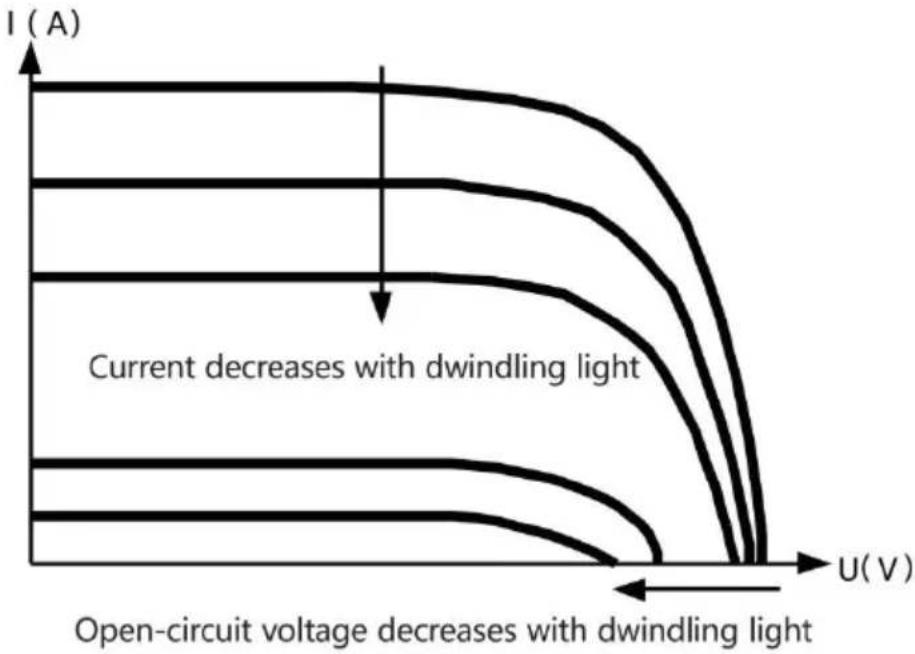

Tymczasem ze względu na zmieniającą się temperaturę otoczenia i warunki oświetlenia, maksymalny punkt mocy często ulega zmianie, a nasz kontroler MPPT może dostosowywać ustawienia parametrów zgodnie z warunkami środowiskowymi w czasie rzeczywistym, aby zawsze utrzymywać system blisko maksymalnego punktu pracy. Cały proces jest całkowicie automatyczny, bez konieczności ingerencji człowieka.

Jako jeden z etapów ładowania, MPPT nie może być używany samodzielnie. Zazwyczaj wymagane jest połączenie ładowania boost, ładowania podtrzymującego, ładowania wyrównującego i innych metod ładowania, aby zakończyć proces ładowania akumulatora. Kompletny proces ładowania obejmuje: szybkie ładowanie, ładowanie podtrzymujące, ładowanie podtrzymujące. Krzywa ładowania jest pokazana poniżej:

a) Szybkie ładowanie

Na etapie szybkiego ładowania, ponieważ napięcie akumulatora nie osiągnęło jeszcze ustawionej wartości pełnego napięcia (tj. napięcia wyrównującego/wzmacniającego), kontroler wykona ładowanie MPPT akumulatora przy użyciu maksymalnej mocy słonecznej. Gdy napięcie akumulatora osiągnie ustawioną wartość, rozpocznie się ładowanie stałym napięciem.

b) Podtrzymywanie ładowania

Gdy napięcie akumulatora osiągnie ustawioną wartość napięcia podtrzymującego, kontroler będzie wykonywał ładowanie stałym napięciem. Proces ten nie będzie już obejmował ładowania MPPT, a ładowanie będzie stopniowo zmniejszało się z czasem.

Ładowanie podtrzymujące odbywa się w dwóch etapach, tj. ładowanie wyrównujące i ładowanie wspomagające. Oba etapy są przeprowadzane bez powtórzeń, przy czym ładowanie wyrównujące jest uruchamiane raz na 30 dni.

Zwiększ ładowanie

Domyślnie ładowanie boost trwa zazwyczaj 2 godziny, ale użytkownicy mogą dostosować wstępnie ustawione wartości czasu trwania i punktu napięcia boost zgodnie z rzeczywistymi potrzebami. Gdy czas trwania osiągnie ustawioną wartość, system przełączy się na ładowanie podtrzymujące.

Wyrównanie ładowania

Ostrzeżenie: Ryzyko wybuchu!

Podczas ładowania wyrównującego otwarty akumulator kwasowo-ołowiowy może wytwarzać wybuchowy gaz, dlatego komora akumulatora musi mieć dobre warunki wentylacyjne.

Uwaga: ryzyko uszkodzenia sprzętu!

Wyrównujące ładowanie może podnieść napięcie akumulatora do poziomu, który może spowodować uszkodzenie wrażliwych obciążeń DC. Sprawdź i upewnij się, że dopuszczalne napięcia wejściowe wszystkich obciążeń w systemie są większe niż wartość ustawiona dla akumulatora podczas ładowania wyrównującego.

Uwaga: ryzyko uszkodzenia sprzętu!

Przeładowanie lub zbyt duża ilość wytworzonego gazu może uszkodzić płyty akumulatora i spowodować odkładanie się na nich aktywnego materiału. Wyrównywanie ładowania do nadmiernie wysokiego poziomu lub przez zbyt długi okres może spowodować uszkodzenie. Uważnie przeczytaj rzeczywiste wymagania dotyczące akumulatora zastosowanego w systemie.

Niektóre typy baterii korzystają z regularnego ładowania wyrównującego,

które może mieszać elektrolit, równoważyć napięcie baterii i kończyć reakcję elektrochemiczną. Ładowanie wyrównujące podnosi napięcie baterii do wyższego poziomu niż standardowe napięcie zasilania i powoduje gazowanie elektrolitu. Jeśli kontroler automatycznie przełączy baterię na ładowanie wyrównujące, czas ładowania wynosi 120 minut (domyślnie). Aby uniknąć zbyt dużej ilości generowanego gazu lub przegrzania baterii, ładowanie wyrównujące i ładowanie wspomagające nie będą powtarzane w jednym pełnym cyklu ładowania.

Notatka:

1) Jeśli ze względu na środowisko instalacji lub obciążenia robocze system nie może stale stabilizować napięcia akumulatora na stałym poziomie, kontroler zainicjuje proces pomiaru czasu i po 3 godzinach od osiągnięcia przez napięcie akumulatora ustawionej wartości system automatycznie przełączy się na ładowanie wyrównujące. 2) Jeżeli zegar kontrolera nie został skalibrowany, kontroler będzie regularnie wykonywał ładowanie wyrównawcze zgodnie ze swoim wewnętrznym zegarem.

➢ Ładowanie pływające

Po zakończeniu etapu ładowania podtrzymującego kontroler przełączy się na ładowanie podtrzymujące, w którym kontroler obniża napięcie akumulatora poprzez zmniejszenie prądu ładowania i utrzymuje napięcie akumulatora na ustawionej wartości napięcia ładowania podtrzymującego. W procesie ładowania podtrzymującego przeprowadzane jest bardzo lekkie ładowanie, aby akumulator mógł utrzymać stan pełny. Na tym etapie obciążenia mogą uzyskać dostęp do niemal całej energii słonecznej. Jeśli obciążenia pobierają więcej energii niż panel słoneczny może dostarczyć, kontroler nie będzie w stanie utrzymać napięcia akumulatora na etapie ładowania podtrzymującego. Gdy napięcie akumulatora spadnie do wartości ustawionej dla powrotu do ładowania przyspieszającego,

system zakończy ładowanie podtrzymujące i ponownie przejdzie do

• Zachowaj szczególną ostrożność podczas instalowania akumulatora. W przypadku otwartych akumulatorów kwasowo-ołowiowych, załóż okulary ochronne podczas instalacji, a w przypadku kontaktu z kwasem akumulatorowym, natychmiast przepłucz wodą.
• Aby zapobiec zwarciu akumulatora, nie należy umieszczać w jego pobliżu żadnych metalowych przedmiotów.
• Podczas ładowania akumulatora może wydzielać się kwaśny gaz, dlatego należy zadbać o dobrą wentylację otoczenia.
• Trzymaj akumulator z dala od iskier ognia, gdyż może on wydzielać łatwopalny gaz.
• W przypadku montażu akumulatora na zewnątrz należy podjąć odpowiednie środki ostrożności, aby ochronić akumulator przed bezpośrednim działaniem promieni słonecznych i deszczem.
• Luźne połączenia lub skorodowany przewód mogą powodować nadmierne wytwarzanie ciepła, co może prowadzić do dalszego stopienia izolacji przewodu. Warstwy izolacji mogą się stopić i spalić otaczające materiały, a nawet spowodować pożar, dlatego upewnij się, że wszystkie połączenia są solidnie dokręcone. Przewody powinny być odpowiednio zamocowane za pomocą opasek, a gdy zajdzie potrzeba przesunięcia rzeczy, unikaj kołysania się przewodów, aby zapobiec poluzowaniu połączeń.
• Podczas podłączania systemu napięcie zacisku wyjściowego może przekroczyć górny limit bezpieczeństwa dla człowieka. Jeśli konieczne jest wykonanie operacji, należy użyć narzędzi izolacyjnych i mieć

suche ręce.

• Zaciski okablowania na kontrolerze można podłączyć do pojedynczej baterii lub zestawu baterii. Poniższe opisy w tej instrukcji dotyczą systemów wykorzystujących pojedynczą baterię lub zestaw baterii.
• Należy stosować się do zaleceń producenta akumulatora dotyczących bezpieczeństwa.
• Przy doborze przewodów przyłączeniowych do układu należy kierować się kryterium gęstości prądu nie większej niż 4 A/mm².
• Podłącz zacisk uziemienia kontrolera do uziemienia.

2.2 Specyfikacje okablowania

Metody okablowania i instalacji muszą być zgodne z krajowymi i lokalnymi specyfikacjami elektrycznymi. Specyfikacje okablowania akumulatora i obciążeń muszą być dobrane zgodnie z prądami znamionowymi, a specyfikacje okablowania znajdują się w poniższej tabeli:

Modele	Ładowanie znamionowe aktualny	Znamionowe rozładowanie aktualny	Przewód akumulatora średnica (mm 2 )	Przewód obciążeniowy średnica (mm 2 )
ML2420	20A	20A	5mm2	5mm2

2.3 Instalacja i okablowanie

Ostrzeżenie: ryzyko wybuchu! Nigdy nie instaluj

kontrolera i otwartej baterii w tej samej zamkniętej przestrzeni! Kontroler może być również instalowany w zamkniętej przestrzeni, w której może gromadzić się gaz baterii.

Ostrzeżenie: niebezpieczeństwo wysokiego napięcia! Panele

fotowoltaiczne

mogą wytwarzać bardzo wysokie napięcie w obwodzie otwartym. Otwórz wyłącznik lub bezpiecznik przed okablowaniem i zachowaj szczególną ostrożność podczas procesu okablowania.

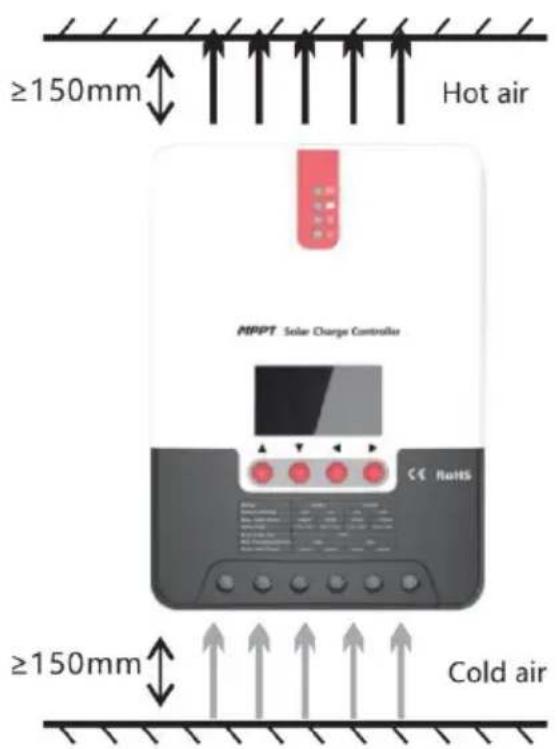

Uwaga: podczas instalacji kontrolera należy upewnić się, że wystarczająca ilość powietrza przepływa przez radiator kontrolera i pozostawić co najmniej 150 mm przestrzeni nad i pod kontrolerem, aby zapewnić naturalną konwekcję w celu rozpraszania ciepła. Jeśli kontroler jest zainstalowany w zamkniętej obudowie, upewnij się, że obudowa zapewnia niezawodny efekt rozpraszania ciepła.

Krok 1: Wybierz miejsce instalacji

Nie należy instalować kontrolera w miejscu narażonym na bezpośrednie działanie promieni słonecznych, wysokiej temperatury lub wody. Należy

zapewnić odpowiednią wentylację otoczenia.

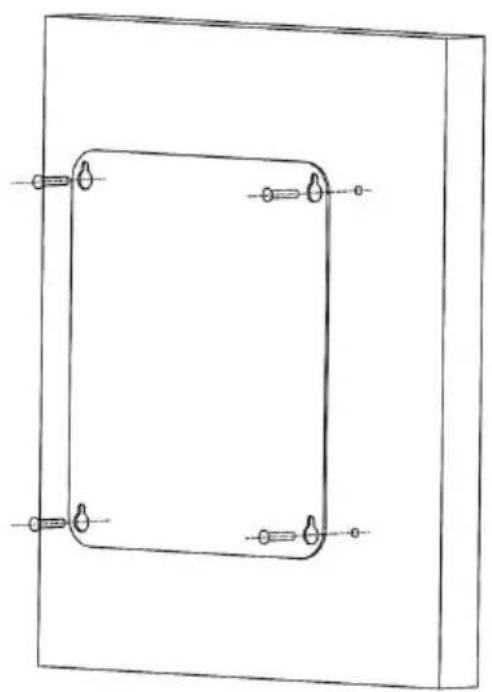

Krok 2: najpierw umieść płytkę montażową w odpowiedniej pozycji, zaznacz markerem punkty mocowania, a następnie wywierć 4 otwory montażowe w 4 zaznaczonych punktach i wkręć śruby.

Krok 3: napraw kontroler

Skieruj otwory montażowe kontrolera na śruby przykręcone w kroku 2 i zamontuj kontroler.

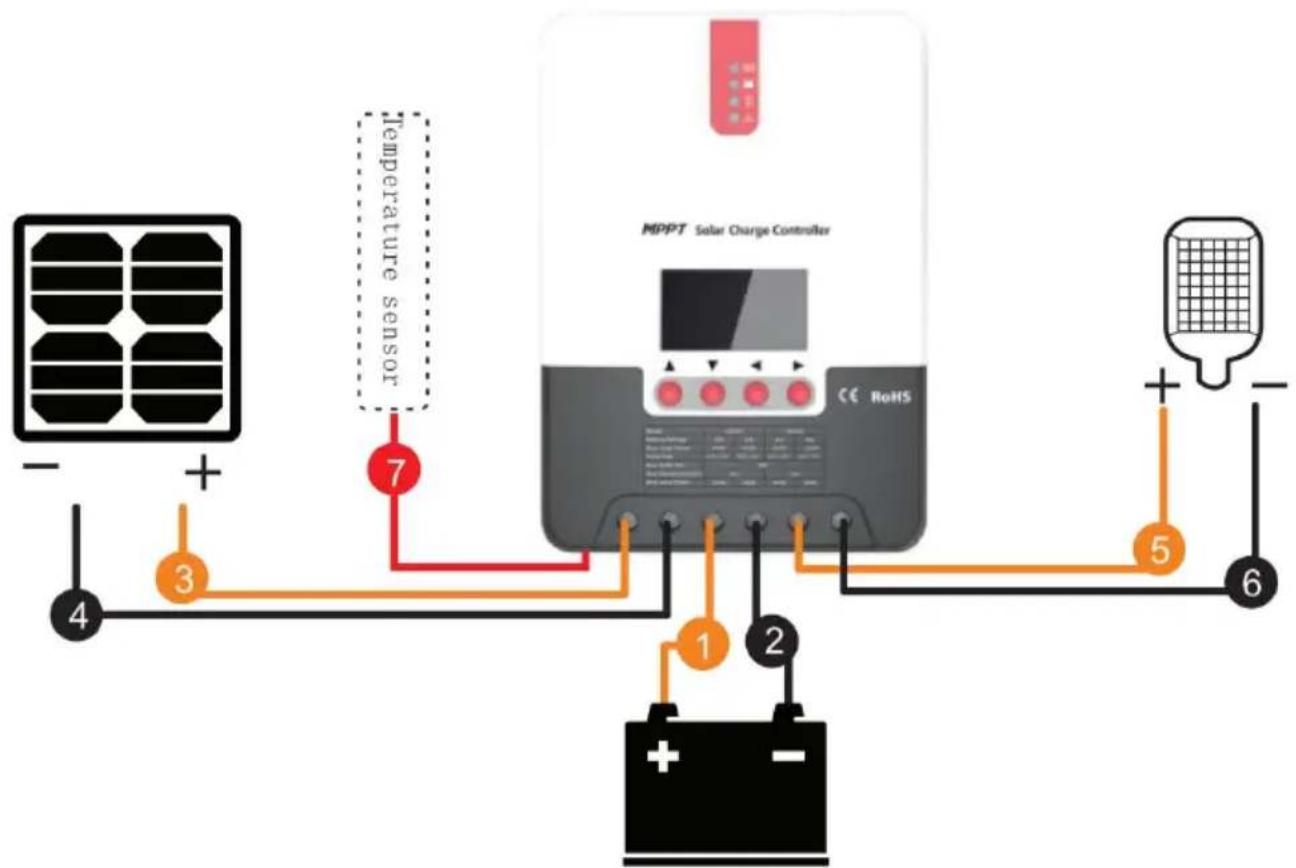

Najpierw odkręć dwie śruby na kontrolerze, a następnie rozpocznij operację okablowania. Aby zagwarantować bezpieczeństwo instalacji, zalecamy następującą kolejność okablowania; możesz jednak nie stosować się do tej kolejności, a urządzenie nie zostanie uszkodzone.

① Łączenie się z zewnętrznym interfejsem pobierania próbek temperatury ② Podłączanie kabla komunikacyjnego ③ Podłączanie kabla zasilającego

Ostrzeżenie: ryzyko porażenia prądem! Zdecydowanie zalecamy

podłączenie bezpieczników lub wyłączników po stronie układu fotowoltaicznego, obciążenia i akumulatora, aby uniknąć porażenia prądem podczas podłączania przewodów lub wadliwych operacji, a także upewnienie się, że bezpieczniki i wyłączniki są w stanie otwartym przed podłączeniem przewodów.

Ostrzeżenie: niebezpieczeństwo wysokiego napięcia! Panele

fotowoltaiczne mogą wytwarzać bardzo wysokie napięcie w obwodzie otwartym. Przed okablowaniem otwórz wyłącznik lub bezpiecznik i zachowaj szczególną ostrożność podczas procesu okablowania.

Ostrzeżenie: ryzyko wybuchu! Gdy dodatnie i ujemne zaciski akumulatora lub przewody łączące oba zaciski zostaną zwarte, może dojść do pożaru lub wybuchu. Zawsze zachowaj ostrożność podczas obsługi. Najpierw podłącz akumulator, następnie obciążenie, a na końcu panel słoneczny. Podczas podłączania postępuj zgodnie z kolejnością „+”, a następnie „-”.

④ Włącz zasilanie

Po solidnym i niezawodnym podłączeniu wszystkich przewodów zasilających sprawdź ponownie, czy okablowanie jest prawidłowe i czy bieguny dodatnie i ujemne nie są podłączone odwrotnie. Po potwierdzeniu, że nie ma żadnych usterek, najpierw zamknij bezpiecznik lub wyłącznik akumulatora, a następnie sprawdź, czy wskaźniki LED zaświecą się, a ekran LCD wyświetli informacje. Jeśli ekran LCD nie wyświetli informacji, natychmiast otwórz bezpiecznik lub wyłącznik i sprawdź ponownie, czy wszystkie połączenia zostały wykonane prawidłowo.

Jeśli bateria działa normalnie, podłącz panel słoneczny. Jeśli światło słoneczne jest wystarczająco intensywne, wskaźnik ładowania kontrolera zaświeci się lub zacznie migać i zacznie ładować baterię.

Po pomyślnym podłączeniu akumulatora i układu fotowoltaicznego, zamknij bezpiecznik lub wyłącznik obciążenia, a następnie możesz ręcznie sprawdzić, czy obciążenie można normalnie włączać i wyłączać. Aby uzyskać szczegółowe informacje, zapoznaj się z informacjami o trybach pracy obciążenia i jego działaniu.

Ostrzeżenie: gdy kontroler znajduje się w normalnym stanie ładowania,

odłączenie akumulatora może mieć negatywny wpływ na obciążenia prądu stałego, a w skrajnych przypadkach obciążenia mogą ulec uszkodzeniu.

Ostrzeżenie: w ciągu 10 minut od momentu uruchomienia kontrolera

przestaje ładować, jeśli bieguny akumulatora zostaną podłączone odwrotnie, wewnętrzne elementy kontrolera mogą ulec uszkodzeniu.

Notatka:

1) Bezpiecznik lub wyłącznik akumulatora należy zainstalować jak najbliżej boku akumulatora. Zaleca się, aby odległość montażowa nie była większa niż 150 mm. 2) Jeżeli do kontrolera nie podłączono żadnego zdalnego czujnika temperatury, temperatura akumulatora będzie utrzymywać się na poziomie 25 °C. 3) Jeżeli w systemie zastosowano falownik, należy go podłączyć bezpośrednio do akumulatora, nie podłączać go do zacisków obciążenia kontrolera.

		Fotowoltaika szyk wskaźnik	Wskazując ten kontroler aktualny ładowanie tryb .
		NIETOPERZ wskaźnik	Wskazując ten bateria aktualny państwo .
		OBCIĄŻENIE wskaźnik	Wskazując ten ładuje ' Włącz / Wyłącz I państwo
		BŁĄD wskaźnik	Wskazując czy ten kontroler Jest funkcjonowanie normalnie .

Wskaźnik układu fotowoltaicznego:

NIE.	STAN ŁADOWANIA		Stan wskaźnika	Stan ładowania
1		BULK	Spokojnie	Ładowanie MPPT
2		ACCEPTANCE	Powolne miganie(cykl 2 sekund z włączeniem wyłączeniem trwającym po 1 sekundzie)	Zwiększ ładowanie
3		FLOAT	Pojedyncze miganie(cykl 2 s z włączeniem i wyłąc trwającym odpowiednio 0 1 si	Ładowanie pływające

4	EQUALIZE	Szybkie miganie(cykl 0,2 s z włączeniem i wyłączeniem trwającym po 0,1	Wyrównanie ładowania
5	CURRENT-LIMITED	Podwójne miganie(cykl 2 s z włączeniem na 0, wyłączeniem na 0,1 s, ponown włączeniem na 0,1 s i wyłącze na 1,7 s)	Ograniczony prąden ładowanie
6		Wyłączony	Brak ładowania

Wskaźnik BAT:

Wskaźnik państwo	Bateria państwo
Stały NA	Normalna bateria woltaż
Powolny błyskowy ( A cykl z 2 s z NA I wyłączony trwały przez 1 sek .)	Bateria przeładowany
Szybki błyskowy ( A cykl 0,2 sek . z NA I wyłączony trwały przez 0,1 sek .)	Bateria przepięcie

Wskaźnik obciążenia:

Stan wskaźnika	Stan obciążenia
Wyłączony	Obciążenie wyłączone
Szybkie miganie (cykl 0,2 s z włączeniem i wyłąc trwającym po 0,1 s)	Obciążenie przeciążone/zwarte
Spokojnie	Obciążenie działa normalnie

Wskaźnik błędu:

Stan wskaźnika	Wskaźnik nieprawidłowości
Wyłączony	System działa normalnie
Spokojnie	Awaria systemu

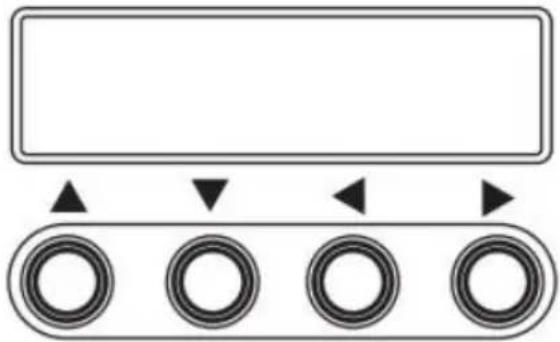

3.2 Obsługa przycisków

	Wgóre	Przejdź do następnej strony; zwiększ wartość parametru w ustawieniach
	W dół	Przewiń w dół; zmniejsz wartość parametru w ustawieniach
	Powró t	Powrót do poprzedniego menu (wyjście bez zapisywania)
	Ustawi ć	Wejdź do podmenu; ustaw/zapiszWłączanie/wyłączanie obciążzeń (w trybie ręcznym

Podczas uruchamiania urządzenia 4 wskaźniki zaczną najpierw migać kolejno, a po przeprowadzeniu autokontroli uruchomi się ekran LCD, na którym wyświetlony zostanie poziom napięcia akumulatora. Będzie to albo stałe napięcie wybrane przez użytkownika, albo napięcie rozpoznane automatycznie.

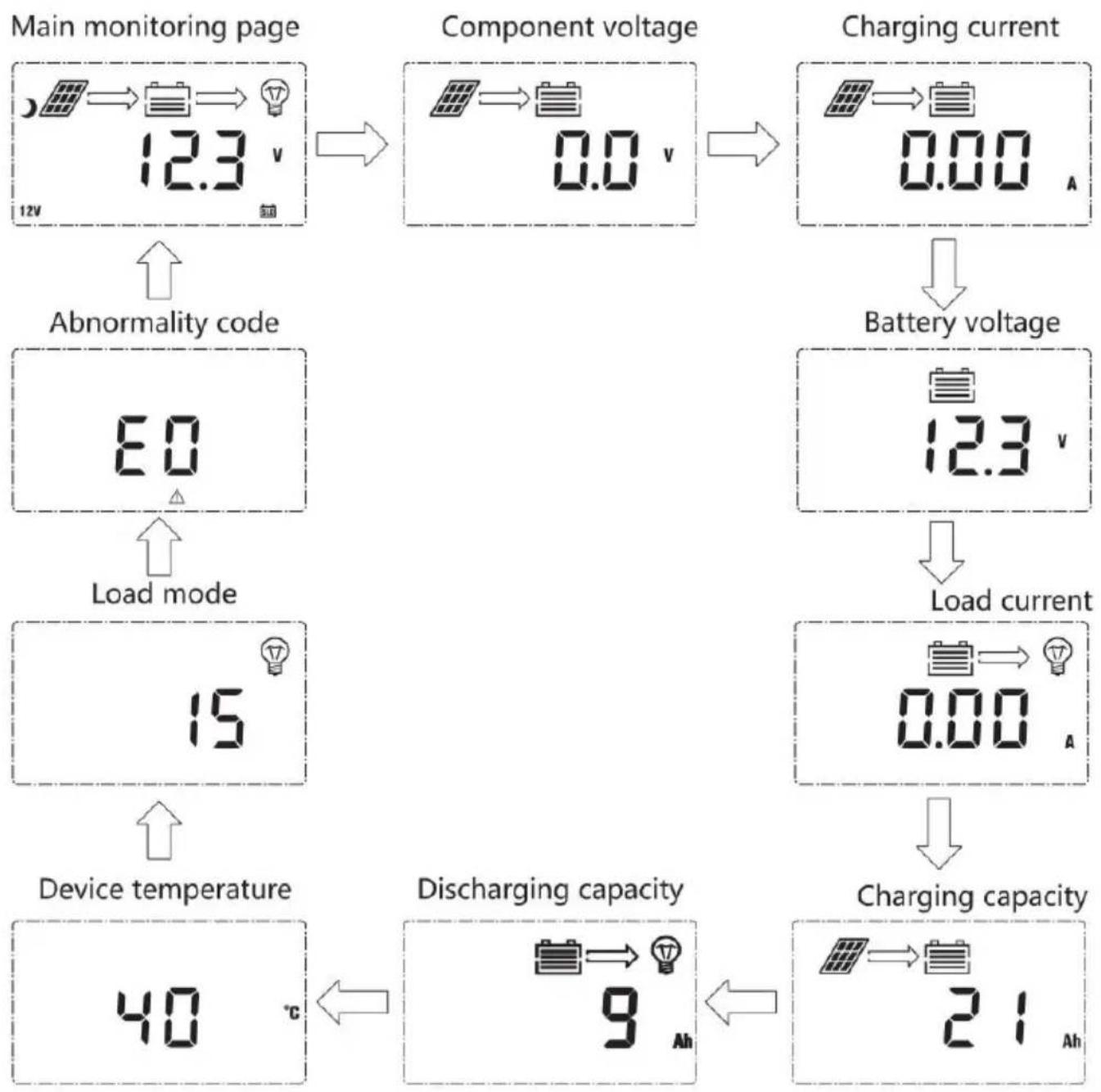

3.3.2 Główny interfejs

3.4 Ustawianie trybu obciążenia

3.4.1 Wprowadzenie do trybów obciążenia

Kontroler ten ma 5 trybów pracy obciążenia, które zostaną opisane poniżej:

NIE.	Tryb	Opisy
0	Jedyne sterowanie światłe (włączane w nocy i wyłączane w dzień)	Gdy nie ma światła słonecznego, napięcie panelu słonec jest niższe niż napięcie włączania sterowania oświetlenie po upływie określonego czasu regulator włączy obciążeni pojawi się światło słoneczne, napięcie panelu słonecznego będzie wyższe niż napięcie wyłączania sterowania oświetleniem, a po upływie określonego czasu regulator obciążenie.
1~14	Sterowanie światłem + sterowanie czasowe od 1 14 godzin	Gdy nie ma światła słonecznego, napięcie panelu słonec jest niższe niż napięcie sterowania oświetleniem, a po opóźnieniu kontroler włączy obciążenie. Obciążenie zostar wyłączone po upływie określonego czasu pracy.
15	Tryb ręczny	W tym trybie użytkownik może włącać i wyłączać obcia pomocą klawiszy, niezależnie od tego, czy jest dzień, c Ten tryb jest przeznaczony dla niektórych obciążen o specjalnym przeznaczeniu i jest również używany w proc debugowania.
16	Tryb debugowania	Używany do debugowania systemu. Przy sygnałach świe obciążenie jest wyłączane; bez sygnałów świetlnych obcia jest włączane. Ten tryb umożliwia szybkie sprawdzenie poprawności instalacji systemu podczas debugowania inst
17	Tryb normalny	Obciążenie podłączone do zasilania nadal pracuje, a ten nadaje się do obciążen wymagających zasilania przez c dobę.

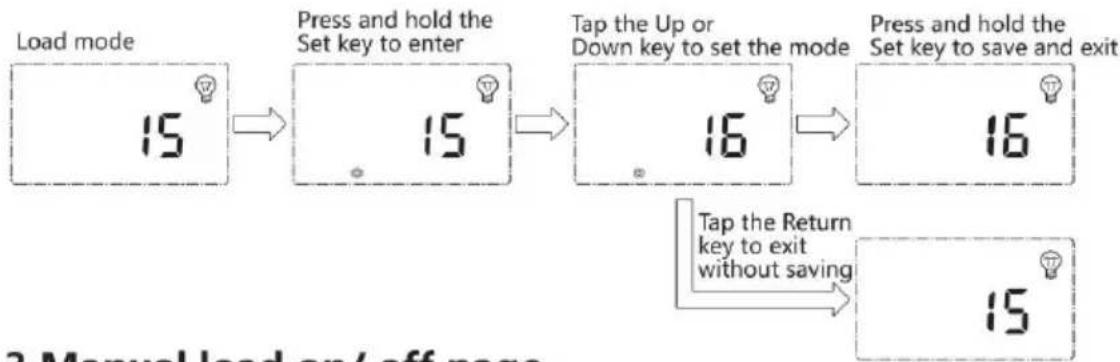

3.4.2 Regulacja trybu obciążenia

Użytkownicy mogą dostosować tryb ładowania według własnych potrzeb. Domyślnym trybem jest tryb debugowania (patrz „Wprowadzenie do trybu ładowania”). Metoda dostosowywania trybów ładowania jest następująca:

W dowolnym interfejsie, z wyjątkiem trybów obciążenia, naciśnij i przytrzymaj przycisk Set, aby przejść do interfejsu ustawiania parametrów. Po wejściu do interfejsu ustawień, naciśnij klawisz Set, aby przełączyć menu ustawień, a następnie naciśnij klawisz Up lub Down, aby zwiększyć lub zmniejszyć wartość parametru w menu. Następnie naciśnij klawisz Return, aby wyjść (bez zapisywania ustawienia parametru) lub naciśnij i przytrzymaj klawisz Set, aby zapisać ustawienie i wyjść.

wyłączyć i ponownie włączyć zasilanie, w przeciwnym razie system może pracować przy nieprawidłowym napięciu systemowym.

Kontroler umożliwia użytkownikom dostosowanie parametrów do rzeczywistych warunków, ale ustawienia parametrów muszą być wykonywane pod nadzorem osoby profesjonalnej, w przeciwnym razie błędne ustawienia parametrów mogą uniemożliwić normalne funkcjonowanie systemu. Aby uzyskać szczegółowe informacje na temat ustawień parametrów, zobacz tabelę 3.

Tabela odniesień do ustawień parametrów
NIE.	Wyświetlany element	Opis	Zakres parametrów	Ustawienie domyślne
1	RODZAJ NIETOPERZA	Typ baterii	Użytkownik/zalany/zapieczęt owany/żelowy	Zapieczętowa ny
2	NAPIĘCIE SYSTEMU	Napięcie systemowe	12V/24V	AUTOMATYC ZNY
3	WYRÓWNAJ CHG	Wyrównywanie napięcia ładowania	9,0 ~ 17,0 V	14,6 V
4	WZMOCNIENI E CHG	Zwiększ napięcie ładowania	9,0 ~ 17,0 V	14,4 V
5	ZMIANA PŁYWAKA	Napięcie ładowania pływającego	9,0 ~ 17,0 V	13,8 V
6	NISKA GŁOŚNOŚĆ PROSTOKĄT NA	Napięcie odzyskiwania po nadmiernym rozładowaniu	9,0 ~ 17,0 V	12,6 V
7	PŁYTA O NISKIEJ OBJĘTOŚCI	Napięcie nadmiernego rozładowania	9,0 ~ 17,0 V	11,0 V

4. OCHRONA PRODUKTU I KONSERWACJA SYSTEMU

4.1 Zabezpieczenia

➢ Ochrona przed wodą

Klasa ochrony: IP32

➢ Ograniczona ochrona mocy wejściowej

Gdy moc panelu słonecznego jest wyższa od wartości znamionowej, kontroler ograniczy moc panelu do zakresu mocy znamionowej, aby zapobiec uszkodzeniu na skutek nadmiernego prądu, a następnie przejdzie w tryb ładowania ograniczającego prąd.

Zabezpieczenie przed odwrotną polaryzacją akumulatora

Jeżeli polaryzacja akumulatora zostanie odwrócona, system nie będzie działał, ale nie spowoduje to spalenia kontrolera.

Napięcie końcowe wejściowe PV jest zbyt wysokie

Jeżeli napięcie na wejściu układu paneli fotowoltaicznych jest zbyt wysokie, sterownik automatycznie wyłączy wejście paneli fotowoltaicznych.

Zabezpieczenie przeciwzwarciowe wejścia PV

Jeżeli napięcie na wejściu układu fotowoltaicznego ulegnie zwarciu, sterownik wyłączy ładowanie; po usunięciu zwarcia ładowanie zostanie automatycznie wznowione.

Zabezpieczenie przed odwrotną polaryzacją wejścia PV

W przypadku odwrotnej polaryzacji układu fotowoltaicznego sterownik nie ulegnie uszkodzeniu, a po usunięciu błędu okablowania urządzenie będzie działać normalnie.

Zabezpieczenie przed odwrotnym ładowaniem w nocy

Zapobiega rozładowywaniu akumulatora przez panel słoneczny w nocy.

▶ Ochrona przed piorunami TVS

Zabezpieczenie przed przegrzaniem

Gdy temperatura kontrolera przekroczy ustawioną wartość, moc ładowania zostanie zmniejszona lub ładowanie zostanie przerwane.

Zobacz poniższy diagram:

4.2 Konserwacja systemu

- Aby utrzymać najlepszą, długoterminową wydajność sterownika, zaleca się przeprowadzanie kontroli dwa razy w roku.

- Upewnij się, że przepływ powietrza wokół kontrolera nie jest utrudniony i usuń wszelkie zanieczyszczenia z radiatora.

- Sprawdź, czy warstwy izolacyjne wszystkich odsłoniętych przewodów nie uległy uszkodzeniu na skutek działania promieni słonecznych, tarcia o inne przedmioty w pobliżu, zgnilizny, zniszczeń spowodowanych przez owady lub gryzonie itp. Jeśli tak, należy naprawić lub wymienić przewód.

- Sprawdź, czy wskaźniki są zgodne z działaniem urządzenia. Pamiętaj, aby w razie potrzeby podjąć działania naprawcze w przypadku jakichkolwiek usterek lub wskazań błędów.

- Sprawdź wszystkie zaciski przewodów pod kątem korozji, uszkodzeń izolacji, oznak wysokiej temperatury lub spalenia/odbarwienia. I mocno dokręć śruby zaciskowe.

- Sprawdź, czy nie ma brudu, gniazd owadów lub korozji i wyczyść,

to konieczne.

- Jeśli odgromnik uległ awarii, wymień go na czas, aby chronić kontroler i inne urządzenia użytkownika przed uszkodzeniem przez piorun. Pamiętaj, aby w razie potrzeby podjąć działania naprawcze w przypadku jakichkolwiek usterek lub wskazań błędów.

Ostrzeżenie: ryzyko porażenia prądem! Przed wykonaniem

powyższych kontroli lub operacji zawsze upewnij się, że wszystkie źródła zasilania kontrolera zostały odcięte!

Błąd	Opis	Działanie kontrolera	Status wskaźnika
E0	Normalna	-	Wskaźnik LED
E1	Nadmierne rozładowanie	Wyłącz obciążenie	Wskaźnik BAT miga powoli, wskaźnik ER świeci światłem ciągłym
E2	Zbyt wysokie napięcie akumulatora	Wyłącz ładowanie	Wskaźnik BAT miga szybko, wskaźnik ER świeci światłem ciągłym
E3	Ostrzeżenie o zby niskim napięciu	Wskaźnik poziomu naładowania baterii	Wskaźnik ERROR świeci światłem ciągłym
E4	Zwarcie obciążenia	Wyłącz obciążenie	Wskaźnik LOAD miga szybko, wskaźnik ERROR świeci światłem ciągłym
E5	Obciążenie ponad prąd	Opóźnienie w wyłączeniu obciążenia	Wskaźnik LOAD miga szybko, wskaźnik ERROR świeci światłem ciągłym
E6	Urządzenie przegrzane	Pracuj ze zmniejszoń mocą	Wskaźnik ERROR świeci światłem ciągłym
E7	Przegrzanie akumulatora	Wyłącz ładowanie	Wskaźnik ERROR świeci światłem ciągłym
E8	Zbyt duża moc panelu słonecznego	Ładowanie przy ograniczonym natężeniu prądu	Wskaźnik ERROR świeci światłem ciągłym
E10	Panel słoneczny przeciążony	Wyłącz ładowanie	Wskaźnik ERROR świeci światłem ciągłym
E13	Odwrotna polaryzacja panelu słonecznego	Wyłącz ładowanie	Wskaźnik ERROR świeci światłem ciągłym

Błąd	Opis	Działanie kontrolera	Status wskaźnika
E15	Akumulator nie jest podłączony lub występu zabezpieczenie zasilania akumulatora litowego	1. Gdy akumulator litowy spe warunki ładowania, rozpoczęnie się ładowanie.2. Akumulator kwasowo-ółowiowy. Gdy akumulator nie zostanie wykry ładowanie zostanie wyłączone. Gdy akumulator zostanie wykryty, ładowanie zostanie wznowione automatycznie.	Wskaźnik ERROR świeci światłem ciągłym
E16	Przegrzanie akumulatora (E7 i E16 różnią się tże ładowanie i rozładowywanie mają oddzielne górne granice temperatur ochronnych)	Wyłącz obciążenie	Wskaźnik ERROR świeci światłem ciągłym
E18	Zabezpieczenie nadprądowe BMS	Wyłącz ładowanie	Wskaźnik ERROR świeci światłem ciągłym

5. PARAMETRY TECHNICZNE

5.1 Parametry elektryczne

Parametr	Wartość
Model	ML2420
Napięcie systemowe	12V/24V Automatyczny
Strata bez obciążenia	0,7 W do 1,2 W
Napięcie akumulatora	9V do 35V
Maksymalne napięcie wejściowe solarne	100 V (25 °C) ; 90 V (-25 °C)
Maksymalne napięcie punktu zasilania	Napięcie akumulatora +2V do 75V
Prąd znamionowy ładowania	20A
Prąd znamionowy obciążenia	20A
Maksymalne obciążenie pojemnościowe pojemność	10000uF
Maksymalna moc wejściowa układu fotowoltaicznego	260 W / 12V520 W / 24V
Efektywność konwersji	≤98%
Wydajność śledzenia MPPT	>99%
Temperatura	- 3 mV/°C / 2V (domyślnie)
Temperatura pracy	-35°C Do 45 °C
Stopień ochrony	IP32
Waga	1,4 kg
Metoda komunikacji	RS232 /RS485
Wysokość	≤ 3000 metrów
Wymiary produktu	210 x 151 x 59,5 mm

5.2. Domyślne parametry typu akumulatora

Tabela porównawcza parametrów dla każdego typu baterii
Ustawienie napięcia Typ baterii	Uszczelnione kwasowo-ółowiowe Bateria	Akumulator kwasowo-ółowiowy żelowy	Otwarte kwasowo-ółowiowe Bateria	Akumulator L	Użytkownik (zdefiniowany przez użytkownika)
Przepięcie Odłącz napięcie	16,0 V	16,0 V	16,0 V		9-17V
Wyrównanie napięcia	14,6 V		14,8 V		9-17V
Napięcie wzmacniające	14,4 V	14,2 V	14,6 V	14,4 V	9-17V
Napięcie pływające	13,8 V	13,8 V	13,8 V		9-17V
Przywracanie wzmocnienia Woltaż	13,2 V	13,2 V	13,2 V		9-17V
Rozłącznik niskiego napięcia Przywracanie napięcia	12,6 V	12,6 V	12,6 V	12,6 V	9-17V
Podnapięcie Alarmujące napięcie	12,0 V	12,0 V	12,0 V		9-17V
Niskie napięcie Odłącz napięcie	11,1 V	11,1 V	11,1 V	11,1 V	9-17V
Limit rozładowania Woltaż	10,6 V	10,6 V	10,6 V		9-17V
Nadmierne rozładowanie Czas opóźnienia	5 sekund	5 sekund	5 sekund		1~30s
Wyrównywanie czasu trwania	120 minut		120 minut		0–600 minut
Wyrównujący odstęp ładowania	30 dni	0Dzień	30 dni		0~ 250D (0 oznacza funkcję ładowania wyrównawczego)
Czas trwania wzmocnienia	120 minut	120 minut	120 minut		10~600 minut

W przypadku wybrania opcji Użytkownik typ akumulatora ma być dostosowywany samodzielnie, a w tym przypadku domyślne parametry napięcia systemu są zgodne z parametrami akumulatora kwasowo-ołowiowego. Podczas modyfikowania parametrów ładowania i rozładowywania akumulatora należy przestrzegać następującej zasady:

- Napięcie odcięcia przy przepięciu > Napięcie graniczne ładowania Napięcie wyrównawcze ≥ Napięcie podwyższające ≥ Napięcie ładowania podtrzymującego > Napięcie powrotne podwyższające;

• Napięcie odcięcia przepięcia > Napięcie powrotne odcięcia przepięcia;
• Napięcie powrotne odcięcia niskiego napięcia > Napięcie odcięcia niskiego napięcia ≥ Napięcie graniczne rozładowania;
• Napięcie powrotne ostrzeżenia o zbyt niskim napięciu > Napięcie ostrzegawcze o zbyt niskim napięciu ≥ Napięcie graniczne rozładowania;
• Zwiększone napięcie powrotne > Napięcie powrotne odcięcia niskiego napięcia

6. KRZYWA SPRAWNOŚCI KONWERSJI

6.1 Konwersja systemu 12V

Proszę zeskanować kod QR widoczny na obrazku za pomocą telefonu komórkowego.

• Postępuj zgodnie z instrukcjami, aby pobrać oprogramowanie APP i ukończyć dalsze czynności.
• Po zakończeniu instalacji aplikacji postępuj zgodnie z instrukcjami, aby nawiązać połączenie. Po pomyślnym nawiązaniu połączenia możesz sprawdzić informacje o urządzeniu i sterować nim za pomocą telefonu komórkowego.

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

Importowane do AUS: SIHAO PTY LTD, 1 ROKEVA

Wyprodukowano w Chinach

VEVOR®

TOUGH TOOLS, HALF PRICE

Techniczny Wsparcie i certyfikat e-gwarancji www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Technisch Ondersteuning en E-garantiecertificaat www.vevor.com/support
