GEBRUIKSAANWIJZING ML2420 Vevor

	Waarschuwing: om het risico op letsel te verkleinen, m gebruiker de gebruiksaanwijzing zorgvuldig lezen.
FC	Dit apparaat voldoet aan Deel 15 van de FCC-regels. De we onderworpen aan de volgende twee voorwaarden: (1) Dit app mag geen schadelijke interferentie veroorzaken, en (2) dit app moet alle ontvangen interferentie accepteren, inclusief interferer die ongewenste werking kan veroorzaken.
	Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit g voor het product en alle accessoires die met dit symb gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

Model	ML2420
Batterijspanning	12V/24V
Maximale PV-opencircuitspanning	100V (25°C), 90V (-25°C)
Laadstroom	20A
Max. PV-ingangsvermogen	20A

Beste gebruikers, Hartelijk dank dat u voor onze producten hebt gekozen!

SAFETY INSTRUCTIONS

1. Omdat deze controller werkt met spanningen die de bovengrens vo veiligheid van mensen overschrijden, mag u de controller niet gebruike voordat u deze handleiding zorgvuldig hebt gelezen en de training ove veilig gebruik hebt gevolgd.
2. De controller heeft geen interne onderdelen die onderhoud of servic nodig hebben. Probeer daarom niet om de controller te demonteren o repareren.
3. Installeer de controller binnenshuis en voorkom blootstelling van de componenten en binnendringing van water.
4. Tijdens het gebruik kan de radiator een zeer hoge temperatuur be Installeer de controller daarom op een plaats met goede ventilatieomstandigheden.
5. Het is aan te raden om een zekering of stroomonderbreker buiten controller te installeren.
6. Voordat u de controller installeert en aansluit, moet u ervoor zorge u de fotovoltaïsche installatie en de zekering of stroomonderbreker bij accupolen loskoppelt.
7. Controleer na de installatie of alle verbindingen stevig en betrouwba zijn, om te voorkomen dat er losse verbindingen ontstaan die gevaar kunnen opleveren door hitteaccumulatie.

Waarschuwing: betekent dat de betreffende handeling gevaarlijk

is en dat u zich goed moet voorbereiden voordat u verdergaat.

Let op: betekent dat de betreffende handeling schade kan veroorzaken.

Tips: betekent advies of instructie voor de operator.

Inhoudsopgave

1. Productintroductie ....05
2. Productinstallatie ....13
3. Productbediening en weergave....19
4. Productbescherming en systeemonderhoud....25
5. Technische parameters....30

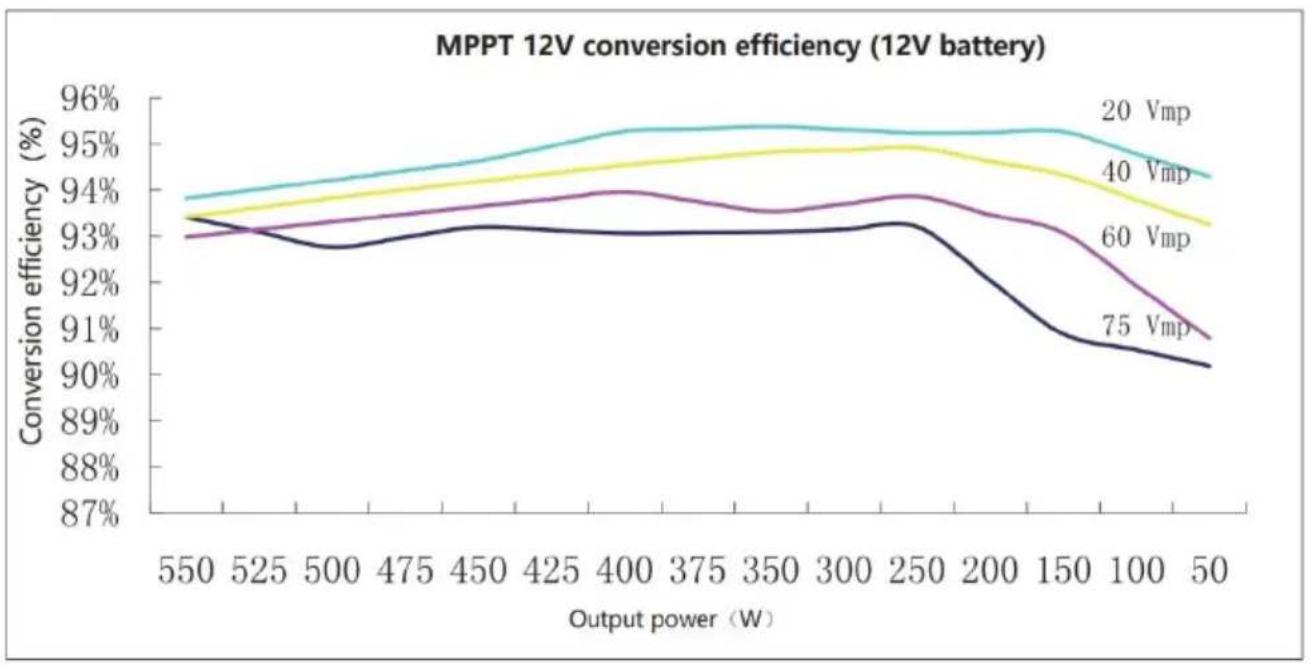

6. Conversie-efficiëntiecurve....32
   7. Productafmetingen....33
   8. APP-besturingsfunctie ....3
   4

- Dit product kan de gegenereerde energie van het zonnepaneel blijve bewaken en de hoogste spannings- en stroomwaarden (VI) in real bijhouden. waardoor het systeem de batterij met maximaal vermoge kan opladen. Het is ontworpen voor gebruik in off-grid zonne-PV-systemen om de werking van het zonnepaneel te coördineren, batterij en belasting, functioneert als de belangrijkste controle-eenheid in off-grid fotovoltaïsche systemen.

- Dit product is voorzien van een LCD-scherm dat de bedrijfsstatus dynamisch kan weergeven, operationele parameters, controllerlogboeken, controleparameters, enz. Gebruikers kunnen parameters eenvoudig controleren met de toetsen, en regelparameters aanpassen om aan verschillende systeemvereisten te voldoen.

- De controller maakt gebruik van het standaard

Modbus-communicatieprotocol, waardoor gebruikers eenvoudig zelf systeemparameters kunnen controleren en wijzigen.Bovendien, door gratis monitoringsoftware te leveren, Wij bieden gebruikers maximaagemak om te voldoen aan hun uiteenlopende behoeften op het ge van bewaking op afstand.

- Met uitgebreide elektronische foutdetectiefuncties en krachtige elektronische beschermingsfuncties ingebouwd in de controller, Schade aan componenten als gevolg van installatiefouten of systeemstoringen kan zoveel mogelijk worden voorkomen.

- Dankzij de geavanceerde dual-peak- of multi-peak-trackingtechnologie kan de controller nog steeds nauwkeurig het maximale vermogenspunt volgen, zelfs als het zonnepaneel in de schaduw ligt of als een deel van het paneel waardoor er meerdere pieken op de IV-curve ontstaan.

- Een ingebouwd algoritme voor het volgen van het maximale vermogenspunt kan de energie-efficiëntie van fotovoltaïsche systeme aanzienlijk verbeteren en de laadefficiëntie met 15% tot 20% verho in vergelijking met de conventionele PWM-methode.

- Door een combinatie van meerdere trackingalgoritmen kan het optimale werkpunt op de IV-curve in extreem korte tijd nauwkeurig worden gevolgd.

- Het product beschikt over een optimale MPPT-trackingefficiëntie van maar liefst 99,9%.

- Geavanceerde digitale voedingstechnologieën verhogen de energieomzettingsefficiëntie van het circuit tot wel 98%.

- Er zijn laadprogrammaopties beschikbaar voor verschillende soorten batterijen, waaronder gelbatterijen, gesloten batterijen, open batterijer lithiumbatterijen, enz.

- De controller beschikt over een beperkte stroomlaadmodus. Wanneer het vermogen van het zonnepaneel een bepaald niveau overschrijd en de laadstroom groter is dan de nominale stroom, verlaagt de controller automatisch het laadvermogen en brengt de laadstroom

naar het nominale niveau.

• Er wordt ondersteuning geboden voor onmiddellijke grote stroomopstart van capacitieve belastingen.
• Automatische herkenning van de accuspanning wordt ondersteund.
• Dankzij LED-foutindicatoren en een LCD-scherm waarop informatie over afwijkingen wordt weergegeven, kunnen gebruikers systeemstoringen snel identificeren.
• Er is een functie voor het opslaan van historische gegevens beschikbaar, waarmee gegevens maximaal een jaar lang kunnen worden bewaard.
• De controller is uitgerust met een LCD-scherm waarmee gebruikers niet alleen de bedrijfsgegevens en statusen van het apparaat kun controleren, maar ook de controllerparameters kunnen wijzigen.
• De controller ondersteunt het standaard Modbus-protocol en voldoet daarmee aan de communicatiebehoeften van verschillende gelegenheden.
• De controller maakt gebruik van een ingebouwd oververhittingsbeveiligingsmechanisme. Wanneer de temperatuur de ingestelde waarde overschrijdt, zal de laadstroom lineair evenredig met de temperatuur afnemen om de temperatuurstijging van de controller te beteugelen, waardoor de controller effectief wordt beschermd tegen schade door oververhitting .
• Dankzij de temperatuurcompensatiefunctie kan de controller automatisch de laad- en ontlaadparameters aanpassen om de levensduur van de batterij te verlengen.
  • TVS-bliksembeveiliging.

Figuur 1-1 Productuiterlijk en interfaces

Nee.	Item	Nee.	Item
1	Laadindicator	10	Batterij "+"interface
2	Batterij-indicator	11	Batterij "-" interface
3	Laadindicator	@	Laad "+" interface
4	Afwijkingsindicator	13	Laad "-" interface
5	LCD-scherm	14	Externe temperatuurbemonsteringsinterface
6	Bedieningstoetsen	15	RS232/RS485-communicatie-interface
7	Installatiegat
8	Zonnepaneel "+" interfac
9	Zonnepaneel "-" interfac

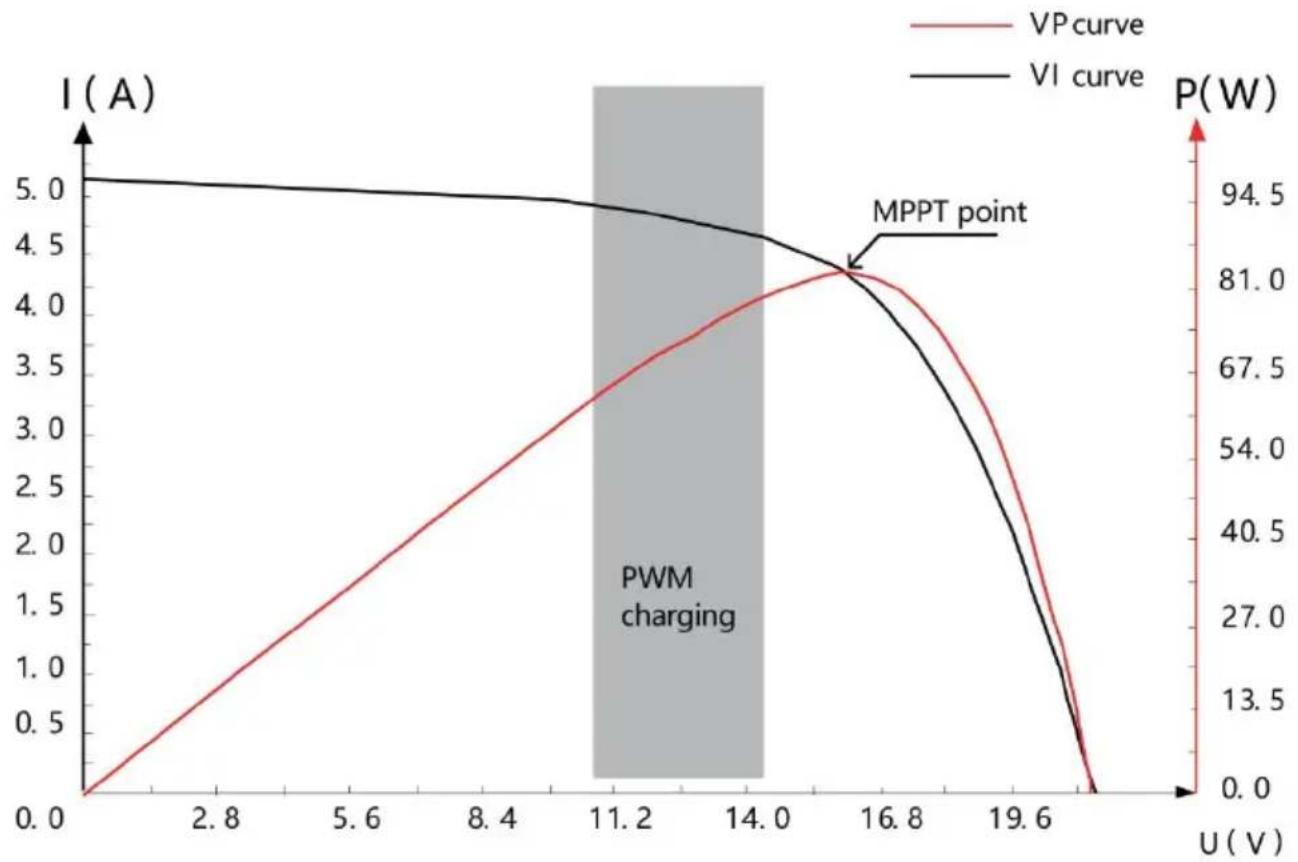

1.4 Introduction to Maximu m Po wer Point Tracking Technolog y

Maximum Power Point Tracking (MPPT) is een geavanceerde

oplaadtechnologie waarmee het zonnepaneel meer vermogen kan lever door de bedrijfsstatus van de elektrische module aan te passen. Vanv de niet-lineariteit van zonnepanelen bestaat er een maximaal energie-uitvoerpunt (maximaal vermogenspunt) op hun curven. Omdat conventionele controllers (die gebruikmaken van schakel- en

PWM-laadtechnologieën) niet continu op dit punt kunnen vergrendelen (de batterij op te laden, kunnen ze meeste vermogen van het zonnepa Maar een zonnelaadregelaar met MPPT-technologie kan continu het maximale vermogen van arrays bijhouden om zo de maximale hoeveel vermogen te krijgen om de batterij op te laden.

Neem bijvoorbeeld een 12V-systeem. Omdat de piekspanning (Vpp) van het zonnepaneel ongeveer 17V is, terwijl de spanning van de accu ro 12V ligt, zal de spanning van het zonnepaneel bij het opladen met e conventionele laadregelaar rond de 12V blijven, waardoor het niet het maximale vermogen levert. De MPPT-regelaar kan het probleem echter oplossen door de ingangsspanning en -stroom van het zonnepaneel in realtime aan te passen, waardoor een maximaal ingangsvermogen wordt gerealiseerd.

Vergeleken met conventionele PWM-controllers kan de MPPT-controller het maximale vermogen van het zonnepaneel optimaal benutten en daardoor een grotere laadstroom leveren. Over het algemeen kan de laatste de energiebenuttingsratio met 15% tot 20% verhogen in vergelijk met de

eerste.

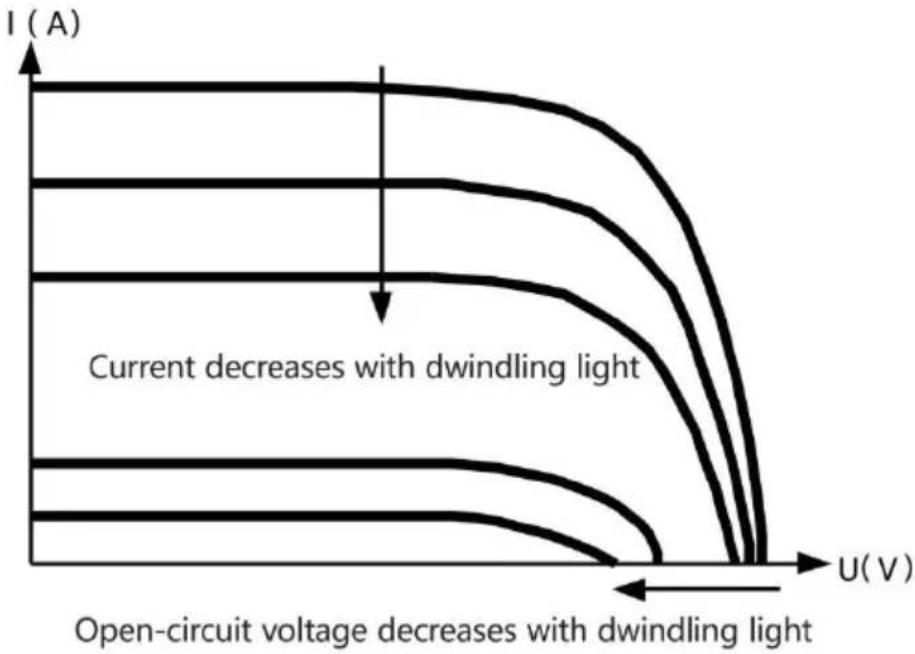

Ondertussen varieert het maximale vermogenspunt vaak als gevolg van veranderende omgevingstemperatuur en verlichtingsomstandigheden, en onze MPPT-controller kan parameterinstellingen aanpassen aan de omgevingsomstandigheden in realtime, zodat het systeem altijd dicht bij het maximale werkpunt blijft. Het hele proces is volledig automatisch zonder dat er menselijke tussenkomst nodig is .

Als een van de laadfasen kan MPPT niet alleen worden gebruikt. Het meestal vereist om boost charge, floating charge, equalizing charge en andere laadmethoden te combineren om het batterijlaadproces te voltooien. Een compleet laadproces omvat: Quick charge, holding charge en floating charge. De laadcurve wordt hieronder weergegeven:

In de snellaadfase, aangezien de accuspanning nog niet de ingestelde waarde van volledige spanning heeft bereikt (d.w.z. equalizing/boost voltage), zal de controller MPPT-opladen uitvoeren op de accu met de maximale zonne-energie. Wanneer de accuspanning de vooraf ingesteld waarde bereikt, zal het constante spanningsladen beginnen.

b) Duurzaam opladen

Wanneer de batterijspanning de ingestelde waarde van de houdspanning bereikt, De controller voert een constante spanningslading uit. Dit proo omvat geen MPPT-laden meer en de laadstroom zal geleidelijk afneme met de tijd. Houdlading bestaat uit twee fasen, namelijk egalisatielading boostlading. De twee fasen worden uitgevoerd zonder herhaling, waarbij egalisatielading eens per 30 dagen wordt gestart.

Boost-opladen

Standaard duurt boost-laden over het algemeen 2 uur, maar gebruikers kunnen vooraf ingestelde waarden van duur en boost-voltagepunt aanpassen op basis van de werkelijke behoeften. Wanneer de duur de ingestelde waarde bereikt, schakelt het systeem over op floating-laden.

Egaliserende lading

Waarschuwing: Explosiegevaar!

Bij egalisatieladen kan een open loodzuuraccu explosief gas produceren. Daarom moeten de batterijruimtes goed geventileerd zijn.

Let op: risico op schade aan de apparatuur!

Equalizing charging kan de accuspanning verhogen tot een niveau dat schade kan veroorzaken aan gevoelige DC-belastingen. Controleer en zorg ervoor dat de toegestane ingangsspanningen van alle belastingen het systeem groter zijn dan de ingestelde waarde voor de accu egalisatielading.

Let op: risico op schade aan de apparatuur!

Overladen of te veel gas gegenereerd kan batterijplaten beschadigen e ervoor zorgen dat actief materiaal op de batterijplaten afbladdert. Het egaliseren van het laden tot een te hoog niveau of gedurende een t periode kan schade veroorzaken. Lees zorgvuldig de werkelijke vereiste van de batterij die in het systeem is ingezet.

Sommige typen batterijen profiteren van regelmatige egalisatielading die de elektrolyt kan roeren, de batterijspanning kan balanceren en de elektrochemische reactie kan voltooien. Egalisatielading verhoogt de batterijspanning naar een hoger niveau dan de

standaardvoedingsspanning en vergast de batterijelektrolyt. Als de controller de batterij vervolgens automatisch naar egalisatielading stuurt, de laadduur 120 minuten (standaard). Om te veel gegenereerd gas of oververhitting van de batterij te voorkomen, worden egalisatielading er boostlading niet herhaald in één volledige laadcyclus.

Opmerking:

1) Wanneer het systeem de accuspanning niet continu op een consta

niveau kan stabiliseren vanwege de installatieomgeving of de werklast, start de controller een timingproces. Drie uur nadat de accuspanning ingestelde waarde heeft bereikt, schakelt het systeem automatisch over egalisatieladen.

2) Als er geen kalibratie is uitgevoerd op de klok van de controller, controller regelmatig een egalisatielading uitvoeren volgens zijn interne klok.

Drijvende lading

Bij het voltooien van de sustaining-laadfase schakelt de controller over floating-laden, waarbij de controller de accuspanning verlaagt door de laadstroom te verminderen en de accuspanning op de ingestelde waar van floating-laadspanning houdt. Bij het floating-laadproces wordt er he licht opgeladen om de accu te behouden volledige staat. In deze fase kunnen de belastingen bijna alle zonne-energie gebruiken. Als de belastingen meer stroom verbruiken dan het zonnepaneel kan leveren kan de controller de accuspanning niet op de zwevende laadfase hou Wanneer de accuspanning daalt tot de ingestelde waarde voor terugke naar boost-laden, verlaat het systeem het zwevende laden en gaat he weer over op snelladen.

• Wees zeer voorzichtig bij het installeren van de batterij. Draag bij loodzuurbatterijen een veiligheidsbril tijdens de installatie en spoel k contact met batterijzuur onmiddellijk met water.
• Om kortsluiting in de batterij te voorkomen, mogen er geen metaler voorwerpen in de buurt van de batterij worden geplaatst.

• Tijdens het opladen van de accu kan zuur gas ontstaan. Zorg er daarom voor dat de omgeving goed geventileerd is.

• Houd de batterij uit de buurt van vuur en vonken, omdat de batte ontvlambaar gas kan produceren.

• Wanneer u de batterij buitenshuis installeert, dient u voldoende maatregelen te nemen om de batterij te beschermen tegen direct zonlicht en binnendringend regenwater.
• Losse verbindingen of gecorrodeerde draden kunnen overmatige hitteontwikkeling veroorzaken, waardoor de isolatie van de draad verder kan smelten. lagen en verbranden van omringende materiales en zelfs brand veroorzaken, zorg er daarom voor dat alle verbindingen stevig vastzitten. Draden moeten goed worden vastgezet met kabelbinders, en als er dingen verplaatst moeten worden, vermijd dat de draad heen en weer slingert om te voorkomen dat de verbindingen losraken.
• Bij het aansluiten van het systeem kan de spanning van de uitgangsterminal de bovengrens voor menselijke veiligheid overschrijden. Als er een handeling moet worden uitgevoerd, zorg dan voor dat u isolatiegereedschap gebruikt en uw handen droog houdt.
• De bedradingsklemmen op de controller kunnen worden aangesloten met een enkele batterij of een batterijpakket. De volgende beschrijvingen in deze handleiding zijn van toepassing op systemer die gebruikmaken van een enkele batterij of een batterijpakket.
• Volg de veiligheidsadviezen van de batterijfabrikant.
• Bij het selecteren van de aansluitdraden voor het systeem moet u rekening houden met het criterium dat de stroomdichtheid niet groot mag zijn dan 4^m^2 .
• Sluit de aardklem van de controller aan op de aarde.

2.2 Wiring Speci ficatio ns

Bedradings- en installatiemethoden moeten voldoen aan nationale en lokale elektrische specificaties. De bedradingsspecificaties van de batteri en belastingen moeten worden geselecteerd op basis van nominale

stromen en zie de volgende tabel voor bedradingsspecificaties:

Modellen	Geschatte lading huidig	Nominale ontlading huidig	Batterijdraad doorsnede ( ^mm2 )	Laaddraad doorsnede ( ^mm2 )
ML2420	20A	20A	5mm2	5mm2

Let op: explosiegevaar! Installeer de

controller en een open batterij in dezelfde afgesloten ruimte! Ook mag controller niet in een afgesloten ruimte worden geïnstalleerd waar batterijgas zich kan ophopen.

Waarschuwing: gevaar voor hoge spanning! Fotovoltaïsche panelen

kan een zeer hoge open circuit spanning produceren. Open de stroomonderbreker of zekering voor het bedraden en wees zeer voorzichtig tijdens het bedradingsproces.

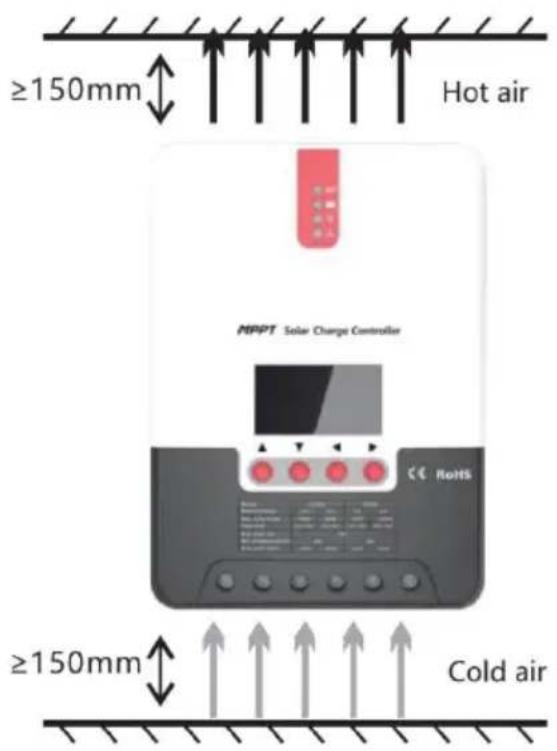

Let op: zorg ervoor dat bij het installeren van de controller:

voldoende lucht door de radiator van de controller stroomt en er minst 150 mm ruimte boven en onder de controller overblijft om natuurlijke convectie voor warmteafvoer te garanderen. Als de controller in een afgesloten doos is geïnstalleerd, zorg er dan voor dat de doos een betrouwbaar warmteafvoereffect levert.

Stap 1: kies de installatieplaats

Installeer de controller niet op een plaats waar deze is blootgesteld a direct zonlicht, hoge temperaturen of binnendringend water. Zorg ervoor dat de omgeving goed geventileerd is.

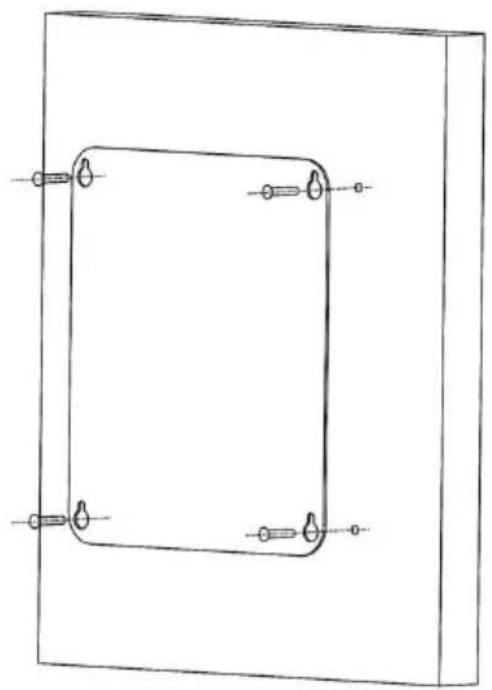

Stap 2: Plaats eerst de installatiegeleiderplaat op de juiste plaats, markeer de bevestigingspunten met een markeerstift, boor vervolgens 4 bevestigingsgaten op de 4 gemarkeerde punten en plaats de schroeven erin.

Stap 3: de controller repareren

Richt de bevestigingsgaten van de controller op de schroeven die u i 2 hebt geplaatst en monteer de controller.

Verwijder eerst de twee schroeven op de controller en begin dan met bedrading. Om de installatieveiligheid te garanderen, raden we de volgende bedradingsvolgorde aan; u kunt er echter voor kiezen om de volgorde niet te volgen en er zal geen schade aan de regelaar.

① Aansluiten op externe temperatuurbemonsteringsinterface
② Communicatiekabel aansluiten
③ Stroomkabel aansluiten

Waarschuwing: risico op elektrische schokken! Wij raden ten zeerst aan om zekeringen of stroomonderbrekers aan te sluiten aan de kant de fotovoltaïsche array, de belastingszijde en de batterijzijde om elektrische schokken te voorkomen tijdens de bedrading of bij foutieve handelingen. Zorg ervoor dat de zekeringen en stroomonderbrekers opstaan voordat u gaat bedraden.

Waarschuwing: gevaar voor hoge spanning! Fotovoltaïsche arrays kunnen een zeer hoge open circuit spanning produceren. Open de stroomonderbreker of zekering voor het bedraden en wees zeer voorzichtig tijdens het bedradingsproces.

Waarschuwing: explosiegevaar! Zodra de positieve en negatieve

aansluitingen van de batterij of de kabels die met de twee aansluiting zijn verbonden, kortgesloten raken, ontstaat er brand of een explosie. Wees altijd voorzichtig tijdens het gebruik. Sluit eerst de batterij aan, de belasting en ten slotte het zonnepaneel. Volg bij het bedraden de volgorde van eerst "+" en dan "-".

④ Inschakelen

Nadat u alle stroomdraden stevig en betrouwbaar hebt aangesloten, controleert u nogmaals of de bedrading correct is en of de positieve negatieve polen omgekeerd zijn aangesloten. Nadat u hebt bevestigd er geen storingen zijn, sluit u eerst de zekering of stroomonderbreker de accu en kijkt u vervolgens of de led-indicatoren oplichten en het lcd-scherm informatie weergeeft. Als het lcd-scherm geen informatie weergeeft, opent u onmiddellijk de zekering of stroomonderbreker en controleert u opnieuw of alle verbindingen correct zijn uitgevoerd.

Als de batterij normaal functioneert, sluit dan het zonnepaneel aan. Al zonlicht intens genoeg is, zal de laadindicator van de controller oplich knipperen en de batterij beginnen op te laden.

Nadat u de batterij en de fotovoltaïsche array succesvol hebt aangesle sluit u ten slotte de zekering of stroomonderbreker van de belasting e kunt u handmatig testen of de belasting normaal kan worden in- en uitgeschakeld. Raadpleeg voor meer informatie de informatie over de werkmodi en bewerkingen van de belasting.

Waarschuwing: wanneer de controller zich in een normale laadstatu bevindt, zal het loskoppelen van de accu een negatief effect hebben DC-belastingen. In extreme gevallen kunnen de belastingen zelfs beschadigd raken.

Waarschuwing: binnen 10 minuten na de controller stopt met oplac Als de polen van de batterij verkeerd om worden aangesloten, kunner interne componenten van de controller beschadigd raken.

Opmerking:

1) De zekering of stroomonderbreker van de accu moet zo dicht mogelijk bij de accu wo

geïnstalleerd. De aanbevolen installatieafstand is niet meer dan 150 mm.

2) Als er geen externe temperatuursensor op de controller is aangesloten, blijft de batterijtemperatuurwaarde op 25 °C.

3) Als er een omvormer in het systeem is opgenomen, sluit u de omvormer rechtstreeks de accu en niet op de belastingsklemmen van de controller.

Nee.	LAADSTATUS		Indicatorstatus	Laadstatus
1			Blijf kalm	MPPT-opladen
2			Langzaam knipperen(een cyclus van 2 seconden me en uit die elk 1 seconde du	Boost-opladen
3			Enkel knipperend(een cyclus van 2 seconden me en uit die respectievelijk 0 seconden en 1 9 seconden du	Drijvende lading
4			Snel knipperen(een cyclus van 0,2 sec. waarb	Egaliserende lading

		en uit elk 0,1 sec. duren)
5	CURRENT-LIMITED	Dubbel knipperen(een cyclus van 2 seconden me seconde aan, 0,1 seconde uit,seconde weer aan en 1,7 seccweer uit)	Stroombeperkt opladen
6		Uit	Geen opladen

BAT-indicator:

Indicator staat	Batterij staat
Stabiel op	Normaal batterij spanning
Langzaam knipperend ( A cyclus van 2 s met op E blijvend voor 1 s )	Batterij over - ontladen
Snel knipperend ( A cyclus van 0,2 s met op En u blijvend voor 0,1 s )	Batterij overspanning

BEL AS TINGind ic ator:

Indicatorstatus	Laadstatus
Uit	Belasting uitgeschakeld
Snel knipperen (een cyclus van 0,2 sec. waarbij a elk 0,1 sec. duren)	Belasting overbelast/kortgesloten
Blijf kalm	Laadvermogen functioneert norma

FOUT indicator :

Indicatorstatus	Indicatie van afwijking
Uit	Systeem werkt normaal
Blijf kalm	Systeemstoring

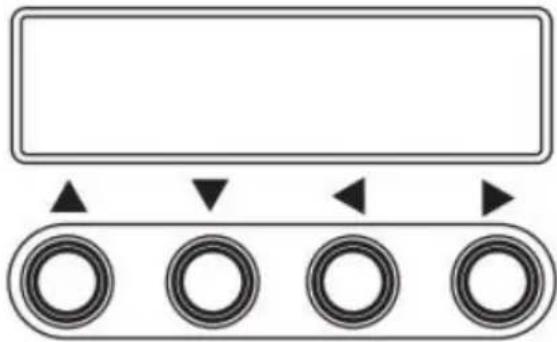

3.2 Keys Operatio n

	Omho og	Pagina omhoog; verhoog de parameterwaarde in instelling
	Omlaag	Pagina omlaag; verlaag de parameterwaarde in instelling
	Opbrengst	Terug naar vorig menu (afsluiten zonder op te
	Set	Ga naar submenu; instellen/opslaanBelastingen in-/uitschakelen (in handmatige modus

Tijdens het opstarten knipperen de 4 indicatoren eerst achtereenvolgens. Na zelfinspectie start het LCD-scherm en geeft het de spanning van batterij weer. Dit kan een vaste spanning zijn die door de gebruiker geselecteerd of een spanning die automatisch wordt herkend.

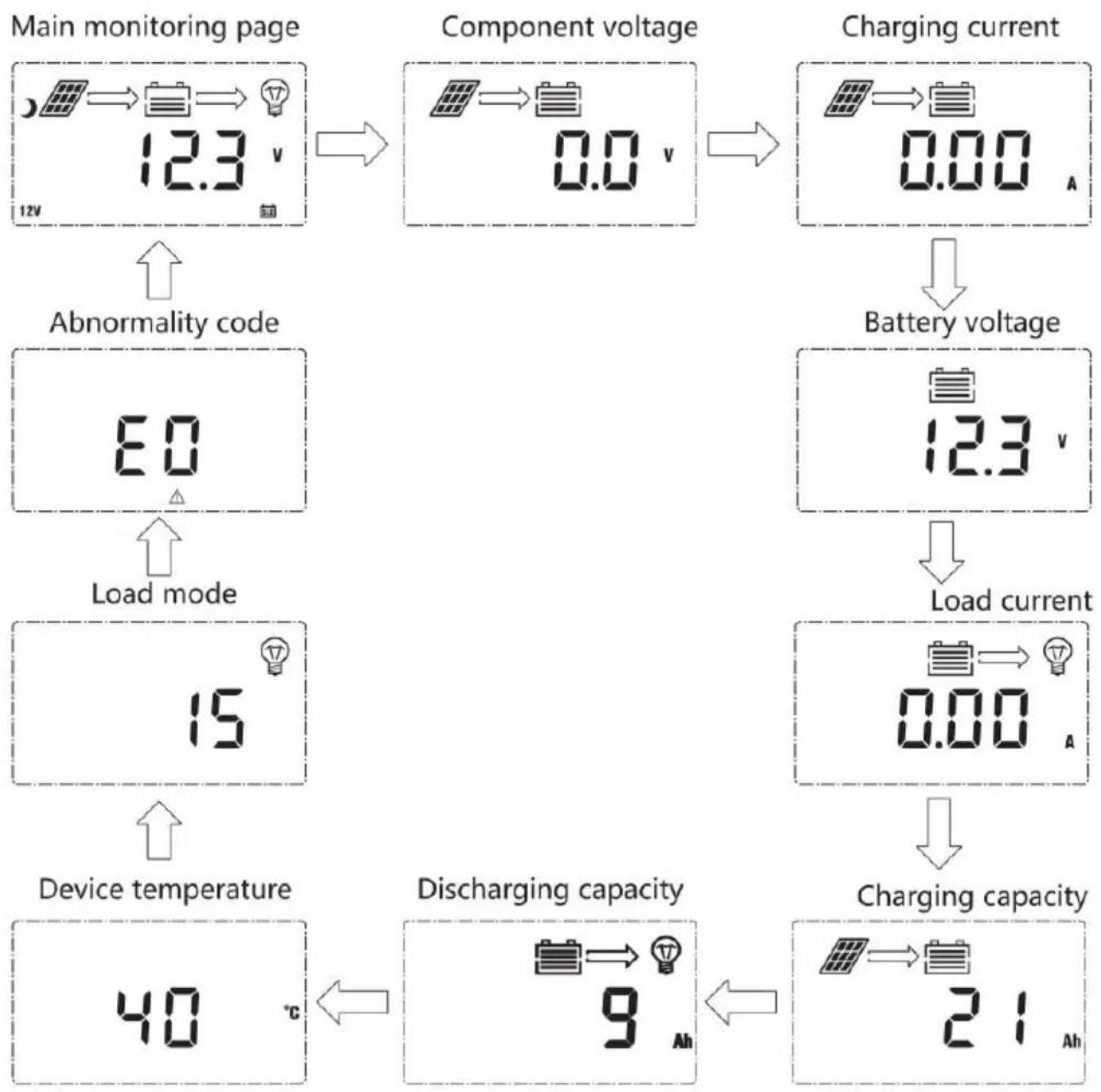

3.3.2 Hoofdinterface

Deze controller heeft 5 belastingsbedrijfsmodi die hieronder worden beschreven:

Nee.	Modus	Beschrijvingen
0	Enkel lichtcontrole('s nachts aan en overda uit)	Als er geen zonlicht aanwezig is, is de spanning van zonnepaneel lager dan de spanning van de lichtregeling schakelt de controller na een bepaalde tijd de belasting zonlicht opkomt, wordt de spanning van het zonnepanee dan de spanning van de lichtregeling en schakelt de cna een bepaalde tijd de belasting uit.
1~14	Lichtregeling + tijdregeling tot 14 uur	Wanneer er geen zonlicht aanwezig is, is de spanning zonnepaneel lager dan de spanning van de lichtregeling een tijdsvertraging schakelt de controller de belasting in belasting wordt uitgeschakeld na een vooraf ingestelde tijdsperiode.
15	Handmatige modus	met de toetsen aan- of uitzetten , ongeacht of het dag is. Deze modus is ontworpen voor een aantal speciaal ontworpen belastingen en wordt ook gebruikt in het debugproces.
16	Debugmodus	Wordt gebruikt voor systeemdebuggen. Met lichtsignalen de belasting uitgeschakeld; zonder lichtsignalen wordt de belasting ingeschakeld. Deze modus maakt een snelle o van de correctheid van de systeeminstallatie mogelijk tijd installatiedebug.
17	Normaal aan-modus	De onder spanning staande belasting blijft uitgangsspann leveren. Deze modus is geschikt voor belastingen die 2 dag stroom nodig hebben.

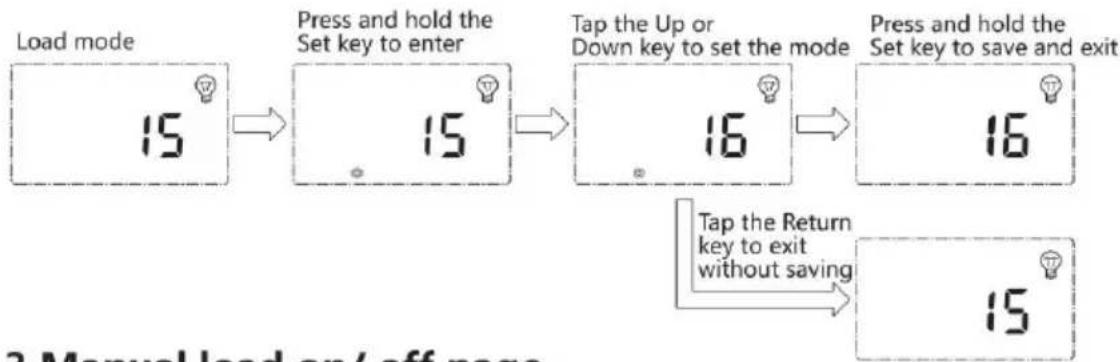

3.4.2 Aanpassing van de laadmodus

Gebruikers kunnen de laadmodus zelf naar behoefte aanpassen en de standaardmodus is de debuggingmodus (zie "laadmodi introductie"). De methode voor het aanpassen van laadmodi is als volgt:

In elke andere interface dan de laadmodus houdt u de Set-toets inge om de interface voor parameterinstellingen te openen.

Nadat u de instellingeninterface bent binnengegaan, tikt u op de Set-to om het menu voor instellingen te wisselen en tikt u op de Up- of Down-toets om de parameterwaarde in het menu te verhogen of te verlagen. Tik vervolgens op de Return-toets om af te sluiten (zonder parameterinstelling op te slaan) of houd de Set-toets ingedrukt om de instelling op te slaan en af te sluiten.

Let op: na het instellen van de systeemspanning moet de voeding word uitgeschakeld en vervolgens weer worden ingeschakeld, anders werkt de Het systeem kan werken onder een abnormale systeemspanning.

De controller stelt gebruikers in staat om de parameters aan te passe de werkelijke omstandigheden, maar parameterinstelling moet worden gedaan onder begeleiding van een professional, anders kunnen foutieve parameterinstellingen ervoor zorgen dat het systeem niet normaal kan functioneren. Voor details over parameterinstellingen, zie tabel 3

Kruisverwijzingstabel voor parameterinstellingen
Nee.	Weergegeven item	Beschrijving	Parameterbereik	Standaardinstelling
1	TYPE VLEERMUIS	Batterijtype	Gebruiker/overstroomd/afges loten/gel	Verzegeld
2	VOLT VAN SYS	Systeemspanning	12V/24V	AUTO
3	GELIJKSTELL ING CHG	Egaliseren van de laadspanning	9,0 ~ 17,0 V	14,6V
4	BOOST-CHG	Verhoog de laadspanning	9,0 ~ 17,0 V	14,4V
5	DRIJVENDE CHG	Zwevende laadspanning	9,0 ~ 17,0 V	13,8V
6	LAAG VOL RECT	Herstelspanning bij overontlading	9,0 ~ 17,0 V	12,6V
7	LAAG VOLUME SCHIJF	Overontladingsspanning	9,0 ~ 17,0 V	11.0V

4. PRODUCT PROTECTION AND SYSTEM MAINTENANCE

4.1 Protecti ons

Waterdichte bescherming
Beoordeling: IP32
➢ Ingangsvermogen beperkte bescherming

Wanneer het vermogen van het zonnepaneel hoger is dan de nomina waarde, beperkt de controller het vermogen van het zonnepaneel binne het nominale vermogensbereik om schade door overstroom te voorkom. De controller schakelt dan over op een stroombegrenzende schakeling.

➢ Bescherming tegen omgekeerde polariteit van de batterij

Als de polariteit van de batterij wordt omgedraaid, werkt het systeem maar zal de controller niet doorbranden.

PV-ingangseindspanning is te hoog

Als de spanning aan de ingangszijde van de PV-generator te hoog is schakelt de controller de PV-ingang automatisch uit.

PV-ingangseinde kortsluitbeveiliging

Als de spanning aan de ingangszijde van de PV-generator wordt kortgesloten, schakelt de controller het opladen uit. Zodra de kortsluitin opgeheven, wordt het opladen automatisch hersteld.

➢ Bescherming tegen omgekeerde polariteit van PV-ingang

Wanneer de polariteit van de PV-array wordt omgekeerd, raakt de controller niet beschadigd en wordt de normale werking voortgezet nach de bedradingsfout is verholpen.

➢ Bescherming tegen omgekeerd opladen 's nachts
Voorkom dat de batterij 's nachts ontlaadt via het zonnepaneel.
▶ TVS bliksembeveiliging
▶ Oververhittingsbeveiliging

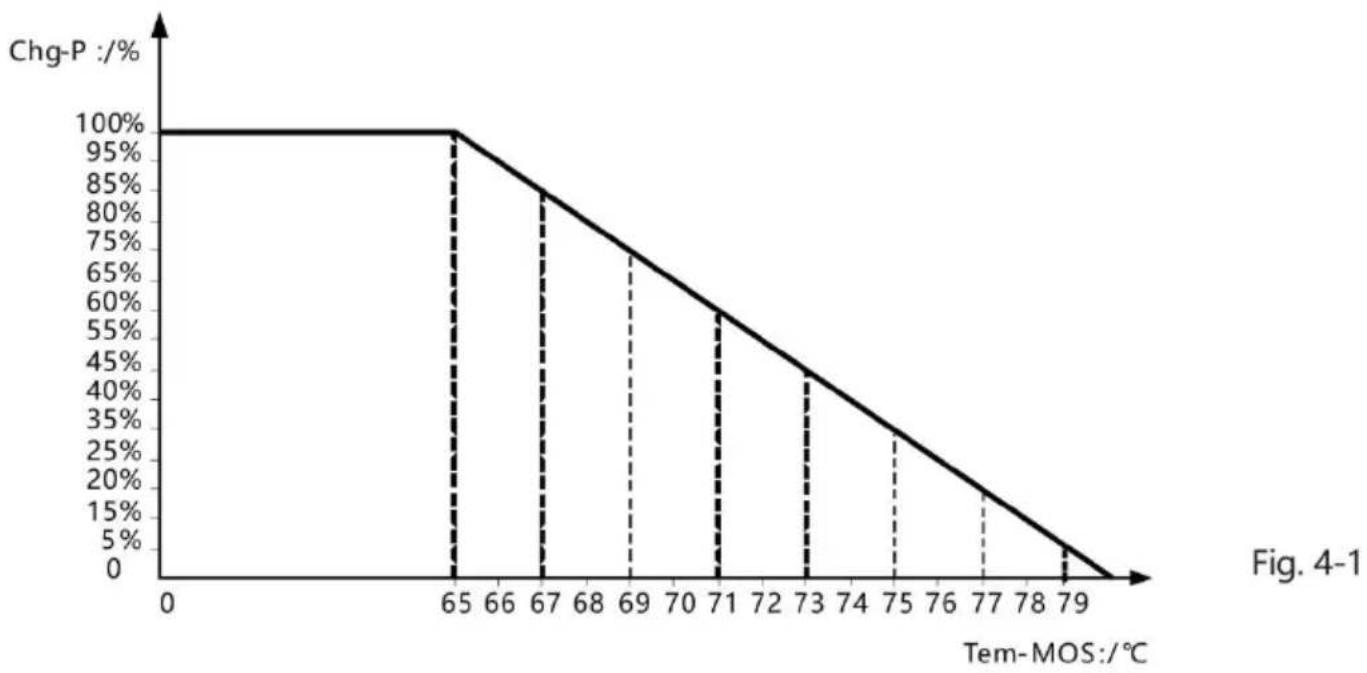

Wanneer de temperatuur van de controller de ingestelde waarde overschrijdt, wordt het laadvermogen verlaagd of wordt het laden gesto Zie het volgende diagram:

4.2 System Maintenance

- Om de beste prestaties van de controller op lange termijn te beho wordt aanbevolen om tweemaal per jaar inspecties uit te voeren.

- Zorg ervoor dat de luchtstroom rond de controller niet wordt geblokkeerd en verwijder vuil of gruis van de koelplaat.

- Controleer of de isolatielagen van alle blootliggende draden beschadigd zijn door blootstelling aan de zon, wijving met andere objecten in de buurt, houtrot, vernietiging door insecten of knaagdi enz. Als dit het geval is, is het noodzakelijk om de draad te rep of te vervangen.

- Controleer of indicatoren consistent zijn met de werking van het apparaat. Neem indien nodig corrigerende maatregelen voor storing of foutmeldingen.

- Controleer alle bedradingsklemmen op corrosie, schade aan de isolatie, tekenen van hoge temperaturen of verbranding/verkleuring e draai de schroeven van de aansluitingen stevig vast .

- Controleer op vuil, insectennesten en corrosie en maak indien nodig

schoon.

- Als de bliksemafleider defect is, vervang deze dan op tijd om de controller en andere apparaten van de gebruiker te beschermen te schade door blikseminslagen. Let op dat u indien nodig corrigerene maatregelen neemt voor eventuele storingen of foutmeldingen.

Waarschuwing: risico op elektrische schokken! Controleer altijd of alle voedingen van de controller zijn uitgeschakeld voordat u bovenstaande controles of handelingen uitvoert!

Fout	Beschrijving	Controlleractie	Indicatorstatus
E0	Normaal	-	LED-indicatie
E1	Overontlading	Belasting uitschakele	BAT-indicator knippert langzaam,ERROR-indicator brandt continu
E2	Overspanning batterij	Opladen uitschakelen	BAT-indicator knippert snel, ERROR-indicat brandt continu
E3	Waarschuwing voo onderspanning	Batterijniveau-indicatie	ERROR-indicator brandt continu
E4	Kortsluiting bij belasting	Belasting uitschakele	De LOAD-indicator knippert snel, de ERROR-indicator brandt continu
E5	Belasting overstroom	Vertraagd om de belasting uit te schakelen	De LOAD-indicator knippert snel, de ERROR-indicator brandt continu
E6	Apparaat oververhi	Draai met verminder vermogen	ERROR-indicator brandt continu
E7	Batterij te warm	Opladen uitschakelen	ERROR-indicator brandt continu
E8	Te groot vermoge van het zonnepaneel	Opladen met beperk stroom	ERROR-indicator brandt continu
E10	Overspanning op zonnepaneel	Opladen uitschakelen	ERROR-indicator brandt continu
E13	Zonnepaneel omgekeerde polariteit	Opladen uitschakelen	ERROR-indicator brandt continu

Fout	Beschrijving	Controlleractie	Indicatorstatus
E15	Batterij niet aangesloten of lithiumbatterijvoedingsbev eiliging	1. Wanneer de lithium-ionbatt aan de laadvoorwaarden vold wordt het opladen geactiveerd2. Loodzuuraccu, wanneer de accu niet wordt gedetecteerd, wordt het opladen uitgeschak wanneer de accu wordt gedetecteerd, wordt het oplad automatisch hervat	ERROR-indicator brandt continu
E16	Batterij te warm(E7 en E16 verschillen doordat opladen en ontladen apartebovengrensbeschermings temperaturen hebben)	Belasting uitschakelen	ERROR-indicator brandt continu
E18	BMS-overstroombeveiliging	Opladen uitschakelen	ERROR-indicator brandt continu

5. TECHNICAL PARAMETERS

5.1 Electrical parame ters

Parameter	Waarde
Model	ML2420
Systeemspanning	12V/24V Auto
Geen-belastingverlies	0,7W tot 1,2W
Batterijspanning	9V tot 35V
Max.zonne-ingangsspanning	100V (25 °C) ; 90V (-25 °C)
Maximale netspanning	Batterijspanning +2V tot 75V
Nominale laadstroom	20A
Nominale belastingstroom	20A
Max. capacitieve belastingcapaciteit	10000uF
Max. ingangsvermogen fotovoltaïsch systeem	260W / 12V520W / 24V
Conversie-efficiëntie	≤98%
MPPT-tracking-efficiëntie	>99%
Temperatuur	- 3 mv/°C / 2V (standaard)
Bedrijfstemperatuur	- 35°C naar 45°C
Beschermingsgraad	IP32
Gewicht	1,4 kg
Communicatiemethode	RS232 /RS485
Hoogte	≤ 3000 m
Productafmetingen	210x151x59,5 mm

5.2. Batt ery type default paramet ers

Vergelijkingstabel met parameters voor elk type batterij
Instellen Voltage Batterij Type	Gesloten loodzuur Batterij	Gel-loodzuurac cu	Open loodzuu Batterij	LI-batterij	Gebruiker (door d gebruiker gedefinieerd)
Overspanning Spanning loskoppelen	16.0V	16.0V	16.0V		9~17V
Egalisatiespanning	14,6V		14,8V		9~17V
Verhoog de spanning	14,4V	14,2V	14,6V	14,4V	9~17V
Zwevende spanning	13,8V	13,8V	13,8V		9~17V
Boost Herstellen Spanning	13,2V	13,2V	13,2V		9~17V
Lage spanning uitschakelen, spanning herstellen	12,6V	12,6V	12,6V	12,6V	9~17V
Onderspanning Alarmerende spanning	12.0V	12.0V	12.0V		9~17V
Lage spanning Spanning loskoppelen	11.1V	11.1V	11.1V	11.1V	9~17V
Ontladingslimiet Spanning	10,6V	10,6V	10,6V		9~17V
Overontlading Vertragingstijd	5 seconden	5 seconden	5 seconden		1~30s
Egaliseren Duur Tijd	120 minuten		120 minuten		0~ 600Min
Egaliserende laadinterval	30 Dagen	0Dag	30 Dagen		0~ 250D (0 verw naar een nauwkeurige egalisatie-laadfunctie)
Boost Duur Tijd	120 minuten	120 minuten	120 minuten		10~600Min

Bij het selecteren van Gebruiker moet het batterijtype zelf worden aangepast en in dit geval zijn de standaard systeemspanningsparamete consistent met die van de verzegelde loodzuurbatterij. Bij het wijzigen de batterijlaad- en ontlaadparameters moet de volgende regel worden gevolgd:

• Overspanningsbeveiligingsspanning > Laadlimietspanning ≥
  Egalisatiespanning ≥ Boostspanning ≥ Floatinglaadspanning > Boostretourspanning;

- Overspanningsuitschakelspanning > Overspanningsuitschakelretourspanning;

• Terugkeerspanning bij lage spanningsuitschakeling >
  Terugkeerspanning bij lage spanningsuitschakeling ≥ Ontladingslimietspanning;

- Onderspanningswaarschuwing retourspanning >

Onderspanningswaarschuwing spanning ≥ Ontladingslimietspanning;

- Boost-retourspanning > Lage-spanningsuitschakelretourspanning

6. CONVERSION EFFICIENCY CURVE

6.1 12V System Conversion

- Gebruik uw mobiele telefoon om de QR-code in de afbeelding te scannen.

• Volg de instructies om de APP-software te downloaden en voltooi dvervolgstappen.
• Nadat de installatie van de APP is voltooid, volgt u de instructies de verbinding tot stand te brengen. Zodra de verbinding tot stand gebracht, kunt u de informatie van het apparaat opvragen en het apparaat bedienen op de mobiele telefoon.

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA

STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd, Suite 250, 9166
