SERIE ML MAXIMUM POWER POINT TRACKING (MPPT)

MODELLO ML2420 REGOLATORE DI CARICA E SCARICA SOLARE

MANUALE D'USO

	Attenzione: per ridurre il rischio di lesioni, l'utente deve attentamente il manuale di istruzioni.
FC	Questo dispositivo è conforme alla Parte 15 delle Norme FC funzionamento è soggetto alle due condizioni seguenti: (1) Qu dispositivo non può causare interferenze dannose e (2) Quest dispositivo deve accettare qualsiasi interferenza ricevuta, compr le interferenze che possono causare un funzionamento indesid
	Questo prodotto è soggetto alle disposizioni della Diretti Europea 2012/19/CE. Il simbolo raffigurante un bidone spazzatura barrato indica che il prodotto richiede la rad differenziata dei rifiuti nell'Unione Europea. Ciò si applico prodotto e a tutti gli accessori contrassegnati con quest simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devon essere portati in un punto di raccolta per il riciclaggio dispositivi elettrici ed elettronici

Modello	Modello ML2420
Tensione della batteria	12V/24V
Tensione massima a circuito aperto del fotovoltaico	100 V (25 °C), 90 V (-25 °C)
Corrente di carica	20A
Potenza massima in ingresso	20A

Cari utenti, Grazie mille per aver scelto i nostri prodotti!

SAFETY INSTRUCTIONS

1. Poiché questo controller gestisce tensioni che superano il limite massimo per la sicurezza umana, non utilizzarlo prima di aver letto attentamente questo manuale e di aver completato la formazione sulle operazioni di sicurezza.
2. Il controller non ha componenti interni che necessitano di manutenza o assistenza, pertanto non tentare di smontarlo o ripararlo.
3. Installare il controller in ambienti chiusi, evitando l'esposizione dei componenti e l'infiltrazione di acqua.
4. Durante il funzionamento, il radiatore può raggiungere temperature molto elevate, pertanto installare il regolatore in un luogo con buone condizioni di ventilazione.
5. Si consiglia di installare un fusibile o un interruttore all'esterno del controller.
6. Prima di installare e cablare il controller, assicurarsi di scollegare i pannello fotovoltaico e il fusibile o l'interruttore vicino ai terminali della batteria.
7. Dopo l'installazione, verificare che tutti i collegamenti siano solidi e affidabili, per evitare collegamenti allentati che potrebbero dare origine pericoli causati dall'accumulo di calore.

Attenzione: significa che l'operazione in questione è pericolosa che è necessario prepararsi adeguatamente prima di procedere.

Nota: significa che l'operazione in questione potrebbe causare ni.

Suggerimenti: indicano consigli o istruzioni per l'operatore.

Sommario

1. Introduzione al
   prodotto 05
2. Installazione del
   prodotto 13
3. Funzionamento e visualizzazione del
   prodotto....19
4. Protezione del prodotto e manutenzione del
   sistema....25
5. Parametri
   tecnici....30
6. Curva di efficienza di
   conversione....32
7. Dimensioni del
   prodotto....33
   8 . Funzione di controllo
   APP 34

• Questo prodotto può continuare a monitorare la potenza di generazione del pannello solare e tracciare i valori più alti di tens e corrente (VI) in tempo reale, consentendo al sistema di caricare batteria alla massima potenza. È progettato per essere utilizzato in sistemi solari fotovoltaici fuori rete per coordinare il funzionamento pannello solare, batteria e carico, fungendo da unità di controllo centrale negli impianti fotovoltaici fuori rete.

• Questo prodotto è dotato di uno schermo LCD in grado di visualizzati, dinamicamente lo stato operativo, parametri operativi, registri del controllore, parametri di controllo, ecc. Gli utenti possono controllare comodamente i parametri tramite i tasti, e modificare i parametri di controllo per soddisfare i diversi requisiti del sistema.

• Il controller utilizza il protocollo di comunicazione Modbus standard, rendendo facile per gli utenti controllare e modificare autonomamen parametri del sistema. Inoltre, fornendo software di monitoraggio gratuito, offriamo agli utenti la massima praticità per soddisfare le molteplici esigenze di monitoraggio remoto.

• Grazie alle funzioni complete di auto-rilevamento dei guasti elettronic e alle potenti funzioni di protezione elettronica integrate nel control si possono evitare, nella misura del possibile, danni ai componenti causati da errori di installazione o guasti del sistema.

• Grazie alla tecnologia avanzata di tracciamento a doppio picco o multi-picco, quando il pannello solare è in ombra o una parte del pannello si guasta, causando picchi multipli sulla curva IV, il contrè comunque in grado di tracciare con precisione il punto di mass potenza.
• Un algoritmo integrato di tracciamento del punto di massima potenza può migliorare significativamente l'efficienza di utilizzo dell'energia dei sistemi fotovoltaici e aumentare l'efficienza di carica del 15%-20% rispetto al metodo PWM convenzionale.
• Una combinazione di più algoritmi di tracciamento consente di tracciare con precisione il punto di lavoro ottimale sulla curva IV tempo estremamente breve.
• Il prodotto vanta un'efficienza di inseguimento MPPT ottimale fino al 99,9%.
• Le tecnologie avanzate di alimentazione digitale aumentano l'efficienza di conversione energetica del circuito fino al 98%.
• Sono disponibili opzioni di programma di ricarica per diversi tipi di batterie, tra cui batterie al gel, batterie sigillate, batterie aperte, ba al litio, ecc.
• Il controller è dotato di una modalità di carica a corrente limitata. Quando la potenza del pannello solare supera un certo livello e l'corrente di carica è maggiore della corrente nominale, il controller abbasserà automaticamente la potenza di carica e porterà la corre

di carica al livello nominale.

• È supportato l'avvio istantaneo di grandi correnti di carichi capacitivi
• È supportato il riconoscimento automatico della tensione della batteria.
• Gli indicatori LED di guasto e uno schermo LCD in grado di visualizzare informazioni sulle anomalie aiutano gli utenti a identifica rapidamente i guasti del sistema.
• È disponibile la funzione di archiviazione dei dati storici, che posso essere archiviati fino a un anno.
• Il controller è dotato di uno schermo LCD tramite il quale gli utenti possono non solo controllare i dati operativi e gli stati del disposi ma anche modificare i parametri del controller.
• Il controller supporta il protocollo Modbus standard, soddisfacendo le esigenze di comunicazione in diverse occasioni.
• Il controller impiega un meccanismo di protezione da sovratemperatura integrato. Quando la temperatura supera il valore impostato, la corrente di carica diminuirà in proporzione lineare alla temperatura in modo da frenare l'aumento di temperatura del contri impedendo efficacemente che il controller venga danneggiato dal surriscaldamento.
• Dotato di una funzione di compensazione della temperatura, il controller può regolare automaticamente i parametri di carica e sca per prolungare la durata della batteria.
  ● Protezione contro i fulmini TVS.

Fig. 1-1 Aspetto e interfacce del prodotto

NO.	Articolo	NO.	Articolo
1	Indicatore di carica	10	Interfaccia "+" della batteria
2	Indicatore della batteria	11	Interfaccia batteria "-"
3	Indicatore di carico	@	Carica interfaccia "+"
4	Indicatore di anomalia	13	Carica l'interfaccia "-"
5	Schermo LCD	14	Interfaccia di campionamento della temperatura esterna
6	Tasti operativi	15	Interfaccia di comunicazione RS232/RS485
7	Foro di installazione
8	Interfaccia "+" del panne solare
9	Interfaccia "-" del panne solare

1.4 Introduction to Maximu m Po wer Point Tracking Technolog y

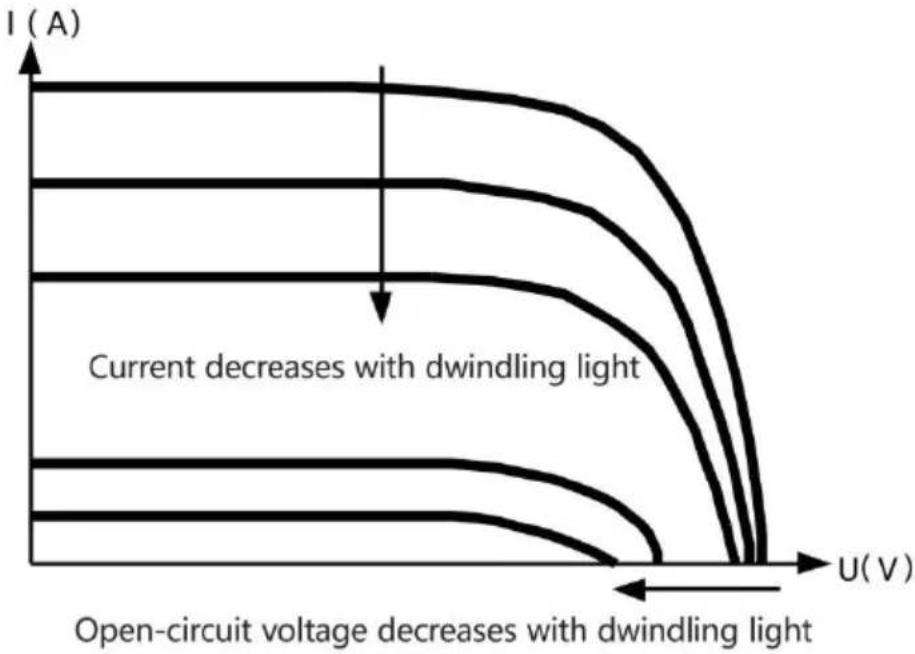

Maximum Power Point Tracking (MPPT) è una tecnologia di carica avanzata che consente al pannello solare di produrre più energia regolando lo stato operativo del modulo elettrico. A causa della non linearità degli array solari, esiste un punto di massima potenza in uso (punto di massima potenza) sulle loro curve. Non riuscendo a bloccar modo continuo su questo punto per caricare la batteria, i controller convenzionali (che impiegano tecnologie di commutazione e carica PWI non riescono a ottenere la maggior parte dell'energia dal pannello sola Ma un regolatore di carica solare dotato di tecnologia MPPT può trac continuamente il punto di massima potenza degli array in modo da ottenere la massima quantità di energia per caricare la batteria.

Prendiamo come esempio un sistema da 12 V. Poiché la tensione di del pannello solare (Vpp) è di circa 17 V mentre la tensione della b di circa 12 V, quando si carica con un regolatore di carica convenzio tensione del pannello solare rimarrà a circa 12 V, non riuscendo a fu massima potenza. Tuttavia, il regolatore MPPT può superare il problem regolando la tensione e la corrente di ingresso del pannello solare in reale, realizzando una potenza di ingresso massima.

Rispetto ai controller PWM convenzionali, il controller MPPT può sfrutta al massimo la potenza massima del pannello solare e quindi fornire i corrente di carica maggiore. In generale, quest'ultimo può aumentare il rapporto di utilizzo dell'energia dal 15% al 20% rispetto al primo.

Nel frattempo, a causa delle mutevoli condizioni di temperatura ambier di illuminazione, il punto di potenza massima varia frequentemente, e nostro controller MPPT può regolare le impostazioni dei parametri in t'alle condizioni ambientali in tempo reale, in modo da mantenere sempre sistema vicino al punto di funzionamento massimo. L'intero processo è completamente automatico senza la necessità di intervento umano.

Come una delle fasi di carica, MPPT non può essere utilizzato da su solito è necessario combinare carica boost, carica di mantenimento, ca di equalizzazione e altri metodi di carica per completare il processo c carica della batteria. Un processo di carica completo include: carica ra carica di mantenimento e carica di mantenimento. La curva di carica mostrata di seguito:

Nella fase di carica rapida, poiché la tensione della batteria non ha raggiunto il valore impostato di tensione completa (ad esempio tensione equalizzazione/boost), il controller eseguirà la carica MPPT sulla batteria con la massima potenza solare. Quando la tensione della batteria raggiunge il valore preimpostato, inizierà la carica a tensione costante.

b) Sostenere la carica

Quando la tensione della batteria raggiunge il valore impostato della tensione di mantenimento, il regolatore eseguirà la carica a tensione costante. Questo processo non includerà più la carica MPPT e la cor di carica diminuirà gradualmente nel tempo. La carica di mantenimento avviene in due fasi, ovvero carica di equalizzazione e carica di boost due fasi vengono condotte senza ripetizione, in cui la carica di

equalizzazione viene avviata una volta ogni 30 giorni.

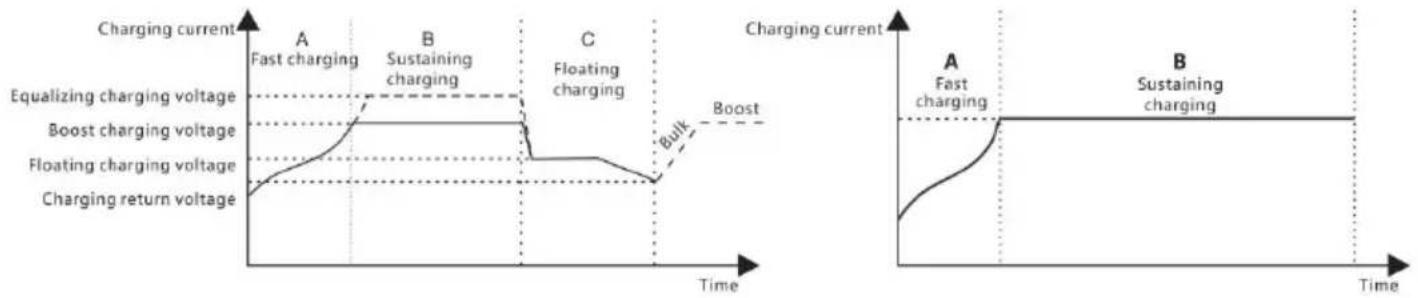

Ricarica rapida

Di default, la carica boost dura in genere 2 ore, ma gli utenti posso regolare i valori preimpostati di durata e il punto di tensione boost in alle esigenze effettive. Quando la durata raggiunge il valore impostato, sistema passerà alla carica floating.

Equalizzazione della carica

Attenzione: rischio di esplosione!

Durante la carica di equalizzazione, una batteria al piombo aperta può produrre gas esplosivi, pertanto il vano batteria deve avere buone condizioni di ventilazione.

Attenzione: rischio di danni all'apparecchiatura!

La carica equalizzante può aumentare la tensione della batteria a un che può causare danni ai carichi CC sensibili. Controllare e assicurarsi le tensioni di ingresso consentite di tutti i carichi nel sistema siano n del valore impostato per la batteria. carica equalizzante.

Attenzione: rischio di danni all'apparecchiatura!

Una carica eccessiva o una quantità eccessiva di gas generata posso danneggiare le piastre della batteria e causare la formazione di incrostazioni del materiale attivo sulle piastre della batteria.

L'equalizzazione della carica a un livello eccessivamente alto o per un periodo troppo lungo può causare danni. Leggere attentamente i requis effettivi della batteria distribuita nel sistema.

Alcuni tipi di batterie traggono vantaggio dalla carica di equalizzazione regolare che può mescolare l'elettrolita, bilanciare la tensione della bat e completare la reazione elettrochimica. La carica di equalizzazione aumenta la tensione della batteria a un livello superiore rispetto alla tensione di alimentazione standard e gasifica l'elettrolita della batteria. controller quindi indirizza automaticamente la batteria nella carica di equalizzazione, la durata della carica è di 120 minuti (predefinita). Per evitare troppo gas generato o surriscaldamento della batteria, la caric

equalizzazione e la carica di boost non si ripeteranno in un ciclo di completo.

Nota:

1) Se, a causa dell'ambiente di installazione o dei carichi di lavoro, i sistema non riesce a stabilizzare in modo continuativo la tensione dell batteria a un livello costante, il controller avvierà un processo di temporizzazione e, 3 ore dopo che la tensione della batteria ha raggi valore impostato, il sistema passerà automaticamente alla carica di equalizzazione.
2) Se non è stata effettuata alcuna calibrazione dell'orologio del control il controller eseguirà regolarmente una carica di equalizzazione in base suo orologio interno.

Carica galleggiante

Al termine della fase di carica di mantenimento, il controller passerà carica flottante, in cui il controller abbassa la tensione della batteria diminuendo la corrente di carica e mantiene la tensione della batteria valore impostato della tensione di carica flottante. Nel processo di car flottante, viene eseguita una carica molto leggera per la batteria per mantenerla stato completo. In questa fase, i carichi possono accedere quasi tutta l'energia solare. Se i carichi consumano più energia di qu pannello solare possa fornire , il controller non sarà in grado di man la tensione della batteria nella fase di carica flottante. Quando la tens della batteria scende al valore impostato per tornare alla carica boost, sistema uscirà dalla carica flottante e rientrerà nella carica rapida.

- Prestare molta attenzione quando si installa la batteria. Per le batte al piombo aperte, indossare un paio di occhiali protettivi durante l'installazione e, in caso di contatto con l'acido della batteria,

sciacquare immediatamente con acqua.

• Per evitare cortocircuiti nella batteria, non posizionare oggetti metallici nelle sue vicinanze.
• Durante la carica della batteria potrebbe generarsi gas acido, pertar assicurarsi che l'ambiente circostante sia ben ventilato.
• Tenere la batteria lontana da scintille di fuoco, poiché potrebbe produrre gas infiammabili.
• Quando si installa la batteria all'esterno, adottare misure adeguate p proteggerla dalla luce solare diretta e dall'infiltrazione di acqua piovana.
• Collegamenti allentati o fili corrosi possono causare una generazione di calore eccessivo che può ulteriormente fondere l'isolamento del stratificare e bruciare i materiali circostanti, e persino causare un incendio, quindi assicurarsi che tutti i collegamenti siano serrati saldamente. I fili devono essere fissati correttamente con fascette, quando si presenta la necessità di spostare le cose, evitare che oscillino in modo da evitare che i collegamenti si allentino.
• Quando si collega il sistema, la tensione del terminale di uscita potrebbe superare il limite massimo per la sicurezza umana. Se è necessario effettuare un'operazione, assicurarsi di utilizzare utensili isolanti e di tenere le mani asciutte.
• I terminali di cablaggio sul controller possono essere collegati con i singola batteria o un pacco di batterie. Le seguenti descrizioni in questo manuale si applicano ai sistemi che impiegano una singola batteria o un pacco di batterie.
• Seguire le istruzioni di sicurezza fornite dal produttore della batteria.
• Nella scelta dei cavi di collegamento per il sistema, attenersi al cri secondo cui la densità di corrente non sia superiore à 4 A/mm
• Collegare il terminale di terra del controller alla terra.

2.2 Wiring Speci ficatio ns

I metodi di cablaggio e installazione devono essere conformi alle

specifiche elettriche nazionali e locali. Le specifiche di cablaggio della batteria e dei carichi devono essere selezionate in base alle correnti nominali e vedere la seguente tabella per le specifiche di cablaggio:

Modelli	Carica nominale attuale	Scarica nominale attuale	Cavo della batteria diametro ( ^nm2 )	Cavo di caric diametro ( ^mm2 )
Modello ML2420	20A	20A	5 millimetr ^2	5 millimetr ^2

Attenzione: rischio di esplosione! Non installare mai il

controller e una batteria aperta nello stesso spazio chiuso! Il controller deve essere installato in uno spazio chiuso in cui potrebbe accumular gas della batteria.

Attenzione: pericolo di alta tensione! Pannelli fotovoltaici

può produrre una tensione a circuito aperto molto alta. Aprire l'interrut il fusibile prima di cablare e fare molta attenzione durante il processo cablaggio.

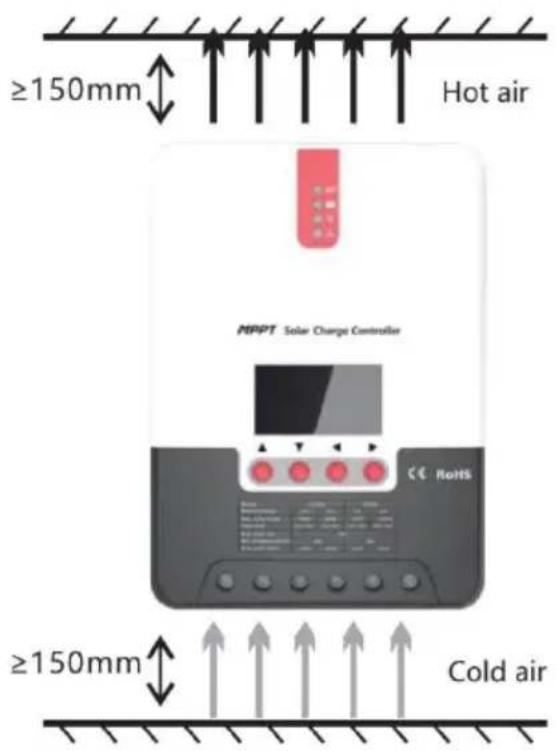

Note: quando si installa il controller, assicurarsi che

che l'aria scorra abbastanza attraverso il radiatore del controller e lasci almeno 150 mm di spazio sia sopra che sotto il controller in modo garantire la convezione naturale per la dissipazione del calore. Se il controller è installato in una scatola chiusa, assicurarsi che la scatola fornisca un effetto di dissipazione del calore affidabile.

Fase 1: scegliere il sito di installazione

Non installare il controller in un luogo esposto alla luce solare diretta alte temperature o a infiltrazioni d'acqua e assicurarsi che l'ambiente circostante sia ben ventilato.

Fase 2: per prima cosa posizionare la piastra guida di installazioni nella posizione corretta, utilizzare un pennarello per contrassegnare punti di montaggio, quindi praticare 4 fori di montaggio nei 4 pu contrassegnati e inserire le viti.

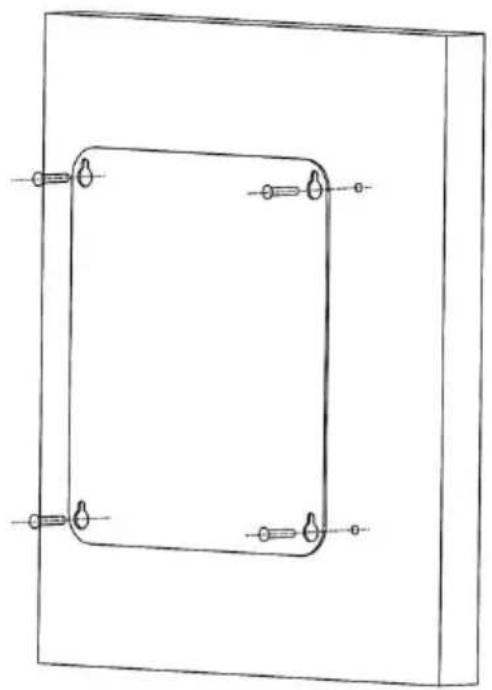

Passaggio 3: riparare il controller

Orientare i fori di fissaggio del controller verso le viti indicate nel pas 2 e montare il controller.

Per prima cosa rimuovi le due viti sul controller, quindi inizia l'operaz cablaggio. Per garantire la sicurezza dell'installazione, raccomandiamo il seguente ordine di cablaggio; tuttavia, puoi scegliere di non seguire q ordine e non si verificheranno danni al controllore.


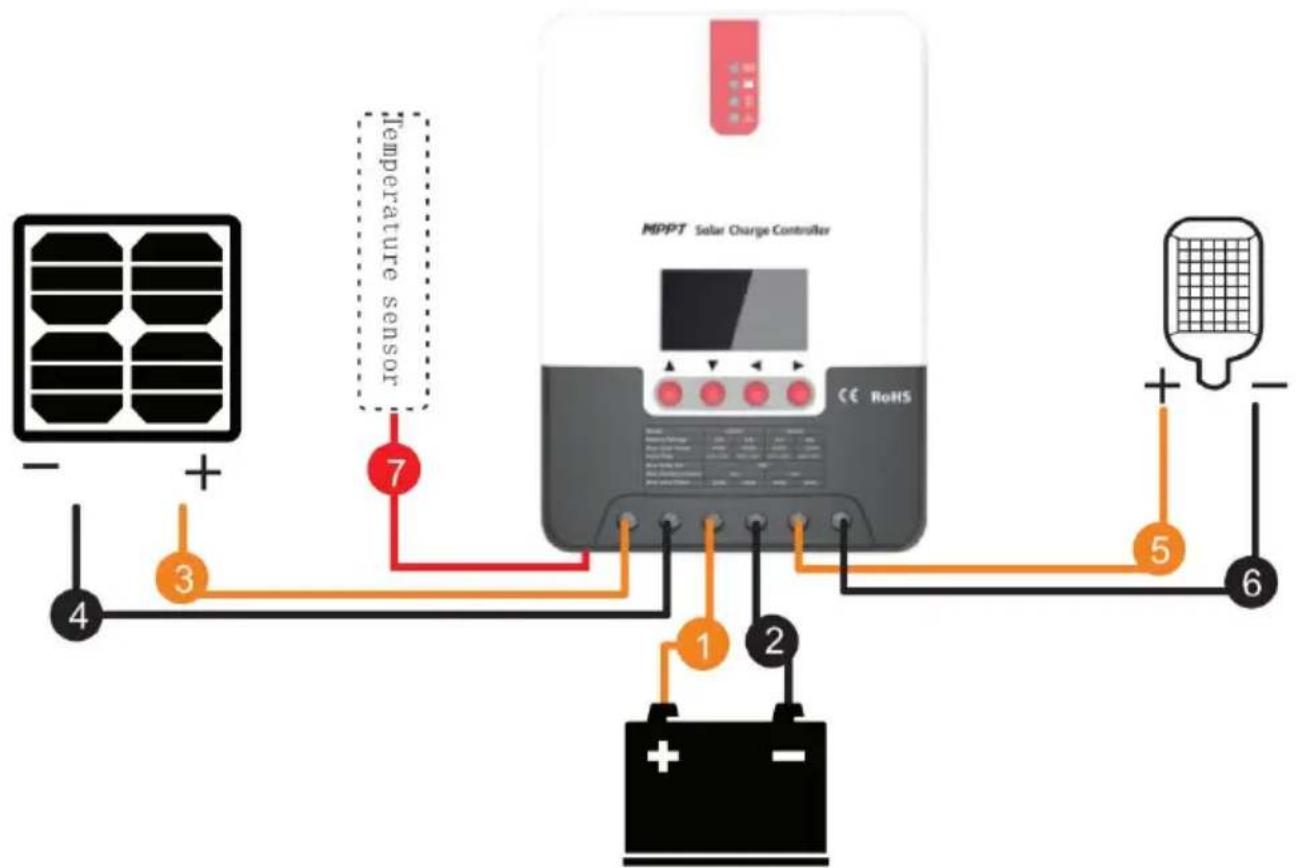

① Collegamento all'interfaccia di campionamento della temperatura esterna
② Collegamento del cavo di comunicazione
③ Collegamento del cavo di alimentazione

Attenzione: rischio di scosse elettriche! Raccomandiamo vivamente o collegare fusibili o interruttori sul lato del pannello fotovoltaico, sul lato carico e sul lato della batteria in modo da evitare scosse elettriche con il cablaggio o operazioni errate e di assicurarsi che fusibili e interruttori siano in stato aperto prima del cablaggio.

Attenzione: pericolo di alta tensione! I pannelli fotovoltaici possono produrre una tensione a circuito aperto molto elevata. Aprire l'interrutto il fusibile prima di cablare e fare molta attenzione durante il processc cablaggio.

Attenzione: rischio di esplosione! Una volta che i terminali positivo

negativo della batteria o i cavi che si collegano ai due terminali vanr cortocircuito, si verificherà un incendio o un'esplosione. Prestare sempre attenzione durante l'operazione. Collegare prima la batteria, poi il caric infine il pannello solare. Durante il cablaggio, seguire l'ordine prima "+ poi "-".

④ Accensione

Dopo aver collegato tutti i cavi di alimentazione in modo solido e aff controllare nuovamente se il cablaggio è corretto e se i poli positivo negativo sono collegati in modo inverso. Dopo aver confermato che non sono guasti, chiudere prima il fusibile o l'interruttore della batteria, quindi verificare se gli indicatori LED si accendono e lo schermo LCD visual informazioni. Se lo schermo LCD non visualizza informazioni, aprire immediatamente il fusibile o l'interruttore e ricontrollare se tutti i collegamenti sono stati eseguiti correttamente.

Se la batteria funziona normalmente, collega il pannello solare. Se la solare è abbastanza intensa, l'indicatore di carica del controller si accenderà o lampeggerà e inizierà a caricare la batteria.

Dopo aver collegato con successo la batteria e l'array fotovoltaico, chi infine il fusibile o l'interruttore del carico, quindi puoi testare manualme se il carico può essere acceso e spento normalmente. Per i dettagli, riferimento alle informazioni sulle modalità di lavoro e sulle operazioni carico.

Attenzione: quando il controller è in normale stato di carica, scolle la batteria avrà un effetto negativo sui carichi CC e, in casi estremi, potrebbero danneggiarsi.

Attenzione: entro 10 minuti dal controllore interrompe la carica; se della batteria sono collegati in modo inverso, i componenti interni del controller potrebbero danneggiarsi.

Nota:

1) Il fusibile o l'interruttore della batteria devono essere installati il più vicino possibile al della batteria; si raccomanda che la distanza di installazione non sia superiore a 150 mm

2) Se al controller non è collegato alcun sensore di temperatura remoto, il valore della temperatura della batteria rimarrà a 25 °C.

3) Se nel sistema è installato un inverter, collegarlo direttamente alla batteria e non ai te di carico del controller.

		Fotovoltaico vettore indicatore	Indicando IL controllore attuale carica modalità .
		PIPISTRELLO indicatore	Indicando IL batteria attuale stato .
		CARICO indicatore	Indicando IL carichi ' On / Off E stato .
		ERRORE indicatore	Indicando se IL controllore È funzionamento normalmente .

Indicatore del pannello fotovoltaico:

NO.	STATO DI CARICA		Stato dell'indicatore	Stato di carica
1		BULK	Stabile su	Ricarica MPPT
2		ACCEPTANCE	Lampeggiamento lento(un ciclo di 2 secondi con accensione e spegnimento della durata di 1 secondo)	Ricarica rapida
3		FLOAT	Lampeggiante singolo(un ciclo di 2s con accensione spegnimento che durano rispettivamente 0,1s e 1,9s)	Carica galleggiante

4	EQUALIZE	Lampeggiamento rapido(un ciclo di 0,2 s con accensi spegnimento della durata di 0,1 ciascuno)	Equalizzazione della carica
5	CURRENT-LIMITED	Doppio lampeggio(un ciclo di 2s con accensione 0,1s, spegnimento per 0,1s, accensione di nuovo per 0,1s spegnimento di nuovo per 1,7	Corrente limitata carica
6		Spento	Nessuna ricarica

Indicatore BAT:

Indicatore stato	Batteria stato
Costante SU	Normale batteria voltaggio
Lento lampeggiante ( UN ciclo di 2 secondi con SU spento ogni duraturo per 1 secondo )	Batteria sovra - scaricato
Presto lampeggiante ( UN ciclo di 0,2 secondi con S spento ogni duraturo per 0,1 s )	Batteria sovratensione

Indicato re di CARICO:

Stato dell'indicatore	Stato di carico
Spento	Carico spento
Lampeggio rapido (un ciclo di 0,2 s con accensio spegnimento della durata di 0,1 s ciascuno)	Carico sovraccarico/cortocircuito
Stabile su	Il carico funziona normalmente

ERRORE indicatore :

Stato dell'indicatore	Indicazione di anomalia
Spento	Sistema funzionante normalmente
Stabile su	Malfunzionamento del sistema

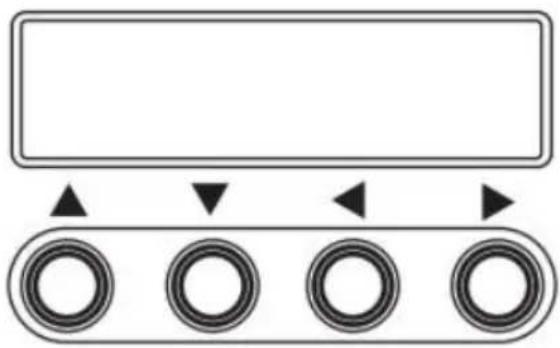

3.2 Keys Operatio n

Su	Pagina su; aumenta il valore del parametro nell'impostazione
Giù	Pagina giù; diminuisce il valore del parametro nell'impostazione
Ritorno	Torna al menu precedente (esci senza salvare)
Impostato	Entra nel sottomenu; imposta/salvaAccendere/spegnere i carichi (in modalità manua

Durante l'avvio, i 4 indicatori lampeggeranno prima in successione e, l'autoispezione, lo schermo LCD si accenderà e visualizzerà il livello di tensione della batteria, che sarà una tensione fissa selezionata dall'ute o una tensione riconosciuta automaticamente.

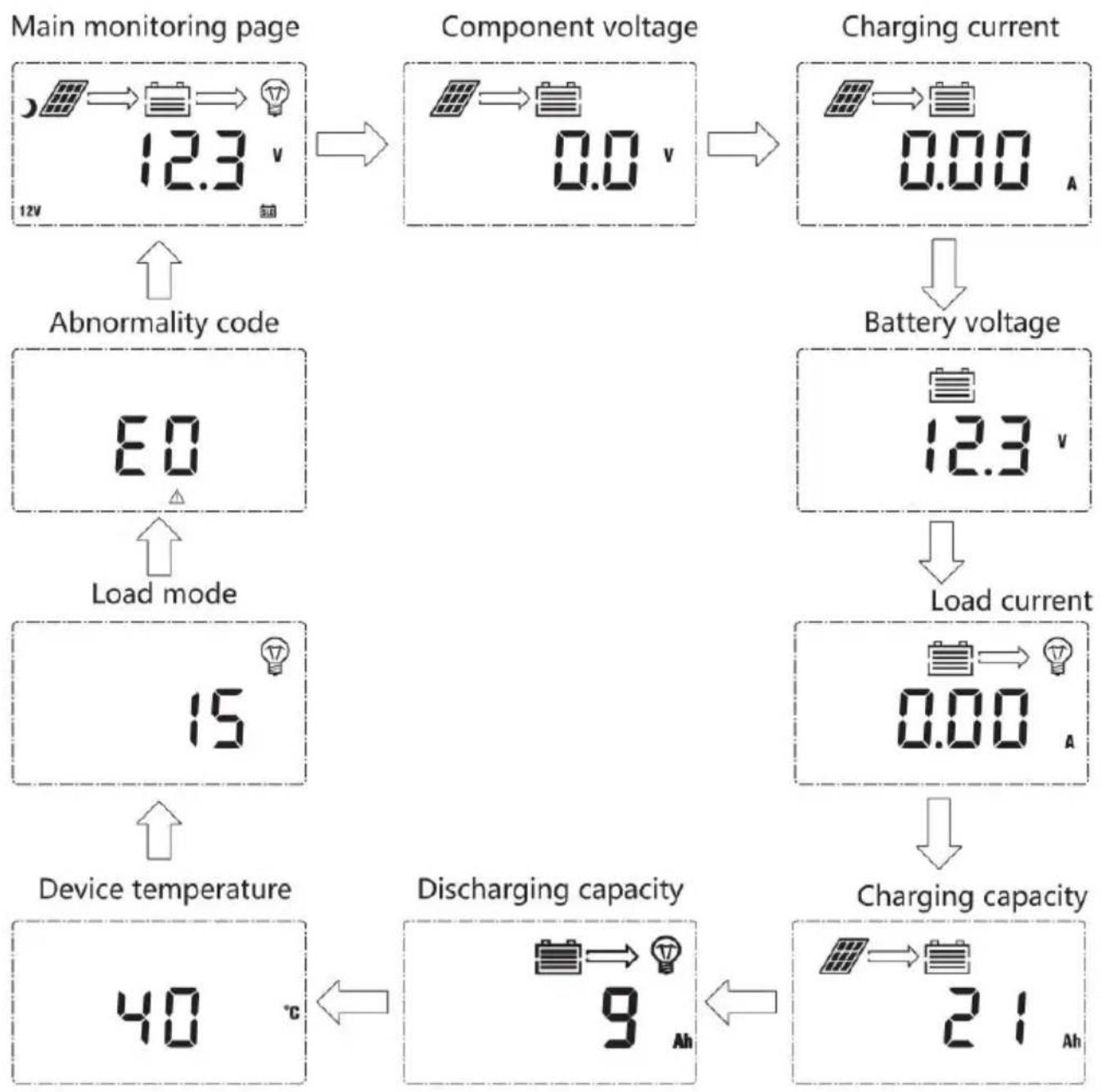

3.3.2 Interfaccia principale

3.4.1 Introduzione alle modalità di carico

Questo controller ha 5 modalità di funzionamento del carico che verra descritte di seguito:

NO.	Modalità	Descrizioni
0	Controllo della luce unica (accensione notturna e spegnimento diurno)	Quando non è presente luce solare, la tensione del pa solare è inferiore alla tensione di accensione del contro luce e, dopo un ritardo, il controller accenderà il carico sorge la luce solare, la tensione del pannello solare sa superiore alla tensione di spegnimento del controllo della dopo un ritardo, il controller spegnerà il carico.
1~14	Controllo luce + controllo tempo da 1 a 14 ore	Quando non c'è luce solare, la tensione del pannello s inferiore alla tensione di accensione del controllo della I dopo un ritardo temporale, il controller accenderà il cari carico verrà spento dopo aver funzionato per un period tempo preimpostato.
15	Modalità manuale	In questa modalità, l'utente può accendere o spegnere con i tasti, indipendentemente dal fatto che sia giorno Questa modalità è progettata per alcuni carichi apposita pensati, ed è anche utilizzata nel processo di debug.
16	Modalità di debug	Utilizzato per il debug del sistema. Con segnali luminos carico viene spento; senza segnali luminosi, il carico vie acceso. Questa modalità consente un rapido controllo de correttezza dell'installazione del sistema durante il debug dell'installazione.
17	Modalità normale accesa	Il carico alimentato continua a erogare energia e questa modalità è adatta per carichi che necessitano di alimen 24 ore su 24.

3.4.2 Regolazione della modalità di carico

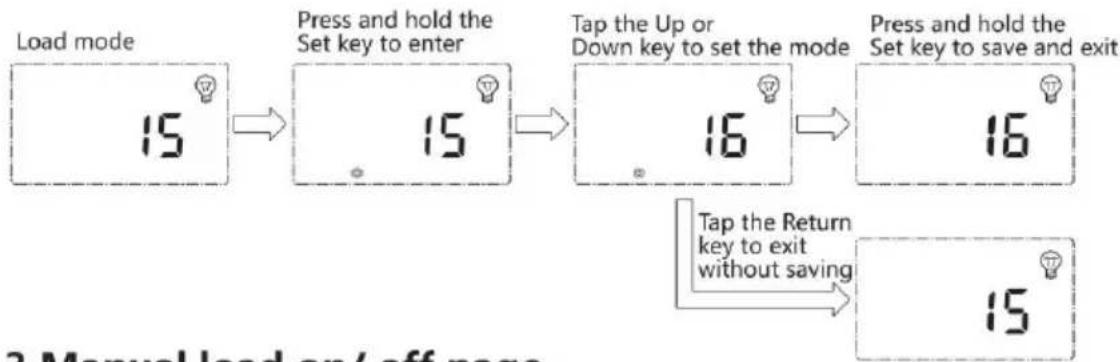

Gli utenti possono regolare la modalità di caricamento in base alle presigenze e la modalità predefinita è la modalità di debug (vedere "Introduzione alle modalità di caricamento"). Il metodo per regolare le modalità di caricamento è il seguente:

In qualsiasi interfaccia diversa dalla modalità di carico, tenere premuto tasto Set per accedere all'interfaccia di impostazione dei parametri.

Dopo essere entrati nell'interfaccia di impostazione, toccare il tasto Set cambiare il menu per l'impostazione e toccare il tasto Su o Giù per aumentare o diminuire il valore del parametro nel menu. Quindi toccar tasto Invio per uscire (senza salvare l'impostazione del parametro) o tenere premuto il tasto Set per salvare l'impostazione e uscire.

Nota: dopo aver impostato la tensione di sistema, l'alimentazione deve

essere spenta e poi riaccesa, altrimenti il il sistema potrebbe funzionare con tensione di sistema anomala.

Il controller consente agli utenti di personalizzare i parametri in base condizioni effettive, ma l'impostazione dei parametri deve essere esegui sotto la guida di un professionista, altrimenti impostazioni dei parametri errate potrebbero impedire al sistema di funzionare normalmente. Per i dettagli sulle impostazioni dei parametri, vedere la tabella 3

Tabella di riferimento incrociato per l'impostazione dei parametri
NO.	Elemento visualizzato	Descrizione	Intervallo dei parametri	Impostazione predefinita
1	TIPO DI PIPISTRELLO	Tipo di batteria	Utente/allagato/sigillato/gel	Sigillato
2	VOLT DI SISTEMA	Tensione di sistema	12V/24V	AUTO
3	EQUALIZZAZI ONE CAMBIC	Equalizzazione della tension di carica	9,0 ~ 17,0 V	14,6 V
4	AUMENTA IL CAMBIO	Aumentare la tensione di carica	9,0 ~ 17,0 V	14,4 V
5	CAMBIO FLUTTUANTE	Tensione di carica di mantenimento	9,0 ~ 17,0 V	13,8 V
6	RETTANGOLO A BASSO VOLUME	Tensione di recupero da scarica eccessiva	9,0 ~ 17,0 V	12,6 V
7	DISCO A BASSO VOLUME	Tensione di scarica eccessi	9,0 ~ 17,0 V	11,0 V

4. PRODUCT PROTECTION AND SYSTEM MAINTENANCE

4.1 Protecti ons

▶ Protezione impermeabilizzante

Valutazione: IP32

➢ Protezione limitata della potenza in ingresso

Quando la potenza del pannello solare è superiore al valore nominale controller limiterà la potenza del pannello solare entro l'intervallo di potenza nominale per evitare danni da sovracorrente e il controller en nella carica con limitazione di corrente.

➢ Protezione da inversione di polarità della batteria

Se la polarità della batteria è invertita, il sistema non funzionerà ma controller non si brucerà.

La tensione di ingresso FV è troppo alta

Se la tensione all'ingresso del pannello fotovoltaico è troppo alta, il controller spegnerà automaticamente l'ingresso fotovoltaico.

➢ Protezione da cortocircuito dell'estremità di ingresso FV

Se la tensione all'ingresso del pannello fotovoltaico è in cortocircuito, controller interrompe la carica; una volta rimosso il cortocircuito, la cari verrà ripristinata automaticamente.

➢ Protezione da inversione di polarità dell'ingresso FV

Se la polarità del pannello fotovoltaico viene invertita, il controller non danneggiato e il funzionamento continuerà normalmente dopo la correzione dell'errore di cablaggio.

▶ Protezione della ricarica inversa notturna

Impedisce alla batteria di scaricarsi durante la notte attraverso il pann solare.

▶ Protezione contro i fulmini TVS

▶ Protezione da sovratemperatura

Quando la temperatura del controller supera il valore impostato, la po di carica diminuisce o la carica si interrompe.

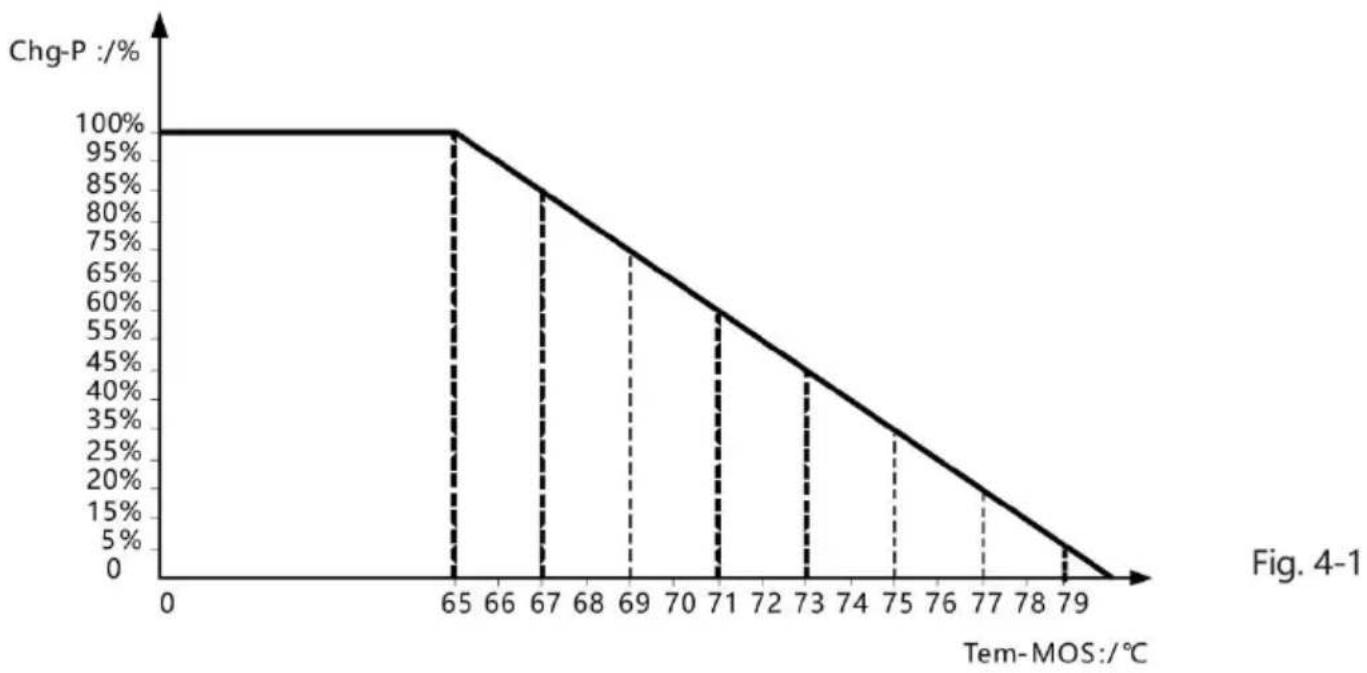

Vedere il seguente diagramma:

4.2 System Maintenance

• Per mantenere le migliori prestazioni a lungo termine del controller, consiglia di effettuare ispezioni due volte all'anno.
• Assicurarsi che il flusso d'aria attorno al controller non sia ostruito rimuovere eventuali detriti o sporcizia dal dissipatore di calore.
• Controllare se gli strati isolanti di tutti i fili esposti sono danneggiat causa dell'esposizione al sole, dell'attrito con altri oggetti nelle vicinanze, del marciume secco, della distruzione di insetti o roditor ecc. In tal caso, è necessario riparare o sostituire il filo.
• Verificare se gli indicatori sono coerenti con le operazioni del dispositivo. Si prega di notare di adottare misure correttive per eventuali malfunzionamenti o indicazioni di errore, se necessario.
• Controllare tutti i terminali del cablaggio per corrosione, danni all'isolamento, segni di alta temperatura o bruciature/scolorimento e stringere saldamente le viti dei terminali.
• Controllare che non vi siano sporcizia, nidificazione di insetti o corrosione e pulire se necessario.

- Se il parafulmine non funziona, sostituirlo in tempo per proteggere controller e gli altri dispositivi dell'utente da eventuali danni causati fulmini. Si prega di notare di adottare misure correttive per eventu malfunzionamenti o indicazioni di errore, se necessario.

Attenzione: rischio di scossa elettrica! Prima di effettuare i olli o le operazioni sopra menzionate, accertarsi sempre che le alimentazioni del controller siano state interrotte!

Errore	Descrizione	Azione del controllore	Stato dell'indicatore
E0	Normale	-	Indicazione LED
E1	Scarica eccessiva	Spegni il carico	L'indicatore BAT lampeggia lentamente, l'indicatore ERROR è acceso fisso
E2	Sovratensione della batteria	Disattivare la ricarica	L'indicatore BAT lampeggia velocemente, l'indicatore ERROR è acceso fisso
E3	Avviso di sottotensione	Indicazione del livello della batteria	L'indicatore ERROR è acceso fisso
E4	Cortocircuito del carico	Spegni il carico	L'indicatore LOAD lampeggia velocemente, l'indicatore ERROR è acceso fisso
E5	Carico in sovracorrente	Ritardato per spegnere il carico	L'indicatore LOAD lampeggia velocemente, l'indicatore ERROR è acceso fisso
E6	Dispositivo insovratemperatura	Correre con potenzaridotta	L'indicatore ERROR è acceso fisso
E7	Temperatura della batteria eccessiva	Disattivare la ricarica	L'indicatore ERROR è acceso fisso
E8	Potenza del pannello solare troppo elevata	Carica con corrente limitata	L'indicatore ERROR è acceso fisso
E10	Sovratensione del pannello solare	Disattivare la ricarica	L'indicatore ERROR è acceso fisso
E13	Inversione di polarità del panne solare	Disattivare la ricarica	L'indicatore ERROR è acceso fisso

Errore	Descrizione	Azione del controllore	Stato dell'indicatore
E15	Batteria non collegata protezione alimentazione batteria al litio	1. Quando la batteria al litio soddisfa le condizioni di carico attiverà la carica2. Batteria al piombo, quando batteria non viene rilevata, disabilita la carica, quando la batteria viene rilevata, riprend la carica automaticamente	L'indicatore ERROR è acce fisso
E16	Temperatura della batte eccessiva(E7 ed E16 sono dive quanto la carica e la scarica hannotemperature di protezior del limite superiore separate)	Spegni il carico	L'indicatore ERROR è acce fisso
E18	Protezione da sovracorrente BMS	Disattivare la ricarica	L'indicatore ERROR è acce fisso

5. TECHNICAL PARAMETERS

5.1 Electrical parame ters

Parametro	Valore
Modello	Modello ML2420
Tensione di sistema	12V/24V Auto
Perdita a vuoto	Da 0,7 W a 1,2 W
Tensione della batteria	Da 9 V a 35 V
Tensione massima di ingresso solare	100 V (25 °C) ; 90 V (-25 °C)
Tensione massima del punto di alimentazione	Tensione della batteria +2V a 75V
Corrente di carica nominale	20A
Corrente di carico nominale	20A
Carico capacitivo massimo capacità	10000 uF
Potenza massima in ingresso dell'impianto fotovoltaico	260W / 12V520W / 24V
Efficienza di conversio	≤98%
Efficienza di inseguimento MPPT	>99%
Temperatura	- 3 mV/°C / 2V (predefinito)
Temperatura di esercizi	- 35 °C A 45 °C
Grado di protezione	IP32
Peso	1,4 kg
Metodo di comunicazione	RS232 / RS485
Altitudine	≤ 3000 metri
Dimensioni del prodott	210 x 151 x 59,5 mm

5.2. Batt ery type default paramet ers

Tabella comparativa dei parametri per ogni tipo di batteria
Impostazione della tensione Ti di batteria	Piombo-acido sigillato Batteria	Batteria al piombo gelificata	Piombo-acido aperto Batteria	Batteria agli ioni di litio	Utente (definito dall'utente)
SovratensioneTensione di disconnessione	16,0 V	16,0 V	16,0 V		9~17V
Tensione di equalizzazione	14,6 V		14,8 V		9~17V
Tensione di spir	14,4 V	14,2V	14,6 V	14,4 V	9~17V
Tensione flottante	13,8 V	13,8 V	13,8 V		9~17V
Potenzia il ripristino Voltaggio	13,2 V	13,2 V	13,2 V		9~17V
Bassa tensione scollegata Ripristino della tensione	12,6 V	12,6 V	12,6 V	12,6 V	9~17V
Sottotensione Tensione allarmante	12,0 V	12,0 V	12,0 V		9~17V
Bassa tensione Tensione di disconnessione	11,1 V	11,1 V	11,1 V	11,1 V	9~17V
Limite di scarico Voltaggio	10,6 V	10,6 V	10,6 V		9~17V
Scarica eccessiva Tempo di ritardo	5 secondi	5 secondi	5 secondi		1~30s
Tempo di durata dell'equalizzazione	120 minuti		120 minuti		0~ 600 minuti
Intervallo di cariequalizzante	30 Giorni	0Giorno	30 Giorni		0~ 250D (0 s riferisce alla funzio di carica di equalizzazione ravvicinata)
Durata del potenziamento	120 minuti	120 minuti	120 minuti		10~600 minuti

Quando si seleziona Utente, il tipo di batteria deve essere personalizz autonomamente e, in questo caso, i parametri di tensione di sistema predefiniti sono coerenti con quelli della batteria al piombo sigillata. Quando si modificano i parametri di carica e scarica della batteria, è necessario seguire la seguente regola:

- Tensione di interruzione per sovratensione > Tensione limite di cari ≥ Tensione di equalizzazione ≥ Tensione di boost ≥ Tensione di

di mantenimento > Tensione di ritorno di boost;

• Tensione di interruzione per sovratensione > Tensione di ritorno di interruzione per sovratensione;
• Tensione di ritorno di interruzione a bassa tensione > Tensione di interruzione a bassa tensione ≥ Tensione limite di scarica;
• Tensione di ritorno dell'avviso di sottotensione > Tensione di avviso di sottotensione ≥ Tensione limite di scarica;
• Tensione di ritorno boost > Tensione di ritorno di interruzione bassa tensione

6. CONVERSION EFFICIENCY CURVE

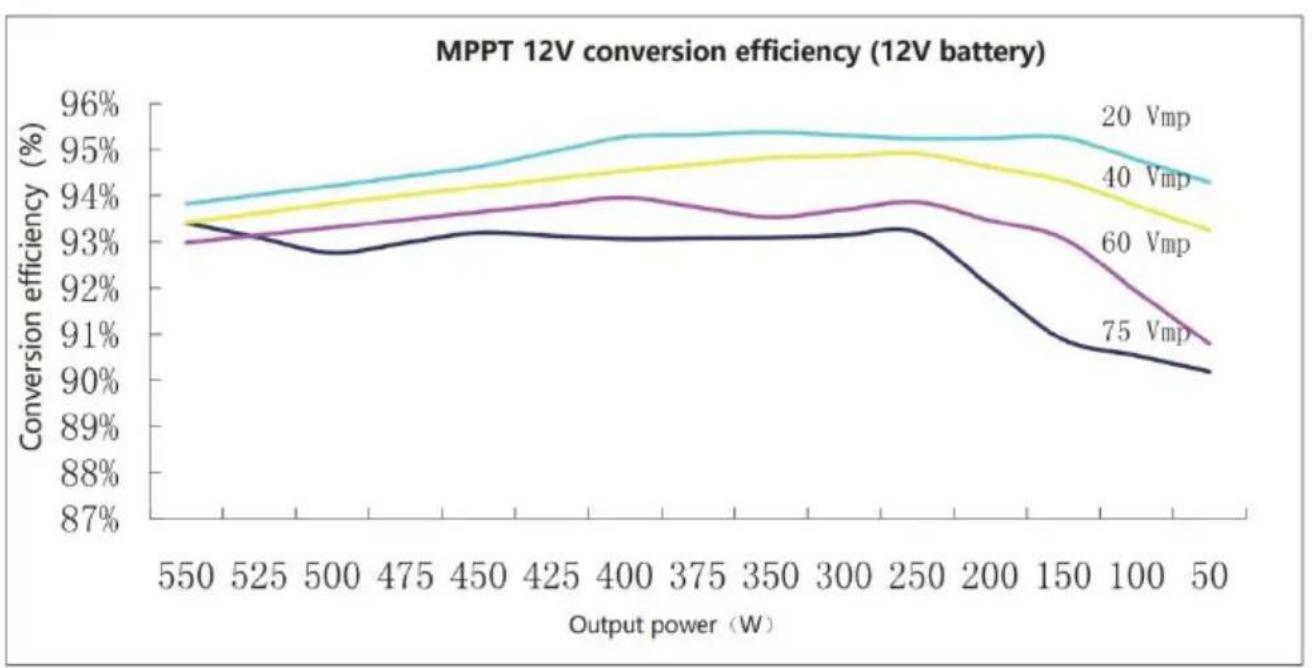

6.1 12V System Conversion

- Si prega di utilizzare il telefono cellulare per scansionare il codice nell'immagine.

• Seguire le istruzioni per scaricare il software APP e completare il follow-up.
• Una volta completata l'installazione dell'APP, seguire le istruzioni per impostare la connessione. Una volta stabilita la connessione, sarà possibile consultare le informazioni del dispositivo e controllarlo tramite il telefono cellulare.

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
