BRUKSANVISNING ML2420 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

	Varning - För att minska risken för skada måste användläsa instruktionerna noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Driften är före följande två villkor: (1) Den här enheten får inte orsaka skad störningar och (2) den här enheten måste acceptera alla mot störningar, inklusive störningar som kan orsaka oönskad funkti
	Denna produkt omfattas av bestämmelserna i det europ direktivet 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning Detta gäller för produkten och alla tillbehör märkta med symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämna en insamlingsplats för återvinning av elektriska och elektroniska apparater

Modell	ML2420
Batterispänning	12V/24V
Max. PV öppen kretsspännin	100V(25°C), 90V(-25°C)
Laddström	20A
Max. PV ingångseffekt	20A

Kära användare, tack så mycket för att du valde våra produkter!

SÄKERHETSINSTRUKTIONER

1. Eftersom denna styrenhet hanterar spänningar som överskrider den övre gränsen för mänsklig säkerhet, använd den inte innan du har läst denna manual noggrant och genomfört säkerhetsutbildningen.
2. Regulatorn har inga interna komponenter som behöver underhåll eller service, försök därför inte att plocka isär eller reparera regulatorn.
3. Installera styrenheten inomhus och undvik komponentexponering och vattenintrång.
4. Under drift kan radiatorn nå en mycket hög temperatur, installera regulatorn på en plats med goda ventilationsförhållanden.
5. Det rekommenderas att en säkring eller brytare installeras utanför styrenheten.
6. Innan du installerar och kopplar regulatorn, se till att koppla bort solcellspanelen och säkringen eller brytaren nära batteripolerna.
7. Kontrollera efter installationen att alla anslutningar är solida och tillförlitliga för att undvika lösa anslutningar som kan ge upphov till faror orsakade av värmeackumulering.

Varning: betyder att operationen i fråga är farlig och du bör bereda dig ordentligt innan du fortsätter.

Obs: betyder att operationen i fråga kan orsaka skada.

Tips: betyder råd eller instruktioner för operatören.

Innehållsförteckning

1.

1. Produktens funktion och

display....19

1. Produktskydd och systemunderhåll....25
2. Tekniska

parametrar....30

6.

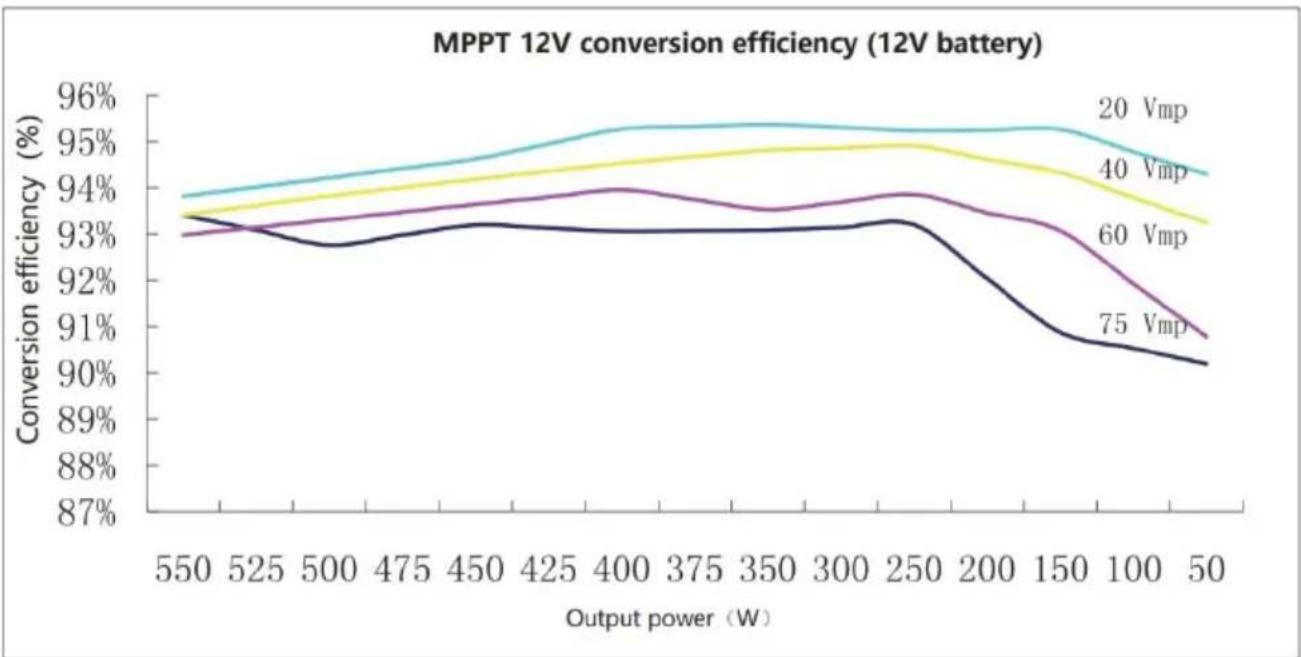

Konverteringseffektivitetskurva......

.32

7.

Produktdimensioner......

33

8.

APP-kontrollfunktion ....

• Denna produkt kan fortsätta övervaka solpanelens genererande kraft och spåra de högsta spännings- och strömvärdena (VI) i realtid, vilket gör det möjligt för systemet att ladda batteriet med maximal effekt. Den är utformad för att användas i solcellssystem utanför nätet för att koordinera driften av solpanelen, batteriet och lasten, och fungerar som den centrala styrenheten i solcellssystem utanför nätet.
• Denna produkt har en LCD-skärm som dynamiskt kan visa driftstatus, driftsparametrar, kontrollloggar, kontrollparametrar, etc. Användare kan enkelt kontrollera parametrar med knapparna och ändra kontrollparametrar för att tillgodose olika systemkrav.
• Styrenheten använder standard Modbus kommunikationsprotokoll, vilket gör det enkelt för användare att kontrollera och ändra systemparametrar på egen hand. Dessutom, genom att tillhandahålla gratis övervakningsprogramvara, ger vi användarna maximal bekvämlighet för att tillfredsställa deras olika behov av fjärrövervakning.
• Med omfattande elektroniska felsjälvdetekterande funktioner och kraftfulla elektroniska skyddsfunktioner inbyggda inuti styrenheten, kan komponentskador orsakade av installationsfel eller systemfel

undvikas i största möjliga utsträckning.

• Med den avancerade dual-peak- eller multi-peak-spårningstekniken, när solpanelen skuggas eller en del av panelen misslyckas, vilket resulterar i flera toppar på IV-kurvan, kan styrenheten fortfarande exakt spåra den maximala effektpunkten.
• En inbyggd algoritm för spårning av maximal effektpunkt kan avsevärt förbättra energianvändningseffektiviteten för solcellssystem och höja laddningseffektiviteten med 15 % till 20 % jämfört med den konventionella PWM-metoden.
• En kombination av flera spårningsalgoritmer möjliggör noggrann spårning av den optimala arbetspunkten på IV-kurvan på extremt kort tid.
• Produkten har en optimal MPPT-spårningseffektivitet på upp till 99,9 %.
• Avancerad digital strömförsörjningsteknik höjer kretsens energiomvandlingseffektivitet till så hög som 98 %.
• Laddningsprogram finns tillgängliga för olika typer av batterier inklusive gelbatterier, slutna batterier, öppna batterier, litiumbatterier, etc.
• Regulatorn har ett begränsat strömladdningsläge. När solpanelens effekt överstiger en viss nivå och laddningsströmmen är större än märkströmmen, sänker styrenheten automatiskt laddningseffekten och bringar laddningsströmmen till märknivån.
• Momentan uppstart av stor ström av kapacitiva laster stöds.
• Automatisk igenkänning av batterispänning stöds.
• LED-felindikatorer och en LCD-skärm som kan visa abnormitetsinformation hjälper användare att snabbt identifiera systemfel.
• Historisk datalagringsfunktion är tillgänglig och data kan lagras i upp till ett år.
• Regulatorn är utrustad med en LCD-skärm med vilken användare inte bara kan kontrollera enhetens driftdata och status, utan även ändra

regulatorns parametrar.

• Regulatorn stöder standard Modbus-protokoll, vilket uppfyller kommunikationsbehoven vid olika tillfällen.

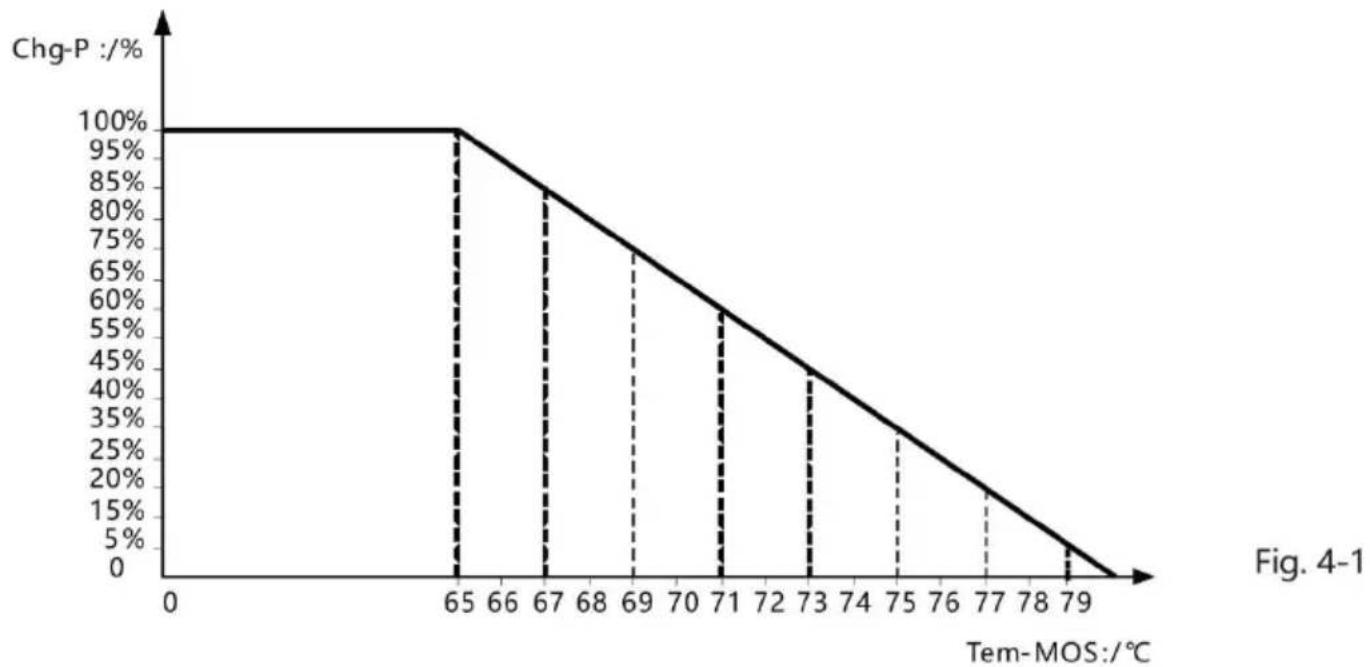

• Styrenheten använder en inbyggd övertemperaturskyddsmekanism. När temperaturen överstiger det inställda värdet, kommer laddningsströmmen att minska i linjär proportion till temperaturen för att dämpa temperaturökningen hos regulatorn, vilket effektivt förhindrar regulatorn från att skadas av överhettning.
• Med en temperaturkompensationsfunktion kan regulatorn automatiskt justera laddnings- och urladdningsparametrar för att förlänga batteriets livslängd. • TVS-belysningsskydd.

Fig. 1-1 Produktens utseende och gränssnitt

Inga.	Punkt	Inga.	Punkt
1	Laddningsindikator	10	Batteri "+" gränssnitt
2	Batteriindikator	11	Batteri "-" gränssnitt
3	Belastningsindikator	@	Ladda "+" gränssnitt
4	Abnormalitetsindikator	13	Ladda "-" gränssnitt
5	LCD-skärm	14	Externt temperaturprovtagningsgränssnit
6	Manöverknappar	15	RS232/RS485 kommunikationsgränssnit
7	Installationshål
8	Solpanel "+" gränssnitt
9	Solpanel "-" gränssnitt

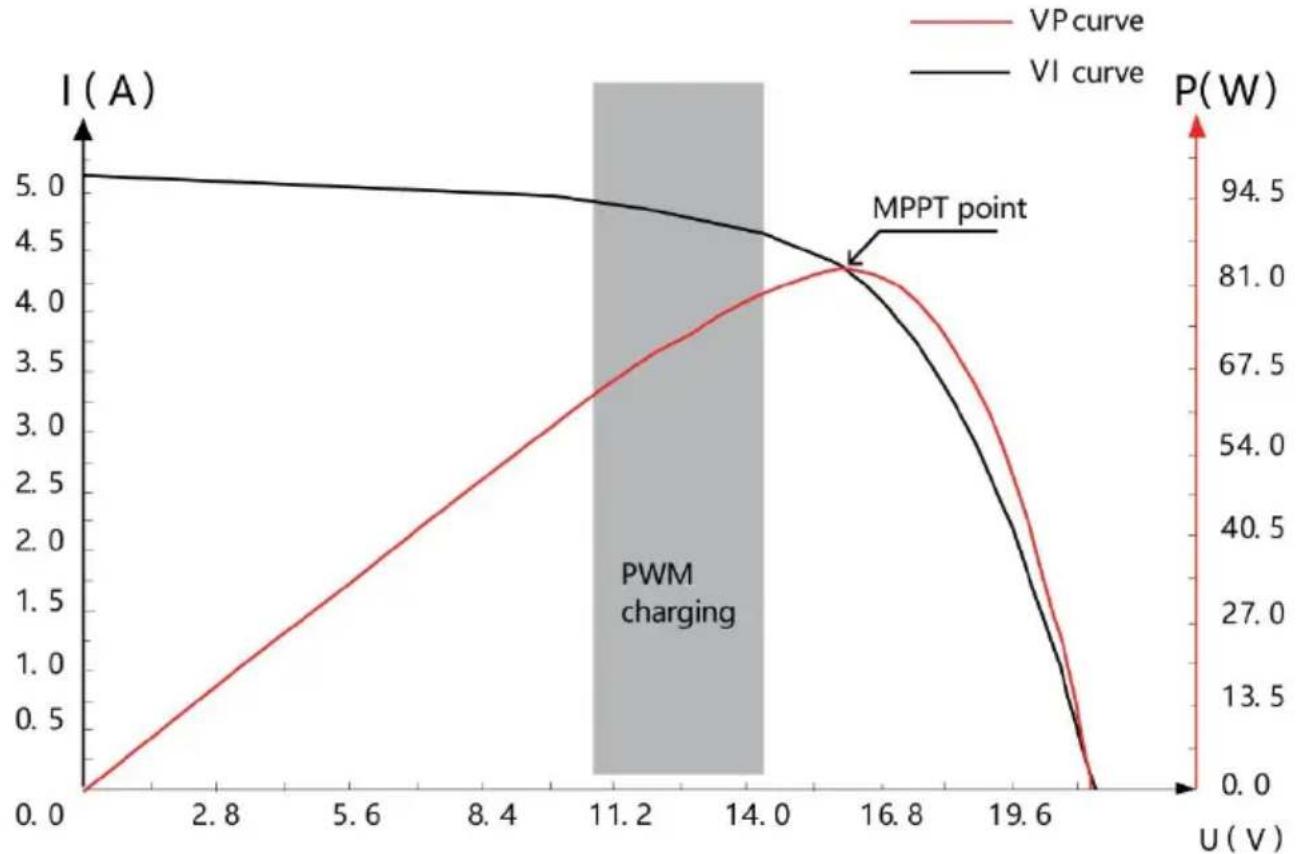

1.4 Introduktion till Maximum Power Point Tracking-teknik

Maximum Power Point Tracking (MPPT) är en avancerad laddningsteknik som gör att solpanelen kan mata ut mer kraft genom att justera den elektriska modulens driftstatus. På grund av solpanelernas olinjäritet finns det en maximal energiutgångspunkt (maximal effektpunkt) på deras kurva. Det går inte att kontinuerligt låsa på denna punkt för att ladda batteriet med konventionella kontroller (som använder switching- och

PWM-laddningstekniker) kan inte få det mesta av strömmen från solpanelen. Men en solcellsladdningskontroller med MPPT-teknik kan kontinuerligt spåra arrayens maximala effektpunkt för att få maximal effekt att ladda batteriet.

Ta ett 12V-system som exempel. Eftersom solpanelens toppspänning (Vmp) är cirka 17V medan batteriets spänning är runt 12V, vid laddning med konventionell laddningsregulator, kommer solpanelens spänning att ligga på cirka 12V, utan att leverera maximal effekt. MPPT-styrenheten kan lösa problemet genom att justera solpanelens inspänning och ström i realtid, vilket uppnår en maximal ineffekt.

Jämfört med konventionella PWM-styrenheter kan MPPT-styrenheten utnyttja solpanelens max. ström och ger därför en större laddningsström. Generellt sett kan den senare höja energiutnyttjandet med 15 % till 20 % i motsats till den

förra.

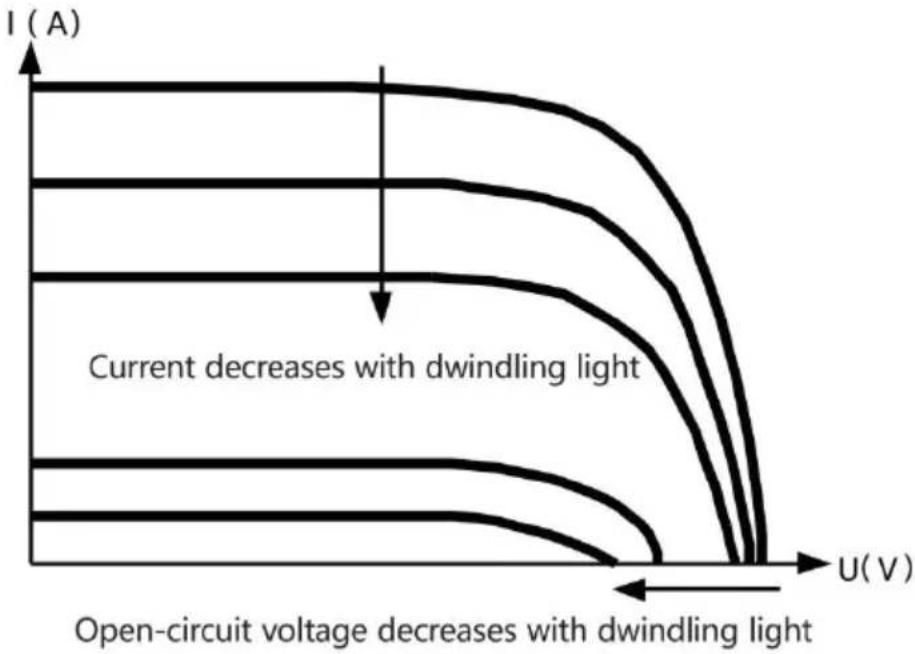

Samtidigt, på grund av ändrade omgivningstemperaturer och belysningsförhållanden, kan max. Power Point variera ofta, och vår MPPT-styrenhet kan justera parameterinställningar efter miljöförhållandena i realtid, för att alltid hålla systemet nära max. driftpunkt. Hela processen är helt automatisk utan behov av mänsklig inblandning.

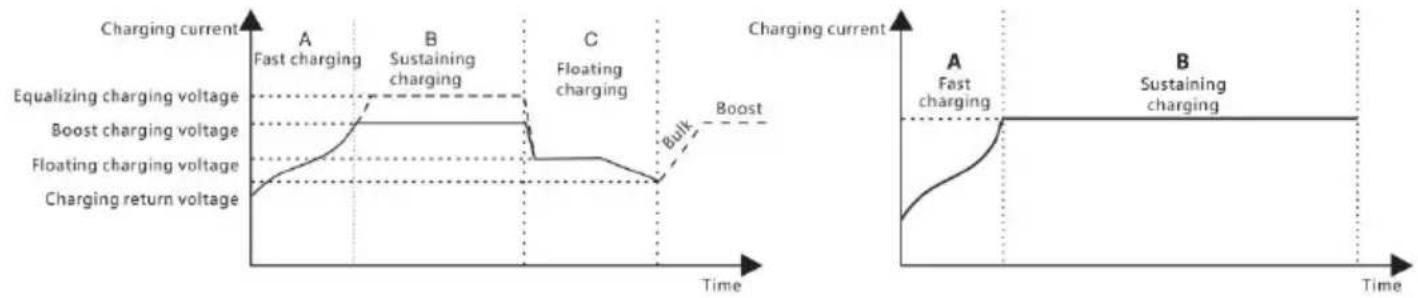

Som ett av laddningsstegen kan MPPT inte användas ensamt. Det krävs vanligtvis att man kombinerar boostladdning, flytladdning, utjämningsladdning och andra laddningsmetoder för att slutföra batteriladdningsprocessen. En komplett laddningsprocess inkluderar: snabbladdning, hållladdning och flytande laddning. Laddningskurvan visas nedan:

Vid snabbladdningsstadiet, eftersom batterispänningen ännu inte har nått det inställda värdet för full spänning (dvs.

utjämnings-/förstärkningsspänning), kommer styrenheten att utföra

MPPT-laddning på batteriet med maximal solenergi. När batterispänningen når det förinställda värdet kommer konstant spänningsladdning att börja.

b) Hållbar laddning

När batterispänningen når det inställda värdet för hållspänning, kommer regulatorn att utföra konstant spänningsladdning. Denna process kommer inte längre att inkludera MPPT-laddning, och laddningsströmmen kommer gradvis att minska med tiden. Hålladdning kommer i två steg, dvs. utjämning av laddning och boostladdning. De två stegen genomförs utan upprepning, där utjämningsladdning startas en gång var 30:e dag.

Öka laddningen

Som standard varar boostladdning i allmänhet i 2 timmar, men användaren kan justera förinställda värden för varaktighet och boostspänningspunkt enligt de faktiska behoven. När varaktigheten når det inställda värdet kommer systemet att gå över till flytande laddning.

Utjämnande laddning

Varning: Explosionsrisk!

Vid utjämnande laddning kan ett öppet blybatteri producera explosiv gas, därför ska batterikammaren ha goda ventilationsförhållanden.

Obs: risk för skador på utrustningen!

Utjämningsladdning kan höja batterispänningen till en nivå som kan orsaka skador på känsliga DC-laster. Kontrollera och se till att tillåtna inspänningar för alla belastningar i systemet är större än det inställda värdet för utjämnande laddning.

Obs: risk för skador på utrustningen!

Överladdning eller för mycket gas som genereras kan skada batteriplattorna och göra att aktivt material på batteriplattorna skalas av. Att utjämna laddningen till en för hög nivå eller för lång tid kan orsaka skador. Läs noggrant de faktiska kraven för batteriet som används i systemet. Vissa typer av batterier drar nytta av regelbunden utjämningsladdning som kan röra om elektrolyten, balansera batterispänningen och avsluta den elektrokemiska reaktionen. Utjämningsladdning höjer batterispänningen till en högre nivå än standardmatningsspänningen och förgasar batterielektrolyten. Om styrenheten sedan automatiskt styr batteriet till utjämningsladdning är laddningstiden 120 minuter (standard). För att undvika för mycket genererad gas eller överhettning av batteriet, kommer utjämningsladdning och förstärkning av laddningen inte att upprepas i en komplett laddningscykel.

Notera:

1) När systemet på grund av installationsmiljön eller arbetsbelastningar inte kontinuerligt kan stabilisera batterispänningen till en konstant nivå,

kommer styrenheten att initiera en timingprocess och 3 timmar efter att batterispänningen når det inställda värdet kommer systemet att växla automatiskt till utjämningsladdning.

2) Om ingen kalibrering har gjorts på styrenhetens klocka, kommer styrenheten att utföra utjämningsladdning regelbundet enligt dess interna klocka.

Flytande laddning

När det fortsatta laddningssteget avslutas, kommer styrenheten att växla till flytande laddning där styrenheten sänker batterispänningen genom att minska laddningsströmmen och håller batterispänningen vid det inställda värdet för flytande laddningsspänning. I den flytande laddningsprocessen utförs mycket lätt laddning för att batteriet ska behålla det fullt laddade tillståndet. I detta skede kan lasterna komma åt nästan all solenergi. Om lasterna förbrukar mer ström än vad solpanelen kan ge, kommer regulatorn inte kunna hålla batterispänningen vid det flytande laddningsstadiet. När batterispänningen sjunker till det inställda värdet för återgång till boostladdning kommer systemet att avsluta flytande laddning och återgå till snabbladdning.

• Var mycket försiktig när du installerar batteriet. För öppna blybatterier, använd ett par skyddsglasögon under installationen och i händelse av kontakt med batterisyra, spola omedelbart med vatten.
• För att förhindra att batteriet kortsluts får inga metallföremål placeras nära batteriet.
• Sur gas kan genereras under batteriladdning, se till att den omgivande miljön är väl ventilerad.
• Håll batteriet borta från eldgnistor, eftersom batteriet kan producera

brandfarlig gas.

• När du installerar batteriet utomhus, vidta tillräckliga åtgärder för att skydda batteriet från direkt solljus och regnvatten.
• Lösa anslutningar eller korroderad tråd kan orsaka överdriven värmeutveckling som ytterligare kan smälta trådens isolering och bränna omgivande material, och till och med orsaka brand, se därför att alla anslutningar är ordentligt åtdragna. Det är bättre att fästa kablar ordentligt med knytband, och när behov uppstår att flytta, undvik vajrar för att förhindra att anslutningar lossnar.

- Vid anslutning av systemet kan utgångsterminalens spänning överstiga den övre gränsen för mänsklig säkerhet. Om operationen behöver utföras, se till att använda isoleringsverktyg och håll händerna torra.

- Kabelanslutningarna på styrenheten kan anslutas till ett enda batteri eller ett batteripaket. Följande beskrivningar i denna handbok gäller system som använder antingen ett enda batteri eller ett batteripaket.

- Följ säkerhetsanvisningarna från batteritillverkaren.

- När du väljer anslutningsledningar för systemet, följ kriteriet att strömtätheten inte är större än 4A/mm².

- Anslut styrenhetens jordterminal till jord.

2.2 Kabeldragning och specifikationer

Kabeldragning och installationsmetoder måste överensstämma med nationella och lokala elektriska specifikationer. Kabelspecifikationerna för batteriet och lasterna måste väljas enligt märkströmmar, och se följande tabell för kabelspecifikationer:

Modeller	Bedömd laddning nuvarande	Bedömd urladdning nuvarande	Batterikabel diameter (mm 2 )	Ladda tråd diameter (mm 2 )
ML2420	20A	20A	5 mm 2	5 mm 2

kontroller och ett öppet batteri i samma instängda utrymme! Styrenheten får inte heller installeras i ett slutet utrymme där batterigas kan ansamlas.

Varning: risk för högspänning! Fotovoltaiska arrayer

kan ge en mycket hög öppen kretsspänning. Öppna brytaren eller säkringen innan du drar ledningar och var mycket försiktig under ledningsprocessen.

Obs: se till att när du installerar styrenheten

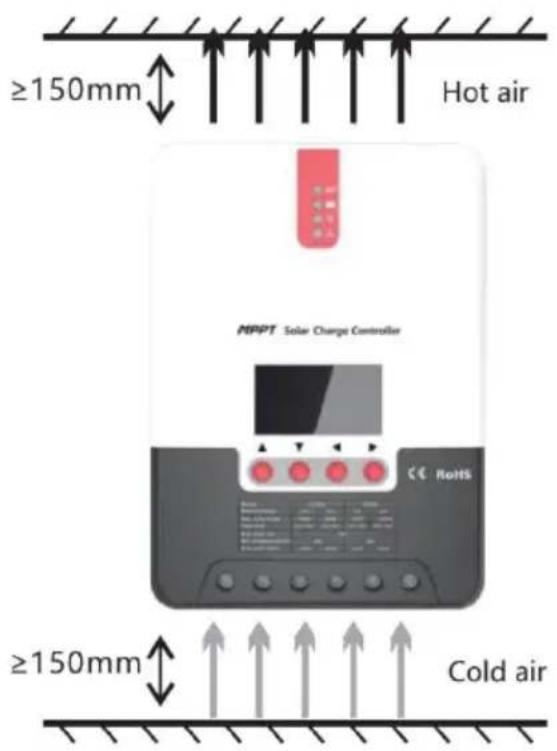

tillräckligt med luft strömmar genom regulatorns radiator och lämna minst 150 mm utrymme både över och under regulatorn för att säkerställa naturlig konvektion för värmeavledning. Om regulatorn är installerad i en sluten låda, se till att lådan ger en pålitlig värmeavledningseffekt.

Installera inte styrenheten på en plats som utsätts för direkt solljus, hög temperatur eller vatteninträngning, och se till att den omgivande miljön är väl ventilerad.

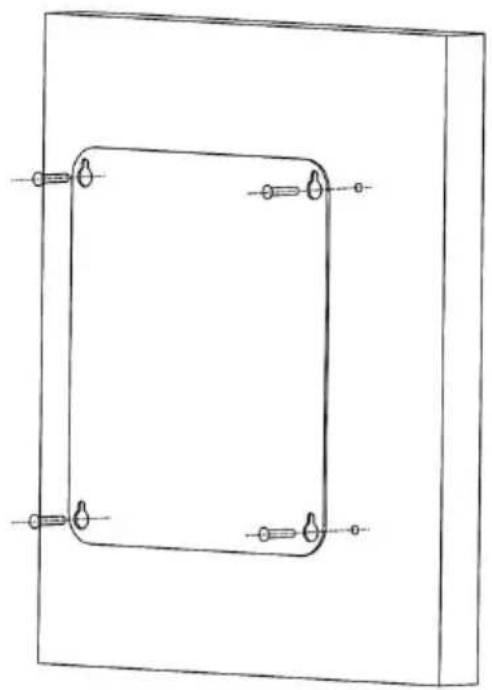

Steg 2: placera först installationsguideplattan i rätt läge, använd en märkningspenna för att markera monteringspunkterna, borra sedan monteringshål vid de 4 markerade punkterna och sätt i skruvarna.

Steg 3: fixa styrenheten

Rikta kontrollenhetens fästhål mot skruvarna som passar i steg 2 och montera kontrollenheten på.

Ta först bort de två skruvarna på styrenheten och påbörja sedan kabeldragningen. För att garantera installationssäkerhet rekommenderar vi följande ledningsordning; du kan dock välja att inte följa denna ordning, ingen skada kommer att åsamkas kontrollern.

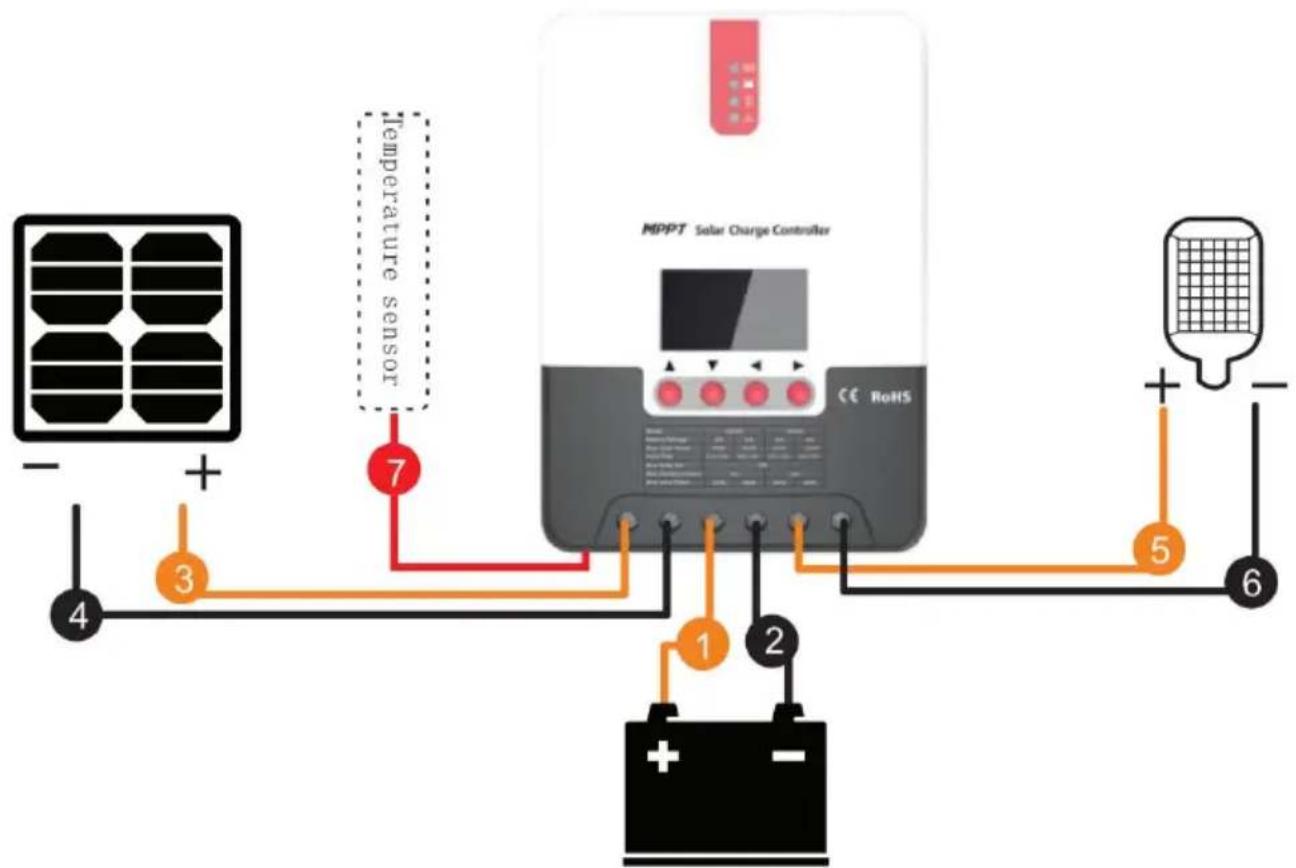

① Anslutning till externt temperaturprovtagningsgränssnitt ② Anslutningskabel för kommunikation ③ Anslutning av strömkabel

Varning: risk för elektriska stötar! Vi rekommenderar starkt att

säkringar eller brytare ansluts på solcellspanelens sida, belastningssidan och batterisidan för att undvika elektriska stötar under ledningsdrift eller felaktig drift, och se till att säkringarna och brytarna är i öppet tillstånd innan ledningar dras.

Varning: risk för högspänning! Fotovoltaiska arrayer kan producera mycket hög öppen kretsspänning. Öppna brytaren eller säkringen innan du drar ledningar och var mycket försiktig under ledningsprocessen.

Varning: explosionsrisk! När batteriets positiva och negativa poler eller ledningar som ansluter till de två polerna kortsluts, kommer en brand eller explosion att inträffa. Var alltid försiktig under drift. Anslut först batteriet

sedan lasten och slutligen solpanelen. När du ansluter, följ ordningen "+" och sedan "-".

④ Ström på

Efter att ha anslutit alla strömkablar stadigt och tillförlitligt, kontrollera om kablarna är korrekta och om de positiva och negativa polerna är omvänt anslutna. Efter att ha bekräftat att inga fel finns, stäng först säkringen eller brytaren på batteriet, se sedan om LED-indikatorerna tänds och LCD-skärmen visar information. Om LCD-skärmen inte visar information, öppna säkringen eller brytaren omedelbart och kontrollera att alla anslutningar är korrekt gjorda.

Om batteriet fungerar normalt, anslut solpanelen. Om solljuset är tillräckligt intensivt kommer kontrollenhetens laddningsindikator att lysa eller blinka och börja ladda batteriet.

Efter att ha lyckats ansluta batteriet och solcellspanelen, stäng slutligen säkringen eller brytaren för belastningen, och sedan kan du manuellt kontrollera om belastningen normalt kan slås på och av. För detaljer, se information om lastarbetslägen och operationer.

Varning: när styrenheten är i normalt laddningstillstånd kommer att koppla bort batteriet att ha en negativ effekt på DC-belastningarna, och i extrema fall kan belastningarna skadas.

Varning: inom 10 minuter efter att styrningen slutar ladda, om batteriets poler är omvänt anslutna kan interna komponenter i kontrollern skadas Notera:

1) Batteriets säkring eller brytare ska installeras så nära batterisidan som möjligt, och det rekommenderas att installationsavståndet inte är mer än 150 mm. 2) Om ingen fjärrtemperatursensor är ansluten till styrenheten, kommer batteritemperaturen att stanna vid 25 °C. 3) Om en växelriktare är utplacerad i systemet, anslut växelriktaren direkt till batteriet och anslut den inte till styrenhetens belastningsterminaler.

				PV array indikato	Indikerar de kontrollant nuvarande laddning läge .
				SLAGTRÄ indikator	Indikerar de batterier nuvarande tillstånd .
				LADDA indikator	Indikerar de laddar ' På / Av och tillstånd .
				FEL indikator	Indikerar om de kontroller är fungerar normalt .

PV-matrisindikator:

Inga.	LADDNINGSSTATUS		Indikatortillstånd	Laddningsläge
1		BULK	Stå på	MPPT-laddning
2		ACCEPTANCE	Blinkar långsamt(en cykel på 2 s med på ovardera som varar i 1 s)	Öka laddningen
3		FLOAT	Enkel blinkande(en cykel på 2s med på och a varar i 0 1s respektive 1 9	Flytande laddning
4		EQUALIZE	Snabbt blinkande(en cykel på 0,2 s med på ovardera som varar i 0,1 s)	Utjämnandeladdning
5		CURRENT-LIMITED	Dubbelblinkande(en cykel på 2s med på i 0,1 0,1s, på igen i 0,1s och av 1,7s)	Strömbegränsad laddning
6			Av	Ingen laddning

BAT-indikator:

Indikator ange	Batteri ange
Stadig på	Normal batteri spänning
Långsam blinkar ( a cykel av 2 s med på och av varaktig i 1 s )	Batteri över - urladdat
Snabbt blinkar ( a cykel av 0,2 s med på och av varaktig i 0,1 s )	Batteri överspänning

LOAD-indikator:

Indikatortillstånd	Ladda tillstånd
Av	Belastning avstängd
Snabb blinkning (en cykel på 0,2 s med på och i 0,1 s)	Last överbelastad/ kortsluten
Stå på	Belastningen fungerar normalt

FEL-indikator:

Indikatortillstånd	Abnormalitetsindikation
Av	Systemet fungerar normalt
Stå på	Systemet fungerar inte

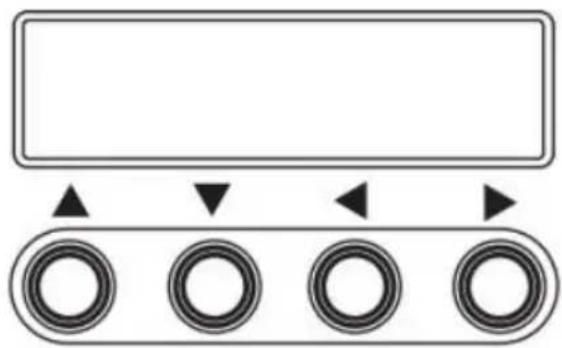

3.2 Tangentoperationer

▲ Upp	Sida upp; öka parametervärdet i inställningen
▼ Ner	Sida ner; minska parametervärdet i inställningen
◀ Återvända	Återgå till föregående meny (avsluta utan att sp
Uppsättning	Gå in i undermenyn; ställ in/sparaSlå på/av laster (i manuellt läge)

Vid uppstart blinkar de fyra indikatorerna först i tur och ordning, och efter självtest startar LCD-skärmen och visar batterispänningen, antingen en fast spänning som valts av användaren eller en spänning som automatiskt känns igen.

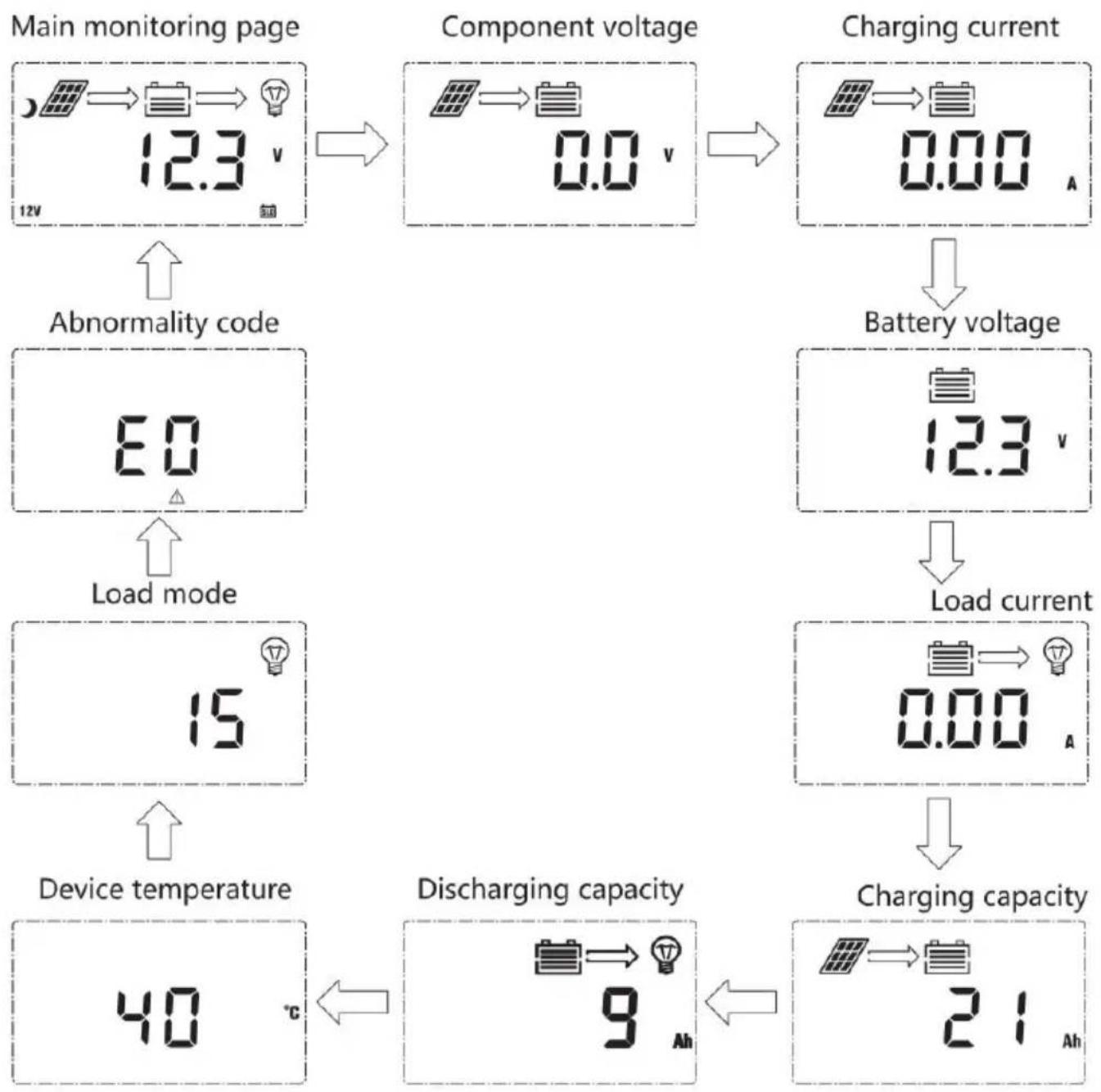

3.3.2 Huvudgränssnitt

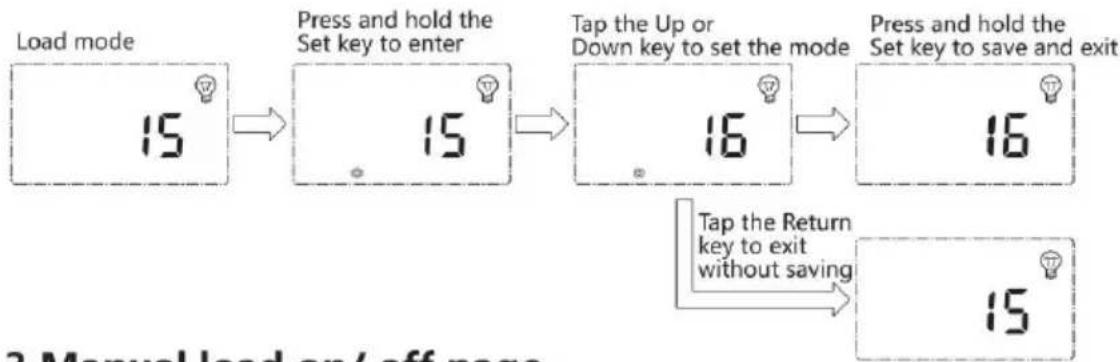

3.4 Gränssnitt för lastlägesinställning

3.4.1 Introduktion till lastlägen

Denna styrenhet har 5 lastdriftslägen som beskrivs nedan:

Inga.	Läge	Beskrivningar
0	Enda ljusstyrning(natttid på och dagtid)	När inget solljus är närvarande är solpanelens spänning än ljusstyrningen på spänningen, och efter en tidsfördröj kommer styrenheten att slå på belastningen; när solljus upp kommer solpanelens spänning att bli högre än spä för ljusstyrningens avstängning, och efter en tidsfördröjnir kommer regulatorn att stänga av belastningen.
1~14	Ljuskontroll + tidskontroll till 14 timmar	När inget solljus är närvarande är solpanelens spänning än ljusstyrningen på spänningen, och efter en tidsfördröj kopplar styrenheten på belastningen. Lasten kommer att stängas av efter att ha arbetat under en förinställd tids
15	Manuellt läge	I detta läge kan användaren koppla på eller stänga av med knapparna, oavsett om det är dag eller natt. Det är utformat för vissa speciellt avsedda belastningar och också i felsökningsprocessen.
16	Felsökningsläge	Används för systemfelsökning. Med ljussignaler stängs la av; utan ljussignaler slås lasten på. Detta läge möjliggö snabb kontroll av korrektheten av systeminstallationen un installationsfelsökning.
17	Normalt på läge	Den spänningssatta belastningen fortsätter att mata ut, d detta läge är lämpligt för belastningar som behöver 24-t strömförsörjning.

3.4.2 Justering av lastläge

Användaren kan själv justera lastläget efter behov, och standardläget är felsökningsläge (se "Introduktion till lastlägen"). Metoden för att justera lastlägen är följande:

I något annat gränssnitt än lastlägen, tryck och håll ned Set-knappen för att komma in i parameterinställningsgränssnittet.

När du har gått in i inställningsgränssnittet, tryck på Set-knappen för att växla inställningsmenyn, och tryck på Upp- eller Ned-knappen för att öka eller minska parametervärdet i menyn. Tryck sedan på returtangenten för att avsluta (utan att spara parameterinställningen), eller tryck och håll ned Set-knappen för att spara inställningen och avsluta.

Observera: efter inställning av systemspänningen måste

strömförsörjningen stängas av och sedan slås på igen, annars kan systemet fungera under en onormal systemspänning.

Regulatorn gör det möjligt för användare att anpassa parametrarna enligt de faktiska förhållandena, men parameterinställning måste göras under ledning av en professionell person, annars kan felaktiga parameterinställningar göra att systemet inte kan fungera normalt. För detaljer om parameterinställningar, se tabell 3

Parameterinställning korsreferenstabell
Inga.	Visat objekt	Beskrivning	Parameterintervall	Standardinställning
1	TYP AV BAT	Batterityp	Användare/översvämmad/förseglad/Gel	Sluten
2	VOLT AV SY	Systemspänning	12V/24V	BIL
3	EQUALIZ CHG	Utjämnandeladdningsspänning	9,0 ~ 17,0V	14,6V
4	BOOST CHG	Öka laddningsspänningen	9,0 ~ 17,0V	14,4V
5	FLOAT CHG	Flytande laddningsspänning	9,0 ~ 17,0V	13,8V
6	LÅG VOLRECT	Överurladdningåtervinningsppänning	9,0 ~ 17,0V	12,6V
7	LÅG VOLDISC	Överurladdningsspänning	9,0 ~ 17,0V	11,0V

4. PRODUKTSKYDD OCH SYSTEMUNDERHÅLL

4.1 Skydd

Vattentätande skydd

Skydd med begränsad ingångseffekt

När effekten på solpanelen är högre än det nominella värdet, kommer styrenheten att begränsa effekten på solpanelen inom märkeffektområdet

för att förhindra skador på grund av överström, och styrenheten kommer att gå in i den strömbegränsande laddningen.

Batteriets polaritetsskydd

Om batteripolariteten är omvänd kommer systemet inte att fungera, men det kommer inte att bränna ut styrenheten.

PV-ingångsspänningen är för hög

Om spänningen vid PV-panelens ingångsände är för hög kommer styrenheten automatiskt att stänga av PV-ingången.

PV-ingångsände kortslutningsskydd

Om spänningen vid PV-panelens ingångsände kortsluts kommer styrenheten att stänga av laddningen; efter att kortslutningen har åtgärdats återställs laddningen automatiskt.

PV-ingång omvänd polaritetsskydd

När polariteten för PV-matrisen vänds, kommer regulatorn inte att skadas och normal drift kommer att fortsätta efter att ledningsfelet har korrigerats.

Nattskydd för omvänd laddning

Förhindra batteriurladdning genom solpanelen på natten.

TVS åskskydd

Övertemperaturskydd

När regulatorns temperatur överstiger det inställda värdet kommer den minska laddningseffekten eller stoppa laddningen.

Se följande diagram:

4.2 Systemunderhåll

• För att bibehålla den bästa långsiktiga prestandan för regulatorn, rekommenderas att utföra inspektioner två gånger per år.
• Se till att luftflödet runt styrenheten inte är blockerat och ta bort smuts eller skräp från kylflänsen.
• Kontrollera om isoleringsskikten på alla exponerade ledningar är skadade på grund av solexponering, friktion med andra föremål i närheten, torrröta, förstörelse av insekter eller gnagare etc. I så fall kan det vara nödvändigt att reparera eller byta ut tråden.
• Kontrollera om indikatorerna överensstämmer med enhetens funktioner. Observera att vid behov vidta korrigerande åtgärder för eventuella felfunktioner eller felindikeringar.
• Kontrollera alla kabelanslutningar för korrosion, isoleringsskador, tecken på hög temperatur eller bränning/missfärgning och dra åt terminalskruvarna ordentligt.
• Kontrollera efter smuts, insekter som häckar och korrosion och rengör vid behov.
• Om blixtavledaren har misslyckats, byt ut den i tid för att skydda styrenheten och andra enheter från användaren från att skadas av blixtnedslag. Observera att vid behov vidta korrigerande åtgärder för eventuella felfunktioner eller felindikeringar.

Varning: risk för elektriska stötar! Innan du utför ovanstående kontroller eller operationer, se alltid till att all strömförsörjning till styrenheten har brutits!

Fel	Beskrivning	Controlleråtgärd	Indikatorstatus
E0	Normal	-	LED indikering
E1	Över urladdning	Stäng av belastninge	BAT-indikatorn blinkar långsamt,ERROR-indikatorn lyser med fast sken
E2	Batteriöverspänning	Stäng av laddningen	BAT-indikatorn blinkar snabbt,ERROR-indikatorn lyser med fast sken
E3	Underspänningsvarning	Indikering avbatterinivå	ERROR-indikatorn lyser med fast sken
E4	Belastningkortslutning	Stäng av belastninge	LOAD-indikatorn blinkar snabbt,ERROR-indikatorn lyser med fast sken
E5	Belastning överström	Fördröjd att stängabelastningen	LOAD-indikatorn blinkar snabbt,ERROR-indikatorn lyser med fast sken
E6	Enheten övertemperatur	Kör med reduceradeffekt	ERROR-indikatorn lyser med fast sken
E7	Batteri övertemperatur	Stäng av laddningen	ERROR-indikatorn lyser med fast sken
E8	Solpanelens strömär för stor	Ladda med begränsaström	ERROR-indikatorn lyser med fast sken
E10	Solpanelöverspänning	Inaktivera laddning	ERROR-indikatorn lyser med fast sken
E13	Solpanel omvändpolaritet	Inaktivera laddning	ERROR-indikatorn lyser med fast sken
E15	Batteri ej anslutet eller matningsskydd för litiumbatteri	1. När litiumbatteriet uppfyller laddningsvillkoren kommer det att aktivera laddningen2. Blysyrabatteri, när batteriet inte upptäcks avaktiverar det laddningen, när batteriet upptäcks återupptas laddninge automatiskt	ERROR-indikatorn lyser med fast sken
E16	Batteri över temperatur (E7 och E16 är olika genom att laddning och urladdning har separata övre gränsskyddstemperaturer)	Stäng av belastningen	ERROR-indikatorn lyser med fast sken
E18	BMS överströmsskydd	Stäng av laddningen	ERROR-indikatorn lyser med fast sken

5. TEKNISKA PARAMETRAR

5.1 Elektriska parametrar

Parameter	Värde
Modell	ML2420
Systemspänning	12V/24V Bil
Förlust utan belastning	0,7W till 1,2W
Batterispänning	9V till 35V
Max. solenergi inspänning	100V (25 °C) ; 90V (-25 °C)
Max. power point spänning	Batterispänning+2V till 75V
Märklad ström	20A
Märklastström	20A
Max. kapacitiv belastning kapacitet	10 000 uF
Max. fotovoltaiskt system ingående effek	260W / 12V520W / 24V
Konverteringseffektivitet	≤98 %
MPPT-spårningseffektiv tet	>99 %
Temperatur	- 3 mv/°C / 2V (standard)
Driftstemperatur	-35 °C till 45 °C
Skyddsgrad	IP32
Vikt	1,4 k g
Kommunikationsmetod	RS232 / RS485
Höjd över havet	≤ 3000 m
Produktens mått	210 x 151 x 59,5 mm

5.2. Batterityp standardparametrar

Jämförelsetabell med parametrar för varje typ av batteri
Inställning av spänning Batterityp	Förseglad bly-syra Batteri	Gelat bly-syra batteri	Öppen blysyra Batteri	LI batteri	Användare (användardefinierad)
O v erspänning Koppla bort spänningen	16,0V	16,0V	16,0V		9–17V
Utjämningsspänni ng	14,6V		14,8V		9–17V
Boost Voltage	14,4V	14,2V	14,6V	14,4V	9–17V
Flytande spänning	13,8V	13,8V	13,8V		9–17V
Boost Restoring Spänning	13,2V	13,2V	13,2V		9–17V
Lågspänningsavst ängning Återställer spänning	12,6V	12,6V	12,6V	12,6V	9–17V
Underspänning Alarmerande spänning	12,0V	12,0V	12,0V		9–17V
Låg spänning Koppla bort spänningen	11,1V	11,1V	11,1V	11,1V	9–17V
Urladdningsgräns Spänning	10,6V	10,6V	10,6V		9–17V
Överurladdning Fördröjningstid	5s	5s	5s		1–30-talet
Utjämningstid	120 min		120 min		0 ~ 600 min
Utjämnande laddningsintervall	30 dagar	0 dag	30 dagar		0~ 250D (0 hänvisar till nära utjämningsladdningsfunktion)
Boost Duration Time	120 min	120 min	120 min		10 ~ 600 min

När du väljer Användare ska batteritypen anpassas själv, och i det fallet överensstämmer standardsystemets spänningsparametrar med de för det förseglade blybatteriet. När du ändrar batteriladdnings- och urladdningsparametrar måste följande regel följas:

• Överspänningsavstängningsspänning > Laddningsgränsspänning ≥ Utjämningsspänning ≥ Boostspänning ≥ Flytande laddningsspänning Boost returspänning;

- Överspänningsavstängningsspänning > Överspänningsavstängningsreturspänning;

- Lågspänningsavstängningsreturspänning > Lågspänningsavstängningsspänning ≥ Urladdningsgränsspänning;

- Underspänningsvarning returspänning > Underspänningsvarningsspänning ≥ Urladdningsgränsspänning;

- Öka returspänningen > Lågspänningsavstängningsreturspänning

6. VERKNINGSGRADSKURVA

6.1 12V-systemomvandling

- Använd din mobiltelefon för att skanna QR-koden i bilden.

• Följ anvisningarna för att ladda ner APP-programvaran och slutföra uppföljningen.
• Efter att APP-installationen är klar, följ instruktionerna för att konfigurera anslutningen, efter att anslutningen har lyckats kan du fråga efter enhetens information och styra enheten på mobiltelefonen.

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd, Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Teknisk support och e-garanticertifikat: www.vevor.com/support
