BRUKSANVISNING LY010 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

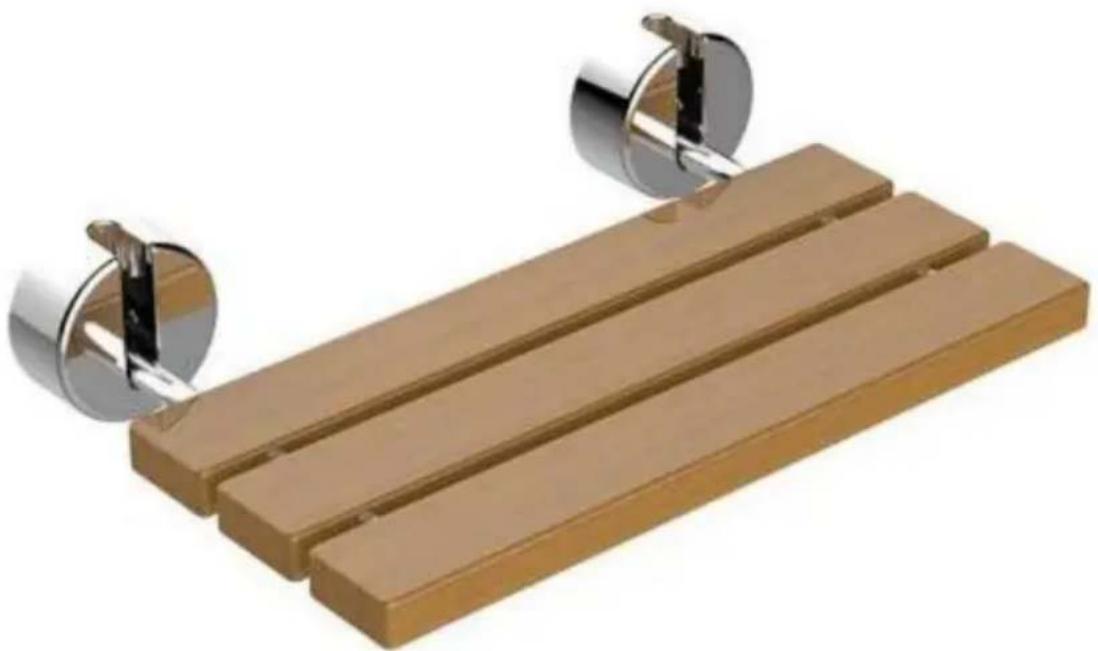

Nedfällbar duschsits

MODELL: LY010

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Nedfällbar duschsits

MODELL: LY001

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varningar

1: Kontrollera om väggen är en bärande damm innan du borrar;
2: Innan du borrar, vänligen bekräfta om det finns ett vattenrör vid hålpositionen;
3: Kontrollera om produktens tillbehör är kompletta före installation;
4: Se till att borrkronan är 8,5 mm stor.
5: Se till att håldjupet är 6,5 cm
6: Den rekommenderade höjden mellan sitsen och marken är ca 40-48cm.

Dellista
NEJ.	namn	Bilder	ANTAL.
1	Huvudkropp		3
2	Dekorativt omslag		2
3	Den bärande pinne		2
4	Monteringsplatta		2
5	Försänkt skruv M6*8		6+2
6	Nylon Bult Cap		10+2
7	Skruv ST8*70mm		10+2
8	MonteringshålVägledande klistermärke		1
9	Borrÿ8,5*150		1
Tips: "+" är extra reservdelar.

Modell	LY010
Specifikation (tum) Max.	20*14
Belastning (lbs/kg)	440/200

INSTALLATION

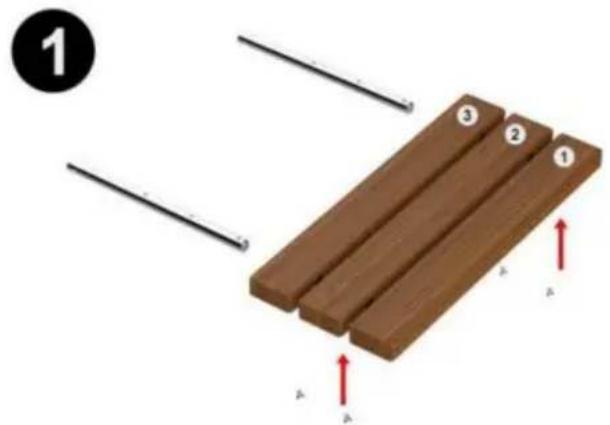

STEG 1:

Ordna plankorna i ordning, sätt in de bärande pinnarna i plankorna och fixa dem med försänkta skruvar.

Mät avståndet och fäst lokaliseringskortet på väggen.

2 Wall Template

STEG 3:

Borra hål i de markerade punkterna på lokaliseringskortet.

(Bor är 8,5 mm, stansdjup är 65 mm)

Sätt i expansionsbulten så att den ligger i plan med väggen.

Rikta in hålen och dra åt skruvarna.

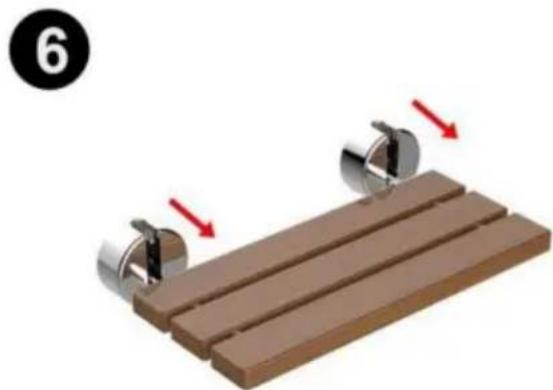

Placera det dekorativa locket på den bärande pinnen; spärr.

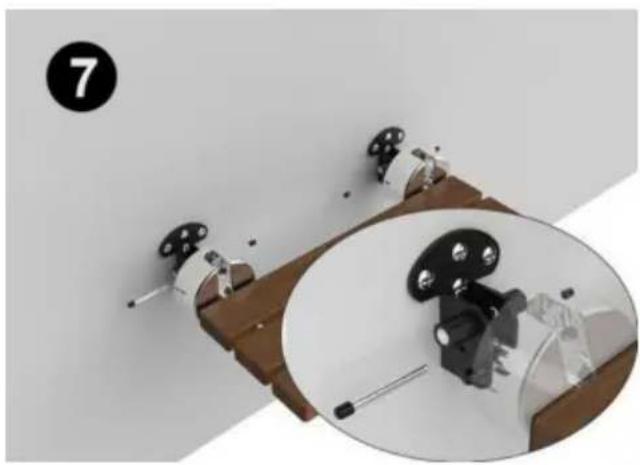

Länka den monterade kroppen till monteringsplattan och sätt i stiftet.

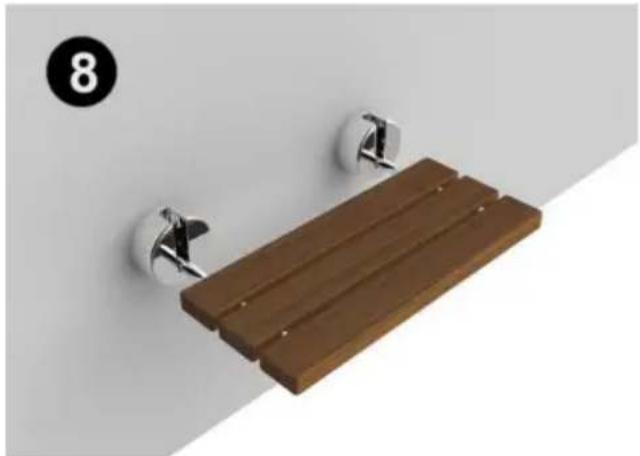

Fäst det dekorativa locket och installationen är klar.
