Type de produit	Table rotative de précision
Marque	Vevor
Modèle	HV-4-KP
Utilisation	Horizontale et verticale
Rapport de réduction	1:90
Rotation par tour de manivelle	4°
Graduation du collier micrométrique	1 minute (1')
Lecture du vernier	10 secondes (10'')
Division rapide	De 2 à 100 avec plaque de division
Matériau du corps	Fonte
Alimentation	Manuelle
Fonctions principales	Usinage de précision, division, perçage, fraisage
Entretien et nettoyage	Nettoyer régulièrement, lubrifier l'engrenage à vis sans fin avec de l'huile légère
Sécurité	Lire le manuel avant utilisation, porter des équipements de protection
Pièces détachées et réparabilité	Pièces disponibles sur demande, indiquer le numéro de modèle et de pièce
Informations générales	Garantie et assistance technique via www.vevor.com/support
Accessoires fournis	Corps principal, poignée, clé de mandrin, mâchoires inversées (3 pièces), boulons en T M10x40 (2), écrous M10 (2), instructions

FOIRE AUX QUESTIONS - HV-4-KP Vevor

Comment utiliser la table rotative à la verticale ?

Placez la base en position verticale et utilisez-la avec une contre-pointe pour travailler hors centre.

Comment régler le jeu de l'engrenage à vis sans fin ?

Desserrez la poignée de serrage métallique, tournez la vis de réglage dans le sens des aiguilles d'une montre jusqu'à toucher le bouchon pour désengager, puis dans le sens inverse pour réengager. Serrez la poignée après ajustement. Un réglage fin peut être effectué en retirant la vis ④ et la bille d'acier, puis en tournant la vis intérieure ⑥.

Comment diviser une pièce en 29 parties égales ?

Utilisez l'équation N = 90/T. Pour T=29, N = 90/29 ≈ 3,1034. Tournez la poignée de 3 tours complets plus 9 intervalles sur une rangée de 87 trous de la plaque B. Utilisez le secteur pour éviter de compter les trous manuellement.

Quel est le rapport de la vis sans fin ?

Le rapport est de 1:90. Un tour de manivelle fait tourner la table de 4°.

Comment utiliser le secteur ?

Desserrez l'écrou de blocage de la manivelle pour ajuster la longueur. Ouvrez les deux bras du secteur pour correspondre à l'intervalle de trous souhaité. Placez le bras gauche près de l'épingle, puis tournez la manivelle jusqu'à ce que l'épingle tombe dans le trou du bras droit. Tournez ensuite le secteur pour répéter l'opération.

Quels accessoires sont fournis avec le modèle HV-4-KP ?

Le modèle HV-4-KP est livré avec un corps principal, une poignée, une clé de mandrin, un jeu de mâchoires inversées (3 pièces), deux boulons en T M10x40, deux écrous M10 et des instructions.

Comment régler le jeu axial de l'arbre à vis sans fin ?

Retirez la poignée, l'anneau vernier et le métal. Serrez l'écrou intérieur de l'arbre sans fin. Après réglage, bloquez l'écrou avec l'ensemble vis. Pour le modèle ERT-6, un écrou de réglage est accessible après retrait de la poignée.

La table peut-elle être utilisée pour le fraisage ?

Oui, elle est conçue pour les opérations d'usinage de précision comme le fraisage, le perçage et la division.

Comment commander des pièces de rechange ?

Indiquez le numéro de modèle (ex: HV-4-KP) et le numéro de pièce en contactant Vevor via www.vevor.com/support.

Quel est le poids approximatif de la table ?

Le poids n'est pas spécifié dans la notice, mais pour une table de 4 pouces, il est d'environ 8 à 12 kg.

MODE D'EMPLOI HV-4-KP Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

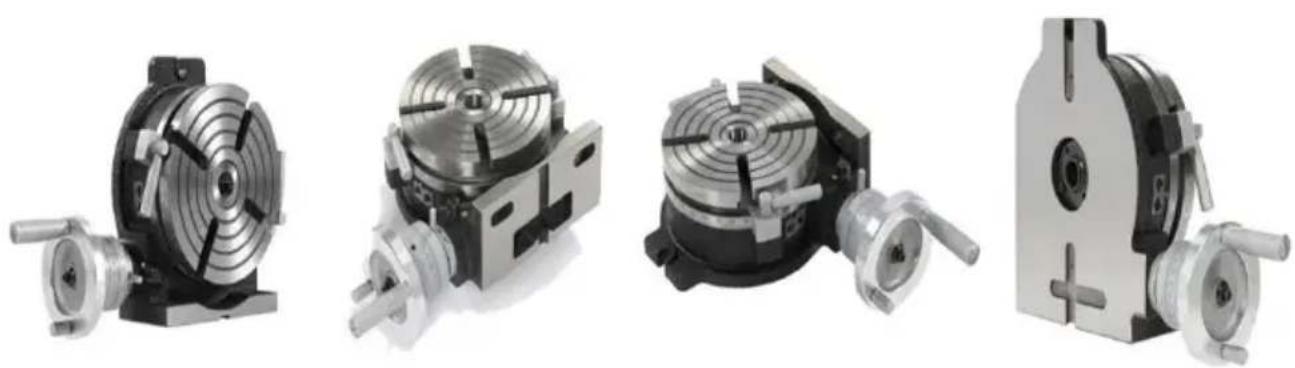

TABLE ROTATIVE

MODÈLE : HV-4-KP, HV-4-4, HV-4-4R, HV-6-4, HV-6-4B, HV-8-4, HV-8-3

Vous avez des questions sur le produit ? Besoin d'un support technique ? N'hésitez pas à nous contacter gratuitement :

Support technique et certificat de garantie électronique www.vevor.com/support

Ceci est le manuel d'origine. Veuillez lire attentivement toutes les instructions du manuel avant utilisation. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit sera soumise au produit que vous avez reçu. Veuillez nous pardonner de ne pas vous informer davantage en cas de mises à jour technologiques ou logicielles sur notre produit.

Pour éviter tout risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

Deux types de tables rotatives sont résumés ici collectivement. Les mécanismes communs à ces tables sont présentés sur certaines pages de leur description.

TABLE ROTATIVE DE PRÉCISION HORIZONTALE VERTICALE

Cette table rotative est conçue pour permettre des opérations d'usinage avec une dimension supérieure à celle de la table rotative de type horizontal. La base peut être utilisée en position verticale pour effectuer un travail excentré.

1. Ajustement de l'engrenage de la vis sans fin : Desserrez la poignée de serrage en métal et tournez la molette de réglage dans le sens des aiguilles d'une montre jusqu'à ce qu'elle touche la butée. La vis sans fin a maintenant été désengagée. Tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'elle touche la butée, la vis sans fin et la roue dentée s'engageront. Serrez la poignée de serrage en métal après l'engagement. Un réglage supplémentaire peut être obtenu en retirant la vis ④ et la bille d'acier et en tournant la vis intérieure ⑥ dans le sens inverse des aiguilles d'une montre, rapprochant ainsi la vis sans fin de la roue dentée. Tourner dans le sens des aiguilles d'une montre l'éloigne de la roue. Après réglage, insérez la bille d'acier et serrez la vis. 2. Ajustement axial de l'arbre de la vis sans fin : Lorsqu'un jeu axial se produit, le réglage est effectué en serrant l'écrou intérieur de l'arbre sans fin après avoir retiré la poignée, l'anneau vernier et la pièce métallique intermédiaire. Après ajustement, bloquez l'écrou sur l'arbre à l'aide de la vis d'ensemble. (Le ERT-6 a un écrou de réglage qui peut être utilisé après le retrait de la poignée.)

Instructions de fonctionnement et fonction de chaque unité

1. Le rapport d'engrenage de la vis sans fin est de 1:90.
2. Un tour de la poignée déplace la table de 4°.
3. Le collier micrométrique est gradué par pas de 1 minute.
4. Vernier échelle fait du paramètres vers le bas à 10 secondes possible. (20 secondes ds pour (HT 6)
5. Diviser de 2 à 100 peut être effectué rapidement et avec précision en attachant un Partage Mécanisme.
6. Centre travail peut aussi être porté dehors en utilisant la base en position verticale en conjonction avec une contre-pointe. (Voir page 4.)

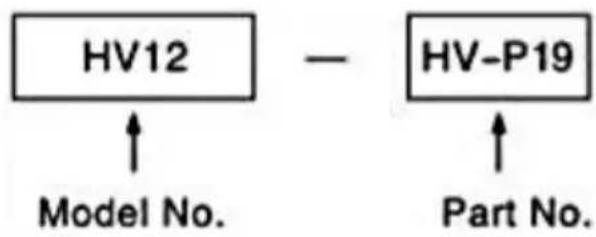

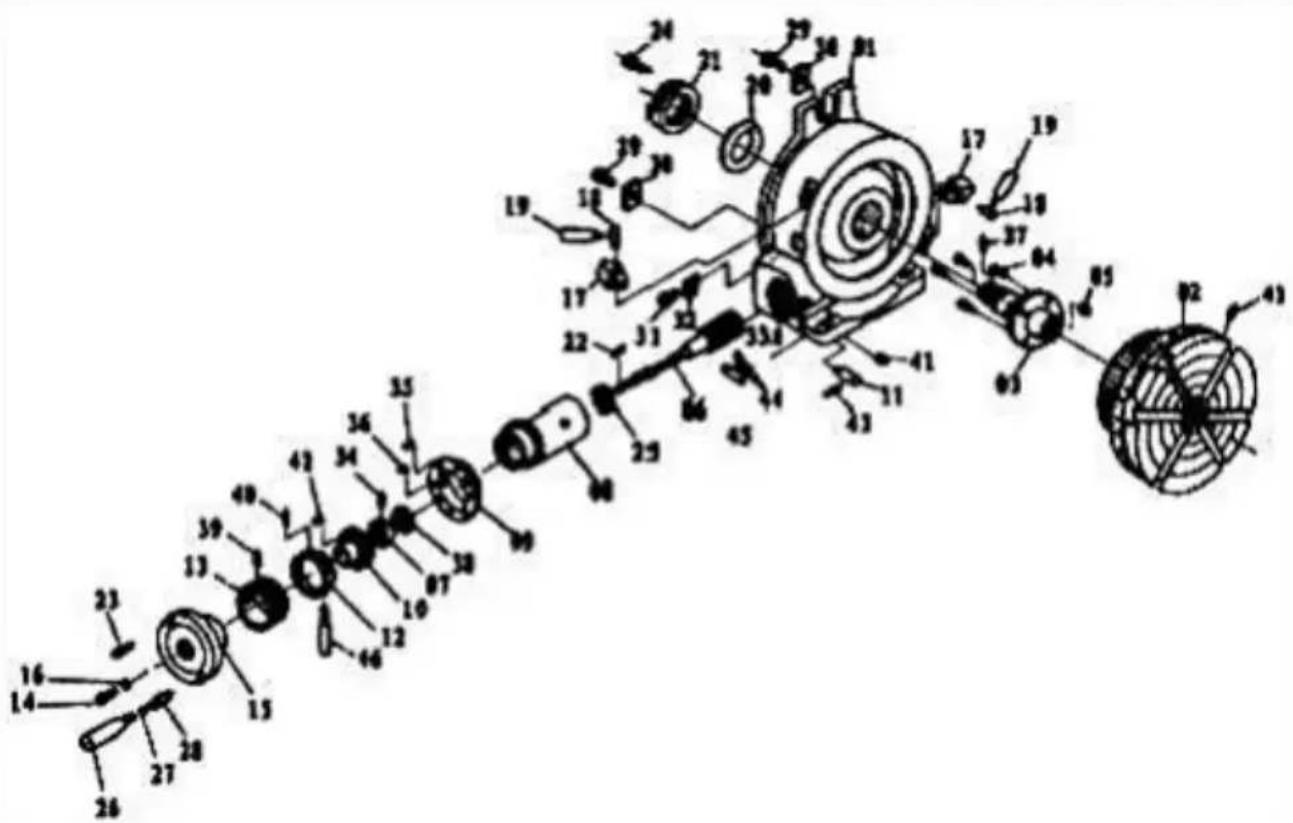

* Suggestions pour Commande

Quand commande les pièces pour remplacement, indiquer Modèle No et Partie Non.

RT avec Diviser _ Plaque

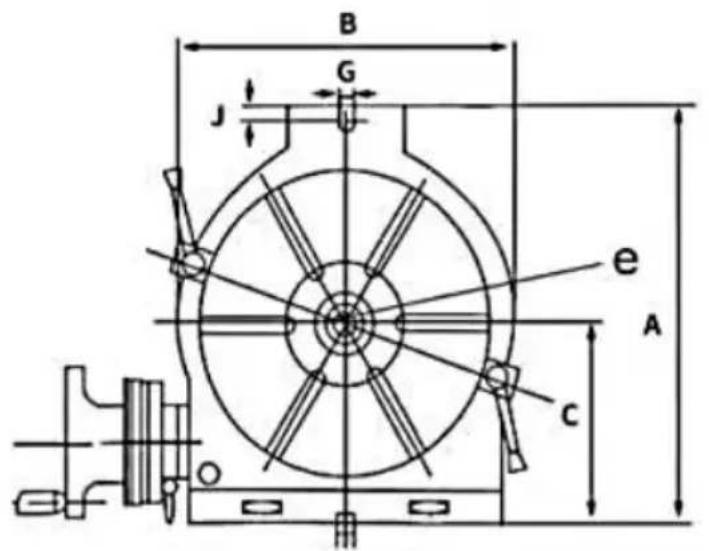

CARACTÉRISTIQUES _ POUR PARTAGE U nit : mm / pouces PLAQUES

MODELE_NON-	Dimensions majeures de DM				Poids kg / lb_	En vigueur tableau
	Plaque de séparation vis de réglage	Intérieur diamètre de secteur suis	extérieur du ressort agrafe	Largeur du bosquet dans la poignée plaque
DP - 1	PCD.(32/ 1.26)	210.83	180.71	90.03	255.51	MINI ( HV3HV4 / HV6)	P7P9P10-- --
DP -2	( 3 trous) PCD . 46/1,81	28.7 - 1.12	441,73 _	dix_0.39	48.82	HV8,10, 12, 14	P7P9P10-- --

Dans cas de Un Facultatif DM Appareil _ Ci-joint

Indexage de 2 à 100 canettes être fait avec précision et rapidement.

Équation de Indexation _

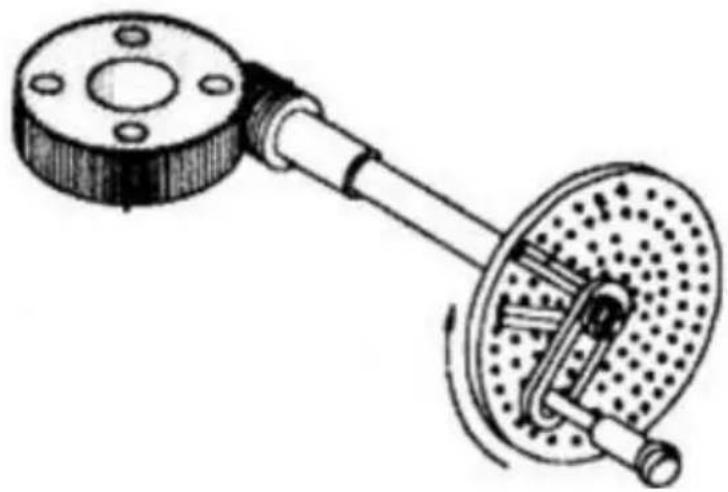

Depuis le ver rapport est de 1:90, lorsque l'on fait tourner la poignée sur un tour de 360°, le tableau donc volonté faire un tour de 1/90. Les relations entre poignée révolution 'N' et numéro individuel 'T' à être recherché sont montré dans l'équation suivante :

N = 9 0/T

Remarques : Le tableau d'indexation de la page 6 est réalisé sur base de cette équation.

(Exemple)

Dans le cas où l'opérateur veut indexer la pièce en 29 parties égales, comme pour 29 personnes, les chiffres, le nombre

de tours de manivelle (N) est comme montré dans le

tableau de la page

6, donc la poignée doit être tournée sur un tour complet de 360° et plus un intervalle de neuf trous (dans ce temps, cela signifie intervalles de trous et non les numéros de trous). Après avoir indiqué un point de départ, faites pivoter la poignée d'un tour complet de 360° trois fois plus un intervalle de neuf trous (dans ce temps, cela signifie intervalles de trous, pas numéros de trous). Après avoir ce point comme point de départ, faites pivoter la poignée d'un tour complet de 360° trois fois plus un intervalle de neuf trous. Cette procédure est répétée à son tour jusqu'à 29 fois, l'indexation en 29 parties égales est ainsi réalisée.

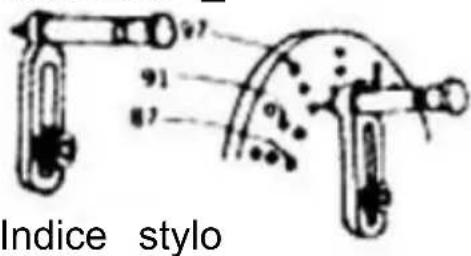

Opérations de manivelle et secteur

Dans le cas de l'exemple 'Division en 29 parties égales' susvisé, il est naturel que l'opération d'indexation se poursuive avec l'intervalle de neuf trous après réglage de la plaque index (plaque B) sur une rangée de 87 trous prévus. Mais dans cette méthode, l'opérateur doit compter les intervalles de neuf trous un par un. Cela semble inefficace. De ce point de vue, il est nécessaire d'utiliser un dispositif appelé « secteur » pour éviter des procédures aussi gênantes. Le suivant décrira quelques procédures nécessaires au fonctionnement du secteur.

a. Desserrer l'écrou de verrouillage de la manivelle, ajuster sa longueur pour que la goupille d'index tombe dans le trou de la rangée de 87 trous, et serrer.

b. Desserrer la vis d'assemblage du secteur, ouvrir deux bras en conformité avec l'intervalle de neuf trous (total nombre de trous est dix), et serrer avec la vis de réglage.

c. Tout d'abord, amener le bras gauche du secteur près de la goupille d'index du côté gauche.

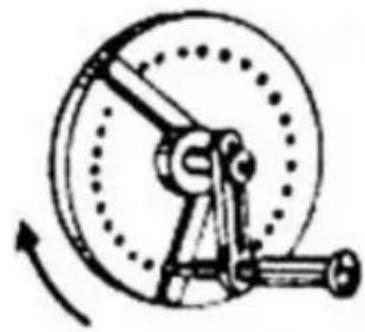

d. Ensuite, faire pivoter la manivelle dans le sens des aiguilles d'une montre jusqu'à ce qu'elle touche le bras droit du secteur, de sorte que la goupille d'index tombe dans le trou situé à droite du côté gauche.

e. Tourner le secteur dans le sens des aiguilles d'une montre, et mettre le côté droit du bras gauche au côté gauche de la goupille d'index. Dans ce temps, les relations entre la goupille d'index et le bras gauche du secteur dans leurs positions sont les mêmes que dans c).

La plaque index qui accueille réellement la goupille d'index est située à l'endroit où elle traverse dix trous à droite depuis le trou comme dans c). f. Répéter la même procédure si nécessaire.

Manivelle

Description du tableau des indices.

Ce tableau est calculé pour l'indice de la plaque avec trous, dont les numéros sont affichés ci-dessous.

Description des codes utilisés dans le tableau des indices.

T : Numéro individuel souhaité.

N : Nombre de révolutions de la plaque d'indice. : Option _

UN : En utilisant la plaque UN.

B : En utilisant la plaque B.

Nombre de trous.

DP - 1

Une 15, 16, 17, 18, 19, 20

assiette

B Plaque 21, 23, 27, 29, 31, 33

CP en 37, 39, 41, 43, 47, 49

retard

DP - 2

1. Corps principal * 1
2. Poignée * 2
3. Mandrin clé * 1
4. Mâchoires inversées * 1 ensemble (3 pièces)
5. Boulon en T M10 * 40 * 2
6. Écrous M10 * 2
7. Instructions * 1

Modèle HV-4-4

1. Corps principal * 1
2. Poignée * 2
3. Boulon M6 * 55 * 2
4. Écrous M6 * 2
5. Joint plat φ 6 * 2
6. Bloc de positionnement * 2
7. Plaque de pressage * 2
8. Coussin bloc * 2
9. Instructions * 1

Cloison A * 1

1. Cloison B * 1
2. Cloison C * 1
3. Poignée basculante * 1
4. Bloc de limite * 1
5. Circlips * 1, M5 * 10, vis Phillips * 3

Vis à tête hexagonale M8 * 70 * 1

1. Plaque de division, positionnement du régulateur * 1

Modèle HV-4-4R

1. Corps principal * 1
2. Poignée * 2
3. Boulon M6 * 55 * 2
4. Écrou M6 * 2
5. Joint plat φ6 * 2
6. Bloc de positionnement * 2
7. Plaque de pressage * 2
8. Bloc coussin * 2
9. Instructions * 1

Modèle HV-6-4B

1. Cloison A * 1
2. Cloison B * 1 3. Cloison C * 1
3. Poignée basculante * 1
4. Vis à tête hexagonale M8 * 70 pour poignée * 1
5. Plaque de division pour positionnement du régulateur * 1
6. Bloc de butée * 1
7. Circlips * 1
8. Vis Phillips M5 * 10 * 3 10. Vis à tête hexagonale M5 * 10 * 4
9. Bloc de positionnement * 4
10. Boulon en T M12 * 40 * 2
11. Écrou * 2
12. Clé hexagonale * 1

Modèle HV-6-4

1. Corps principal * 1
2. Poignée basculante * 1
3. Vis à poignée hexagonale M8 * 70 * 1
4. Bloc de positionnement * 4
5. Boulon en T M12 * 40 * 2
6. Écrou * 2
7. Instructions * 1

Modèle HV-8-4

1. Corps principal * 1
2. Poignée * 2
3. Écrou * 2
4. Boulon à tête hexagonale M10 * 80, poignée * 1
5. Bloc de positionnement * 4
6. Boulon à six pans creux M5 * 8 * 4
7. Boulon en T M14 * 60 * 2
8. Clé hexagonale * 1
9. Instructions * 1

Modèle HV-8-3

1. Corps principal * 1
2. Poignée * 2
3. Vis de poignée à tête hexagonale M10 * 80 * 1
4. Bloc de positionnement * 4
5. Boulon à six pans creux M5 * 8 * 4
6. Boulon en T M14 * 60 * 2
7. Clé hexagonale * 1
8. Noix * 2
9. Instructions * 1
