Producttype	Precisie draaitafel
Merk	Vevor
Model	HV-4-KP
Gebruik	Horizontaal en verticaal
Reductieverhouding	1:90
Rotatie per slingeromwenteling	4°
Verdeling van de micrometrische kraag	1 minuut (1')
Noniusaflezing	10 seconden (10'')
Sneldeling	Van 2 tot 100 met deelplaat
Lichaamsmateriaal	Gietijzer
Voeding	Handmatig
Hoofdfuncties	Precisiebewerking, delen, boren, frezen
Onderhoud en reiniging	Regelmatig reinigen, het wormwiel smeren met lichte olie
Veiligheid	Lees de handleiding voor gebruik, draag beschermende uitrusting
Reserveonderdelen en repareerbaarheid	Onderdelen op aanvraag beschikbaar, geef model- en onderdeelnummer op
Algemene informatie	Garantie en technische ondersteuning via www.vevor.com/support
Meegeleverde accessoires	Hoofdlichaam, handgreep, klauwsleutel, omgekeerde klauwplaten (3 stuks), T-bouten M10x40 (2), M10 moeren (2), instructies

Veelgestelde vragen - HV-4-KP Vevor

Hoe gebruik ik de draaitafel verticaal?

Plaats de basis in verticale positie en gebruik deze met een centreerpunt om uit het midden te werken.

Hoe stel ik de speling van het wormwiel in?

Draai de metalen klemmhendel los, draai de stelschroef met de klok mee tot deze de stop raakt om te ontkoppelen, en vervolgens tegen de klok in om te koppelen. Draai de hendel vast na aanpassing. Fijnafstelling kan worden gedaan door schroef ④ en de stalen kogel te verwijderen en vervolgens de binnenschroef ⑥ te draaien.

Hoe verdeel ik een werkstuk in 29 gelijke delen?

Gebruik de vergelijking N = 90/T. Voor T=29, N = 90/29 ≈ 3,1034. Draai de handgreep 3 volledige omwentelingen plus 9 intervallen op een rij van 87 gaten van plaat B. Gebruik de sector om handmatig tellen van gaten te voorkomen.

Wat is de verhouding van het wormwiel?

De verhouding is 1:90. Eén slingeromwenteling draait de tafel 4°.

Hoe gebruik ik de sector?

Draai de borgmoer van de slinger los om de lengte aan te passen. Open de twee armen van de sector om overeen te komen met het gewenste gatinterval. Plaats de linkerarm dicht bij de pen, draai vervolgens de slinger totdat de pen in het gat van de rechterarm valt. Draai daarna de sector om de handeling te herhalen.

Welke accessoires worden meegeleverd met het model HV-4-KP?

Het model HV-4-KP wordt geleverd met een hoofdlichaam, een handgreep, een klauwsleutel, een set omgekeerde klauwplaten (3 stuks), twee T-bouten M10x40, twee M10 moeren en instructies.

Hoe stel ik de axiale speling van de wormas in?

Verwijder de handgreep, de noniusring en het metaal. Draai de binnermoer van de wormas vast. Na afstelling, borg de moer met de schroefset. Voor model ERT-6 is een stelmoer toegankelijk na het verwijderen van de handgreep.

Kan de tafel worden gebruikt voor frezen?

Ja, deze is ontworpen voor precisiebewerkingen zoals frezen, boren en delen.

Hoe bestel ik reserveonderdelen?

Geef het modelnummer (bijv. HV-4-KP) en het onderdeelnummer op bij contact met Vevor via www.vevor.com/support.

Wat is het geschatte gewicht van de tafel?

Het gewicht staat niet in de handleiding, maar voor een tafel van 4 inch is dit ongeveer 8 tot 12 kg.

GEBRUIKSAANWIJZING HV-4-KP Vevor

Heeft u productvragen? Behoefte aan technische ondersteuning? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.kracht.com/ondersteuning

Dit is de originele handleiding. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruiker voor. De verschijning van het product is onderworpen aan het product dat u ontvangen heeft. Vergeef ons alstublieft dat wij u niet nogmaals zullen informeren als dit het geval is. Bij elke technologie of software

op ons product.

Waarschuwing: Om het risico op letsel te verminderen, moet de gebruiker de instructies in de handleiding zorgvuldig lezen.

Er worden twee typen draaitafels samengevat, hier collectief. De mechanismen die gewoonlijk bij deze tafels horen, worden op sommige pagina's van hun beschrijving weergegeven.

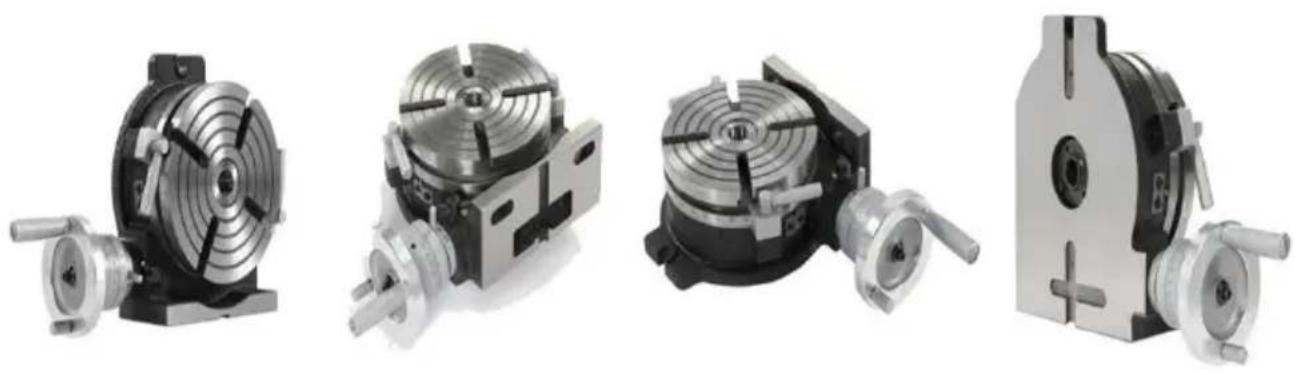

HORIZONTAAL VERTICAAL - PRECISIE ROTERENDE TAFEL

Deze roterende tafel is ontworpen om bewerkingsactiviteiten mogelijk te maken met een hogere afmeting dan die van draaitafels van het horizontale type. De basis kan in een verticale positie worden gebruikt, waardoor het mogelijk wordt om uit het midden werk te dragen.

1. Aanpassen van de speling van de wormwieloverbrenging: Maak de metalen klemhendel los en draai de metalen schakelaar met de klok mee totdat deze tegen de stop komt. De wormuitrusting is nu ontkoppeld. Draai de tafel met de klok mee totdat deze tegen de stop komt; de worm en het tandwiel zullen in elkaar grijpen. Draai de metalen klemhendel vast na het inschakelen. Een extra aanpassing kan worden verkregen door schroef ④ en de stalen kogel te verwijderen en de binnenste schroef ⑥ tegen de klok in te draaien, zodat de worm nauwer in contact komt met het tandwiel. Met de klok mee draaien brengt de worm weg van het stuur. Na afstelling de stalen kogel terugplaatsen en de schroef vastdraaien.

2. Axiale aanpassing van de wormas: Wanneer er axiale speling optreedt, wordt de versnellingsaanpassing uitgevoerd door de binnenste wormasmoer aan te draaien nadat het handvat, de noniusring en de metalen schakelaar zijn verwijderd. Na aanpassing de moer op de as vergrendelen met behulp van de stelschroef. (De ERT-6 heeft een aanpassingsmoer, die kan worden gebruikt na verwijdering van het handvat.)

Bedieningsinstructie en functie van elk onderdeel

1. De wormoverbrengingsverhouding is 1:90.

- Een draai van de hendel beweegt de tafel met 4°.

- De microkraag is verdeeld in stappen van 1 minuut.

• De noniusschaal maakt instellingen tot 10 seconden mogelijk. (20 seconden voor de HV 6)

1. Verdelen van 2 tot 100 kan snel en nauwkeurig worden uitgevoerd door te bevestigen A Verdelen Mechanisme.
2. Middenwerk kan ook worden uitgevoerd door de basis in verticale positie te gebruiken in combinatie met een losse kop. (Zie pagina 4.)

* Suggesties voor volgorde

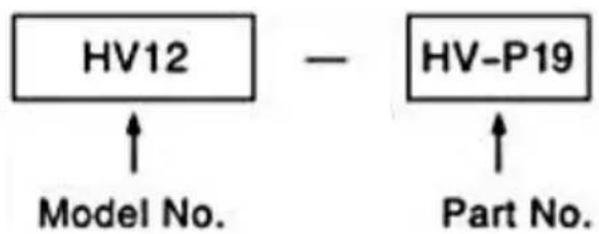

Wanneer u onderdelen bestelt voor vervanging, geef dan het modelnummer en het onderdeelnummer op.

RT met verdeelbord

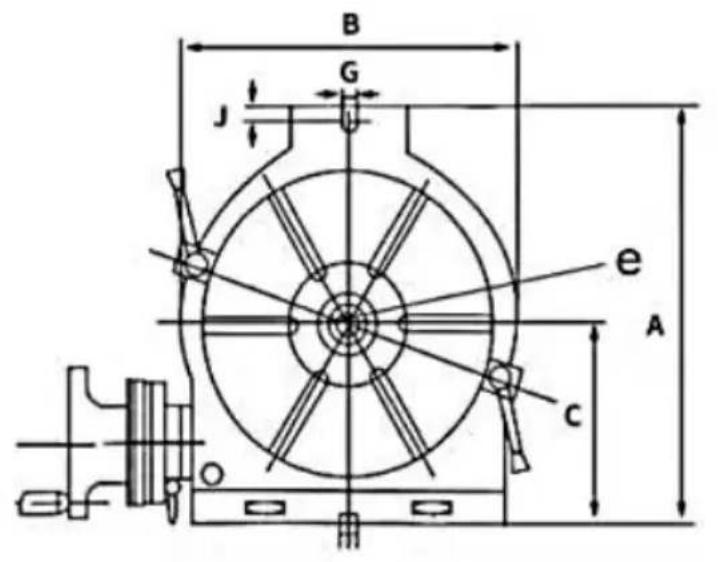

SPECIFICATIES VOOR VERDEELPLATEN Eenheid: mm/inch

MODELNEE-	Grote afmetingen van DM				W ach kg / lb	Van toepassing tafel
	Verdeelplaat e stelschroef-	Binnen diameter van sector ben	Buitendi ameter van de veer klem	Bosbreedte_in handva bord _
DP - 1	PCD.(32/ 1,26)	210.83	180.71	90.03	255.51	MINI (HV3H V4 / HV6)	P7P9P10-- --
DP -2	(3 gaten)PCD .46/1,81	28.71.12	441.73 _	100.39	48.82	HV8,10, 12, 14	P7P9P10-- --

In geval van een optioneel DM-apparaat - bijgevoegd

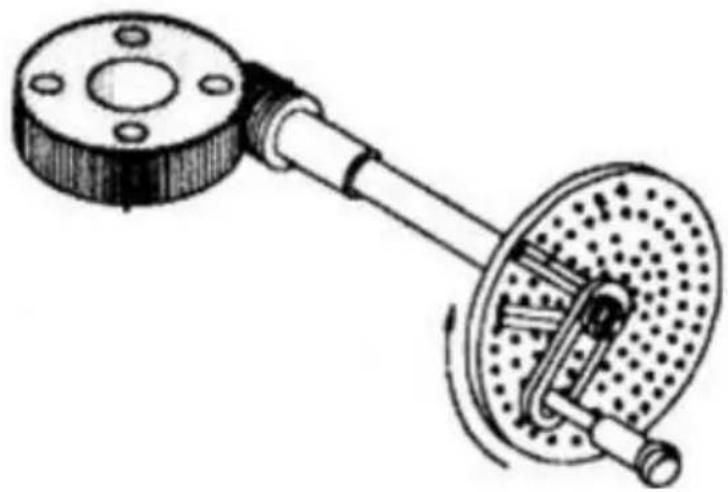

Indexering van 2 tot 100 kan nauwkeurig en snel worden uitgevoerd.

Vergelijking van indexering -

Aangezien de wormverhouding 1:90 is, wanneer de hendel 360° kan draaien, zal de tafel daarom 1/90 omwenteling roteren. De relaties tussen hendelomwenteling 'N' en individueel nummer 'T' worden gevraagd en zijn weergegeven in de volgende vergelijking:

N = 90/T

Opmerkingen: De indextabel op pagina 6 is gemaakt op basis van de vergelijking.

(Voorbeeld)

In het geval dat de exploitant de positie wil verdelen in 29 gelijke onderdelen, zoals aangegeven in de inhoudsopgave. Tips voor de bediening: voor 29 perscijfers, het nummer

van de krukhendel omwentelingen (N) is zoals getoond in de tabel

op bladzijde

6, dus dat de hendel driemaal plus een volledige 360°-omwenteling moet worden gedraaid, met een interval van negen gaten (in dit geval, het betreft gatintervallen en niet gatnummers). Na het instellen van dit punt als A, begin met het draaien van de hendel een volledige omwenteling van 360° drie keer plus een interval van negen gaten (in dit geval, betekent het gatintervallen en niet gatnummers). Nadat u dit punt als startpunt hebt ingesteld, draait u de handgreep driemaal een volledige omwenteling van 360° plus een interval van negen gaten. Wanneer de procedure op zijn beurt maar liefst keer herhaald, wordt de indexering van verdelen in 29 gelijke delen bereikt.

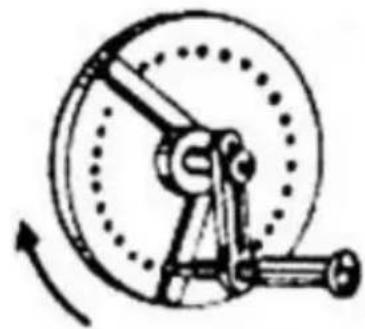

Activiteiten van de zwengelhendel en sector

In het geval van het voornoemde voorbeeld 'Divisie in 29 gelijke onderdelen', is het logisch dat de indexeringsoperatie doorgaat met de intervallen van negen gaten na het instellen van de inhoudsopgave plaat (B plaat) waarop een rij van 87 gaten voorzien is. Maar bij deze methode moet de operator de intervallen van negen gaten één voor één tellen. Hij moet inefficiënt aanvoelen. Vanuit dit oogpunt is het noodzakelijk om een apparaat genaamd 'sector' te gebruiken om dergelijke lastige procedures te vermijden. Het volgende beschrijft enkele noodzakelijke procedures voor de werking van de sector.

A. Maak de krukhendel slotmoer los, pas deze aan in lengte zodat de inhoudsopgave pin in de trein van 87 gaten kan vallen, en draai hem vast.

B. Maak de stelschroeven van de sector los. Open twee armen in overeenstemming met het interval van negen gaten (totaal aantal gaten is tien) en draai vast met stelschroeven.

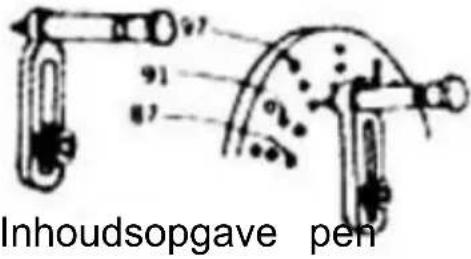

C. Breng eerst de linkerarm van de sector dichtbij de inhoudsopgave speldjes aan de linkerkant.

D. Draai vervolgens de krukhendel met de klok mee, pas hem toe op de rechterarm van de sector zodat de inhoudsopgave pin zal vallen in het gat gelegen aan de linkerkant van de rechterarm.

E. Draai de sector met de klok mee en zet de rechterkant van de linkerarm naar de linkerkant van de inhoudsopgave speld. In dit geval is de relatie tussen de inhoudsopgave pin en de sectorarm in hun posities hetzelfde als in par. C).

Het gat in de inhoudsopgave plaat dat daadwerkelijk de inhoudsopgave pin herbergt, is gelegen op het punt waar het over tien gaten naar rechts gaat vanaf het gat zoals in par. C). F. Herhaal dezelfde procedures als nodig.

Krukgreep

Inhoudsopgave tabel (voor wormverhouding 1:90) DP-1 voor HV6/MINI(HV3/HV4/HV5)

T	H	N	T	H	N	T	H	N
1			43		2 4/43	82	C-41	1 4/11
2		45	44	C-43		83
3		30	45		2	84
4	A-20	22 10/20	46	B-23	1 22/23	85
5		18	47	C-47	1 43/47	86	C-43	1 2/43
6		15	48	A-16	1 14/16	87	B-29	1 1/29
7	B-21	12 8/21	49	C-49	1 41/49	88
8	A-20	11 5/20	50	A-20	1 16/20	89
9		10	51			90
10		9	52			91
11	B-33	8 6/33	53			92
12	A-20	7 10/20	54	A-18	1 12/18	93	B-31	30/31
13	C-39	6 30/39	55	B-33	1 21/33	94	C-47	45/47
14	B-21	6 9/21	56			95	A-19	18/19
15		6	57	A-19	1 11/19	96	A-16	15/16
16	A-16	5 10/16	58	B-29	1 16/29	97
17	A-17	5 5/17	59			98	C-49	45/49
18		5	60	A-20	1 1/20	99	B-33	30/33
19	A-19	4 14/19	61			100	A-20	18/20
20	A-20	4 10/20	62	B-31	1 14/31
21	B-21	4 6/21	63	B-21	1 9/21
22	B-33	4 3/33	64
23	B-23	3 21/23	65	C-39	1 15/39
24	A-20	3 15/20	66	B-33	1 12/33
25	A-20	3 12/20	67
26	C-39	3 18/39	68
27	A-18	3 6/18	69	B-23	1 7/23
28			70	B-21	1 6/21
29	B-29	3 3/29	71
30		3	72	A-20	1 5/20
31	B-31	2 28/31	73
32	A-16	2 13/16	74	C-37	1 8/37
33	B-33	2 24/33	75	A-20	1 4/20
34	A-17	2 11/17	76
35	B-21	2 12/21	77
36	A-20	2 10/20	78	C-39	1 6/39
37	C-37	2 16/37	79
38	A-19	2 7/19	80	A-16	1 2/16
39	C-39	2 12/39	81	A-18	1 2/18
40	A-20	2 15/20
41	C-41	2 8/41
42	B-21	2 3/21

DP-2 voor HV 8, HV 10, HV 12, HV 14, HV 16

T	H	N	T	H	N	T	H	N
2		45	32	A-32	2 26/32	65	B-91	1 35/91
3		30	33	B-99	2 72/99	66	A-44	1 16/44
4	A-26	22 13/26	34	A-34	2 22/34		B-99	1 36/99
	A-28	22 14/28	35	A-28	2 16/28	67	B-67	1 23/67
5		18		B-63	2 36/63	68	A-34	1 11/34
6		15	36	A-26	2 13/26	69	A-46	1 14/46
7	A-28	12 24/28		A-28	2 14/28		B-69	1 21/69
	A-77	12 66/77	37	A-37	2 16/37	70	A-28	1 8/28
8	A-28	11 7/28	38	A-38	2 14/38		B-63	1 18/63
	A-44	11 11/44	39	A-26	2 8/26	71	B-71	1 19/71
9		10		B-91	2 28/91	72	A-32	1 8/32
10		9	40	A-28	2 7/28		A-44	1 11/44
11	A-44	8 8/44		A-44	2 11/44	73	B-73	1 17/73
	B-77	8 14/77	41	A-41	2 8/41	74	A-37	1 8/37
12	A-26	7 13/26	42	A-28	2 4/28	75	A-30	1 6/30
	A-28	7 14/28		B-63	2 9/63	76	A-38	1 7/38
13	A-29	6 24/26	43	A-43	2 4/43	77	B-77	1 13/77
	B-91	6 84/91	44	A-44	2 2/44	78	A-39	1 6/39
14	A-28	6 12/28	45		2		B-91	1 14/91
	B-77	6 33/77	46	A-46	1 44/46	79	B-79	1 11/79
15		6		B-69	1 66/69	80	A-32	1 4/32
16	A-32	5 20/32	47	A-47	1 43/47	81	B-63	1 7/63
17	A-34	5 10/34	48	A-32	1 28/32	81	B-81	1 9/81
18		5	49	A-49	1 41/49	82	A-41	1 4/41
19	A-38	4 28/38	50	A-30	1 24/30	83	B-83	1 7/83
20	A-26	4 13/26	51	A-34	1 26/34	84	A-28	1 2/28
	A-28	4 14/28	52	A-26	1 19/26	85	A-34	1 2/34
21	A-28	4 8/28	53	A-53	1 37/53	86	A-43	1 2/43
	B-77	4 22/77	54	A-30	1 20/30	87	B-87	1 3/87
22	A-44	4 4/44		B-63	1 42/63	88	A-44	1 1/44
	B-77	4 7/77	55	A-44	1 28/44	89	B-89	1 1/89
23	A-46	3 42/46		B-77	1 49/77	90		1
	B-69	3 63/69	56	A-28	1 17/28	91	B-91	90/91
24	A-28	3 21/28	57	B-38	1 22/38	92	A-46	45/46
	B-44	3 33/44	58	B-87	1 48/87	93	B-93	90/93
25	A-30	3 18/30	59	A-59	1 31/59	94	A-47	45/47
26	A-26	3 12/26	60	A-34	1 17/34	95	A-38	36/38
	B-91	3 42/91		A-32	1 16/32	96	A-32	30/32
27	A-30	3 10/30	61	B-61	1 29/61	97	B-97	90/97
	B-63	3 21/63	62	B-93	1 42/93	98	A-49	45/49
28	A-28	3 6/28	63	B-49	1 21/49	99	A-44	40/44
29	B-87	3 9/87		B-77	1 33/77		B-99	90/99
30		3	64	A-32	1 13/32	100	A-30	27/30
31	B-93	2 84/93	65	A-26	1 10/26

Beschrijving van de inhoudsopgave tabel.

Deze tabel is berekend voor de inhoudsopgave plaat met gaten, genummerd zoals hieronder weergegeven.

Beschrijving van codes gebruikt in de inhoudsopgave tabel

T: Gewenst individueel nummer

N: Aantal omwentelingen van de inhoudsopgave plaat: Keuze

A: Gebruik makend van A plaat, B: Gebruik makend van B plaat

Nummer van gaten

DP - 1

A plaat 15, 16, 17, 18, 19, 20

B plaat 21, 23, 27, 29, 31, 33

CP plaat 37, 39, 41, 43, 47, 49

DP - 2

A plaat 26, 28, 30, 32, 34, 37, 38, 39, 41, 43, 44, 46, 47, 49, 51, 53, 57, 59

B plaat 61, 63, 67, 69, 71, 73, 77, 79, 81, 83, 87, 89, 91, 93, 97, 99

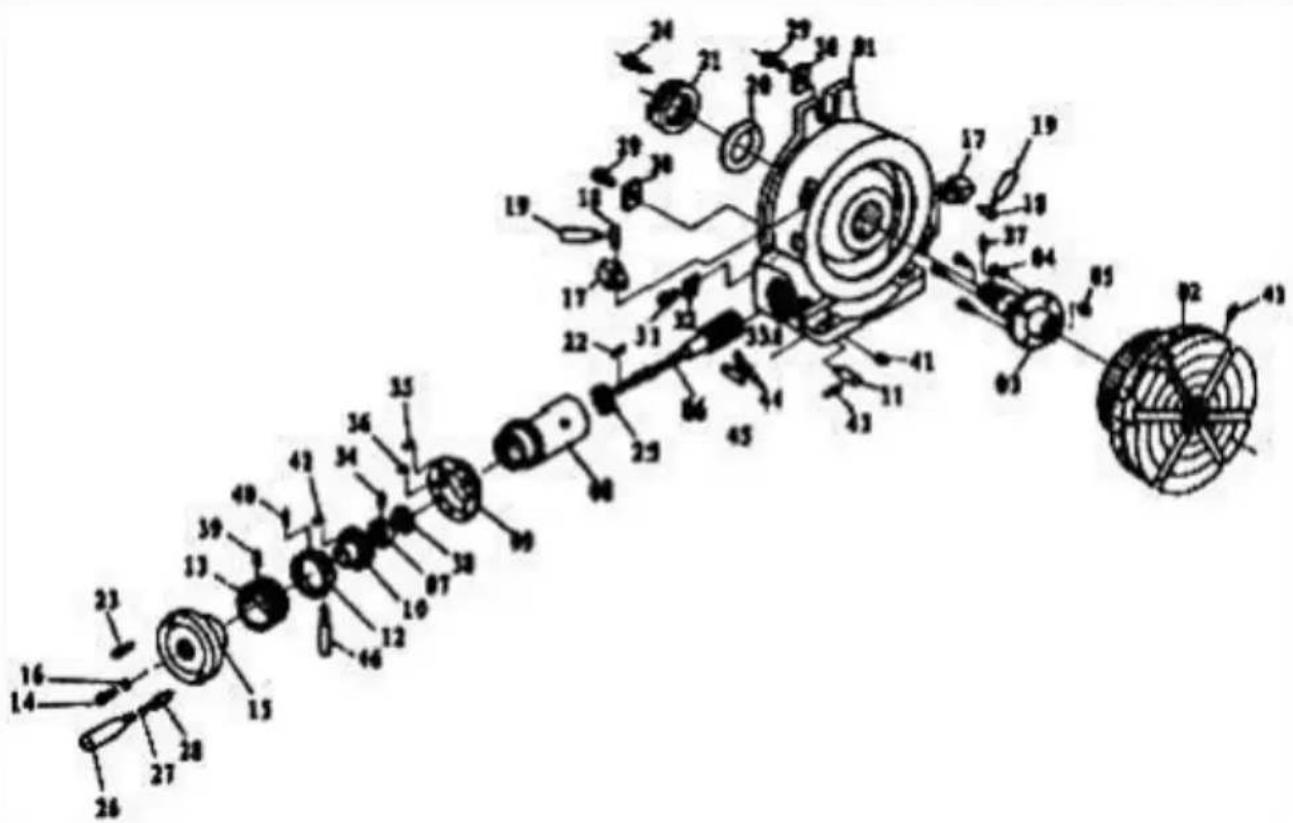

ONDERDELEN LIJST

Model: HV-4-KP

1. Hoofdlichaam * 1
2. Hendel * 2
3. Chucksleutel * 1
4. Achteruit _ kaken * 1 set (3 stuks)
5. M10 _ * 40 T - bout * 2
6. M10 moer * 2
7. Instructies * 1

Model: HV-4-4

1. Hoofdlichaam * 1
2. Hendel * 2
3. M6 * 55 bout * 2
4. M6 moer _ * 2
5. φ 6 vlakke pakking * 2
6. Positioneringsblok * 2
7. Drukken bord * 2
8. Kussen blok * 2
9. Instructies * 1
10. A partie bord * 1
11. B partitie bord * 1
12. C partitie bord * 1
13. Rocker hendel * 1
14. M 8 * 70 hex stopcontact hendel schroef * 1
15. Divisie bord positionering regelaar * 1
16. Begrenzing blok * 1
17. Borgring * 1
18. M5 * 10 Philips schroef * 3

Model : HV-4-4R

1. Voornaamst lichaam * 1
2. Hendel * 2
3. M6 * 55 bout * 2
4. M6 noot _ * 2
5. φ 6 vlak pakking * 2
6. Positionering _ blok * 2
7. Drukken bord _ * 2
8. Kussenblok * 2
9. Instructies * 1

Model: HV-6-4B

1. A partitie bord * 1
2. B partitie bord * 1
3. C partitie bord * 1
4. Rocker hendel * 1
5. M8 x 70 inbusbout voor hendel * 1
6. Positieregelaar voor partitie bord * 1
7. Aanslagblok * 1
8. Borgring * 1
9. M5 * 10 Philips schroef * 3
10. M5 * 10 inbus schroef * 4
11. Positioneringsblok * 4
12. M12 * 40 T-bout * 2
13. Moer * 2
14. Inbussleutel * 1

15. Instructies * 1

Model: HV-6-4

1. Hoofdlichaam * 1
2. Hendel * 1
3. M8 * 70 inbusschroef voor hendel * 14. M5 * 10 inbusschroef * 4
4. Positioneringsblok * 4
5. M12 * 40 T-bout * 2
6. Moer * 2
7. Instructies * 1

Model: HV-8-4

1. Hoofdlichaam * 1
2. Hendel * 2
3. Moer * 2
4. M10 * 80 zeskantbout voor hendel * 1
5. Positioneringsblok * 4
6. M5 * 8 inbusschroef * 4
7. M14 * 60 T-bout * 2
8. Inbussleutel * 1
9. Instructies * 1

Model: HV-8-3

1. Hoofdlichaam * 1
2. Hendel * 2
3. M10 * 80 inbusschroef voor hendel * 1
4. Positioneringsblok * 4
5. M5 * 8 inbusbout * 4
6. M14 * 60 T-bout * 2
7. Inbussleutel * 1
8. Moer * 2
9. Instructies * 1
