HV-4-KP - Roterande bord Vevor - Gratis bruksanvisning och manual

Produkttyp	Precisionsroterande bord
Märke	Vevor
Modell	HV-4-KP
Användning	Horisontellt och vertikalt
Reduktionsförhållande	1:90
Rotation per vevvarv	4°
Gradering av mikrometerkrage	1 minut (1')
Avläsning av vernier	10 sekunder (10'')
Snabbdelning	Från 2 till 100 med delningsplatta
Material i kroppen	Gjutjärn
Matning	Manuell
Huvudfunktioner	Precisionsbearbetning, delning, borrning, fräsning
Underhåll och rengöring	Rengör regelbundet, smörj snäckväxeln med lätt olja
Säkerhet	Läs manualen före användning, bär skyddsutrustning
Reservdelar och reparerbarhet	Delar finns på begäran, ange modell- och artikelnummer
Allmän information	Garanti och teknisk support via www.vevor.com/support
Medföljande tillbehör	Huvudkropp, handtag, chucknyckel, omvända backar (3 st), T-bultar M10x40 (2), M10-muttrar (2), instruktioner

Vanliga frågor - HV-4-KP Vevor

Hur använder man det roterande bordet vertikalt?

Placera basen i vertikalt läge och använd den med en motpunkt för att arbeta utanför centrum.

Hur justerar man spelet i snäckväxeln?

Lossa det metalliska spännhandtaget, vrid justerskruven medurs tills den nuddar pluggen för att koppla ur, sedan moturs för att koppla i. Dra åt handtaget efter justering. Finjustering kan göras genom att ta bort skruv ④ och stålkulan, och sedan vrida den inre skruven ⑥.

Hur delar man ett arbetsstycke i 29 lika delar?

Använd ekvationen N = 90/T. För T=29, N = 90/29 ≈ 3,1034. Vrid handtaget 3 hela varv plus 9 mellanrum på en rad med 87 hål på platta B. Använd sektorn för att undvika att räkna hål manuellt.

Vad är snäckväxelns utväxling?

Utväxlingen är 1:90. Ett vevvarv vrider bordet 4°.

Hur använder man sektorn?

Lossa vevhandtagets låsmutter för att justera längden. Öppna sektorns två armar så att de motsvarar önskat hålintervall. Placera vänster arm nära stiftet, vrid sedan veven tills stiftet faller i hålet på höger arm. Vrid därefter sektorn för att upprepa operationen.

Vilka tillbehör medföljer modell HV-4-KP?

Modell HV-4-KP levereras med en huvudkropp, ett handtag, en chucknyckel, en uppsättning omvända backar (3 st), två T-bultar M10x40, två M10-muttrar och instruktioner.

Hur justerar man det axiella spelet i snäckaxeln?

Ta bort handtaget, vernierringen och metallen. Dra åt den inre muttern på snäckaxeln. Efter justering lås muttern med skruvenheten. För modell ERT-6 är en justermutter åtkomlig efter borttagning av handtaget.

Kan bordet användas för fräsning?

Ja, den är designad för precisionsbearbetning som fräsning, borrning och delning.

Hur beställer man reservdelar?

Ange modellnummer (t.ex. HV-4-KP) och artikelnummer vid kontakt med Vevor via www.vevor.com/support.

Vad är bordets ungefärliga vikt?

Vikten anges inte i manualen, men för ett 4-tums bord är den cirka 8 till 12 kg.

BRUKSANVISNING HV-4-KP Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

ROTERANDE BORD

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.se/support

Detta är originalinstruktionerna. Läs alla manualer noggrant innan du använder produkten. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Produktens utseende ska vara det som du mottagit. Vi ber om ursäkt för att vi inte kommer att informera om det finns några teknik- eller programuppdateringar för vår produkt.

- För att minska risken för skador måste användaren läsa instruktionsmanualen noggrant.

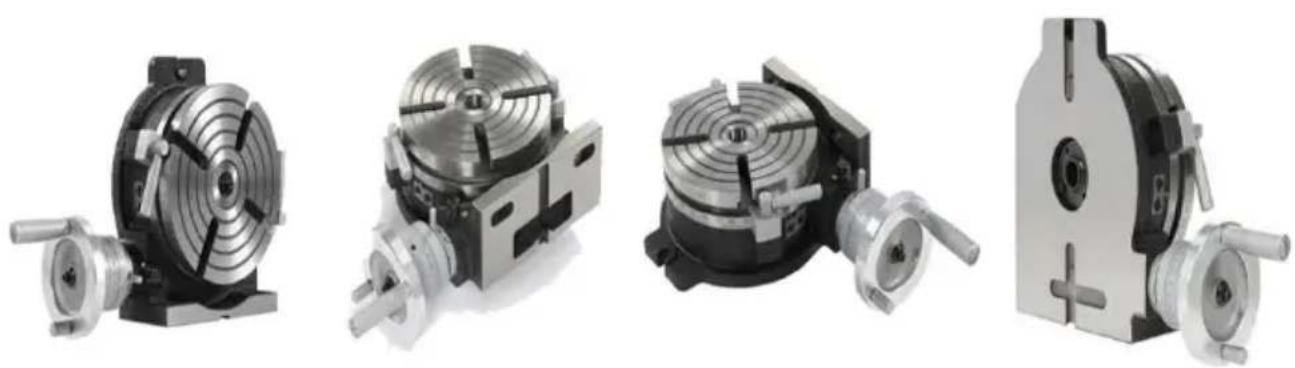

Två typer av roterande bord sammanfattas här kollektivt. Mekanismerna som är gemensamma för dessa bord visas på vissa sidor i deras beskrivning.

HORISONTELL / VERTIKAL PRECISIONSROTERANDE BORD

Detta roterande bord är utformat för att tillåta bearbetningsoperationer i en högre dimension än för horisontella roterande bord. Basen kan användas i vertikalt läge för att möjliggöra arbete i mitten.

1. Justering av snäckväxelns ingrepp: Lossa metallklämhandtaget och vrid växeln medurs tills den berör. Snäckväxeln har nu kopplats ur. Vrid den moturs tills den berör proppen, snäckan och kugghjulet kommer att ingripa. Dra åt metallklämhandtaget efter ingreppet. En ytterligare justering kan erhållas genom att ta bort stålkulan och vrida den inre skruven moturs, så att snäckan kommer i närmare ingrepp med kugghjulet. Vridning medurs ger snäckan bort från hjulet. Efter justering, sätt tillbaka stålkulan och dra åt skruven.

2. Axial justering av snäckaxeln: När axial glapp uppstår, utförs växeljustering genom att dra åt den inre muttern på snäckaxeln efter att handtaget, nockringen och brytarmetallen har tagits bort. Efter justering, lås muttern på axeln med hjälp av ställskruven. (Den har en justeringsmutter som kan användas efter att handtaget tagits bort.)

Driftinstruktion och funktion för varje enhet

1. Snäckväxeln är 1:90.

- Ett varv på handtaget rör bordet med 4°

- Mikrokragen är graderad i steg om 1 minut.

- Nonieskalan gör inställningar ner till 10 sekunder möjliga. (20 sekunders fördröjning för HV 6)

1. Delning från 2 till 100 kan utföras snabbt och exakt genom att fästa en delningsmekanism.
2. Centrumbearbetning kan också utföras genom att använda basen i vertikalt läge i kombination med en ändstock. (Se sidan 4.)

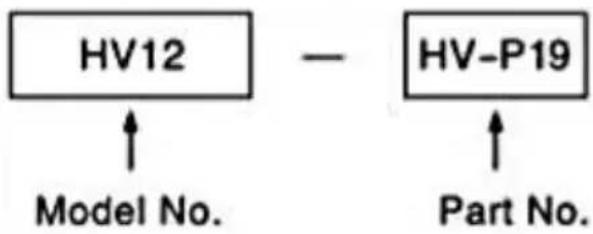

* Förslag för beställning

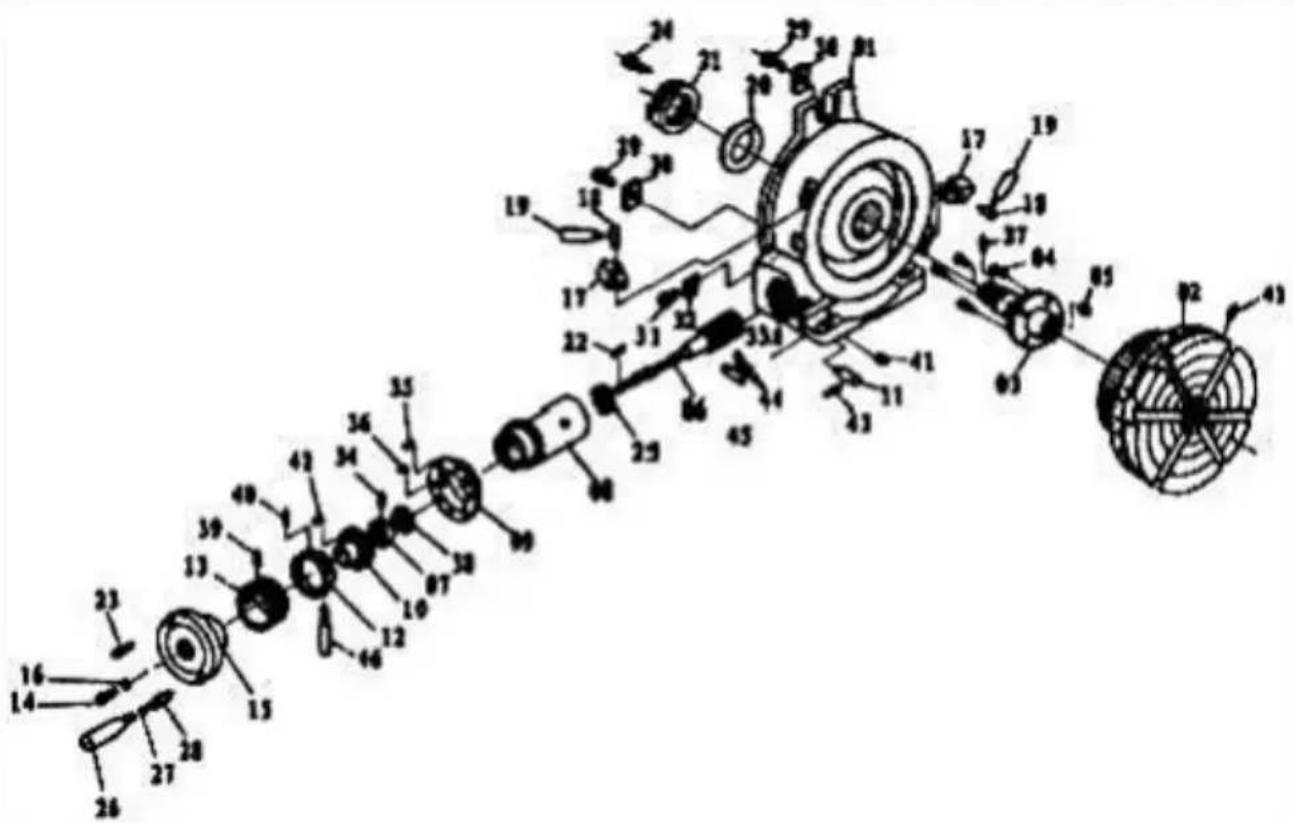

När du beställer reservdelar, ange modellnummer och delnummer.

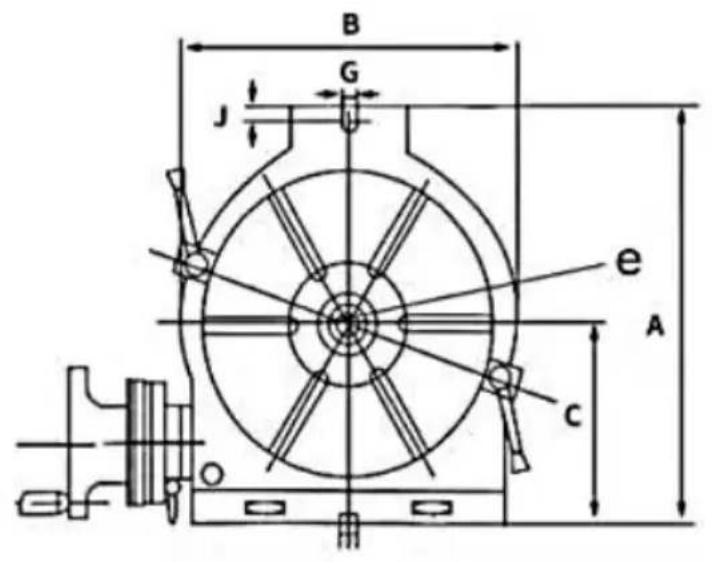

MODEL L_NEJ-	Större dimension jon av DM				W åtta kg / lb	Tillämplig tabell
	Delningsplatta e ställskruv -	Inre diameter av sektor am	Fjädern s ytterdiamet er klämma	Grove med dth i handtaget p sent
DP - 1	PCD.(32/1,26) I	210.83	180.71	90.03	255.51	MINI (HV3H V 4/ H 5) HV6	P 7 P 10
DP -2	(3 hål) PCD . 46/1,81	28.71.12	441,73 _	100,39	48.82	HV8,10, 12, 14	P 7 P 10

Indexering från 2 till 100 kan göras exakt och snabbt.

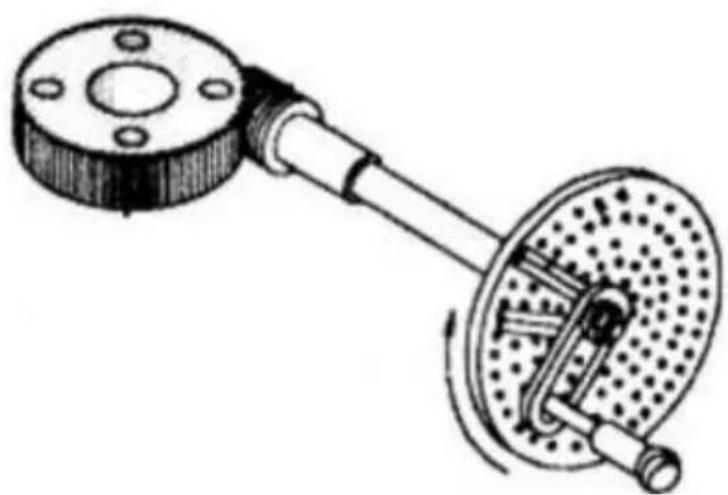

Eftersom växelförhållandet är 1:90, när handtaget roteras ett varv (360°), roterar bordet 1/90 varv.

Relationen mellan handtagets varv (N) och önskat antal delar (T) visas i följande ekvation:

N = 9 0/T

Anmärkningar: Indextabellen på sidan 6 är baserad på denna ekvation.

(Exempel)

Om operatören vill indexera en position uppdelad i 29 lika delar, till exempel för 29 personer, antalet

3 9 87 av vevhandtagets varv (N) visas i tabellen på sidan 6, så handtaget ska roteras ett helt varv (360°) plus tre intervall av nio hål (i detta fall betyder det hålintervall, inte hålantal). Efter att ha ställt in denna punkt som startpunkt, vrid handtaget ett helt varv (360°) tre gånger plus ett intervall på nio hål (i detta fall betyder det intervaller, inte hålantal). När proceduren upprepas i tur och ordning så många som 29 gånger, uppnås indexeringen av delning till 29 lika delar således.

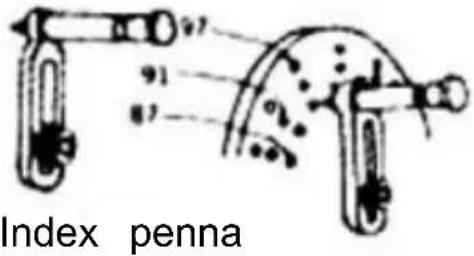

Operationer av vevhandtag och sektor

Om man tar exemplet 'Division i 29 lika delar' ovan, är det naturligt att indexeringsoperationen fortsätter med intervaller av nio hål efter att indexplattan (B-plattan) har ställts in på en rad med hål. Men i denna metod måste operatören räkna nio hål, inte ett för ett. Det kan kännas ineffektivt. Ur denna synvinkel är det nödvändigt att använda en enhet som kallas "sektor" för att undvika sådana besvärliga förfaranden. Följande kommer att beskriva några nödvändiga förfaranden för driften av sektorn.

a. Lossa vevhandtagets låsmutter, justera dess längd så att stiftet kan falla in i raden av 87 hål, och dra åt.

b. Lossa sektorns ställskruvar, öppna de två armarna i överensstämmelse med intervallet av nio hål (totalt antal hål), och spänn med ställskruvarna.

c. Först, för den vänstra armen av sektorn nära indexstiftet på vänster sida. Nästa, rotera vevhandtaget medurs för att föra det till den högra armen av sektorn så att indexstiftet kommer att falla i hålet som ligger vid den högra armens vänstra sida.

e. Rotera sektorn medurs denna gång och lägg den högra sidan av den vänstra armen mot vänster sida av indexstiftet. I detta ögonblick är förhållandet mellan indexstiftet och sektorns vänstra arm i deras position detsamma som i punkt c).

Indexplattans hål som faktiskt rymmer indexstiftet är beläget vid punkten där D går tvärs över tio hål till höger bort från hålet som i punkt c). f. Upprepa samma förfaranden som nödvändigt.

Vevhandtag

Indexplatta (för maskinförhållande 1:90) DP-1 För HV6/MINI(HV3/HV4/HV5)

T	H	N	T	H	N	T	H	N
1			43		2 4/43	82	C-41	1 4/11
2		45	44	C-43		83
3		30	45		2	84
4	A-20	22 10/20	46	B-23	1 22/23	85
5		18	47	C-47	1 43/47	86	C-43	1 2/43
6		15	48	A-16	1 14/16	87	B-29	1 1/29
7	B-21	12 8/21	49	C-49	1 41/49	88
8	A-20	11 5/20	50	A-20	1 16/20	89
9		10	51			90
10		9	52			91
11	B-33	8 6/33	53			92
12	A-20	7 10/20	54	A-18	1 12/18	93	B-31	30/31
13	C-39	6 30/39	55	B-33	1 21/33	94	C-47	45/47
14	B-21	6 9/21	56			95	A-19	18/19
15		6	57	A-19	1 11/19	96	A-16	15/16
16	A-16	5 10/16	58	B-29	1 16/29	97
17	A-17	5 5/17	59			98	C-49	45/49
18		5	60	A-20	1 1/20	99	B-33	30/33
19	A-19	4 14/19	61			100	A-20	18/20
20	A-20	4 10/20	62	B-31	1 14/31
21	B-21	4 6/21	63	B-21	1 9/21
22	B-33	4 3/33	64
23	B-23	3 21/23	65	C-39	1 15/39
24	A-20	3 15/20	66	B-33	1 12/33
25	A-20	3 12/20	67
26	C-39	3 18/39	68
27	A-18	3 6/18	69	B-23	1 7/23
28			70	B-21	1 6/21
29	B-29	3 3/29	71
30		3	72	A-20	1 5/20
31	B-31	2 28/31	73
32	A-16	2 13/16	74	C-37	1 8/37
33	B-33	2 24/33	75	A-20	1 4/20
34	A-17	2 11/17	76
35	B-21	2 12/21	77
36	A-20	2 10/20	78	C-39	1 6/39
37	C-37	2 16/37	79
38	A-19	2 7/19	80	A-16	1 2/16
39	C-39	2 12/39	81	A-18	1 2/18
40	A-20	2 15/20
41	C-41	2 8/41
42	B-21	2 3/21

DP-2 För HV 8, HV 10, HV 12, HV 14, HV 16

T	H	N	T	H	N	T	H	N
2		45	32	A-32	2 26/32	65	B-91	1 35/91
3		30	33	B-99	2 72/99	66	A-44	1 16/44
4	A-26	22 13/26	34	A-34	2 22/34		B-99	1 36/99
	A-28	22 14/28	35	A-28	2 16/28	67	B-67	1 23/67
5		18		B-63	2 36/63	68	A-34	1 11/34
6		15	36	A-26	2 13/26	69	A-46	1 14/46
7	A-28	12 24/28		A-28	2 14/28		B-69	1 21/69
	A-77	12 66/77	37	A-37	2 16/37	70	A-28	1 8/28
8	A-28	11 7/28	38	A-38	2 14/38		B-63	1 18/63
	A-44	11 11/44	39	A-26	2 8/26	71	B-71	1 19/71
9		10		B-91	2 28/91	72	A-32	1 8/32
10		9	40	A-28	2 7/28		A-44	1 11/44
11	A-44	8 8/44		A-44	2 11/44	73	B-73	1 17/73
	B-77	8 14/77	41	A-41	2 8/41	74	A-37	1 8/37
12	A-26	7 13/26	42	A-28	2 4/28	75	A-30	1 6/30
	A-28	7 14/28		B-63	2 9/63	76	A-38	1 7/38
13	A-29	6 24/26	43	A-43	2 4/43	77	B-77	1 13/77
	B-91	6 84/91	44	A-44	2 2/44	78	A-39	1 6/39
14	A-28	6 12/28	45		2		B-91	1 14/91
	B-77	6 33/77	46	A-46	1 44/46	79	B-79	1 11/79
15		6		B-69	1 66/69	80	A-32	1 4/32
16	A-32	5 20/32	47	A-47	1 43/47	81	B-63	1 7/63
17	A-34	5 10/34	48	A-32	1 28/32	81	B-81	1 9/81
18		5	49	A-49	1 41/49	82	A-41	1 4/41
19	A-38	4 28/38	50	A-30	1 24/30	83	B-83	1 7/83
20	A-26	4 13/26	51	A-34	1 26/34	84	A-28	1 2/28
	A-28	4 14/28	52	A-26	1 19/26	85	A-34	1 2/34
21	A-28	4 8/28	53	A-53	1 37/53	86	A-43	1 2/43
	B-77	4 22/77	54	A-30	1 20/30	87	B-87	1 3/87
22	A-44	4 4/44		B-63	1 42/63	88	A-44	1 1/44
	B-77	4 7/77	55	A-44	1 28/44	89	B-89	1 1/89
23	A-46	3 42/46		B-77	1 49/77	90		1
	B-69	3 63/69	56	A-28	1 17/28	91	B-91	90/91
24	A-28	3 21/28	57	B-38	1 22/38	92	A-46	45/46
	B-44	3 33/44	58	B-87	1 48/87	93	B-93	90/93
25	A-30	3 18/30	59	A-59	1 31/59	94	A-47	45/47
26	A-26	3 12/26	60	A-34	1 17/34	95	A-38	36/38
	B-91	3 42/91		A-32	1 16/32	96	A-32	30/32
27	A-30	3 10/30	61	B-61	1 29/61	97	B-97	90/97
	B-63	3 21/63	62	B-93	1 42/93	98	A-49	45/49
28	A-28	3 6/28	63	B-49	1 21/49	99	A-44	40/44
29	B-87	3 9/87		B-77	1 33/77		B-99	90/99
30		3	64	A-32	1 13/32	100	A-30	27/30
31	B-93	2 84/93	65	A-26	1 10/26

Beskrivning av indexplattan.

Denna tabell är inte beräknad för indexplattor med hålantal som visas nedan.

Beskrivning av koder som används i indexplattan

A: Använder platta A

B: Använder platta B

siffra av hål

DP - 1

En tallrik 15, 16,17, 18,19,20

B Tallrik 21,23,2 7,29,31,33

CP sent 37,39,41,4 3,47,49

DP - 2

1. Main kropp * 1
2. Hantera * 2
3. kasta rycka * 1
4. Omvänd _ käftar * 1 uppsättning (3 st )
5. M 10 * 40 T - built * 2
6. M10 nöt * 2
7. Instruktioner * 1

Modell : HV-4-4

1. Main kropp * 1
2. Handtag * 2
3. M6 * 55 bult * 2
4. M6 mutter * 2
5. Ø 6 platt bricka * 2
6. Positioneringsblock * 2
7. Tryckplatta * 2
8. Prydnadsblock * 2
9. Bruksanvisning * 1
10. A-del * 1
11. B-del * 1
12. C-del * 1
13. Vipphandtag * 1
14. Begränsningsblock * 1
15. Låsring * 1

M5 * 10 Phillips-skruv * 3

1. Dividerande tallrik, positioneringsregulator * 1

Modell: HV-4-4R

1. Huvudkropp * 1
2. Handtag * 2
3. M6 * 55 inbyggd * 2
4. M6 mutter * 2
5. φ 6 platt packning * 2
6. Positioneringsblock * 2
7. Nödstoppsknapp * 2 8. Dekorationskuddeblock * 2
8. Instruktioner * 1

Modell: HV-6-4B

1. A-del styrelse * 1
2. B-del styrelse * 1
3. C-del styrelse * 1
4. Rockerhandtag * 1
5. M8*70 sexkantskruv med hylsa * 1
6. Delningstallrik, positionsregulator * 1
7. Begränsningsblock * 1
8. Låsring * 1
9. M5*10 stjärnskruv * 3
10. M5*10 sexkantskruv med hylsa * 4
11. Positioneringsblock * 4
12. M12*40 T-bult * 2, mutter * 2
13. Insexnyckel * 1, instruktioner * 1

Modell: HV-6-4

1. Huvudkropp * 1
2. Vipphandtag * 1
3. M8*70 sexkantskruv med hylsa * 1, M5*10 sexkantskruv med hylsa * 4
4. Positioneringsblock * 4
5. M12*40 T-bult * 2
6. Nöt * 2
7. Instruktioner * 1

Modell : HV-8-4

1. Main kropp * 1
2. Hantera * 2
3. Nöt * 2
4. M 10 * 80 hexagonal hantera bult * 1
5. Positionering blockera * 4
6. M 5 * 8 hexagonal uttag bult * 4
7. M 14 * 60 T-bult * 2
8. Inre hexagonal rycka * 1
9. Instruktioner * 1

Modell : HV-8-3

1. Main kropp * 1
2. Hantera * 2
3. M10*80 sexkantskruv * 1
4. Positionering _ blockera * 4
5. M5*8 sexkantskruv * 4
6. M14*60 T-bult * 2
7. Insexnyckel * 1
8. Mutter * 2
9. Instruktioner * 1
