MANUAL DE USUARIO HV-4-KP Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

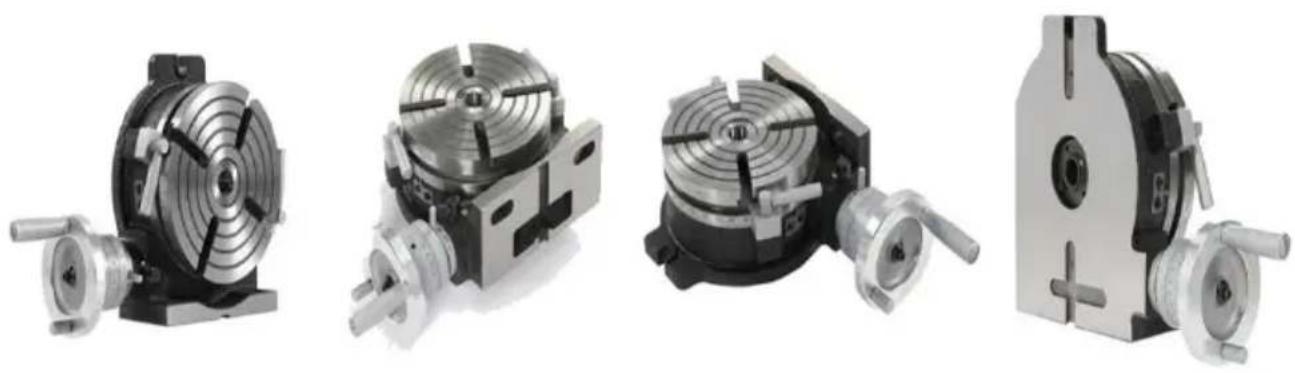

MESA GIRATORIA

MODELO: HV-4-KP, HV-4-4, HV-4-4R, HV-6-4, HV-6-4B, HV-8-4, HV-8-3

¿Tiene preguntas sobre el producto? ¿Necesita soporte técnico? No dude en contactarnos:

Soporte técnico y certificado de garantía electrónica

www.vevor.es/soporte

Este es el manual original. Lea atentamente todas las instrucciones del manual antes de operar. VEVOR se reserva la interpretación clara de nuestro manual de usuario. La apariencia del producto estará sujeta al producto que recibió. Por favor, disculpe si no le informamos nuevamente si hay actualizaciones tecnológicas o de software en nuestro producto.

Advertencia: para reducir el riesgo de lesiones, el usuario debe leer el manual de instrucciones con cuidado.

Se resumen dos tipos de mesas giratorias. Aquí se tratan colectivamente. Los mecanismos comunes a estas mesas se muestran en algunas páginas de su descripción.

MESA GIRATORIA DE PRECISIÓN HORIZONTAL Y VERTICAL

Esta mesa giratoria está diseñada para operaciones de mecanizado permanente en una dimensión mayor que la de las mesas giratorias de tipo horizontal. La base puede usarse en posición vertical, lo que permite realizar trabajos fuera del centro.

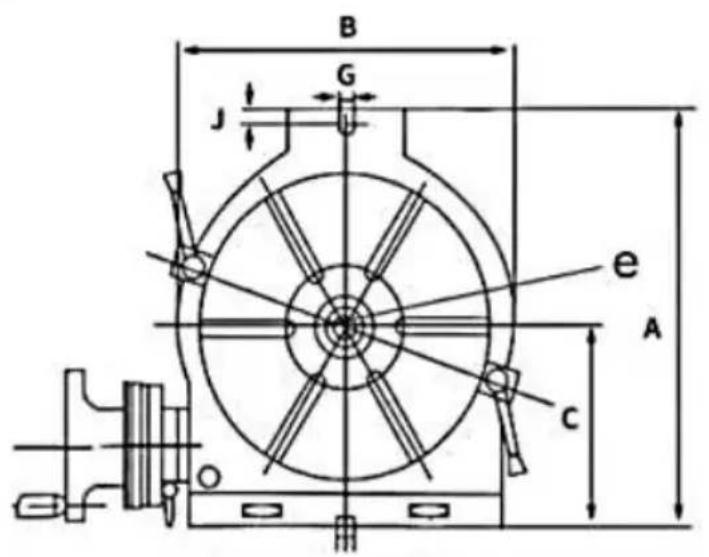

ESPECIFICACIONES:

Unidad: mm/pulgadas

1. Ajuste de la malla del engranaje de gusano: Afloje la manija de abrazadera de metal y gire la aguja del reloj hasta que toque el engranaje. El engranaje de gusano ahora se ha desconectado. Gírelo en sentido antihorario hasta que toque el tope, el gusano y el engranaje se acoplarán. Apriete la manija de abrazadera de metal después del acoplamiento. Se puede obtener un ajuste adicional quitando el tornillo ④ y la bola de acero y girando el tornillo interior ⑥ en sentido antihorario, de modo que el gusano se acerque más al engranaje. Girar en sentido horario aleja el gusano de la rueda. Después del ajuste, inserte la bola de acero y apriete el tornillo ④.

2. Ajuste axial del eje de gusano: Cuando ocurre juego axial, el ajuste de engranajes se realiza apretando la tuerca interior del eje helicoidal después de quitar la manija, el anillo vernier y el interruptor de metal. Después del ajuste, bloquee la tuerca en el eje colocando el tornillo. (El ERT-6 tiene una tuerca de ajuste que se puede utilizar después de retirar el mango.)

Operación: Instrucción y Función de Cada Unidad

1. La relación de engranaje helicoidal es 1:90.

Una vuelta de la manivela mueve la mesa por 4°.

El micrómetro está graduado en pasos de 1 minuto.

La escala de vernier permite ajustes de hasta 10 segundos. (20 segundos para HV 6)

1. La división de 2 a 100 se puede realizar de forma rápida y precisa adjuntando el mecanismo divisor.
2. El centro de trabajo también puede ser transportado afuera utilizando la base en posición vertical junto con un contrapunto. (Consulte la página 4.)

* Sugerencias para Orden

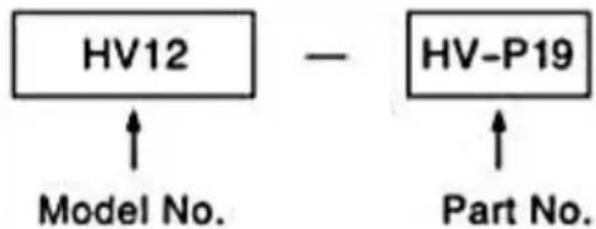

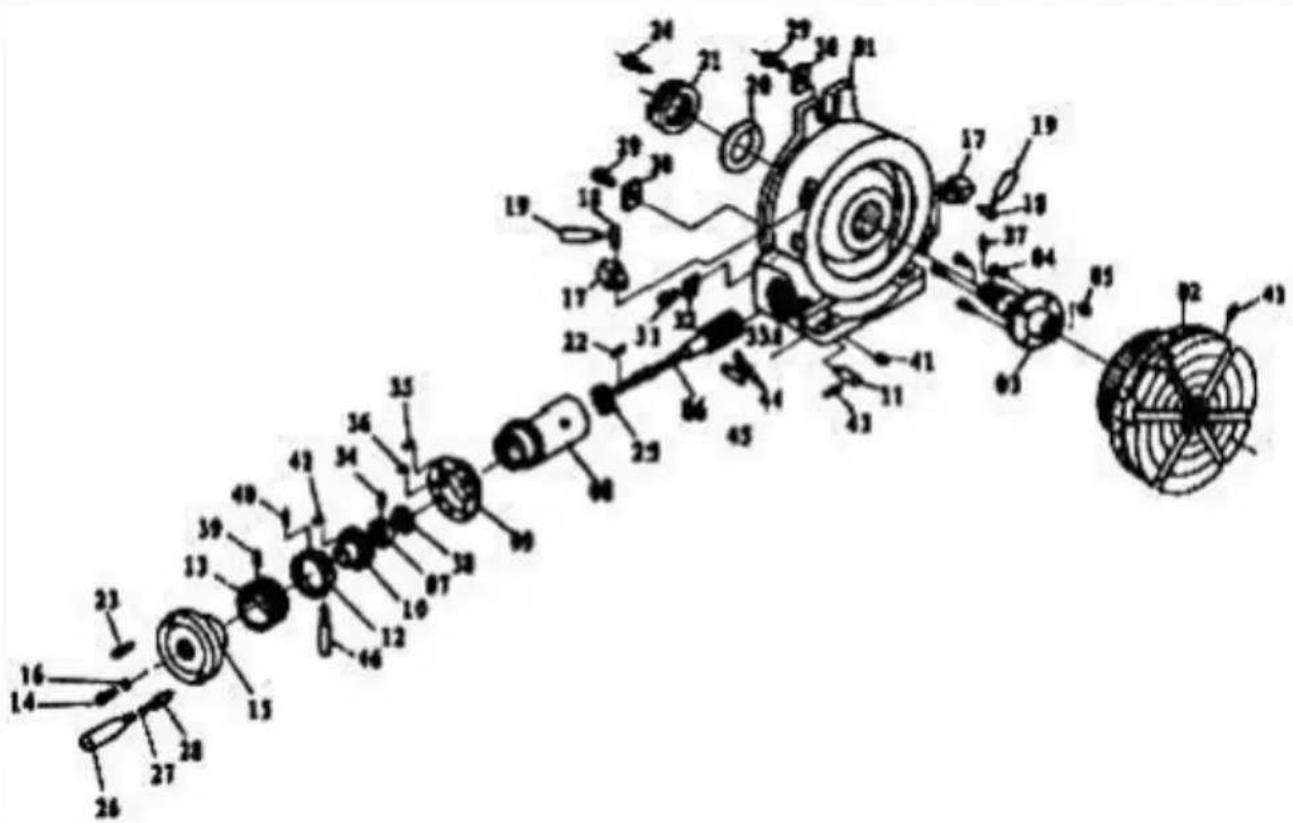

Cuando ordene partes para reemplazo, indique el Modelo No. y la Parte.

RT con divisor: Lámina

ESPECIFICACIONES PARA PLATOS DIVISORES

Unidad: mm / pulgadas

MODELO_NO_	Dimensiones principales de DM				Peso kg / lb_	Aplicable mesa
	Placa divisiora tornillo de ajuste	Interno diametro de sector soy	exterior del resorte acortar	Ancho de arboleda en mango lámina
PD-1	PCD.(32/ 1,26)	210.83	180.71	90.03	255.51	MINI (HV3H V 4/ 5)HV6	P 7 P 10
PD -2	(3 agujeros)PCD .46/1,81	28.71.12	441.73	100.39	48.82	HV8,10, 12, 14	P 7 P 10

En caso de un dispositivo opcional DM: Adjunto

Indexación de 2 a 100 latas se puede hacer con precisión y rapidez.

Ecuación de indexación

Como la relación del gusano es 1:90, cuando se hace girar el mango una revolución de 360°, la mesa rotará 1/90 de revolución. Las relaciones entre las revoluciones del mango 'N' y el número de divisiones 'T' a buscar se muestran en la siguiente ecuación:

N = 90/T

Observaciones: La tabla de índice de la página 6 se elabora sobre la base de esta ecuación.

(Ejemplo)

En caso de que el operador quiera indexar la posición dividida en partes iguales. Consejos de operación: para 29 divisiones, el número

de revoluciones del mango (N) es como se muestra en

la tabla en la página

6, entonces el mango debe girarse una revolución completa tres veces más un intervalo de nueve agujeros (en este tiempo, intervalos de agujeros, no números de agujeros). Después de configurar este punto como punto de inicio, gire el mango una revolución completa de 360° tres veces más un intervalo de nueve agujeros (en este tiempo significa intervalos de agujeros, no números de agujeros). Después de establecer este punto como punto de inicio, gire el mango una revolución completa de 360° tres veces más un intervalo de nueve agujeros. Cuando el procedimiento se repite hasta 29 veces, la indexación del divisor de esta manera se consigue dividiéndolo en 29 partes iguales.

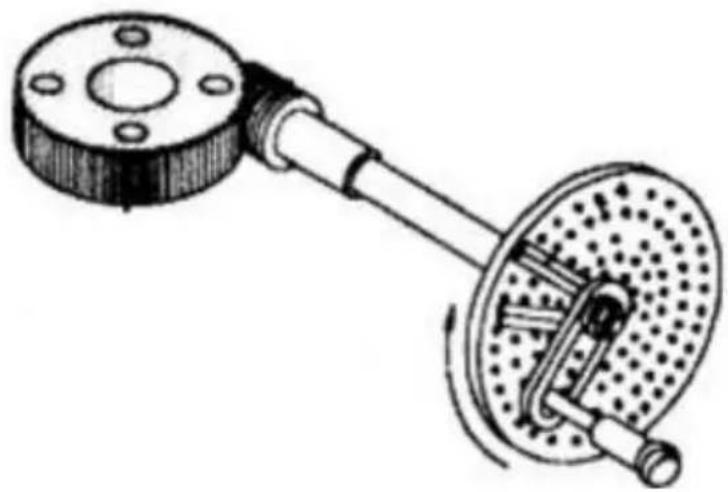

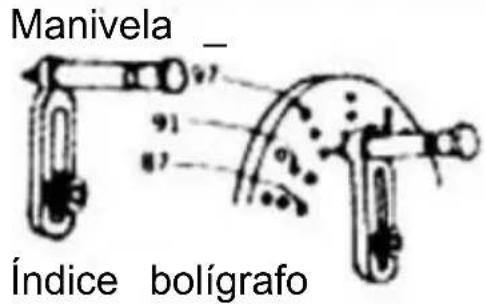

Operaciones de la manivela y el sector En el caso del ejemplo 'División en 29 partes iguales' antes mencionado, es natural que la operación de indexación proceda con los intervalos de nueve agujeros después de configurar el plato índice (plato B) en el cual una fila de 87 agujeros está provista. Pero este método, el operador tiene que contar los intervalos de nueve agujeros uno por uno. Él debe sentirse ineficiente. Desde este punto de vista, es necesario utilizar un dispositivo llamado "sector" para evitar semejantes procedimientos molestos. El siguiente texto describirá algunos trámites necesarios para el funcionamiento del sector.

a. Aflojar el tornillo de cierre de la manivela, ajustar su longitud para que el pasador de índice caiga en el agujero, y apretarlo.

b. Aflojar los tornillos de fijación del sector, abrir dos brazos de acuerdo con el intervalo de nueve agujeros (número total de agujeros es diez), y apretar con los tornillos de fijación.

c. Primero, traer el brazo izquierdo del sector cerca del pasador de índice en el lado izquierdo.

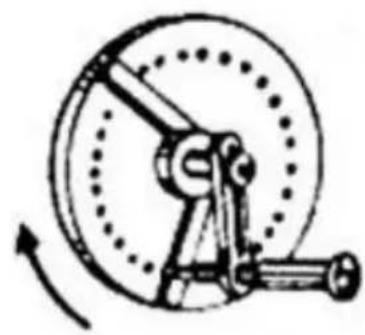

d. A continuación, rotar la manivela en el sentido de las agujas del reloj, aplicarla al brazo derecho del sector para que el pasador de índice caiga en el agujero situado en el lado izquierdo de ese brazo.

Girar el sector en el sentido de las agujas del reloj durante este tiempo y colocar el lado bueno de la superficie del brazo izquierdo hacia el lado izquierdo del pasador índice. En este momento, las relaciones entre el pasador índice y el brazo izquierdo del sector en sus posiciones son las mismas que en el par C).

El agujero de la lámina índice en realidad se adapta al pasador índice, que está situado en el punto donde va al otro lado de diez agujeros, bien lejos del agujero como en el par C) C. F. Repetir el procedimiento según sea necesario.

Mesa índice (para relación de gusano 1:90) DP-1 Para HV6/MINI(HV3/HV4/HV5)

T	H	N	T	H	N	T	H	N
1			43		2 4/43	82	C-41	1 4/11
2		45	44	C-43		83
3		30	45		2	84
4	A-20	22 10/20	46	B-23	1 22/23	85
5		18	47	C-47	1 43/47	86	C-43	1 2/43
6		15	48	A-16	1 14/16	87	B-29	1 1/29
7	B-21	12 8/21	49	C-49	1 41/49	88
8	A-20	11 5/20	50	A-20	1 16/20	89
9		10	51			90
10		9	52			91
11	B-33	8 6/33	53			92
12	A-20	7 10/20	54	A-18	1 12/18	93	B-31	30/31
13	C-39	6 30/39	55	B-33	1 21/33	94	C-47	45/47
14	B-21	6 9/21	56			95	A-19	18/19
15		6	57	A-19	1 11/19	96	A-16	15/16
16	A-16	5 10/16	58	B-29	1 16/29	97
17	A-17	5 5/17	59			98	C-49	45/49
18		5	60	A-20	1 1/20	99	B-33	30/33
19	A-19	4 14/19	61			100	A-20	18/20
20	A-20	4 10/20	62	B-31	1 14/31
21	B-21	4 6/21	63	B-21	1 9/21
22	B-33	4 3/33	64
23	B-23	3 21/23	65	C-39	1 15/39
24	A-20	3 15/20	66	B-33	1 12/33
25	A-20	3 12/20	67
26	C-39	3 18/39	68
27	A-18	3 6/18	69	B-23	1 7/23
28			70	B-21	1 6/21
29	B-29	3 3/29	71
30		3	72	A-20	1 5/20
31	B-31	2 28/31	73
32	A-16	2 13/16	74	C-37	1 8/37
33	B-33	2 24/33	75	A-20	1 4/20
34	A-17	2 11/17	76
35	B-21	2 12/21	77
36	A-20	2 10/20	78	C-39	1 6/39
37	C-37	2 16/37	79
38	A-19	2 7/19	80	A-16	1 2/16
39	C-39	2 12/39	81	A-18	1 2/18
40	A-20	2 15/20
41	C-41	2 8/41
42	B-21	2 3/21

Descripción de la mesa índice.

Esta mesa es la que se ha calculado para la lámina índice con los números de agujeros mostrados abajo.

Descripción de los códigos usados en la mesa índice

T: Número individual deseado

N: Número de revoluciones de la lámina índice

: Opción

A: Usando la lámina A

B: Usando la lámina B

Número de agujeros

PD - 1

1. Cuerpo principal * 1
2. Mango * 2
3. Tornillo M6 * 55 * 2
4. Tuerca M6 _ * 2
5. Empaquetadura φ 6 * 2
6. Bloqueo de posicionamiento _ * 2
7. Lámina de prensado _ * 2
8. Bloqueo de almohadón * 2
9. Instrucciones * 1
10. Junta de división A * 1
11. Junta de división B * 1

12. Junta de división C * 1

1. Mango de balancín * 1

14. Tornillo de mango de enchufe M8 * 70 * 1

1. División lámina posicionamiento regulador * 1

dieciséis . Límite bloquear * 1

1. clip de seguridad * 1

18 . M5 * 10 Phillips tornillo * 3

Modelo : HV-4-4R

1. Principal cuerpo * 1
2. Manejar * 2
3. M6 * 55 tornillo * 2
4. M6 tuerca _ * 2
5. φ 6 departamento empaquetadura * 2
6. Posicionamiento _ bloquear * 2
7. Prensado lámina _ * 2
8. Almohadón bloquear * 2
9. Instrucciones * 1

Modelo : HV-6-4B

1. Junta divisoria * 1
2. Junta divisoria B * 1, Junta divisoria C * 1
3. Balancín de manejo * 1
4. Tornillo de enchufe M8 * 70 * 1
5. Lámina de posicionamiento del regulador * 1
6. Límite de bloqueo * 1
7. Clip de seguridad * 1
8. Tornillo Phillips M5 * 10 * 3
9. Tornillo de enchufe M5 * 10 * 4
10. Bloqueo de posicionamiento * 4
11. Perno en T M12 * 40 * 2
12. Tuerca * 2
13. Llave inglesa hexagonal interna * 1
14. Instrucciones * 1

Modelo: HV-6-4

1. Cuerpo principal * 1
2. Manija * 1
3. Tornillo de fijación M8 * 70 * 1
4. Tornillo de fijación M5 * 10 * 4
5. Bloqueo de posicionamiento * 4
6. Perno en T M12 * 40 * 2
7. Tuerca * 2
8. Instrucciones * 1

Modelo: HV-8-4

1. Cuerpo principal * 1
2. Manija * 2
3. Tuerca * 2
4. Tornillo hexagonal M10 * 80 * 1
5. Bloqueo de posicionamiento * 4
6. Tornillo hexagonal M5 * 8 * 4
7. M 14 * 60 perno en T * 2
8. Llave inglesa hexagonal interna * 1
9. Instrucciones * 1

Modelo: HV-8-3

1. Cuerpo principal * 1
2. Manija * 2
3. M 10 * 80 tornillo de manija con enchufe * 1
4. Bloqueo de posicionamiento * 4
5. M5 * 8 tornillo hexagonal con enchufe * 4
6. M 14 * 60 perno en T * 2
7. Llave inglesa hexagonal interna * 1
8. Tuerca * 2
9. Instrucciones * 1
