HV-4-KP - Stół obrotowy Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Precyzyjny stół obrotowy
Marka	Vevor
Model	HV-4-KP
Zastosowanie	Poziome i pionowe
Przełożenie redukcji	1:90
Obrót na jeden obrót korby	4°
Podziałka kołnierza mikrometrycznego	1 minuta (1')
Odczyt noniusza	10 sekund (10'')
Szybki podział	Od 2 do 100 z tarczą podziałową
Materiał korpusu	Żeliwo
Zasilanie	Ręczne
Główne funkcje	Precyzyjna obróbka, podział, wiercenie, frezowanie
Konserwacja i czyszczenie	Regularnie czyścić, smarować przekładnię ślimakową lekkim olejem
Bezpieczeństwo	Przeczytać instrukcję przed użyciem, nosić sprzęt ochronny
Części zamienne i naprawialność	Części dostępne na zamówienie, podać numer modelu i części
Informacje ogólne	Gwarancja i pomoc techniczna przez www.vevor.com/support
Dołączone akcesoria	Korpus główny, uchwyt, klucz do uchwytu, szczęki odwrotne (3 szt.), śruby T M10x40 (2), nakrętki M10 (2), instrukcja

Często zadawane pytania - HV-4-KP Vevor

Jak używać stołu obrotowego w pozycji pionowej?

Umieść podstawę w pozycji pionowej i używaj jej z konikiem do pracy poza środkiem.

Jak wyregulować luz przekładni ślimakowej?

Poluzuj metalowy uchwyt zaciskowy, obróć śrubę regulacyjną zgodnie z ruchem wskazówek zegara, aż dotknie zaślepki, aby wyłączyć, a następnie w przeciwnym kierunku, aby ponownie włączyć. Dokręć uchwyt po regulacji. Precyzyjną regulację można wykonać, usuwając śrubę ④ i stalową kulkę, a następnie obracając wewnętrzną śrubę ⑥.

Jak podzielić przedmiot na 29 równych części?

Skorzystaj z równania N = 90/T. Dla T=29, N = 90/29 ≈ 3,1034. Obróć uchwyt o 3 pełne obroty plus 9 odstępów w rzędzie 87 otworów na tarczy B. Użyj sektora, aby uniknąć ręcznego liczenia otworów.

Jakie jest przełożenie ślimaka?

Przełożenie wynosi 1:90. Jeden obrót korby obraca stół o 4°.

Jak używać sektora?

Poluzuj nakrętkę blokującą korby, aby dopasować długość. Rozłóż dwa ramiona sektora, aby odpowiadały żądanemu odstępowi otworów. Umieść lewe ramię blisko sworznia, a następnie obróć korbę, aż sworzeń wpadnie w otwór prawego ramienia. Następnie obróć sektor, aby powtórzyć czynność.

Jakie akcesoria są dostarczane z modelem HV-4-KP?

Model HV-4-KP jest dostarczany z korpusem głównym, uchwytem, kluczem do uchwytu, zestawem szczęk odwrotnych (3 szt.), dwiema śrubami T M10x40, dwiema nakrętkami M10 i instrukcją.

Jak wyregulować luz osiowy wału ślimaka?

Zdejmij uchwyt, pierścień noniusza i metal. Dokręć wewnętrzną nakrętkę wału ślimaka. Po regulacji zablokuj nakrętkę zespołem śrub. W modelu ERT-6 nakrętka regulacyjna jest dostępna po zdjęciu uchwytu.

Czy stół może być używany do frezowania?

Tak, jest przeznaczony do precyzyjnych operacji obróbki, takich jak frezowanie, wiercenie i podział.

Jak zamówić części zamienne?

Podaj numer modelu (np. HV-4-KP) i numer części, kontaktując się z Vevor przez www.vevor.com/support.

Jaka jest przybliżona waga stołu?

Waga nie jest podana w instrukcji, ale dla stołu 4-calowego wynosi około 8 do 12 kg.

INSTRUKCJA OBSŁUGI HV-4-KP Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

TABELA OBROTOWA

MODEL: HV-4-KP, HV-4-4, HV-4-4R, HV-6-4, HV-6-4B, HV-8-4, HV-8-3

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:

Wsparcie techniczne i e-gwarancja

Certyfikat: www.vevor.com/

wsparcie

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi należy dokładnie zapoznać się ze wszystkimi instrukcjami obsługi. VEVOR zastrzega sobie jasną interpretację naszego podręcznika użytkownika. Wygląd produktu zależy od otrzymanego produktu. Prosimy o wybaczenie, że nie poinformujemy Państwa ponownie, jeśli będą jakiekolwiek aktualizacje technologii lub oprogramowania.

aktualizacje naszego produktu.

Aby zmniejszyć ryzyko obrażeń, użytkownik musi dokładnie przeczytać instrukcję obsługi.

Podsumowano tutaj dwa typy stołów obrotowych. Wspólne mechanizmy dla tych stołów są pokazane na niektórych stronach ich opisów.

POZIOMY PIONOWY _ PRECYZYJNY STÓŁ OBROTOWY

Ten stół obrotowy jest zaprojektowany, aby umożliwić operacje obróbki na wyższym poziomie niż w przypadku stołów obrotowych typu poziomego. Podstawa może być używana w pozycji pionowej, aby umożliwić wykonywanie pracy poza środkiem.

1. Regulacja siatki zębatej ślimaka: Poluzować metalowy uchwyt zaciskowy, obrócić śrubę regulacyjną zgodnie ze wskazówkami zegara, aż dotknie korka. Ślimak został teraz odłączony. Następnie obrócić przeciwnie do ruchu wskazówek zegara, aż dotknie korka, ślimak i koło zębate będą się zazębiać. Dokręcić metalowy uchwyt zaciskowy po zazębieniu. Dodatkową regulację można uzyskać, zdejmując śrubę ④ i kulkę stalową oraz obracając śrubę wewnętrzną ⑥ w kierunku przeciwnym do ruchu wskazówek zegara, dzięki czemu ślimak będzie ściślej współpracował z kołem zębatym. Obrócenie zgodnie ze wskazówkami zegara odsuwa ślimak od koła. Po regulacji wstawić stalową kulkę i dokręcić śrubę ④.
2. Oś I Modyfikacja z Robak Wał : Kiedy osiowy luźny występuje regulacja biegów Jest realizowane na zewnątrz przez dokręcanie wewnętrzna nakrętka wału ślimakowego po zdjęciu rękojeści, pierścienia noniusza i metalu przełącznika. Po dostosowaniu . zablokuj nakrętkę n wale przez oznacza z the ustawić śruba . ( _ ERT -6 ma dostosowa orzech , który Móc Bye używany po zdjęciu rączki.)

Działający _ Instrukcja I Funkcjonować z Każdy Jednostka

1. przełożenie przekładni ślimakowej wynosi 1:90.

- jeden tum z the uchwyt porusza się the tabela o 4 °

- Mikro - kołnierz Jest ukończył W kroki 1 min. _

• Noniusz skala sprawia ustawienia w dół do 10 sekund możliwy . (20 sekund ds dla ( HV 6)

1. Dzielenie z 2 do 100 można wykonać szybko i dokładnie, mocując A Działowy Mechanizm.
2. Centrum praca Móc Również Być realizowane na zewnątrz używając podstawy w pozycji pionowej w połączeniu z konikiem. (Patrz strona 4.)

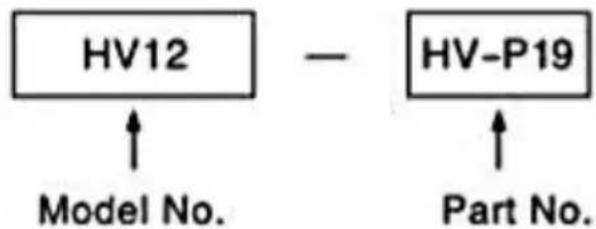

* Propozycje Do Zamówienie

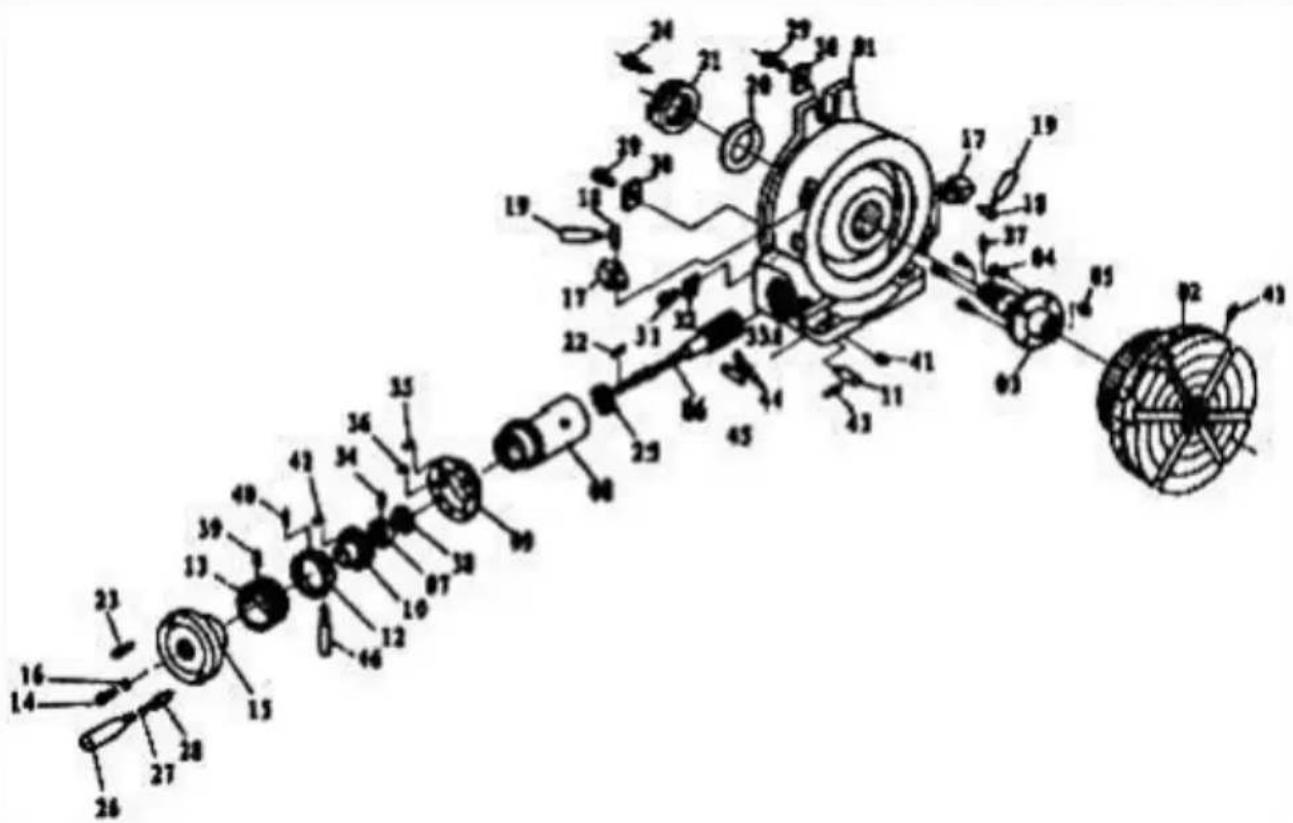

Gdy zamawianie Części Do wymiana, wskazać Model NIE. I Część

CZ z Dzielenie _ Płyta

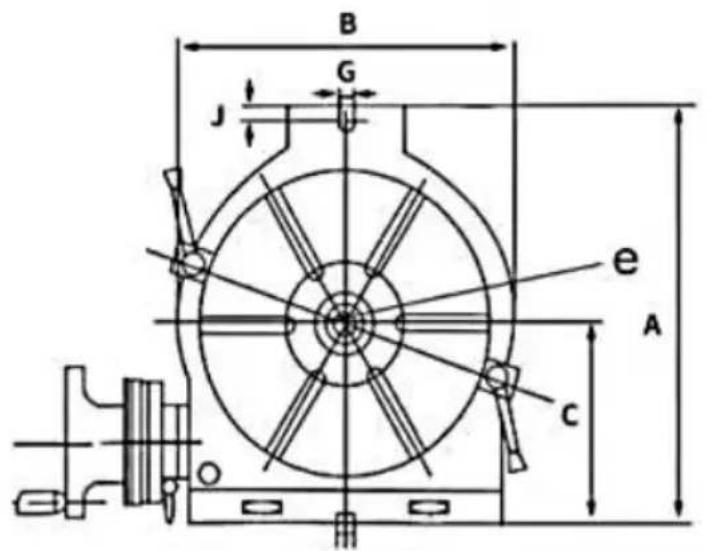

ETYFIKACJE SP DLA DZIAŁOWY TALERZE Jednostka : mm / cale

MODEL- NIE-	Główne wymiary z DM				Waga osiem kg / lb	Odpowiedni tabela
	Płyta rozdzielająca śrubau stalająca	Wewnętrznyśrednica sektorjestem	Zewnętrznaśrednicasprężynyspinacz	Grove z dwuchwyciepłyta _
DP - 1	PCD.(32/1,26) I	210.83	180.71	90.03	255.51	MINI(HV3H V 4/HV6)HP 7 P 10HV6
DP -2	(3otwory)PCD .46/1,81	28.71.12	441,73 _	100.39	48.82	HV8,10, 12, 14P 7 P 10

Indeksowanie od 2 do 100 podziałów może być wykonane dokładnie i szybko.

Równanie indeksowania:

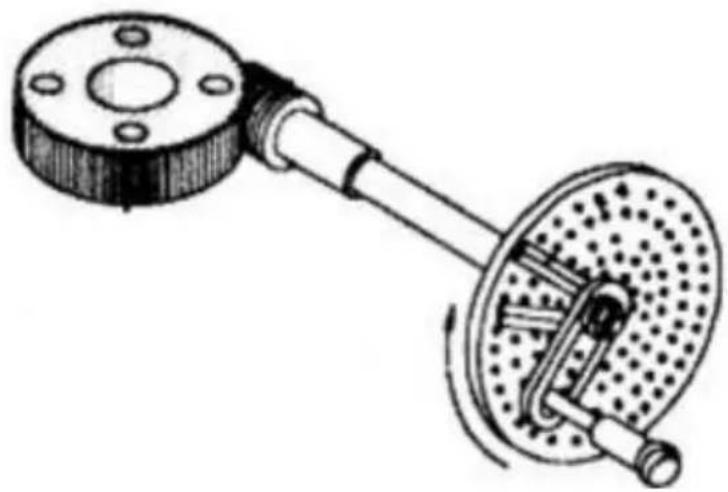

Ponieważ przełożenie ślimaka wynosi 1:90, gdy uchwyt obraca się o 360°, stół obróci się o 1/90 obrotu.

Zależność między obrotem uchwytu 'N' a liczbą podziałów 'T', którą należy wykonać, jest pokazana w następującym równaniu:

N = 9 0/T

Uwaga: tabela indeksowa na stronie 6 jest utworzona na podstawie tego równania.

(Przykład)

W przypadku, gdy operator chce dokonać podziału na równe części. Zgodnie z instrukcją dla 29 podziałów, liczba

obrotów uchwytu (N) wynosi, jak pokazano w

tabeli na stronie

6, więc uchwyt należy obrócić o pełny obrót o 360° plus trzy odstępy z dziewięciu otworów (w tym przypadku oznacza to odstępy między otworami, a nie numery otworów). Po ustawieniu tego punktu jako punktu początkowego, obróć uchwyt o pełny obrót o 360° trzy razy plus przerwę wynoszącą dziewięć otworów. Gdy procedura jest powtórzona kolejno aż 29 razy, indeksowanie w ten sposób uzyskuje 29 równych części.

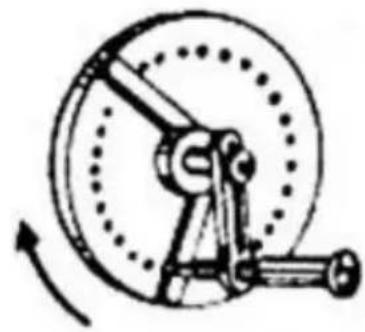

Operacje z uchwytem korby i sektorem:

W przypadku przykładu „Podział na 29 równych części”, o którym mowa powyżej, naturalne jest, że operacja indeksowania powinna być kontynuowana z odstępami dziewięciu otworów po ustawieniu tarczy indeksowej (tarcza B), na której znajduje się rząd 87 otworów. Ale w tej metodzie operator musi liczyć jeden odstęp dziewięciu otworów po drugim. To może być nieefektywne. Z tego punktu widzenia konieczne jest użycie urządzenia zwanego „sektorem”, aby uniknąć takiej uciążliwej procedury. Poniżej opisano niektóre procedury niezbędne do działania sektora.

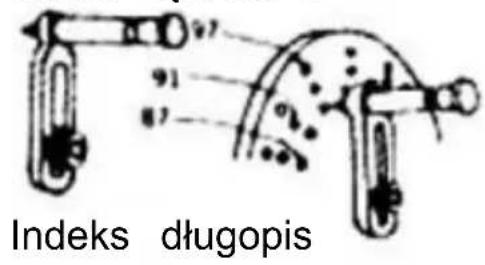

A. Poluzuj nakrętkę blokującą uchwyt korby, wyreguluj jej długość tak, aby sworzeń indeksujący trafiał w rząd 87 otworów, a następnie dokręć ją.

B. Poluzować zestaw - śruby z sektora. Otwórz dwa ramiona zgodnie z interwałem z dziewięciu dziur (w sumie liczba dziur jest dziesięć) i dokręć śruby ustalające.

C. Najpierw przynieś lewe ramię z sektora blisko indeksu szpilki po lewej stronie.

D. Następnie obróć korbę uchwytu zgodnie ze wskazówkami zegara, aby zastosować do prawego ramienia z sektora, tak aby indeks szpilka wpadła w otwór usytuowany w prawym ramieniu po lewej stronie powierzchni.

E. Obróć sektor zgodnie ze wskazówkami zegara ten czas i umieść prawą stronę powierzchni z lewego ramienia do lewej strony z indeksu szpilki. W tym czasie relacje między indeksem szpilki a sektora lewym ramieniem, które pozycje są takie same jak w parze. Otwór indeksu płyty, który faktycznie mieści indeks szpilki, jest usytuowany na punkcie, gdzie wchodzi przez dziesięć dziur do prawej strony z otworu jak w parze. C. F. Powtarzać te same procedury jako niezbędne.

Korba ręczna

Indeks Tabela (dla robaka stosunek 1:90) DP-1 Dla HV6/MINI(HV3/HV4/HV5)

T	H	N	T	H	N	T	H	N
1			43		2 4/43	82	C-41	1 4/11
2		45	44	C-43		83
3		30	45		2	84
4	A-20	22 10/20	46	B-23	1 22/23	85
5		18	47	C-47	1 43/47	86	C-43	1 2/43
6		15	48	A-16	1 14/16	87	B-29	1 1/29
7	B-21	12 8/21	49	C-49	1 41/49	88
8	A-20	11 5/20	50	A-20	1 16/20	89
9		10	51			90
10		9	52			91
11	B-33	8 6/33	53			92
12	A-20	7 10/20	54	A-18	1 12/18	93	B-31	30/31
13	C-39	6 30/39	55	B-33	1 21/33	94	C-47	45/47
14	B-21	6 9/21	56			95	A-19	18/19
15		6	57	A-19	1 11/19	96	A-16	15/16
16	A-16	5 10/16	58	B-29	1 16/29	97
17	A-17	5 5/17	59			98	C-49	45/49
18		5	60	A-20	1 1/20	99	B-33	30/33
19	A-19	4 14/19	61			100	A-20	18/20
20	A-20	4 10/20	62	B-31	1 14/31
21	B-21	4 6/21	63	B-21	1 9/21
22	B-33	4 3/33	64
23	B-23	3 21/23	65	C-39	1 15/39
24	A-20	3 15/20	66	B-33	1 12/33
25	A-20	3 12/20	67
26	C-39	3 18/39	68
27	A-18	3 6/18	69	B-23	1 7/23
28			70	B-21	1 6/21
29	B-29	3 3/29	71
30		3	72	A-20	1 5/20
31	B-31	2 28/31	73
32	A-16	2 13/16	74	C-37	1 8/37
33	B-33	2 24/33	75	A-20	1 4/20
34	A-17	2 11/17	76
35	B-21	2 12/21	77
36	A-20	2 10/20	78	C-39	1 6/39
37	C-37	2 16/37	79
38	A-19	2 7/19	80	A-16	1 2/16
39	C-39	2 12/39	81	A-18	1 2/18
40	A-20	2 15/20
41	C-41	2 8/41
42	B-21	2 3/21

Ten stół to jeden istniejący obliczony do indeksu płyty z otworami pokazanymi numerami poniżej.

Opis kodów używanych w indeksie tabeli

T: Żądany indywidualny numer

N: Liczba rewolucji z indeksu płyty: Opcja

A: Za pomocą płyty A

B: Za pomocą płyty B

Numer z dziury

DP - 1

1. Główny korpus * 1
2. Uchwyt * 2
3. Klucz imbusowy * 1
4. Szczęki odwracalne * 1, ustawić (3 szt.)
5. Śruba M10 * 40 T * 2
6. Nakrętka M10 * 2
7. Instrukcja * 1

Model: HV-4-4

1. Korpus główny * 1
2. Uchwyt * 2
3. Śruba M6 * 55 * 2
4. Nakrętka M6 * 2
5. Podkładka płaska φ6 * 2
6. Blok pozycjonujący * 2
7. Płyta dociskowa * 2
8. Blok poduszki * 2
9. Instrukcje * 1
10. A przegroda tablica * 1
11. B przegroda tablica * 1
12. C przegroda tablica * 1
13. Biegun uchwyt * 1
14. Limit blok * 1
15. Pierścień zabezpieczający * 1 18 . M5 * 10 Phillipsa śruba * 3
16. M 8 * 70 kłątwa gniazdo elektryczne uchwyt śruba * 1
17. Dział płyta pozycjonowanie regulator * 1

Model : HV-4-4R

1. Główny ciało * 1
2. Uchwyt * 2
3. Śruba M6 * 55 * 2
4. Nakrętka M6 * 2
5. Podkładka płaska φ 6 * 2
6. Blok pozycjonujący * 2
7. Płyta dociskowa * 2
8. Blok poduszki * 2
9. Instrukcja * 1

Model: HV-6-4B

1. Płyta przegrody A * 1
2. Płyta przegrody B * 1
3. Płyta przegrody C * 1
4. Uchwyt bieguna * 1
5. Śruba uchwytu gniazda elektrycznego M8 * 70 * 1
6. Regulator pozycjonowania płyty działowej * 1
7. Blok ograniczający * 1
8. Pierścień zabezpieczający * 1
9. Śruba Phillips M5 * 10 * 3
10. Śruba z łbem gniazdowym M5 * 10 * 4
11. Blok pozycjonujący * 4
12. Śruba T M12 * 40 * 2
13. Nakrętka * 2
14. Klucz imbusowy * 1, Instrukcja * 1

Model: HV-6-4

1. Korpus główny * 1
2. Uchwyt bieguna * 1
3. Śruba z łbem gniazdowym M8 * 70 * 1
4. Śruba z łbem gniazdowym M5 * 10 * 4
5. Blok pozycjonujący * 4
6. Śruba T M12 * 40 * 2
7. Nakrętka * 2
8. Instrukcje * 1

Model: HV-8-4

1. Główny korpus * 1
2. Uchwyty * 2
3. Nakrętki * 2
4. Śruba uchwytu sześciokątnego M10*80 * 1
5. Bloki pozycjonujące * 4
6. Śruba z gniazdem sześciokątnym M5*8 * 4
7. Śruba T M14*60 * 2
8. Klucz imbusowy * 1
9. Instrukcje * 1

Model: HV-8-3

1. Główny korpus * 1
2. Uchwyty * 2
3. Śruba uchwytu z gniazdem sześciokątnym M10*80 * 1
4. Pozycjonowanie _ blok * 4
5. Śruba M5 * 8 z gniazdem sześciokątnym * 4
6. Śruba M14 * 60 T * 2
7. Klucz imbusowy * 1
8. Nakrętka * 2
9. Instrukcja * 1

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

Wyprodukowano w Chinach
