Produkttyp	Präzisionsdrehtisch
Marke	Vevor
Modell	HV-4-KP
Verwendung	Horizontal und Vertikal
Untersetzungsverhältnis	1:90
Drehung pro Kurbelumdrehung	4°
Skala des Mikrometerrings	1 Minute (1')
Noniusablesung	10 Sekunden (10'')
Schnellteilung	Von 2 bis 100 mit Teilscheibe
Gehäusematerial	Gusseisen
Antrieb	Manuell
Hauptfunktionen	Präzisionsbearbeitung, Teilen, Bohren, Fräsen
Wartung und Reinigung	Regelmäßig reinigen, Schneckengetriebe mit leichtem Öl schmieren
Sicherheit	Bedienungsanleitung vor Gebrauch lesen, Schutzausrüstung tragen
Ersatzteile und Reparierbarkeit	Teile auf Anfrage erhältlich, Modell- und Teilenummer angeben
Allgemeine Informationen	Garantie und technische Unterstützung unter www.vevor.com/support
Mitgeliefertes Zubehör	Hauptkörper, Griff, Spannschlüssel, umgekehrte Backen (3 Stück), T-Nutenbolzen M10x40 (2), Muttern M10 (2), Anleitung

Häufig gestellte Fragen - HV-4-KP Vevor

Wie verwende ich den Drehtisch vertikal?

Stellen Sie die Basis in vertikale Position und verwenden Sie sie mit einer Reitstock für außermittige Bearbeitung.

Wie stelle ich das Spiel des Schneckengetriebes ein?

Lösen Sie den metallischen Klemmgriff, drehen Sie die Einstellschraube im Uhrzeigersinn bis zum Anschlag, um auszukuppeln, dann gegen den Uhrzeigersinn, um wieder einzukuppeln. Ziehen Sie den Griff nach der Einstellung fest. Eine Feineinstellung kann durch Entfernen der Schraube ④ und der Stahlkugel und anschließendes Drehen der Innenschraube ⑥ erfolgen.

Wie teile ich ein Werkstück in 29 gleiche Teile?

Verwenden Sie die Gleichung N = 90/T. Für T=29, N = 90/29 ≈ 3,1034. Drehen Sie den Griff um 3 volle Umdrehungen plus 9 Intervalle auf einer 87-Loch-Reihe der Scheibe B. Verwenden Sie den Sektor, um das manuelle Zählen der Löcher zu vermeiden.

Was ist das Übersetzungsverhältnis der Schnecke?

Das Verhältnis beträgt 1:90. Eine Kurbelumdrehung dreht den Tisch um 4°.

Wie verwende ich den Sektor?

Lösen Sie die Blockiermutter des Griffs, um die Länge einzustellen. Öffnen Sie die beiden Arme des Sektors, um dem gewünschten Lochabstand zu entsprechen. Platzieren Sie den linken Arm nahe am Stift, drehen Sie dann die Kurbel, bis der Stift in das Loch des rechten Arms fällt. Drehen Sie dann den Sektor, um den Vorgang zu wiederholen.

Welches Zubehör wird mit dem Modell HV-4-KP geliefert?

Das Modell HV-4-KP wird mit einem Hauptkörper, einem Griff, einem Spannschlüssel, einem Satz umgekehrter Backen (3 Stück), zwei T-Nutenbolzen M10x40, zwei Muttern M10 und einer Anleitung geliefert.

Wie stelle ich das Axialspiel der Schneckenwelle ein?

Entfernen Sie den Griff, den Noniusring und das Metall. Ziehen Sie die Innenmutter der Schneckenwelle fest. Nach der Einstellung die Mutter mit der Schraubenbaugruppe blockieren. Für das Modell ERT-6 ist nach Entfernen des Griffs eine Einstellmutter zugänglich.

Kann der Tisch zum Fräsen verwendet werden?

Ja, er ist für Präzisionsbearbeitungsvorgänge wie Fräsen, Bohren und Teilen ausgelegt.

Wie bestelle ich Ersatzteile?

Geben Sie die Modellnummer (z.B. HV-4-KP) und die Teilenummer an und kontaktieren Sie Vevor unter www.vevor.com/support.

Wie schwer ist der Tisch ungefähr?

Das Gewicht ist in der Anleitung nicht angegeben, aber für einen 4-Zoll-Tisch beträgt es etwa 8 bis 12 kg.

BEDIENUNGSANLEITUNG HV-4-KP Vevor

Zertifikat für technischen Support und E-Garantie www.vevor.com/support

ROTARY TISCH

Haben Sie Produktfragen? Brauchen Sie technische Unterstützung? Bitte zögern Sie nicht, uns zu kontaktieren:

Technische Unterstützung und E-Garantie Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie mit der Inbetriebnahme beginnen. VE behält sich eine klare Interpretation unseres Benutzerhandbuchs vor. Das Aussehen des Produkts unterliegt dem Produkt. Sie erhalten bitte entschuldigen Sie, dass wir Sie in diesem Fall nicht weiter informieren werden. Sind beliebige Technologie oder Software

Aktualisierung an unserem Produkt.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen im Handbuch sorgfältig lesen.

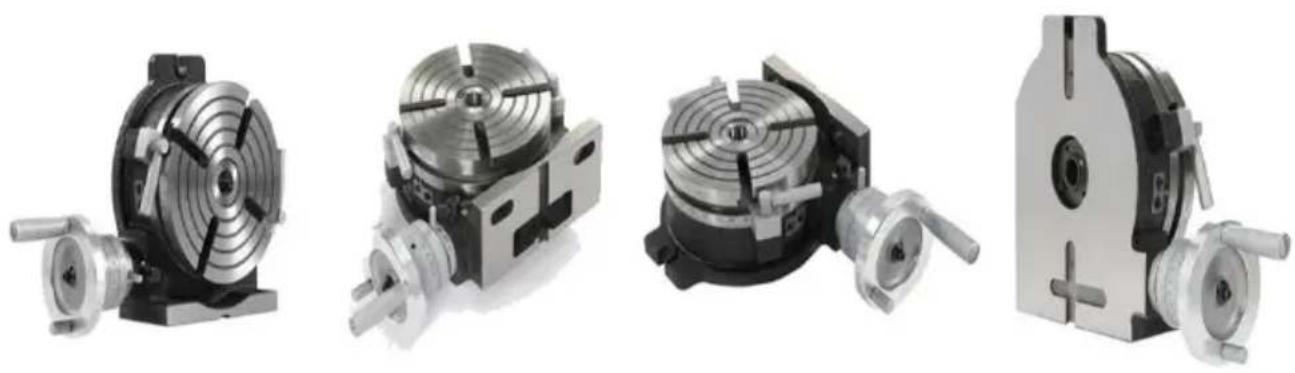

Es werden zwei Arten von Rundtischen zusammengefasst, hier kollektiv. Die Mechanismen, die diesen Tischen gemeinsam sind, werden auf einigen Seiten ihrer Beschreibung angezeigt.

HORIZONTALER, VERTIKALER PRÄZISIONS-ROTIERENDER TISCH

Der rotierende Tisch ist dafür ausgelegt, Bearbeitungsvorgänge dauerhaft mit höheren Abmessungen durchzuführen als die des horizontalen Drehtisches. Die Basis kann in vertikaler Position verwendet werden, um die Bearbeitung der Mitte zu ermöglichen.

1. Einstellen des Gewindespiels der Schnecke: Lösen Sie den Metallklemmgriff und drehen Sie den Schaltmetall im Uhrzeigersinn, bis er die Stopper berührt. Die Schnecke ist jetzt ausgerückt. Drehen Sie sie gegen den Uhrzeigersinn, bis sie den Stopfen berührt; die Schnecke und das Zahnrad werden in Eingriff kommen. Spannen Sie den Metallklemmgriff nach dem Eingriff. Eine zusätzliche Anpassung kann erreicht werden, indem Sie die Schraube ④ entfernen, die Stahlkugel entfernen und die innere Schraube ⑥ gegen den Uhrzeigersinn drehen, um die Schnecke enger mit dem Zahnrad in Eingriff zu bringen. Drehen im Uhrzeigersinn bringt die Schnecke vom Rad weg. Nach der Einstellung die Stahlkugel wieder einsetzen und Schraube ④

festziehen.

2. Axiale Einstellung der Schneckenwelle: Wenn axiales Spiel auftritt, wird eine Gangverstellung durchgeführt, indem die innere Schneckenwellenmutter angezogen wird, nachdem Griff, Noniusring und Schaltmetall entfernt wurden. Nach der Einstellung kontern Sie die Mutter auf der Welle mit den Einstellschrauben. (Der ERT-6 hat eine

Anpassungsmutter, die nach Entfernen des Griffs verwendet werden kann.)

Betriebsanweisung und Funktion jeder Einheit

1. Das Schneckenübersetzungsverhältnis beträgt 1:90.
2. Eine Umdrehung des Handrads bewegt den Tisch um 4°.
3. Der Mikrometerkragen ist in Schritte von 1 Minute graduiert. Die Noniusskala ermöglicht Einstellungen bis auf 10 Sekunden genau.

Sekunden möglich. (20 Sekunden für HV 6)

1. Teilungen von 2 bis 100 können durch Anbringen des Teilmechanismus schnell und präzise durchgeführt werden.
2. Mittige Arbeiten können auch ausgeführt werden, indem Sie die Basis in vertikaler Position verwenden, in Verbindung mit einem Reitstock.

(Siehe Seite 4.)

* Vorschläge für die Bedienung

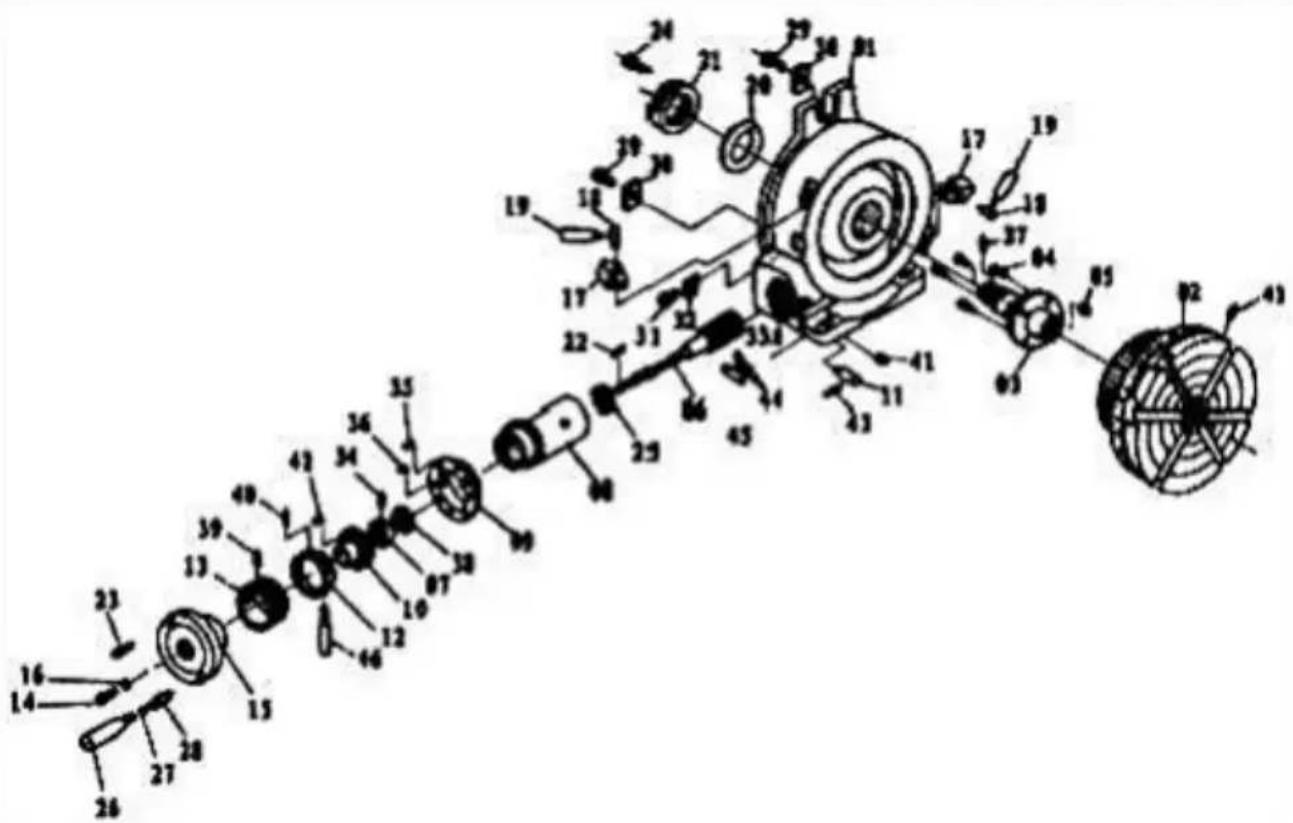

Bei der Bestellung von Ersatzteilen geben Sie bitte Modellnummer und Teilenummer an.

RT mit Teilplatte

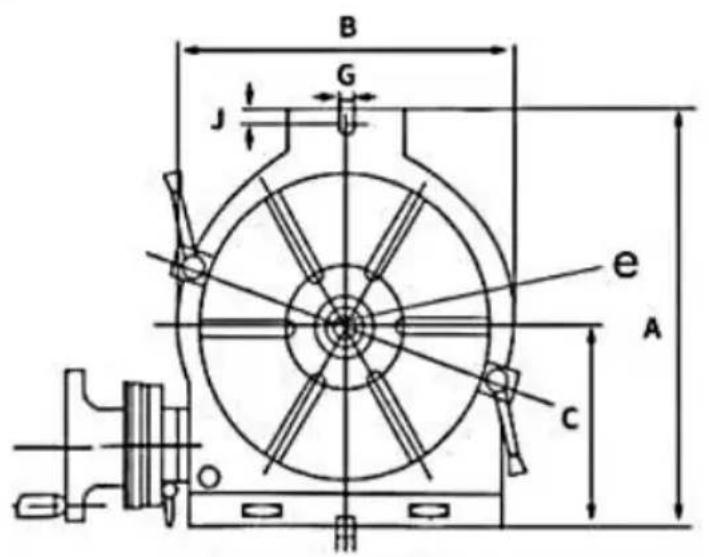

SPEZIFIKATIONEN FÜR TEILPLATTEN Einheit: mm/Zoll

MODEL L_NEIN-	Hauptdimension _ von DM				Gewichtachtkg/lb	AnwendbarTisch
	Trennplatte e Stellschraube_	Innere Durchmesser von Sektor Bin	Außendurchmesser der Fede Clip	Hainbreiteim GriffPlatte_
DP -1	PKD.(32/ 1,26)	210,83 _	180. 71	90. 03	255. 51	MINI(HV3H V 4/HV6)	S. 7 S.S. 10
DP -2	( 3Loch)PCD .46/1,81	28. 71.12	441,73 _	100,39 _	48. 82	HV8,10, 12, 14	S. 7 S.S. 10

Im Falle eines optionalen DM-Geräts beigefügt

Indizierung von 2 bis 100 kann genau und schnell durchgeführt werden.

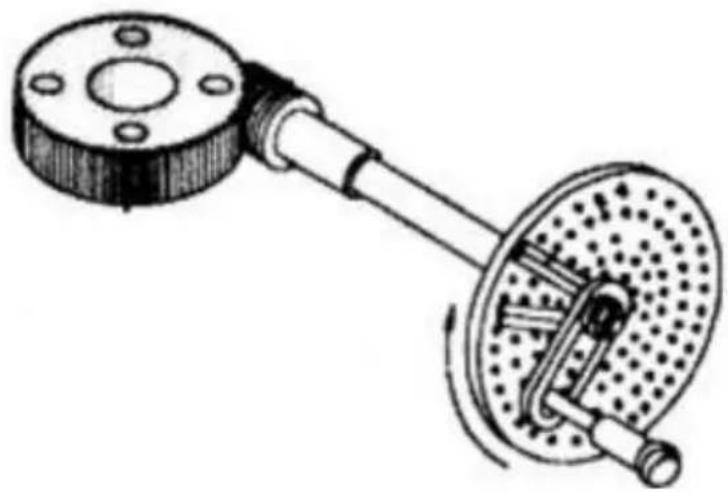

Da das Übersetzungsverhältnis 1:90 beträgt, dreht sich der Tisch bei einer 360°-Drehung des Griffs um 1/90 Umdrehung.

Die Beziehungen zwischen der Handgriff-Umdrehung 'N' und der Teilzahl 'T' sind in der folgenden Gleichung dargestellt:

N = 9 0/T

Bemerkungen: Die Indextabelle auf Seite 6 basiert auf dieser Gleichung.

(Beispiel)

Für den Fall, dass der Bediener die Position in gleiche Teile teilen möchte, Hinweise zum Betrieb: Für 29 Teile ist die Anzahl

der Kurbelumdrehungen (N) wie auf

der Tabelle auf Seite

6 angegeben. Der Griff sollte also dreimal und mehr als eine volle Umdrehung gedreht werden, mit einem Intervall von neun Löchern (das bedeutet Lochintervalle, nicht Lochnummern). Nachdem Sie diesen Punkt als Startpunkt festgelegt haben, drehen Sie den Griff dreimal um volle 360° plus neun Lochintervalle. Wenn dieser Vorgang der Reihe nach bis zu 29 Mal wiederholt wird, wird eine Teilung in 29 gleiche Teile erreicht.

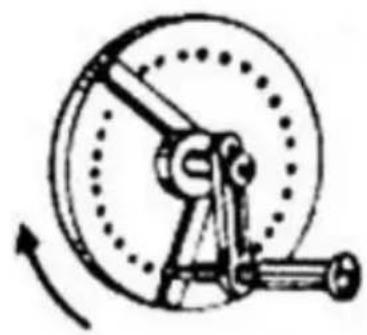

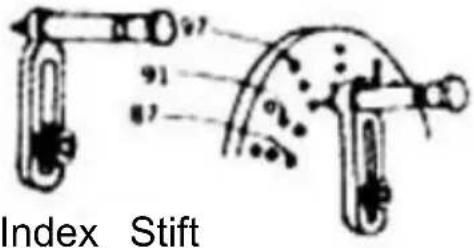

Betrieb des Kurbelgriffs und des Sektors: Beim obigen Beispiel der Teilung in 29 gleiche Teile ist es natürlich, dass der Indexiervorgang mit Intervallen von neun Löchern fortgesetzt wird, nachdem die Indexplatte (auf der eine Reihe von 87 Löchern zur Verfügung gestellt wird) eingestellt wurde. Aber bei dieser Methode muss der Bediener die Intervalle von neun Löchern einzeln zählen. Das ist ineffizient. Aus dieser Sicht ist es notwendig, ein Gerät namens „Sektor“ zu verwenden, um solche lästigen Verfahren zu vermeiden. Im Folgenden werden einige notwendige Verfahren für den Betrieb des Sektors beschrieben.

A. Lösen Sie die Kurbelhandhabe, sperren Sie die Mutter, stellen Sie sie auf eine Länge ein, sodass der Indexstift in die Zuglöcher von 87 Löchern einfallen kann, und spannen Sie sie. B. Lösen Sie die Stellschrauben des Sektors. Öffnen Sie zwei Arme entsprechend dem Intervall von neuen Löchern (Gesamtzahl der Löcher ist zehn) und spannen Sie sie mit Stellschrauben. C. Bringen Sie zuerst den linken Arm des Sektors in die Nähe des Indexstifts auf der linken Seite. D. Drehen Sie als nächstes die Kurbelhandhabe im Uhrzeigersinn, um sie auf den rechten Arm des Sektors anzuwenden, sodass der Indexstift in das Loch fällt, das sich an diesem rechten Arm auf der linken Seitenoberfläche befindet. E. Drehen Sie den Sektor im Uhrzeigersinn, und setzen Sie die rechte Seitenoberfläche des linken Arms zur linken Seite des Indexstifts. In diesem Moment sind die Beziehungen zwischen dem Indexstift und dem linken Arm in ihren Positionen dieselben wie in Par. C. Der Indexplattenloch, das tatsächlich zum Indexstift passt, befindet sich an dem Punkt, wo es zehn Löcher nach rechts von dem Loch wie in Par. C entfernt ist. Wiederholen Sie dasselbe Verfahren wie nötig.

Handkurbel

Indexiertisch für Schneckenverhältnis 1:90) DP-1 für HV6/MINI (HV3/HV4/HV5)

T	H	N	T	H	N	T	H	N
1			43		2 4/43	82	C-41	1 4/11
2		45	44	C-43		83
3		30	45		2	84
4	A-20	22 10/20	46	B-23	1 22/23	85
5		18	47	C-47	1 43/47	86	C-43	1 2/43
6		15	48	A-16	1 14/16	87	B-29	1 1/29
7	B-21	12 8/21	49	C-49	1 41/49	88
8	A-20	11 5/20	50	A-20	1 16/20	89
9		10	51			90
10		9	52			91
11	B-33	8 6/33	53			92
12	A-20	7 10/20	54	A-18	1 12/18	93	B-31	30/31
13	C-39	6 30/39	55	B-33	1 21/33	94	C-47	45/47
14	B-21	6 9/21	56			95	A-19	18/19
15		6	57	A-19	1 11/19	96	A-16	15/16
16	A-16	5 10/16	58	B-29	1 16/29	97
17	A-17	5 5/17	59			98	C-49	45/49
18		5	60	A-20	1 1/20	99	B-33	30/33
19	A-19	4 14/19	61			100	A-20	18/20
20	A-20	4 10/20	62	B-31	1 14/31
21	B-21	4 6/21	63	B-21	1 9/21
22	B-33	4 3/33	64
23	B-23	3 21/23	65	C-39	1 15/39
24	A-20	3 15/20	66	B-33	1 12/33
25	A-20	3 12/20	67
26	C-39	3 18/39	68
27	A-18	3 6/18	69	B-23	1 7/23
28			70	B-21	1 6/21
29	B-29	3 3/29	71
30		3	72	A-20	1 5/20
31	B-31	2 28/31	73
32	A-16	2 13/16	74	C-37	1 8/37
33	B-33	2 24/33	75	A-20	1 4/20
34	A-17	2 11/17	76
35	B-21	2 12/21	77
36	A-20	2 10/20	78	C-39	1 6/39
37	C-37	2 16/37	79
38	A-19	2 7/19	80	A-16	1 2/16
39	C-39	2 12/39	81	A-18	1 2/18
40	A-20	2 15/20
41	C-41	2 8/41
42	B-21	2 3/21

DP-2 für HV 8, HV 10, HV 12, HV 14, HV 16

T	H	N	T	H	N	T	H	N
2		45	32	A-32	2 26/32	65	B-91	1 35/91
3		30	33	B-99	2 72/99	66	A-44	1 16/44
4	A-26	22 13/26	34	A-34	2 22/34		B-99	1 36/99
	A-28	22 14/28	35	A-28	2 16/28	67	B-67	1 23/67
5		18		B-63	2 36/63	68	A-34	1 11/34
6		15	36	A-26	2 13/26	69	A-46	1 14/46
7	A-28	12 24/28		A-28	2 14/28		B-69	1 21/69
	A-77	12 66/77	37	A-37	2 16/37	70	A-28	1 8/28
8	A-28	11 7/28	38	A-38	2 14/38		B-63	1 18/63
	A-44	11 11/44	39	A-26	2 8/26	71	B-71	1 19/71
9		10		B-91	2 28/91	72	A-32	1 8/32
10		9	40	A-28	2 7/28		A-44	1 11/44
11	A-44	8 8/44		A-44	2 11/44	73	B-73	1 17/73
	B-77	8 14/77	41	A-41	2 8/41	74	A-37	1 8/37
12	A-26	7 13/26	42	A-28	2 4/28	75	A-30	1 6/30
	A-28	7 14/28		B-63	2 9/63	76	A-38	1 7/38
13	A-29	6 24/26	43	A-43	2 4/43	77	B-77	1 13/77
	B-91	6 84/91	44	A-44	2 2/44	78	A-39	1 6/39
14	A-28	6 12/28	45		2		B-91	1 14/91
	B-77	6 33/77	46	A-46	1 44/46	79	B-79	1 11/79
15		6		B-69	1 66/69	80	A-32	1 4/32
16	A-32	5 20/32	47	A-47	1 43/47	81	B-63	1 7/63
17	A-34	5 10/34	48	A-32	1 28/32	81	B-81	1 9/81
18		5	49	A-49	1 41/49	82	A-41	1 4/41
19	A-38	4 28/38	50	A-30	1 24/30	83	B-83	1 7/83
20	A-26	4 13/26	51	A-34	1 26/34	84	A-28	1 2/28
	A-28	4 14/28	52	A-26	1 19/26	85	A-34	1 2/34
21	A-28	4 8/28	53	A-53	1 37/53	86	A-43	1 2/43
	B-77	4 22/77	54	A-30	1 20/30	87	B-87	1 3/87
22	A-44	4 4/44		B-63	1 42/63	88	A-44	1 1/44
	B-77	4 7/77	55	A-44	1 28/44	89	B-89	1 1/89
23	A-46	3 42/46		B-77	1 49/77	90		1
	B-69	3 63/69	56	A-28	1 17/28	91	B-91	90/91
24	A-28	3 21/28	57	B-38	1 22/38	92	A-46	45/46
	B-44	3 33/44	58	B-87	1 48/87	93	B-93	90/93
25	A-30	3 18/30	59	A-59	1 31/59	94	A-47	45/47
26	A-26	3 12/26	60	A-34	1 17/34	95	A-38	36/38
	B-91	3 42/91		A-32	1 16/32	96	A-32	30/32
27	A-30	3 10/30	61	B-61	1 29/61	97	B-97	90/97
	B-63	3 21/63	62	B-93	1 42/93	98	A-49	45/49
28	A-28	3 6/28	63	B-49	1 21/49	99	A-44	40/44
29	B-87	3 9/87		B-77	1 33/77		B-99	90/99
30		3	64	A-32	1 13/32	100	A-30	27/30
31	B-93	2 84/93	65	A-26	1 10/26

Beschreibung des Indexiertisches.

Dieser Tisch ist der richtige, der für die Indexplatte mit den unten angezeigten Lochzahlen berechnet ist.

Beschreibung der Codes, die im Indexiertisch verwendet werden

T: Gewünschte Einzelnummer

N: Anzahl der Umdrehungen der Indexplatte: Möglichkeit

A: Platte A verwenden

B: Platte B verwenden

Anzahl der Löcher

DP-1

LISTE DER EINZELTEILE

Modell: HV-4-KP

1. Hauptkörper * 1
2. Griffe * 2
3. Futterschlüssel * 1
4. Umkehrbacken * 1 Satz (3 Stück)
5. M10 x 40 T-Bolzen * 2
6. M10 Mutter * 2
7. Anleitung * 1

Modell: HV-4-4

1. Hauptkörper * 1
2. Griffe * 2
3. M6 x 55 Bolzen * 2
4. M6 Mutter * 2
5. Dichtung Ø6 * 2
6. Positionierblock * 2
7. Druckplatte * 2
8. Kissen Block * 2
9. Anweisungen * 1
10. A Partition Planke * 1
11. B Partition Planke * 1
12. C Partition Planke * 1
13. Rocker handhaben * 1
14. M 8 * 70 verhexen Steckdose handhaben schrauben * 1
15. Aufteilung Platte Positionierung Regler * 1
16. Grenze Block * 1
17. Sicherungsring * 1
18. M5 * 10 Phillips Schrauben * 3

Modell : HV-4-4R

1. Hauptkörper * 1
2. Griffe * 2
3. M6 * 55 Bolzen * 2
4. M6 Mutter * 2
5. φ 6 Flachdichtung * 2
6. Positionierungsblock * 2
7. Druckplatte * 2
8. Kissenblock * 2
9. Anweisungen * 1

Modell: HV-6-4B

1. A Trennwand * 1
2. B Trennwand * 1
3. C Trennwand * 1
4. Schwinghebel * 1
5. M8 x 70 Innensechskantschraube für Griff * 1
6. Positionierer für Trennwand * 1
7. Begrenzungsblock * 1
8. Sicherungsring * 1
9. M5 x 10 Kreuzschlitzschraube * 3
10. M5 x 10 Innensechskantschraube * 4
11. Positionierblock * 4
12. M12 x 40 T-Bolzen * 2
13. Mutter * 2
14. Innensechskantschlüssel * 1
15. Anleitung * 1

Modell: HV-6-4

1. Hauptkörper * 1
2. Kipphebel * 1
3. M8 * 70 Innensechskantschraube für Griff * 1
4. M5 * 10 Innensechskantschrauben * 4
5. Positionierblöcke * 4
6. M12 * 40 T-Nutensteine * 2
7. Muttern * 2
8. Anleitung * 1

Modell: HV-8-4

1. Hauptkörper * 1
2. Griffe * 2
3. Muttern * 2
4. M 10 * 80 Sechskantschraube * 1
5. Positionierblock * 4
6. M 5 * 8 Innensechskantschraube * 4
7. M 14 * 60 T-Bolzen * 2
8. Innensechskantschlüssel * 1
9. Anleitung * 1

Modell: HV-8-3

1. Hauptkörper * 1
2. Griff * 2
3. M 10 * 80 Innensechskantschraube * 1
4. Positionierblock * 4
5. M5 * 8 Innensechskantschraube * 4
6. M 14 * 60 T-Bolzen * 2
7. Innensechskantschlüssel * 1
8. Mutter * 2
9. Anweisungen * 1
