HV-4-KP - Tavolo girevole Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Tavola rotante di precisione
Marca	Vevor
Modello	HV-4-KP
Utilizzo	Orizzontale e verticale
Rapporto di riduzione	1:90
Rotazione per giro di manovella	4°
Graduazione del collare micrometrico	1 minuto (1')
Lettura del verniero	10 secondi (10'')
Divisione rapida	Da 2 a 100 con piastra di divisione
Materiale del corpo	Ghisa
Alimentazione	Manuale
Funzioni principali	Lavorazione di precisione, divisione, foratura, fresatura
Manutenzione e pulizia	Pulire regolarmente, lubrificare l'ingranaggio a vite senza fine con olio leggero
Sicurezza	Leggere il manuale prima dell'uso, indossare dispositivi di protezione
Ricambi e riparabilità	Pezzi disponibili su richiesta, indicare il numero di modello e di pezzo
Informazioni generali	Garanzia e assistenza tecnica tramite www.vevor.com/support
Accessori forniti	Corpo principale, maniglia, chiave per mandrino, ganasce inverse (3 pezzi), bulloni a T M10x40 (2), dadi M10 (2), istruzioni

Domande frequenti - HV-4-KP Vevor

Come utilizzare la tavola rotante in verticale?

Posizionare la base in posizione verticale e utilizzarla con una contropunta per lavorare fuori centro.

Come regolare il gioco dell'ingranaggio a vite senza fine?

Allentare la maniglia di serraggio in metallo, ruotare la vite di regolazione in senso orario fino a toccare il tappo per disimpegnare, poi in senso antiorario per riagganciare. Stringere la maniglia dopo la regolazione. Una regolazione fine può essere effettuata rimuovendo la vite ④ e la sfera d'acciaio, quindi ruotando la vite interna ⑥.

Come dividere un pezzo in 29 parti uguali?

Utilizzare l'equazione N = 90/T. Per T=29, N = 90/29 ≈ 3,1034. Ruotare la maniglia di 3 giri completi più 9 intervalli su una fila di 87 fori della piastra B. Utilizzare il settore per evitare di contare i fori manualmente.

Qual è il rapporto della vite senza fine?

Il rapporto è 1:90. Un giro di manovella fa ruotare la tavola di 4°.

Come utilizzare il settore?

Allentare il dado di bloccaggio della manovella per regolare la lunghezza. Aprire i due bracci del settore per corrispondere all'intervallo di fori desiderato. Posizionare il braccio sinistro vicino al perno, quindi ruotare la manovella finché il perno cade nel foro del braccio destro. Quindi ruotare il settore per ripetere l'operazione.

Quali accessori sono forniti con il modello HV-4-KP?

Il modello HV-4-KP viene fornito con corpo principale, maniglia, chiave per mandrino, un set di ganasce inverse (3 pezzi), due bulloni a T M10x40, due dadi M10 e istruzioni.

Come regolare il gioco assiale dell'albero a vite senza fine?

Rimuovere la maniglia, l'anello del verniero e il metallo. Stringere il dado interno dell'albero senza fine. Dopo la regolazione, bloccare il dado con il gruppo vite. Per il modello ERT-6, un dado di regolazione è accessibile dopo la rimozione della maniglia.

La tavola può essere utilizzata per la fresatura?

Sì, è progettata per operazioni di lavorazione di precisione come fresatura, foratura e divisione.

Come ordinare pezzi di ricambio?

Indicare il numero di modello (es. HV-4-KP) e il numero di pezzo contattando Vevor tramite www.vevor.com/support.

Qual è il peso approssimativo della tavola?

Il peso non è specificato nel manuale, ma per una tavola da 4 pollici, è di circa 8-12 kg.

MANUALE UTENTE HV-4-KP Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

TAVOLO ROTANTE

MODELLO: HV-4-KP, HV-4-4, HV-4-4R, HV-6-4, HV-6-4B, HV-8-4, HV-8-3

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Per favore contattaci gratuitamente:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali. Leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva un'interpretazione chiara del nostro manuale utente. L'aspetto del prodotto sarà quello che riceverete. Per favore, perdonateci se non vi informeremo su eventuali aggiornamenti tecnologici o software dei nostri prodotti.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

Qui sono riepilogati collettivamente due tipi di tavole rotanti. I meccanismi comuni a questi tavoli sono riportati in alcune pagine della loro descrizione.

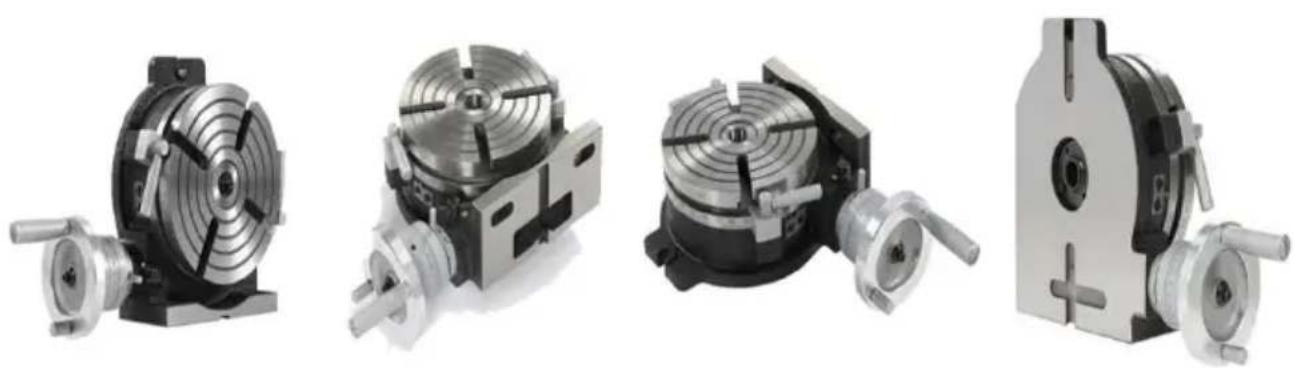

TAVOLO ROTANTE DI PRECISIONE ORIZZONTALE VERTICALE

Questo tavolo rotante è progettato per consentire operazioni di lavorazione. Ha una dimensione superiore a quella del tavolo rotante orizzontale. La base può essere usata in posizione verticale per consentire di eseguire lavori fuori centro.

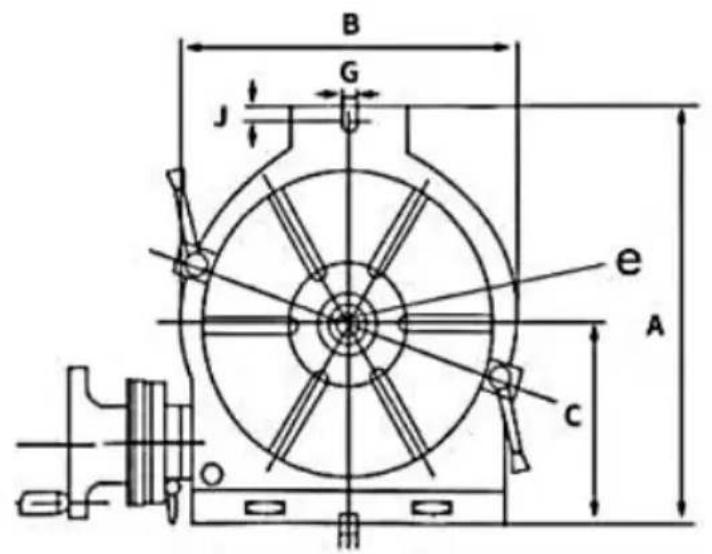

SPECIFICHE: Unità: mm/pollici

1. Regolazione del gioco dell'ingranaggio a vite senza fine: Allentare la maniglia del morsetto metallico e girare l'interruttore metallico in senso orario fino a toccare il tappo. L'ingranaggio a vite senza fine è ora disimpegnato. Girare in senso antiorario fino a toccare il tappo, la vite senza fine e l'ingranaggio ruota si impegneranno. Stringere la maniglia del morsetto metallico per l'aggancio. È possibile ottenere una regolazione aggiuntiva rimuovendo la vite e la sfera d'acciaio e ruotando la vite interna in senso antiorario, avvicinando così la vite senza fine all'ingranaggio ruota. Girando in senso orario si allontana la vite senza fine dalla ruota. Dopo la regolazione, inserire la sfera d'acciaio e serrare la vite.

2. Regolazione assiale dell'albero a vite senza fine: Quando si verifica un allentamento assiale, la regolazione dell'ingranaggio viene effettuata allentando il dado sull'albero a vite senza fine dopo che la maniglia, l'anello del nonio metallico e l'interruttore sono stati rimossi. Dopo la regolazione, bloccare il dado sull'albero per fissare la vite impostata. (Il modello ERT-6 ha un dado di regolazione che può essere utilizzato dopo aver rimosso la maniglia.)

ISTRUZIONI OPERATIVE E FUNZIONE DI OGNI UNITÀ

1. Il rapporto di trasmissione a vite senza fine è 1:90.
2. Un giro della maniglia muove il tavolo di 4°.
3. Il micro-collare è graduato in passi di 1 minuto.
4. La scala del nonio consente impostazioni fino a 10 secondi. (20 secondi per HV6)
5. Divisioni da 2 a 100 possono essere eseguite in modo rapido e preciso allegando un meccanismo di divisione.
6. Il centro di lavoro può anche essere eseguito utilizzando la base in posizione verticale in combinazione con una contropunta. (Vedi pagina 4.)

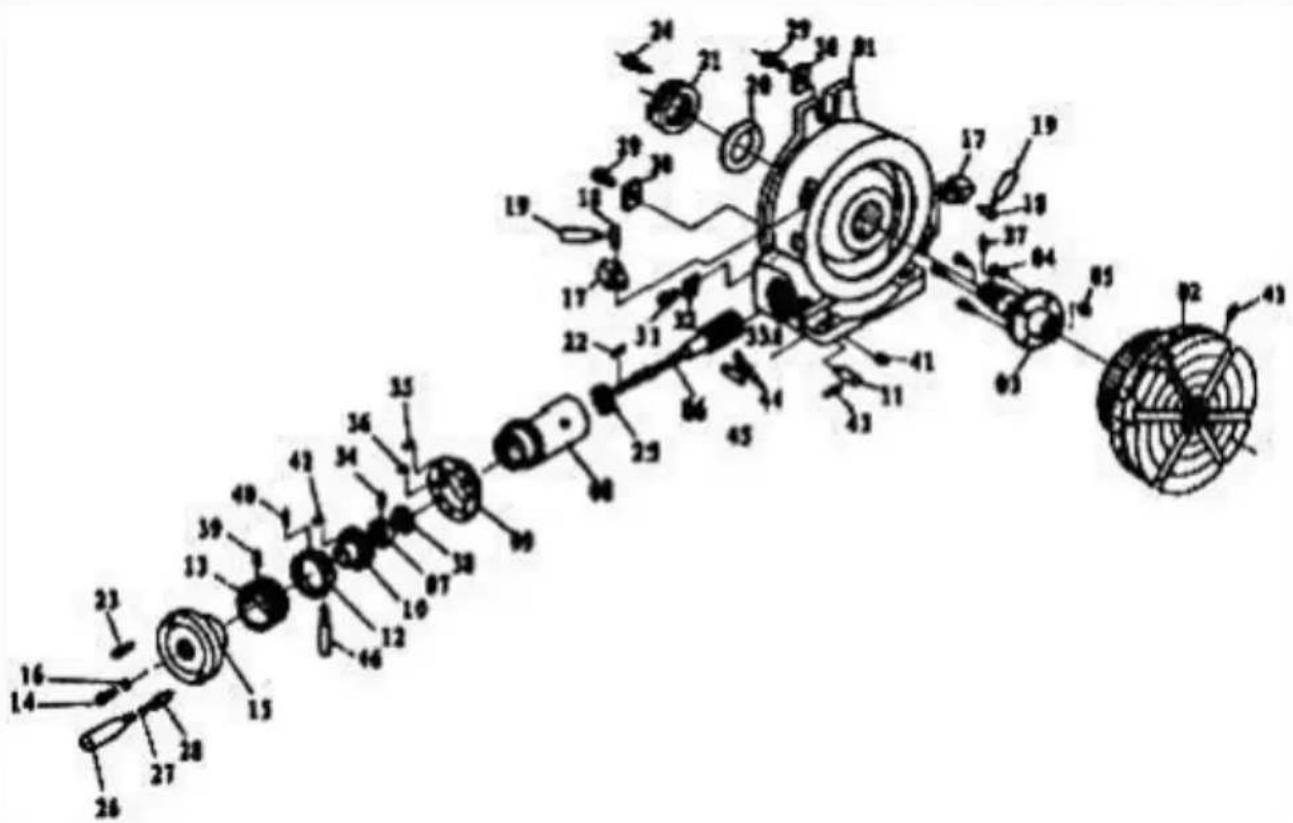

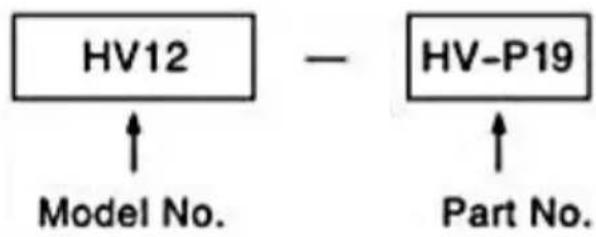

* Suggerimenti per l'ordine

Quando si ordinano parti di ricambio, indicare il numero del modello e il numero della parte.

RT con piastra di divisione

SPECIFICHE PER PIATTI DI DIVISIONE Unità: mm/pollici

MODELLO_NO_	Dimensioni maggiori Di DM				Peso otto kg / lb	Applicabile tavolo
	Piastra divisoria e vite di fissaggio	Interno diametro di settore Sono	esterno della molla clip	Boschetto con d nel manico piatto _
DP-1	PCD.(32/ 1.26)	21_0,83 _	18_0,71 _	90.03 _	255.51 _	MINI (HV3H V4 / HV6)	P7 P9 P10 _ _
DP -2	( 3 fori)PCD .46/1.81	28.7 _1.12	441,73 _	10_0,39 _	48.82 _	HV8,10, 12, 14	P7 P9 P10 _ _

In caso di dispositivo opzionale DM allegato

Indicizzazione da 2 a 100 lattine: deve essere eseguita con precisione e rapidità.

Equazione di indicizzazione

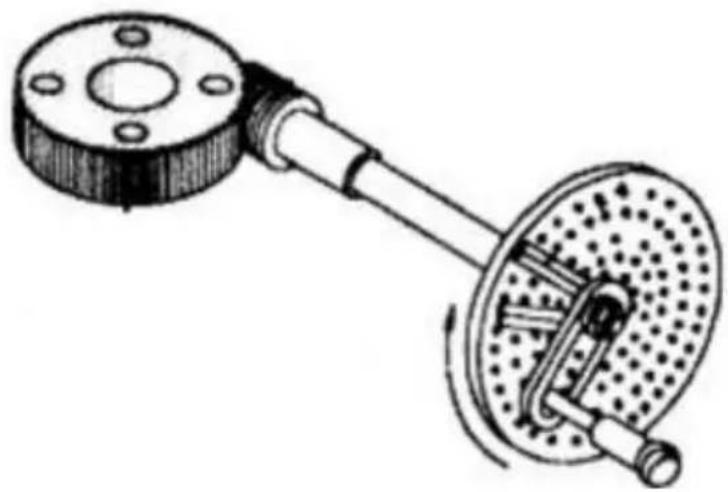

Poiché il rapporto del verme è 1:90, quando si ruota la maniglia di un giro di 360°, il tavolo ruoterà di 1/90 di rivoluzione. Le relazioni tra le rivoluzioni della maniglia 'N' e il numero di divisioni 'T' da cercare sono mostrate nella seguente equazione:

Osservazioni: la tabella dell'indice a pagina 6 è realizzata sulla base di questa equazione.

(Esempio)

Nel caso in cui l'operatore voglia indicizzare la posizione divisa in 29 parti. Suggerimenti sull'operazione: come per 29 divisioni, il numero

di rivoluzioni della maniglia (N) è mostrato nella

tabella a pagina

6, quindi la maniglia deve essere ruotata di un giro completo di 360° più tre volte un intervallo di nove fori (in questo caso si intendono intervalli di fori e non numeri di fori). Dopo aver impostato questo punto come punto iniziale, ruotare la maniglia di un giro completo di 360° tre volte più un intervallo di nove fori. Quando la procedura viene ripetuta per 29 volte, si ottiene l'indicizzazione in 29 parti uguali.

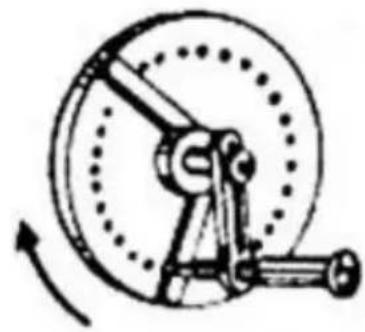

Operazioni della maniglia e del settore

Nel caso dell'esempio 'Divisione in 29 parti uguali' sopra menzionato, è naturale che l'operazione di indicizzazione proceda con intervalli di nove fori dopo aver impostato il piatto indice (piastra B) su cui è fornita una fila di 87 fori. Ma in questo metodo l'operatore deve contare uno per uno gli intervalli di nove fori, il che risulta inefficiente. Da questo punto di vista è necessario utilizzare un dispositivo chiamato "settore" per evitare procedure fastidiose. Il seguente testo descriverà alcune procedure necessarie per il funzionamento del settore.

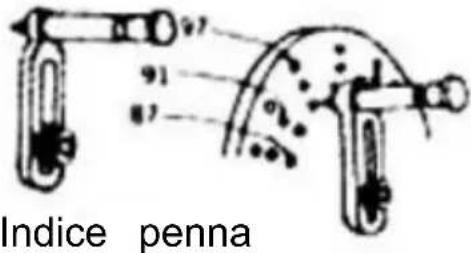

A. Allentare il dado di bloccaggio della maniglia, regolarlo in lunghezza in modo che lo spillo indice cada nella fila di 87 fori, e stringerlo.

B. Allentare le viti di fissaggio del settore. Regolare le due braccia in base all'intervallo di nove fori (il numero totale di fori è dieci) e stringere con le viti di fissaggio.

C. Per prima cosa, portare il braccio sinistro del settore vicino al lato sinistro dello spillo indice.

D. Successivamente, ruotare la maniglia in senso orario applicandola al braccio destro del settore in modo che lo spillo indice cada nel foro situato sulla superficie sinistra di questo braccio destro.

e. Ruotare il settore in senso orario questo tempo e metti il giusto lato della superficie di sinistra del braccio al lato sinistro dell'indice spillo. In questo tempo, le relazioni dell'indice spillo e del settore del braccio sinistro nelle loro posizioni sono lo stesso come in Par. C).

L'indice piatto buco che effettivamente ospita l'indice spillo è situato al punto dove esso va attraverso dieci buchi al giusto lontano dal buco come in par. C. F. Ripetere lo stesso procedimento come necessario.

Manovella e

Descrizione di in l'indice tavolo.

Questo tavolo è lui uno essendo calcolato per l'indice piatto con buco numeri mostrati sotto.

Descrizione dei codici usati nell'indice tavolo

T: numero individuale desiderato

N: Numero di rivoluzioni dell'indice piatto

: Opzione

A: Utilizzando un piatto

B: Utilizzando B piatto

Numero di buchi

DP - 1

Un piatto 15, 16, 17, 18, 19, 20

B Piatto 21, 23, 27, 29, 31, 33

CP in 37,39,41,43,47,49

ritardo

DP - 2

1. Corpo principale * 1
2. Maniglia * 2
3. Mandrino per chiave inglese * 1
4. Inversione mascelle * 1 set (3 pezzi)
5. Bullone M10 * 40 T * 2
6. Dado M10 * 2
7. Istruzioni * 1

Modello: HV-4-4

1. Corpo principale * 1
2. Maniglia * 2
3. Bullone M6 * 55 * 2
4. Dado M6 * 2
5. φ 6 Piatto guarnizione * 2
6. Posizionamento _ bloccare * 2
7. Premendo piatto _ * 2
8. Cuscino bloccare * 2
9. Istruzioni * 1
10. UN partizione asse * 1
11. B partizione asse * 1
12. C partizione asse * 1
13. Bilanciere maniglia * 1
14. Limite bloccare * 1
15. Anello elastico * 1
16. M5 * 10 Phillips vite * 3

14 . M8 _ * 70 esadecimale PRESA maniglia vite * 1

1. Divisione piatto posizionamento regolatore * 1

Modello : HV-4-4R

1. Corpo principale * 1
2. Maniglia * 2
3. Bullone M6 * 55 * 2
4. Dado M6 * 2
5. Guarnizione piatta φ 6 * 2
6. Blocco di posizionamento * 2
7. Piastra di pressione * 2
8. Blocco cuscino * 2
9. Istruzioni * 1

Modello: HV-6-4B

1. Asse di partizione A * 1
2. Asse di partizione B * 1
3. Asse di partizione C * 1
4. Maniglia bilanciere * 1
5. Vite a testa esagonale M8 * 70 * 1
6. Piastra divisoria di posizionamento del regolatore * 1
7. Blocco di arresto * 1
8. Anello elastico * 1
9. Vite a croce M5 * 10 * 3
10. Vite a brugola M5 * 10 * 4
11. Blocco di posizionamento * 4
12. Bullone a T M12 * 40 * 2
13. Dado * 2
14. Chiave a brugola * 1 5. Istruzioni * 1

Modello: HV-6-4

1. Corpo principale * 1
2. Maniglia a bilanciere * 1
3. Vite a brugola M8 * 70 per maniglia * 1 4. Vite a brugola M5 * 10 * 4
4. Blocco di posizionamento * 4
5. Bullone a T M12 * 40 * 2
6. Noce * 2
7. Istruzioni * 1

Modello : HV-8-4

1. Corpo principale * 1
2. Maniglia * 2
3. Noce * 2
4. Bullone esagonale per maniglia M10 x 80 * 1
5. Blocco di posizionamento * 4
6. Bullone a testa esagonale M5 x 8 * 4
7. Bullone a T M14 x 60 * 2
8. Chiave esagonale interna * 1
9. Istruzioni * 1

Modello : HV-8-3

1. Corpo principale * 1
2. Maniglia * 2
3. M10 x 80 esadecimale, vite a testa cilindrica con presa esagonale, 1 pz.
4. Posizionamento e bloccaggio, 4 pz.
5. M5 x 8, bullone a testa cilindrica con presa esagonale, 4 pz.
6. M14 x 60, bullone a T, 2 pz.
7. Chiave a brugola, 1 pz.
8. Dado, 2 pz.
9. Istruzioni, 1 pz.
