HZB-45 - Machine à glace Vevor - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Machine à glace
Capacité de production	45 kg de glace par jour
Type de glace produite	Glace en cubes
Dimensions	Compacte, adaptée pour les espaces restreints
Alimentation	220-240 V, 50 Hz
Poids	Environ 30 kg
Matériaux de construction	Acier inoxydable
Utilisation	Idéale pour les bars, restaurants et événements
Entretien	Nettoyage régulier recommandé pour éviter l'accumulation de calcaire
Sécurité	Équipée de dispositifs de sécurité pour éviter les surchauffes
Garantie	Vérifiez les conditions auprès du vendeur

FOIRE AUX QUESTIONS - HZB-45 Vevor

Comment démarrer la machine à glace Vevor HZB-45 ?

Assurez-vous que la machine est correctement branchée et que le réservoir d'eau est rempli. Appuyez sur le bouton d'alimentation pour allumer la machine, puis sélectionnez le mode de production de glace souhaité.

Que faire si la machine ne produit pas de glace ?

Vérifiez que le réservoir d'eau est plein et que la machine est correctement branchée. Assurez-vous également que le couvercle est bien fermé et que la température ambiante est adéquate.

Comment nettoyer la machine à glace Vevor HZB-45 ?

Débranchez la machine et videz le réservoir d'eau. Utilisez un chiffon humide et un détergent doux pour nettoyer l'extérieur et l'intérieur des compartiments. Rincez bien et laissez sécher avant de la rebrancher.

La machine fait du bruit, est-ce normal ?

Un léger bruit est normal lors de la production de glace, mais si le bruit est excessif, vérifiez que la machine est sur une surface plane et stable. Si le problème persiste, contactez le service client.

Quelle est la capacité de production de glace de la Vevor HZB-45 ?

La machine Vevor HZB-45 a une capacité de production d'environ 45 kg de glace par jour.

Comment régler la taille des glaçons ?

La machine Vevor HZB-45 permet de sélectionner la taille des glaçons via le panneau de contrôle. Choisissez l'option souhaitée avant de commencer le cycle de production.

Que faire si le témoin lumineux indique une erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur correspondant. Cela peut indiquer un problème avec l'alimentation en eau, la température ou d'autres paramètres.

La machine à glace Vevor HZB-45 est-elle garantie ?

Oui, la machine est généralement couverte par une garantie de 1 an. Veuillez consulter les documents de garantie fournis avec votre produit pour plus de détails.

MODE D'EMPLOI HZB-45 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

MACHINE À GLACE

MODÈLE : HZB-45

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économiez réellement la moitié par rapport aux grandes marques.

©

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit faire l'objet d'une collecte sélective des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

CONSIGNES DE SÉCURITÉ IMPORTANTES----3

SPÉCIFICATIONS----7

Informations générales----9

Procédure d'exploitation et d'entretien----16

EXIGENCES ÉLECTRIQUES ET CONNEXIONS----18

FONCTIONNEMENT DE VOTRE UNITÉ----21

FONCTIONNEMENT DU PROCESSUS DE FABRICATION DE GLACE----23

PRÉPARATION DE LA MACHINE À GLACE POUR UN STOCKAGE DE LONGUE DURÉE----31

NETTOYAGE ET ENTRETIEN 32

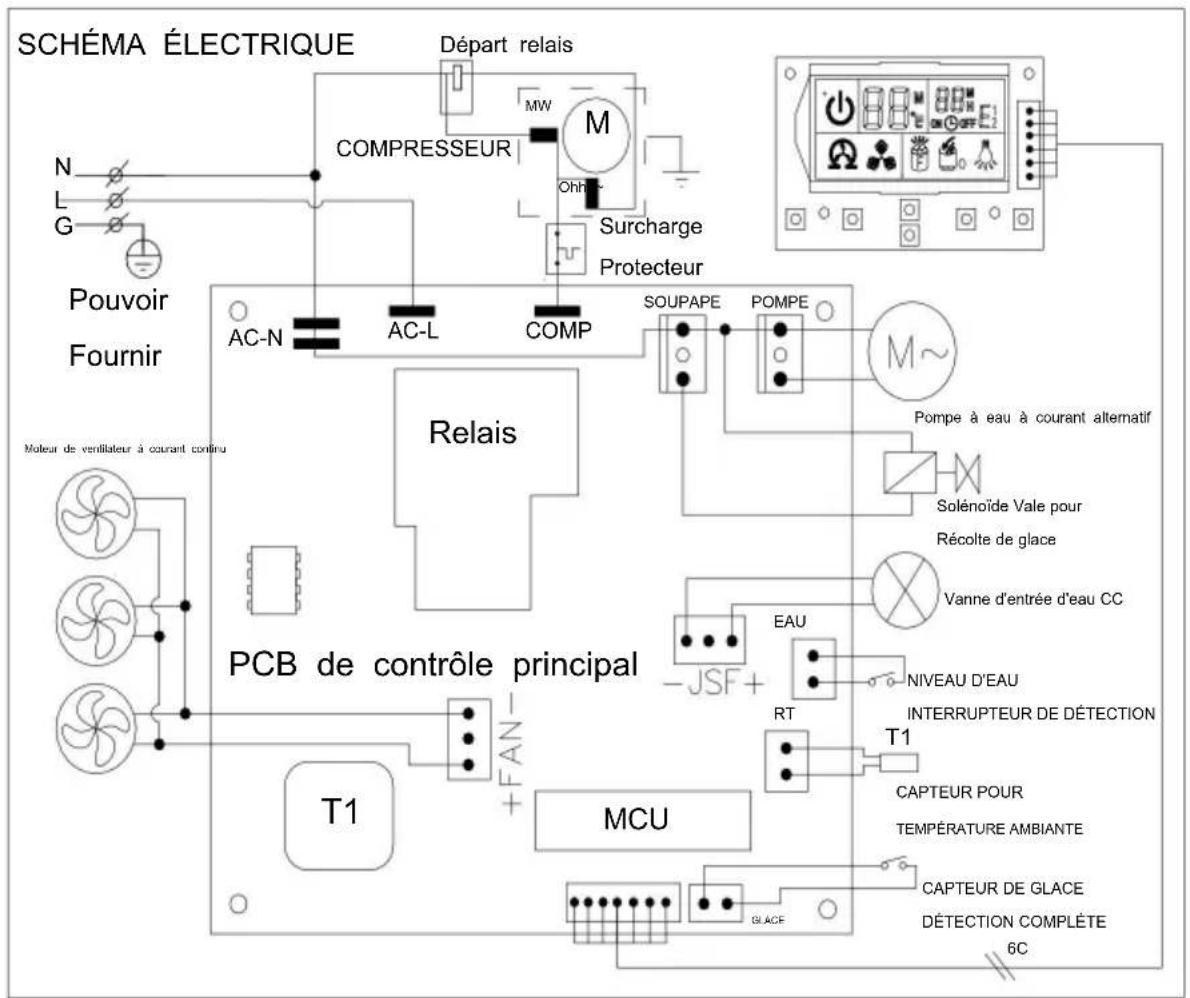

SCHÉMA DE CÂBLAGE----41

DÉPANNAGE NORMAL----42

IMPORTANTES CONSIGNES DE SÉCURITÉ

Lors de l'utilisation d'appareils électriques, des précautions de sécurité de base doivent être prises. suivi pour réduire le risque d'incendie, de choc électrique et de blessure personnes ou des biens. Lisez toutes les instructions avant d'utiliser tout appareil.

Utilisez cet appareil uniquement pour l'usage auquel il est destiné, tel que décrit dans ce manuel du propriétaire.

Cette machine à glaçons doit être correctement installée conformément aux instructions d'installation avant utilisation.

Cet appareil doit être placé de manière à ce que la prise soit accessible. Ne pas faire passer le cordon sur de la moquette ou d'autres isolants thermiques. Ne couvrez pas le cordon. Gardez le cordon loin des zones de circulation et ne pas immerger dans l'eau. Aucun autre appareil doit être branché sur la même prise et assurez-vous que la fiche est complètement inséré dans le réceptacle.

Nous ne recommandons pas l'utilisation d'une rallonge car elle peut surchauffer et provoquer un risque d'incendie.

Pour les machines exportées aux États-Unis, si des rallonges sont nécessaire, veuillez utiliser des rallonges d'une taille minimale de 14 AWG et une puissance nominale d'au moins 1875 watts.

Pour les machines exportées vers l'Europe, si des rallonges sont nécessaires, veuillez utilisez une rallonge enfichable d'une taille minimale de 1,5 mm2 et d'une puissance nominale tension d'au moins 16A/250V\~.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou son agent de service ou une personne de qualification similaire afin d'éviter tout danger. Débranchez la fiche secteur de la prise d'alimentation lorsque vous ne l'utilisez pas pendant un certain temps. à long terme, où le raccordement à l'alimentation se fait via une prise secteur.

Retirez la fiche d'alimentation ou débranchez-la du secteur avant de nettoyer ou l'entretien de l'appareil. REMARQUE : Si pour une raison quelconque ce produit nécessite service, nous recommandons fortement qu'un technicien certifié effectue l' service.

Ne débranchez jamais votre appareil en tirant sur le cordon d'alimentation. Saisissez toujours la fiche fermement et retirez-le directement de la prise.

N'utilisez pas votre appareil à l'extérieur. Gardez l'appareil à l'abri de la lumière directe du soleil et assurez-vous qu'il y a au moins 6 pouces d'espace entre l'arrière de votre unité et le mur et garder l'avant libre. Gardez l'ouverture de ventilation dans le dans l'enceinte de l'appareil ou dans la structure intégrée, exempte de toute obstruction.

Ne renversez pas l'appareil, cela provoquerait un bruit anormal et rendrait le taille anormale des glaçons. Et sérieusement, cela peut provoquer une fuite d'eau l'unité.

Si l'appareil est amené de l'extérieur pendant la saison hivernale, laissez-le reposer quelques heures. pour le réchauffer à température ambiante avant de le brancher.

N'utilisez pas d'autre liquide que de l'eau pour fabriquer les glaçons.

Ne nettoyez pas votre machine à glaçons avec des liquides inflammables. Les vapeurs peuvent créer un risque d'incendie ou d'explosion. •

AVERTISSEMENT : Cet appareil doit être relié à la terre. Utilisez une prise de courant appropriée. source selon la plaque signalétique. •

AVERTISSEMENT : Gardez les ouvertures de ventilation, dans l'enceinte de l'appareil ou dans la structure intégrée, exempte de toute obstruction. •

AVERTISSEMENT : N'endommagez pas le circuit de réfrigération. •

AVERTISSEMENT : Cet appareil n'est pas destiné à être utilisé par des personnes (y compris enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque de expérience et connaissances, à moins qu'ils n'aient reçu une supervision ou instructions concernant l'utilisation de l'appareil par une personne responsable leur sécurité.

AVERTISSEMENT : Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. •

AVERTISSEMENT : Cet appareil doit être relié à la terre. Et utilisez le 110-120V/60Hz alimentation électrique reliée à

la terre. • AVERTISSEMENT : Ne stockez pas de substances explosives telles que des bombes aérosols avec un propulseur inflammable dans cet appareil. • DANGER

- Risque d'incendie ou d'explosion. Réfrigérant inflammable utilisé. Ne

N'utilisez pas de dispositifs mécaniques pour dégivrer la machine à glaçons. Ne percez pas Tube de réfrigérant.

DANGER – Risque d'incendie ou d'explosion. Produit inflammable

Réfrigérant utilisé. À réparer uniquement par un personnel de service qualifié.

Ne pas percer les tuyaux de réfrigérant.

ATTENTION – Risque d'incendie ou d'explosion. Réfrigérant inflammable utilisé.

Consultez le manuel de réparation/guide du propriétaire avant de tenter d'installer ou Entretien de ce produit. Toutes les précautions de sécurité doivent être respectées.

ATTENTION – Risque d'incendie ou d'explosion. Éliminez les biens dans

Conformité aux réglementations fédérales ou locales. Réfrigérant inflammable Utilisé.

- ATTENTION - Risque d'incendie ou d'explosion dû à la perforation du réfrigérant Tubes ; Suivez attentivement les instructions de manipulation. Réfrigérant inflammable Utilisé.

- La machine à glaçons doit être installée conformément à la norme de sécurité pour les systèmes de réfrigération, ASHRAE15. La machine à glaçons ne doit pas être installée dans les couloirs ou les halls d'entrée des bâtiments publics.

Si l'appareil présente un problème, il doit être entretenu, remplacé par un appareil similaire composants et que l'entretien doit être effectué par un service agréé par l'usine.

personnel, afin de minimiser le risque d'inflammation possible due à une mauvaise pièces détachées ou un entretien

incorrect. • AVERTISSEMENT : Gardez les ouvertures de ventilation, dans l'enceinte de l'appareil ou dans la structure intégrée, sans obstruction. • AVERTISSEMENT :

Cet appareil est destiné à être utilisé dans des environnements domestiques et applications similaires telles que

Par exemple, les cuisines du personnel dans les magasins, les bureaux et autres environnements de travail ; Par exemple, les fermes et les clients des hôtels, motels et autres types de résidences environnements;

Par exemple, les environnements de type chambres d'hôtes ;

Par exemple, la restauration et d'autres applications similaires non liées à la vente au détail.

IMPORTANT (Exportation vers les États-Unis) :

Les fils de ce cordon d'alimentation sont colorés conformément aux éléments suivants code:

Vert ou Vert avec une bande jaune :

Mise à la terre

Blanc:

Neutre

Noir:

En direct

Pour éviter tout danger dû à l'instabilité de l'appareil, celui-ci doit être placé à une surface plane ou régulière.

IMPORTANT (Exportation vers l'Europe) :

Les fils de ce cordon d'alimentation sont colorés conformément aux éléments suivants code:

Vert et jaune :

Terre

Bleu:

Neutre

Brun: En direct

Étant donné que la couleur des fils du cordon d'alimentation de l'appareil peut ne pas correspondre

correspondent aux marquages colorés identifiant la borne de votre prise, procédez comme suit :

Le fil de couleur vert et jaune doit être connecté au

borne dans la prise qui est marquée par la lettre E, G ou par le symbole

ou coloré en vert ou vert et jaune.

Le fil qui est coloré en bleu doit être connecté à la borne qui est

marqué de la lettre N. Le fil qui est coloré en marron doit être

connecté au terminal marqué par la lettre L.

CARACTÉRISTIQUES

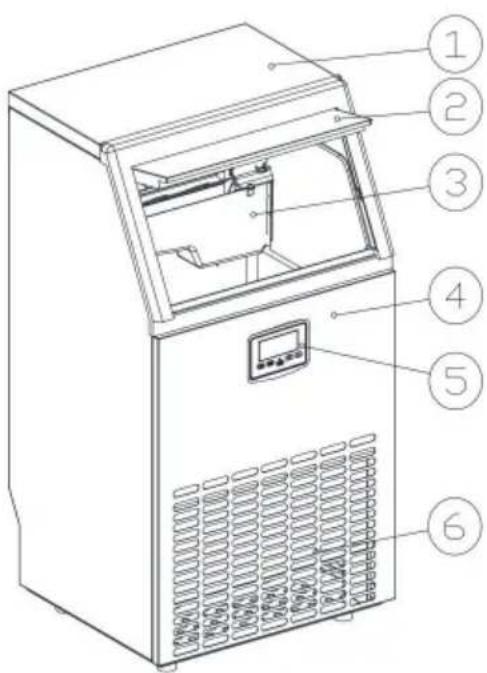

1) Construction de l'unité principale

1. Couvercle

supérieur 2. Porte pour la

prise de glace 3. Ensemble de fabrication de glace et de réservoir d'eau : comprenant l'évaporateur de fabrication de glace, le réservoir d'eau, la pompe à eau et certaines

pièces de détection

4. Panneau avant 5.

Panneau de commande 6. Sortie d'air : doit maintenir une circulation d'air fluide, l'air chaud sera soufflé lorsque l'appareil fonctionnera.

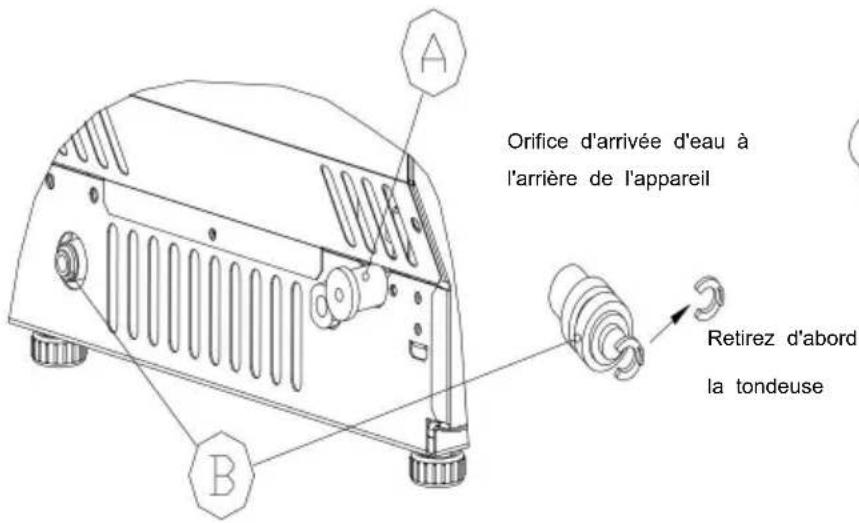

7. Orifice d'entrée d'eau pour l'alimentation en eau : utilisé pour connecter le tuyau d'alimentation en eau.

8. Orifice de vidange d'eau : Normalement bouché avec le bouchon. Lorsque vous devez vidanger l'eau, débranchez le bouchon. Et connectez le tuyau de vidange.

Accessoire : tuyau d'évacuation d'eau de 2 mètres de long, connecteur rapide d'eau

le robinet d'eau, diamètre φ6,35 mm et tuyau d'alimentation en eau de couleur blanche (3 mètres de long)

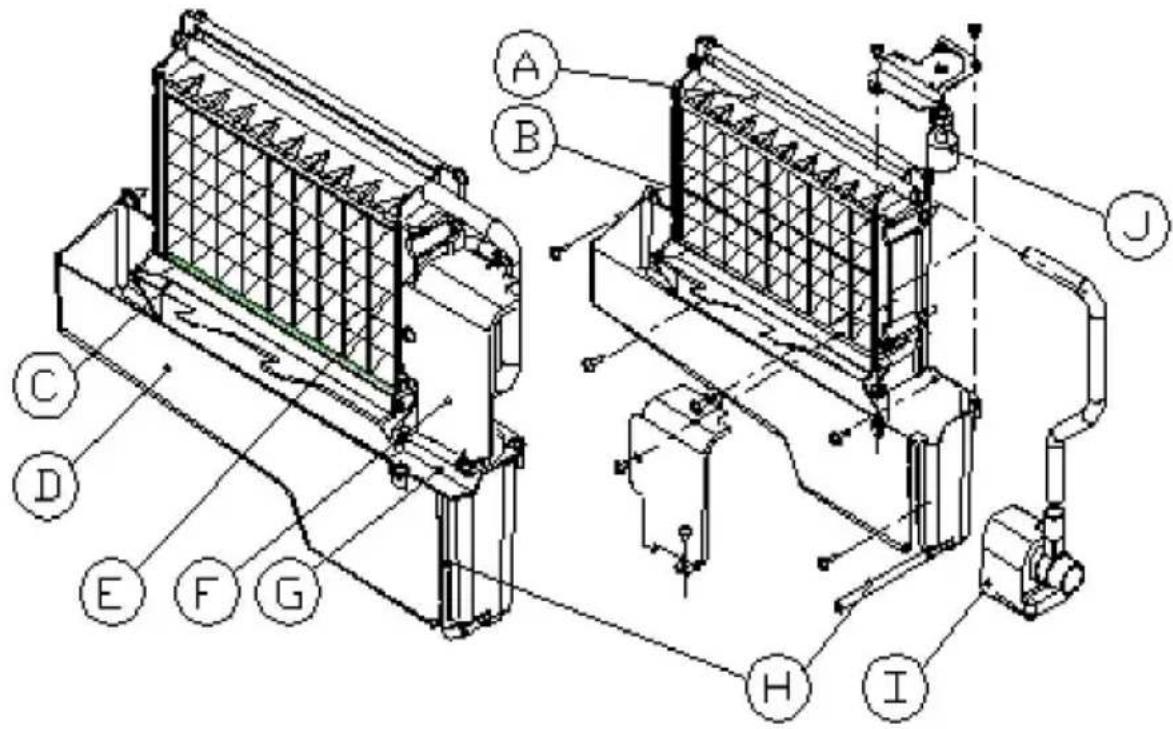

2) Fabrication de glace et ses pièces de réservoir d'eau

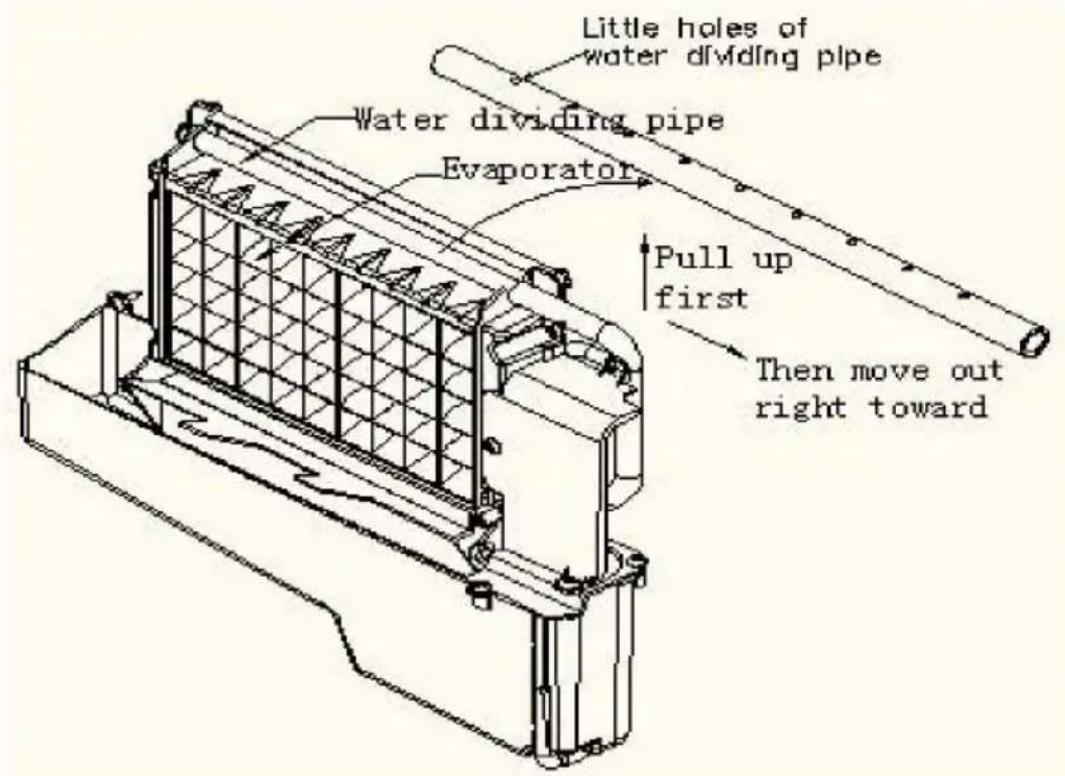

A.Tuyau de séparation d'eau : avec neuf petits trous, l'eau s'écoulera de ceux-ci petits trous. Et si l'eau ne s'écoule pas, peut être démonté et nettoyé.

B. Évaporateur (module de fabrication de glace)

C. Carte de détection de glace pleine : Utilisée pour détecter que l'armoire intérieure est pleine de glace ou non, et pour vérifier si le processus de récolte de glace est terminé ou non.

D.Réservoir d'eau.

E.Conduite d'alimentation en eau.

Panneau de recouvrement sur le côté droit de l'évaporateur.

Plaque d'installation de l'interrupteur de niveau d'eau.

Tuyau d'évacuation d'eau du réservoir d'eau : lors de la fabrication de glace, ce tuyau doit être serré dans la fente de la paroi du réservoir d'eau ; Et lors de la vidange, ce tuyau

devrait être retiré.

I.Pompe à eau.

J.Interrupteur de détection de niveau d'eau.

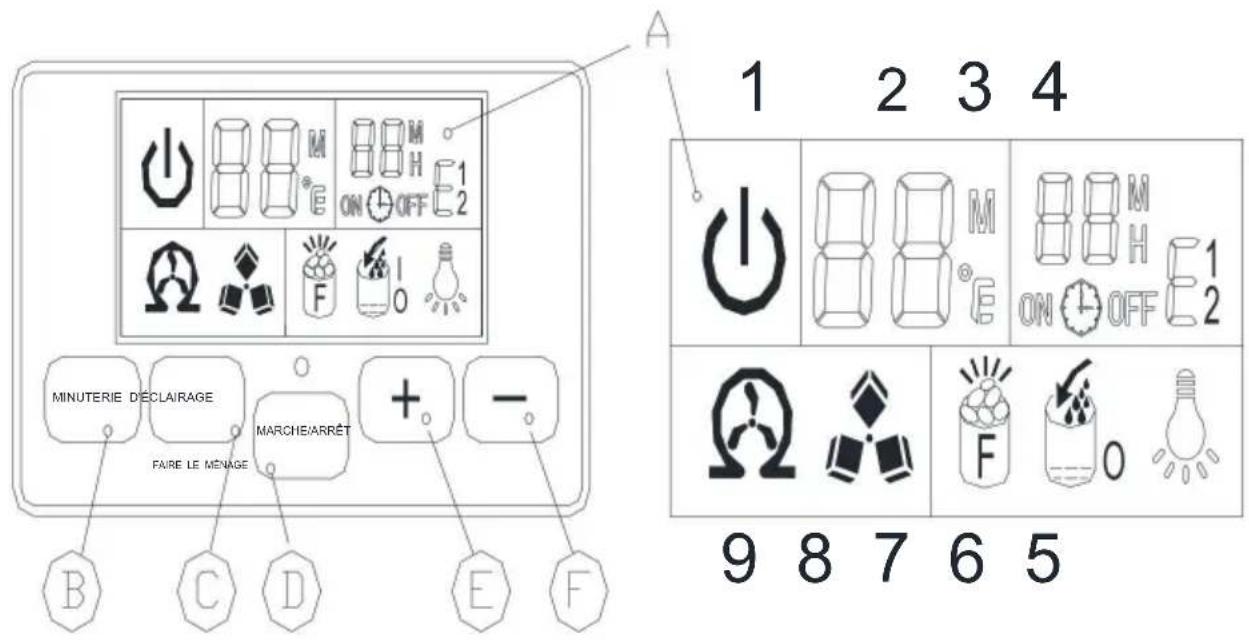

3) Panneau de commande

A 1 2 3 4 MINUTERIE DÉCLAIRAGE MARCHI'ARRÊT + - FAIRE LE MENAGE B C D E F 9 8 7 6 5

A. Écran LCD : 1. Symbole d'état ON ou OFF

de l'unité : Lorsque l'unité est éteinte (mode veille), ce symbole clignote et lorsque l'unité fonctionne, le symbole reste allumé ; 2. Affichage de la température ambiante et du compte à rebours de la fabrication de glace ; 3. Affichage du réglage de la fabrication de glace et du réglage de la

minuterie ; 4. Code d'erreur : E1 signifie que le capteur de température ambiante est défectueux. E2 signifie que le

processus de fabrication de glace est anormal ; 5. Symbole lumineux : Lorsque ce

symbole s'affiche, la lumière LED à l'intérieur de l'armoire s'allume ; 6. Symbole d'écoulement et d'absence d'eau : Si la flèche de ce

symbole clignote, cela signifie que l'eau s'écoule depuis l'alimentation en eau principale ;

Et si tout le symbole reste allumé, cela signifie qu'il n'y a pas d'eau depuis l'alimentation en eau principale ; 7. Affichage de glace pleine :

Lorsque l'armoire

de stockage de glace est pleine de glaçons, cela - 11 -

Le symbole s'affichera et l'appareil arrêtera le processus de fabrication de glace ;

1. Affichage de la fabrication et de la récolte de glace : lorsque le symbole du glaçon continue de tourner, cela signifie que l'appareil fabrique de la glace ; et si le symbole clignote, cela signifie que l'unité est pendant le processus de récolte de glace;

2. Affichage autonettoyant ;

B. Bouton « lumière LED » :

Pour allumer ou éteindre la lumière LED interne ;

Remarque : continuez à appuyer sur ce bouton pendant plus de 5 secondes pour changer l'unité de température ambiante entre les degrés Fahrenheit et les degrés Celsius degré.

C. Bouton « Minuterie/Nettoyage » :

Appuyez rapidement une fois sur ce bouton pour accéder au programme de réglage de la minuterie ; Et appuyez sur ce bouton pendant plus de 5 secondes pour laisser l'appareil entrer dans le Programme d'auto-nettoyage.

D. Bouton « ON/OFF » :

Lorsque l'appareil est éteint, appuyez sur ce bouton pour allumer l'appareil ; et pendant l'programme de nettoyage automatique ou état normal de fabrication de glace, appuyez sur ce bouton pour éteindre l'appareil immédiatement ; et même si l'appareil est réglé avec la minuterie, appuyez sur ce bouton pour annuler le réglage de la minuterie.

Lorsque l'appareil fabrique des glaçons, appuyez sur ce bouton pendant plus de 5 secondes. Dans quelques secondes, l'unité passera de force au processus de récolte de glace.

E/F.Bouton « + », « - » :

Permet de régler la durée de la période de fabrication de glace, la valeur par défaut

Le réglage est zéro, 1 minute d'ajout ou de diminution à chaque pression sur le bouton « + » ou « - ». De plus, pour régler le temps de retard de la minuterie, le réglage par défaut est zéro, 1 heure d'ajout ou de diminution à chaque pression sur le bouton « + » ou « - ».

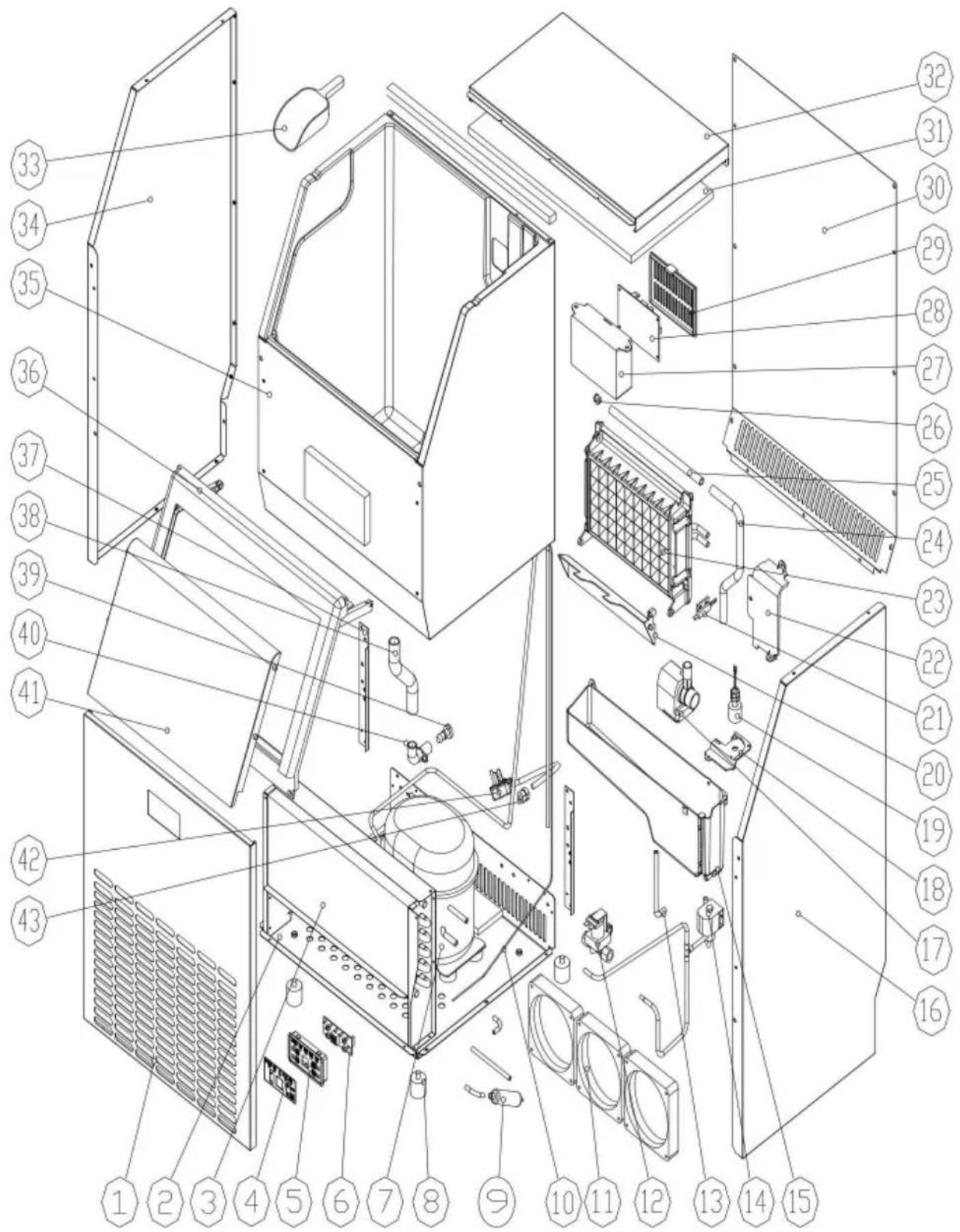

4) DES DESSINS EXPLOSIFS

Non	Nom des pièces	Matériel	Qté.
1	Panneau avant	Acier inoxydable	1
2	Plaque inférieure	Panneau en acier zingué	1
3	Condenseur	Tube en cuivre et aluminium fin	1
4	Papier pour panneau de commande		1
5	Boîtier PCB du panneau de commande	ABS	1
6	PCB du panneau de commande	Électrique et électronique parties	1
7	Compresseur	R290	1
8	Pied réglable	ABS et boulons	4
9	Filtre sec	Cuivre	1
10	Capillaire	Cuivre	1
11	Verolatour a courant cotaine	DC12V, Pièces électriques	3
12	Vanne d'arrivée d'eau	Pièces électriques DC12V	1
13	Tuyau d'évacuation d'eau de le réservoir d'eau	Tuyau en silicone	1
14	Récolte de glace Vanne électromagnétique	Pièces électriques	1
15	Réservoir d'eau	ABS	1
16	Plaque latérale droite	Acier inoxydable 430	1
17	Pompe de circulation d'eau	Pièces électriques	1
18	Couvercle du réservoir d'eau	ABS	1
19	Détection du niveau d'eau changer	DC5V, Pièces électriques	1
20	Plaque de détection de glace pleine	ABS	1
21	Interrupteur de commande magnétique	DC5V, Pièces électriques	4
22	Couverture à droite côté de l'évaporateur	ABS	1
23 Evaporateur et son cadre		Cuivre plaqué nickel et cadre ABS	1
24	Tuyau d'alimentation en eau	Tuyau en silicone	1
25	Tuyau de séparation d'eau, avec neuf trous	ABS	1
26	Bouchon de la séparation des eaux tuyau	Silicone	1
27	Boîtier PCB électrique	ABS, ignifuge	1
28	PCB de contrôle principal	PCB, composants électriques	1
29	Couverture de la commande principale PCB	ABS, ignifuge	1
30	Plaque arrière	Acier zingué	1
31	Éponge isolante de la couverture supérieure		1SUR
32	Couvercle supérieur	Acier inoxydable	1
33	Pelle à glace	ABS	1
34	Plaque latérale gauche	Acier inoxydable 430 (option)	1
35	Mousse intérieure de l'armoire et Bac de stockage de glace	HIPS et cyclopentane moussant	1
36	Cadre de porte	ABS	1
37	Plaque de renforcement dorsale	Acier zingué	1
38	Tuyau de sortie d'eau du armoire intérieure	Tuyau en silicone	1
39	Bouchon de drainage d'eau	Caoutchouc	1
40	Orifice de drainage de l'eau	ABS	1
41	Porte pour prise de glace	ABS	1
42	Cordon d'alimentation	Pièces électriques	1
43	Coupe-câble d'alimentation	PP, ignifuge	1
44	Câblage	Pièces électriques	1

PROCEDURES D'EXPLOITATION ET DE MAINTENANCE

DÉBALLER VOTRE MACHINE À GLACE

1. Retirez l'emballage extérieur et intérieur. Vérifiez si tous les accessoires,
   y compris manuel d'instructions, pelle à glace, tuyau d'arrivée d'eau blanche, 4 voies vers 2
   les voies de raccordement rapide de l'eau et le tuyau d'évacuation de l'eau, etc., sont à l'intérieur ou
   Non. Si des pièces manquent, veuillez contacter notre service client.
2. Retirez les rubans adhésifs pour fixer la porte et l'armoire intérieure, la pelle à glace, etc.
   Nettoyez grossièrement l'intérieur du boîtier et la pelle à glace avec un chiffon humide.
3. Placez la machine à glaçons sur un sol plat et de niveau, sans lumière directe du soleil ni autre
   sources de chaleur (ex.: cuisinière, four, radiateur). Assurez-vous qu'il y a au moins
   au moins 20 cm d'espace entre la sortie d'air et les obstacles, et au moins 5 cm
   entre le côté gauche/droit et le mur.
4. Attendez 4 heures pour que le liquide réfrigérant se stabilise avant de boucher la glace.
   fabricant si l'appareil risque de tomber à l'envers pendant le transport ou
   transport.
5. L'appareil doit être positionné de manière à ce que la prise soit accessible.
   ATTENTION : raccorder uniquement à l'alimentation en eau potable. N'utiliser que de l'eau potable
   eau.

EXIGENCES RELATIVES À L'EMPLACEMENT D'INSTALLATION

a) Cet appareil n'est pas destiné à une utilisation en extérieur. Maintenez la température ambiante et

température de l'eau d'entrée selon le tableau de spécifications ci-dessus. Sinon, il

affectera les performances de fabrication de glace.

b) Cette unité ne doit pas être située à proximité d'une source de chaleur. c)

L'unité doit être située sur une fondation ferme et de niveau à une hauteur normale.

hauteur

maximale. d) Il doit y avoir au moins 5 cm d'espace libre à l'arrière pour la connexion et 25

Espace CM devant pour ouvrir la porte et maintenir une bonne circulation d'air. e) Ne rien poser sur le dessus de la machine à glaçons.

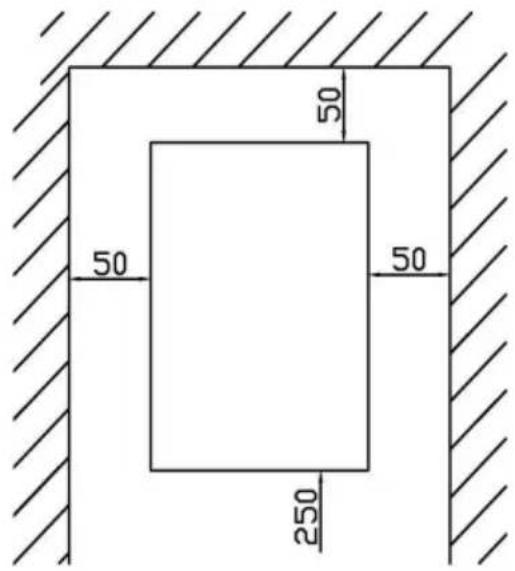

Espace libre d'installation vue de dessus (1:10) (mm)

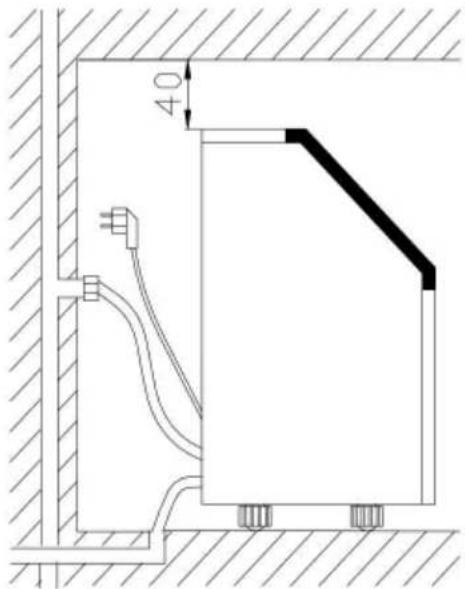

Vue de côté (mm)

50 50 50 250

40

Pour assurer une ventilation adéquate de votre machine à glaçons, l'avant de l'appareil doit être complètement dégagé (au moins 20 cm d'espace libre). Prévoyez au moins 50 mm espace libre à l'arrière et 50 mm en haut et sur les côtés pour une bonne circulation de l'air.

L'installation doit permettre à la machine à glaçons d'être tirée vers l'avant pour entretien si nécessaire.

Lors de l'installation de la machine à glaçons sous un comptoir, suivez les recommandations dimensions d'espacement indiquées ci-dessus. Placez les alimentations électriques et en eau et drainer les appareils aux emplacements recommandés, comme indiqué.

Choisissez un endroit bien aéré avec des températures supérieures à 10 et inférieures 32 . Cet appareil DOIT être installé dans une zone protégée des éléments, tels que le vent, la pluie, les projections d'eau ou les gouttes.

La machine à glaçons nécessite une alimentation en eau continue avec une pression de 1 à 8 bars. requis dans le tableau de spécifications ci-dessus. La température de l'eau d'alimentation La température dans la machine à glaçons doit être comprise entre 5 et 25 pour un fonctionnement correct.

EXIGENCES ÉLECTRIQUES ET CONNEXIONS

ATTENTION : CET APPAREIL DOIT ÊTRE RELIE A LA TERRE.

Risque de choc électrique

Brancher sur une prise murale avec mise à la terre.

Ne retirez jamais la broche de terre.

Utiliser une alimentation ou une prise séparée.

N'utilisez jamais d'adaptateur.

N'utilisez jamais de rallonge.

Le non-respect de ces instructions peut entraîner la mort, un incendie ou une électrocution. choc.

Avant de déplacer votre machine à glaçons vers son emplacement final, il est important de assurez-vous d'avoir la bonne connexion électrique.

Il est recommandé de disposer d'un circuit séparé, desservant uniquement votre machine à glaçons. fourni. Utilisez des prises qui ne peuvent pas être éteintes par un interrupteur ou une tirette chaîne. Si le cordon d'alimentation ou la fiche doivent être remplacés, cela doit être fait par un ingénieur de service qualifié.

Exporté aux États-Unis, cet appareil nécessite une norme

Prise électrique 110-120 volts, 60 Hz avec bon moyen de mise à la terre.

Exporté vers l'Europe, cet appareil nécessite une prise électrique standard de 220-240 volts, 50 Hz avec mise à la terre à trois broches.

Méthode de mise à la terre recommandée

Pour votre sécurité personnelle, cet appareil doit être correctement relié à la terre.

L'appareil est équipé d'un cordon d'alimentation doté d'une fiche de mise à la terre.

Pour minimiser les risques d'électrocution, le cordon doit être branché sur une prise secteur.

prise murale de type mise à la terre, mise à la terre conformément à la norme nationale

Code de l'électricité et codes et ordonnances locaux. Si une prise murale correspondante

n'est pas disponible, il est de la responsabilité personnelle du client d'avoir un

prise murale correctement mise à la terre installée par un électricien qualifié.

NETTOYER VOTRE MACHINE À GLACE AVANT LA PREMIÈRE UTILISATION

Avant d'utiliser votre machine à glaçons, il est fortement recommandé de la nettoyer soigneusement.

1. Ouvrez la porte de récupération de glace.
2. Nettoyez avec un détergent dilué, de l'eau tiède et un chiffon doux.
3. Nettoyez à plusieurs reprises l'eau en contact avec les pièces intérieures, utilisez l'eau ou le
   Utilisez un chiffon humide pour frotter les parties concernées, puis utilisez le chiffon sec pour les sécher.
4. Vous pouvez tirer le tuyau d'évacuation d'eau du réservoir d'eau indiquant « H » ci-dessus
   illustration pour vidanger l'eau nettoyée dans le réservoir d'eau, puis à côté de nettoyer
   armoire de stockage de glace intérieure, jusqu'à ce que toutes les pièces intérieures soient propres, puis videz tout
   de l'eau nettoyée provenant de l'orifice de vidange d'eau situé à l'arrière de l'unité
   indiquant « 8 » dans l'illustration ci-dessus. Et il faut réinstaller le drain d'eau
   tuyau du réservoir d'eau et le bouchon de l'orifice de vidange d'eau de l'appareil, sinon,
   l'appareil ne fera pas de glace normalement. Et je vous suggère de
   jetez le glaçon fabriqué lors du premier cycle de fabrication de glace après le nettoyage.
5. L'extérieur de la machine à glaçons doit être nettoyé régulièrement avec un chiffon doux.
   solution détergente et eau chaude.
6. Séchez l'intérieur et l'extérieur avec un chiffon doux et propre.

FONCTIONNEMENT DE VOTRE UNITÉ

RACCORDEMENT D'EAU POUR VOTRE MACHINE À GLACE

Important : veillez à utiliser les nouveaux tuyaux fournis avec l'appareil.

de se raccorder au réseau d'eau et de ne pas réutiliser les anciens tuyaux.

1. Raccordez le tuyau d'alimentation en eau à l'appareil

Étape 1 : Retirez d'abord le ruban adhésif sur l'orifice d'arrivée d'eau pour l'alimentation en eau

(indiqué dans l'illustration suivante « B ») situé à l'arrière de l'appareil, puis utilisez

le doigt de votre autre main pour appuyer sur le cercle extérieur Étape 2 : Insérez celui-ci

l'extrémité du tuyau d'eau blanche dans l'orifice d'arrivée d'eau et poussez vers l'intérieur

complètement et réinstallez la tondeuse, puis le raccordement du tuyau d'eau est

complété.

Vue arrière de l'unité
ÉTAPE 1 : Retirez d'abord le ruban adhésif
ÉTAPE 2: Insérez le tuyau d'arrosage

Orifice d'arrivée d'eau à l'arrière de l'appareil Retirez d'abord la tondeuse

Ensuite, réinstallez la tondeuse

Tuyau d'eau blanche (accessoire)

Insérez d'abord complètement le tuyau d'arrosage vers l'intérieur

1. Raccordement du tuyau d'évacuation d'eau

Retirez le bouchon d'évacuation d'eau de couleur noire (indiqué par A• dans l'illustration ci-dessus), puis raccordez le tuyau d'évacuation blanc inclus dans l'accessoire, puis raccordez à nouveau l'autre extrémité de ce tuyau d'évacuation à la conduite d'évacuation d'eau principale. Veillez à ne pas placer le tuyau d'évacuation trop haut.

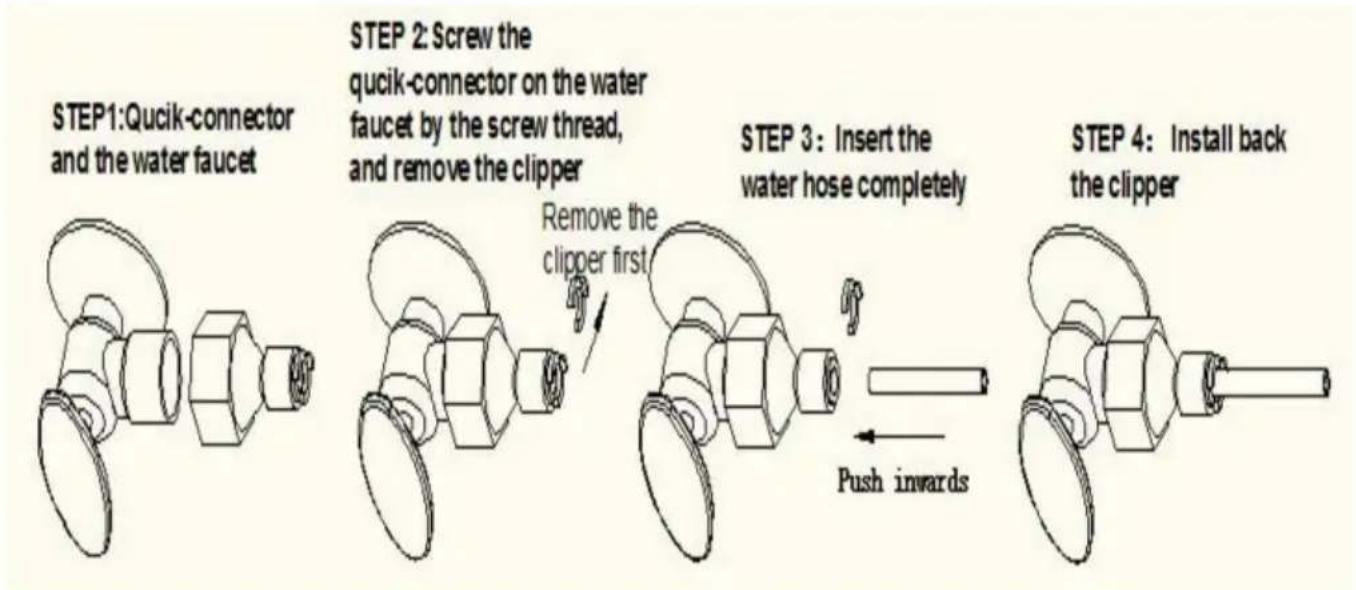

1. Raccordez le tuyau d'arrosage au robinet d'eau de la conduite d'eau principale Système

d'alimentation Tout d'abord, installez le raccord rapide d'eau fourni (de 1/4 à 1/2 pouce, avec cercle d'étanchéité noir) sur le robinet d'eau à l'aide d'un filetage à vis ; Ensuite, retirez la tondeuse du raccord rapide d'eau, insérez complètement l'autre extrémité du tuyau d'eau dans ce port de raccord rapide, puis réinstallez la tondeuse, cette étape est également terminée. Remarque : Le robinet d'eau doit être fourni par le client lui-même.

Important : La pression de l'eau du système d'alimentation en eau principal doit être de 0,04 à 0,6 MPa

Le programme de fabrication de glace est expliqué dans le tableau suivant :

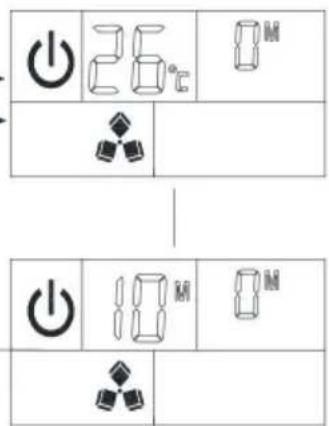

Étape 1 : État de veille

Étape 6 : Pendant

la récolte de la

glace, le processus d'écoulement

de l'eau est terminé pour recommencer

à fabriquer des glaçons.

Étape 5 : La récolte de glace

commence et le symbole du glaçon clignote ; en même temps, la flèche clignote et l'eau s'écoule dans le réservoir d'eau

Étape 3 : Commencez à faire de la

glace et le symbole du glaçon tourne.

26°C 8M 10M 8M

Étape 4 : Afficher le

compte à rebours d'un processus

de fabrication de glace

La flèche du symbole clignote, Symbole

signifie que l'eau coule dans le réservoir d'eau. continue de 0 Si tout ce symbole

s'afficher, signifie qu'il n'y a pas d'alimentation en eau principale pour le moment.

Le symbole du glaçon, lorsqu'il tourne, signifie que l'unité fabrique le glaçon ;

et il clignote, cela signifie que l'unité est en cours de récolte de glace.

F Fahrenheit (température ambiante)

Unité d'heure H (réglage de la minuterie)

Unité M de minute (réglage de la fabrication de glace et compte à rebours)

—Après avoir terminé le raccordement du tuyau d'alimentation en eau principal avec le unité, branchez-la sur la prise d'alimentation principale. Appuyez ensuite sur le bouton « ON/OFF » le panneau de commande pour démarrer le cycle de fabrication de glace. L'état ON/OFF de l'unité le symbole restera allumé, le numéro de gauche dans la fenêtre d'affichage LCD affiche la température ambiante actuelle et le nombre de droite s'affiche le réglage actuel de fabrication de glace et le symbole du glaçon tourne. Lorsque le le numéro de gauche change pour clignoter, puis le numéro signifie le compte à rebours pour terminer un cycle de fabrication de glace.

- Chaque cycle de fabrication de glace durera environ 11 à 20 minutes, selon la température ambiante et la température de l'eau. Et pour la première fois, en fonction de la température initiale de l'eau, la dernière fabrication de glace sera une

un peu plus longtemps.

—Une fois le processus de fabrication de glace terminé, passez au processus de récolte de glace. Pendant le processus de récolte de glace, le symbole du cube de glace change en tournant clignote. En même temps, la flèche sur le symbole de remplissage manuel de l'eau commencera pour clignoter, l'eau coulera à nouveau dans le réservoir d'eau jusqu'à ce que la boule flottante de l'interrupteur de niveau d'eau monte jusqu'à la position la plus élevée, puis l'eau s'arrête couler et tout le symbole de remplissage manuel de l'eau disparaîtra.

Une fois la récolte de glace terminée, la plaque de détection de glace pleine tournera vers le bas une fois, puis revenez à la position initiale et entrez dans la position suivante processus de fabrication de glace.

Si après la rotation de la plaque de détection de glace pleine, elle est pressée par la glace cube et ne peut pas revenir à la position d'origine, ce qui signifie que le stockage de glace

le bac est plein de glaçons et il arrêtera de fabriquer les glaçons automatiquement.

1. Lorsque le symbole « GLACELEIN » s'affiche, l'appareil s'arrête de fonctionner. Et si vous éloignez le glaçon, l'appareil recommencera à fabriquer le glaçon.

Mais il ne redémarrera qu'après un intervalle de 3 minutes de fonctionnement du compresseur.

1. Pendant le processus de fabrication de glace, appuyez sur le bouton « + » ou « - » pour régler la durée du processus de fabrication de glace, puis pour modifier l'épaisseur de le glaçon. Appuyez sur le bouton « + » ou « - », le chiffre de droite clignote, le le réglage par défaut est zéro, 1 minute ajoutera ou diminuera à chaque fabrication de glace processus à chaque pression sur le bouton « + » ou « - ». Après 5 secondes de réglage, le le nouveau paramètre sera mémorisé par le système.

2. La mauvaise qualité de l'eau entraînera une mauvaise qualité des glaçons et réduira la transparence du glaçon.

Programme d'auto-nettoyage automatique

Démarrer le programme d'auto-nettoyage : Après avoir connecté tous les tuyaux d'eau, branchez sur la prise d'alimentation principale, puis appuyez sur le bouton « TIMER /CLEAN » sur panneau de commande pendant plus de 5 secondes pour accéder au programme d'autonettoyage.

Et le "Le symbole sera toujours allumé pendant cette période, le chiffre de gauche sera indique le temps restant. La durée totale est de 20 minutes pour une programme d'auto-nettoyage.

Annuler le programme d'auto-nettoyage : cela prend environ 20 minutes.

un programme d'auto-nettoyage. Une fois le programme terminé, le système sera en mode veille automatiquement. Et vous pouvez également appuyer sur le bouton « ON/OFF » sur le panneau de commande pour annuler de force le programme d'autonettoyage.

Fonctionnement du réglage de la minuterie

Plage de temps de retard : 1 à 24 heures, durée par défaut : 1 heure

Comment régler la minuterie de mise en marche : lorsque l'appareil est en mode veille, appuyez sur le bouton

Bouton « TIMER/CLEAN » pour régler la minuterie de mise en marche. ON " symbole volonté commencer à être allumé, le chiffre « 1 » au-dessus du symbole clignotera pour afficher le réglage délai de temporisation. Pendant que le numéro clignote, appuyez sur le bouton +",-"pour changer le

temps de retard de la minuterie, 1 heure augmentant ou diminuant à chaque pression du bouton « + » ou « - ». Cinq secondes après le réglage, votre réglage souhaité sera rappelé.

Comment annuler le ON-Timer : Appuyez sur le bouton « TIMER/TIMER », le

numéro au-dessus du « ON ℃ ” le symbole clignotera pour afficher le délai actuel

l'heure de votre ON-Timer, et appuyez à nouveau sur ce bouton pour annuler le

« ON " Réglage de la minuterie, également le symbole et le numéro disparaîtront.

Et le deuxième moyen simple d'annuler le ON-TIMER est d'appuyer sur le bouton « ON/OFF », cela annulera le réglage ON-TIMER de force.

Comment régler la minuterie d'arrêt : lorsque l'appareil fonctionne, appuyez sur le bouton

Bouton « TIMER/CLEAN » pour régler la minuterie d'arrêt.

symbole volonté

commencer à être allumé, le chiffre « 1 » au-dessus du symbole clignotera pour afficher le

réglage du délai de temporisation. Pendant que le numéro clignote, appuyez sur le bouton +" " -" pour changer

le temps de retard de la minuterie, 1 heure augmentant ou diminuant à chaque fois

en appuyant sur le bouton « + » ou « - ». Cinq secondes après le réglage, votre réglage souhaité restera dans les mémoires.

Comment annuler la minuterie OFF : Appuyez sur le bouton « TIMER/TIMER », le

numéro au-dessus du « OFF Le symbole « clignotera pour afficher le délai actuel

l'heure de votre OFF-Timer, et appuyez à nouveau sur ce bouton pour annuler le

Réglage de la minuterie, également le « OFF » et le numéro ci-dessus disparaîtra ;

Et le deuxième moyen simple d'annuler la minuterie OFF est d'appuyer sur le bouton

Bouton « ON/OFF », il annulera de force le réglage ON-TIMER, également éteindre l'appareil.

Fonctionnement de l'éclairage LED interne

Lorsque l'appareil est branché, appuyez sur le bouton « LIGHT » du panneau de commande.

Appuyez une fois sur le panneau pour allumer la lumière LED à l'intérieur du bac à glaçons et le symbole sur la fenêtre d'affichage LCD s'allumera également. Appuyez une fois sur ce bouton à nouveau, la lumière LED et le symbole s'éteindront en même temps.

REMARQUE : Si vous appuyez sur le bouton « LIGHT » pendant plus de 5 secondes, le l'ambiance peut être modifiée entre les degrés centigrades et Fahrenheit degré (entre et ).

CODE D'ERREUR DE PANNE D'UNITÉ

Lorsque l'appareil tombe en panne, le code d'erreur s'affiche sur le côté gauche de Fenêtre d'affichage LCD.

E1 signifie que le capteur de température ambiante ne fonctionne pas correctement.

E2 signifie que le programme de fabrication de glace est anormal, y compris trop grand glaçon, aucun glaçon ne tombe, ou ne fait pas de glaçon, etc.

REMARQUE : Pendant le processus de fabrication des glaçons, appuyez sur le bouton « ON/OFF » pendant plus de 5 secondes, l'appareil passera au processus de récolte de glace. Après le processus de récolte de glace est terminé, l'université reprendra la fabrication de glace processus.

Drainage de l'eau

Assurez-vous que le tuyau d'évacuation d'eau est correctement connecté à l'appareil retour en premier.

A. Vous pouvez évacuer l'eau du bac de stockage de glace par le drainage blanc tuyau connecté sur le port de drainage arrière. Assurez-vous de ne pas régler le blanc tuyau d'évacuation trop haut.

B. Pour l'eau dans le réservoir d'eau, vous pouvez retirer le tuyau en silicone du côté droit du réservoir d'eau indiquant « H » dans l'illustration ci-dessus pour vidanger l'eau nettoyée dans le réservoir d'eau, jusqu'à ce que le tuyau en silicone s'étende complètement, l'eau peut s'écouler vers le bac à glaçons. Ensuite, l'eau peut être évacuée

par l'orifice de vidange d'eau à l'arrière de l'unité.

Rappel : Nettoyez fréquemment le réservoir d'eau, cela peut améliorer la qualité des glaçons.

la qualité et l'unité et sa pompe de circulation d'eau peuvent fonctionner beaucoup plus longtemps.

C. Pour l'eau dans le réservoir de chargement d'eau, retirez le tuyau en silicone sur le côté droit du réservoir d'eau indiquant « H » dans l'illustration ci-dessus, puis branchez l'appareil, laissez l'appareil fonctionner en programme de fabrication de glace ou en programme d'autonettoyage,

l'eau s'écoulera dans le réservoir d'eau, à nouveau à travers le tuyau en silicone dans le bac à glaçons, l'eau peut enfin être vidangée de l'appareil par le drain d'eau port à l'arrière de l'unité.

Sons normaux

Votre nouvelle machine à glaçons peut émettre des sons qui ne vous sont pas familiers.

les nouveaux sons sont normaux. Les surfaces dures comme le sol, les murs et les armoires peut faire paraître les sons plus forts qu'ils ne le sont en réalité.

décrit les types de sons qui pourraient être nouveaux pour vous et ce qui peut être les faire. • Vous

entendrez un bruit de sifflement lorsque la vanne de commande s'ouvre pour laisser

- Les bruits de cliquetis peuvent provenir du débit du réfrigérant ou de la conduite d'eau.

Les articles stockés sur la machine à glaçons peuvent également faire du bruit.

- Le compresseur à haut rendement peut produire un bruit pulsatoire ou aigu. son.

- L'eau qui coule du réservoir d'eau vers la plaque d'évaporateur peut provoquer une bruit d'éclaboussures.

- L'eau qui coule de l'évaporateur vers le réservoir d'eau peut faire un bruit

- À la fin de chaque

cycle, vous pouvez entendre un bruit de gargouillement dû au réfrigérant circulant dans votre machine à

glaçons. • Vous pouvez entendre de l'air poussé sur le condenseur par le ventilateur du condenseur

Pendant le cycle de récolte, vous pouvez entendre le bruit des glaçons tombant dans le bac à glaçons. • Lorsque

vous démarrez la machine à glaçons pour la première fois, vous pouvez entendre de l'eau couler en continu. La machine à glaçons est programmée pour exécuter un cycle de rinçage avant commence à faire de la glace.

PRÉPARER LA MACHINE À GLACE POUR UN STOCKAGE DE LONGUE DURÉE

Si la machine à glaçons ne doit pas être utilisée pendant une longue période ou doit être déplacée un autre endroit, il faudra vider toute l'eau du

système.

1. Laissez tous les glaçons être éjectés de l'évaporateur de glace fabricant.
2. Éteignez l'appareil et débranchez le cordon d'alimentation.
3. Vidangez toute l'eau à l'intérieur de l'appareil conformément à la section « Eau
   Drainage". Lorsque toute l'eau a été évacuée, réinstallez le
   tuyau d'évacuation d'eau du réservoir d'eau.
4. Débranchez le tuyau d'évacuation d'eau de la canalisation d'évacuation principale ou du sol.
   vidanger, rebrancher le bouchon de vidange.
5. Ouvrez la porte pour permettre la circulation et éviter la moisissure et
   moisissure.
6. Laissez le cordon d'alimentation débranché jusqu'à ce que vous soyez prêt à le réutiliser.
7. Séchez l'intérieur et essuyez l'extérieur de l'appareil.
8. Placez un sac en plastique sur l'appareil pour résister à la poussière et à la saleté.

NETTOYAGE ET ENTRETIEN

AVERTISSEMENT : Avant d'effectuer toute opération de nettoyage ou d'entretien, débranchez la machine à glaçons de l'alimentation électrique principale. (EXCEPTION :

(Programme d'autonettoyage de la machine à glaçons).

N'utilisez pas d'alcool ni de vapeur pour nettoyer ou désinfecter la machine à glaçons.

peut provoquer des fissures sur les pièces en plastique.

Demandez à un technicien qualifié de vérifier et de nettoyer le condenseur au moins une fois par an, afin de permettre à l'appareil de fonctionner correctement.

Cet appareil doit être nettoyé à l'aide d'un jet d'eau.

PRUDENCE

Si la machine à glaçons n'a pas été utilisée pendant une longue période, avant la prochaine utilisation

Il doit être soigneusement nettoyé. Suivez attentivement les instructions fournies pour le nettoyage ou l'utilisation de la solution désinfectante. Ne laissez aucune solution à l'intérieur de la machine à glaçons après le nettoyage.

Un nettoyage périodique et un entretien approprié garantissent l'efficacité, des performances optimales, une hygiène optimale et une longue durée de vie. Les intervalles d'entretien indiqués sont basés sur des conditions normales. Vous souhaiterez peut-être raccourcir les intervalles si vous avez des animaux domestiques, si l'appareil est utilisé à l'extérieur ou si d'autres considérations particulières s'appliquent.

Ce qu'il ne faut pas faire Ne gardez

jamais rien dans le bac à glaçons qui ne soit pas de la glace : des objets comme les bouteilles de vin et de bière sont non seulement insalubres, mais leurs étiquettes peuvent également glisser et obstruer le tuyau d'évacuation.

Nettoyage extérieur La porte

et le meuble peuvent être nettoyés avec un détergent doux et une solution d'eau tiède, comme 28 g de liquide vaisselle mélangés à 7,5 L d'eau tiède. N'utilisez pas de nettoyants à base de solvants ou abrasifs. Utilisez une éponge douce et rincez à l'eau claire. Essuyez avec un chiffon doux et propre pour éviter les taches d'eau.

La plaque latérale en acier peut se décolorer lorsqu'elle est exposée au chlore gazeux et doit être nettoyée. Nettoyez la plaque en acier avec un détergent doux et une solution d'eau chaude et un chiffon humide. N'utilisez jamais de produits de nettoyage abrasifs.

Nettoyage intérieur du

bac à glaçons Le bac à

glaçons doit être désinfecté de temps en temps. Nettoyez le bac avant la première utilisation de la machine à glaçons et réutilisez-le après un arrêt prolongé. Il est généralement pratique de désinfecter le bac une fois le système de fabrication de glaçons nettoyé et le bac de stockage vidé.

1. Débranchez l'alimentation de l'appareil.

2. Ouvrez la porte et avec un chiffon propre, essuyez l'intérieur avec un solution désinfectante composée de 28 g d'eau de Javel ou de chlore ménager et de 7,5 L de eau chaude (95 à 115 ).

3. Rincez abondamment à l'eau claire. Les eaux usées seront évacuées à travers le tuyau d'évacuation.
4. Rebranchez l'alimentation de l'appareil.

La pelle à glace doit être lavée régulièrement. Lavez-la comme n'importe quel autre aliment récipient.

AVERTISSEMENT

N'utilisez PAS de produits de nettoyage solvants ou abrasifs à l'intérieur.

Ces nettoyants peuvent transmettre le goût aux glaçons ou les endommager. ou décolorer l'intérieur.

Nettoyage des pièces de la machine à glace

Pendant l'utilisation, nettoyez périodiquement ces systèmes principaux de votre machine à glaçons.

1. Répétez l'étape ci-dessus pour nettoyer le réservoir d'eau et les autres parties internes de l'appareil. unité.

2. En particulier, au tuyau de séparation d'eau sur l'évaporateur, lorsque le le compresseur et la pompe à eau fonctionnent normalement, mais s'il n'y a pas d'eau s'écoulant du tuyau de séparation d'eau ou l'eau qui coule est très petite, veuillez décharger ce tuyau de séparation d'eau pour le nettoyer soigneusement. Nettoyez chaque petits trous sur le tuyau de séparation d'eau affiché dans l'illustration suivante, assurez-vous que chaque trou n'est pas obstrué par quelque chose, puis réinstallez-le emplacement d'origine.

3. La durée de la période de nettoyage est liée à la qualité de votre eau. Et vidangez l'eau plus fréquemment, l'unité et sa pompe à eau peuvent fonctionner beaucoup plus long.

4. Lorsqu'il y a des glaçons à la surface de l'évaporateur, mais qu'ils ne peuvent pas tomber s'enlève facilement, n'utilisez pas de substance mécanique pour l'enlever par la force ; appuyez sur le bouton « ON/OFF » pendant plus de 5 secondes, l'appareil entrera en mode

processus de fonte de la glace, après un certain temps,

les gros glaçons tomberont, puis éteignez l'appareil et débranchez le cordon d'alimentation pour nettoyer la surface de l'évaporateur.

1. Pour le réservoir d'eau et la plaque de détection de glace pleine

Le réservoir d'eau et la plaque de détection de glace sont également très importants pour garder vos glaçons propres. Versez un mélange de nettoyant neutre et d'eau dans un jet d'eau propre, puis vaporisez sur toute la surface intérieure du réservoir et sur la plaque de détection de glace.

Essuyez ces surfaces autant que possible avec un chiffon propre. Ensuite, vaporisez les surfaces avec de l'eau propre et essuyez avec un chiffon propre et sec. Videz ensuite l'eau nettoyée du réservoir d'eau en retirant le tuyau de vidange d'eau du réservoir d'eau indiquant « H » dans l'illustration ci-dessus. Lorsque toute l'eau nettoyée a été évacuée, réinstallez le tuyau de vidange d'eau du réservoir d'eau.

Suggestion : Après avoir nettoyé les pièces intérieures et les avoir réinstallées dans leur position respective, et avoir remis la machine en marche, jetez le premier lot de glace.

Nettoyage du système d'assemblage de fabrication de glace à l'aide du nettoyant pour machine à glace Nu-Calgon Nickel Safe (il est préférable d'utiliser un approvisionnement en eau automatique) Les minéraux éliminés de l'eau pendant le cycle de congélation formeront éventuellement un dépôt calcaire dur dans le système d'eau. Un nettoyage régulier du système permet d'éliminer l'accumulation de calcaire minéral. La fréquence à laquelle vous devez nettoyer le système dépend de la dureté de votre eau. Avec une eau dure de 4 à 5 grains/litre, vous devrez peut-être nettoyer le système tous les 6 mois.

1. Éteignez la machine à glaçons. Laissez la machine à glaçons raccordée à l'alimentation en eau principale et au tuyau d'évacuation. Mais fermez le robinet d'eau de l'alimentation en eau principale.

2. Ouvrez la porte et récupérez tous les glaçons. Jetez-les ou conservez-les dans une glacière.

3. Préparation de la solution de nettoyage. Mélangez le nettoyant pour machine à glace sans danger pour le nickel Nu-Calgon avec de l'eau pour préparer la solution de nettoyage.

AVERTISSEMENT

Portez des gants en caoutchouc et des lunettes de sécurité (et/ou un écran facial) lorsque vous manipulez le nettoyant ou le désinfectant pour machine à glace.

Utilisez un récipient en plastique ou en acier inoxydable d'une capacité supérieure à 4 litres, mélangez

300 ml de nettoyant pour machine à glace Nu-Calgon Nickel Safe avec 2,8 litres d'eau tiède

eau à environ 50-60 , puis divisez-les en 2 parts égales dans 2 tasses. C'est

il est préférable de maintenir la température de chaque tasse de la solution nettoyante.

Vérifiez que le tuyau d'évacuation d'eau du réservoir d'eau a été

installé correctement dans la fente de la paroi du réservoir. Versez ensuite une tasse de

Solution de nettoyage pour machine à glaçons sans nickel dans le réservoir d'eau. Attendez environ 5 minutes.

1. Allumez la machine à glaçons, puis appuyez sur le bouton « TIMER/CLEAN »

sur le panneau de commande pendant plus de 5 secondes pour accéder au mode autonettoyant programme. Comme expliqué ci-dessus, la pompe à eau fonctionne pendant 8 minutes et s'arrête pendant 3 minutes, un cycle, encore un cycle. La durée totale est de 20 minutes pour un programme d'autonettoyage.

Pendant ce processus, le point et "Le symbole sera toujours allumé pendant cette période la fenêtre numérique indiqueront le temps restant.

1. Après 20 minutes d'un programme d'auto-nettoyage terminé, retirez le

tuyau de vidange du réservoir d'eau, vidangez la solution de nettoyage vers le bas

bac de stockage de glace. Secouez légèrement l'appareil pour évacuer tout le liquide de nettoyage

solution complètement. Ensuite, réinstallez le tuyau d'évacuation dans la fente de l'eau

réservoir.

1. Répétez les étapes 4 à 6 pour nettoyer à nouveau le système de fabrication de glace.

AVERTISSEMENT

Le nettoyant pour machine à glace contient des acides.

NE PAS utiliser ni mélanger avec d'autres produits nettoyants à base de solvant.

Utilisez des gants en caoutchouc pour protéger vos mains. Lisez attentivement les consignes de sécurité du matériel. instructions sur le contenant du nettoyant pour machine à glace.

JETER le premier lot de glace introduit après le nettoyage.

1. Ouvrez ensuite le robinet d'eau de l'alimentation en eau principale et laissez couler l'eau

dans l'appareil. Et appuyez sur le bouton « TIMER/CLEAN » sur le panneau de commande pour plus plus de 5 secondes pour accéder au programme d'auto-nettoyage. Comme ci-dessus

explication, la pompe à eau fonctionne pendant 8 minutes et s'arrête pendant 3 minutes, un cycle, encore un cycle. La durée totale est de 20 minutes pour un

«

”

programme d'auto-nettoyage. Pendant ce processus, le sera toujours ≥ 2 symbole volonté allumé pendant cette période et la fenêtre numérique indiquera la gauche

temps. Grâce à ce processus, il rincera le tuyau de séparation d'eau, l'évaporateur, la pompe à eau, le tuyau en silicone et le réservoir d'eau, etc.

1. Une fois le programme d'auto-nettoyage terminé, retirez le tuyau de vidange de

le réservoir d'eau, vidangez la solution de nettoyage vers le stockage de glace inférieur

Poubelle, secouez également légèrement l'appareil pour évacuer complètement toute l'eau.

Réinstallez ensuite fermement le tuyau de vidange dans la fente du réservoir d'eau.

1. Répétez les étapes 8 à 9 2 fois.

2. Suivez le programme ci-dessus pour nettoyer le bac à glaçons.

3. Une fois ce programme de nettoyage spécial terminé, vous pouvez revenir au programme normal.

mode de fabrication de glace. Et je suggère de jeter le premier lot de glaçons.

Suggestion de nettoyage

La pelle à glace, la porte et le tuyau de séparation d'eau doivent être nettoyés par

vous-même chaque jour. À la fin de chaque journée, rincez la pelle à glace et essuyez les deux côtés de la porte avec un chiffon propre.

2) NETTOYAGE SEMESTRIEL La pelle

à glace, le bac à glace, le réservoir d'eau, la plaque de détection de glace pleine et la surface de l'évaporateur doivent être nettoyés par vous-même deux fois par mois conformément au programme de nettoyage intérieur.

3) NETTOYAGE SEMESTRIEL Tous

les composants et surfaces exposés à l'eau ou aux glaçons, comme le bac à glaçons, le réservoir d'eau, la porte, l'évaporateur, la pompe à eau, le tube en silicone, le tuyau de séparation d'eau, etc. doivent être nettoyés à l'aide du nettoyant pour machine à glace Nu-Calgon Nickel Safe tous les 6 mois. Ils doivent être nettoyés par le technicien conformément au programme de nettoyage du système de fabrication de glace.

SCHÉMA DE CÂBLAGE

SCHÉMA ÉLECTRIQUE Départ relais N L G Pouvoir Fournir AC-N AC-L COMP MW M Ohn~ Surcharge Protecteur SOUPAPE POMPE M~ Pompe à eau à courant alternatif Solénoïde Vale pour Récolte de glace Vanne d'entrée d'eau CC PCB de contrôle principal T1 FAN- MCU -JSF+ RT EAU NIVEAU D'EAU INTERRUPTEUR DE DÉTECTION T1 CAPTEUR POUR TEMPÉRATURE AMBIANTE CAPTEUR DE GLACE DÉTECTION COMPLÈTE 6C

DÉPANNAGE NORMAL

Problème	Cause possible	Solution
L'ensemble « ”le symbole est toujours sur.	Pas d'eau dans l'unité	Lorsque l'eau automatiquemanière d'approvisionnement, peut-être la principalela pression de l'eau est trop faible oule tuyau d'alimentation en eau estbloqué. Vérifiez-les etaugmenter la pression de l'eauet nettoyer l'approvisionnementtuyau.Lorsque vous utilisez de l'eau manuellemanière d'approvisionnement, peut-être qu'il y apas d'eau dans le réservoir de chargement d'eau,remplir l'eau dans l'eauréservoir de charge à l'eau MAXniveau.
	Boule flottante dele niveau d'eaucommutateur de détectionest bloqué, impossibleêtre élevé	Nettoyez le réservoir d'eau et leInterrupteur de détection de niveau d'eau.
	L'eau s'écouledu côté dele réservoir d'eau	Placez l'unité sur le niveauposition, pas sur la pente.
	L'eau s'écoulede l'eautuyau de drainage dele réservoir d'eau.	Retirez le tuyau et installez-leretour à la fente du côté droit de laréservoir d'eau correctement.
L'unité entre dans le processus de fabrication de glace, mais aucune eau ne coule dans l'appareil, et le entier « ” le symbole est allumé.	Pas d'eau dans le réservoir de chargement d'eau, ou problème d'alimentation en eau, ou le tuyau en silicone du réservoir d'eau ne fonctionne pas sur le bon position.	Lorsque l'eau automatiqueIl se peut que la pression d'eau principale soit trop faible ou que le tuyau d'alimentation en eau soit bouché. Vérifiez-les et augmenter la pression de l'eau et nettoyer le tuyau d'alimentation.Lorsque vous utilisez le mode d'alimentation en eau manuel, il se peut qu'il n'y ait pas d'eau dans le réservoir de chargement d'eau. Remplissez l'eau dans le réservoir d'eau MAX.Le tuyau en silicone du réservoir d'eau doit être serré dans la fente du côté du réservoir d'eau.
La pompe à eau fonctionne, mais aucun débit d'eau hors de l'eau tuyau de séparation	Les petits trous sur l'eau le tuyau de séparation est bloqué.	Nettoyez ces petits trous.
La pompe de circulation d'eau ne fonctionne pas	Une substance spéciale dans bloc réservoir d'eau la lame de la pompe.	Nettoyer le réservoir d'eau et la pompe à eau
La transparence du glaçon est pas très bon	La qualité de l'eau est mauvaise	Utilisez le filtre à eau ou l'eau purificateur pour adoucir ou filtrer l'eau.
La forme du glaçon est irrégulière	La qualité de l'eau n'est pas bonne ou le réservoir d'eau est très saleLes petits trous sur le tuyau de séparation d'eau, il y a un blocage	Nettoyez le réservoir d'eau et changer avec de l'eau nouvelle.Nettoyer le tuyau de séparation d'eau, assurez-vous que les neuf trous sont débouché
Le glaçon est très fin	Ambiantla température est trop élevée	Déplacez l'unité vers le bas espace de température, ou allonger le temps de chaque cycle de fabrication de glace.
	Circulation d'air autour de l'unitéce n'est pas bien	Assurez-vous qu'il y a plus de Espace de 20 cm entre l'arrière et l'avant de l'unité et l'obstacle
Le glaçon est trop épais	Ambiantla température est trop basse	Réduisez le temps de chaque glace cycle de fabrication.
« PLEIN DE GLACE »le symbole est allumé	Le bac à glaçons est plein de glaçon.	Sortez des glaçons
Le cycle de fabrication de glace est normal, mais il n'y a pas de glaçon produit	La température ambiante ou de l'eau dans l'eau le réservoir est trop haut	Déplacez-vous vers un endroit dont la température est inférieure à 90 degrés Fahrenheit, centigrades et passez à l'eau à basse température
	Fuite de réfrigérant, code d'erreur E2afficher	Besoin d'un technicien maintenir
	Le tube du système de refroidissement est bouché	Besoin d'un technicien maintenir

INDICATEUR D'ERREUR a)

Panne du capteur de température ambiante ---- Affichage E1 dans la fenêtre numérique.

b) La machine ne fait pas de glace ou il y a une fuite de gaz ----Affichage E2 dans la fenêtre numérique
c) Coupure de l'interrupteur de commande magnétique ---- Le voyant « Full » s'allume lorsque l'appareil est branché ou simplement allumé. Et il supprime l'affichage de panne si cet interrupteur est en court-circuit.
d) Pendant le processus de fabrication de glace, appuyez sur le bouton « ON/OFF » pendant plus de secondes, l'appareil commence à entrer dans le programme de récolte de glace. Et après le programme de récolte de glace, il continue à entrer dans le processus de fabrication de glace.

VEVOR®

TOUGH TOOLS, HALF PRICE

Assistance technique et certificat de garantie

électronique www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
