BEDIENUNGSANLEITUNG HZB-45 Vevor

Technischer Support und E-Garantie-Zertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

EISMASCHINE

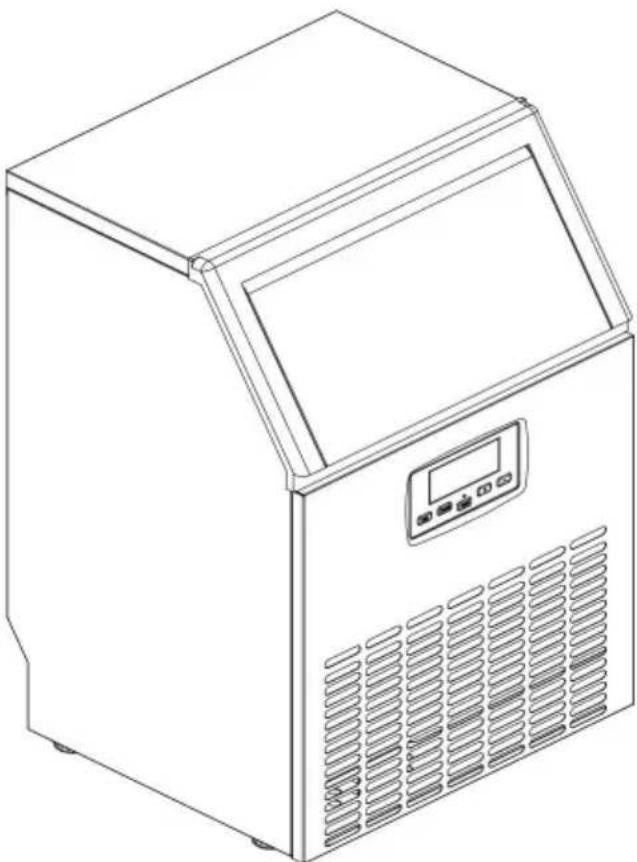

MODELL:HZB-45

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

WICHTIGE SICHERHEIT----3

SPEZIFIKATION----7

Allgemeine Informationen----9

Betriebsanleitung und Wartung----16

ELEKTRISCHE ANFORDERUNGEN UND ANSCHLÜSSE----18

BETRIEB IHRES GERÄTS----21

BEDIENUNG DER EISHERSTELLUNGSVORGANG----23

VORBEREITUNG DES EISBEREITERS FÜR DIE LANGE LAGERUNG----31

REINIGUNG UND WARTUNG 32

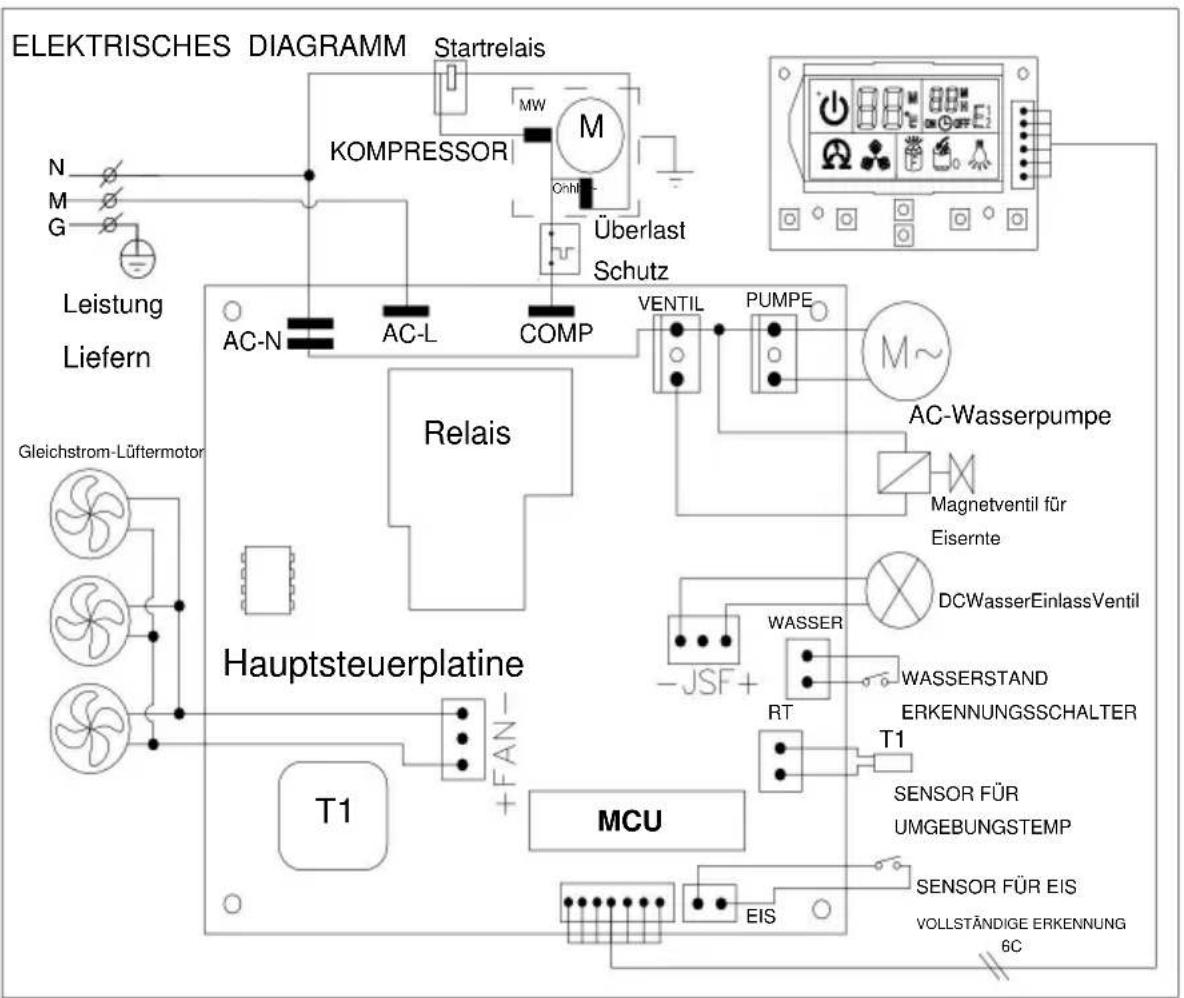

SCHALTPLAN----41

NORMALE FEHLERSUCHE----42

WICHTIGE SICHERHEIT

Beim Gebrauch von Elektrogeräten sind grundlegende Sicherheitsvorkehrungen zu treffen befolgt werden, um das Risiko von Feuer, Stromschlag und Verletzungen zu verringern Personen oder Eigentum. Lesen Sie alle Anweisungen, bevor Sie ein

Gerät.

Benutzen Sie das Gerät ausschließlich für den vorgesehenen Zweck, wie in dieser Benutzerhandbuch.

Dieser Eisbereiter muss ordnungsgemäß gemäß den Installationsanweisungen, bevor Sie es verwenden.

Dieses Gerät muss so aufgestellt werden, dass der Stecker zugänglich ist. Verlegen Sie das Kabel nicht über Teppichen oder anderen Wärmeisolatoren. Decken Sie das Kabel nicht ab. Bewahren Sie das Kabel von befahrenen Bereichen fernhalten und nicht in Wasser tauchen. Kein anderes Gerät müssen an die gleiche Steckdose angeschlossen werden und der Stecker muss fest eingesteckt sein. in die Aufnahme eingesteckt.

Wir empfehlen nicht die Verwendung eines Verlängerungskabels, da es überhitzen kann und Es besteht Brandgefahr.

Bei Maschinen, die in die USA exportiert werden, wenn Verlängerungskabel

Verwenden Sie bei Bedarf Verlängerungskabel mit einer Mindestgröße von 14AWG und eine Nennleistung von nicht weniger als 1875 Watt.

Wenn bei Maschinen, die nach Europa exportiert werden, Verlängerungskabel erforderlich sind,

Verwenden Sie ein Verlängerungskabel mit einem Mindestquerschnitt von 1,5 mm2 und einer Nennleistung Spannung von mindestens 16 A/250 V\~.

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder

von seinem Kundendienstvertreter oder einer ähnlich qualifizierten Person ersetzt werden, um Gefährdungen zu vermeiden.

Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät für eine

dauerhaft einsetzbar, wobei die Stromzufuhr über den Netzstecker erfolgt.

Vor dem Reinigen oder Reinigen den Netzstecker ziehen bzw.

Wartung des Geräts. HINWEIS: Wenn dieses Produkt aus irgendeinem Grund

Service, empfehlen wir dringend, den Service von einem zertifizierten Techniker durchführen zu lassen. Service.

Ziehen Sie niemals am Netzkabel, um das Gerät vom Stromnetz zu trennen. Fassen Sie immer den Stecker auf fest und ziehen Sie es gerade aus der Steckdose.

Benutzen Sie das Gerät nicht im Freien. Schützen Sie das Gerät vor direkter Sonneneinstrahlung und Stellen Sie sicher, dass zwischen der Rückseite Ihres

Gerät und Wand und halten Sie die Vorderseite frei. Halten Sie die Belüftungsöffnung im Gerätegehäuse oder in der Einbaukonstruktion, frei von Hindernissen.

Kippen Sie das Gerät nicht um, da dies zu ungewöhnlichen Geräuschen führt und das Eiswürfelgröße abnormal. Und im Ernst, es kann zu Wasserlecks führen das Gerät.

Wenn das Gerät im Winter von außen hereingebracht wird, warten Sie einige Stunden auf Zimmertemperatur erwärmen, bevor Sie es einstecken.

Verwenden Sie zur Herstellung der Eiswürfel keine andere Flüssigkeit als Wasser.

Reinigen Sie Ihren Eisbereiter nicht mit brennbaren Flüssigkeiten. Die Dämpfe können eine Brand- oder Explosionsgefahr.

WARNUNG: Dieses Gerät muss geerdet werden. Verwenden Sie die richtige Stromversorgung Quelle gemäß Typenschild. • WARNUNG: Halten

Sie Lüftungsöffnungen im Gerätegehäuse oder in die eingebaute Struktur, frei von Hindernissen.

WARNUNG: Beschädigen Sie den Kältemittelkreislauf nicht.

WARNUNG: Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen, es sei denn, sie werden beaufsichtigt oder Einweisung in die Benutzung des Gerätes durch eine für die Benutzung verantwortliche Person Ihre Sicherheit.

- WARNUNG: Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht spielen mit dem Gerät.

WARNUNG: Dieses Gerät muss geerdet sein. Und verwenden Sie die 110-120V/60Hz geerdete Stromversorgung. •

WARNUNG: Lagern Sie keine explosiven Stoffe wie Aerosoldosen mit ein brennbares Treibmittel in diesem Gerät. • GEFAHR

- Brand- oder Explosionsgefahr. Brennbares Kühlmittel verwendet.

Verwenden Sie keine mechanischen Geräte zum Abtauen des Eisbereiters. Nicht durchstechen Kältemittelschläuche.

GEFAHR – Brand- oder Explosionsgefahr. Entflammbar

Kältemittel verwendet. Darf nur von geschultem Servicepersonal repariert werden.

Kühlmittelschläuche nicht durchstechen.

ACHTUNG – Brand- oder Explosionsgefahr. Es wurde entflammbares Kühlmittel verwendet.

Lesen Sie das Reparaturhandbuch/Benutzerhandbuch, bevor Sie versuchen, das

Warten Sie dieses Produkt. Alle Sicherheitsvorkehrungen müssen befolgt werden.

ACHTUNG – Brand- oder Explosionsgefahr. Entsorgen Sie Eigentum in

In Übereinstimmung mit bundesstaatlichen oder örtlichen Vorschriften. Entzündbares Kältemittel Gebraucht.

- ACHTUNG - Brand- oder Explosionsgefahr durch austretendes Kältemittel

Schläuche; Befolgen Sie die Handhabungsanweisungen sorgfältig. Brennbares Kühlmittel

Gebraucht. • Der Eisbereiter sollte in Übereinstimmung mit dem Sicherheitsstandard installiert werden für Kühlsysteme, ASHRAE15. Der Eisbereiter darf nicht installiert werden in Fluren oder Gängen öffentlicher Gebäude. • Wenn das

Gerät ein Problem hat, das gewartet werden muss, muss es durch ein gleichwertiges ersetzt werden Komponenten und dass die Wartung durch einen vom Hersteller autorisierten Service durchgeführt werden muss Personal, um das Risiko einer möglichen Entzündung durch falsche

Teile oder unsachgemäße Wartung.

- WARNUNG: Halten Sie Lüftungsöffnungen im Gerätegehäuse oder in die eingebaute Struktur, frei von Hindernissen.

WARNUNG: Dieses Gerät ist für den Einsatz im Haushalt und ähnliche Anwendungen wie

Z. B. Personalküchenbereiche in Geschäften, Büros und anderen Arbeitsumgebungen;

Z. B. Bauernhöfe und von Kunden in Hotels, Motels und anderen Wohntypen

Umgebungen;

Z. B. Bed & Breakfast-Umgebungen;

Z. B. Catering und ähnliche Anwendungen außerhalb des Einzelhandels.

WICHTIG (Export in die USA):

Die Adern dieses Netzkabels sind entsprechend der folgenden Farben gefärbt Code:

Grün oder Grün mit einem gelben Streifen:

Erdung

Weiß:

Neutral

Schwarz:

Live

Um eine Gefährdung durch Instabilität des Geräts zu vermeiden, muss es an einer ebene oder flache Oberfläche.

WICHTIG (Export nach Europa):

Die Adern dieses Netzkabels sind entsprechend der folgenden Farben gefärbt Code:

Grün und Gelb:

Erde

Blau:

Neutral

LiveBraun:

Da die Farbe der Drähte im Netzkabel des Geräts möglicherweise nicht

Wenn die Farbe der Anschlussklemme in Ihrem Stecker mit der Markierung übereinstimmt, gehen Sie wie folgt vor:

Der grün-gelbe Draht muss mit dem

Anschlussklemme im Stecker, die mit dem Buchstaben E, G oder dem Symbol gekennzeichnet ist

oder grün oder grün-gelb gefärbt.

Der blaue Draht muss an die Klemme angeschlossen werden, die mit dem Buchstaben N gekennzeichnet. Der braune Draht muss an die mit dem Buchstaben L gekennzeichnete Klemme angeschlossen.

Spezifikationen

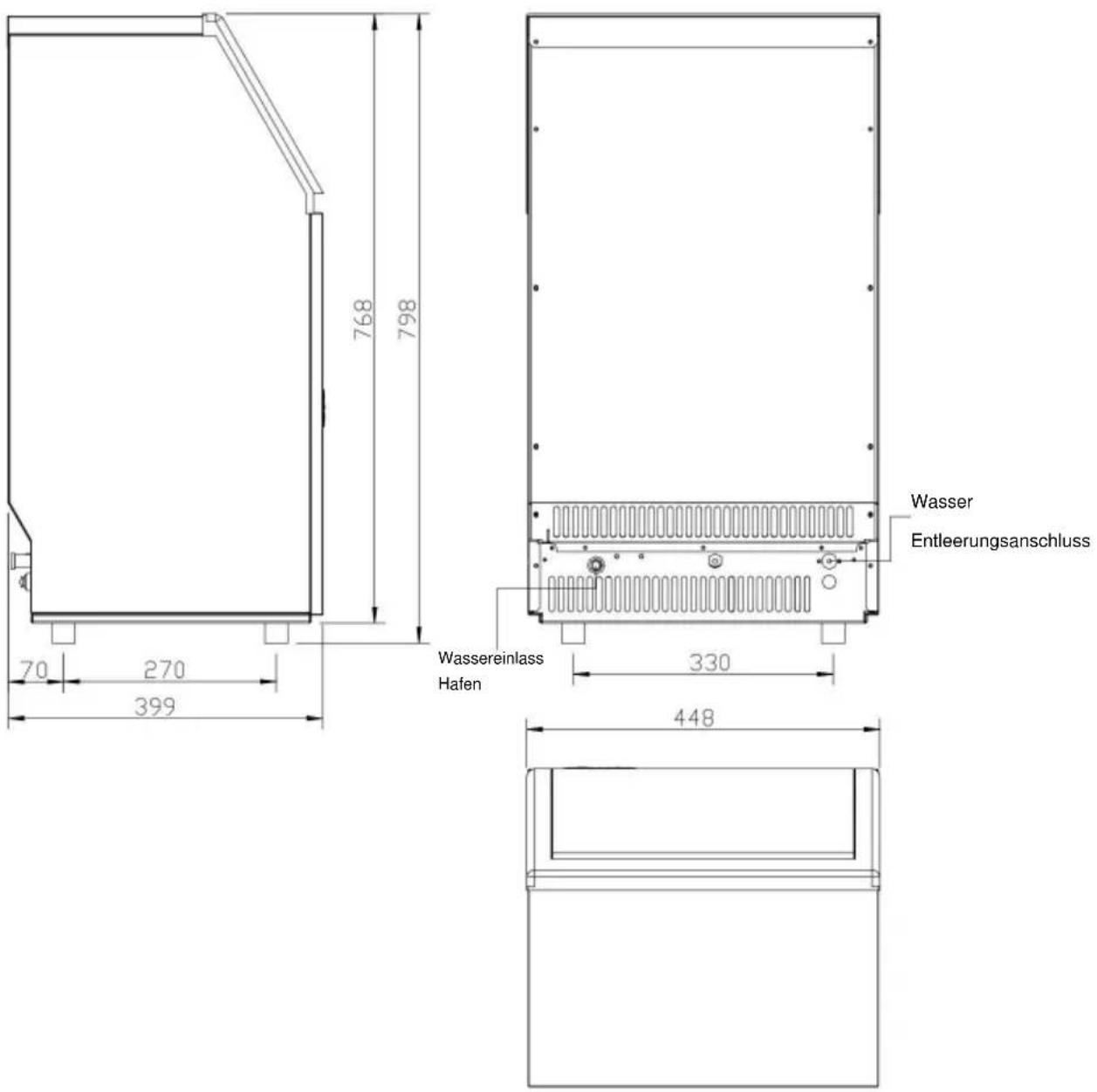

1) ABMESSUNGEN/ANSCHLÜSSE

2) Bewertung

MODELL	HZB-45
Versorgungsspannung	Siehe Typenschild
ANSPRUCHSKLASSE	10-40ÿ
ELEKTRISCHER SCHUTZKLASSE	SPEZIFIKATIONENI
Leistung der Eisherstellung (Ampere)	2,2 Ampere
EISERNTE-LEISTUNG (Ampere)	2,5 Ampere
EISHERSTELLUNGSKAPAZITÄT(KG/24 Std.)	45kg/24 Stunden *
KÄLTEMITTELFÜLLUNG	R290 1,86 Unzen / 95 g
NETTOGEWICHT (lbs)	59 Pfund
Blase	C5H10
GERÄTEABMESSUNGEN (BXTXH)(mm)	448 x 400 x 798
WASSERVERBRAUCH (L/24H)	50 Liter
MAXIMALE EISSPEICHERUNGKAPAZITÄT (lbs/kg)	33 Pfund/15 kg
ZUBEHÖR	SCHAUFEL, INSTALLATIONSKITS
LAUFBEDINGUNGEN	RAUMTEMPERATUR 50-110Fahrenheit/10-38ÿWASSERVERSORGUNGSTEMPERATUR 41-95Fahrenheit/5-35ÿWASSERVERSORGUNGSDRUCK0,04-0,6 MPa

HINWEIS *: GETESTET BEI 70 Fahrenheit RAUMTEMPERATUR UND 50

Fahrenheit WATER TEMPERATURE.

ALLGEMEINE INFORMATIONEN

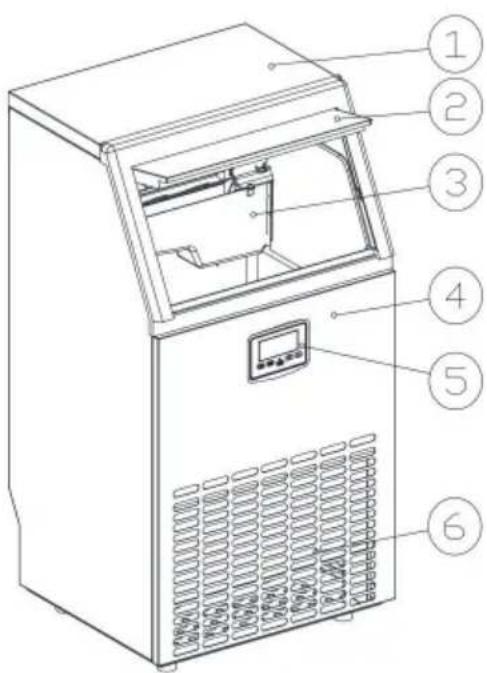

1) Aufbau der Haupteinheit

1. Obere

Abdeckung 2. Tür zur

Eisentnahme 3. Eisherstellung und Wassertank-Baugruppe: Einschließlich Eisherstellungsverdampfer, Wassertank, Wasserpumpe und einigen Erkennungsteilen

4. Frontplatte 5.

Bedienfeld 6. Luftauslass:

Die Luft muss ungehindert zirkulieren können, während das Gerät läuft, wird heiße Luft ausgeblasen.

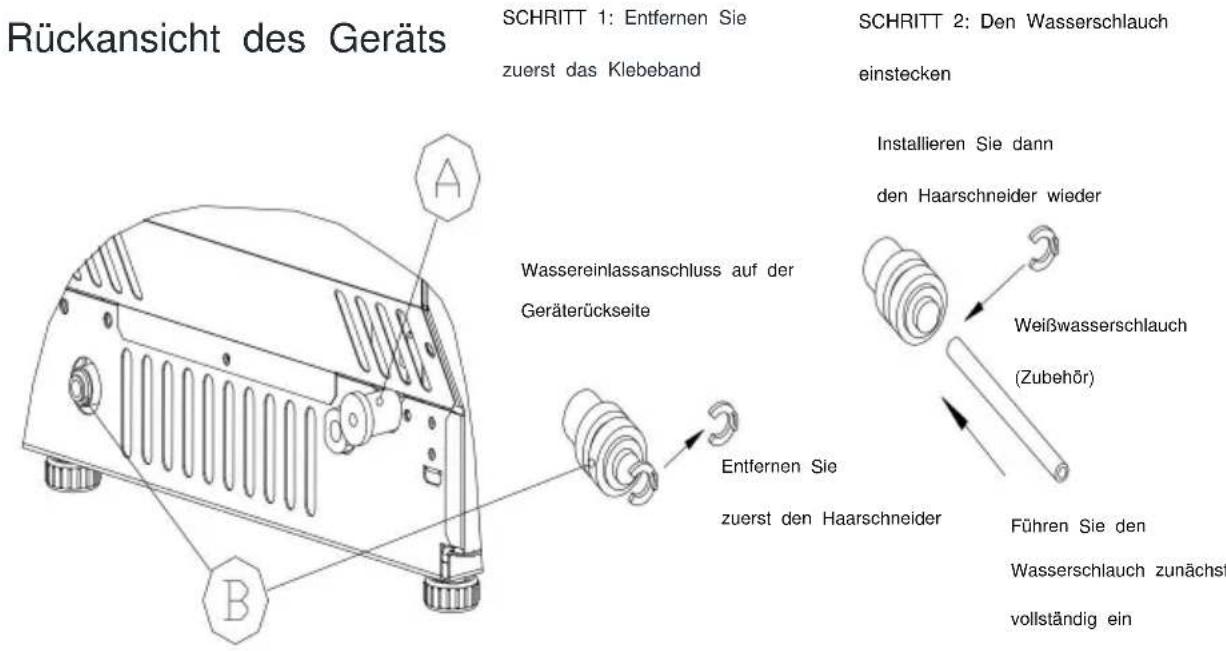

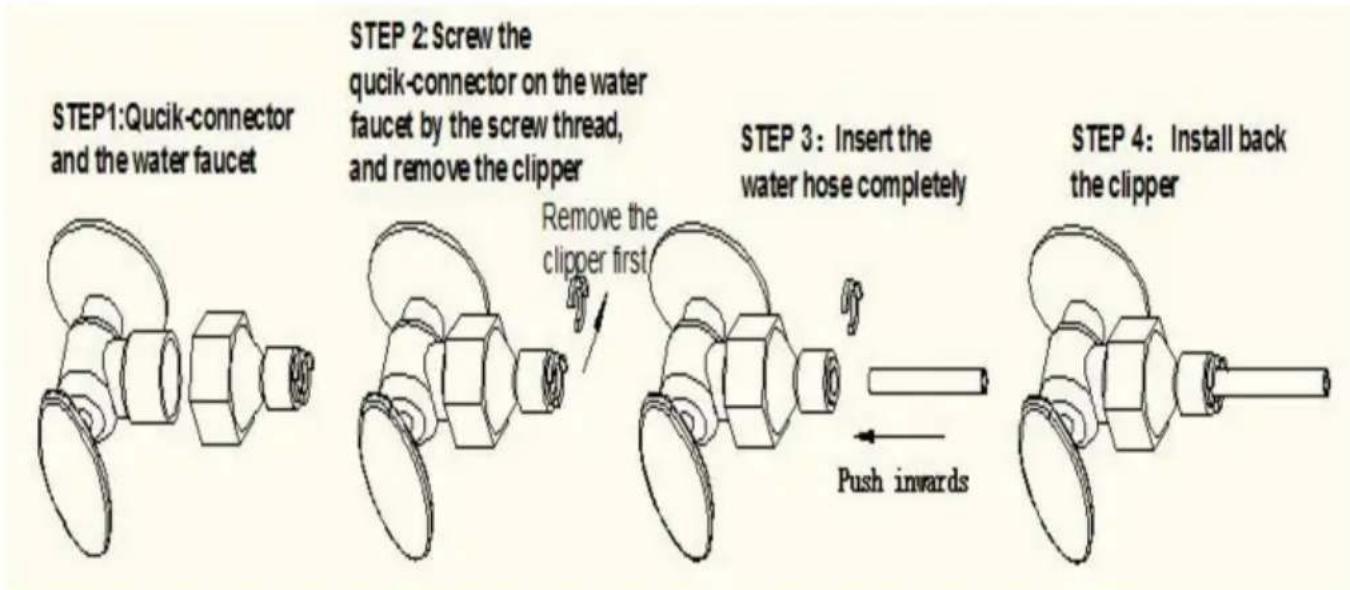

7. Wassereinlassanschluss für die Wasserversorgung: Zum Anschließen der Wasserversorgungsleitung.

8. Wasserablassöffnung: Normalerweise mit einer Kappe verschlossen. Wenn das Wasser abgelassen werden muss, entfernen Sie die Kappe. Und schließen Sie das Abflussrohr an.

Zubehör: 2 Meter lang und Wasserablaufrohr, Wasser Schnellverbinder von

der Wasserhahn, 6,35mm Durchmesser und weiße Farbe Wasserversorgungsrohr (3 Meter lang)

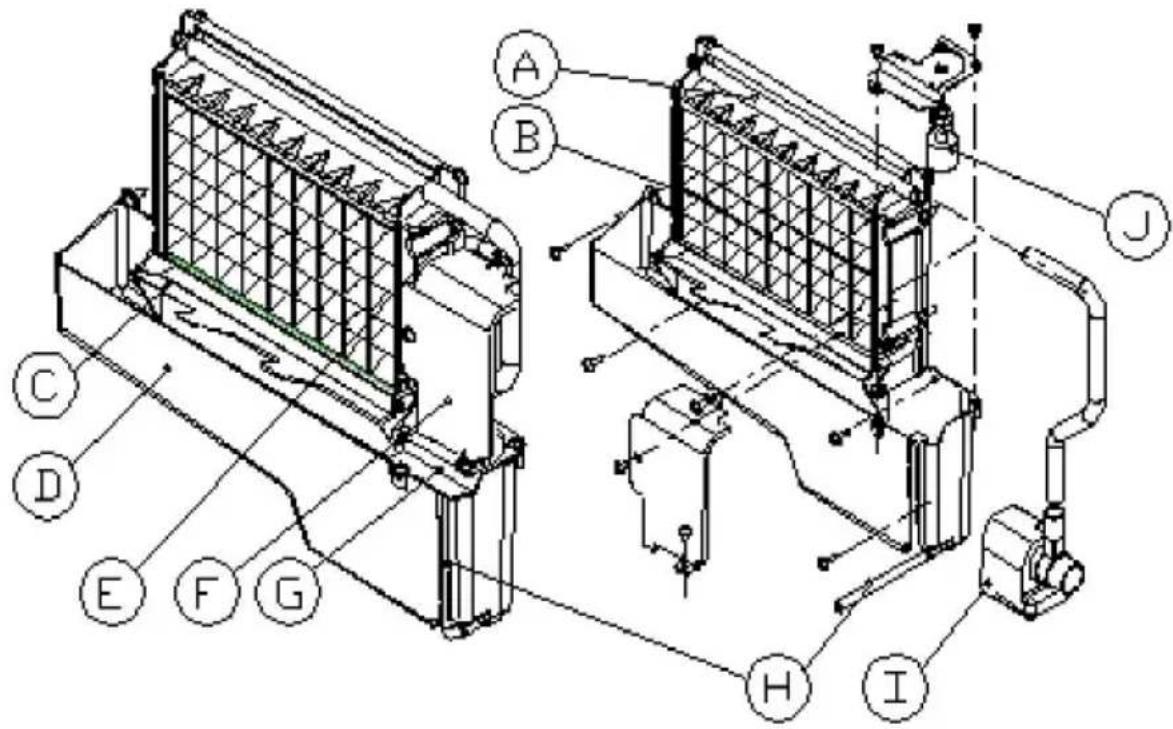

2) Eisherstellung und ihre Wassertankteile

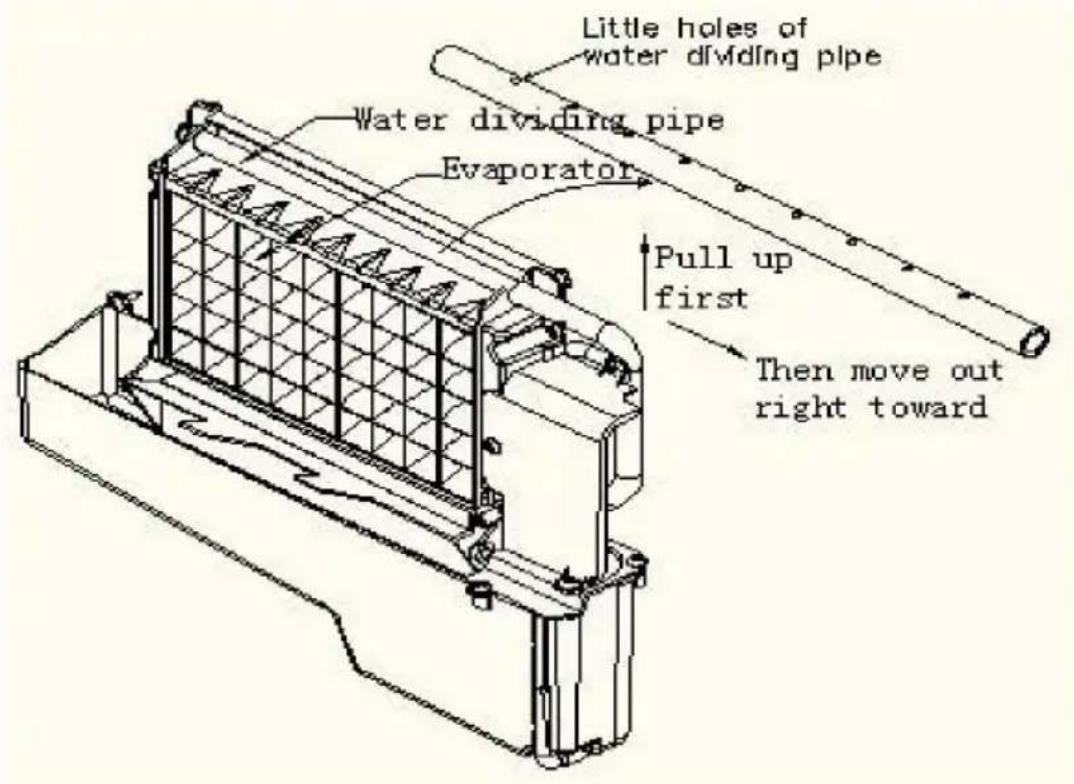

A. Wassertrennrohr: mit neun kleinen Löchern, aus denen Wasser herausfließt kleine Löcher. Und wenn kein Wasser herausfließt, kann es zerlegt und gereinigt werden.

B.Verdampfer (Eisherstellungsmodul)

C. Eis-Voll-Erkennungskarte: Wird verwendet, um zu erkennen, ob der Innenschrank voller Eis ist oder nicht, und um zu überprüfen, ob der Eiserntevorgang abgeschlossen ist oder nicht.

D.Wassertank.

E. Wasserversorgungsrohr.

Abdeckplatte auf der rechten Seite des Verdampfers.

Installationsplatte für Wasserstandsschalter.

Wasserablaufrohr des Wassertanks: Bei der Eisherstellung sollte dieses Rohr in den Schlitz der Wassertankwand geklemmt; Und beim Ablassen dieses Rohrsollte herausgezogen werden.

I.Wasserpumpe.

J. Wasserstandserkennungsschalter.

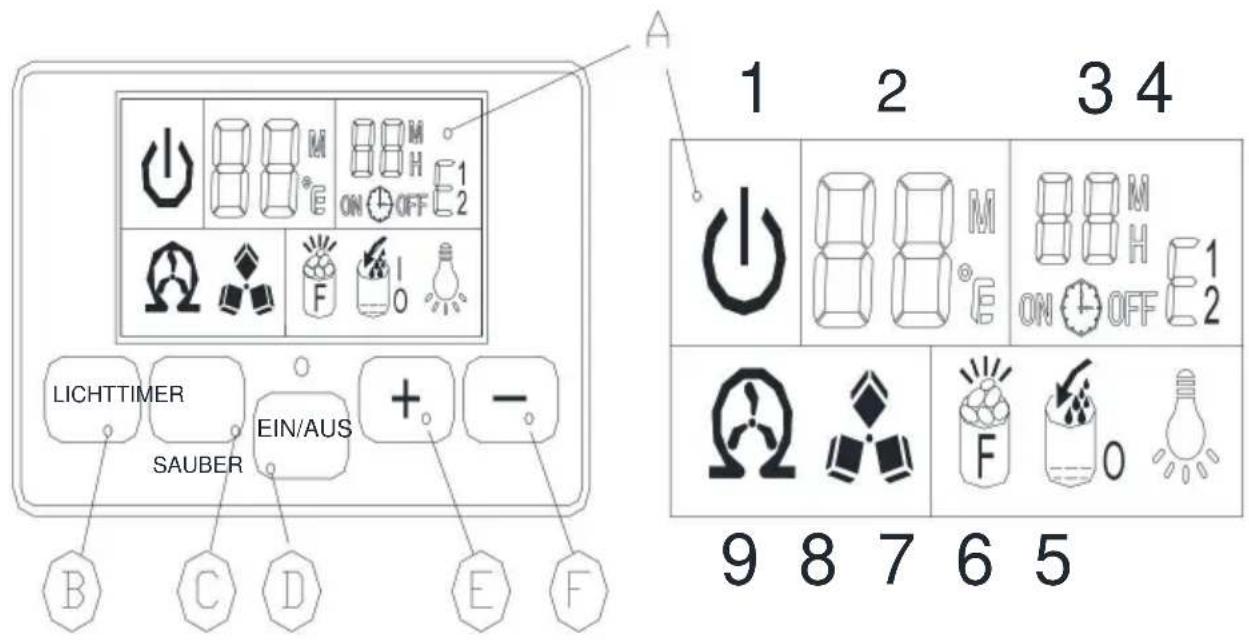

3) Bedienfeld

A 1 2 3 4 LICHTTIMER SAUBER EIN/AUS + - B C D E F 9 8 7 6 5

A.LCD-Anzeige: 1. Symbol für EIN-

oder AUS-Zustand des Geräts: Wenn das Gerät ausgeschaltet ist (Standby-Modus), blinkt dieses Symbol, und wenn das Gerät in Betrieb ist, leuchtet das Symbol durchgehend; 2. Anzeige für Umgebungstemperatur und Countdown-Zeit für die

Eisherstellung; 3. Anzeige für Eisherstellungseinstellung und Timereinstellung; 4. Fehlercode: E1

bedeutet, dass der Umgebungstemperatursensor defekt ist, E2 bedeutet,

dass der Eisherstellungsprozess nicht normal ist; 5. Lichtsymbol: Wenn dieses Symbol angezeigt wird, leuchtet

die LED-Leuchte im Gehäuse; 6. Symbol für fließendes und fehlendes

Wasser: Wenn der Pfeil dieses Symbols blinkt, bedeutet dies, dass Wasser von der Hauptwasserversorgung fließt; Und wenn das ganze

Symbol durchgehend leuchtet, bedeutet dies, dass kein Wasser von der Hauptwasserversorgung kommt;

1. Anzeige „Eis voll“: Wenn das Eislagergehäuse mit Eiswürfeln gefüllt ist, wird die Anzeige „Eis voll“ angezeigt.

Das Symbol wird angezeigt und das Gerät stoppt den Eisherstellungsprozess.

1. Anzeige für Eisherstellung und -ernte: Wenn das Eiswürfelsymbol rotiert, bedeutet dies, dass das Gerät Eis herstellt. Wenn das Symbol blinkt, bedeutet dies, dass das Gerät

Einheit befindet sich während des Eisgewinnungsprozesses;

1. Selbstreinigendes Display;

B. Taste „LED-Licht“:

So schalten Sie das interne LED-Licht ein oder aus:

Hinweis: Halten Sie diese Taste länger als 5 Sekunden gedrückt, um zu ändern die Umgebungstemperatureinheit zwischen Grad Fahrenheit und Grad Celsius Grad.

C. „Timer/Reinigen“-Taste:

Drücken Sie diese Taste einmal schnell, um das Timer-Einstellungsprogramm aufzurufen. Und Drücken Sie diese Taste länger als 5 Sekunden, um das Gerät in den Selbstreinigungsprogramm.

D. „ON/OFF“-Taste:

Wenn das Gerät ausgeschaltet ist, drücken Sie diese Taste, um das Gerät einzuschalten. automatisches Reinigungsprogramm oder normaler Eisherstellungsmodus, drücken Sie diese Taste , um das Gerät sofort auszuschalten. Und auch wenn das Gerät mit einem Timer eingestellt ist, drücken Sie Mit dieser Taste können Sie die Timer-Einstellung abbrechen.

Wenn das Gerät Eiswürfel herstellt, drücken Sie diese Taste länger als 5 Sekunden wechselt das Gerät zwangsweise zum Eisgewinnungsprozess.

E/F.“+”-”Taste:

Mit dieser Option können Sie die Dauer der Eisherstellung einstellen. Die Standardeinstellung Die Standardeinstellung ist Null, d. h. mit jedem Drücken der Taste „+“ oder „-“ wird 1 Minute hinzugefügt oder verringert. Auch zum Anpassen der Verzögerungszeit des Timers ist die Standardeinstellung Null, d. h. mit jedem Drücken der Taste „+“ oder „-“ wird 1 Stunde hinzugefügt oder verringert.

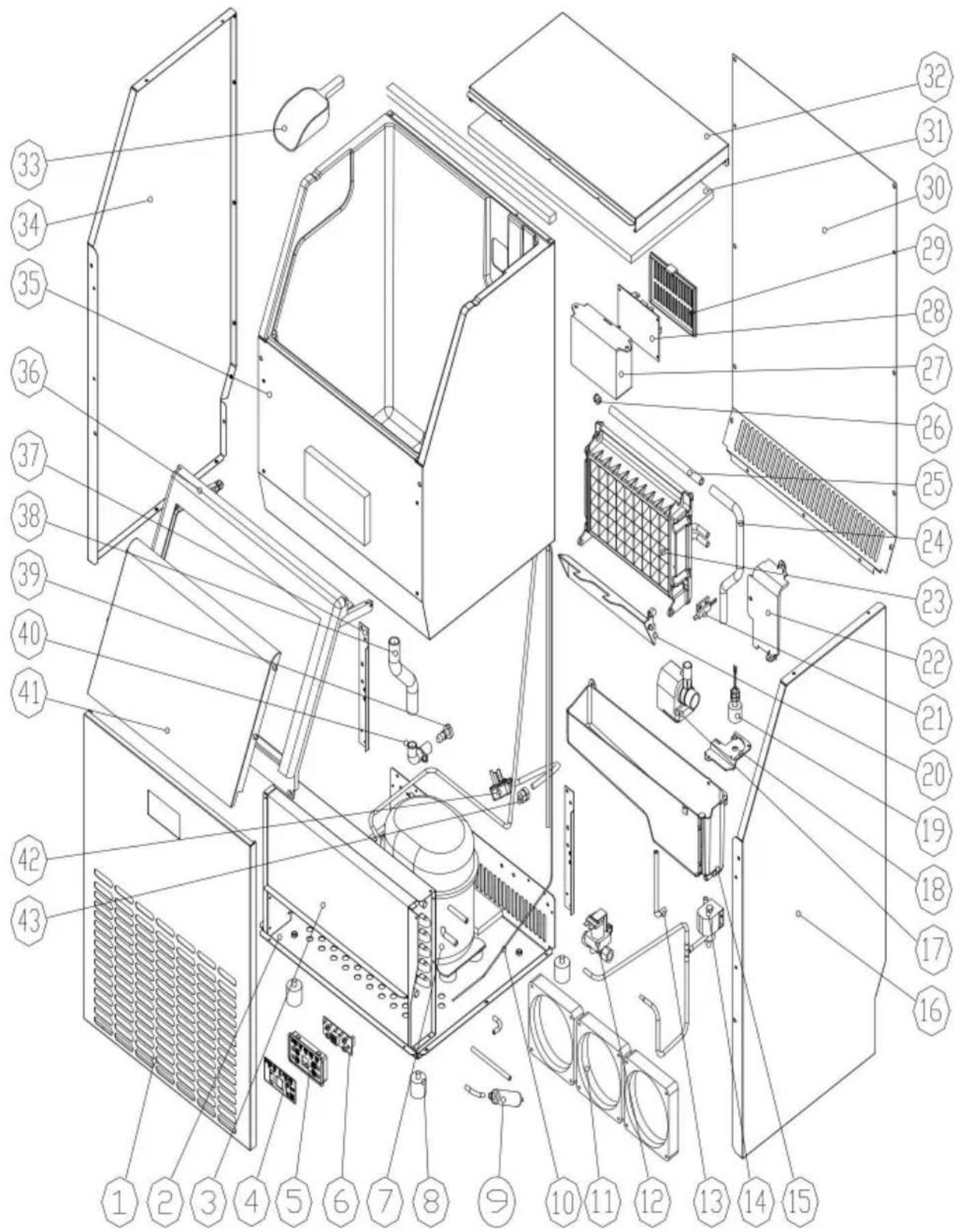

4) EXPLOSIVE ZEICHNUNGEN

NEIN	Teilename	Material	Stk.
1	Vorderseite	Edelstahl	1
2	Bodenplatte	Verzinkte Stahlplatte	1
3	Kondensator	Kupferrohr und Aluminium ENDE	1
4	Bedienfeldpapier	HAUSTIER	1
5	Bedienfeld-PCB-Box	ABS	1
6	Bedienfeld-Leiterplatte	Elektrik und Elektronik Teile	1
7	Kompressor	R290	1
8	Verstellbarer Fuß	ABS und Bolzen	4
9	Trockenfilter	Kupfer	1
10	Kapillar	Kupfer	1
11	Gleichstromlüfter	DC12V, Elektrische Teile	3
12	Wassereinlassventil	DC12V Elektrische Teile	1
13	Wasserablaufrohr von der Wassertank	Silikonrohr	1
14	Eisgewinnung Elektromagnetisches Ventil	Elektrische Teile	1
15	Wassertank	ABS	1
16	Rechte Seitenplatte	430 Edelstahl	1
17	Wasserumwälzpumpe	Elektrische Teile	1
18	Deckel des Wassertanks	ABS	1
19	Wasserstandserkennung schalten	DC5V, Elektrische Teile	1
20	Platte zur Erkennung von Eisvollstand	ABS	1
21	Magnetischer Steuerschalter	DC5V, Elektrische Teile	4
22	Abdeckplatte rechtsSeite des Verdampfers	ABS	1
23	Verdampfer und sein Rahmen	Mit Nickel beschichteteKupferlegierung und ABS-Rahmen	1
24	Wasserversorgungsrohr	Silikonrohr	1
25	Wassertrennrohr, mit neun Löcher	ABS	1
26	Kappe der WassertrennungRohr	Silikon	1
27	Elektrische Leiterplattenbox	ABS, feuerhemmend	1
28	Hauptsteuerplatine	Leiterplatte, Elektrische Teile	1
29	Abdeckung der HauptsteuerungLeiterplatte	ABS, feuerhemmend	1
30	Hintere Platte	Verzinkter Stahl	1
31	Isolierschwamm derobere Abdeckung	AN	1
32	Obere Abdeckung	Edelstahl	1
33	Eisschaufel	ABS	1
34	Linke Seitenplatte	430 Edelstahl (Option)	1
35	Ausschäumen des Innengehäuses &Eisbehälter	HIPS und CyclopentanSchaumbildung	1
36	Türrahmen	ABS	1
37	Rückenstärkeplatte	Verzinkter Stahl	1
38	Wasserablaufrohr desInnenschrank	Silikonrohr	1
39	Wasserablaufkappe	Gummi	1
40	Wasserablassanschluss	ABS	1
41	Tür zur Eisentnahme	ABS	1
42	Netzkabel	Elektrische Teile	1
43 Abschneider des Netzkabels		PP, feuerhemmend	1
44	Verdrahtung	Elektrische Teile	1

BETRIEBSVERFAHREN UND WARTUNG

AUSPACKEN IHRER EISMASCHINE

1. Entfernen Sie die äußere und innere Verpackung. Überprüfen Sie, ob alle Zubehörteile, inklusive Bedienungsanleitung, Eisschaufel, weißem Wasserzulaufrohr, 4 Wege zu 2 Wasser-Schnellanschluss und Wasserablaufrohr usw. befinden sich im Inneren oder nicht. Sollten Teile fehlen, kontaktieren Sie bitte unseren Kundenservice.
2. Entfernen Sie die Klebebänder zur Befestigung von Tür und Innenschrank, Eisschaufel usw. Reinigen Sie das Innengehäuse und die Eisschaufel grob mit einem feuchten Tuch.
3. Stellen Sie den Eisbereiter auf einen ebenen und flachen Boden, ohne direkte Sonneneinstrahlung und andere Wärmequellen (z. B. Herd, Heizkessel, Heizkörper). Stellen Sie sicher, dass Mindestens 20 cm Abstand zwischen dem Luftauslass und den Hindernissen und mindestens 5 cm zwischen linker/rechter Seite und der Wand.
4. Warten Sie 4 Stunden, bis sich das Kühlmittel gesetzt hat, bevor Sie den Eiswürfelbereiter anschließen. Hersteller, wenn das Gerät während des Transports auf den Kopf fällt oder Transport.
5. Das Gerät muss so aufgestellt werden, dass der Stecker zugänglich ist.
   ACHTUNG: Nur an die Trinkwasserversorgung anschließen. Nur Trinkwasser verwenden. Wasser.

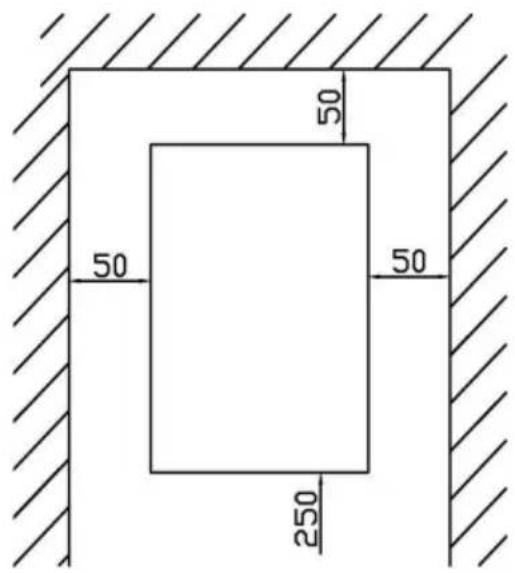

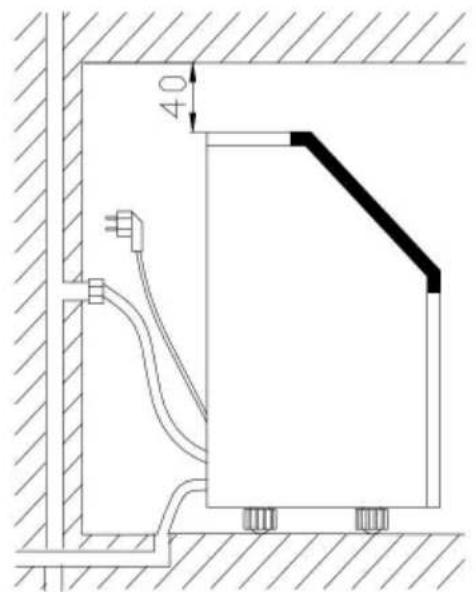

ANFORDERUNGEN AN DEN INSTALLATIONSORT

a) Dieses Gerät ist nicht für den Einsatz im Freien geeignet. Halten Sie die richtige Raumtemperatur und Zulaufwassertemperatur gemäß obiger Spezifikationstabelle. Andernfalls
beeinträchtigt die Leistung der Eisherstellung. b)
Dieses Gerät sollte nicht in der Nähe einer Wärmequelle aufgestellt werden. c)
Das Gerät sollte auf einem festen und ebenen Untergrund bei normaler Thekenhöhe aufgestellt werden d) Auf der
Rückseite muss mindestens 5 cm Freiraum für den Anschluss vorhanden sein und 25

CM-Freiraum an der Vorderseite, um die Tür zu öffnen und eine gute Luftzirkulation zu gewährleisten. e) Stellen Sie nichts auf die Eismaschine.

Einbauabstand Draufsicht (1:10) (mm)

50 50 50 250

Seitenansicht (mm)

40

Um eine ausreichende Belüftung Ihres Eisbereiters zu gewährleisten, muss die Vorderseite des Geräts völlig frei (mindestens 20 cm Freiraum). Lassen Sie mindestens 50 mm

Freiraum hinten und 50 mm oben und an den Seiten für eine ausreichende Luftzirkulation. Die Installation sollte es ermöglichen, den Eisbereiter nach vorne zu ziehen, um ggf. Wartung.

Wenn Sie den Eisbereiter unter einer Theke installieren, befolgen Sie die empfohlenen Abstandsmaße wie oben angegeben. Platzieren Sie Strom- und Wasserversorgung und Lassen Sie die Armaturen wie gezeigt an den empfohlenen Stellen ab.

Wählen Sie einen gut belüfteten Bereich mit Temperaturen über 10 ^y und darunter 32 ^ C. Dieses Gerät MUSS in einem Bereich installiert werden, der vor Witterungseinflüssen wie Wind, Regen, Spritzwasser oder Tropfen geschützt ist.

Der Eisbereiter benötigt eine kontinuierliche Wasserversorgung mit einem Druck von 1-8 Bar als in der obigen Spezifikationstabelle erforderlich. Die Temperatur des Wassers, das

Für einen ordnungsgemäßen Betrieb sollte die Temperatur in der Eismaschine zwischen 5 °C und 25 °C liegen.

ELEKTRISCHE ANFORDERUNGEN UND ANSCHLÜSSE

WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN.

Stromschlaggefahr

Stecken Sie den Stecker in eine geerdete Steckdose.

Entfernen Sie niemals den Erdungsstift.

Separates Netzteil oder Steckdose verwenden.

Verwenden Sie niemals einen Adapter.

Verwenden Sie niemals ein Verlängerungskabel.

Bei Nichtbeachtung dieser Anweisungen besteht die Gefahr von Tod, Brand oder Stromschlag. Schock.

Bevor Sie Ihren Eisbereiter an seinen endgültigen Standort bringen, ist es wichtig,

Stellen Sie sicher, dass Sie über den richtigen Stromanschluss verfügen.

Es wird empfohlen, einen separaten Kreislauf zu verwenden, der nur Ihren Eisbereiter versorgt.

Verwenden Sie Steckdosen, die nicht durch einen Schalter oder einen Zugschalter ausgeschaltet werden können.

Kette. Wenn das Netzkabel oder der Stecker ausgetauscht werden müssen, sollte dies von einem qualifizierten Servicetechniker.

Für den Export in die USA ist für dieses Gerät ein Standard

110–120 Volt, 60 Hz-Steckdose mit guter Erdung.

Für den Export nach Europa ist eine Standardsteckdose mit 220–240 Volt und 50 Hz und dreipoliger Erdung erforderlich.

Empfohlene Erdungsmethode

Zu Ihrer persönlichen Sicherheit muss dieses Gerät ordnungsgemäß geerdet werden.

Das Gerät ist mit einem Netzkabel mit Erdungsstecker ausgestattet.

Um die Gefahr eines Stromschlags zu minimieren, muss das Kabel in eine passende

Erdungssteckdose mit Erdung gemäß den nationalen

Elektrischer Code und lokale Vorschriften und Verordnungen. Wenn eine passende Wandsteckdose

nicht verfügbar ist, liegt es in der persönlichen Verantwortung des Kunden, eine

ordnungsgemäß geerdete Wandsteckdose, die von einem qualifizierten Elektriker installiert wurde.

REINIGUNG IHRES EISBEREITERS VOR DEM ERSTEN GEBRAUCH

Bevor Sie Ihren Eisbereiter benutzen, wird dringend empfohlen, ihn zu reinigen gründlich.

1. Öffnen Sie die Tür zur Eisbefüllung.

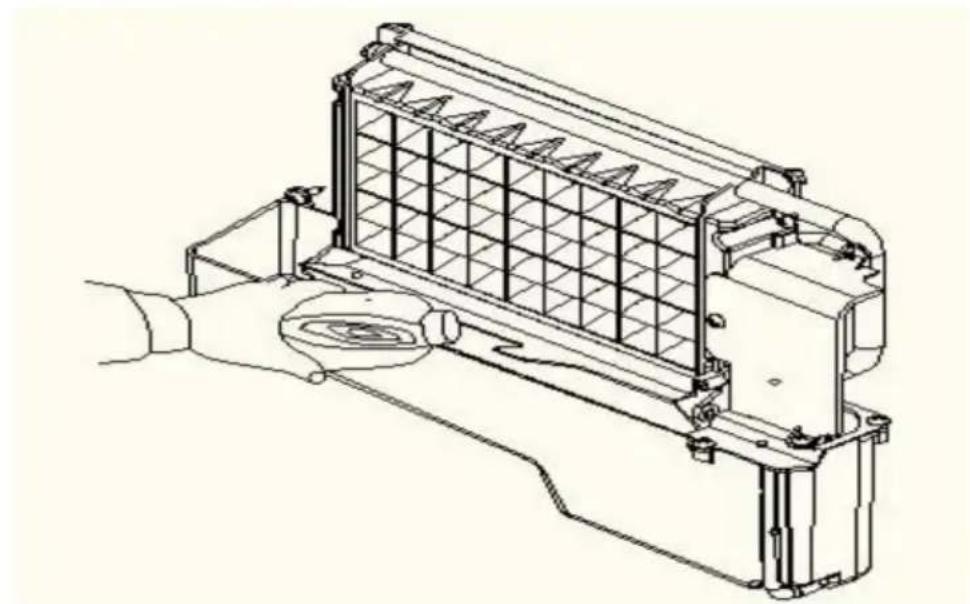

2. Mit verdünntem Reinigungsmittel, warmem Wasser und einem weichen Tuch reinigen.
3. Reinigen Sie die mit Wasser in Berührung kommenden Innenteile mehrmals. Verwenden Sie dazu Wasser oder Schrubben Sie die betreffenden Teile mit einem feuchten Tuch ab und trocknen Sie sie anschließend mit einem trockenen Tuch ab. 4. Sie können das Wasserablaufrohr des Wassertanks mit der Markierung „H“ oben herausziehen.
   Abbildung, um das gereinigte Wasser im Wassertank abzulassen, dann als nächstes reinigen Innenbehälter mit Eis, bis alle Innenteile sauber sind, dann alle des gereinigten Wassers aus dem Wasserablaufanschluss auf der Rückseite des Geräts zeigt „8“ in der obigen Abbildung an. Und muss den Wasserablauf wieder installieren Rohr des Wassertanks und die Kappe des Wasserablassanschlusses des Geräts, andernfalls Das Gerät wird das Eis nicht normal herstellen. Und schlage vor, dass Sie

Entsorgen Sie die Eiswürfel aus dem ersten Eisherstellungszyklus nach der Reinigung.

1. Die Außenseite des Eisbereiters sollte regelmäßig mit einem milden
   Reinigungslösung und warmem Wasser.
2. Trocknen Sie die Innen- und Außenseite mit einem sauberen, weichen Tuch.

BETRIEB IHRES GERÄTS

WASSERANSCHLUSS FÜR IHRE EISBEREITUNG

Wichtig: Verwenden Sie unbedingt die neuen Schlauchsätze, die mit dem Gerät mitgeliefert werden zum Anschluss an die Wasserleitung und dass alte Schlauchsätze nicht wiederverwendet werden dürfen.

1. Schließen Sie den Wasserversorgungsschlauch an das Gerät an

Schritt 1: Entfernen Sie zunächst das Klebeband am Wassereinlassanschluss für die Wasserversorgung (in der folgenden Abbildung als „B“ gekennzeichnet) auf der Rückseite des Geräts, dann verwenden Sie Drücken Sie mit dem Finger Ihrer anderen Hand den äußeren Kreis Schritt 2: Setzen Sie den einen Ende des weißen Wasserschlauchs in den Wassereinlassanschluss und drücken Sie ihn nach innen vollständig und installieren Sie den Haarschneider wieder, dann ist der Wasserschlauchanschluss vollendet.

Rückansicht des Geräts SCHRITT 1: Entfernen Sie zuerst das Klebeband SCHRITT 2: Den Wasserschlauch einstecken Installieren Sie dann den Haarschneider wieder Weißwasserschlauch (Zubehör) Führen Sie den Wasserschlauch zunächst vollständig ein Wassereinlassanschluss auf der Geräterückseite Entfernen Sie zuerst den Haarschneider

2. Anschließen des Wasserablaufrohrs Ziehen

Sie die schwarze Wasserablaufkappe heraus (in der obigen Abbildung mit A•gekennzeichnet), schließen Sie dann das im Zubehör enthaltene weiße Ablaufrohr an und verbinden Sie das andere Ende dieses Ablaufs wieder mit der Hauptwasserablaufleitung. Achten Sie darauf, das Ablaufrohr nicht zu hoch anzubringen.

3. Schließen Sie den Wasserschlauch an den Wasserhahn der Hauptwasserleitung an. Versorgungssystem

Installieren Sie zuerst den mitgelieferten Wasserschnellverbinder (von 1/4 bis 1/2 Zoll, mit schwarzem Dichtungskreis) mit einem Schraubgewinde am Wasserhahn. Entfernen Sie dann den Clipper vom Wasserschnellverbinder, stecken Sie das andere Ende des Wasserschlauchs vollständig in diesen Schnellverbinderanschluss und installieren Sie den Clipper wieder. Damit ist dieser Schritt abgeschlossen. Hinweis: Der Wasserhahn muss vom Kunden selbst bereitgestellt werden.

Wichtig: Der Wasserdruck des Hauptwasserversorgungssystems muss 0,04–0,6 MPa betragen

BETRIEB DER EISHERSTELLUNGSPROZESS

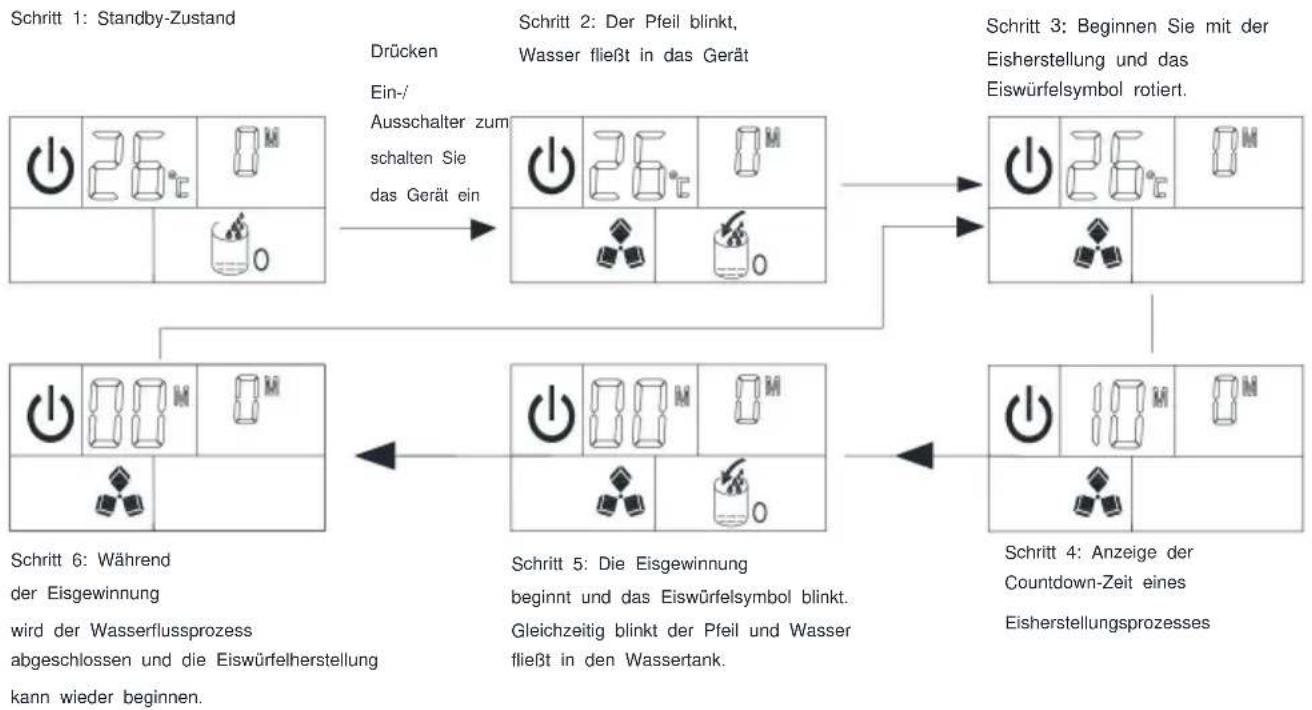

Das Eisherstellungsprogramm wird in der folgenden Tabelle erläutert:

Pfeil des Symbols blinkt, Symbol für auf

bedeutet, dass Wasser in den Wassertank fließt. Wird ständig angezeigt, bedeutet, dass derzeit keine Hauptwasserversorgung

0

Wenn dieses ganze Symbol

Wenn das Eiswürfelsymbol rotiert, bedeutet dies, dass das Gerät Eiswürfel herstellt.

und es blinkt, bedeutet, dass sich das Gerät im Eisgewinnungsprozess befindet.

F Fahrenheit(ambient temperature)

H Stundeneinheit (Einstellen des Timers)

M Minuteneinheit (Eisherstellungseinstellung und Countdown-Zeit)

—Nach Abschluss der Verbindung des Hauptwasserschlauchs mit dem

Gerät, stecken Sie den Netzstecker ein. Drücken Sie dann die Taste „ON/OFF“ am

das Bedienfeld, um den Eisherstellungszyklus zu starten. Der EIN/AUS-Zustand des Geräts

Das Symbol leuchtet weiter, die linke Zahl im LCD-Anzeigefenster

zeigt die aktuelle Umgebungstemperatur an, und die rechte Zahl zeigt

die aktuelle Eisbereitungseinstellung und das Eiswürfelsymbol rotiert. Wenn die

linke Zahl wechselt zu blinken, dann bedeutet die Zahl die Countdown-Zeit bis

Schließen Sie einen Eisherstellungszyklus ab.

—Jeder Eisbereitungszyklus dauert etwa 11 bis 20 Minuten, abhängig von der

Umgebungstemperatur und Wassertemperatur. Und zum ersten Mal wird die Eisherstellung nach

der anfänglichen Wassertemperatur ein

etwas länger.

–Wenn der Eisherstellungsprozess abgeschlossen ist, wechseln Sie zum Eiserteprozess.

Während der Eisgewinnung ändert sich das Symbol des Eiswürfels zu

blinken. Gleichzeitig beginnt der Pfeil auf dem Symbol für manuelles Füllwasser zu

zu blinken, wird das Wasser wieder in den Wassertank fließen, bis die schwimmende Kugel

Wasserstandsschalter steigt bis zur höchsten Position, dann der Wasserstopp

fließt und das gesamte Symbol für das manuelle Befüllen des Wassers verschwindet.

Wenn die Eisernte beendet ist, dreht sich die Eis-Voll-Erkennungsplatte

einmal nach unten, dann zurück in die Ausgangsposition und in die nächste

Eisherstellungsprozess.

Wenn nach der Drehung der Eis-Voll-Erkennungsplatte diese durch das Eis gedrückt wird

Würfel und kann nicht in die ursprüngliche Position zurückkehren, bedeutet dies, dass der Eisspeicher

Der Behälter ist mit Eiswürfeln gefüllt und die Eisherstellung wird automatisch gestoppt.

4.Wenn das Symbol „ICE-FULL“ aufleuchtet, stoppt das Gerät. Und wenn

Wenn Sie den Eiswürfel wegnehmen, beginnt das Gerät erneut mit der Eiswürfelherstellung.

Der Neustart erfolgt jedoch erst nach einem 3-minütigen Kompressorbetriebsintervall.

1. Drücken Sie während der Eisherstellung die Taste „+“ oder „-“, um die

Dauer des Eisherstellungsprozesses, dann die Dicke des Eises zu ändern

den Eiswürfel. Drücken Sie die Taste „+“ oder „-“, die rechte Ziffer blinkt, die

Die Standardeinstellung ist Null. Bei jeder Eisherstellung verlängert oder verkürzt sich die

Vorgang bei jedem Drücken der Taste „+“ oder „-“. Nach 5 Sekunden Einstellung wird die

Die neue Einstellung wird vom System gespeichert.

1. Die schlechte Wasserqualität führt zu einer schlechten Qualität der Eiswürfel und verringert

die Transparenz des Eiswürfels.

Automatisches Selbstreinigungsprogramm

Starten Sie das Selbstreinigungsprogramm: Nach dem Anschließen aller Wasserleitungen,

am Hauptnetzstecker, dann die Taste „TIMER /CLEAN“ am

Bedienfeld länger als 5 Sekunden, um das Selbstreinigungsprogramm zu starten.

Und die " Symbol" -Symbol wird während dieser Zeit immer eingeschaltet sein, die linke Ziffer wird geben Sie die verbleibende Zeit an. Die Gesamtdauer beträgt 20 Minuten für eine Selbstreinigungsprogramm.

Selbstreinigungsprogramm abbrechen: Es dauert etwa 20 Minuten, bis es abgeschlossen ist

ein Selbstreinigungsprogramm. Wenn das Programm beendet ist, befindet sich das System im

Standby-Modus automatisch. Und Sie können auch die Taste „ON/OFF“ drücken

auf dem Bedienfeld, um das Selbstreinigungsprogramm zwangsweise abzubrechen.

Timer-Einstellungsvorgang

Verzögerungszeitbereich: 1-24 Stunden, Standardzeit: 1 Stunde

So stellen Sie den ON-Timer ein: Während sich das Gerät im Standby-Modus befindet, drücken Sie die

Mit der Taste „TIMER/CLEAN“ können Sie den Einschalttimer einstellen.

eingeschaltet werden, die Zahl „1“ über dem Symbol blinkt und zeigt damit die eingestellte

Verzögerungszeit. Während die Zahl blinkt, drücken Sie die Taste +“, „-“, um die

Verzögerungszeit des Timers, 1 Stunde erhöht oder verringert sich bei jedem Drücken

der „+“ oder „-“ Taste. Fünf Sekunden nach der Einstellung wird Ihre gewünschte Einstellung erinnert.

So deaktivieren Sie den ON-Timer: Drücken Sie die Taste „TIMER/TIMER“, die

Zahl über dem "ON"

Zahl über dem "en" Das Symbol blinkt und zeigt die aktuelle Verzögerung an.

Zeit Ihres ON-Timers und drücken Sie diese Taste erneut, um den

Timer-Einstellung, auch die "ON" Symbol und die Nummer verschwinden.

Und die zweite einfache Möglichkeit, den EIN-Timer abzubrechen, besteht darin, die Taste „ON/OFF“ zu drücken. Dadurch wird die EIN-TIMER-Einstellung zwangsweise abgebrochen.

So stellen Sie den OFF-Timer ein: Wenn das Gerät in Betrieb ist, drücken Sie die

Mit der Taste „TIMER/CLEAN“ können Sie den OFF-Timer einstellen. OFF” Symbol wird

eingeschaltet werden, blinkt die Zahl „1“ über dem Symbol und zeigt damit an,

Verzögerungszeit einstellen. Während die Zahl blinkt, drücken Sie die Tasten +"ÿ-" um die

die Verzögerungszeit des Timers, 1 Stunde erhöht oder verringert sich bei jedem

Drücken der Taste „+“ oder „-“. Fünf Sekunden nach der Einstellung wird die gewünschte Einstellung wird in Erinnerung bleiben.

So deaktivieren Sie den OFF-Timer: Drücken Sie die Taste „TIMER/TIMER“, die

Zahl über dem " OFF"-Symbol blinkt, um die aktuelle Verzögerung anzuzeigen

Zeit Ihres OFF-Timers und drücken Sie diese Taste erneut, um den

Timer-Einstellung, auch die "OFF" und die obige Nummer wird verschwinden;

Eine zweite einfache Möglichkeit, den OFF-Timer abzubrechen, besteht darin, die „ON/OFF“ -Taste wird die ON-TIMER-Einstellung zwangsweise aufgehoben und schalten Sie das Gerät aus.

Interner LED-Lichtbetrieb

Wenn das Gerät angeschlossen ist, drücken Sie die Taste „LIGHT“ auf der

Drücken Sie einmal auf die Bedienblende, um die LED-Leuchte im Eisbehälter

einzuschalten. Das Symbol im LCD-Anzeigefenster leuchtet ebenfalls auf. Drücken Sie diese Taste einm

Auch hier erlöschen die LED-Leuchte und das Symbol gleichzeitig.

HINWEIS: Wenn Sie die Taste „LIGHT“ länger als 5 Sekunden drücken,

Umgebungstemperatur kann zwischen Grad Celsius und Fahrenheit geändert werden

Grad (zwischen und ).

FEHLERCODE FÜR GERÄTEAUSFALL

Bei einem Geräteausfall wird der Fehlercode auf der linken Seite angezeigt.

LCD-Anzeigefenster.

E1 bedeutet, dass der Umgebungstemperatursensor eine Fehlfunktion aufweist.

E2 bedeutet, dass das Eisherstellungsprogramm anormal ist, einschließlich zu groß

Eiswürfel, es fallen keine Eiswürfel herunter oder es werden keine Eiswürfel hergestellt usw.

HINWEIS: Während der Eiswürfelherstellung die Taste „ON/OFF“ drücken,

mehr als 5 Sekunden gedrückt, beginnt das Gerät mit der Eisgewinnung. Nach

Der Eisgewinnungsprozess ist abgeschlossen, die Uni wird wieder mit der Eisherstellung beginnen

Verfahren.

Wasserableitung

Stellen Sie sicher, dass das Wasserablaufrohr ordnungsgemäß an das Gerät angeschlossen ist zuerst zurück.

A. Sie können das Wasser im Eisbehälter durch den weißen Abfluss ablassen

Rohr an den hinteren Abflussanschluss angeschlossen. Stellen Sie sicher, dass das weiße

Abflussrohr zu hoch.

B. Für das Wasser im Wassertank können Sie den Silikonschlauch an der

rechte Seite des Wassertanks mit der Markierung „H“ in der obigen Abbildung zum Ablassen

das gereinigte Wasser in den Wassertank füllen, bis der Silikonschlauch vollständig ausgefüllt ist,

Das Wasser kann in den Eisbehälter abfließen. Dann kann das Wasser abgelassen werden

durch den Wasserablaufanschluss auf der Rückseite des Geräts.

Hinweis: Reinigen Sie den Wassertank regelmäßig, das verbessert die Eiswürfelqualität.

Qualität und das Gerät und seine Wasserumwälzpumpe können viel länger arbeiten.

C. Um das Wasser in den Wassertank zu füllen, ziehen Sie den Silikonschlauch an der

rechte Seite des Wassertanks mit dem „H“ in der obigen Abbildung, dann stecken Sie

das Gerät, lassen Sie das Gerät im Eisherstellungsprogramm oder im Selbstreinigungsprogramm laufen,

das Wasser fließt in den Wassertank, wieder durch den Silikonschlauch

in den Eisbehälter, schließlich kann das Gerät durch den Wasserablauf abgelassen werden

Anschluss auf der Rückseite des Geräts.

Normale Geräusche

Ihr neuer Eisbereiter kann Geräusche machen, die Ihnen nicht vertraut sind. Die meisten

die neuen Geräusche sind normal. Harte Oberflächen wie Boden, Wände und Schränke

kann dazu führen, dass Geräusche lauter erscheinen, als sie tatsächlich sind.

beschreibt die Arten von Geräuschen, die für Sie neu sein könnten und was möglicherweise

- Sie hören ein

rauschendes Geräusch, wenn das Steuerventil öffnet, um

Wasserfluss in den Wassertank bei jedem Eisherstellungszyklus.

Klappergeräusche können durch den Fluss des Kühlmittels oder der Wasserleitung entstehen.

Auch auf dem Eisbereiter gelagerte Gegenstände können Geräusche verursachen.

Der hocheffiziente Kompressor kann pulsierende oder hochfrequente Geräusche erzeugen.

Klang.

- Wasser, das vom Wassertank zur Verdampferplatte läuft, kann zu

- Wasser, das vom

Verdampfer in den Wassertank läuft, kann ein

• Am Ende jedes Zyklus

können Sie ein gurgelndes Geräusch hören, das auf das Kühlmittel zurückzuführen ist.

in Ihrer Eismaschine fließt. • Sie

hören möglicherweise, wie Luft vom Kondensatorlüfter über den Kondensator gedrückt wird.

Während des Erntezyklus hören Sie möglicherweise das Geräusch von Eiswürfeln, die in

der Eisvorratsbehälter. •

Wenn Sie den Eisbereiter zum ersten Mal einschalten, hören Sie möglicherweise Wasser laufen

kontinuierlich. Der Eisbereiter ist so programmiert, dass er einen Spülzyklus durchführt, bevor er

beginnt, Eis herzustellen.

VORBEREITUNG DES EISBEREITERS FÜR LANGE LAGERUNG

Wenn der Eisbereiter längere Zeit nicht benutzt wird oder an einen anderen Ort gebracht werden soll, an einem anderen Ort muss das gesamte Wasser aus dem

System.

1. Lassen Sie alle Eiswürfel aus dem Eisverdampfer ausgeworfen werden Hersteller.
2. Schalten Sie das Gerät aus und ziehen Sie das Netzkabel ab.
3. Lassen Sie das gesamte Wasser aus dem Gerät ablaufen, wie in Abschnitt „Wasser Entwässerung“. Wenn das gesamte Wasser abgelassen wurde, installieren Sie den Wasserablaufrohr des Wassertanks.
4. Trennen Sie das Wasserabflussrohr von der Hauptabflussleitung oder vom Boden Ablassen, Ablasskappe wieder aufsetzen.
5. Öffnen Sie die Tür, um die Luftzirkulation zu ermöglichen und Schimmelbildung und Schimmelbildung.
6. Lassen Sie das Netzkabel abgezogen, bis Sie es wieder verwenden möchten.
7. Trocknen Sie das Innere und wischen Sie die Außenseite des Geräts ab.
8. Stecken Sie eine Plastiktüte über das Gerät, um es vor Staub und Schmutz zu schützen.

REINIGUNG & WARTUNG

ACHTUNG: Bevor Sie Reinigungs- oder Wartungsarbeiten durchführen, trennen Sie den Eisbereiter vom Stromnetz. (AUSNAHME:

Selbstreinigungsprogramm des Eisbereiters).

Verwenden Sie keinen Alkohol oder Rauch zum Reinigen oder Desinfizieren des Eisbereiters.

kann zu Rissen an den Kunststoffteilen führen.

Bitten Sie einen geschulten Servicetechniker, den Kondensator mindestens einmal zu überprüfen und zu reinigen. einmal im Jahr, damit das Gerät ordnungsgemäß funktioniert.

Dieses Gerät muss mit einem Wasserstrahl gereinigt werden.

VORSICHT

Wenn der Eisbereiter längere Zeit nicht benutzt wurde, vor dem nächsten Gebrauch

Es muss gründlich gereinigt werden. Befolgen Sie sorgfältig alle Anweisungen zur Reinigung oder Verwendung der Desinfektionslösung. Lassen Sie nach der Reinigung keine Lösung im Eisbereiter zurück.

Regelmäßige Reinigung und ordnungsgemäße Wartung gewährleisten Effizienz, Spitzenleistung,

Hygiene und eine lange Lebensdauer. Die aufgeführten Wartungsintervalle basieren auf normalen Bedingungen. Sie können die Intervalle verkürzen, wenn Sie Haustiere haben, das Gerät im Freien verwendet wird oder andere besondere Überlegungen angestellt werden müssen.

Was Sie nicht tun sollten Bewahren

Sie niemals etwas im Eisbehälter auf, das kein Eis ist: Gegenstände wie Wein- und Bierflaschen sind nicht nur unhygienisch, sondern die Etiketten könnten sich lösen und das Abflussrohr verstopfen.

Außenreinigung Die Tür

und der Schrank können mit einem milden Reinigungsmittel und einer warmen Wasserlösung gereinigt werden, z. B. gemischt mit 28 g Geschirrspülmittel und 7,5 l warmem Wasser. Verwenden Sie keine lösungsmittelhaltigen oder scheuernden Reinigungsmittel. Verwenden Sie einen weichen Schwamm und spülen Sie mit klarem Wasser nach. Wischen Sie mit einem weichen, sauberen Tuch nach, um Wasserflecken zu vermeiden.

Die seitliche Stahlplatte kann sich bei Kontakt mit Chlorgas verfärben und sollte gereinigt werden. Reinigen Sie die Stahlplatte mit einer milden Reinigungslösung und warmem Wasser sowie einem feuchten Tuch. Verwenden Sie niemals Scheuermittel.

Innenreinigung des

Eisvorratsbehälters Der

Eisvorratsbehälter sollte gelegentlich desinfiziert werden. Reinigen Sie den Behälter, bevor Sie den Eisbereiter zum ersten Mal verwenden und ihn nach längerer Stilllegung wieder verwenden.

Normalerweise ist es sinnvoll, den Behälter zu desinfizieren, nachdem das Eisbereitungssystem gereinigt wurde und der Vorratsbehälter leer ist.

1. Trennen Sie das Gerät von der Stromversorgung.

2. Öffnen Sie die Tür und wischen Sie den Innenraum mit einem sauberen Tuch ab.

Desinfektionslösung aus 28 g Haushaltsbleiche oder Chlor und 7,5 l

heißes Wasser (95 °F bis 115 °F).

1. Mit klarem Wasser gründlich nachspülen. Das Abwasser wird abgelassen

durch das Abflussrohr.

1. Schließen Sie das Gerät wieder an die Stromversorgung an.

Der Eisportionierer sollte regelmäßig gewaschen werden. Waschen Sie ihn wie jedes andere Lebensmittel Container.

WARNUNG

Verwenden Sie im Innenraum KEINE Lösungsmittel- oder Scheuermittel.

Diese Reiniger können Geschmack auf die Eiswürfel übertragen oder sie beschädigen.

oder den Innenraum verfärben.

Reinigung von Teilen der Eisherstellung

Während der Verwendung, regelmäßig zu reinigen diese Hauptsystem Ihrer

Eismaschine.

1. Wiederholen Sie den obigen Schritt, um den Wassertank und andere Innenteile des Einheit.

2. Besonders am Wassertrennrohr am Verdampfer, wenn das

Kompressor und Wasserpumpe laufen normal, aber wenn kein Wasser vorhanden ist

aus dem Wassertrennrohr austritt oder nur sehr wenig Wasser fließt, entleeren Sie dieses Wassertrennrohr

und reinigen Sie es sorgfältig. Reinigen Sie jedes

kleine Löcher auf dem Wassertrennrohr in der folgenden Abbildung dargestellt, stellen Sie sicher, dass jedes

Loch nicht durch etwas verstopft ist, dann installieren Sie wieder an der

ursprünglicher Standort.

1. Die Dauer der Reinigungsperiode hängt von Ihrer Wasserqualität ab. Und ablassen

Wenn Sie das Wasser häufiger wechseln, können das Gerät und die Wasserpumpe viel länger.

4.Wenn sich Eiswürfel auf der Oberfläche des Verdampfers befinden, aber nicht fallen können

leicht ab, verwenden Sie keine mechanische Substanz, um es mit Gewalt zu entfernen; Nur

Drücken Sie die Taste „ON/OFF“ länger als 5 Sekunden. Das Gerät wechselt in den

Eisschmelzvorgang, nach einiger Zeit fallen die

großen Eiswürfel herunter, schalten Sie dann das Gerät aus und ziehen Sie das Netzkabel ab, um die Oberfläche des Verdampfers zu reinigen.

1. Für den Wassertank und die Eis-Voll-Erkennungsplatte

Auch der Wassertank und die Eiserkennungsplatte sind sehr wichtig, um Ihren Eiswürfel hygienisch zu halten.

Geben Sie eine Mischung aus neutralem Reiniger und Wasser in eine saubere Wasserdüse und sprühen Sie dann auf die gesamte Innenfläche des Tanks und die Eiserkennungsplatte.

Wischen Sie diese Oberflächen so weit wie möglich mit einem sauberen Tuch ab. Besprühen Sie die Oberflächen anschließend mit sauberem Wasser und wischen Sie sie mit einem trockenen, sauberen Tuch ab. Lassen Sie dann das gereinigte Wasser im Wassertank ab, indem Sie das Wasserablassrohr des Wassertanks herausziehen, das in der obigen Abbildung mit „H“ gekennzeichnet ist. Wenn das gesamte gereinigte Wasser abgelassen wurde, installieren Sie das Wasserablassrohr des Wassertanks wieder.

Tipp: Reinigen Sie die Innenteile, bauen Sie sie wieder an die entsprechenden Stellen ein und nehmen Sie die Maschine wieder in Betrieb. Entsorgen Sie die erste Ladung Eis.

Reinigung des Eisbereitungssystems mit dem nickelfreien Eismaschinenreiniger von Nu-Calgon (besser durch automatische Wasserzufuhr)

Mineralien, die während des Gefrierzyklus aus dem Wasser entfernt werden, bilden schließlich harte Kalkablagerungen im Wassersystem. Regelmäßiges Reinigen des Systems hilft, Kalkablagerungen zu entfernen. Wie oft Sie das System reinigen müssen, hängt von der Härte Ihres Wassers ab. Bei hartem Wasser von 4 bis 5 Körnern/Liter müssen Sie das System möglicherweise alle 6 Monate reinigen.

1. Schalten Sie den Eisbereiter aus. Lassen Sie den Eisbereiter an die Hauptwasserversorgung und das Abflussrohr angeschlossen. Schließen Sie jedoch den Wasserhahn der Hauptwasserversorgung ab.
2. Öffnen Sie die Tür und schöpfen Sie alle Eiswürfel heraus. Entweder werfen Sie sie weg oder bewahren Sie sie in einer Kühlbox oder Kühlbox auf.
3. Herstellung der Reinigungslösung. Mischen Sie den Nu-Calgon Nickel Safe Ice Machine Cleaner mit Wasser, um die Reinigungslösung herzustellen.

WARNUNG

Tragen Sie Gummihandschuhe und eine Schutzbrille (und/oder einen Gesichtsschutz), wenn Sie mit Eismaschinenreiniger oder Desinfektionsmittel arbeiten.

Verwenden Sie einen Kunststoff- oder Edelstahlbehälter mit mehr als 4 Liter Fassungsvermögen, mischen Sie 300 ml Nu-Calgon Nickel Safe Eismaschinenreiniger mit 2,8 Liter warmem Wasser etwa 50-60 , Dann teilen Sie sie für 2 Aktien gleichmäßig in 2 Tassen. Es ist Es ist besser, die Temperatur jeder Tasse Reinigungslösung konstant zu halten. Überprüfen Sie, ob das Abflussrohr des Wassertanks

richtig in den Schlitz der Tankwand installiert. Dann Gießen Sie eine Tasse Nickel-Safe Ice Maker Cleaning Solution in den Wassertank geben. Warten Sie etwa 5 Minuten.

1. Schalten Sie den Eisbereiter ein und drücken Sie dann die Taste „TIMER/CLEAN“. auf dem Bedienfeld länger als 5 Sekunden gedrückt, um in den Selbstreinigungsmodus zu gelangen. Programm. Wie oben beschrieben, läuft die Wasserpumpe 8 Minuten und stoppt für 3 Minuten, ein Zyklus, wieder ein Zyklus. Die Gesamtdauer beträgt 20 Minuten für ein Selbstreinigungsprogramm.

Während dieses Vorgangs " Symbol wird während dieser Zeit immer zeigen der Punkt und das Ziffernfenster die verbleibende Zeit an.

1. Nach 20 Minuten eines Selbstreinigungsprogramms ziehen Sie den Ablaufrohr des Wassertanks, lassen Sie die Reinigungslösung bis zum unteren Eisbehälter. Schütteln Sie das Gerät leicht, um das gesamte Reinigungswasser ablaufen zu lassen. Lösung vollständig. Installieren Sie dann das Abflussrohr wieder in den Schlitz des Wassers

Tank.

1. Wiederholen Sie die Schritte 4 bis 6, um das Eisherstellungssystem erneut zu reinigen.

WARNUNG

Der Eismaschinenreiniger enthält Säuren.

KEINE anderen Reinigungsprodukte auf Lösungsmittelbasis verwenden oder mit diesen mischen.

Tragen Sie Gummihandschuhe zum Schutz Ihrer Hände. Lesen Sie die Sicherheitshinweise sorgfältig durch.

Anweisungen auf der Verpackung des Eismaschinenreinigers.

Entsorgen Sie die erste Ladung Eis, die Sie nach der Reinigung eingelegt haben.

1. Öffnen Sie dann den Wasserhahn der Hauptwasserversorgung. Lassen Sie das Wasser fließen

im Gerät. Und drücken Sie die Taste „TIMER/CLEAN“ auf dem Bedienfeld für mehr

als 5 Sekunden, um das Selbstreinigungsprogramm zu starten. Wie oben

Erklärung: Die Wasserpumpe läuft 8 Minuten und stoppt 3 Minuten, ein Zyklus, wieder ein Zyklus. Die

Gesamtdauer beträgt 20 Minuten für einen

Selbstreinigungsprogramm. Während dieses Vorgangs ist die immer

Symbol wird

eingeschaltet und das Ziffernfenster zeigt die linke

Zeit. Durch diesen Vorgang werden das Wassertrennrohr, der Verdampfer, die Wasserpumpe, das Silikonrohr und der Wassertank usw. gespült.

1. Nach Abschluss eines Selbstreinigungsprogramms ziehen Sie das Abflussrohr heraus

den Wassertank, lassen Sie die Reinigungslösung in den unteren Eisbehälter ablaufen

Behälter, schütteln Sie das Gerät auch leicht, um das gesamte Wasser abzulassen.

Installieren Sie anschließend das Abflussrohr wieder fest am Schlitz des Wassertanks.

1. Wiederholen Sie die Schritte 8–9 noch zweimal.

2. Befolgen Sie das obige Programm, um den Eisbehälter zu reinigen.

3. Wenn dieses spezielle Reinigungsprogramm beendet ist, können Sie zum normalen

Eisherstellungsmodus. Und es wird empfohlen, die erste Ladung Eiswürfel zu entsorgen.

Reinigungsvorschlag

1) TÄGLICHE REINIGUNG

Die Reinigung der Eisschaufel, der Tür und des Wassertrennrohrs sollte

Reinigen Sie die Tür jeden Tag selbst. Spülen Sie am Ende des Tages die Eisschaufel ab und wischen Sie beide Seiten der Tür mit einem sauberen Tuch ab.

2) HALBMONATLICHE REINIGUNG Die

Eisschaufel, der Eisbehälter, der Wassertank, die Eis-Voll-Erkennungsplatte und die Oberfläche des Verdampfers müssen von Ihnen halbmonatlich gemäß dem Innenreinigungsprogramm gereinigt werden.

3) HALBJÄHRLICHE REINIGUNG Alle

Komponenten und Oberflächen, die mit Wasser oder Eiswürfeln in Berührung kommen, wie Eisbehälter, Wassertank, Tür, Verdampfer, Wasserpumpe, Silikonschlauch, Wassertrennrohr usw., sollten alle 6 Monate mit dem nickelfreien Eismaschinenreiniger von Nu-Calgon gereinigt werden. Sie sollten vom Servicetechniker gemäß dem Reinigungsprogramm für Eisbereitungsanlagen gereinigt werden.

SCHALTPLAN

NORMALE FEHLERSUCHE

Problem	Mögliche Ursache	Lösung
Das Ganze " Symbol ist immer An.	Kein Wasser im Gerät	Bei automatischer WasserVersorgung, vielleicht die wichtigsteDer Wasserdruck ist zu niedrig oderWasserzufuhrschlauch istblockiert. Überprüfen Sie sie undErhöhung des Wasserdrucksund reinigen Sie die ZuleitungBei Verwendung von manuellem WasserVersorgung Weg, vielleicht gibt eskein Wasser im Wasserladetank,Füllen Sie das Wasser in den WasserTank auf MAXIMALEN Wasserstand aufladenEbene.
	Schwebender Ball ausder WasserstandErkennungsschalterist blockiert, kann nichtaufgerichtet werden	Reinigen Sie den Wassertank und dieSchalter zur Wasserstandserkennung.
	Wasser fließt ausvon der Seite vonder Wassertank	Stellen Sie das Gerät auf eine ebene FlächePosition, nicht am Hang.
	Wasser fließt ausaus dem WasserAbflussrohr vonder Wassertank.	Das Rohr herausziehen und installierenzurück in den rechten Schlitz desWassertank ordnungsgemäß.
Die Einheit betritt dieEisbereitungsprozess,aber kein Wasserfließt in das Gerät, und die -Symbol leuchtet.	Kein Wasser imWassertank, oder dasWasserversorgungsproblem,oder der Silikonschlauch auf der richtigen Position.	Bei automatischer WasserZuleitungsweg, möglicherweise ist der Hauptwasserdruck zu niedrig oder der Wasserzuleitungsschlauch ist verstopft. Überprüfen Sie sie undErhöhen Sie den Wasserdruck und reinigen Sie den Zuleitungsschlauch.Wenn Sie die manuelle Wasserzufuhr verwenden, ist möglicherweise kein Wasser im Wassertank. Füllen Sie das des Wassertanks ist nicht Wasser in den Wassertank.Ladetank bis zum maximalen Wasserstand.Der Silikonschlauch des Wassertanks sollte in den Schlitz an der Seite des Wassertank geklemmt werden.
Wasserpumpe funktioniert,aber kein Wasserfluss aus dem Wasser Trennrohr	Die kleinen Löcher auf dem Wasser Trennrohr ist verstopft.	Reinigen Sie diese kleinen Löcher.
Wasserumwälzpumpe funktioniert nicht	Eine besondere Substanz in Wassertankblock das Pumpenblatt.	Reinigen Sie den Wassertank und die Wasserpumpe
Die Transparenz des Eiswürfels ist nicht sehr gut	Die Wasserqualität ist schlecht	Benutzen Sie den Wasserfilter oder Reiniger zum Enthärten oder Filtern des Wassers.
Die Form des Eiswürfels ist unregelmäßig	Die Wasserqualität ist nicht gut oder der Wassertank sehr schmutzigDie kleinen Löcher auf demWassertrennrohrist etwas verstopft	Reinigen Sie den Wassertank und mit frischem Wasser wechseln.Reinigen Sie das Wassertrennrohr.Stellen Sie sicher, dass alle neun Löcher frei
Eiswürfel sind sehr dünn	UmgebungDie Temperatur ist zu hoch	Stellen Sie das Gerät auf eine niedrigeTemperaturraum oder verlängern Sie die Zeit jedes Eisherstellungszyklus.
	Luftzirkulation um die Einheitist nicht gut	Stellen Sie sicher, dass mehr als 20 cm Platz zwischen der Rück- und Vorderseite des Geräts und dem Hindernis
Eiswürfel ist zu dick	UmgebungTemperatur ist zu niedrig	Reduzieren Sie die Zeit jedes Eis Zyklus erstellen.
„EISVOLL“Symbol ist an	Der Eisvorratsbehälterist voll mitEiswürfel.	Nehmen Sie einige Eiswürfel heraus
Der Eisherstellungszyklus ist normal, aber es gibt keinen Eiswürfel produziert	Die Temperatur der Umgebungs- oder WassertemperaturTank ist zu hoch	Gehen Sie an einen Ort miteiner Temperatur unter90 Fahrenheit, Celsius, und wechselnSie zu dem niedrigen Temperatur Wasser
	Kältemittelleck,Fehlercode E2Anzeige	Brauche den technischen Servicetechniker pflegen
	Kühlsystemrohr ist verstopft	Brauche den technischen Servicetechniker pflegen

FEHLERANZEIGE a) Ausfall

des Umgebungstemperatursensors---- Anzeige E1 im digitalen Fenster.

b) Die Maschine produziert kein Eis oder es tritt Gas aus ---- Anzeige E2 im digitalen Fenster
c) Magnetischer Kontrollschalter – die „Voll“-Leuchte leuchtet, wenn das Gerät eingesteckt oder einfach eingeschaltet wird. Außerdem wird die Störungsanzeige gelöscht, wenn dieser Schalter einen elektrischen Kurzschluss hat.
d) Drücken Sie während der Eisherstellung die Taste „ON/OFF“ länger als 5 Sekunden. Das Gerät beginnt dann mit dem Eisernteprogramm. Nach dem Eisernteprogramm wird der Eisherstellungsprozess fortgesetzt.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat

BELANGRIJKE VEILIGHEID----3

SPECIFICATIE----7

Algemene informatie----9

ELEKTRISCHE VEREISTEN & AANSLUITINGEN----18

BEDIENING VAN UW UNIT----21

WERKING VAN HET IJSPRODUCTIEPROCES----23

IJSMACHINE VOORBEREIDEN VOOR LANGDURIGE OPSLAG----31

SCHOONMAAK EN ONDERHOUD 32

BEDRADINGSSCHEMA----41

NORMALE PROBLEMEN OPLOSSEN----42

ELEKTRISCHE VEREISTEN & AANSLUITINGEN

Interne LED-lichtbediening

ANVÄNDNING AV DIN ENHET----21

ANVÄNDNING ISHILLVERKNINGSPROCESSEN 23
