MANUALE UTENTE HZB-45 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

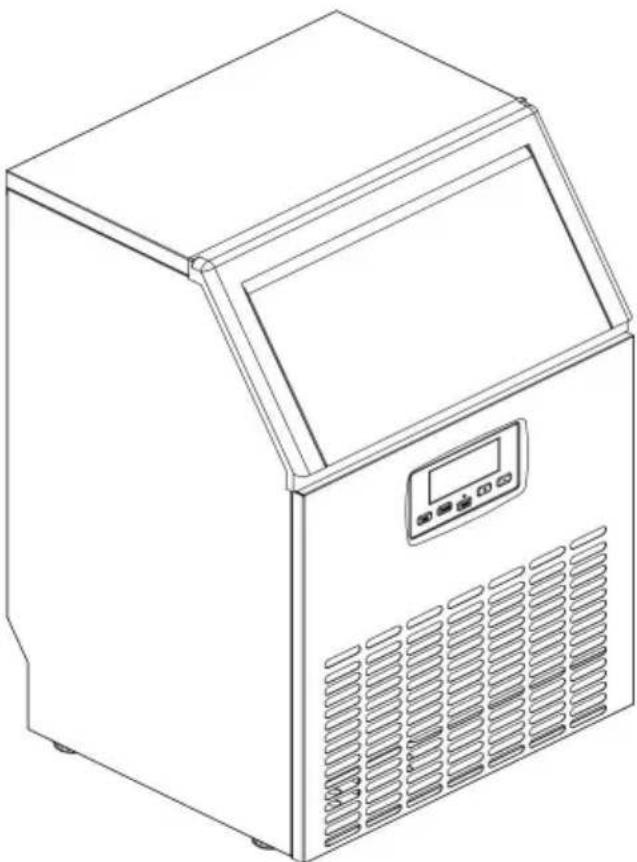

MACCHINA PER IL GHIACCIO

MODELLO:HZB-45

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

MACCHINA PER IL GHIACCIO

MODELLO:HZB-45

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici

IMPORTANTI INFORMAZIONI SULLA SICUREZZA----3

SPECIFICHE----7

Informazioni generali----9

Procedura operativa e manutenzione----16

REQUISITI ELETTRICI E COLLEGAMENTI----18

FUNZIONAMENTO DEL PROCESSO DI PRODUZIONE DEL GHIACCIO----23

PREPARAZIONE DELLA MACCHINA PER IL GHIACCIO PER UNA CONSERVAZIONE PROLUNGATA----31

PULIZIA E MANUTENZIONE 32

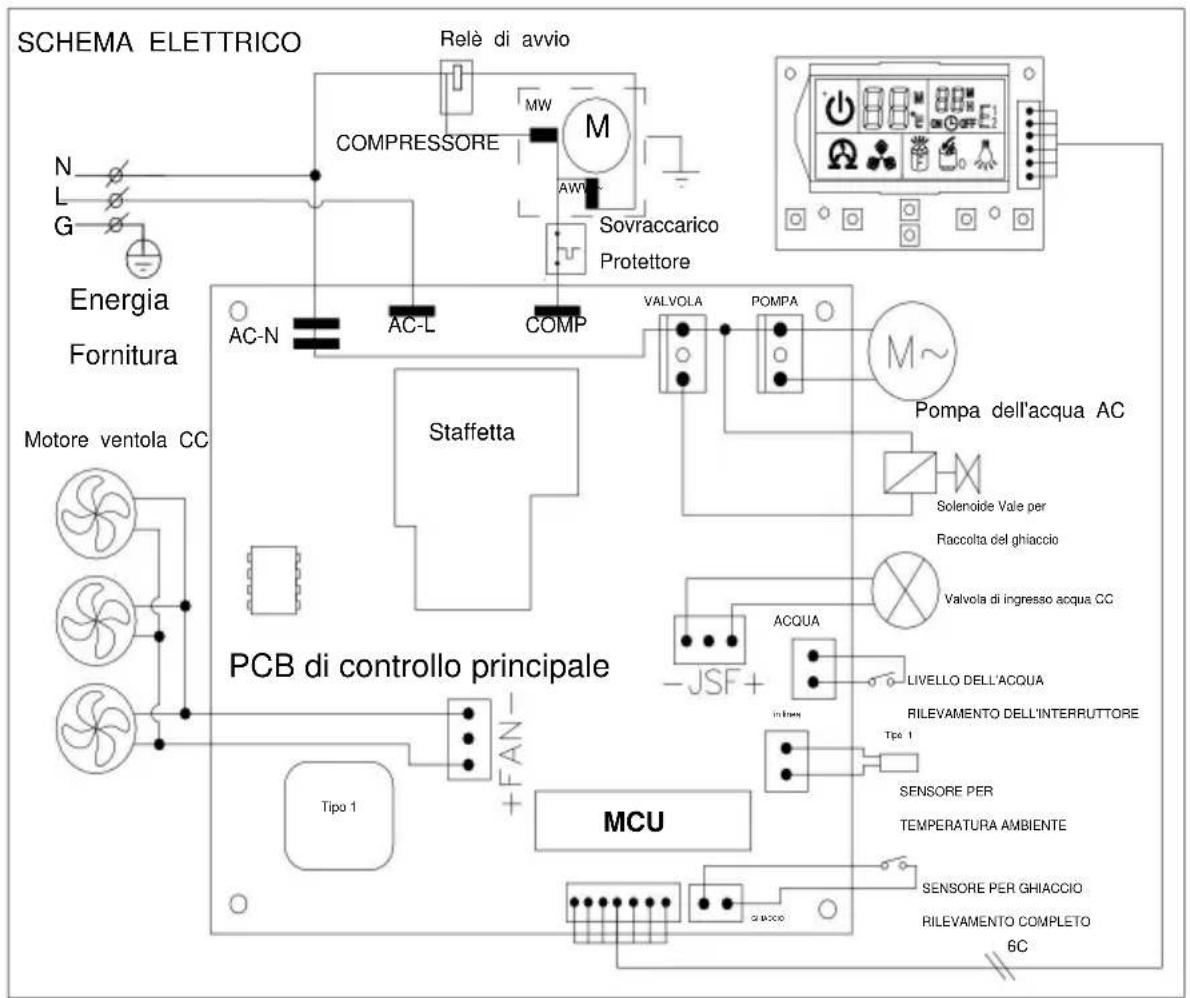

SCHEMA ELETTRICO----41

RISOLUZIONE DEI PROBLEMI NORMALI----42

SICUREZZA IMPORTANTE

Quando si utilizzano apparecchi elettrici, è necessario adottare le precauzioni di sicurezza di bas da seguire per ridurre il rischio di incendi, scosse elettriche e lesioni a persone o proprietà. Leggere tutte le istruzioni prima di utilizzare qualsiasi apparecchio.

Utilizzare questo apparecchio solo per lo scopo previsto, come descritto in questo manuale. manuale del proprietario.

Questa macchina per il ghiaccio deve essere installata correttamente in conformità con le istruzioni di installazione prima dell'uso.

Questa unità deve essere posizionata in modo che la spina sia accessibile. Non far passare il cavo sopra la moquette o altri isolanti termici. Non coprire il cavo. Tenere il cavo lontano dalle zone trafficate e non immergere in acqua. Nessun altro apparecchio dovrebbe essere collegato alla stessa presa e assicurarsi che la spina sia completamente inserito nella presa.

Si sconsiglia l'uso di prolunghe in quanto potrebbero surriscaldarsi e causare rischio di incendio.

Per le macchine esportate negli Stati Uniti, se le prolunghe sono necessario, utilizzare prolunghe con una dimensione minima di 14AWG e una potenza nominale non inferiore a 1875 watt.

Per le macchine esportate in Europa, se sono necessarie prolunghe, si prega di utilizzare una prolunga con spina con una dimensione minima di 1,5 mm2 e una potenza nominale tensione non inferiore a 16A/250V\~.

Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o al suo agente di assistenza o a una persona con qualifica simile per evitare pericoli.

Scollegare la spina di alimentazione dalla presa di corrente quando non si utilizza l'apparecchio per un periodo prolungato. a lungo termine, dove il collegamento all'alimentazione avviene tramite spina di rete.

Togliere la spina di alimentazione o scollegare dalla rete elettrica prima di pulire o manutenzione dell'apparecchio. NOTA: se per qualsiasi motivo questo prodotto richiede servizio, consigliamo vivamente che un tecnico certificato esegua l'operazione servizio.

Non scollegare mai l'unità tirando il cavo di alimentazione. Afferrare sempre la spina con fermezza ed estrarla dalla presa.

Non utilizzare l'unità all'esterno. Tenere l'unità lontana dalla luce solare diretta e assicurati che ci siano almeno 6 pollici di spazio tra la parte posteriore del tuo unità e parete e mantenere la parte anteriore libera. Mantenere l'apertura di ventilazione nella nell'involucro dell'apparecchio o nella struttura incorporata, libero da ostruzioni. Non ribaltare l'unità poiché ciò causerebbe rumori anomali e renderebbe l' dimensioni anomale del cubetto di ghiaccio. E seriamente, potrebbe causare perdite d'acqua da l'unità.

Se l'unità viene portata dall'esterno durante la stagione invernale, lasciarla riposare per qualche ora per riscaldarlo a temperatura ambiente prima di collegarlo alla presa elettrica.

Per preparare i cubetti di ghiaccio non utilizzare altri liquidi oltre all'acqua.

Non pulire la macchina del ghiaccio con liquidi infiammabili. I fumi possono creare un pericolo di incendio o esplosione.

AVVERTENZA: Questo apparecchio deve essere collegato a terra. Utilizzare l'alimentazione corretta.

sorgente secondo la targhetta. • AVVERTENZA:

Mantenere le aperture di ventilazione, nell'involucro dell'apparecchio o in la struttura incorporata, libera da ostruzioni. • AVVERTENZA:

Non danneggiare il circuito refrigerante. • AVVERTENZA: Questo

apparecchio non è destinato all'uso da parte di persone (incluse

bambini) con ridotte capacità fisiche, sensoriali o mentali, o mancanza di

esperienza e conoscenza, a meno che non siano stati sottoposti a supervisione o

istruzioni relative all'uso dell'apparecchio da parte di una persona responsabile

la loro sicurezza.

- ATTENZIONE: i bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.

ATTENZIONE: Questo apparecchio deve essere collegato a terra. E utilizzare la tensione 110-120V/60Hz alimentazione elettrica con

messa a terra. • ATTENZIONE: non conservare sostanze esplosive come bombolette spray con un propellente infiammabile in questo apparecchio. •

PERICOLO – Rischio di incendio o esplosione. Refrigerante infiammabile utilizzato. Non

Non utilizzare dispositivi meccanici per sbrinare la macchina del ghiaccio. Non forare Tubazioni refrigeranti.

PERICOLO - Rischio di incendio o esplosione. Infiammabile

Refrigerante utilizzato. Da riparare solo da personale di assistenza qualificato.

Non forare i tubi del refrigerante. •

ATTENZIONE : rischio di incendio o esplosione. Refrigerante infiammabile utilizzato.

Consultare il Manuale di riparazione/Guida del proprietario prima di tentare di installare o Manutenzione di questo prodotto. È necessario seguire tutte le precauzioni di

sicurezza. • ATTENZIONE : rischio di incendio o esplosione. Smaltire la proprietà in Conformità con le normative federali o locali. Refrigerante infiammabile Usato.

- ATTENZIONE - Rischio di incendio o esplosione dovuto alla foratura del refrigerante

Tubazione; seguire attentamente le istruzioni per la movimentazione. Refrigerante infiammabile

Utilizzato. • La macchina per il ghiaccio deve essere installata in conformità con gli standard di sicurezza per i sistemi di refrigerazione, ASHRAE15. Il produttore di ghiaccio non deve essere installato nei corridoi o nei corridoi degli edifici pubblici. • Se l'unità

presenta problemi è necessario sottoporla a manutenzione, sostituirla con una simile componenti e che la manutenzione deve essere eseguita da un servizio autorizzato dalla fabbrica personale, in modo da ridurre al minimo il rischio di possibile accensione dovuta ad un uso non corretto parti o servizio non corretto.

AVVERTENZA: Mantenere le aperture di ventilazione, nell'involucro dell'apparecchio o in la struttura incorporata, libera da ostruzioni.

AVVERTENZA: Questo apparecchio è destinato all'uso domestico e

applicazioni simili come

Ad esempio, aree cucina per il personale in negozi, uffici e altri ambienti di lavoro;

Ad esempio, case coloniche e da parte dei clienti di hotel, motel e altri tipi residenziali ambienti;

Ad esempio ambienti tipo bed and breakfast;

Ad esempio, ristorazione e applicazioni simili non legate alla vendita al dettaglio.

IMPORTANTE (Esportazione negli Stati Uniti):

I fili di questo cavo di alimentazione sono colorati in base a quanto segue codice:

Verde o verde con una striscia gialla:

Messa a terra

Bianco:

Neutro

Nero:

Vivere

Per evitare pericoli dovuti all'instabilità dell'apparecchio, è necessario posizionarlo in una posizione superficie piana o uniforme.

IMPORTANTE (Esportazione in Europa):

I fili di questo cavo di alimentazione sono colorati in base a quanto segue codice:

Verde e giallo:

Terra

Blu:

Neutro

Marrone: Vivere

Poiché il colore dei fili nel cavo di alimentazione dell'apparecchio potrebbe non corrispondono alle marcature colorate che identificano il terminale della spina, procedere come segue:

Il filo colorato di verde e giallo deve essere collegato al terminale nella spina che è contrassegnato con la lettera E, G o dal simbolo

o colorati di verde o verde-giallo.

Il filo colorato in blu deve essere collegato al terminale che è contrassegnato con la lettera N. Il filo che è colorato marrone deve essere collegato al terminale contrassegnato con la lettera L.

SPECIFICHE

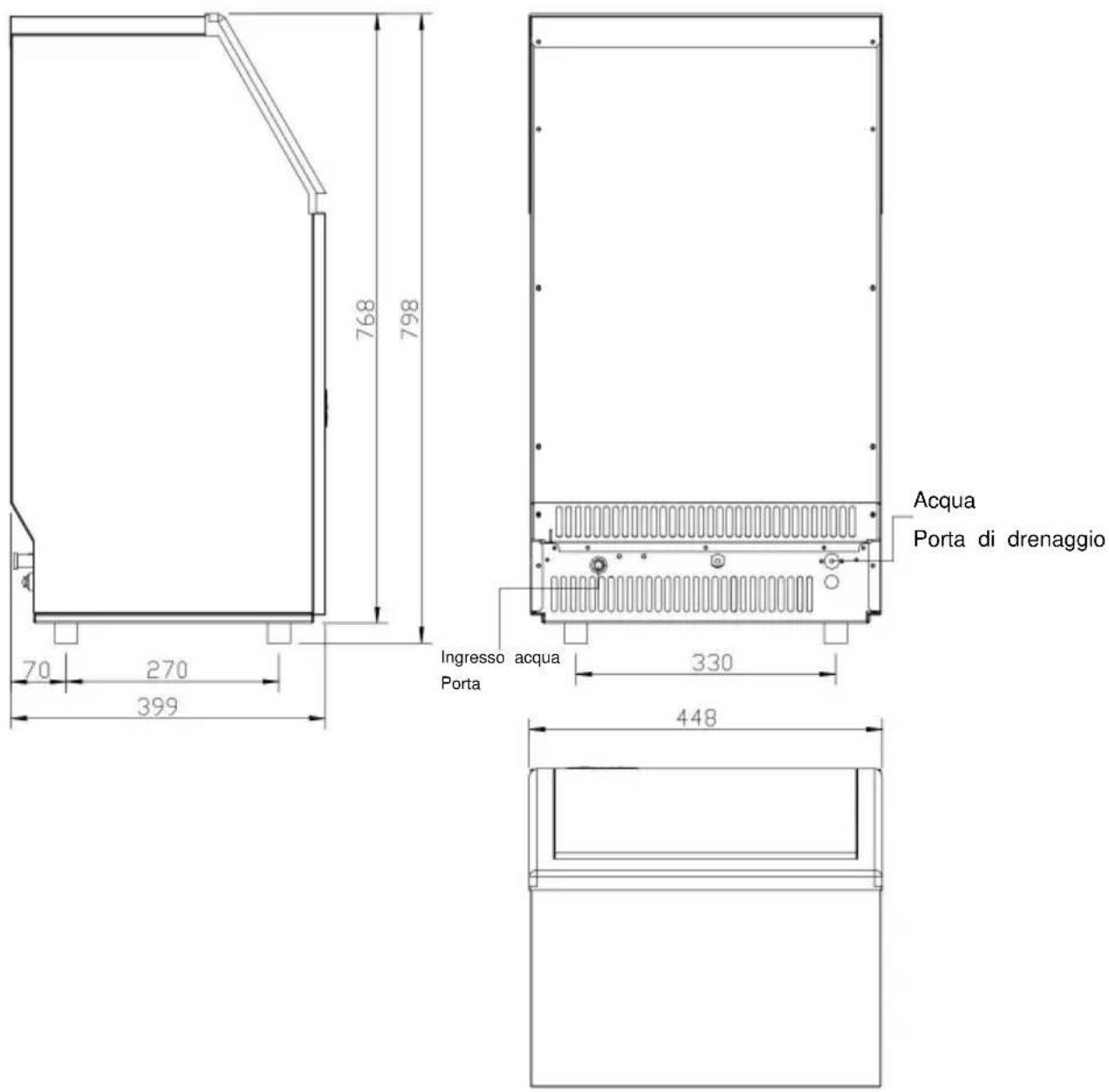

1) DIMENSIONI/CONNESSIONI

2) Valutazione

NOTA *: TESTATO A 70 gradi Fahrenheit DI TEMPERATURA AMBIENTE E 50
TEMPERATURA DELL'ACQUA in gradi Fahrenheit.

MODELLO	L'HZB-45
TENSIONE DI ALIMENTAZIONE	Vedi la targhetta
RICHIEDI CLASSE	10-40ÿ
PROTEZIONE ELETTRICA CLASSE	SPECIFICHE
POTENZA DI PRODUZIONE DEL GHIACCIO (Ampere)	2,2 Ampere
VALUTAZIONE RACCOLTA GHIACCIO (Ampere)	2,5 Ampere
CAPACITÀ DI PRODUZIONE DEL GHIACCIO (KG/24 ORE)	45kg/24 ore *
CARICA REFRIGERANTE	R290 1,86 once / 95 g
PESO NETTO (libbre)	59 libbre
Vescica	C5H10
DIMENSIONI DELL'UNITÀ (L x P x A) (mm)	Dimensioni: 448 x 400 x 798
CONSUMO DI ACQUA (L/24H)	50L
MASSIMA CONSERVAZIONE DEL GHIACCIO CAPACITÀ (libbre/kg)	33 libbre/15 kg
ACCESSORI	PALA, KIT DI INSTALLAZIONE
CONDIZIONI DI ESECUZIONE	TEMPERATURA AMBIENTE 50-110Fahrenheit/10-38ÿTEMPERATURA DI ALIMENTAZIONE DELL'ACQUA 41-95Fahrenheit/5-35ÿPRESSIONE DI ALIMENTAZIONE IDRICA 0,04-0,6 MPa

INFORMAZIONI GENERALI

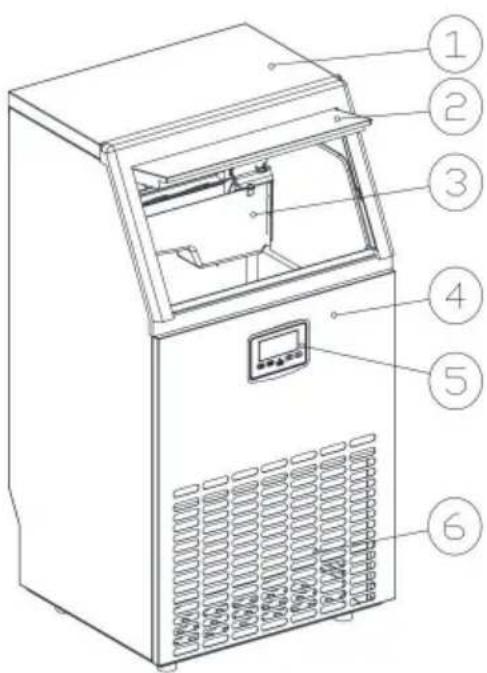

1) Costruzione dell'unità principale

1. Coperchio

superiore 2. Sportello per il

prelievo del ghiaccio 3. Gruppo di produzione del ghiaccio e serbatoio dell'acqua: comprendente evaporatore per la produzione del ghiaccio, serbatoio dell'acqua, pompa dell'acqua e alcune

parti di rilevamento

4. Pannello frontale 5.

Pannello operativo 6. Uscita dell'aria: deve garantire una circolazione regolare dell'aria, durante il funzionamento dell'unità verrà espulsa aria calda.

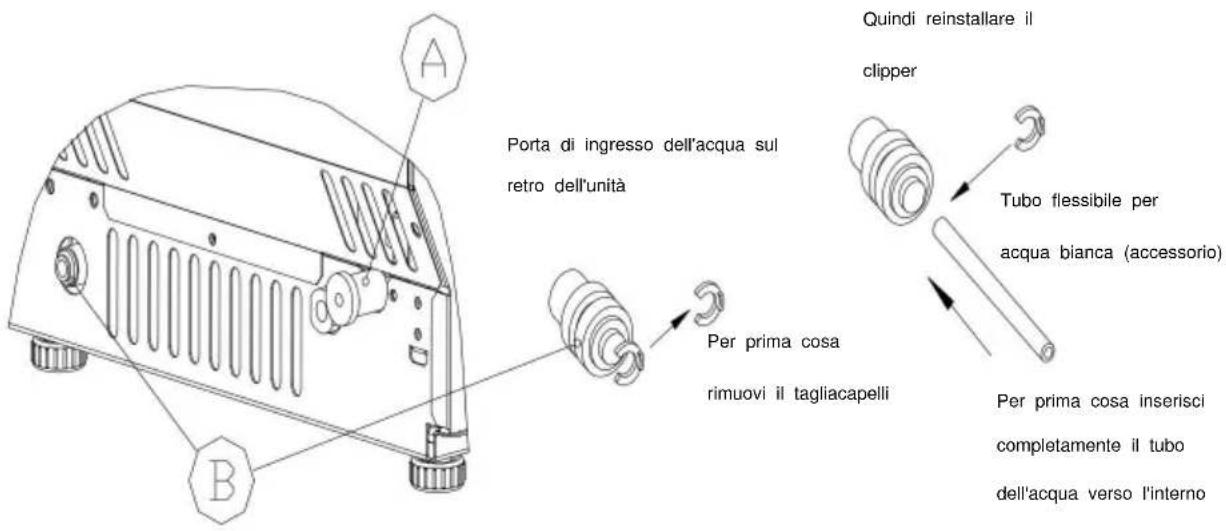

7. Porta di ingresso dell'acqua per l'alimentazione idrica: utilizzare per collegare il tubo di alimentazione idrica.

8. Porta di scarico dell'acqua: normalmente tappata con il tappo. Quando è necessario scaricare l'acqua, staccare il tappo. E collegare il tubo di scarico.

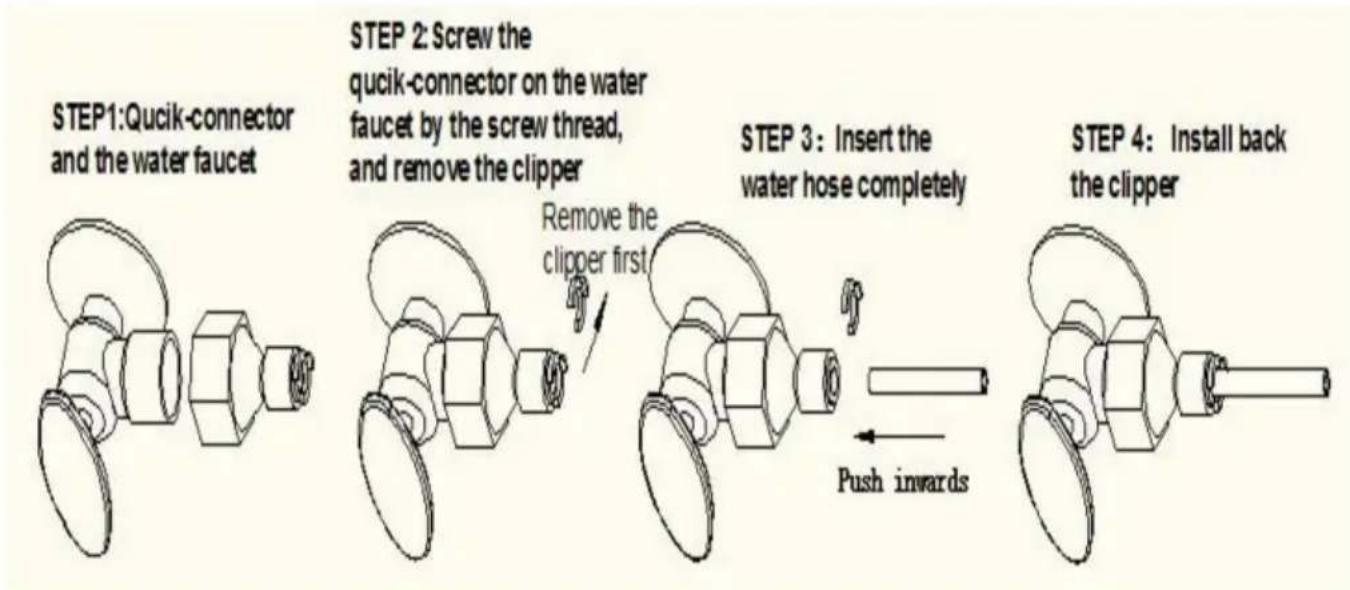

Accessorio: tubo di scarico dell'acqua lungo 2 metri, connettore rapido dell'acqua

il rubinetto dell'acqua, diametro y6,35 mm e tubo di alimentazione dell'acqua di colore bianco (3 metri di lunghezza)

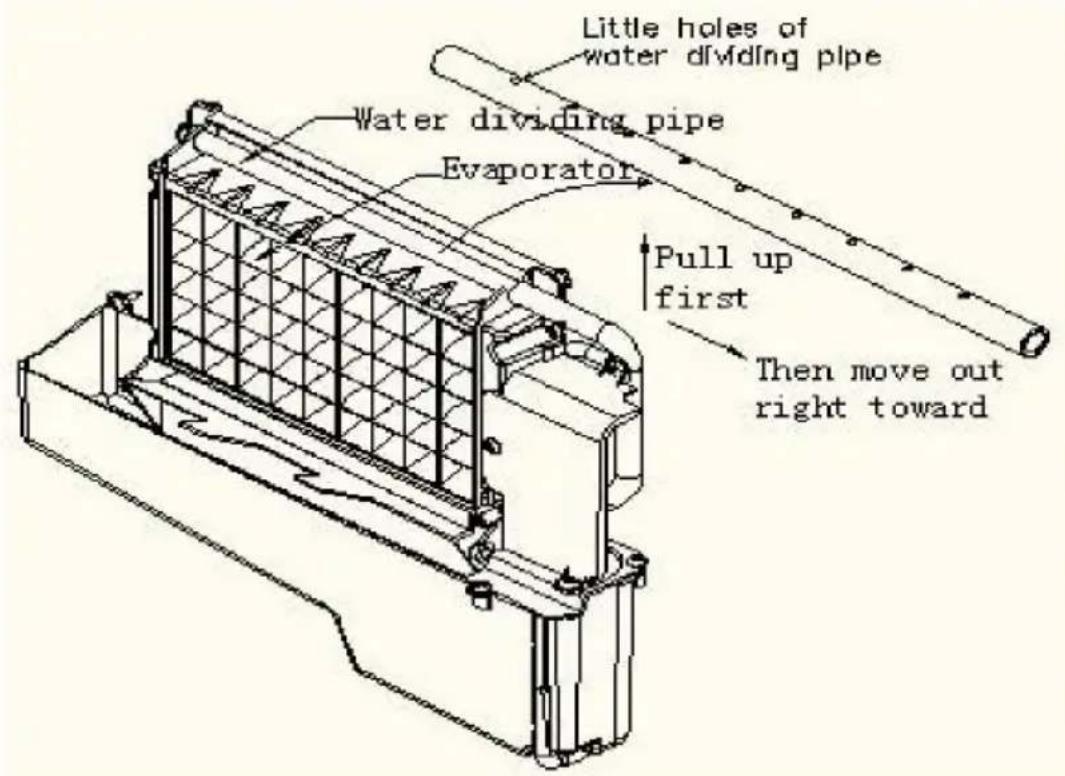

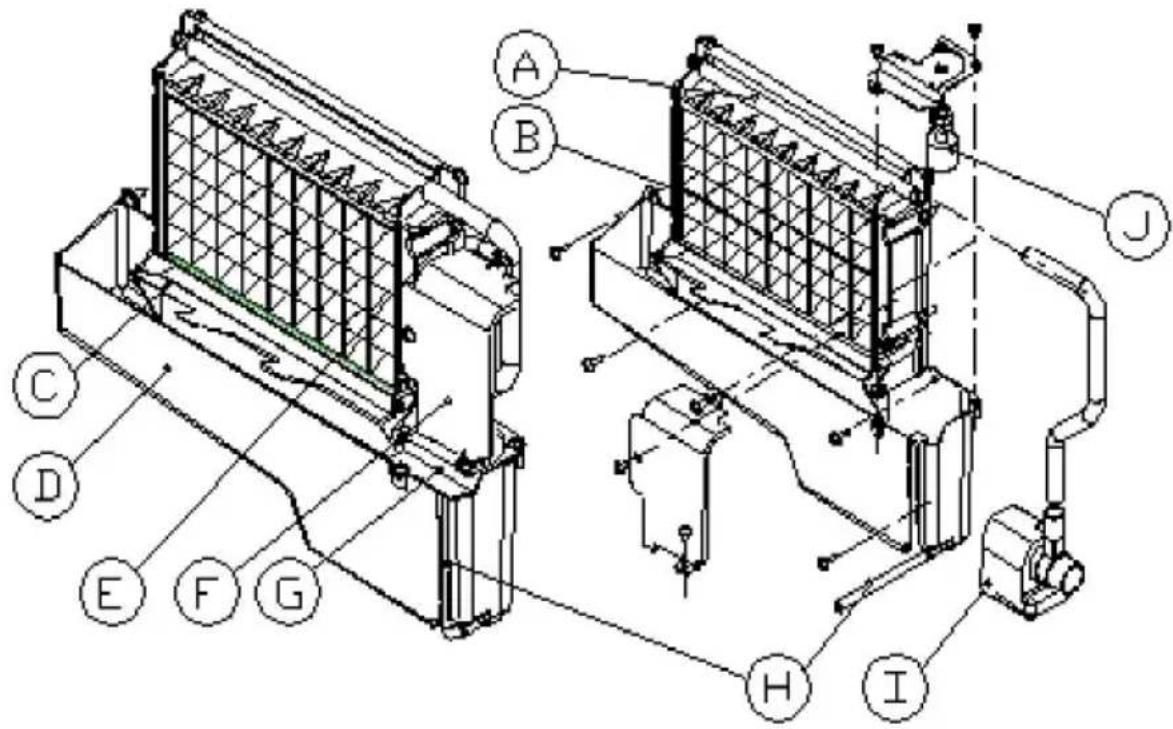

2) Fabbricazione del ghiaccio e parti del serbatoio dell'acqua

A. Tubo divisorio dell'acqua: con nove piccoli fori, l'acqua uscirà da questi piccoli fori. E se non esce acqua, può essere smontato e pulito.

B. Evaporatore (modulo di produzione del ghiaccio)

C. Scheda di rilevamento del ghiaccio pieno: utilizzare per rilevare che il mobile interno è pieno di ghiaccio o no, e per verificare se il processo di raccolta del ghiaccio è terminato o meno.

D.Serbatoio dell'acqua.

E.Tubo di alimentazione idrica.

Pannello di copertura sul lato destro dell'evaporatore.

Piastra di installazione dell'interruttore del livello dell'acqua.

Tubo di scarico dell'acqua del serbatoio dell'acqua: durante la produzione di ghiaccio, questo tubo deve essere bloccato nella fessura della parete del serbatoio dell'acqua; E durante lo scarico, questo tubo

dovrebbe essere estratto.

I.Pompa dell'acqua.

J.Interruttore di rilevamento del livello dell'acqua.

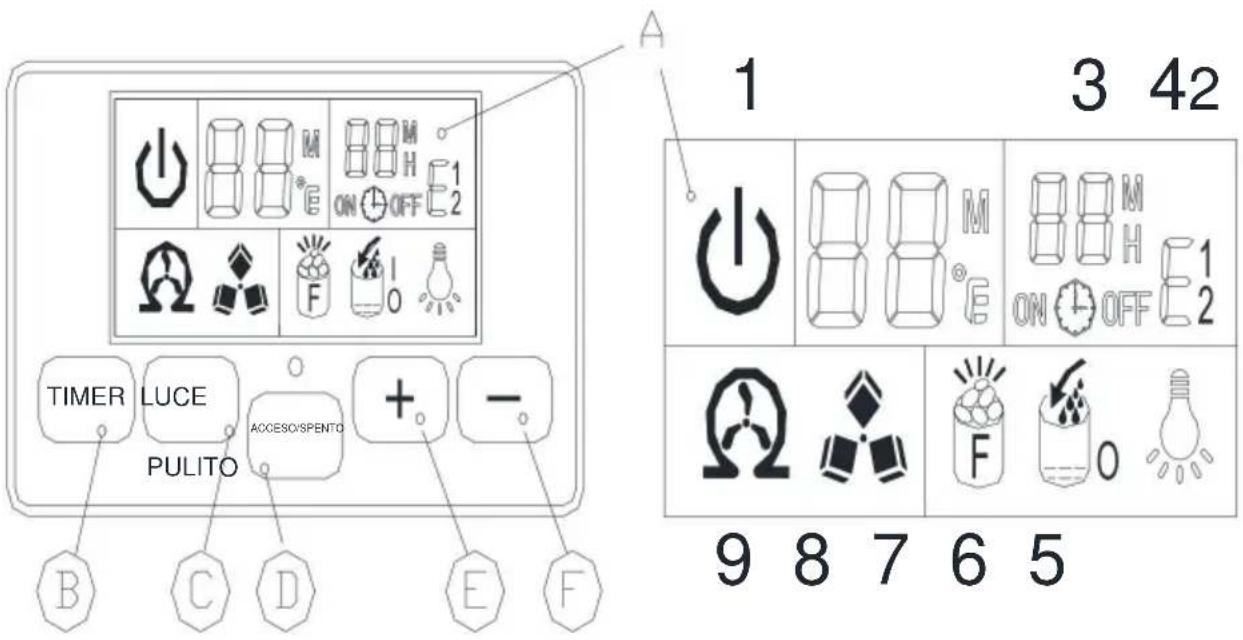

3) Pannello operativo

A 1 3 42 TIMER LUCE ACCESO/SPENTO + PULITO + - B C D E F 9 8 7 6 5

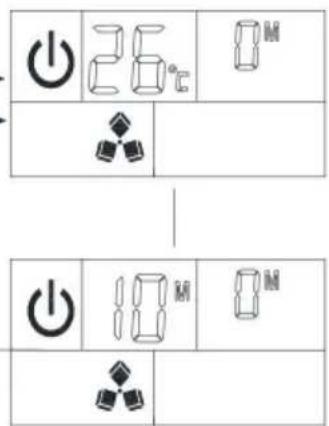

A. Finestra display LCD: 1. Simbolo

di stato unità accesa o spenta: quando l'unità è spenta (modalità standby), questo simbolo lampeggia e quando l'unità è in funzione, il simbolo rimarrà acceso; 2. Visualizzazione della temperatura ambiente e del conto alla rovescia per la produzione

del ghiaccio; 3. Visualizzazione dell'impostazione di produzione del ghiaccio e dell'impostazione del

timer; 4. Codice di errore: E1 significa che il sensore della temperatura

ambiente è difettoso. E2 significa che il processo di produzione del ghiaccio è anomalo; 5. Simbolo luce: quando

viene visualizzato questo simbolo, la luce LED all'interno dell'armadietto

sara accesa; 6. Simbolo di flusso d'acqua e assenza di acqua: se la freccia di questo simbolo lampeggia, significa che l'acqua scorre

dall'alimentazione idrica principale; e se l'intero simbolo rimane acceso, significa che non c'è acqua

dall'alimentazione idrica principale; 7. Visualizzazione di ghiaccio pieno: quando l'armadietto per il ghiaccio è pieno di cubetti di ghiaccio, questo - 11 -

verrà visualizzato il simbolo e l'unità interromperà il processo di produzione del ghiaccio;

1. Visualizzazione della produzione e raccolta del ghiaccio: quando il simbolo del cubetto di ghiaccio continua a ruotare, significa che l'unità sta producendo ghiaccio; se il simbolo lampeggia, significa che l'unità sta producendo ghiaccio.

l'unità è durante il processo di raccolta del ghiaccio;

1. Display autopulente;

B.Pulsante "luce LED":

Per accendere o spegnere la luce LED interna;

Nota: tenere premuto questo pulsante per più di 5 secondi per cambiare l'unità di temperatura ambiente tra gradi Fahrenheit e gradi centigradi grado.

C.Pulsante "Timer/Pulizia":

Premere rapidamente questo pulsante una volta, per accedere al programma di impostazione del timer; E premere questo pulsante per più di 5 secondi, per far entrare l'unità nella modalità Programma di autopulizia.

D.Pulsante "ON/OFF":

Quando l'unità è spenta, premere questo pulsante per accendere l'unità; e durante la programma di pulizia automatica o stato normale di produzione del ghiaccio, premere questo pulsante per spegnere immediatamente l'unità; e anche se l'unità è impostata con il timer, premere questo pulsante per annullare l'impostazione del Timer.

Quando l'unità sta producendo cubetti di ghiaccio, premere questo pulsante per più di 5 secondi. secondi, l'unità passerà forzatamente al processo di raccolta del ghiaccio.

E/F.Pulsante “+”, “-”:

Utilizzare per regolare la durata del periodo di produzione del ghiaccio, l'impostazione predefinita l'impostazione è zero, 1 minuto in più o in meno per ogni pressione del pulsante "+" o "-". Inoltre, per regolare il tempo di ritardo del timer, l'impostazione predefinita è zero, 1 ora in più o in meno per ogni pressione del pulsante "+" o "-".

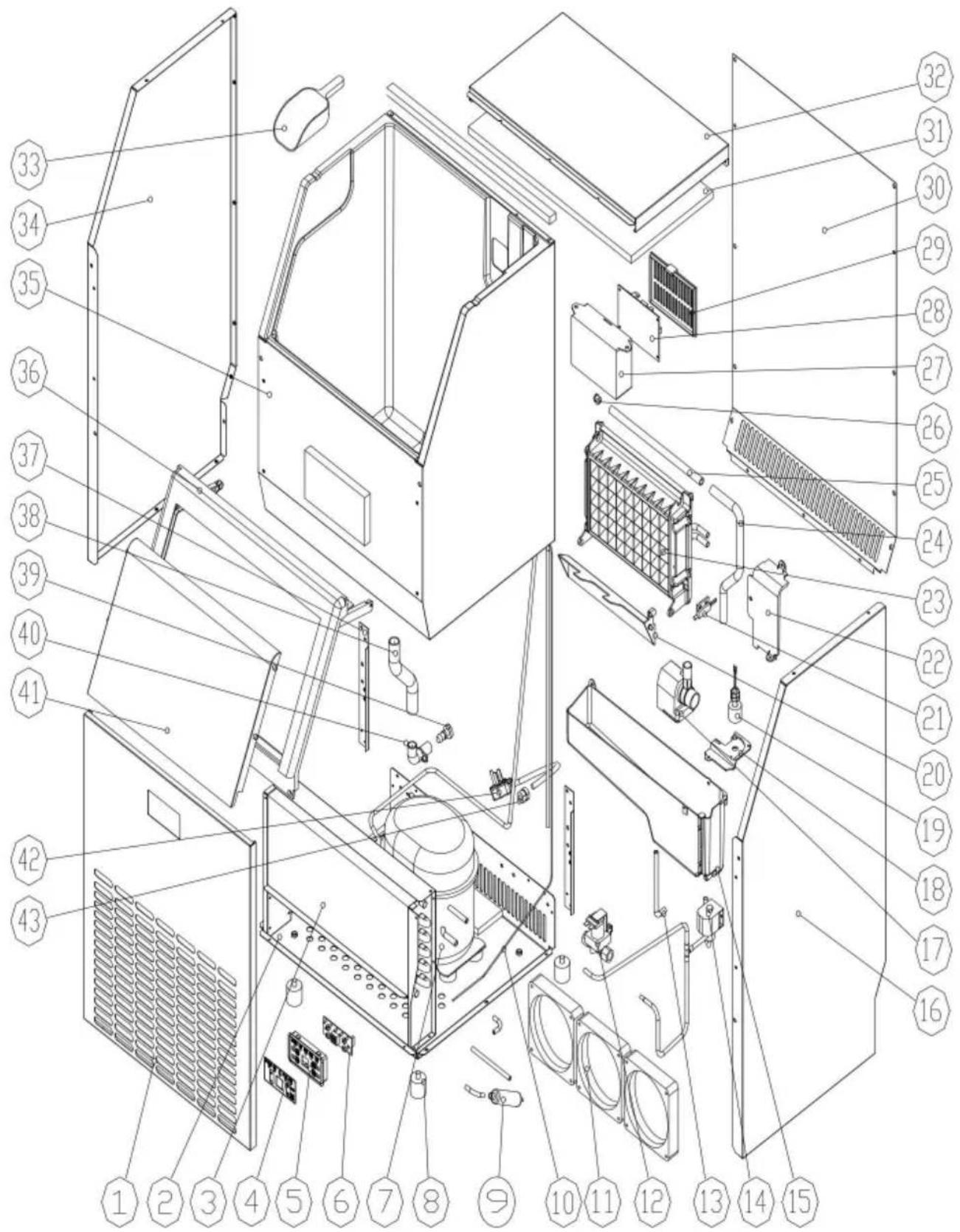

4) DISEGNI ESPLOSIVI

NO	Nome delle parti	Materiale	Quantità
1	Pannello frontale	Acciaio inossidabile	1
2	Piastra inferiore	Tavola in acciaio zincato	1
3	Condensatore	Tubo di rame e alluminioFINE	1
4	Carta del pannello operativo	ATRARE CONSTITUTO	1
5	Pannello operativo PCB box	addominali	1
6	Pannello operativo PCB	Elettrico ed elettronicoparti	1
7	Compressore	290 €	1
8	Piedino regolabile	ABS e bulloni	4
9	Filtro a secco	Rame	1
10	Capillare	Rame	1
11	Ventilatore CC	DC12V, Parti elettriche	3
12	Valvola di ingresso dell'acqua	Parti elettriche DC12V	1
13	Tubo di scarico dell'acqua di il serbatoio dell'acqua	Tubo in silicone	1
14	Raccolta del ghiaccioValvola elettromagnetica	Parti elettriche	1
15	Serbatoio dell'acqua	addominali	1
16	Piastra laterale destra	acciaio inossidabile 430	1
17	Pompa di circolazione dell'acqua	Parti elettriche	1
18	Copertura del serbatoio dell'acqua	addominali	1
19	Rilevamento del livello dell'acquainterruttore	DC5V, Parti elettriche	1
20	Piastra di rilevamento del ghiaccio pieno	addominali	1
21	Interruttore di controllo magnetico	DC5V, Parti elettriche	4
22	Copertina a destra lato dell'evaporatore	addominali	1
23 Evaporatore e suo telaio		Rame placcato con nichel e telaio in ABS	1
24	Tubo di alimentazione dell'acqua	Tubo in silicone	1
25	Tubo divisorio dell'acqua, con nove buche	addominali	1
26	Tappo della divisione dell'acqua tubo	Silicone	1
27	Scatola PCB elettrica	ABS, ignifugo	1
28	Scheda di controllo principale	PCB, Parti elettriche	1
29	Copertura del controllo principale PCB	ABS, ignifugo	1
30	Piastra posteriore	Acciaio zincato	1
31	Spugna isolante del copertura superiore	SU	1
32	Copertura superiore	Acciaio inossidabile	1
33	Pala per ghiaccio	addominali	1
34	Piastra laterale sinistra	Acciaio inossidabile 430 (opzionale)	1
35	Schiuma interna dell'armadio e Contenitore per il ghiaccio	HIPS e ciclopentano schiumante	1
36	Telaio della porta	addominali	1
37	Piastra di forza per la schiena	Acciaio zincato	1
38	Tubo di scarico dell'acqua del mobiletto interno	Tubo in silicone	1
39	Tappo di scarico dell'acqua	Gomma	1
40	Porta di scarico dell'acqua	addominali	1
41	Porta per presa ghiaccio	addominali	1
42	Cavo di alimentazione	Parti elettriche	1
43 Tagliacavi del cavo di alimentazione		PP, ignifugo	1
44	Cablaggio	Parti elettriche	1

PROCEDURE OPERATIVE E MANUTENZIONE

DISIMBALLAGGIO DELLA MACCHINA PER IL GHIACCIO

1. Rimuovere l'imballaggio esterno e interno. Controllare se tutti gli accessori, incluso manuale di istruzioni, paletta per ghiaccio, tubo di ingresso dell'acqua bianca, 4 vie a 2 i modi in cui il connettore rapido dell'acqua e il tubo di scarico dell'acqua, ecc., sono all'interno o no. Se qualche parte dovesse mancare, contatta il nostro servizio clienti.
2. Rimuovere i nastri adesivi per fissare la porta e il mobile interno, la paletta per il ghiaccio, ecc. Pulire approssimativamente la parte interna del mobile e la paletta per il ghiaccio con un panno umido.
3. Posizionare la macchina per il ghiaccio su un pavimento piano e livellato, al riparo dalla luce solare diretta e da altri fonti di calore (ad esempio: stufa, forno, radiatore). Assicurarsi che ci sia almeno almeno 20 cm di spazio tra l'uscita dell'aria e gli ostacoli e almeno 5 cm tra il lato sinistro/destro e il muro.
4. Attendere 4 ore affinché il fluido refrigerante si depositi prima di tappare il ghiaccio produttore nel caso in cui l'unità possa cadere capovolta durante la spedizione o trasporto.
5. L'apparecchio deve essere posizionato in modo che la spina sia accessibile.

ATTENZIONE: collegare solo alla fornitura di acqua potabile. Utilizzare solo acqua potabile. acqua.

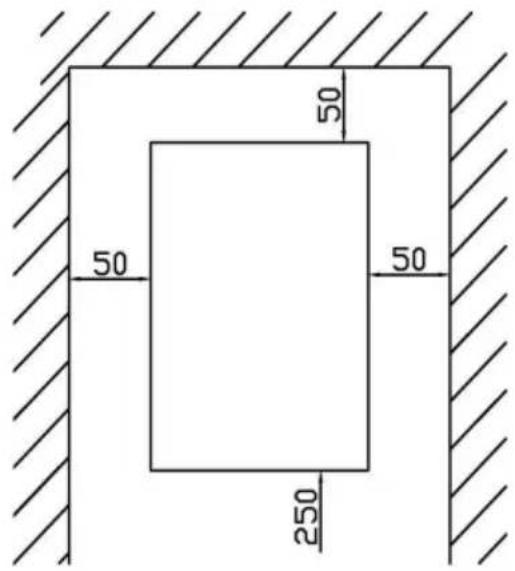

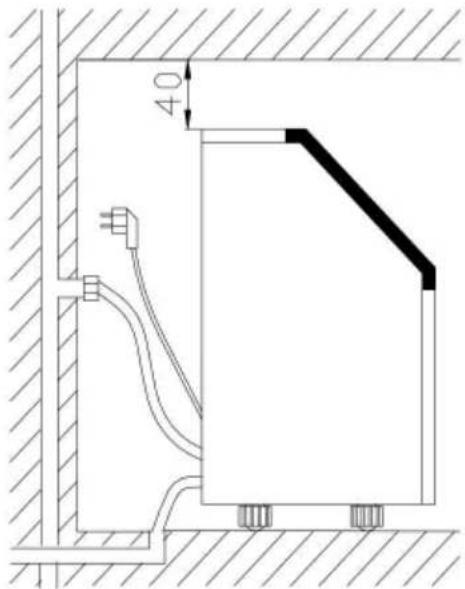

REQUISITI DI POSIZIONE DELL'INSTALLAZIONE

a) Questa unità non è per uso esterno. Mantenere la temperatura ambiente adeguata e temperatura dell'acqua in ingresso secondo la tabella delle specifiche sopra. Altrimenti influirà sulle prestazioni di produzione del ghiaccio.
b) Questa unità non deve essere posizionata vicino a nessuna fonte di calore. c) L'unità deve essere posizionata su una base solida e livellata a una temperatura norma altezza

superiore. d) Ci devono essere almeno 5 cm di spazio libero sul lato posteriore per il collegamento e 25

Lasciare spazio libero nella parte anteriore per aprire la porta e garantire una buona circolazione dell'aria. e) Non appoggiare nulla sulla parte superiore della macchina per il ghiaccio.

Spazio di installazione vista dall'alto (1:10) (mm)

50 50 50 250

Vista laterale (mm)

40

Per garantire una ventilazione adeguata per la macchina del ghiaccio, la parte anteriore dell'unità deve essere completamente libero (almeno 20 cm di spazio libero). Lasciare almeno 50 mm spazio libero nella parte posteriore e 50 mm nella parte superiore e laterale per una corretta circolazione dell'aria. L'installazione dovrebbe consentire di tirare in avanti la macchina del ghiaccio per manutenzione se necessario.

Quando si installa la macchina per il ghiaccio sotto un bancone, seguire le istruzioni consigliate dimensioni di spaziatura mostrate sopra. Posizionare le forniture elettriche e idriche e dispositivi di scarico nelle posizioni consigliate come mostrato.

Scegli un'area ben ventilata con temperature superiori a 10 ^y e inferiori

32ÿ. Questa unità DEVE essere installata in un'area protetta dagli elementi, come vento, pioggia, spruzzi d'acqua o gocciolamenti.

La macchina per il ghiaccio necessita di un'alimentazione idrica continua con pressione 1-8 bar come richiesto nella tabella delle specifiche sopra. La temperatura dell'acqua di alimentazione

nella macchina del ghiaccio deve essere compresa tra 5ÿ e 25ÿ per un corretto funzionamento.

REQUISITI ELETTRICI E COLLEGAMENTI

ATTENZIONE: QUESTA UNITÀ DEVE ESSERE COLLEGATA A TERRA.

Rischio di scossa elettrica

Collegare a una presa a muro dotata di messa a terra.

Non rimuovere mai il perno di messa a terra.

Utilizzare un alimentatore o una presa elettrica separati.

Non utilizzare mai un adattatore.

Non utilizzare mai una prolunga.

La mancata osservanza di queste istruzioni può provocare morte, incendio o scosse elettriche. shock.

Prima di spostare la macchina per il ghiaccio nella sua posizione definitiva, è importante assicuratevi di avere il corretto collegamento elettrico.

Si consiglia di installare un circuito separato, che serva solo la macchina per il ghiaccio.

fornito. Utilizzare prese che non possono essere spente tramite un interruttore o un tirante

catena. Se il cavo di alimentazione o la spina devono essere sostituiti, questa operazione deve essere eseguita da un

tecnico qualificato addetto all'assistenza.

Esportato negli Stati Uniti, questo apparecchio richiede uno standard

Presa elettrica da 110-120 Volt, 60 Hz con buona messa a terra.

Esportato in Europa, questo apparecchio richiede una presa elettrica standard da 220-240 volt, 50 Hz con messa a terra a tre poli.

Metodo di messa a terra consigliato

Per la vostra sicurezza personale, questo apparecchio deve essere correttamente collegato a terra.

l'apparecchio è dotato di un cavo di alimentazione dotato di spina di messa a terra.

Per ridurre al minimo il rischio di scosse elettriche, il cavo deve essere collegato a un accoppiamento

presa a muro con messa a terra, messa a terra in conformità alla norma nazionale

Codice elettrico e codici e ordinanze locali. Se una presa a muro di accoppiamento

non è disponibile, è responsabilità personale del cliente averne uno

presa a muro correttamente messa a terra installata da un elettricista qualificato.

PULIZIA DELLA MACCHINA PER IL GHIACCIO PRIMA DEL PRIMO UTILIZZO

Prima di utilizzare la macchina per il ghiaccio, si consiglia vivamente di pulirla completamente.

1. Aprire lo sportello per il ghiaccio.
2. Pulire con detergente diluito, acqua calda e un panno morbido.
3. Pulire ripetutamente l'acqua a contatto con le parti interne, utilizzare l'acqua o il panno umido per strofinare le parti interessate, quindi utilizzare il panno asciutto per asciugarle. 4. È possibile tirare il tubo di scarico dell'acqua del serbatoio dell'acqua che indica "H" sopra illustrazione per scaricare l'acqua pulita nel serbatoio dell'acqua, quindi accanto alla pulizia armadio interno per la conservazione del ghiaccio, finché tutte le parti interne non sono pulite, quindi svuotare tutto dell'acqua pulita dalla porta di scarico dell'acqua situata sul retro dell'unità indicando "8" nell'illustrazione sopra. E deve reinstallare lo scarico dell'acqua tubo del serbatoio dell'acqua e il tappo della porta di scarico dell'acqua dell'unità, altrimenti,
   l'unità non produrrà il ghiaccio normalmente. E suggerisco che dovresti

gettare via il cubetto di ghiaccio prodotto dal primo ciclo di produzione del ghiaccio dopo la pulizia.

1. L'esterno della macchina per il ghiaccio deve essere pulito regolarmente con un detergente delicato.
   soluzione detergente e acqua calda.
2. Asciugare l'interno e l'esterno con un panno morbido e pulito.

Importante: assicurarsi di utilizzare i nuovi set di tubi flessibili forniti con l'apparecchio per il collegamento alla rete idrica e che i vecchi tubi flessibili non devono essere riutilizzati.

1. Collegare il tubo di alimentazione dell'acqua all'unità

Fase 1: rimuovere prima il nastro sulla porta di ingresso dell'acqua per l'alimentazione idrica (indicato nella seguente illustrazione "B") situato sul retro dell'unità, quindi utilizzare il dito dell'altra mano per premere il cerchio esterno Passaggio 2: Inserisci quello estremità del tubo dell'acqua bianca nella porta di ingresso dell'acqua e spingere verso l'interno completamente e reinstallare il tagliacapelli, quindi il collegamento del tubo dell'acqua è completato.

Vista posteriore dell'unità
FASE 1: rimuovere prima il nastro
FASE 2: Inserire il tubo dell'acqua

Porta di ingresso dell'acqua sul retro dell'unità Per prima cosa rimuovi il tagliacapelli Quindi reinstallare il clipper Tubo flessibile per acqua bianca (accessorio) Per prima cosa inserisci completamente il tubo dell'acqua verso l'interno

2. Collegamento del tubo di scarico dell'acqua

Estrarre il tappo di scarico dell'acqua di colore nero (indicato A• nell'illustrazione sopra), quindi collegare il tubo di scarico bianco incluso nell'accessorio, collegare nuovamente l'altra estremità di questo scarico alla conduttura di scarico dell'acqua principale. Assicurarsi di non impostare il tubo di scarico troppo in alto.

3. Collegare il tubo dell'acqua al rubinetto dell'acqua della rete idrica

sistema di

alimentazione Innanzitutto, installare il connettore rapido dell'acqua in dotazione (da 1/4 a 1/2 pollice, con cerchio di tenuta nero) al rubinetto dell'acqua tramite filettatura; In secondo luogo, rimuovere il tagliacapelli dal connettore rapido dell'acqua, inserire completamente l'altra estremità del tubo dell'acqua in questa porta del connettore rapido, quindi reinstallare il tagliacapelli, anche questo passaggio è completato. Nota: il rubinetto dell'acqua deve essere fornito dal cliente stesso.

Importante: la pressione dell'acqua del sistema di alimentazione idrica principale deve essere 0,04-0,6 MPa

FUNZIONAMENTO DEL PROCESSO DI PRODUZIONE DEL GHIACCIO

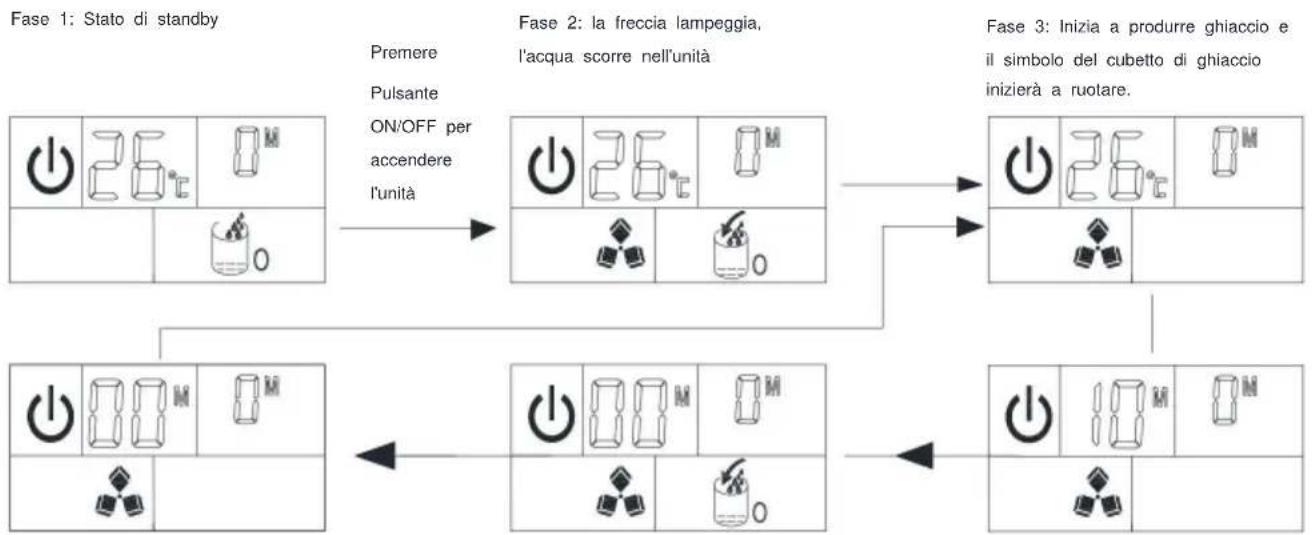

Il programma di produzione del ghiaccio è spiegato nella seguente tabella:

Fase 6: Durante la
raccolta del
ghiaccio, il processo di flusso
dell'acqua termina per iniziare nuovamente
a produrre cubetti di ghiaccio.
Fase 5: La raccolta del ghiaccio
inizia e il simbolo del cubetto di ghiaccio
lampeggia; contemporaneamente la freccia
lampeggia e l'acqua scorre nel serbatoio
dell'acqua

26°C 8M 10M 8M

Fase 4: Visualizza il conto
alla rovescia di un processo di
produzione del ghiaccio

O La freccia del simbolo lampeggia, Simbolc

significa che l'acqua scorre nel serbatoio. Continua a essere visualizzato, Se tutto questo simbolo significa che al momento non c'è fornitura idrica principale.

Il simbolo del cubetto di ghiaccio, quando ruota, significa che l'unità sta producendo il cubetto di ghiaccio; e lampeggia, significa che l'unità è in fase di raccolta del ghiaccio.

H unità di ora (impostazione del timer)

Unità M di minuto (impostazione di produzione del ghiaccio e tempo di conto alla rovescia)

-Dopo aver completato il collegamento del tubo principale di alimentazione idrica con il unità, collegare la spina di alimentazione principale. Quindi premere il pulsante "ON/OFF" su il pannello di controllo per avviare il ciclo di produzione del ghiaccio. Lo stato ON/OFF dell'unità il simbolo continuerà ad accendersi, il numero a sinistra nella finestra del display LCD visualizza la temperatura ambiente attuale e il numero giusto viene visualizzato l'impostazione attuale di produzione del ghiaccio e il simbolo del cubetto di ghiaccio ruota. Quando il il numero a sinistra cambia in lampeggiante, quindi il numero indica il tempo del conto alla rovescia per completare un ciclo di produzione del ghiaccio.

—Ogni ciclo di produzione del ghiaccio dura circa 11-20 minuti, a seconda del temperatura ambiente e la temperatura dell'acqua. E per la prima volta, in base alla temperatura iniziale dell'acqua, la produzione di ghiaccio l'ultima volta sarà un un po' più a lungo.

- Una volta terminato il processo di produzione del ghiaccio, passare al processo di raccolta del ghiaccio. Durante il processo di raccolta del ghiaccio, il simbolo del cubetto di ghiaccio cambia ruotando in lampeggiare. Contemporaneamente, la freccia sul simbolo dell'acqua di riempimento manuale inizierà per lampeggiare, l'acqua scorrerà di nuovo nel serbatoio dell'acqua fino alla palla galleggiante di l'interruttore del livello dell'acqua sale fino alla posizione più alta, quindi l'arresto dell'acqua scorre e l'intero simbolo del riempimento manuale dell'acqua scomparirà.

Una volta terminata la raccolta del ghiaccio, la piastra di rilevamento del ghiaccio pieno ruoterà verso il basso una volta, quindi tornare alla posizione originale ed entrare nella successiva processo di produzione del ghiaccio.

Se dopo la rotazione della piastra di rilevamento Ice-full, viene premuta dal ghiaccio cubo e non può tornare alla posizione originale, significa che il ghiaccio è immagazzinato

il contenitore è pieno di cubetti di ghiaccio e la macchina smetterà automaticamente di produrlo.

4.Quando il simbolo "ICE-FULLè" acceso, l'unità smette di funzionare. E se

se si allontana il cubetto di ghiaccio, l'unità ricomincerà a produrlo.

Ma si riavvierà solo dopo un intervallo di 3 minuti di funzionamento del compressore.

1. Durante il processo di produzione del ghiaccio, premere il pulsante “+” o “-” per regolare la durata del processo di fabbricazione del ghiaccio, quindi per modificare lo spessore di il cubetto di ghiaccio. Premere il pulsante “+” o “-”, la cifra giusta lampeggerà, la l'impostazione predefinita è zero, 1 minuto aggiungerà o diminuirà a ogni produzione di ghiaccio processo per ogni pressione del pulsante “+” o “-”. Dopo 5 secondi di impostazione, il la nuova impostazione verrà ricordata dal sistema.

2. La cattiva qualità dell'acqua causerà la cattiva qualità del cubetto di ghiaccio e ridurrà

la trasparenza del cubetto di ghiaccio.

Programma automatico di autopulizia

Avviare il programma di autopulizia: Dopo aver collegato tutti i tubi dell'acqua, tappare sulla spina di alimentazione principale, quindi premere il pulsante "TIMER/CLEAN" su pannello di controllo per più di 5 secondi, per accedere al programma di autopulizia.

E il

"il simbolo sarà sempre acceso durante questo periodo, la cifra a sinistra sarà indica il tempo rimanente. La durata totale è di 20 minuti per uno programma di autopulizia.

Annullare il programma di autopulizia: ci vogliono circa 20 minuti per completarlo un programma di autopulizia. Quando il programma è terminato, il sistema sarà in modalità standby automaticamente. E puoi anche premere il pulsante "ON/OFF" sul pannello di controllo per annullare forzatamente il programma di autopulizia.

Operazione di impostazione del timer

Intervallo di tempo di ritardo: 1-24 ore, tempo predefinito: 1 ora

Come impostare il timer di accensione: quando l'unità è in modalità standby, premere il tasto

Pulsante “TIMER/CLEAN” per impostare il timer di accensione.

il simbolo sarà

iniziare ad accendersi, il numero “1” sopra il simbolo lampeggerà per visualizzare l'impostazione tempo di ritardo. Mentre il numero lampeggia, premere il pulsante +", "-" per modificare il

tempo di ritardo del timer, 1 ora in aumento o in diminuzione per ogni pressione del pulsante “+” o “-”. Cinque secondi dopo l'impostazione, l'impostazione desiderata sarà ricordato.

Come annullare l'ON-Timer: Premere il pulsante "TIMER/TIMER", il

numero sopra il “ ON ” il simbolo lampeggerà per visualizzare il ritardo attuale ora del timer ON e premere nuovamente questo pulsante per annullare l'operazione

Impostazione del timer, anche il “ON” simbolo e il numero scomparirà.

Il secondo modo semplice per annullare l'accensione tramite timer è premere il pulsante "ON/OFF", che annullerà forzatamente l'impostazione dell'accensione tramite timer.

Come impostare il timer di spegnimento: quando l'unità è in funzione, premere il tasto

Pulsante “TIMER/CLEAN” per impostare il timer di spegnimento. OFF” il simbolo sarà iniziare ad accendersi, il numero “1” sopra il simbolo lampeggerà per visualizzare il

impostazione del tempo di ritardo. Mentre il numero lampeggia, premere il pulsante +"ÿ"- " per cambiare il tempo di ritardo del timer, 1 ora in aumento o in diminuzione per ogni premendo il pulsante "+" o "-". Cinque secondi dopo l'impostazione, l'impostazione desiderata verrà ricordato.

Come annullare l'OFF-Timer: Premere il tasto "TIMER/TIMER", il

numero sopra il “OFF” Il simbolo lampeggerà per visualizzare il ritardo attuale

ora del timer di spegnimento e premere nuovamente questo pulsante per annullare l'operazione

Impostazione del timer, anche il OFF e il numero sopra indicato scomparirà;

E anche il secondo modo semplice per annullare l'OFF-Timer è premere il tasto Pulsante "ON/OFF", annullerà forzatamente l'impostazione ON-TIMER, inoltre spegnere l'unità.

Funzionamento della luce LED interna

Quando l'unità è collegata, premere il pulsante "LIGHT" sul pannello di controllo

pannello una volta per accendere la luce LED all'interno del contenitore del ghiaccio e il simbolo sulla finestra del display LCD si accenderà. Premere questo pulsante una volta

di nuovo, la luce LED e il simbolo si spegneranno contemporaneamente.

NOTA: se si preme il pulsante "LIGHT" per più di 5 secondi, il l'ambiente può essere modificato tra gradi centigradi e Fahrenheit grado (tra e ).

CODICE DI ERRORE DI GUASTO DELL'UNITÀ

Quando l'unità è guasta, il codice di errore verrà visualizzato sul lato sinistro Finestra di visualizzazione LCD.

E1 significa che il sensore della temperatura ambiente non funziona correttamente.

E2 significa che il programma di produzione del ghiaccio è anomalo, incluso troppo grande cubetto di ghiaccio, nessun cubetto di ghiaccio che cade, o non si formano cubetti di ghiaccio, ecc.

NOTA: Durante il processo di produzione dei cubetti di ghiaccio, premere il pulsante "ON/OFF" per più di 5 secondi, l'unità entrerà nel processo di raccolta del ghiaccio. Dopo

il processo di raccolta del ghiaccio è completato, l'università tornerà a produrre ghiaccio processo.

Drenaggio dell'acqua

Assicurarsi che il tubo di scarico dell'acqua sia collegato correttamente all'unità

torna indietro per primo.

A. È possibile scaricare l'acqua nel contenitore del ghiaccio attraverso il drenaggio bianco tubo collegato alla porta di drenaggio posteriore. Assicurarsi di non impostare il bianco tubo di scarico troppo alto.

B. Per l'acqua nel serbatoio dell'acqua, è possibile estrarre il tubo in silicone sul lato destro del serbatoio dell'acqua che indica "H" nell'illustrazione sopra per drenare l'acqua pulita nel serbatoio dell'acqua, fino a quando il tubo in silicone non si estende completamente, l'acqua può defluire nel contenitore del ghiaccio. Quindi l'acqua può essere scaricata attraverso la porta di scarico dell'acqua sul retro dell'unità.

Promemoria: pulire frequentemente il serbatoio dell'acqua, può migliorare la qualità dei cubetti di ghiaccio

qualità e l'unità e la sua pompa di circolazione dell'acqua possono funzionare molto più a lungo.

C. Per l'acqua nel serbatoio di carica dell'acqua, estrarre il tubo in silicone sul

lato destro del serbatoio dell'acqua che indica "H" nell'illustrazione sopra, quindi collegarlo

l'unità, lasciare che l'unità funzioni con il programma di produzione del ghiaccio o con il programma di autopulizia,

l'acqua scorrerà nel serbatoio dell'acqua, sempre attraverso il tubo di flusso in silicone

nel contenitore del ghiaccio, infine può essere scaricato dall'unità attraverso lo scarico dell'acqua

porta sul retro dell'unità.

Suoni normali

La tua nuova macchina per il ghiaccio potrebbe emettere suoni che non ti sono familiari. La maggior parte

i nuovi suoni sono normali. Superfici dure come pavimento, pareti e armadi

può far sembrare i suoni più forti di quanto non siano in realtà. Il seguente

describe i tipi di suoni che potrebbero risultarti nuovi e cosa potrebbe esserlo

realizzandoli. •

Sentirai un sibilo quando la valvola di controllo si apre per far

flusso d'acqua nel serbatoio dell'acqua per ogni ciclo di produzione del ghiaccio.

- Rumori di tintinnio possono provenire dal flusso del refrigerante o dalla linea dell'acqua.

Anche gli oggetti conservati sopra la macchina del ghiaccio possono produrre rumori.

- Il compressore ad alta efficienza può produrre un suono pulsante o acuto

suono.

- L'acqua che scorre dal serbatoio dell'acqua alla piastra dell'evaporatore può causare

rumore di schizzi. •

L'acqua che scorre dall'evaporatore al serbatoio dell'acqua può creare un

suono di schizzi. • Al

termine di ogni ciclo, potresti sentire un gorgoglio dovuto al refrigerante

che scorre nella macchina del

ghiaccio. • Potresti sentire l'aria che viene spinta sul condensatore dalla ventola del condensatore.

Durante il ciclo di raccolta, potresti sentire il rumore dei cubetti di ghiaccio che cadono

il contenitore del ghiaccio.

Quando si avvia per la prima volta la macchina del ghiaccio, si potrebbe sentire l'acqua che scorre

continuamente. La macchina del ghiaccio è programmata per eseguire un ciclo di risciacquo prima di

inizia a produrre ghiaccio.

PREPARAZIONE DELLA MACCHINA PER IL GHIACCIO PER UNA CONSERVAZIONE PROLUNGATA

Se la macchina per il ghiaccio non verrà utilizzata per un lungo periodo o dovrà essere spostata in un altro posto sarà necessario drenare tutta l'acqua presente nel

sistema.

1. Lasciare che tutti i cubetti di ghiaccio siano stati espulsi dall'evaporatore del ghiaccio creatore.
2. Spegnere l'unità e scollegare il cavo di alimentazione.
3. Scaricare tutta l'acqua presente all'interno dell'unità secondo la sezione "Acqua
   Drenaggio". Quando tutta l'acqua è stata drenata, reinstallare il
   tubo di scarico dell'acqua del serbatoio dell'acqua.
4. Scollegare il tubo di scarico dell'acqua dalla conduttura di scarico principale o dal pavimento scarico, rimettere il tappo di scarico.
5. Lasciare la porta aperta per consentire la circolazione e impedire la formazione di muffa e ammuffimento.
6. Lasciare il cavo di alimentazione scollegato fino al momento di riutilizzarlo.
7. Asciugare l'interno e pulire l'esterno dell'unità.
8. Mettere un sacchetto di plastica sull'unità per proteggerla da polvere e sporco.

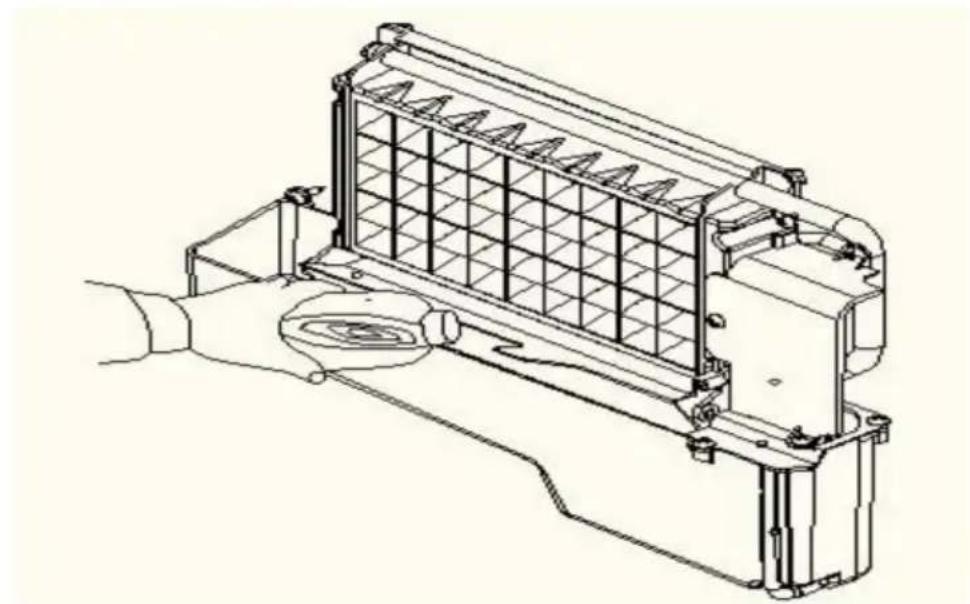

PULIZIA E MANUTENZIONE

ATTENZIONE: Prima di effettuare qualsiasi operazione di pulizia o manutenzione, scollegare il fabbricatore di ghiaccio dalla rete elettrica. (ECCEZIONE:

Programma di autopulizia del fabbricatore di ghiaccio).

Non utilizzare alcol o fumi per la pulizia o la sanificazione della macchina del ghiaccio.

potrebbe causare crepe sulle parti in plastica.

Chiedere a un tecnico qualificato di controllare e pulire il condensatore almeno

una volta all'anno, per garantire il corretto funzionamento dell'unità.

Questo apparecchio deve essere pulito utilizzando un getto d'acqua.

ATTENZIONE

Se la macchina del ghiaccio è rimasta inutilizzata per un lungo periodo, prima del successivo utilizzo

deve essere pulito a fondo. Seguire attentamente le istruzioni fornite per la pulizia o l'uso della soluzione disinfettante. Non lasciare alcuna soluzione all'interno della macchina del ghiaccio dopo la pulizia.

Una pulizia periodica e una manutenzione adeguata garantiranno efficienza, prestazioni al top, igiene e lunga durata. Gli intervalli di manutenzione elencati si basano su condizioni normali. Potresti voler accorciare gli intervalli se hai animali domestici, o se l'unità viene utilizzata all'esterno, o se ci sono altre considerazioni speciali.

Cosa non si dovrebbe fare Non

conservare mai nel contenitore del ghiaccio nulla che non sia ghiaccio: oggetti come bottiglie di vino e birra non solo sono antigienici, ma le loro etichette potrebbero scivolare via e ostruire il tubo di scarico.

Pulizia esterna La porta

e il mobile possono essere puliti con una soluzione di detergente delicato e acqua calda, come 28 g di detersivo per piatti mescolati a 7,5 l di acqua calda. Non usare detergenti a bas di solventi o abrasivi. Usare una spugna morbida e risciacquare con acqua pulita. Strofinare con un panno morbido e pulito per evitare macchie d'acqua.

La piastra laterale in acciaio può scolorirsi se esposta al gas di cloro e deve essere pulita. Pu la piastra in acciaio con una soluzione di detergente delicato e acqua calda e un panno umido. Non utilizzare mai detergenti abrasivi.

Pulizia interna del

contenitore di stoccaggio

del ghiaccio Il contenitore di stoccaggio del ghiaccio deve essere disinfettato di tanto in tanto.

Pulire il contenitore prima di utilizzare la macchina per il ghiaccio per la prima volta e riutilizzarlo dopo un lungo periodo di inattività. Di solito è opportuno disinfettare il contenitore dopo aver pulito il sistema di produzione del ghiaccio e dopo che il contenitore di stoccaggio è 1. Scollegare l'alimentazione dall'unità.

1. Aprire la porta e con un panno pulito, pulire l'interno con un soluzione disinfettante composta da 28 g di candeggina o cloro per uso domestico e 7,5 l di acqua calda (da 35ÿ a 41ÿ).
2. Risciacquare abbondantemente con acqua pulita. L'acqua di scarico verrà scaricata attraverso il tubo di scarico.
3. Ricollegare l'alimentazione all'unità.

Il cucchiaio per il ghiaccio deve essere lavato regolarmente. Lavalo come qualsiasi altro alimento contenitore.

AVVERTIMENTO

NON utilizzare detergenti solventi o abrasivi sulle parti interne.

Questi detergenti possono trasmettere sapore ai cubetti di ghiaccio o danneggiarli o scolorire l'interno.

Pulizia delle parti della produzione di ghiaccio

Durante l'utilizzo, pulire periodicamente il sistema principale del

macchina per il ghiaccio.

1. Ripetere il passaggio precedente per pulire il serbatoio dell'acqua e le altre parti interne dell'unità.

2. In particolare, al tubo di divisione dell'acqua sull'evaporatore, quando il il compressore e la pompa dell'acqua funzionano normalmente, ma se non c'è acqua che fuoriesce dal tubo di divisione dell'acqua o l'acqua che scorre è molto piccola, si prega di scaricare questo tubo di divisione dell'acqua per pulirlo con attenzione. Pulire ogni piccoli fori sul tubo di divisione dell'acqua mostrato nell'illustrazione seguente, assicurarsi che ogni foro non sia ostruito da qualcosa, quindi reinstallare il posizione originale.

3. La durata del periodo di pulizia è correlata alla qualità dell'acqua. E scarico l'acqua più frequentemente, l'unità e la sua pompa dell'acqua possono funzionare molto più a lungo.

4. Quando ci sono cubetti di ghiaccio sulla superficie dell'evaporatore, ma non possono cadere facilmente, non utilizzare la sostanza meccanica per rimuoverla con la forza; Solo premere il pulsante "ON/OFF" per più di 5 secondi, l'unità entrerà in

processo di scioglimento del ghiaccio, dopo un po' i cubetti di

ghiaccio più grandi cadranno, quindi spegnere l'unità e scollegare il cavo di alimentazione per pulire la superficie dell'evaporatore.

1. Per il serbatoio dell'acqua e la piastra di rilevamento del ghiaccio pieno

Anche il serbatoio dell'acqua e la piastra di rilevamento del ghiaccio pieno sono molto importanti per mantenere il tuo cubetto di ghiaccio igienico. Metti una miscela di detergente neutro e acqua in un getto d'acqua pulita, quindi spruzza su tutta la superficie interna del serbatoio e sulla piastra di rilevamento del ghiaccio. Pulisci queste superfici il più possibile con un panno pulito. Quindi, spruzza le superfici con acqua pulita, pulendo con un panno asciutto e pulito. Quindi, scarica l'acqua pulita nel serbatoio dell'acqua estraendo il tubo di scarico dell'acqua del serbatoio dell'acqua che indica "H" nell'illustrazione sopra. Quando tutta l'acqua pulita è stata scaricata, reinstallare il tubo di scarico dell'acqua del serbatoio dell'acqua.

Suggerimento: dopo aver pulito le parti interne, averle rimontate nella posizione corretta e aver rimesso in funzione la macchina, gettare via il primo lotto di ghiaccio.

Pulizia del sistema di assemblaggio per la produzione di ghiaccio utilizzando il detergente per macchine per il ghiaccio Nu-Calgon Nickle Safe (meglio se si utilizza l'erogazione automatica di acqua)

I minerali che vengono rimossi dall'acqua durante il ciclo di congelamento formeranno alla fine un deposito duro e squamoso nel sistema idrico. Pulire regolarmente il sistema aiuta a rimuovere l'accumulo di calcare minerale. La frequenza con cui è necessario pulire il sistema dipende dalla durezza dell'acqua. Con acqua dura da 4 a 5 grani/litro, potrebbe essere necessario pulire il sistema anche ogni 6 mesi.

1. Spegnere la macchina del ghiaccio. Tenere la macchina del ghiaccio collegata alla fornitura idrica principale e al tubo di scarico. Ma chiudere il rubinetto dell'acqua della fornitura idrica principale.
2. Apri lo sportello e tira fuori tutti i cubetti di ghiaccio. Puoi buttarli o conservarli in una ghiacciaia o in una borsa frigo.
3. Preparazione della soluzione detergente. Mescolare il detergente per macchine del ghiaccio Nu-Calgon Nickle Safe con acqua per preparare la soluzione detergente.

AVVERTIMENTO

Indossare guanti di gomma e occhiali protettivi (e/o visiera) quando si maneggia il detergente o il disinfettante per macchine per il ghiaccio.

Utilizzare un contenitore di plastica o di acciaio inossidabile con una capacità superiore a 4 litri, mescolare

Detergente per macchine del ghiaccio Nu-Calgon Nickle Safe da 300 ml con 2,8 litri di acqua calda acqua circa 50-60 ÿ, quindi dividerli per 2 parti equamente in 2 tazze. È

è meglio mantenere la temperatura di ogni tazza di soluzione detergente.

Controllare che il tubo di scarico dell'acqua del serbatoio dell'acqua sia stato

installato correttamente nella fessura della parete del serbatoio. Quindi versare una tazza di

Soluzione detergente per macchine del ghiaccio Nickel-Safe nel serbatoio dell'acqua. Attendere circa 5 minuti.

1. Accendere la macchina del ghiaccio, quindi premere il pulsante "TIMER/CLEAN"

sul pannello di controllo per più di 5 secondi, per entrare nella modalità autopulente

programma. Come nella spiegazione precedente, la pompa dell'acqua funziona per 8 minuti

e si ferma per 3 minuti, un ciclo, ancora un ciclo. Il tempo di durata totale

è di 20 minuti per un programma di autopulizia.

Durante questo processo, il “ ”il simbolo sarà sempre acceso durante questo punto e la finestra delle cifre indicheranno il tempo rimanente.

1. Dopo 20 minuti dal completamento di un programma di autopulizia, estrarre il

tubo di scarico del serbatoio dell'acqua, scaricare la soluzione detergente nella parte inferiore

contenitore di stoccaggio del ghiaccio. Scuotere leggermente l'unità per far uscire tutto il liquido di pulizia

soluzione completamente. Quindi reinstallare il tubo di scarico nella fessura dell'acqua

cisterna.

1. Ripetere i passaggi da 4 a 6 per pulire nuovamente il sistema di produzione del ghiaccio.

AVVERTIMENTO

Il detergente per macchine del ghiaccio contiene acidi.

NON utilizzare o miscelare con altri prodotti detergenti a base di solventi.

Utilizzare guanti di gomma per proteggere le mani. Leggere attentamente le istruzioni per la sicurezza del materiale. istruzioni riportate sul contenitore del detergente per la macchina del ghiaccio.

SCARTARE il primo quantitativo di ghiaccio introdotto dopo la pulizia.

1. Quindi aprire il rubinetto dell'acqua della rete idrica principale e lasciare scorrere l'acqua nell'unità. E premere il pulsante "TIMER/CLEAN" sul pannello di controllo per ulteriori di 5 secondi, per entrare nel programma di autopulizia. Come sopra spiegazione, la pompa dell'acqua funziona per 8 minuti e si ferma per 3 minuti, un ciclo, ancora un ciclo. La durata totale è di 20 minuti per un

programma di autopulizia. Durante questo processo, il sarà

il simbolo sarà

sempre acceso durante questo periodo e la finestra delle cifre indicherà la sinistra tempo. Attraverso questo processo, risciacquerà il tubo di divisione dell'acqua, l'evaporatore, la pompa dell'acqua, il tubo in silicone e il serbatoio dell'acqua, ecc.

1. Dopo aver completato un programma di autopulizia, estrarre il tubo di scarico dell'il serbatoio dell'acqua, scaricare la soluzione detergente nel vano inferiore per il ghiaccio contenitore, agitare leggermente l'unità per far uscire completamente tutta l'acqua. Quindi rimettere saldamente il tubo di scarico nella fessura del serbatoio dell'acqua.
2. Ripetere i passaggi 8-9 per altre 2 volte.
3. Seguire il programma sopra indicato per pulire il contenitore del ghiaccio.
4. Una volta terminato questo speciale programma di pulizia, puoi tornare alla normale routine modalità di produzione del ghiaccio. E suggerisci di scartare il primo lotto di cubetti di ghiaccio.

Suggerimento per la pulizia

1) PULIZIA QUOTIDIANA

La pala del ghiaccio, la porta e il tubo di separazione dell'acqua devono essere puliti da

te stesso ogni giorno. Alla fine di ogni giorno, sciacqua la paletta per il ghiaccio e pulisci entrambi i lati della porta con un panno pulito.

2) PULIZIA SEMESTRALE La paletta

per il ghiaccio, il contenitore del ghiaccio, il serbatoio dell'acqua, la piastra di rilevamento del ghiaccio pieno e la superficie dell'evaporatore devono essere puliti personalmente ogni due mesi, secondo il programma di pulizia interna.

3) PULIZIA SEMESTRALE Tutti i

componenti e le superfici esposte all'acqua o ai cubetti di ghiaccio, come il contenitore del ghiaccio, il serbatoio dell'acqua, la porta, l'evaporatore, la pompa dell'acqua, il tubo in silicone, il tubo di divisione dell'acqua, ecc. devono essere puliti utilizzando il detergente per macchine per il ghiaccio Nu-Calgon Nickle Safe ogni 6 mesi. Devono essere puliti dal tecnico dell'assistenza in base al programma di pulizia del sistema di assemblaggio per la produzione di ghiaccio

SCHEMA ELETTRICO

RISOLUZIONE DEI PROBLEMI NORMALI

Problema	Possibile causa	Soluzione
Il tutto“ il simbolo è sempre SU.	Nessuna acqua nell'unità	Quando l'acqua è automatica fornendo modo, forse il principale la pressione dell'acqua è troppo bassa o il tubo di alimentazione dell'acqua è bloccati. Controllali e aumentando la pressione dell'acqua e pulire l'alimentazione tubo flessibile.Quando si utilizza l'acqua manuale fornendo modo, forse c'è mancanza di acqua nel serbatoio di carico dell'acqua, riempire l'acqua nell'acqua serbatoio di carica al MAX acqua livello.
	Palla galleggiante di il livello dell'acqua rilevamento interruttore è bloccato, non può essere sollevato	Pulisci il serbatoio dell'acqua e il interruttore di rilevamento del livello dell'acqua.
	L'acqua scorre fuori dal lato di il serbatoio dell'acqua	Posizionare l'unità sul livello posizione, non sul pendio.
	L'acqua scorre fuori dall'acqua tubo di scarico di il serbatoio dell'acqua.	Estrarre il tubo e installarlo torna alla fessura sul lato destro del serbatoio dell'acqua correttamente.
L'unità entra nelprocesso diproduzione delghiaccio, ma nonscorre acqua nell'unità e ilTotale il simbolo è acceso.	Nessuna acquanel serbatoio dicarico dell'acqua,o problema di fornituradell'acqua, o il tubo insilicone del serbatoiodell'acqua non èsul correttoposizione.	Quando l'acqua è automaticamodo di fornitura, forse la pressioneprincipale dell'acqua è troppo bassa o il tubodi alimentazione dell'acqua èbloccato. Controllali eaumentare la pressione dell'acqua epulire il tubo di alimentazione.Quando si utilizza il metodo difornitura manuale dell'acqua, potrebbenon esserci acqua nel serbatoio di caricodell'acqua, riempire l'acqua nell'acquacaricare il serbatoio fino al livello MAXdell'acqua.Il tubo in silicone del serbatoio dell'acquadeve essere fissato nella fessura laterale delserbatoio dell'acqua.
La pompa dell'acqua funziona,ma non c'è flusso d'acquafuori dall'acquatubo divisorio	I piccoli buchisull'acquail tubo di divisione èbloccato.	Pulisci questi piccoli buchi.
La pompa di circolazionedell'acqua non funziona	Una sostanzaspeciale inblocco serbatoio acquala pala della pompa.	Pulisci il serbatoio dell'acqua e la pompadell'acqua
La trasparenza delcubetto di ghiaccio ènon molto buono	La qualità dell'acqua èpessima	Utilizzare il filtro dell'acqua o l'acquapurificatore per addolcire o filtrarel'acqua.
La forma del cubetto dighiaccio è irregolare	La qualità dell'acquanon è buona o ilserbatoio dell'acqua èmolto sporcoI piccoli buchisul tubo didistribuzione dell'acquac'è qualcosa bloccato	Pulisci il serbatoio dell'acqua esostituire con acqua nuova.Pulisci il tubo di distribuzione dell'acqua.assicurati che tutti i nove fori siano non ostruito
Il cubetto di ghiaccio è molto sottile	Ambientela temperatura ètroppo alta	Spostare l'unità su bassotemperatura o allungare il tempo di ogni ciclo d produzione del ghiaccio.
	Circolazione dell'ariaintorno all'unitànon è buono	Assicurati che ci siano più di20 cm di spazio tra la parte posteriore e anteriore dell'unità e l'ostacolo
Il cubetto di ghiaccio è troppospesso	Ambientela temperatura ètroppo bassa	Ridurre il tempo di ogni ghiacciociclo di fabbricazione.
"PIENO DI GHIACCIO"il simbolo è acceso	Il contenitore delghiaccio è pieno dicubetto di ghiaccio.	Prendi un cubetto di ghiaccio
Il ciclo di produzione delghiaccio è normale, ma nonc'è nessun cubetto di ghiaccio prodotto	La temperaturadell'ambiente odell'acqua nell'acquail serbatoio è troppo alto	Spostarsi in un luogo contemperatura inferiore a90 gradi Fahrenheit, centigradi e passareall'acqua a bassa temperatura
	Perdita direfrigerante,codice di errore E2display	Ho bisogno del tecnico dell'assistenzamantenere
	Il tubo del sistema diraffreddamento è intasato	Ho bisogno del tecnico dell'assistenzamantenere

INDICATORE DI ERRORE a)

Guasto del sensore della temperatura ambiente---- Visualizza E1 nella finestra digitale.

b) La macchina non produce ghiaccio o perde gas ----Visualizzazione E2 nella finestra digitale
c) Interruttore di controllo magnetico di interruzione----La spia "Full" si accenderà quando si collega o si accende semplicemente l'unità. E cancellerà il display di guasto se questo interruttore è in cortocircuito elettrico.
d) Durante il processo di produzione del ghiaccio, premere il pulsante "ON/OFF" per più di 5 secondi, l'unità inizia a entrare nel programma di raccolta del ghiaccio. E dopo il programma d raccolta del ghiaccio, continua a entrare nel processo di produzione del ghiaccio.

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia
